1 PROJEKT WYKONAWCZY OBIEKT WYSTAWOWY DŁUGI DOM WIOSKA GOTÓW W MASŁOMĘCZU Adres obiektu: Masłomęcz dz. nr Hrubieszów Gmina Hrubieszów Inwestor: GMINA HRUBIESZÓW Ul.B.Prusa Hrubieszów Opracował: Zbigniew Kowalczyk. Ul. Polna 40/ Hrubieszów HRUBIESZÓW r.

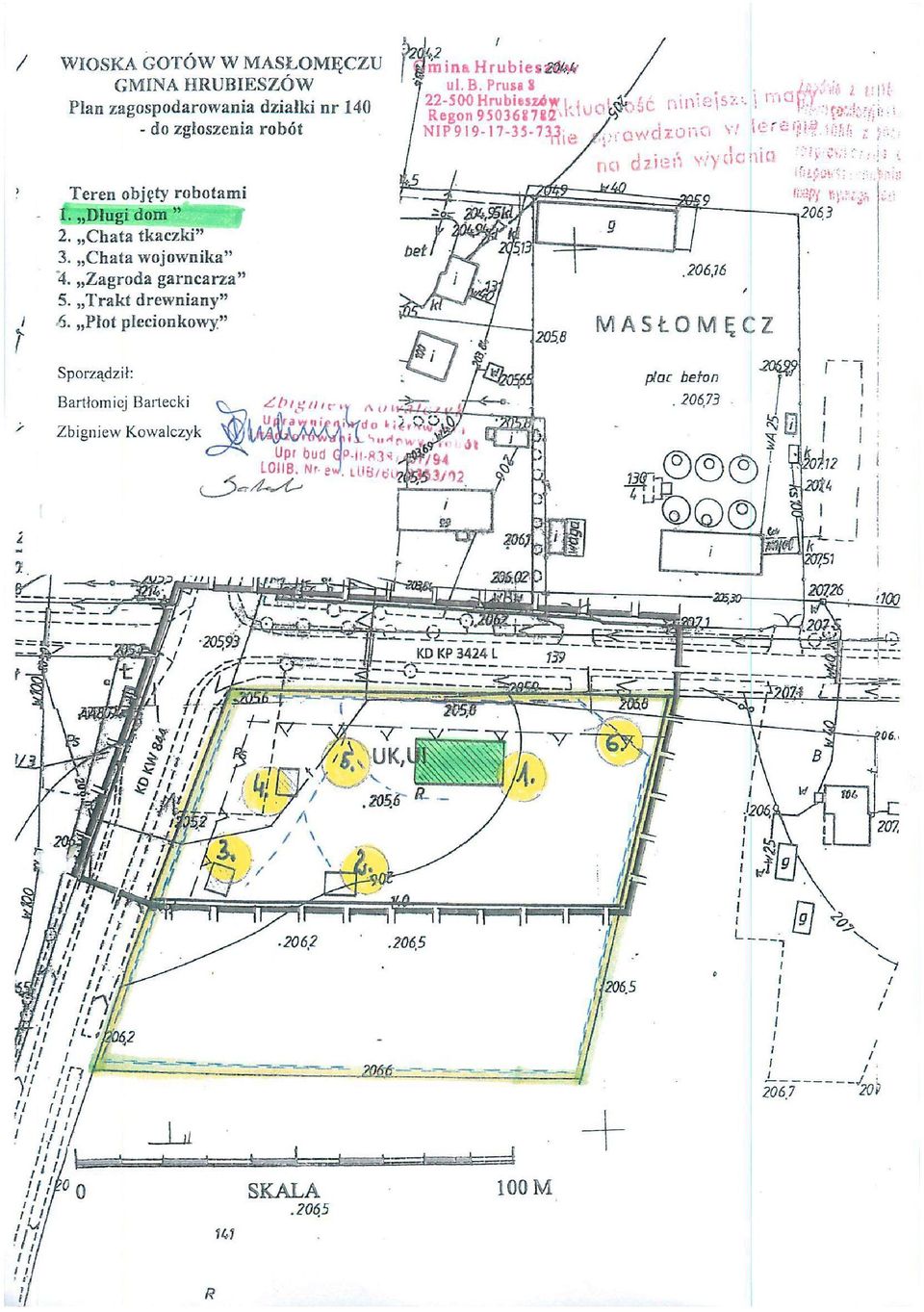

2 1.0 Cel i podstawa opracowania. Celem opracowania jest rekonstrukcja obiektu po pożarze. Podstawę opracowania stanowią: uzgodnienia z Inwestorem, Analiza konstrukcyjna obiektów projektu WIOSKA GOTÓW W MASŁOMĘCZU, inwentaryzacja oraz wizja lokalna na miejscu realizacji. 2.0 Zakres opracowania Zakres opracowania obejmuje obiekt - element projektu p.t. Wioska Gotów w Masłomęczu położony na działce nr 140 w Masłomęczu Gmina Hrubieszów. Lokalizacja ta jest zgodna z zapisami MPZP Gminy Hrubieszów. Jest to teren w bezpośrednim sąsiedztwie stanowisk archeologicznych osady i cmentarzyska, badanych na szeroką skalę w latach 80-tych i 90 tych XX wieku przez archeologów pod kierownictwem prof. Andrzeja Kokowskiego z Instytutu Archeologii UMCS w Lublinie. W ramach projektu wykonano rekonstrukcję części wioski - rekonstrukcje obiektów archeologicznych z okresu istnienia na tym terenie społeczności gockiej tj. z II-IV wieku n.e. Obiekt realizowany będzie na podstawie dokonanego zgłoszenia robót, oraz niniejszego projektu opracowanego przez techn. bud. Zbigniewa Kowalczyka i mgr. Bartłomieja Barteckiego archeologa. 2.1 Obiekt do rekonstrukcji : - Długi dom o konstrukcji ścian sumikowo łątkowej oraz plecionkowej o wymiarach 10,00m x 20,00m. 2.2 Obiekty istniejące wchodzące w skład kompleksu: - Chata tkaczki budynku (półziemianki) o konstrukcji ścian sumikowo łątkowej o wymiarach 5,0m x 6,0m - Chata wojownika budynku naziemnego o konstrukcji zrębowej o wymiarach 5,0m x 6,0m - Zagroda garncarza budynku naziemnego o konstrukcji plecionkowej o wymiarach 4,0m x 6,0m - Trakt drewniany z bali drewnianych grubości 12,0cm i szerokości 150,0cm, łącznej długości ok 100 m - Płot plecionkowy o wysokości 1,50m konstrukcji drewnianej, długości łącznej - 350m. 3. Opis techniczny 3.1. DŁUGI DOM obiekt wykonany na planie prostokąta o wymiarach zewnętrznych 10 m x 20 m, wysokość ścian około 2,20 m, nad p.t. zorientowany wzdłuż osi wschód-zachód (identycznie jak jego pierwowzór archeologiczny). Składa się z dwóch pomieszczeń o powierzchni zabudowy 100 m 2 (10mx10m) o różnej konstrukcji podłogi i ścian, natomiast połączonych wspólnym czterospadowym dachem.

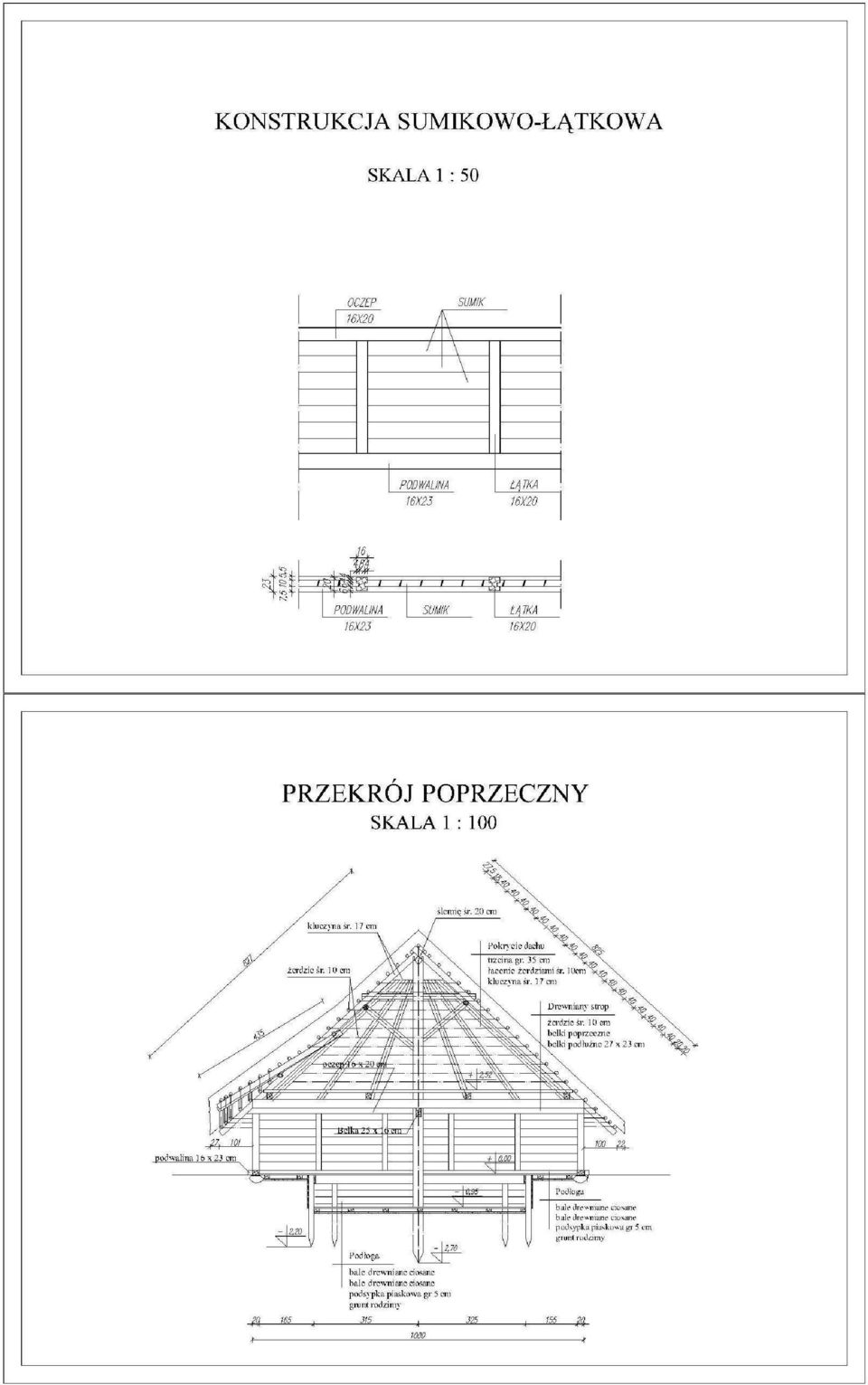

3 Część zachodnia mieszkalna długiego domu ma konstrukcję sumikowo - łątkową opartą na 18 słupach w odległości około 2,00 m od siebie, na planie kwadratu o wymiarach 10,0m x 10,0m. Wysokość ścian od terenu wynosi 2,20m. Słupy posadowione są na głębokości około 100cm do150cm p.p.t. W części wpuszczonej bezpośrednio w grunt, zostały zaimpregnowane poprzez opalenie. Podwaliny i oczep mają wymiary ok. 16 x 20cm wykonane zostały metodami ciesielskimi. Połączenie słupów z podwaliną i oczepem na czop, połączenia w narożach podwaliny i oczepu węgłowe. Bale wypełniające (sumiki) grubości ok.10cm. łączone ze słupami na wpust. Sumiki połączone ze sobą pionowymi drewnianymi kołkami (dyblami). Wykończenie powierzchni bali wykonane metodami tradycyjnymi. Szczeliny pomiędzy balami wypełnione zostały mchem. Otwór drzwiowy zlokalizowany w południowej ścianie obiektu, szerokości 1,70 m i wysokości maksymalnej 1,85 m. Drzwi dwu skrzydłowe na zawiasach drewnianych, z bali ociosanych. We wnętrzu pomieszczenia wykonana została konstrukcja pół ziemiankowa o powierzchni ścianek, szalowanej drewnem (pół balami). Drewniana podłoga znajduje się na głębokości ok. 90 cm poniżej poziomu podłogi. Wejście do części obniżonej za pośrednictwem schodów drewnianych. Drewniany strop z żerdzi opartych na dwóch poprzecznych, ociosanych belkach o przekroju 27cmx23cm oraz na belkach nad oczepem. Elementy te jednocześnie usztywniają poprzecznie konstrukcję budynku. Część wschodnia gospodarcza obiektu, połączona z częścią mieszkalną wykonana została w konstrukcji plecionkowej, obrzuconej gliną. Oparta jest na 14 słupach o średnicy ok.30cm wbitych w ziemię w odległości około 2,00 m od siebie. W części podziemnej słupy zostały opalone. Podłogę stanowi gliniane klepisko. Otwór drzwiowy zlokalizowany w południowej ścianie obiektu, szerokości ok. 1,85m x 1,70m. Drzwi dwuskrzydłowe na zawiasach drewnianych, w konstrukcji pełnej Dach wysokość od poziomu gruntu do kalenicy wynosi ok. 7,50m. dach czterospadowy o konstrukcji sochowo ślemieniowej, kryty trzciną. Spadek dachu zróżnicowany nie niższy niż Więźbę dachową stanowią krokwie - kluczyny o średnicy min cm w cieńszym końcu i ok cm w grubszym. Krokwie w górnej części wsparte są na belce kalenicowej (ślemieniu) o średnicy 20 cm. Kluczyny zamocowane są na ślemieniu za pośrednictwem dębowych kruczków. Belka kalenicowa opiera się na 5 sochach o przekroju około 30 cm, zachowujących naturalny kształt pnia. Sochy w części osadzonej w ziemi zostały opalone. Wszystkie elementy są okorowane i obrobione. Łaty o przekroju ok cm rozmieszczone co ok. 40cm, i mocowane do krokwi za pomocą gwoździ drewnianych (dybli). Zewnętrzną warstwę dachu stanowi pokrycie z trzciny grubości około 35 cm. Okap budynku został wysunięty względem ścian ok. 70 cm. Nad obu wejściami, znajdującymi się w południowej ścianie, wykonano łukowate sklepienie. Nad kalenicą dachu, po obu jej stronach, ustawione zostały pary skrzyżowanych ze sobą żerdzi (długości około 180 cm) tzw. wilków, które

4 wraz z warstwą wrzosu i witek brzozowych uszczelniają i zabezpieczają pokrycie kalenicy przed zerwaniem przez wiatr. 4.0 Wytyczne ogólnobudowlane - materiały użyte do wykonania obiektu musza być pochodzenia naturalnego, bale i kręglaki muszą być obrobione metodami archaicznymi - wszystkie elementy konstrukcyjne należy łączyć na połączenia ciesielskie, powrósła, sznur, skórę, wiklinę, dyble drewniane - przycięcia elementów konstrukcji na wymiar w ciesielni lub na budowie należy wykonać po obmiarze według zasad sztuki ciesielskiej np. po uprzednim wykonaniu wzornika - elementy drewniane bezwzględnie muszą zostać zaimpregnowane środkiem owadobójczym i ogniochronnym oleistym. - w części wpuszczonej bezpośrednio w grunt, powinny zostać zaimpregnowane (opalane/smołowane), tak by zabieg ten był widoczny nad powierzchnią gruntu. - zakłada się wykorzystanie pozostałych po pożarze, nieuszkodzonych elementów konstrukcji dla podkreślenia wpływu sił natury na życie również w rekonstruowanym okresie. Wykonawca powinien posiadać udokumentowane doświadczenie w wykonywaniu rekonstrukcji budynków archeologicznych. Ponieważ drewno stosowane do budowy obiektów obrabiane będzie z dłużyc, metodami archaicznymi na budowie, przedstawione przekroje i średnice elementów mają charakter wartości minimalnych i mogą się zmieniać w zależności od kształtu pnia. Z uwagi na specyfikę budowy szczegółowe rozwiązania w miarę potrzeb zgłaszanych przez wykonawcę, kierownika robót lub nadzór uzgadniane będą doraźnie z zamawiającym na etapie wykonania. Robotami może kierować osoba uprawniona do kierowania robotami budowlanymi. 5.0 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PODCZAS REALIZACJI ROBÓT. Kolejność wykonywania robót: 1) roboty przygotowawcze 2) znaczenie i trasowanie materiału 3) wykonanie konstrukcji i jej montaż 4) pokrycie Występujące zagrożenia Praca na wysokości, nie stosowanie urządzeń ochrony osobistej, uderzenie spadającym przedmiotem, porażenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi). Montaż rusztowań, ich eksploatacja i demontaż powinny być wykonane zgodnie z instrukcją producenta. Wszelkie urządzenia techniczne na budowie winne być eksploatowane zgodnie z instrukcją obsługi w sposób bezpieczny. Narzędzia ciesielskie powinny być ostre,

5 dobrze osadzone, posiadać kliny rozdzielcze, osłony i inne zabezpieczenia ochronne, zgodnie z instrukcją eksploatacyjną. 6.0 UWAGI KOŃCOWE Roboty budowlane prowadzić zgodnie ze sztuką budowlaną, przez osoby uprawnione, zachowując przepisy BHP i przepisy przeciw pożarowe. Przy robotach stosować materiały dopuszczone do stosowania ze względu na przeznaczenie obiektu. Opracował Zbigniew Kowalczyk

6

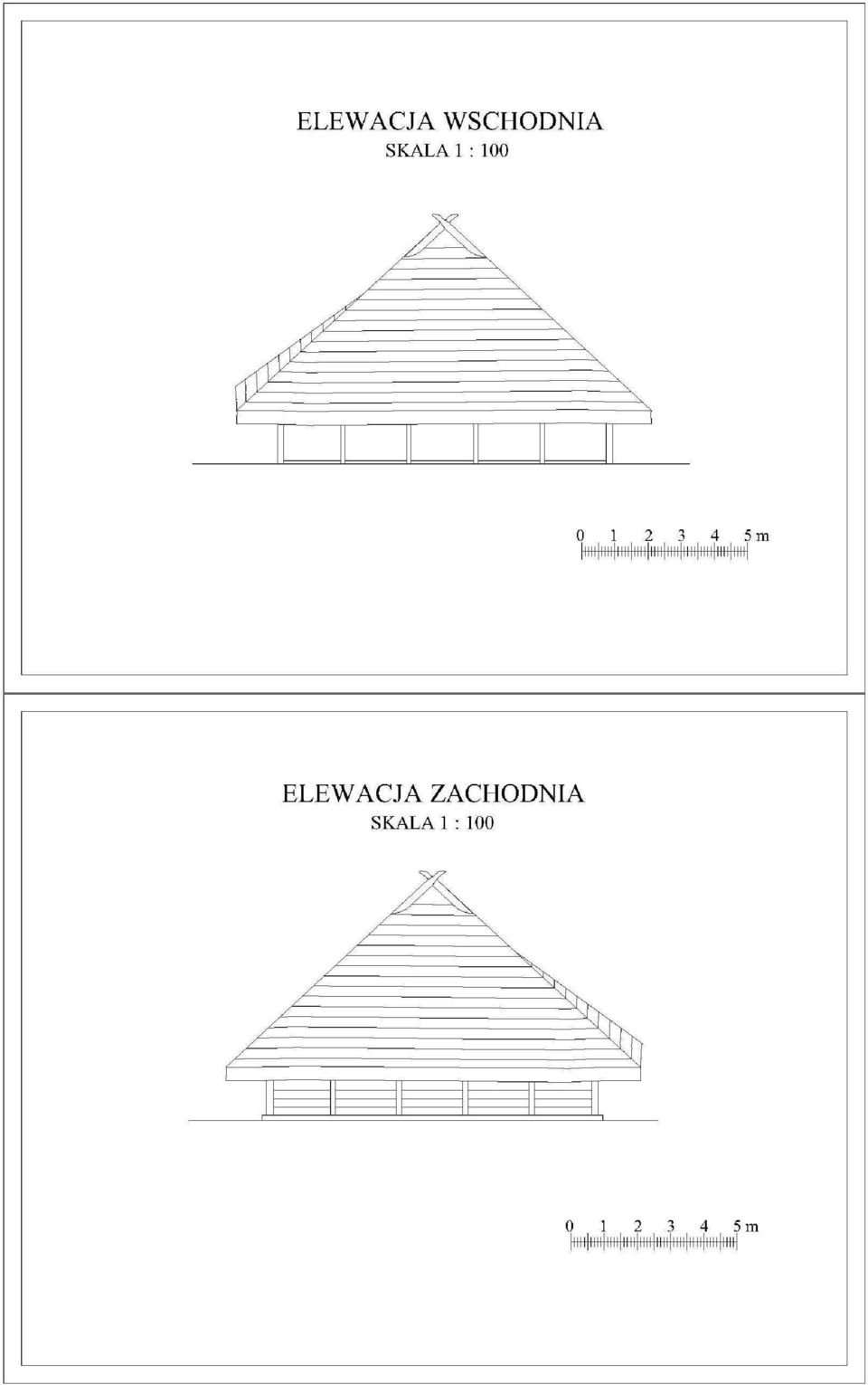

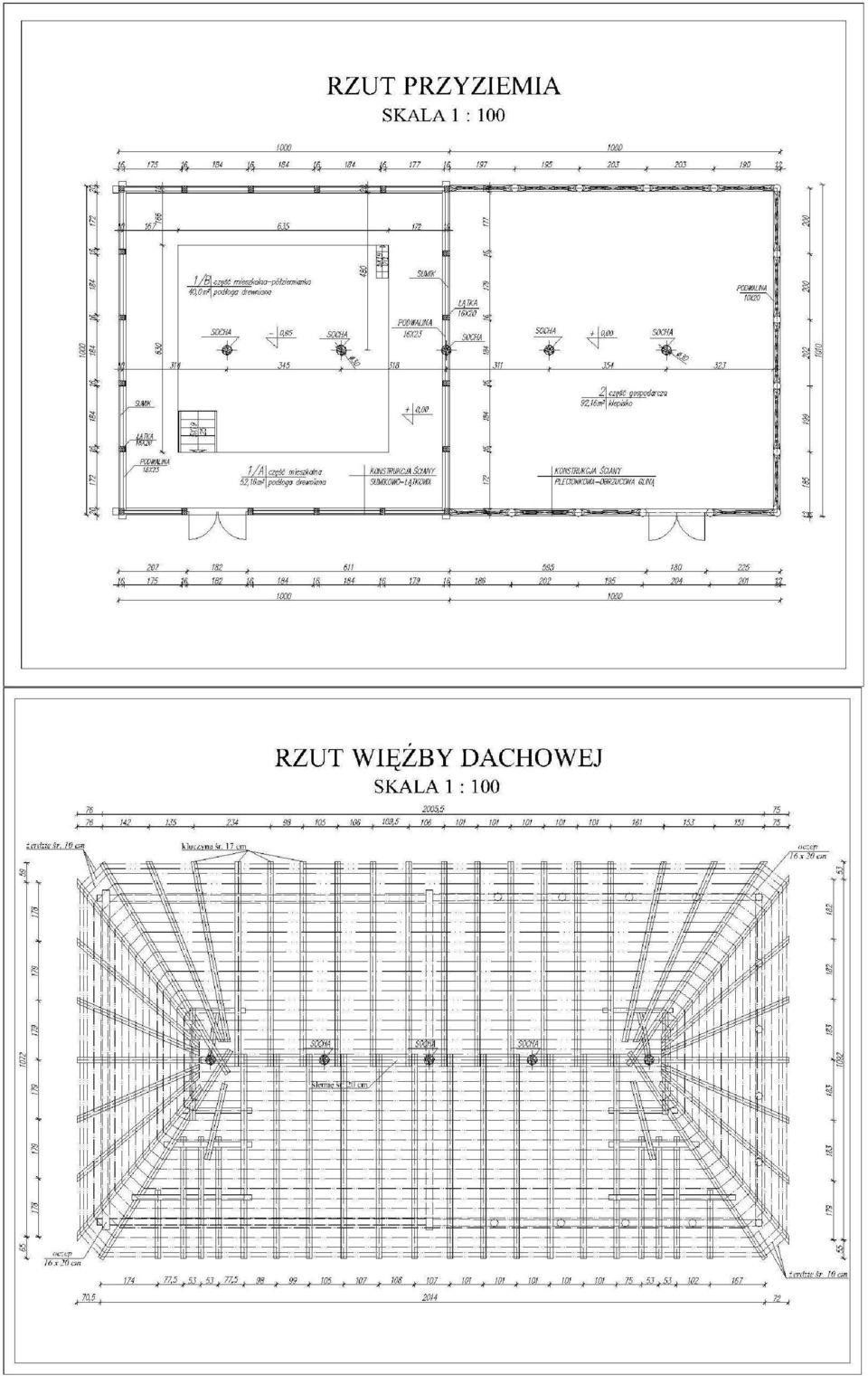

7 7.0 CZĘŚĆ RYSUNKOWA

8

9

10

11 8.0 Dokumentacja fotograficzna. Poz DŁUGI DOM Poz DŁUGI DOM

12 Poz DŁUGI DOM Poz DŁUGI DOM

15 Poz DŁUGI DOM Poz DŁUGI DOM Sporządził : Zbigniew Kowalczyk

16 9.0 Wyposażenie długiego domu Mieszkalna część długiego domu wyposażona zostanie w drewniane meble oraz przedmioty codziennego użytku. Wydzielone zostaną dwie przestrzenie mieszkalna i kuchenna. I. Część kuchenna wyposażona zostanie w: Naczynia klepkowe 3 sztuki (wiadra drewniane - różne rozmiary) - Drewniane niecki (różne rozmiary) - 2 sztuki. Przykład drewnianych wiader klepkowych Przykładowa niecka drewniana - Naczynia gliniane (wierne kopie zabytków archeologicznych - różne formy 10 sztuk Naczynia powinny zostać w technice identycznej jak ich oryginalne wzorce, przy zachowaniu zbliżonych proporcji, sposobu wykończenia powierzchni i ornamentów. Powinny zostać wypalone metodą tradycyjną (bez użycia pieca

17 elektrycznego). Ich formy wybrane w oparciu o literaturę naukową na temat badań archeologicznych w Kotlinie Hrubieszowskiej (znajdujące się w zbiorach Muzeum Zamojskiego w Zamościu lub Muzeum im. ks. St. Staszica w Hrubieszowie, powinny zostać uzgodnione i zatwierdzone przez zamawiającego. Wybrane formy naczyń glinianych (ryciny i fotografie) - Kosze wiklinowe niemalowane (różne formy) - 3 sztuki.

18 przykładowe kosze wiklinowe - Naczynia drewniane - różne rozmiary - 5 sztuk. - Meble wykonane z dartych desek bez użycia gwoździ (stół, niska ława, zydle - 6 sztuk, skrzynia). - Drewniane łyżki ręcznie rzeźbione - 5 sztuk, noże kuchenne z drewnianymi rękojeściami - 3 sztuki. - Drewniane półki do podwieszenia na ścianach - 4 sztuki różnej długości II. Część noclegowa Dwa proste łóżka o konstrukcji skrzyniowej wykonane z dartych desek bez użycia gwoździ. Sugerowany wymiar ok. 150x200 cm, - Skóry jeleni - 4 sztuki. - Skóry dzików - 2 sztuki. - Skóry baranów - 4 sztuki Sporządził: Bartłomiej Bartecki

19 SPIS TREŚCI 1. Cel i podstawa opracowania. 2. Zakres opracowania 3. Opis techniczny 4. Wytyczne ogólnobudowlane 5. Informacja bioz podczas realizacji robót. 6.Uwagi końcowe 7. Część rysunkowa 8. Dokumentacja fotograficzna. 9. Wyposażenie długiego domu 10. Spis treści
