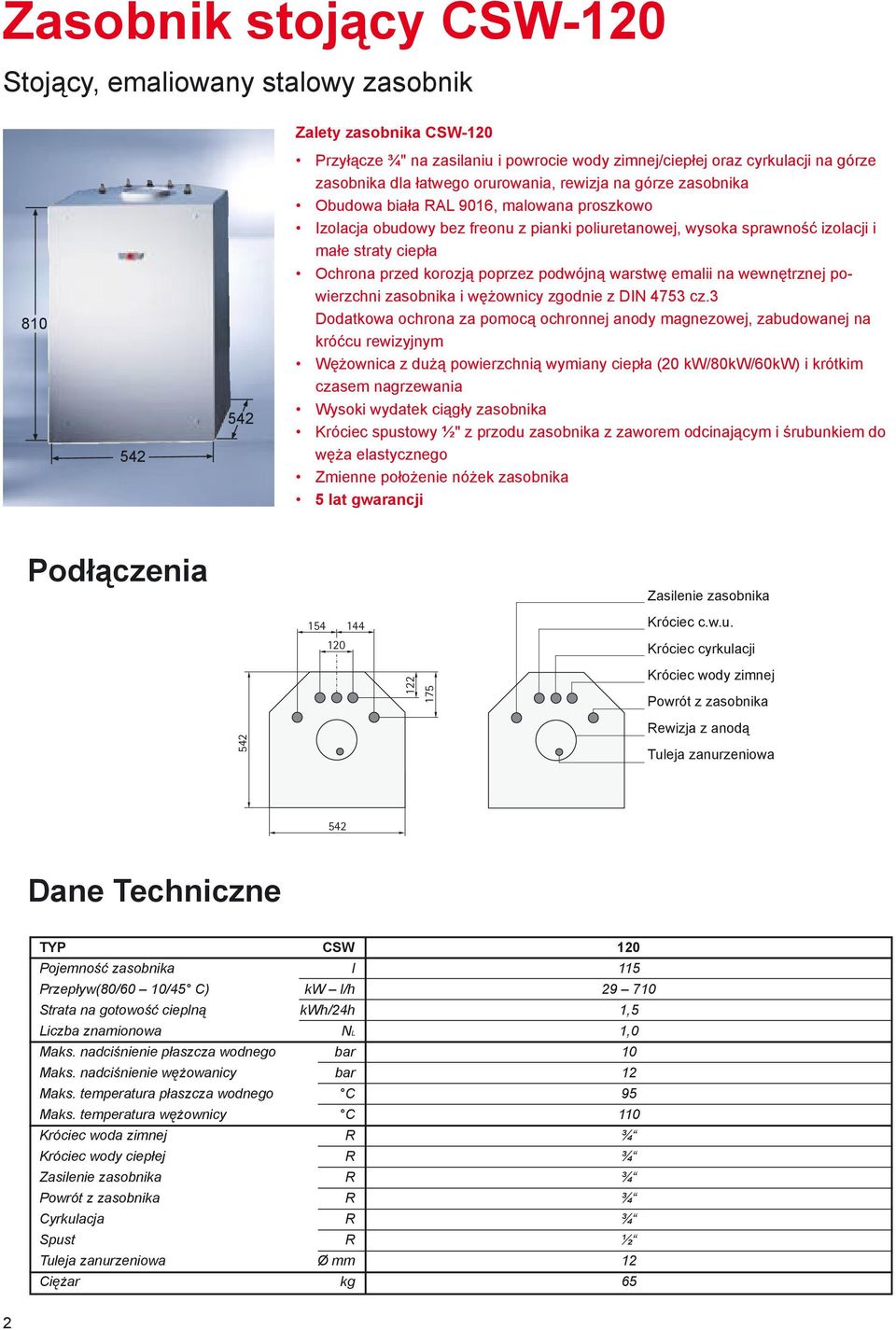

2 Zasobnik stojący CSW-120 Stojący, emaliowany stalowy zasobnik Zalety zasobnika CSW Przyłącze ¾" na zasilaniu i powrocie wody zimnej/ciepłej oraz cyrkulacji na górze zasobnika dla łatwego orurowania, rewizja na górze zasobnika Obudowa biała RAL 9016, malowana proszkowo Izolacja obudowy bez freonu z pianki poliuretanowej, wysoka sprawność izolacji i małe straty ciepła Ochrona przed korozją poprzez podwójną warstwę emalii na wewnętrznej powierzchni zasobnika i wężownicy zgodnie z DIN 4753 cz.3 Dodatkowa ochrona za pomocą ochronnej anody magnezowej, zabudowanej na króćcu rewizyjnym Wężownica z dużą powierzchnią wymiany ciepła (20 kw/80kw/60kw) i krótkim czasem nagrzewania Wysoki wydatek ciągły zasobnika Króciec spustowy ½" z przodu zasobnika z zaworem odcinającym i śrubunkiem do węża elastycznego Zmienne położenie nóżek zasobnika 5 lat gwarancji Podłączenia Zasilenie zasobnika Króciec c.w.u. Króciec cyrkulacji Króciec wody zimnej Powrót z zasobnika 542 Rewizja z anodą Tuleja zanurzeniowa 542 Dane Techniczne TYP CSW 120 Pojemność zasobnika l 115 Przepływ(80/60 10/45 C) kw l/h Strata na gotowość cieplną kwh/24h 1,5 Liczba znamionowa NL 1,0 Maks. nadciśnienie płaszcza wodnego bar 10 Maks. nadciśnienie wężowanicy bar 12 Maks. temperatura płaszcza wodnego C 95 Maks. temperatura wężownicy C 110 Króciec woda zimnej R ¾ Króciec wody ciepłej R ¾ Zasilenie zasobnika R ¾ Powrót z zasobnika R ¾ Cyrkulacja R ¾ Spust R ½ Tuleja zanurzeniowa Ø mm 12 Ciężar kg 65 2

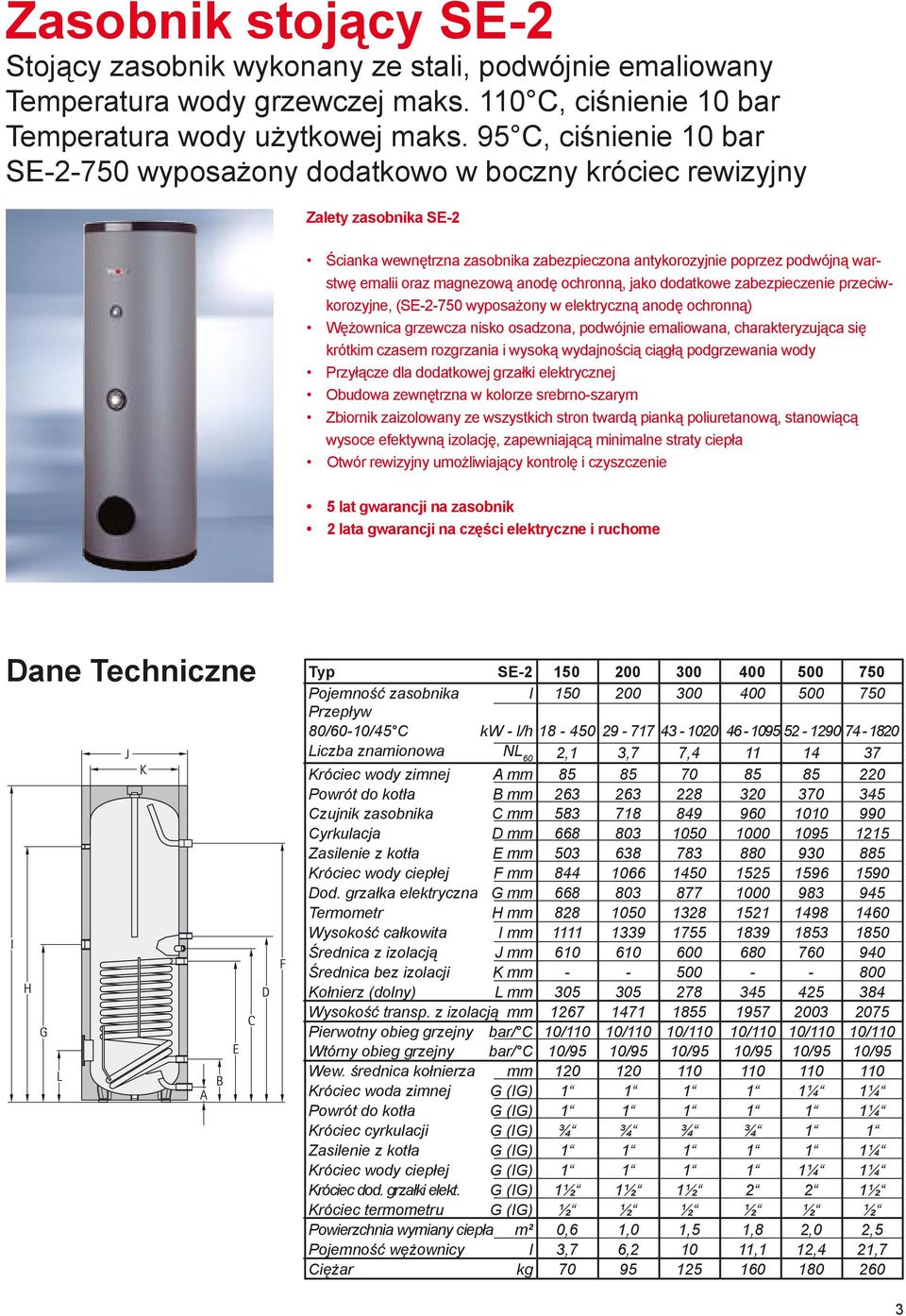

3 Zasobnik stojący SE-2 Stojący zasobnik wykonany ze stali, podwójnie emaliowany Temperatura wody grzewczej maks. 110 C, ciśnienie 10 bar Temperatura wody użytkowej maks. 95 C, ciśnienie 10 bar SE wyposażony dodatkowo w boczny króciec rewizyjny Zalety zasobnika SE-2 Ścianka wewnętrzna zasobnika zabezpieczona antykorozyjnie poprzez podwójną warstwę emalii oraz magnezową anodę ochronną, jako dodatkowe zabezpieczenie przeciwkorozyjne, (SE wyposażony w elektryczną anodę ochronną) Wężownica grzewcza nisko osadzona, podwójnie emaliowana, charakteryzująca się krótkim czasem rozgrzania i wysoką wydajnością ciągłą podgrzewania wody Przyłącze dla dodatkowej grzałki elektrycznej Obudowa zewnętrzna w kolorze srebrno-szarym Zbiornik zaizolowany ze wszystkich stron twardą pianką poliuretanową, stanowiącą wysoce efektywną izolację, zapewniającą minimalne straty ciepła Otwór rewizyjny umożliwiający kontrolę i czyszczenie 5 lat gwarancji na zasobnik 2 lata gwarancji na części elektryczne i ruchome Dane Techniczne J K I H D C G E L B A F Typ SE Pojemność zasobnika l Przepływ 80/60-10/45 C kw - l/h Liczba znamionowa NL 60 2,1 3,7 7, Króciec wody zimnej A mm Powrót do kotła B mm Czujnik zasobnika C mm Cyrkulacja D mm Zasilenie z kotła E mm Króciec wody ciepłej F mm Dod. grzałka elektryczna G mm Termometr H mm Wysokość całkowita I mm Średnica z izolacją J mm Średnica bez izolacji K mm Kołnierz (dolny) L mm Wysokość transp. z izolacją mm Pierwotny obieg grzejny bar/ C 10/110 10/110 10/110 10/110 10/110 10/110 Wtórny obieg grzejny bar/ C 10/95 10/95 10/95 10/95 10/95 10/95 Wew. średnica kołnierza mm Króciec woda zimnej G (IG) ¼ 1¼ Powrót do kotła G (IG) ¼ Króciec cyrkulacji G (IG) ¾ ¾ ¾ ¾ 1 1 Zasilenie z kotła G (IG) ¼ Króciec wody ciepłej G (IG) ¼ 1¼ Króciec dod. grzałki elekt. G (IG) 1½ 1½ 1½ 2 2 1½ Króciec termometru G (IG) ½ ½ ½ ½ ½ ½ Powierzchnia wymiany ciepła m² 0,6 1,0 1,5 1,8 2,0 2,5 Pojemność wężownicy l 3,7 6, ,1 12,4 21,7 Ciężar kg

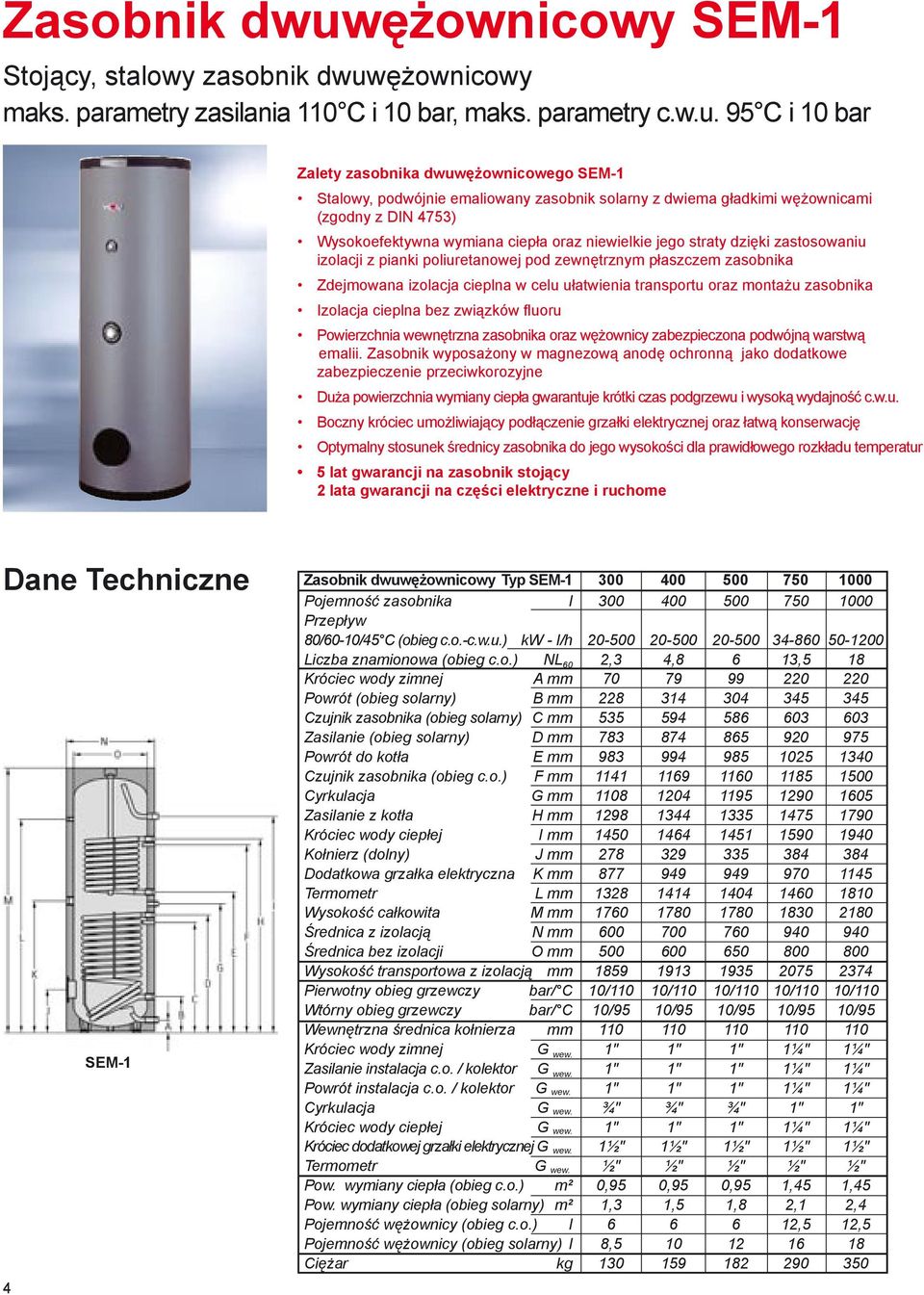

4 Zasobnik dwuwężownicowy SEM-1 Stojący, stalowy zasobnik dwuwężownicowy maks. parametry zasilania 110 C i 10 bar, maks. parametry c.w.u. 95 C i 10 bar Zalety zasobnika dwuwężownicowego SEM-1 Stalowy, podwójnie emaliowany zasobnik solarny z dwiema gładkimi wężownicami (zgodny z DIN 4753) Wysokoefektywna wymiana ciepła oraz niewielkie jego straty dzięki zastosowaniu izolacji z pianki poliuretanowej pod zewnętrznym płaszczem zasobnika Zdejmowana izolacja cieplna w celu ułatwienia transportu oraz montażu zasobnika Izolacja cieplna bez związków fluoru Powierzchnia wewnętrzna zasobnika oraz wężownicy zabezpieczona podwójną warstwą emalii. Zasobnik wyposażony w magnezową anodę ochronną jako dodatkowe zabezpieczenie przeciwkorozyjne Duża powierzchnia wymiany ciepła gwarantuje krótki czas podgrzewu i wysoką wydajność c.w.u. Boczny króciec umożliwiający podłączenie grzałki elektrycznej oraz łatwą konserwację Optymalny stosunek średnicy zasobnika do jego wysokości dla prawidłowego rozkładu temperatur 5 lat gwarancji na zasobnik stojący 2 lata gwarancji na części elektryczne i ruchome Dane Techniczne Zasobnik dwuwężownicowy Typ SEM Pojemność zasobnika l Przepływ 80/60-10/45 C (obieg c.o.-c.w.u.) kw - l/h Liczba znamionowa (obieg c.o.) NL 60 2,3 4,8 6 13,5 18 Króciec wody zimnej A mm Powrót (obieg solarny) B mm Czujnik zasobnika (obieg solarny) C mm Zasilanie (obieg solarny) D mm Powrót do kotła E mm Czujnik zasobnika (obieg c.o.) F mm Cyrkulacja G mm Zasilanie z kotła H mm Króciec wody ciepłej I mm Kołnierz (dolny) J mm Dodatkowa grzałka elektryczna K mm Termometr L mm Wysokość całkowita M mm Średnica z izolacją N mm Średnica bez izolacji O mm Wysokość transportowa z izolacją mm Pierwotny obieg grzewczy bar/ C 10/110 10/110 10/110 10/110 10/110 Wtórny obieg grzewczy bar/ C 10/95 10/95 10/95 10/95 10/95 Wewnętrzna średnica kołnierza mm SEM-1 Króciec wody zimnej G wew. 1" 1" 1" 1¼" 1¼" Zasilanie instalacja c.o. / kolektor G wew. 1" 1" 1" 1¼" 1¼" Powrót instalacja c.o. / kolektor G wew.. 1" 1" 1" 1¼" 1¼" Cyrkulacja G wew. ¾" ¾" ¾" 1" 1" Króciec wody ciepłej G wew. 1" 1" 1" 1¼" 1¼" Króciec dodatkowej grzałki elektrycznej G wew.. 1½" 1½" 1½" 1½" 1½" Termometr G wew.. ½" ½" ½" ½" ½" Pow. wymiany ciepła (obieg c.o.) m² 0,95 0,95 0,95 1,45 1,45 Pow. wymiany ciepła (obieg solarny) m² 1,3 1,5 1,8 2,1 2,4 Pojemność wężownicy (obieg c.o.) l ,5 12,5 Pojemność wężownicy (obieg solarny) l 8, Ciężar kg

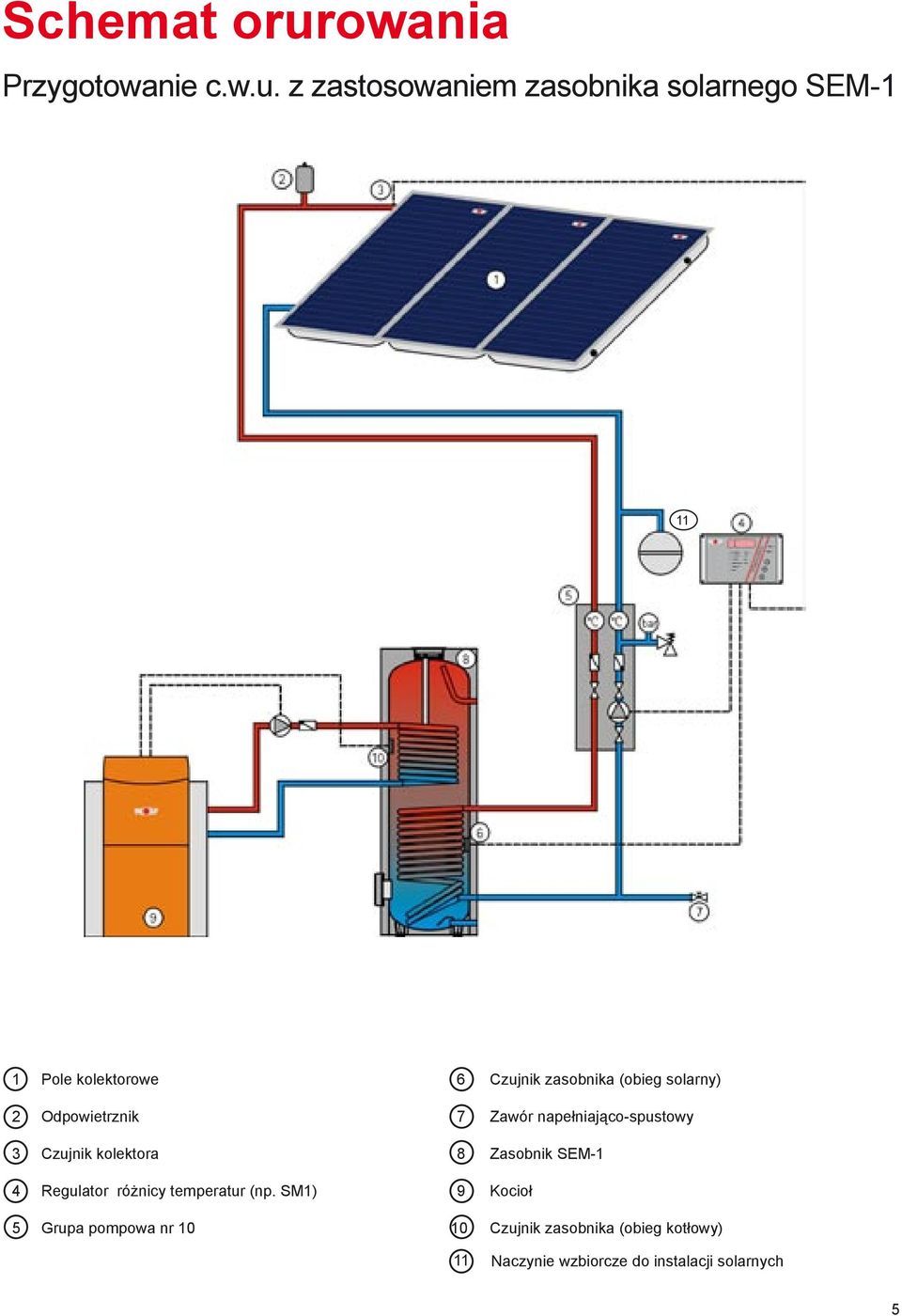

5 Schemat orurowania Przygotowanie c.w.u. z zastosowaniem zasobnika solarnego SEM Pole kolektorowe 6 Czujnik zasobnika (obieg solarny) 2 Odpowietrznik 7 Zawór napełniająco-spustowy 3 Czujnik kolektora 8 Zasobnik SEM-1 4 Regulator różnicy temperatur (np. SM1) 9 Kocioł 5 Grupa pompowa nr Czujnik zasobnika (obieg kotłowy) 11 Naczynie wzbiorcze do instalacji solarnych 5

6 Podwójny zasobnik SED-750/280 Podwójny zasobnik stalowy z wewnętrznym zasobnikiem c.w.u. i termostatycznym podmieszaniem wody Zalety zasobnika SED-750/280 Podwójny zasobnik stalowy (zgodny z DIN 4753), pojemność łączna 750 litrów, w tym: zasobnik buforowy 470 litrów z wbudowaną wężownicą z rur gładkich do instalacji solarnej oraz zasobnik c.w.u. o pojemności 280 litrów Powierzchnia wewnętrzna zasobnika oraz wężownicy zabezpieczona podwójną warstwą emalii. Zasobnik wyposażony w magnezową anodę ochronną jako dodatkowe zabezpieczenie przeciwkorozyjne Wysokoefektywna izolacja cieplna z miękkiej pianki o grubości 100 mm Zdejmowana izolacja cieplna w celu ułatwienia transportu oraz montażu zasobnika Izolacja cieplna bez związków fluoru 5 lat gwarancji na zasobnik stojący 2 lata gwarancji na części elektryczne i ruchome Dane Techniczne Króciec c.w.u. 6 SED-750/280 Anoda Cyrkulacja Króciec z.w. Odpowie- -trzenie Czujnik zasobnika (c.o.) Zasobnik podwójny Typ SED 750/280 Pojemność zasobnika łącznie l 750 Pojemność zasobnika c.w.u. l 280 Przepływ 80/60-10/45 C kw - l/h Liczba znamionowa NL 60 3,2 Wysokość całkowita A mm 2005 Termometr B mm 1635 Średnica bez izolacji C mm 750 Średnica z izolacją D mm 950 Powrót (obieg podwyższania temperatury powrotu c.o.) E mm 155 Powót (obieg solarny) F mm 260 Czujnik zasobnika (obieg solarny) G mm 625 Zasilanie (obieg solarny) H mm 990 Czujnik zasobnika do solarnego podwyższania temperatury powrotu c.o. - SRTA J mm 990 Zasilanie obiegu podwyższania temperatury powrotu c.o. / powrót obiegu c.w.u. K mm 1100 Zasilanie obiegu c.w.u. L mm 1635 Wewnętrzna średnica kołnierza M mm 205 Wysokość transportowa z izolacją mm 2200 Wysokość transportowa bez izolacji mm 2020 Zasilanie (obieg solarny) Rp 1" Powrót (obieg solarny) Rp 1" Zasilanie obiegu c.w.u. Rp 1" Zasilanie obiegu podwyższania temperatury powrotu c.o. / powrót obiegu c.w.u. Rp 1" Powrót (obieg podwyższania temperatury powrotu c.o.) Rp 1" Króciec z.w. (kołnierz górny) Rp 1" Króciec c.w.u. (kołnierz górny) Rp 1" Cyrkulacja (kołnierz górny) Rp ¾" Termometr Rp ½" Czujnik zasobnika do SRTA Rp ½" Czujnik zasobnika (obieg solarny) Rp ½" Powierzchnia wymiany ciepła m² 2,5 Pojemność wężownicy l 15 Maks. ciśnienie robocze płaszcza wodnego bar 10 Maks. ciśnienie robocze wężownicy bar 3 Maks. temperatura robocza C 95 Ciężar kg 270

7 Schemat orurowania Przygotowanie c.w.u. z funkcją podwyższania temperatury powrotu obiegu c.o. z zastosowaniem podwójnego zasobnika SED-750/ Pole kolektorowe 9 Regulator SRTA (układ podwyższania temp. powrotu obiegu c.o.) 2 Odpowietrznik 10 Czujnik zasobnika (SRTA) 3 Czujnik kolektora 11 Zawór trójdrogowy z siłownikiem (SRTA) 4 Regulator różnicy temperatur (np. DigiSolar) 12 Czujnik temperatury powrotu obiegu c.o. (SRTA) 5 Grupa pompowa nr Czujnik zasobnika (obieg c.o.) 6 Czujnik zasobnika (obieg solarny) 14 Kocioł 7 Zawór napełniająco-spustowy 15 Termostatyczny zawór mieszający 8 Zasobnik podwójny SED-750/ Naczynie wzbiorcze do instalacji solarnych 7

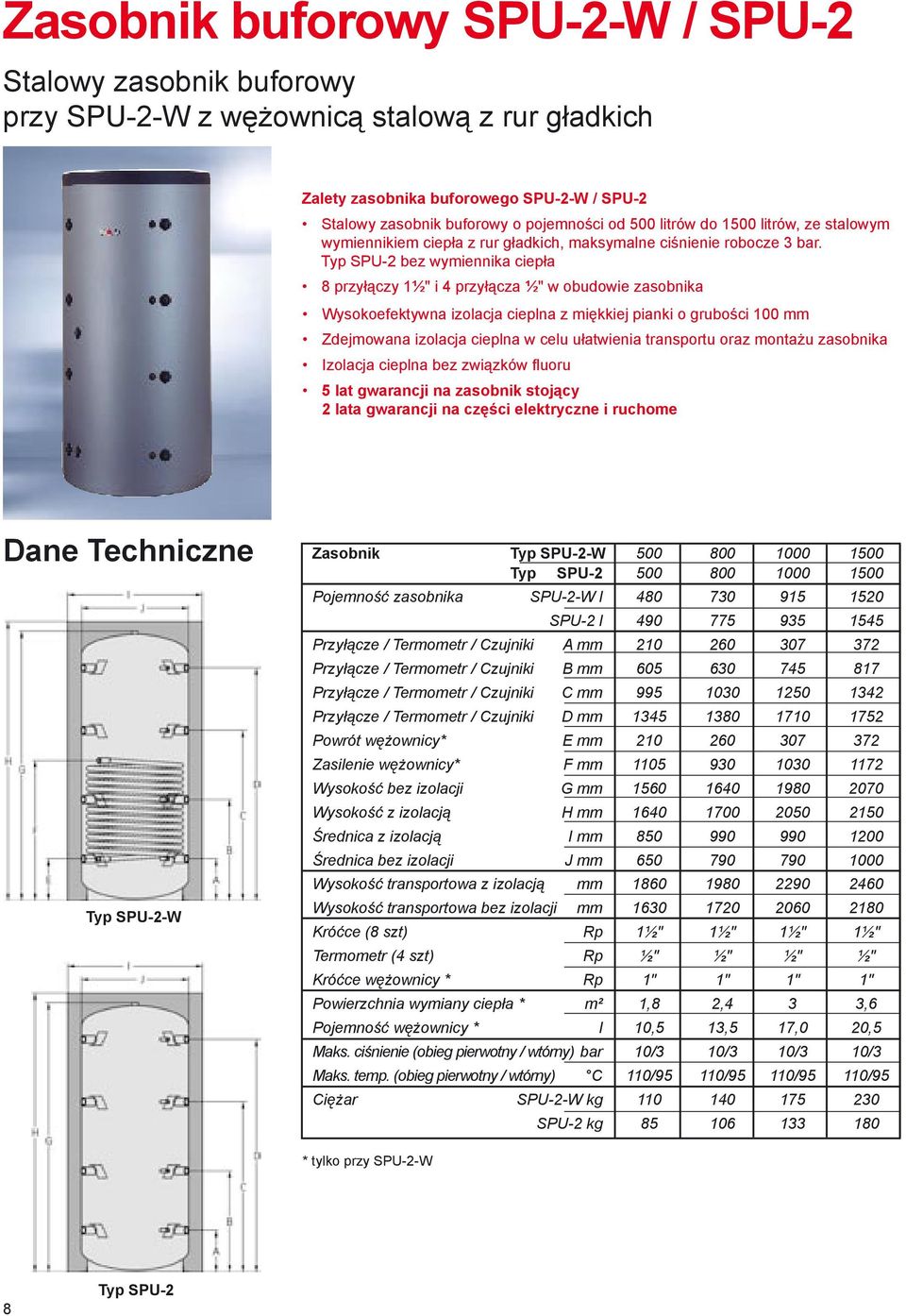

8 Zasobnik buforowy SPU-2-W / SPU-2 Stalowy zasobnik buforowy przy SPU-2-W z wężownicą stalową z rur gładkich Zalety zasobnika buforowego SPU-2-W / SPU-2 Stalowy zasobnik buforowy o pojemności od 500 litrów do 1500 litrów, ze stalowym wymiennikiem ciepła z rur gładkich, maksymalne ciśnienie robocze 3 bar. Typ SPU-2 bez wymiennika ciepła 8 przyłączy 1½" i 4 przyłącza ½" w obudowie zasobnika Wysokoefektywna izolacja cieplna z miękkiej pianki o grubości 100 mm Zdejmowana izolacja cieplna w celu ułatwienia transportu oraz montażu zasobnika Izolacja cieplna bez związków fluoru 5 lat gwarancji na zasobnik stojący 2 lata gwarancji na części elektryczne i ruchome Dane Techniczne Zasobnik Typ SPU-2-W Typ SPU Typ SPU-2-W Pojemność zasobnika SPU-2-W l SPU-2 l Przyłącze / Termometr / Czujniki A mm Przyłącze / Termometr / Czujniki B mm Przyłącze / Termometr / Czujniki C mm Przyłącze / Termometr / Czujniki D mm Powrót wężownicy* E mm Zasilenie wężownicy* F mm Wysokość bez izolacji G mm Wysokość z izolacją H mm Średnica z izolacją I mm Średnica bez izolacji J mm Wysokość transportowa z izolacją mm Wysokość transportowa bez izolacji mm Króćce (8 szt) Rp 1½" 1½" 1½" 1½" Termometr (4 szt) Rp ½" ½" ½" ½" Króćce wężownicy * Rp 1" 1" 1" 1" Powierzchnia wymiany ciepła * m² 1,8 2,4 3 3,6 Pojemność wężownicy * l 10,5 13,5 17,0 20,5 Maks. ciśnienie (obieg pierwotny / wtórny) bar 10/3 10/3 10/3 10/3 Maks. temp. (obieg pierwotny / wtórny) C 110/95 110/95 110/95 110/95 Ciężar SPU-2-W kg * tylko przy SPU-2-W SPU-2 kg Typ SPU-2

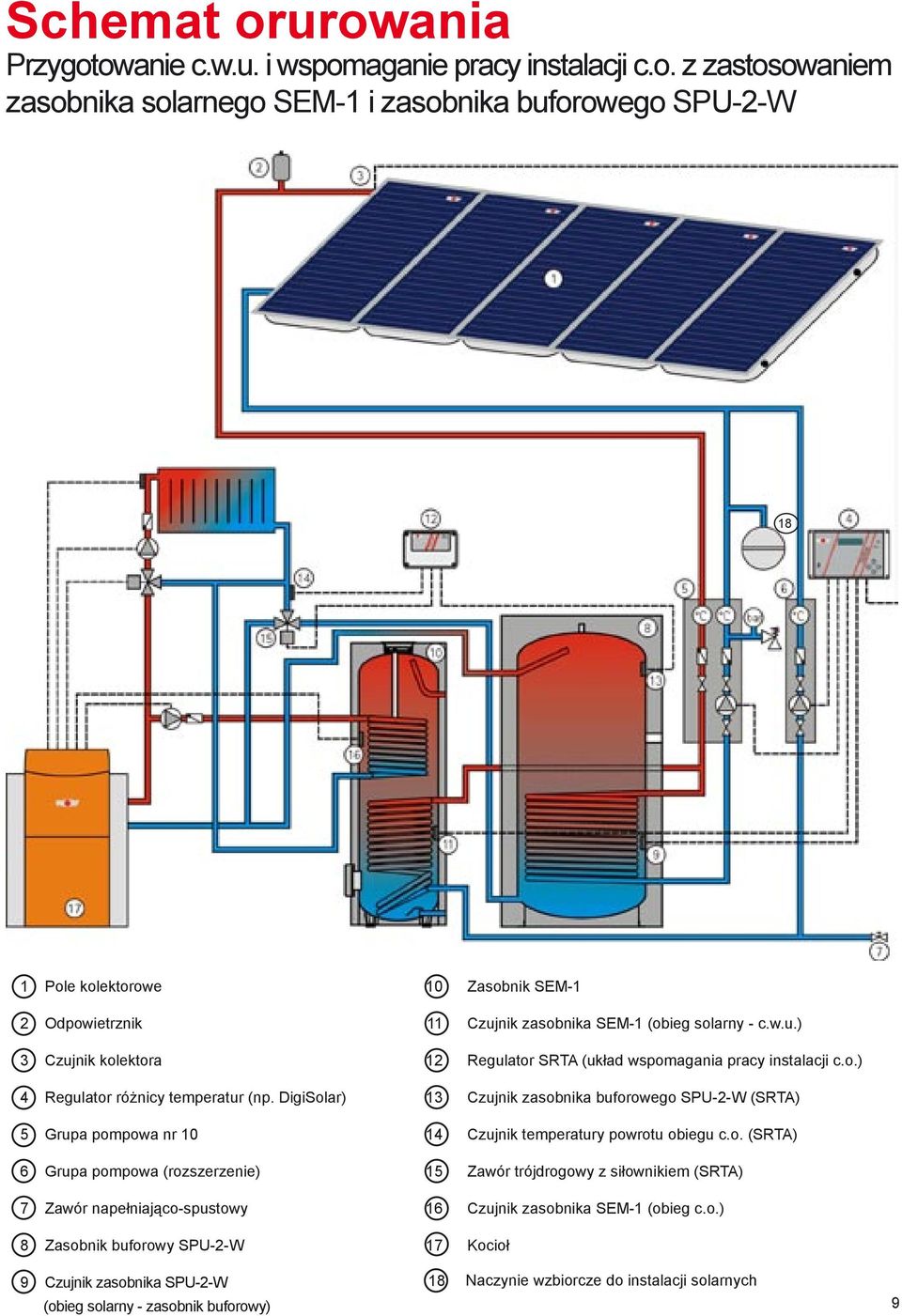

9 Schemat orurowania Przygotowanie c.w.u. i wspomaganie pracy instalacji c.o. z zastosowaniem zasobnika solarnego SEM-1 i zasobnika buforowego SPU-2-W 18 1 Pole kolektorowe 10 Zasobnik SEM-1 2 Odpowietrznik 11 Czujnik zasobnika SEM-1 (obieg solarny - c.w.u.) 3 Czujnik kolektora 12 Regulator SRTA (układ wspomagania pracy instalacji c.o.) 4 Regulator różnicy temperatur (np. DigiSolar) 13 Czujnik zasobnika buforowego SPU-2-W (SRTA) 5 Grupa pompowa nr Czujnik temperatury powrotu obiegu c.o. (SRTA) 6 Grupa pompowa (rozszerzenie) 15 Zawór trójdrogowy z siłownikiem (SRTA) 7 Zawór napełniająco-spustowy 16 Czujnik zasobnika SEM-1 (obieg c.o.) 8 Zasobnik buforowy SPU-2-W 17 Kocioł 9 Czujnik zasobnika SPU-2-W (obieg solarny - zasobnik buforowy) 18 Naczynie wzbiorcze do instalacji solarnych 9

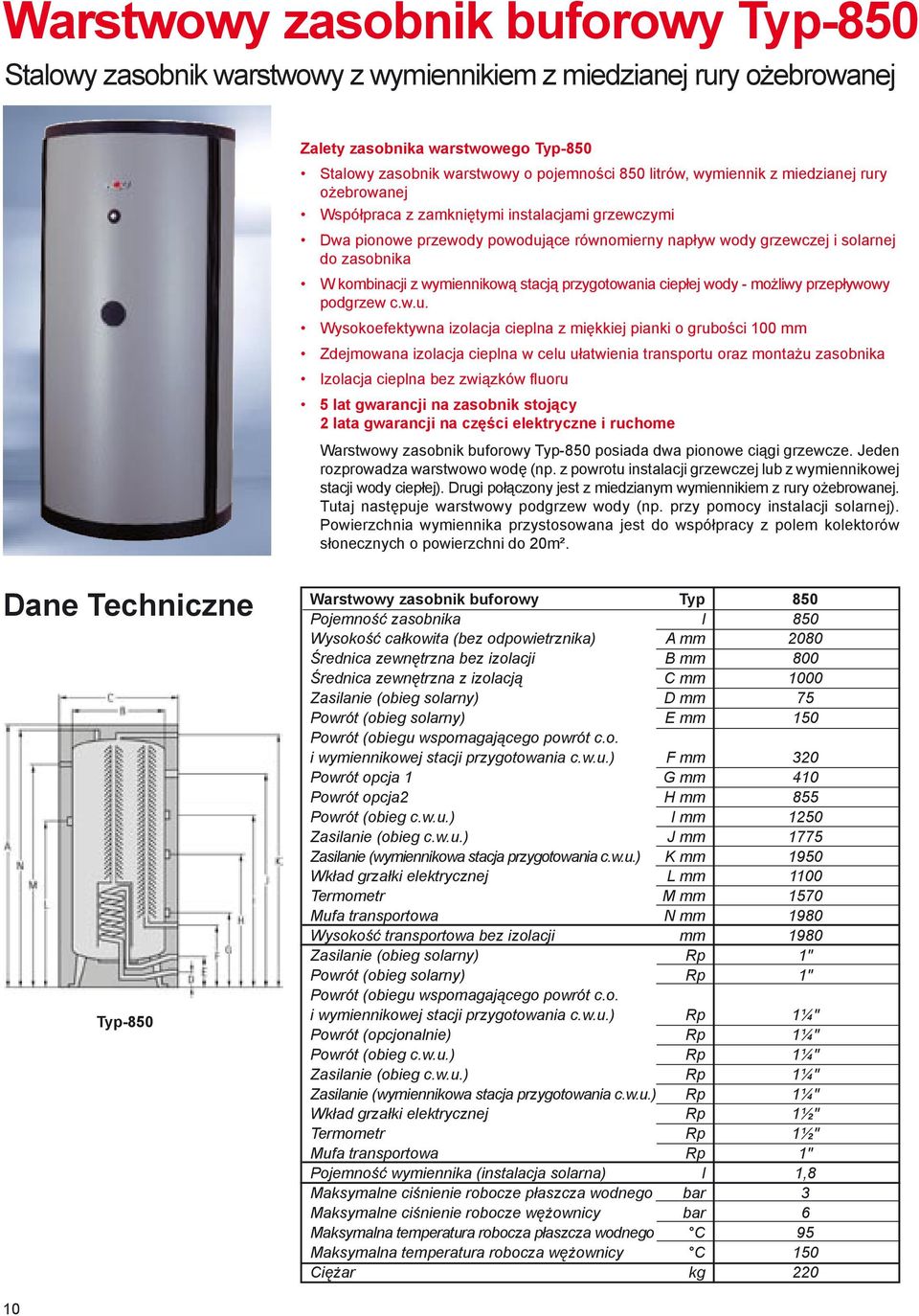

10 Warstwowy zasobnik buforowy Typ-850 Stalowy zasobnik warstwowy z wymiennikiem z miedzianej rury ożebrowanej Zalety zasobnika warstwowego Typ-850 Stalowy zasobnik warstwowy o pojemności 850 litrów, wymiennik z miedzianej rury ożebrowanej Współpraca z zamkniętymi instalacjami grzewczymi Dwa pionowe przewody powodujące równomierny napływ wody grzewczej i solarnej do zasobnika W kombinacji z wymiennikową stacją przygotowania ciepłej wody - możliwy przepływowy podgrzew c.w.u. Wysokoefektywna izolacja cieplna z miękkiej pianki o grubości 100 mm Zdejmowana izolacja cieplna w celu ułatwienia transportu oraz montażu zasobnika Izolacja cieplna bez związków fluoru 5 lat gwarancji na zasobnik stojący 2 lata gwarancji na części elektryczne i ruchome Warstwowy zasobnik buforowy Typ-850 posiada dwa pionowe ciągi grzewcze. Jeden rozprowadza warstwowo wodę (np. z powrotu instalacji grzewczej lub z wymiennikowej stacji wody ciepłej). Drugi połączony jest z miedzianym wymiennikiem z rury ożebrowanej. Tutaj następuje warstwowy podgrzew wody (np. przy pomocy instalacji solarnej). Powierzchnia wymiennika przystosowana jest do współpracy z polem kolektorów słonecznych o powierzchni do 20m². Dane Techniczne Typ-850 Warstwowy zasobnik buforowy Typ 850 Pojemność zasobnika l 850 Wysokość całkowita (bez odpowietrznika) A mm 2080 Średnica zewnętrzna bez izolacji B mm 800 Średnica zewnętrzna z izolacją C mm 1000 Zasilanie (obieg solarny) D mm 75 Powrót (obieg solarny) E mm 150 Powrót (obiegu wspomagającego powrót c.o. i wymiennikowej stacji przygotowania c.w.u.) F mm 320 Powrót opcja 1 G mm 410 Powrót opcja2 H mm 855 Powrót (obieg c.w.u.) I mm 1250 Zasilanie (obieg c.w.u.) J mm 1775 Zasilanie (wymiennikowa stacja przygotowania c.w.u.) K mm 1950 Wkład grzałki elektrycznej L mm 1100 Termometr M mm 1570 Mufa transportowa N mm 1980 Wysokość transportowa bez izolacji mm 1980 Zasilanie (obieg solarny) Rp 1" Powrót (obieg solarny) Rp 1" Powrót (obiegu wspomagającego powrót c.o. i wymiennikowej stacji przygotowania c.w.u.) Rp 1¼" Powrót (opcjonalnie) Rp 1¼" Powrót (obieg c.w.u.) Rp 1¼" Zasilanie (obieg c.w.u.) Rp 1¼" Zasilanie (wymiennikowa stacja przygotowania c.w.u.) Rp 1¼" Wkład grzałki elektrycznej Rp 1½" Termometr Rp 1½" Mufa transportowa Rp 1" Pojemność wymiennika (instalacja solarna) l 1,8 Maksymalne ciśnienie robocze płaszcza wodnego bar 3 Maksymalne ciśnienie robocze wężownicy bar 6 Maksymalna temperatura robocza płaszcza wodnego C 95 Maksymalna temperatura robocza wężownicy C 150 Ciężar kg

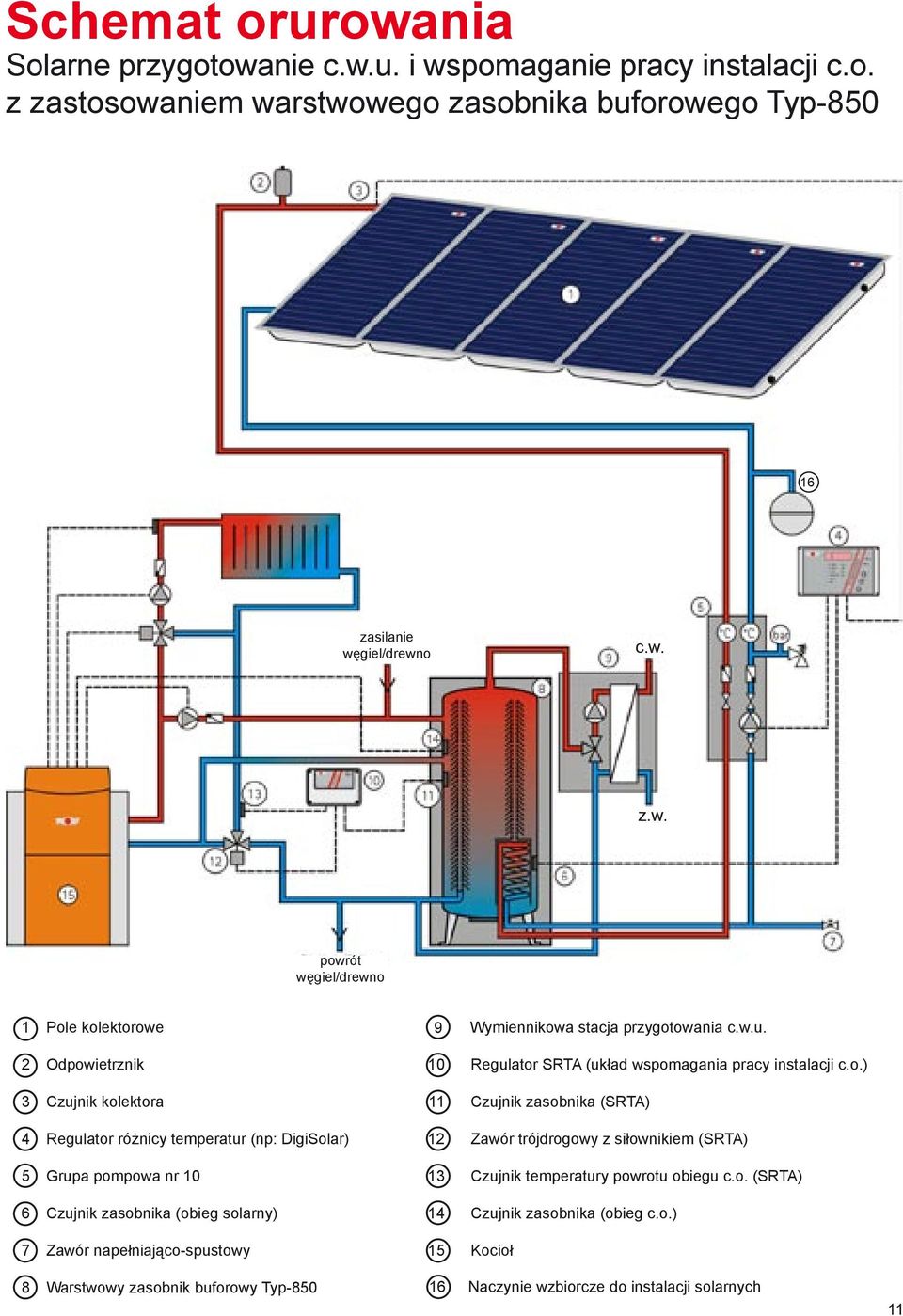

11 Schemat orurowania Solarne przygotowanie c.w.u. i wspomaganie pracy instalacji c.o. z zastosowaniem warstwowego zasobnika buforowego Typ zasilanie węgiel/drewno c.w. z.w. powrót węgiel/drewno 1 Pole kolektorowe 9 Wymiennikowa stacja przygotowania c.w.u. 2 Odpowietrznik 10 Regulator SRTA (układ wspomagania pracy instalacji c.o.) 3 Czujnik kolektora 11 Czujnik zasobnika (SRTA) 4 Regulator różnicy temperatur (np: DigiSolar) 12 Zawór trójdrogowy z siłownikiem (SRTA) 5 Grupa pompowa nr Czujnik temperatury powrotu obiegu c.o. (SRTA) 6 Czujnik zasobnika (obieg solarny) 14 Czujnik zasobnika (obieg c.o.) 7 Zawór napełniająco-spustowy 15 Kocioł 8 Warstwowy zasobnik buforowy Typ Naczynie wzbiorcze do instalacji solarnych 11

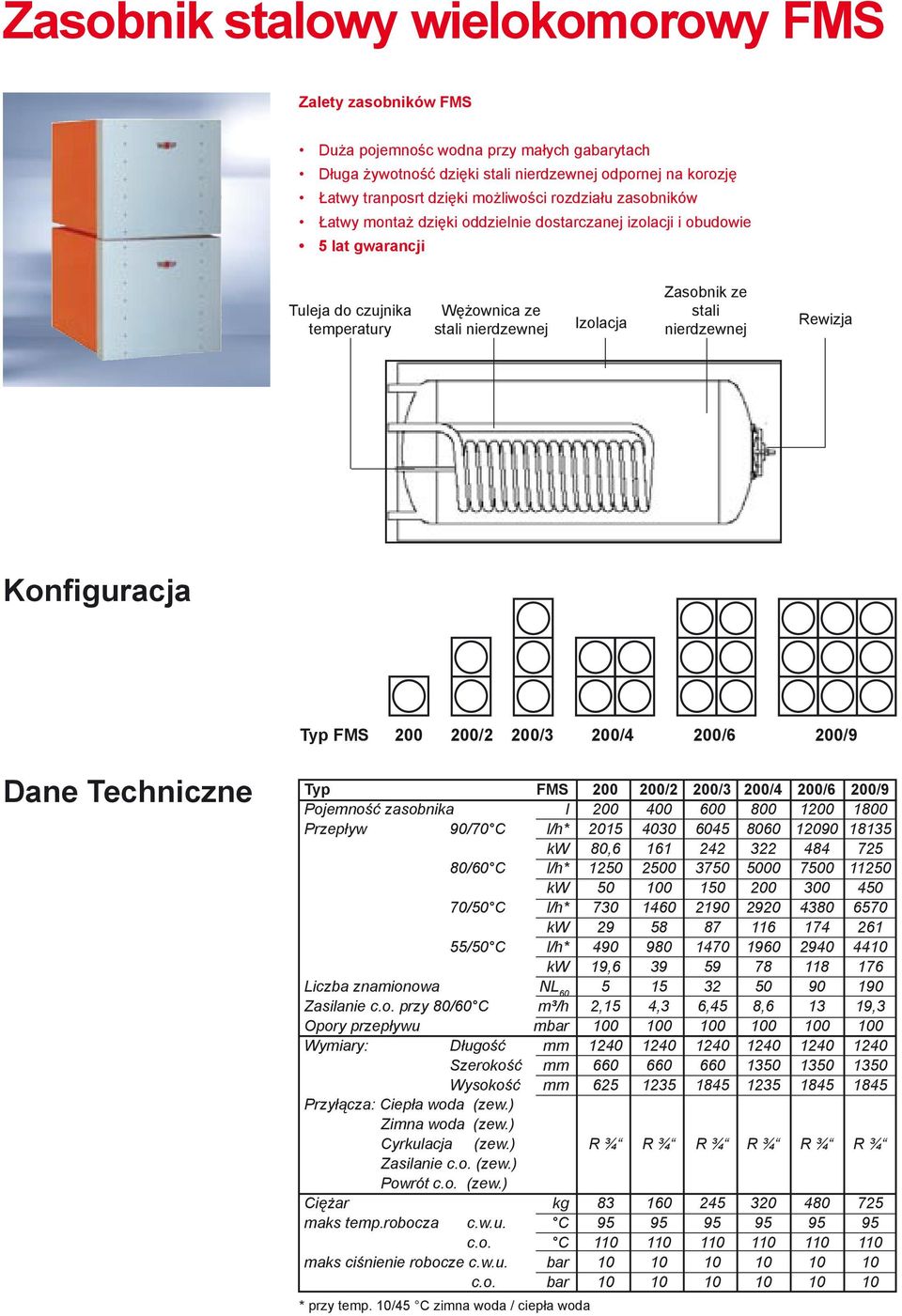

12 Zasobnik stalowy wielokomorowy FMS Zalety zasobników FMS Duża pojemnośc wodna przy małych gabarytach Długa żywotność dzięki stali nierdzewnej odpornej na korozję Łatwy tranposrt dzięki możliwości rozdziału zasobników Łatwy montaż dzięki oddzielnie dostarczanej izolacji i obudowie 5 lat gwarancji Tuleja do czujnika temperatury Wężownica ze stali nierdzewnej Izolacja Zasobnik ze stali nierdzewnej Rewizja Konfiguracja Typ FMS /2 200/3 200/4 200/6 200/9 Dane Techniczne Typ FMS /2 200/3 200/4 200/6 200/9 Pojemność zasobnika l Przepływ 90/70 C l/h* kw 80, /60 C l/h* kw /50 C l/h* kw /50 C l/h* kw 19, Liczba znamionowa NL Zasilanie c.o. przy 80/60 C m³/h 2,15 4,3 6,45 8, ,3 Opory przepływu mbar Wymiary: Długość mm Szerokość mm Wysokość mm Przyłącza: Ciepła woda (zew.) Zimna woda (zew.) Cyrkulacja (zew.) R ¾ R ¾ R ¾ R ¾ R ¾ R ¾ Zasilanie c.o. (zew.) Powrót c.o. (zew.) Ciężar kg maks temp.robocza c.w.u. C c.o. C maks ciśnienie robocze c.w.u. bar c.o. bar * przy temp. 10/45 C zimna woda / ciepła woda
