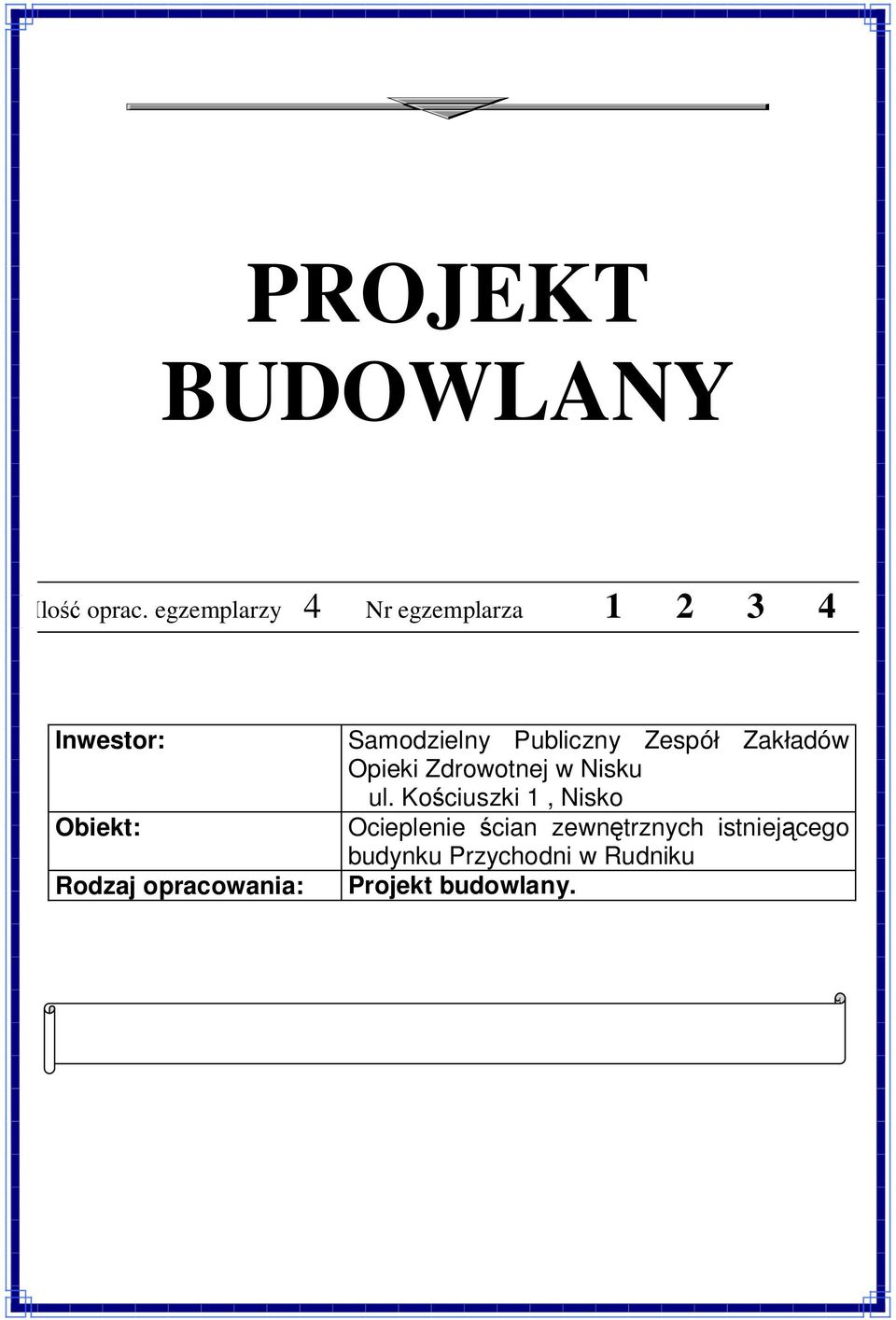

1 PROJEKT BUDOWLANY Ilo oprac. egzemplarzy 4 Nr egzemplarza Inwestor: Obiekt: Rodzaj opracowania: Samodzielny Publiczny Zespó Zak adów Opieki Zdrowotnej w Nisku ul. Ko ciuszki 1, Nisko Ocieplenie cian zewn trznych istniej cego budynku Przychodni w Rudniku Projekt budowlany.

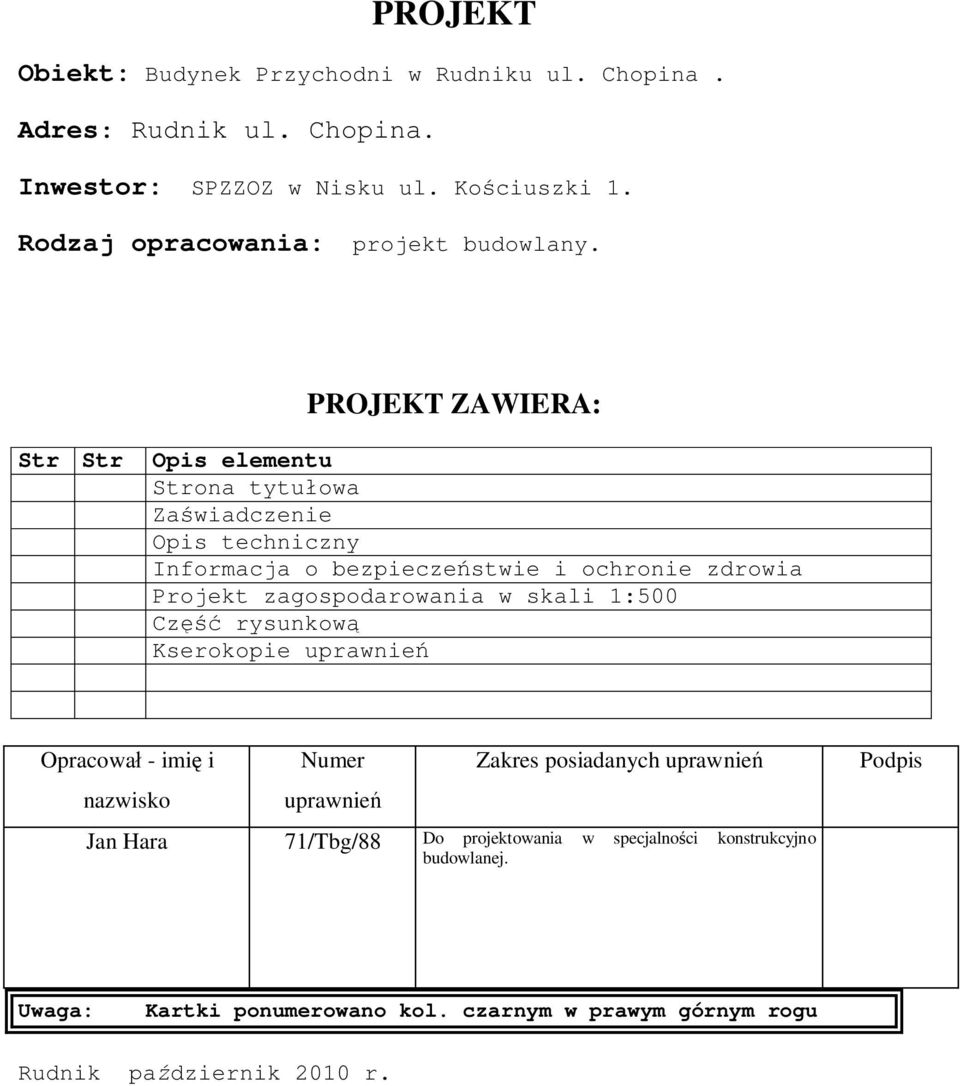

2 PROJEKT Obiekt: Budynek Przychodni w Rudniku ul. Chopina. Adres: Rudnik ul. Chopina. Inwestor: SPZZOZ w Nisku ul. Ko ciuszki 1. Rodzaj opracowania: projekt budowlany. PROJEKT ZAWIERA: Str Str Opis elementu Strona tytu owa Za wiadczenie Opis techniczny Informacja o bezpiecze stwie i ochronie zdrowia Projekt zagospodarowania w skali 1:500 Cz rysunkow Kserokopie uprawnie Opracowa - imi i nazwisko Numer uprawnie Zakres posiadanych uprawnie Jan Hara 71/Tbg/88 Do projektowania w specjalno ci konstrukcyjno budowlanej. Podpis Uwaga: Kartki ponumerowano kol. czarnym w prawym górnym rogu Rudnik pa dziernik 2010 r.

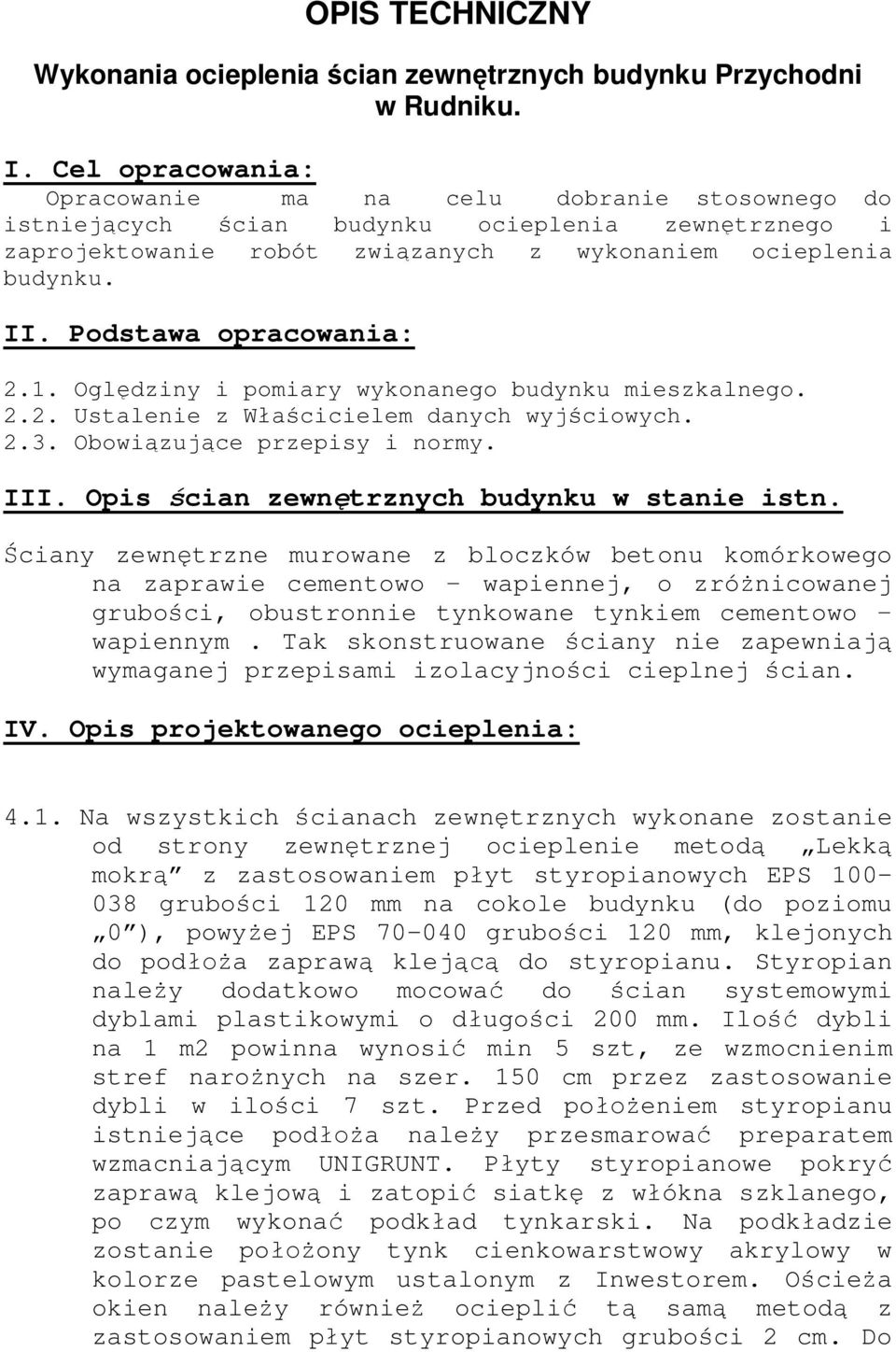

3 OPIS TECHNICZNY Wykonania ocieplenia cian zewn trznych budynku Przychodni w Rudniku. I. Cel opracowania: Opracowanie ma na celu dobranie stosownego do istniej cych cian budynku ocieplenia zewn trznego i zaprojektowanie robót zwi zanych z wykonaniem ocieplenia budynku. II. Podstawa opracowania: 2.1. Ogl dziny i pomiary wykonanego budynku mieszkalnego Ustalenie z W cicielem danych wyj ciowych Obowi zuj ce przepisy i normy. III. Opis cian zewn trznych budynku w stanie istn. ciany zewn trzne murowane z bloczków betonu komórkowego na zaprawie cementowo wapiennej, o zró nicowanej grubo ci, obustronnie tynkowane tynkiem cementowo wapiennym. Tak skonstruowane ciany nie zapewniaj wymaganej przepisami izolacyjno ci cieplnej cian. IV. Opis projektowanego ocieplenia: 4.1. Na wszystkich cianach zewn trznych wykonane zostanie od strony zewn trznej ocieplenie metod Lekk mokr z zastosowaniem p yt styropianowych EPS grubo ci 120 mm na cokole budynku (do poziomu 0 ), powy ej EPS grubo ci 120 mm, klejonych do pod a zapraw klej do styropianu. Styropian nale y dodatkowo mocowa do cian systemowymi dyblami plastikowymi o d ugo ci 200 mm. Ilo dybli na 1 m2 powinna wynosi min 5 szt, ze wzmocnienim stref naro nych na szer. 150 cm przez zastosowanie dybli w ilo ci 7 szt. Przed po eniem styropianu istniej ce pod a nale y przesmarowa preparatem wzmacniaj cym UNIGRUNT. P yty styropianowe pokry zapraw klejow i zatopi siatk z w ókna szklanego, po czym wykona podk ad tynkarski. Na podk adzie zostanie po ony tynk cienkowarstwowy akrylowy w kolorze pastelowym ustalonym z Inwestorem. O cie a okien nale y równie ociepli t sam metod z zastosowaniem p yt styropianowych grubo ci 2 cm. Do

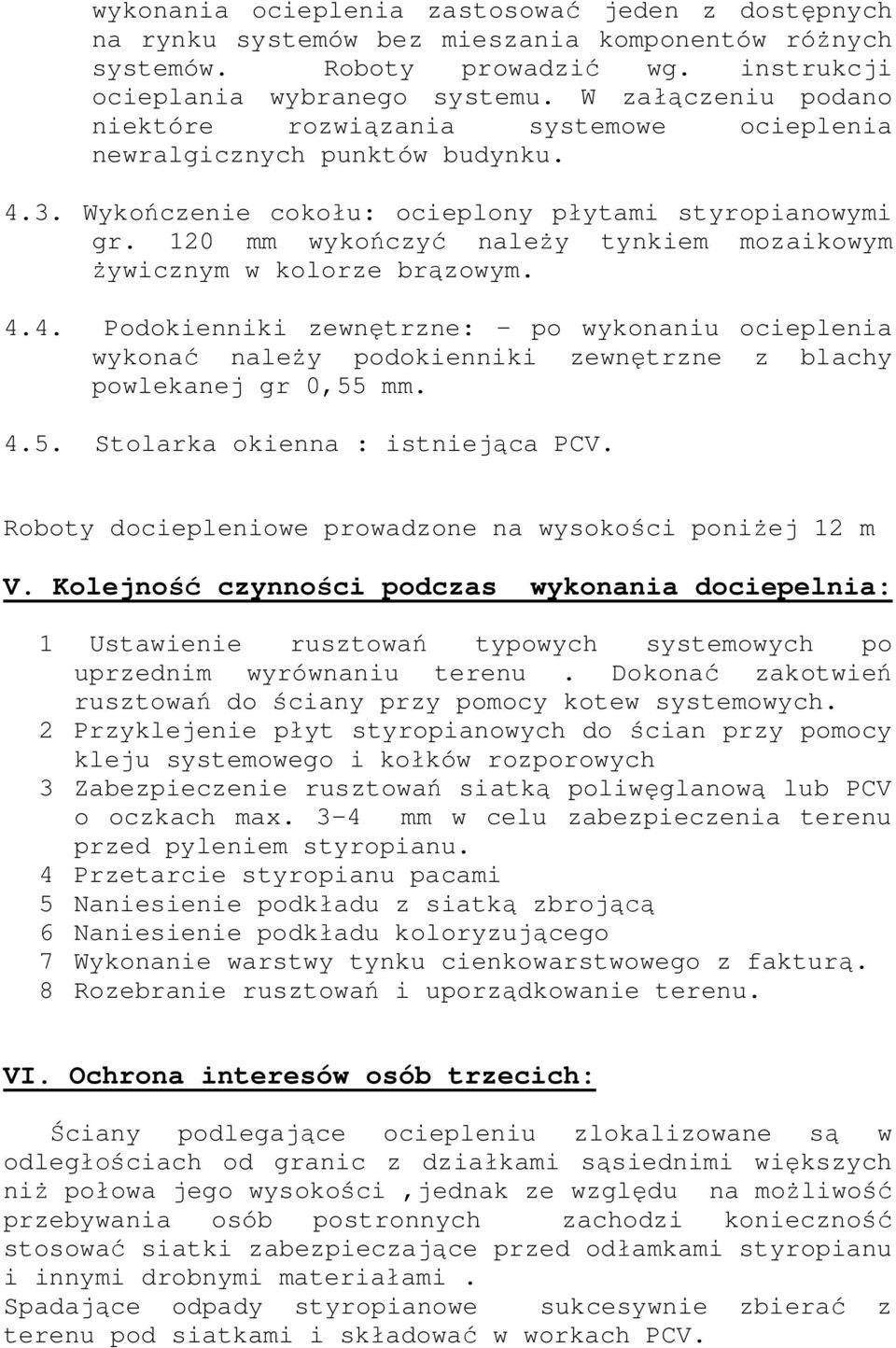

4 wykonania ocieplenia zastosowa jeden z dost pnych na rynku systemów bez mieszania komponentów ró nych systemów. Roboty prowadzi wg. instrukcji ocieplania wybranego systemu. W za czeniu podano niektóre rozwi zania systemowe ocieplenia newralgicznych punktów budynku Wyko czenie coko u: ocieplony p ytami styropianowymi gr. 120 mm wyko czy nale y tynkiem mozaikowym ywicznym w kolorze br zowym Podokienniki zewn trzne: - po wykonaniu ocieplenia wykona nale y podokienniki zewn trzne z blachy powlekanej gr 0,55 mm Stolarka okienna : istniej ca PCV. Roboty dociepleniowe prowadzone na wysoko ci poni ej 12 m V. Kolejno czynno ci podczas wykonania dociepelnia: 1 Ustawienie rusztowa typowych systemowych po uprzednim wyrównaniu terenu. Dokona zakotwie rusztowa do ciany przy pomocy kotew systemowych. 2 Przyklejenie p yt styropianowych do cian przy pomocy kleju systemowego i ko ków rozporowych 3 Zabezpieczenie rusztowa siatk poliw glanow lub PCV o oczkach max. 3-4 mm w celu zabezpieczenia terenu przed pyleniem styropianu. 4 Przetarcie styropianu pacami 5 Naniesienie podk adu z siatk zbroj 6 Naniesienie podk adu koloryzuj cego 7 Wykonanie warstwy tynku cienkowarstwowego z faktur. 8 Rozebranie rusztowa i uporz dkowanie terenu. VI. Ochrona interesów osób trzecich: ciany podlegaj ce ociepleniu zlokalizowane s w odleg ciach od granic z dzia kami s siednimi wi kszych ni po owa jego wysoko ci,jednak ze wzgl du na mo liwo przebywania osób postronnych zachodzi konieczno stosowa siatki zabezpieczaj ce przed od amkami styropianu i innymi drobnymi materia ami. Spadaj ce odpady styropianowe sukcesywnie zbiera z terenu pod siatkami i sk adowa w workach PCV.

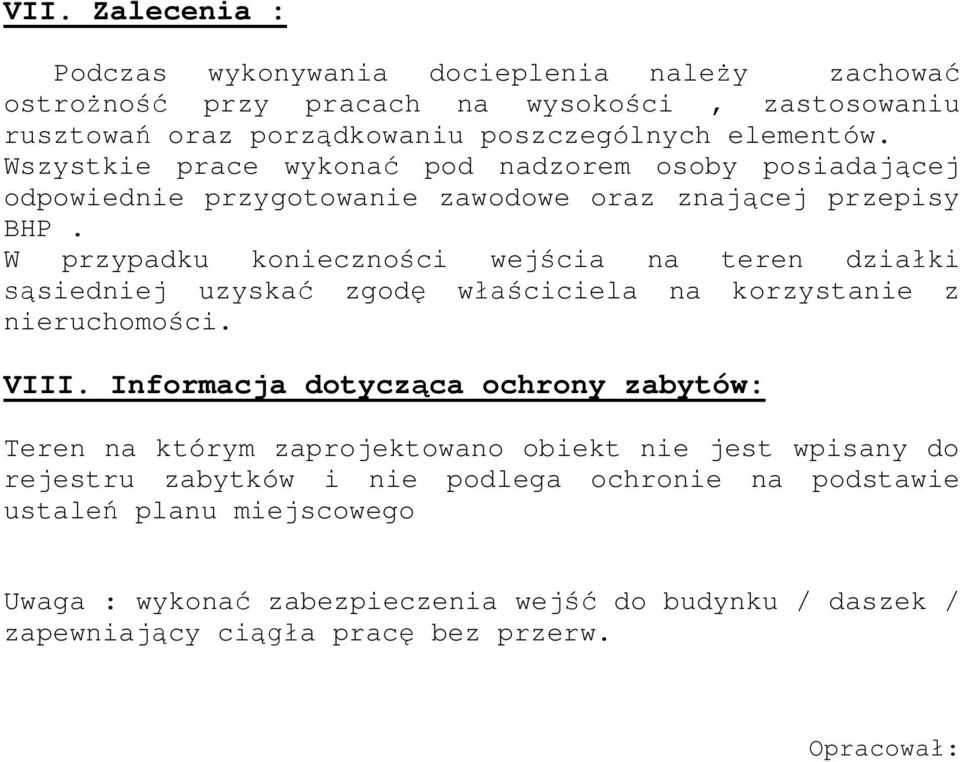

5 VII. Zalecenia : Podczas wykonywania docieplenia nale y zachowa ostro no przy pracach na wysoko ci, zastosowaniu rusztowa oraz porz dkowaniu poszczególnych elementów. Wszystkie prace wykona pod nadzorem osoby posiadaj cej odpowiednie przygotowanie zawodowe oraz znaj cej przepisy BHP. W przypadku konieczno ci wej cia na teren dzia ki siedniej uzyska zgod w ciciela na korzystanie z nieruchomo ci. VIII. Informacja dotycz ca ochrony zabytów: Teren na którym zaprojektowano obiekt nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustale planu miejscowego Uwaga : wykona zabezpieczenia wej do budynku / daszek / zapewniaj cy ci a prac bez przerw. Opracowa :
