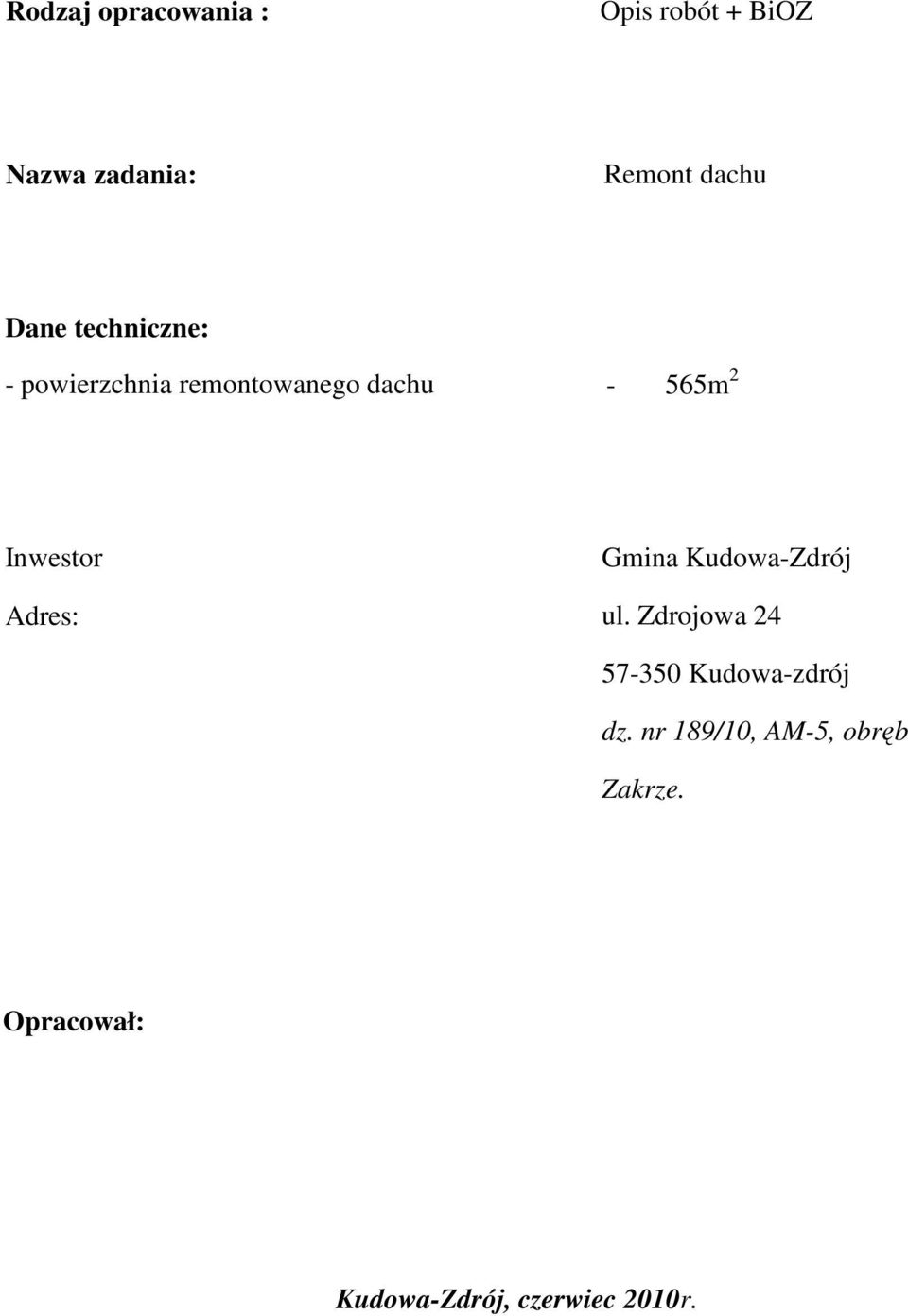

1 Rodzaj opracowania : Opis robót + BiOZ Nazwa zadania: Remont dachu Dane techniczne: - powierzchnia remontowanego dachu - 565m 2 Inwestor Adres: Gmina Kudowa-Zdrój ul. Zdrojowa Kudowa-zdrój dz. nr 189/10, AM-5, obręb Zakrze. Opracował: Kudowa-Zdrój, czerwiec 2010r.

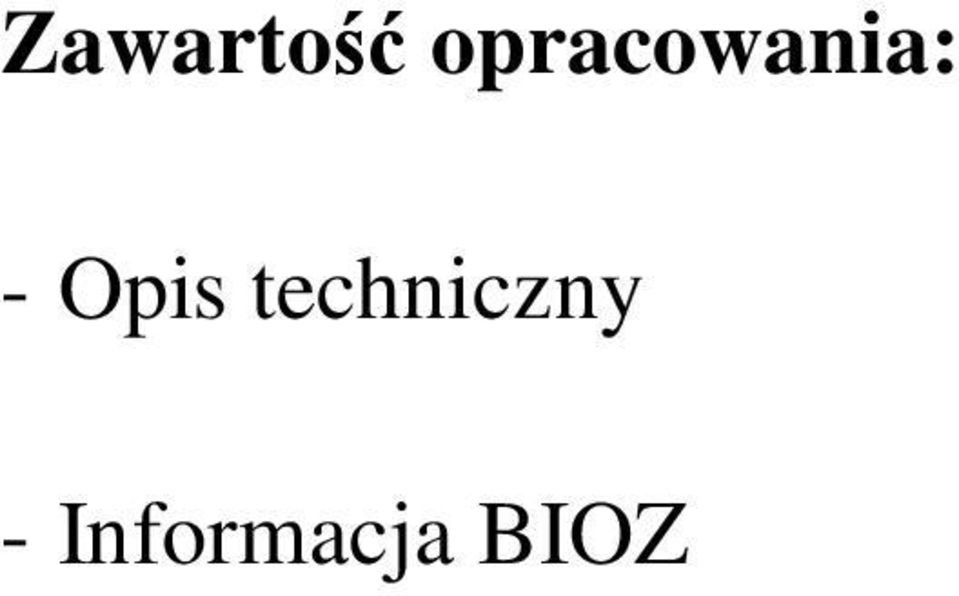

2 Zawartość opracowania: - Opis techniczny - Informacja BIOZ

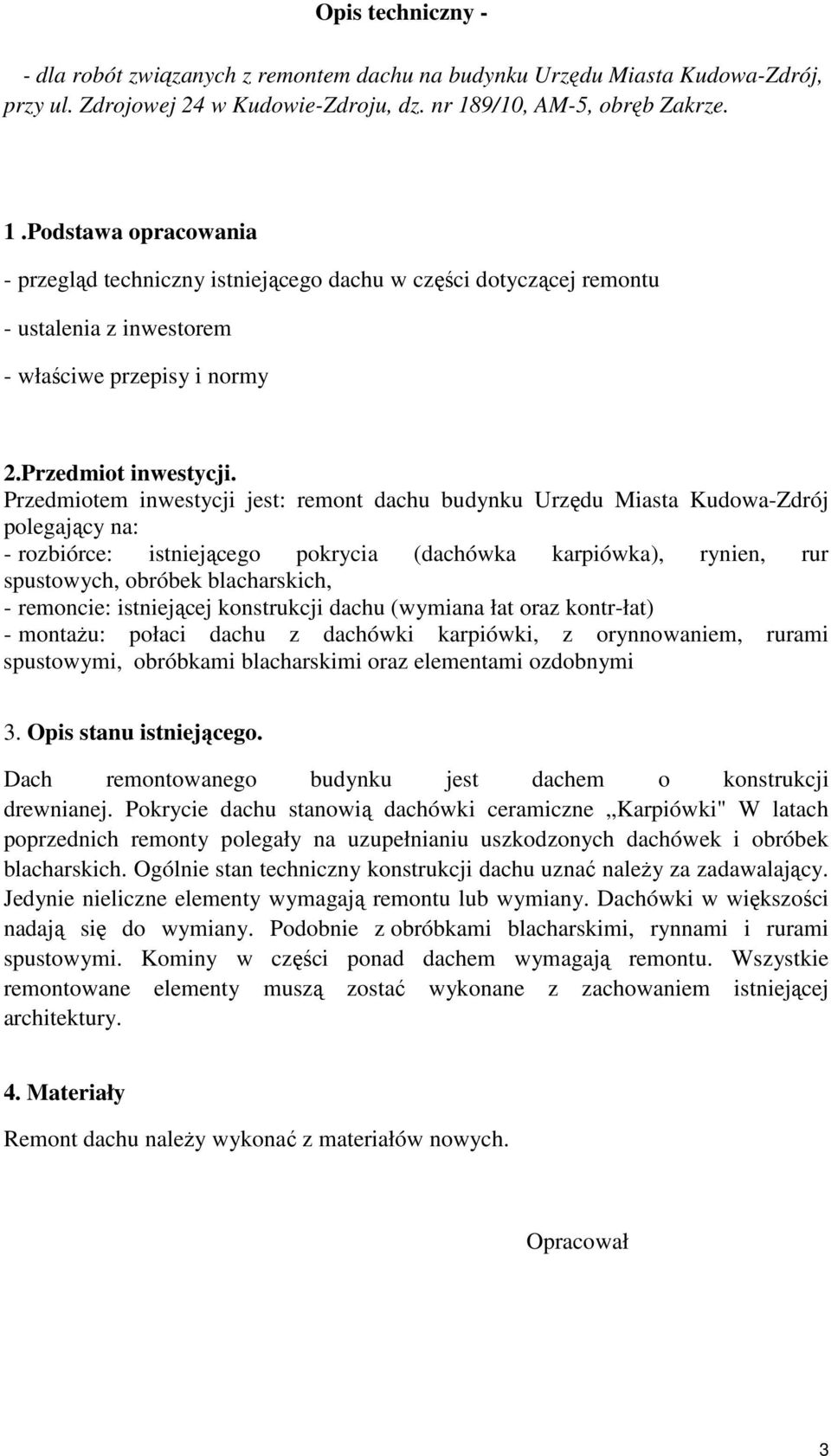

3 Opis techniczny - - dla robót związanych z remontem dachu na budynku Urzędu Miasta Kudowa-Zdrój, przy ul. Zdrojowej 24 w Kudowie-Zdroju, dz. nr 189/10, AM-5, obręb Zakrze. 1.Podstawa opracowania - przegląd techniczny istniejącego dachu w części dotyczącej remontu - ustalenia z inwestorem - właściwe przepisy i normy 2.Przedmiot inwestycji. Przedmiotem inwestycji jest: remont dachu budynku Urzędu Miasta Kudowa-Zdrój polegający na: - rozbiórce: istniejącego pokrycia (dachówka karpiówka), rynien, rur spustowych, obróbek blacharskich, - remoncie: istniejącej konstrukcji dachu (wymiana łat oraz kontr-łat) - montaŝu: połaci dachu z dachówki karpiówki, z orynnowaniem, rurami spustowymi, obróbkami blacharskimi oraz elementami ozdobnymi 3. Opis stanu istniejącego. Dach remontowanego budynku jest dachem o konstrukcji drewnianej. Pokrycie dachu stanowią dachówki ceramiczne Karpiówki" W latach poprzednich remonty polegały na uzupełnianiu uszkodzonych dachówek i obróbek blacharskich. Ogólnie stan techniczny konstrukcji dachu uznać naleŝy za zadawalający. Jedynie nieliczne elementy wymagają remontu lub wymiany. Dachówki w większości nadają się do wymiany. Podobnie z obróbkami blacharskimi, rynnami i rurami spustowymi. Kominy w części ponad dachem wymagają remontu. Wszystkie remontowane elementy muszą zostać wykonane z zachowaniem istniejącej architektury. 4. Materiały Remont dachu naleŝy wykonać z materiałów nowych. Opracował 3

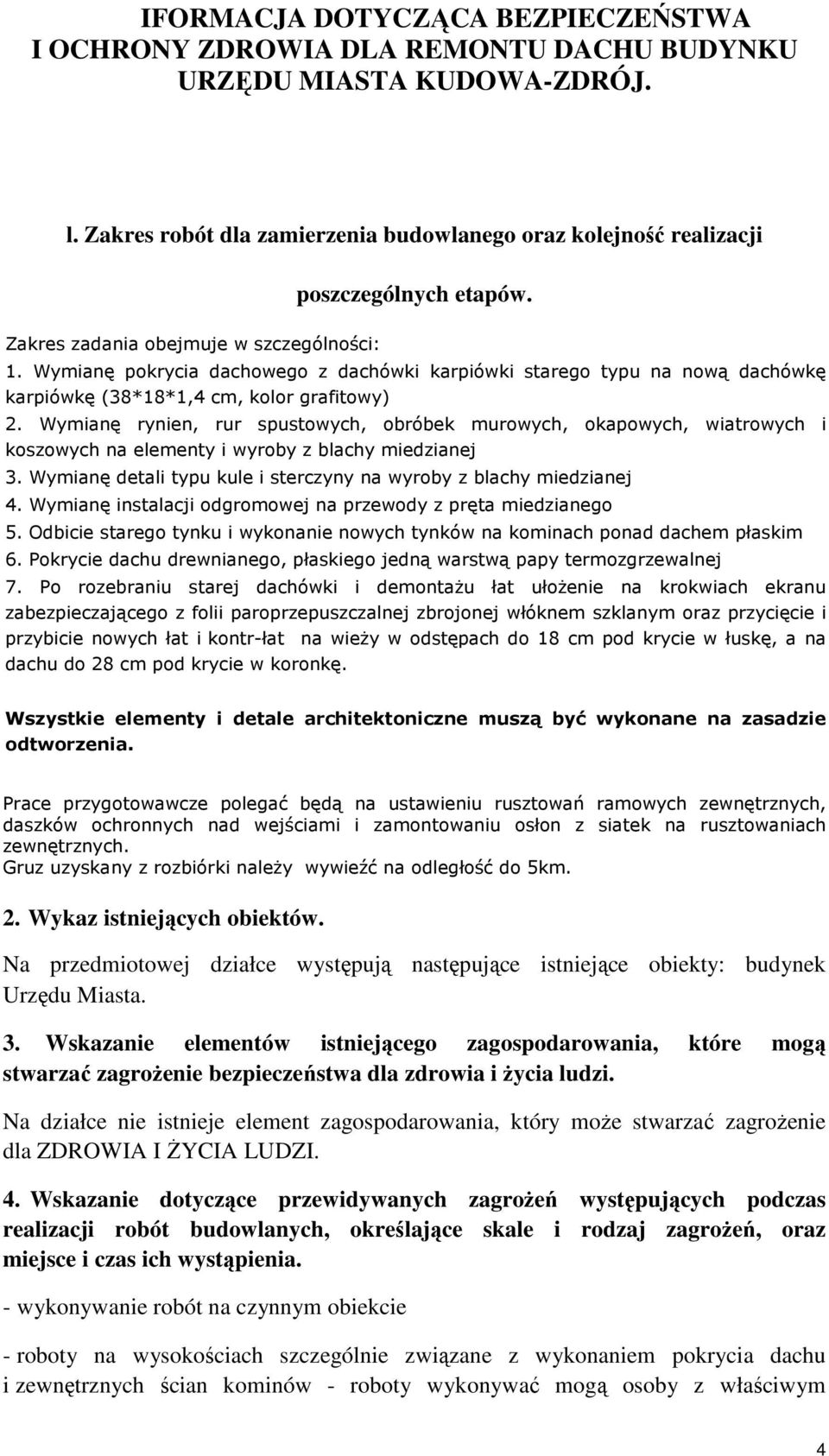

4 IFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA REMONTU DACHU BUDYNKU URZĘDU MIASTA KUDOWA-ZDRÓJ. l. Zakres robót dla zamierzenia budowlanego oraz kolejność realizacji poszczególnych etapów. Zakres zadania obejmuje w szczególności: 1. Wymianę pokrycia dachowego z dachówki karpiówki starego typu na nową dachówkę karpiówkę (38*18*1,4 cm, kolor grafitowy) 2. Wymianę rynien, rur spustowych, obróbek murowych, okapowych, wiatrowych i koszowych na elementy i wyroby z blachy miedzianej 3. Wymianę detali typu kule i sterczyny na wyroby z blachy miedzianej 4. Wymianę instalacji odgromowej na przewody z pręta miedzianego 5. Odbicie starego tynku i wykonanie nowych tynków na kominach ponad dachem płaskim 6. Pokrycie dachu drewnianego, płaskiego jedną warstwą papy termozgrzewalnej 7. Po rozebraniu starej dachówki i demontaŝu łat ułoŝenie na krokwiach ekranu zabezpieczającego z folii paroprzepuszczalnej zbrojonej włóknem szklanym oraz przycięcie i przybicie nowych łat i kontr-łat na wieŝy w odstępach do 18 cm pod krycie w łuskę, a na dachu do 28 cm pod krycie w koronkę. Wszystkie elementy i detale architektoniczne muszą być wykonane na zasadzie odtworzenia. Prace przygotowawcze polegać będą na ustawieniu rusztowań ramowych zewnętrznych, daszków ochronnych nad wejściami i zamontowaniu osłon z siatek na rusztowaniach zewnętrznych. Gruz uzyskany z rozbiórki naleŝy wywieźć na odległość do 5km. 2. Wykaz istniejących obiektów. Na przedmiotowej działce występują następujące istniejące obiekty: budynek Urzędu Miasta. 3. Wskazanie elementów istniejącego zagospodarowania, które mogą stwarzać zagroŝenie bezpieczeństwa dla zdrowia i Ŝycia ludzi. Na działce nie istnieje element zagospodarowania, który moŝe stwarzać zagroŝenie dla ZDROWIA I śycia LUDZI. 4. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skale i rodzaj zagroŝeń, oraz miejsce i czas ich wystąpienia. - wykonywanie robót na czynnym obiekcie - roboty na wysokościach szczególnie związane z wykonaniem pokrycia dachu i zewnętrznych ścian kominów - roboty wykonywać mogą osoby z właściwym 4

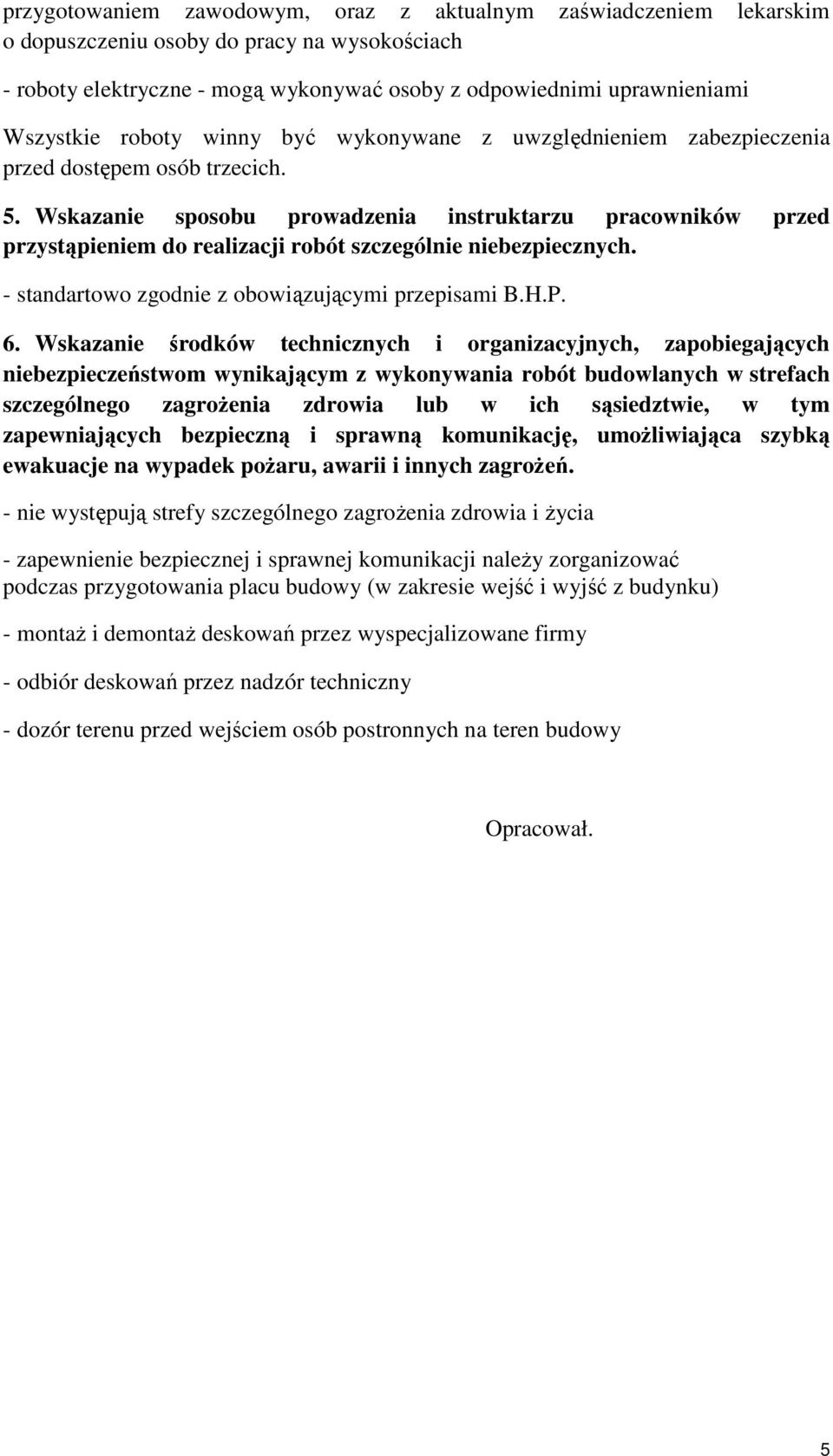

5 przygotowaniem zawodowym, oraz z aktualnym zaświadczeniem lekarskim o dopuszczeniu osoby do pracy na wysokościach - roboty elektryczne - mogą wykonywać osoby z odpowiednimi uprawnieniami Wszystkie roboty winny być wykonywane z uwzględnieniem zabezpieczenia przed dostępem osób trzecich. 5. Wskazanie sposobu prowadzenia instruktarzu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. - standartowo zgodnie z obowiązującymi przepisami B.H.P. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiająca szybką ewakuacje na wypadek poŝaru, awarii i innych zagroŝeń. - nie występują strefy szczególnego zagroŝenia zdrowia i Ŝycia - zapewnienie bezpiecznej i sprawnej komunikacji naleŝy zorganizować podczas przygotowania placu budowy (w zakresie wejść i wyjść z budynku) - montaŝ i demontaŝ deskowań przez wyspecjalizowane firmy - odbiór deskowań przez nadzór techniczny - dozór terenu przed wejściem osób postronnych na teren budowy Opracował. 5
