1 Załącznik nr 8 do SIWZ BIURO OCHRONY RZĄDU Dokumentacja techniczno-technologiczna DRES (OCIEPLACZ POD MUNDUR POLOWY) Nr ewidencyjny 34/BOR Kod CPV

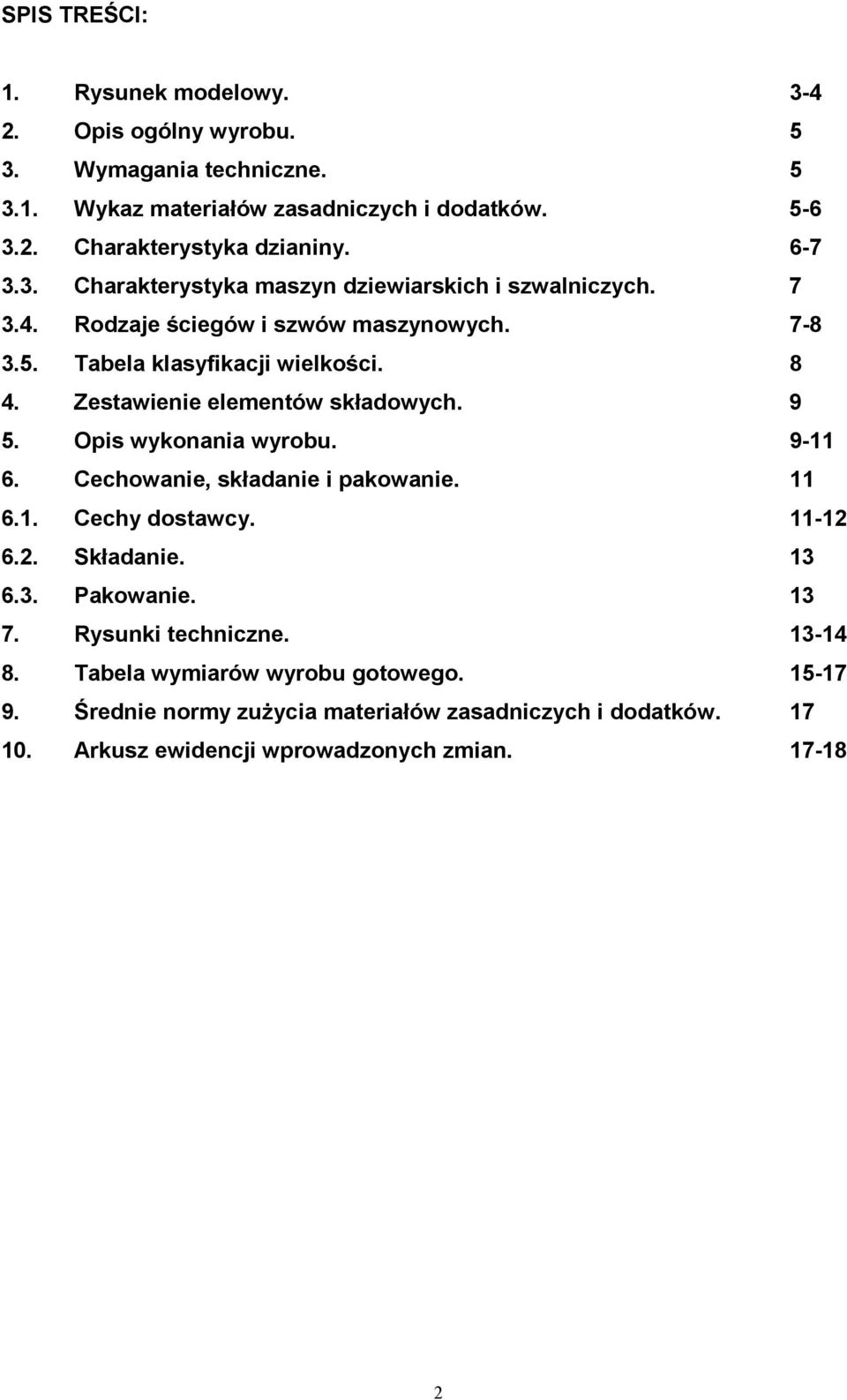

2 SPIS TREŚCI: 1. Rysunek modelowy Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Charakterystyka dzianiny Charakterystyka maszyn dziewiarskich i szwalniczych Rodzaje ściegów i szwów maszynowych Tabela klasyfikacji wielkości Zestawienie elementów składowych Opis wykonania wyrobu Cechowanie, składanie i pakowanie Cechy dostawcy Składanie Pakowanie Rysunki techniczne Tabela wymiarów wyrobu gotowego Średnie normy zuŝycia materiałów zasadniczych i dodatków Arkusz ewidencji wprowadzonych zmian

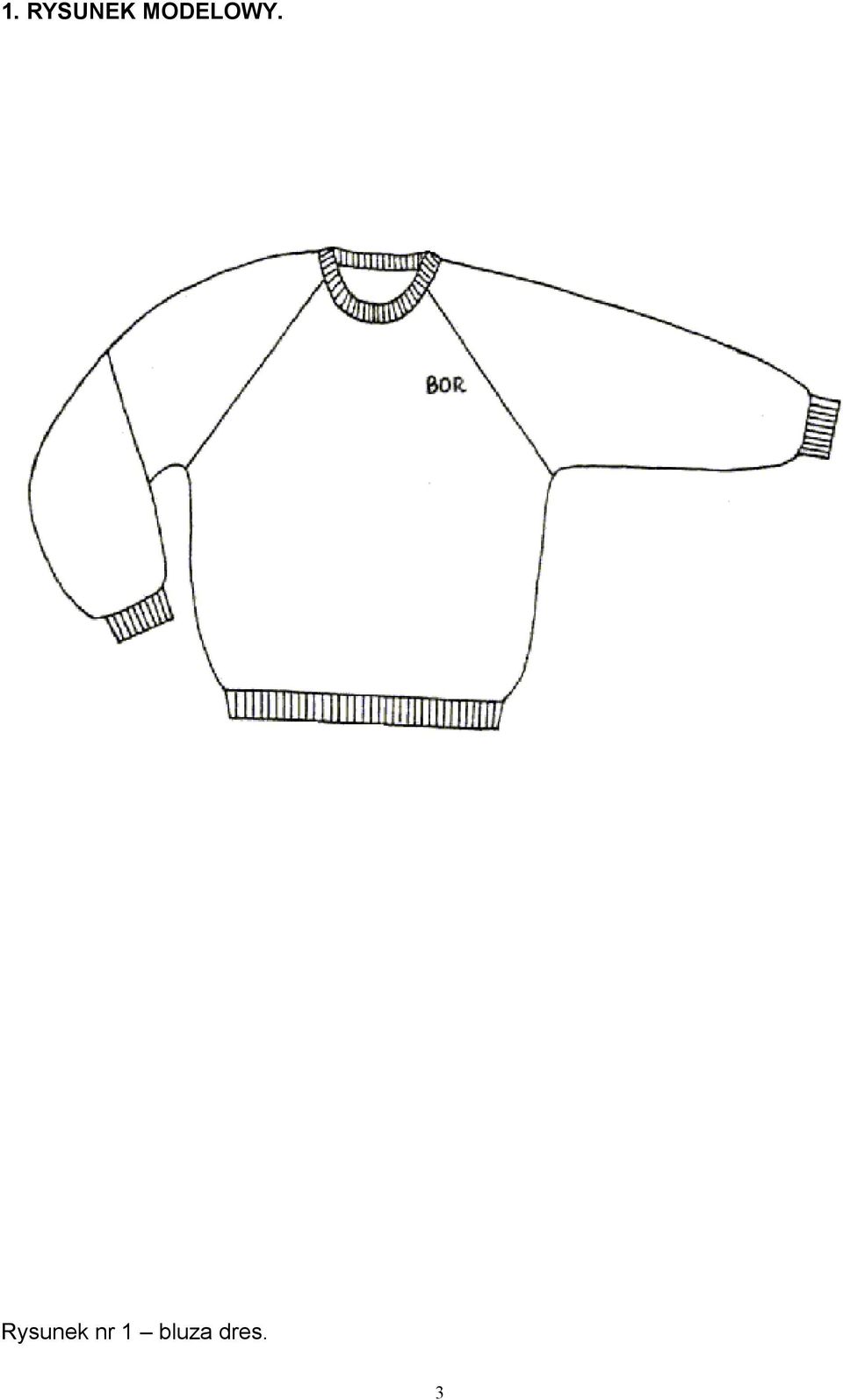

3 1. RYSUNEK MODELOWY. Rysunek nr 1 bluza dres. 3

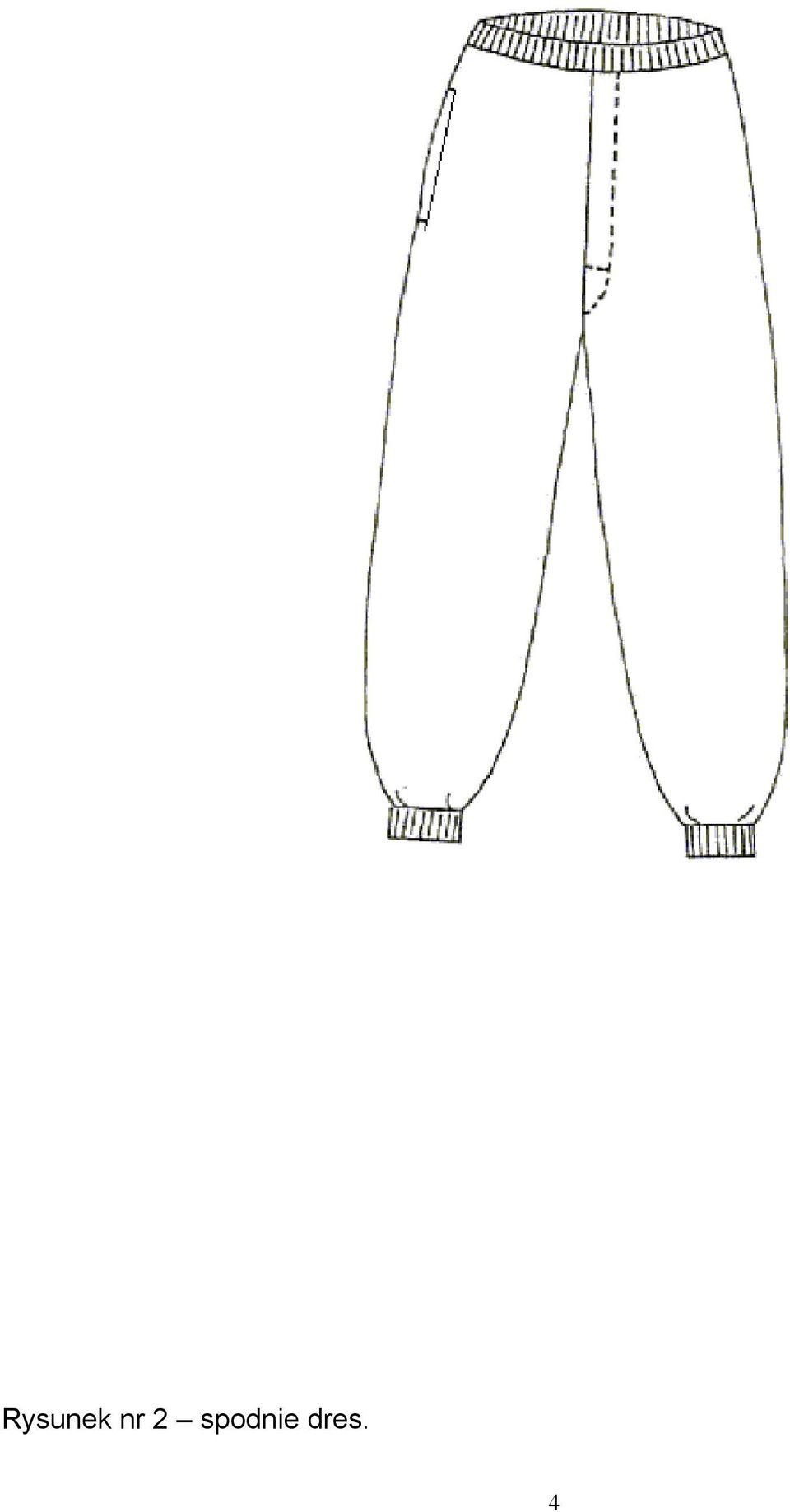

4 Rysunek nr 2 spodnie dres. 4

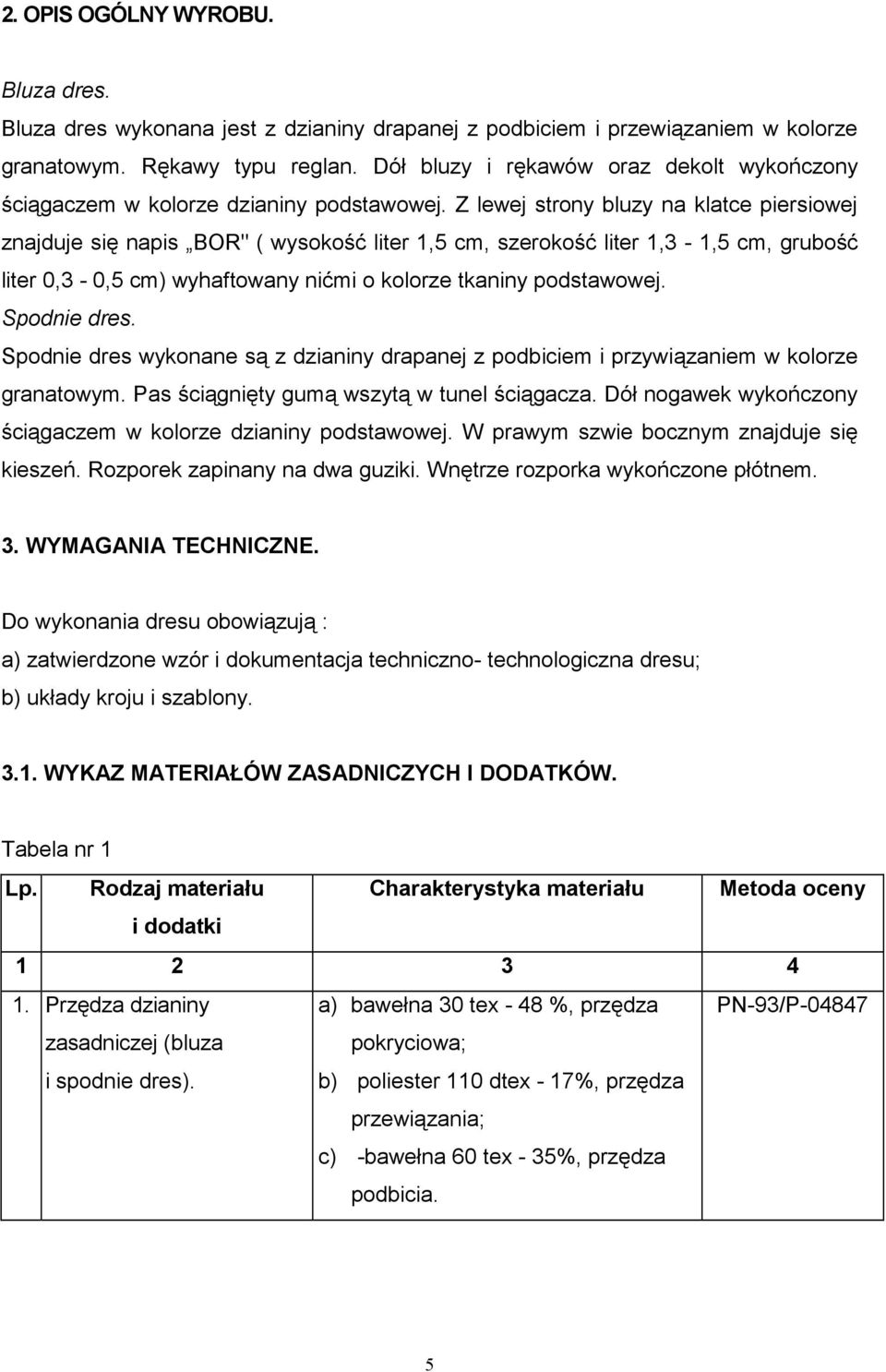

5 2. OPIS OGÓLNY WYROBU. Bluza dres. Bluza dres wykonana jest z dzianiny drapanej z podbiciem i przewiązaniem w kolorze granatowym. Rękawy typu reglan. Dół bluzy i rękawów oraz dekolt wykończony ściągaczem w kolorze dzianiny podstawowej. Z lewej strony bluzy na klatce piersiowej znajduje się napis BOR" ( wysokość liter 1,5 cm, szerokość liter 1,3-1,5 cm, grubość liter 0,3-0,5 cm) wyhaftowany nićmi o kolorze tkaniny podstawowej. Spodnie dres. Spodnie dres wykonane są z dzianiny drapanej z podbiciem i przywiązaniem w kolorze granatowym. Pas ściągnięty gumą wszytą w tunel ściągacza. Dół nogawek wykończony ściągaczem w kolorze dzianiny podstawowej. W prawym szwie bocznym znajduje się kieszeń. Rozporek zapinany na dwa guziki. Wnętrze rozporka wykończone płótnem. 3. WYMAGANIA TECHNICZNE. Do wykonania dresu obowiązują : a) zatwierdzone wzór i dokumentacja techniczno- technologiczna dresu; b) układy kroju i szablony WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1 Lp. Rodzaj materiału Charakterystyka materiału Metoda oceny i dodatki Przędza dzianiny zasadniczej (bluza i spodnie dres). a) bawełna 30 tex - 48 %, przędza pokryciowa; b) poliester 110 dtex - 17%, przędza przewiązania; c) -bawełna 60 tex - 35%, przędza podbicia. PN-93/P

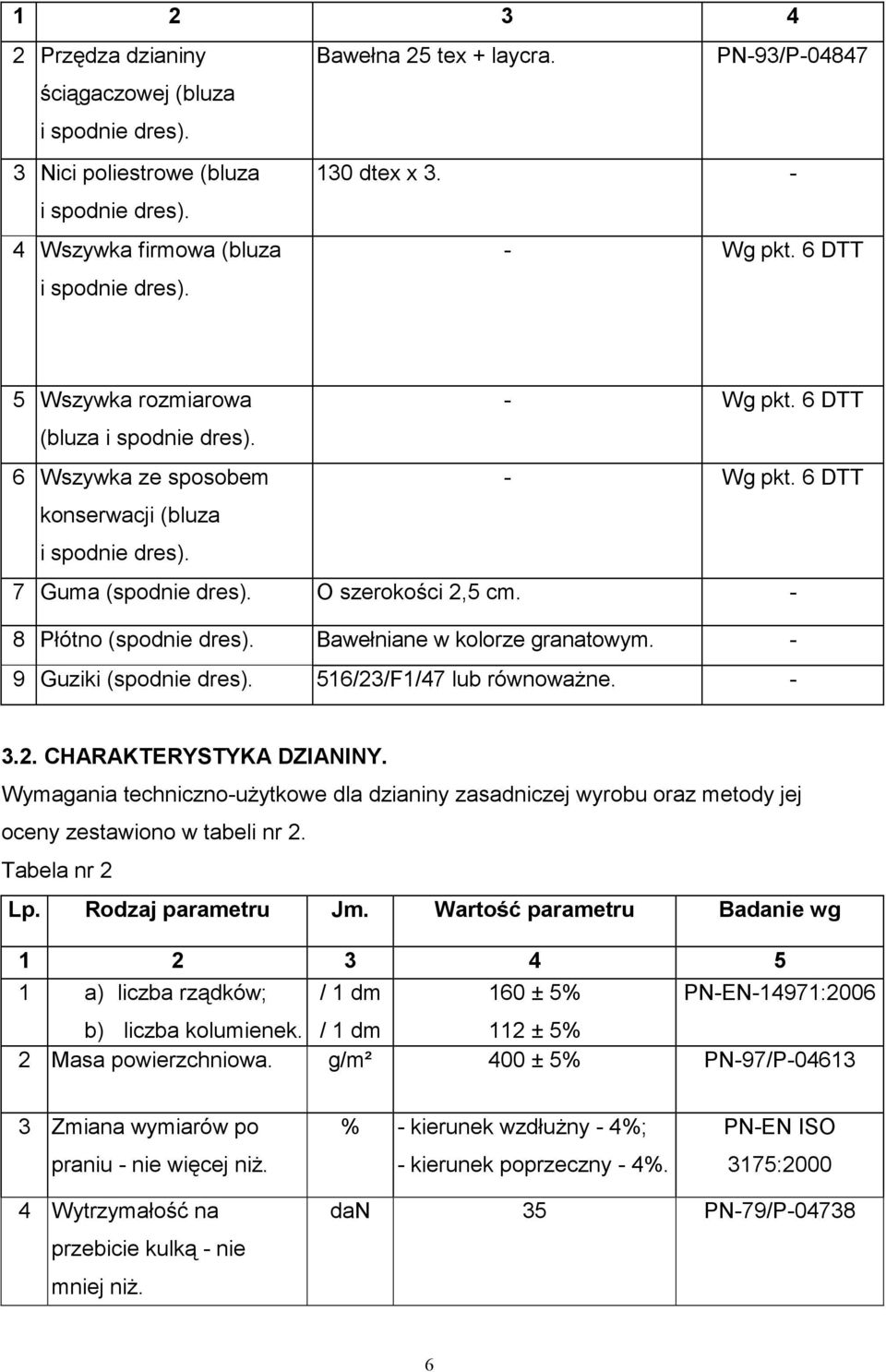

6 Przędza dzianiny Bawełna 25 tex + laycra. PN-93/P ściągaczowej (bluza i spodnie dres). 3 Nici poliestrowe (bluza 130 dtex x 3. - i spodnie dres). 4 Wszywka firmowa (bluza i spodnie dres). - Wg pkt. 6 DTT 5 Wszywka rozmiarowa - Wg pkt. 6 DTT (bluza i spodnie dres). 6 Wszywka ze sposobem - Wg pkt. 6 DTT konserwacji (bluza i spodnie dres). 7 Guma (spodnie dres). O szerokości 2,5 cm. - 8 Płótno (spodnie dres). Bawełniane w kolorze granatowym. - 9 Guziki (spodnie dres). 516/23/F1/47 lub równowaŝne CHARAKTERYSTYKA DZIANINY. Wymagania techniczno-uŝytkowe dla dzianiny zasadniczej wyrobu oraz metody jej oceny zestawiono w tabeli nr 2. Tabela nr 2 Lp. Rodzaj parametru Jm. Wartość parametru Badanie wg a) liczba rządków; / 1 dm 160 ± 5% PN-EN-14971:2006 b) liczba kolumienek. / 1 dm 112 ± 5% 2 Masa powierzchniowa. g/m² 400 ± 5% PN-97/P Zmiana wymiarów po praniu - nie więcej niŝ. % - kierunek wzdłuŝny - 4%; - kierunek poprzeczny - 4%. PN-EN ISO 3175: Wytrzymałość na przebicie kulką - nie mniej niŝ. dan 35 PN-79/P

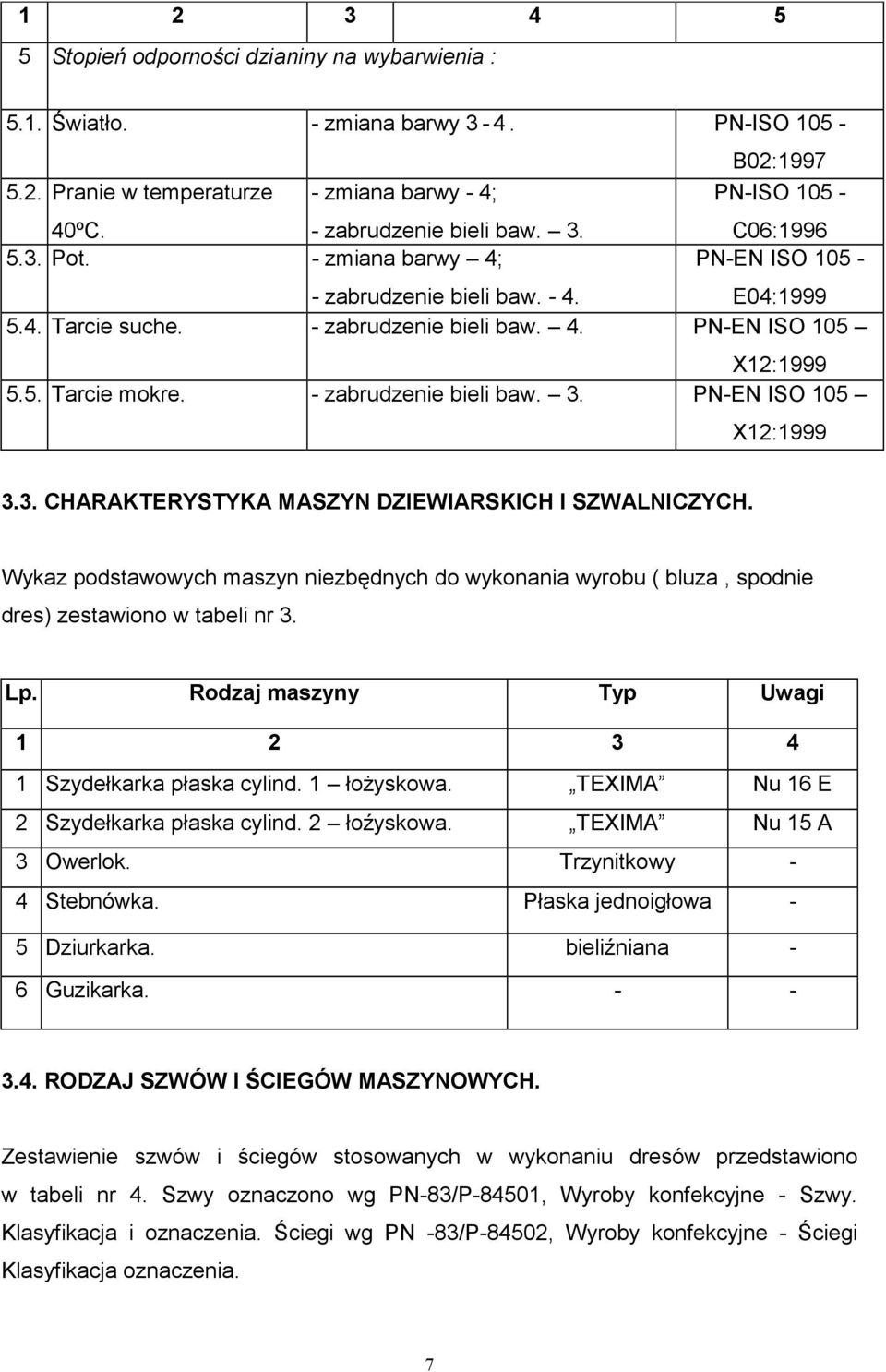

7 Stopień odporności dzianiny na wybarwienia : 5.1. Światło. - zmiana barwy 3-4. PN-ISO Pranie w temperaturze - zmiana barwy - 4; 40ºC. - zabrudzenie bieli baw Pot. - zmiana barwy 4; B02:1997 PN-ISO C06:1996 PN-EN ISO zabrudzenie bieli baw E04: Tarcie suche. - zabrudzenie bieli baw. 4. PN-EN ISO 105 X12: Tarcie mokre. - zabrudzenie bieli baw. 3. PN-EN ISO 105 X12: CHARAKTERYSTYKA MASZYN DZIEWIARSKICH I SZWALNICZYCH. Wykaz podstawowych maszyn niezbędnych do wykonania wyrobu ( bluza, spodnie dres) zestawiono w tabeli nr 3. Lp. Rodzaj maszyny Typ Uwagi Szydełkarka płaska cylind. 1 łoŝyskowa. TEXIMA Nu 16 E 2 Szydełkarka płaska cylind. 2 łoźyskowa. TEXIMA Nu 15 A 3 Owerlok. Trzynitkowy - 4 Stebnówka. Płaska jednoigłowa - 5 Dziurkarka. bieliźniana - 6 Guzikarka RODZAJ SZWÓW I ŚCIEGÓW MASZYNOWYCH. Zestawienie szwów i ściegów stosowanych w wykonaniu dresów przedstawiono w tabeli nr 4. Szwy oznaczono wg PN-83/P-84501, Wyroby konfekcyjne - Szwy. Klasyfikacja i oznaczenia. Ściegi wg PN -83/P-84502, Wyroby konfekcyjne - Ściegi Klasyfikacja oznaczenia. 7

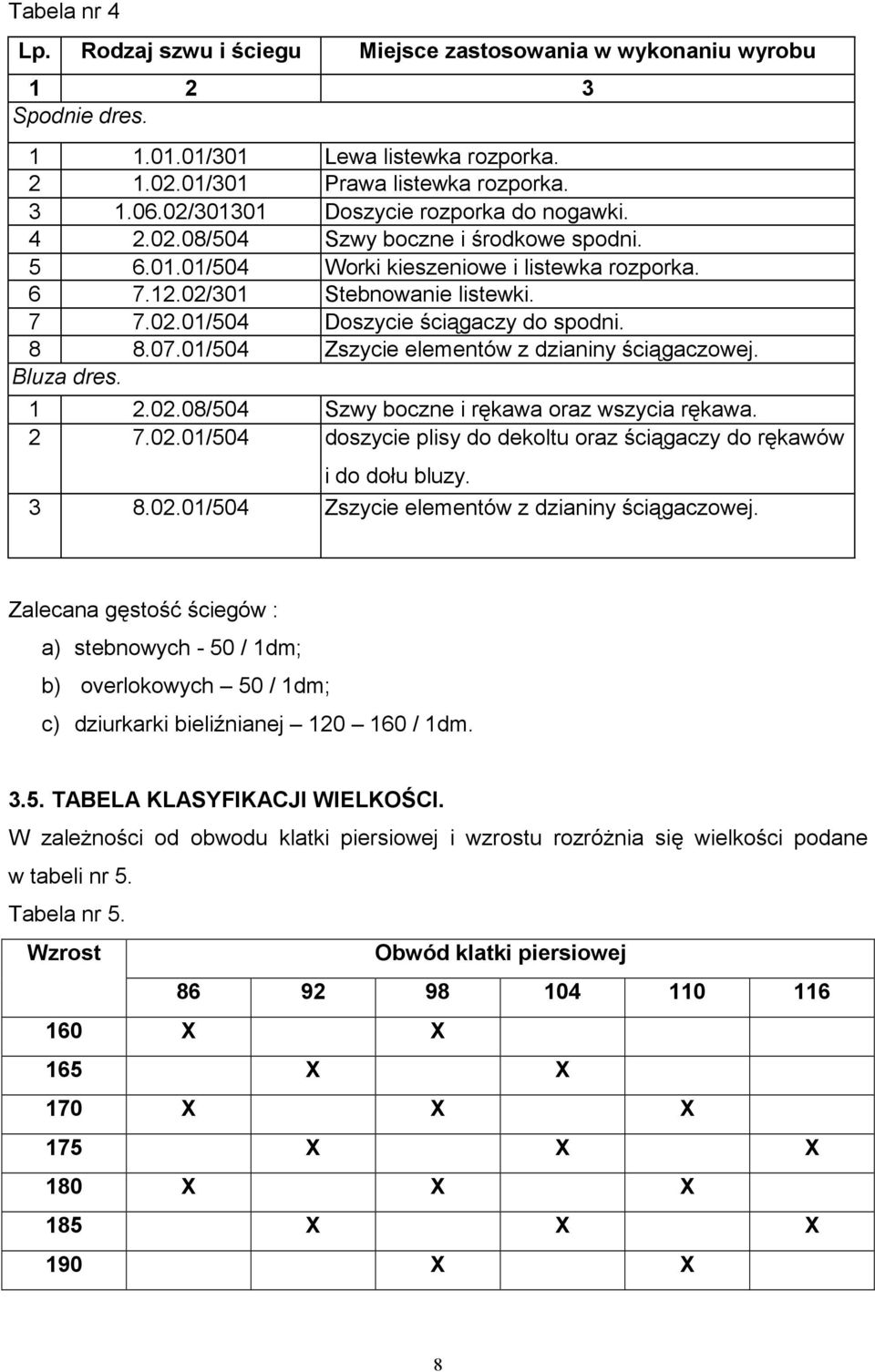

8 Tabela nr 4 Lp. Rodzaj szwu i ściegu Miejsce zastosowania w wykonaniu wyrobu Spodnie dres /301 Lewa listewka rozporka /301 Prawa listewka rozporka / Doszycie rozporka do nogawki /504 Szwy boczne i środkowe spodni /504 Worki kieszeniowe i listewka rozporka /301 Stebnowanie listewki /504 Doszycie ściągaczy do spodni /504 Zszycie elementów z dzianiny ściągaczowej. Bluza dres /504 Szwy boczne i rękawa oraz wszycia rękawa /504 doszycie plisy do dekoltu oraz ściągaczy do rękawów i do dołu bluzy /504 Zszycie elementów z dzianiny ściągaczowej. Zalecana gęstość ściegów : a) stebnowych - 50 / 1dm; b) overlokowych 50 / 1dm; c) dziurkarki bieliźnianej / 1dm TABELA KLASYFIKACJI WIELKOŚCI. W zaleŝności od obwodu klatki piersiowej i wzrostu rozróŝnia się wielkości podane w tabeli nr 5. Tabela nr 5. Wzrost Obwód klatki piersiowej X X 165 X X 170 X X X 175 X X X 180 X X X 185 X X X 190 X X 8

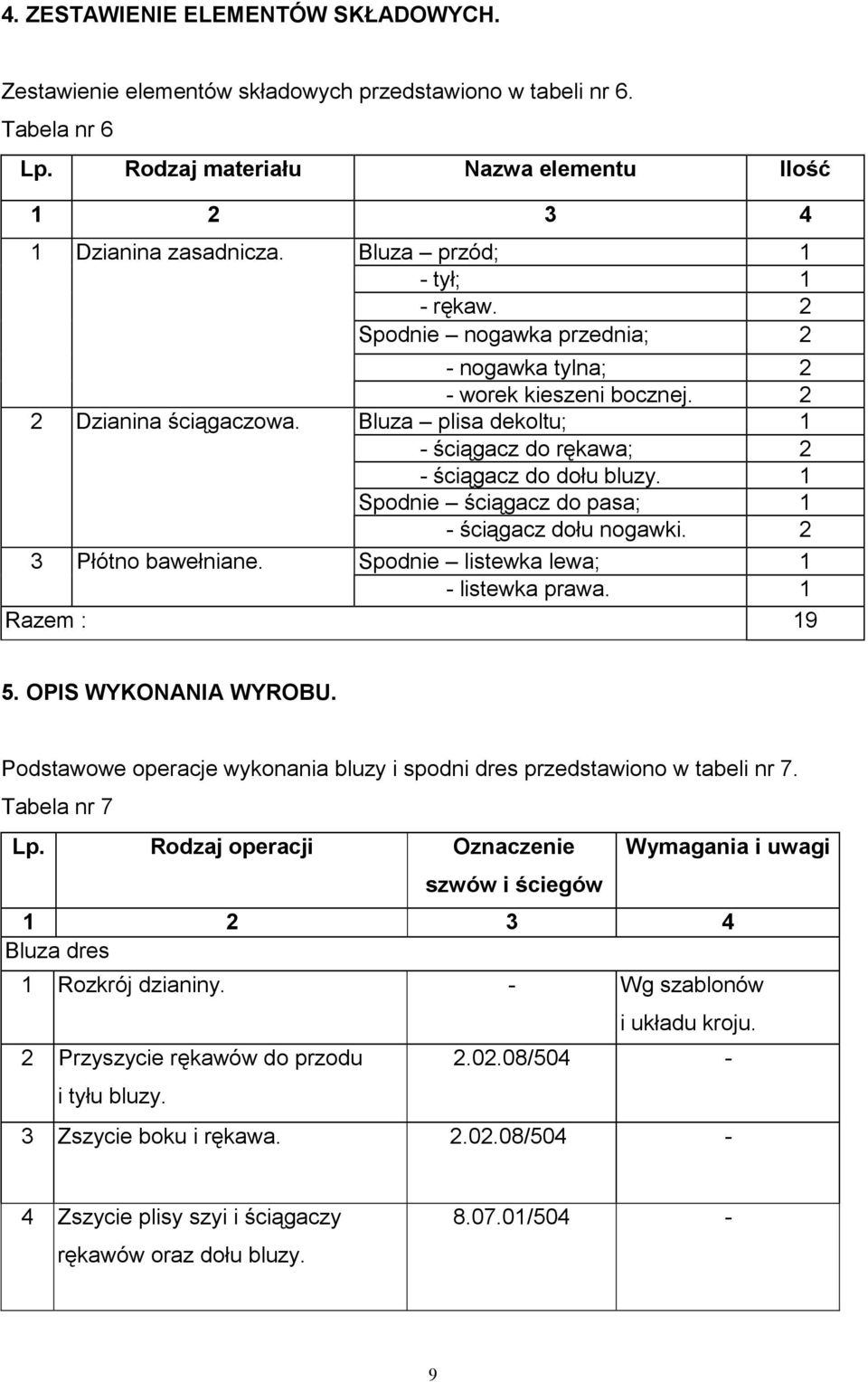

9 4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. Zestawienie elementów składowych przedstawiono w tabeli nr 6. Tabela nr 6 Lp. Rodzaj materiału Nazwa elementu Ilość Dzianina zasadnicza. 2 Dzianina ściągaczowa. Bluza przód; 1 - tył; 1 - rękaw. 2 Spodnie nogawka przednia; 2 - nogawka tylna; 2 - worek kieszeni bocznej. 2 Bluza plisa dekoltu; 1 - ściągacz do rękawa; 2 - ściągacz do dołu bluzy. 1 Spodnie ściągacz do pasa; 1 - ściągacz dołu nogawki. 2 3 Płótno bawełniane. Spodnie listewka lewa; 1 - listewka prawa. 1 Razem : OPIS WYKONANIA WYROBU. Podstawowe operacje wykonania bluzy i spodni dres przedstawiono w tabeli nr 7. Tabela nr 7 Lp. Rodzaj operacji Oznaczenie szwów i ściegów Wymagania i uwagi Bluza dres 1 Rozkrój dzianiny. - Wg szablonów 2 Przyszycie rękawów do przodu i tyłu bluzy. i układu kroju /504-3 Zszycie boku i rękawa /504-4 Zszycie plisy szyi i ściągaczy rękawów oraz dołu bluzy /504-9

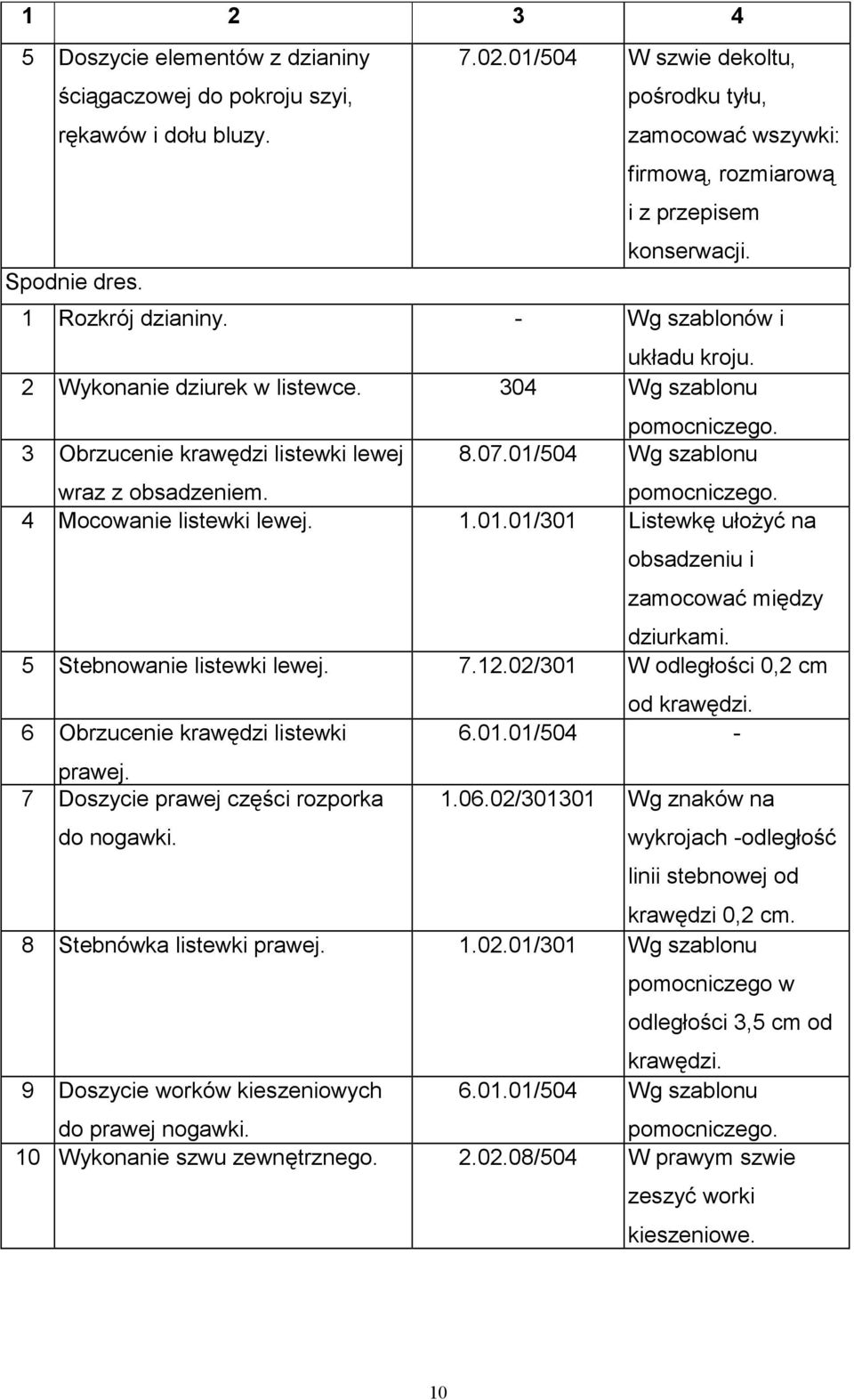

10 Doszycie elementów z dzianiny ściągaczowej do pokroju szyi, rękawów i dołu bluzy. Spodnie dres /504 W szwie dekoltu, pośrodku tyłu, zamocować wszywki: firmową, rozmiarową i z przepisem konserwacji. 1 Rozkrój dzianiny. - Wg szablonów i układu kroju. 2 Wykonanie dziurek w listewce. 304 Wg szablonu 3 Obrzucenie krawędzi listewki lewej pomocniczego /504 Wg szablonu wraz z obsadzeniem. pomocniczego. 4 Mocowanie listewki lewej /301 Listewkę ułoŝyć na obsadzeniu i zamocować między dziurkami. 5 Stebnowanie listewki lewej /301 W odległości 0,2 cm 6 Obrzucenie krawędzi listewki prawej. 7 Doszycie prawej części rozporka do nogawki. od krawędzi / / Wg znaków na wykrojach -odległość linii stebnowej od krawędzi 0,2 cm. 8 Stebnówka listewki prawej /301 Wg szablonu 9 Doszycie worków kieszeniowych pomocniczego w odległości 3,5 cm od krawędzi /504 Wg szablonu do prawej nogawki. pomocniczego. 10 Wykonanie szwu zewnętrznego /504 W prawym szwie zeszyć worki kieszeniowe. 10

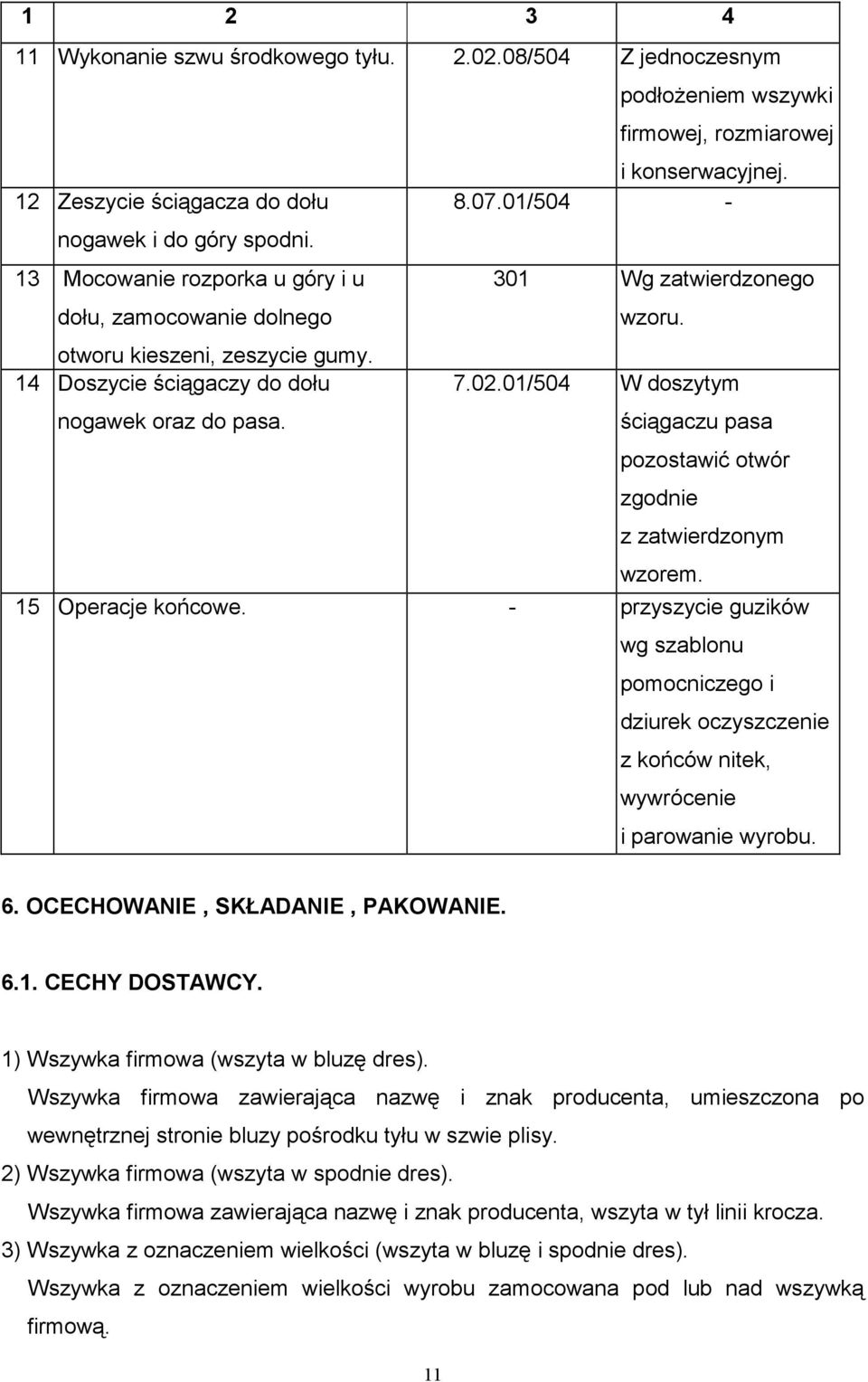

11 Wykonanie szwu środkowego tyłu /504 Z jednoczesnym podłoŝeniem wszywki firmowej, rozmiarowej i konserwacyjnej. 12 Zeszycie ściągacza do dołu /504 - nogawek i do góry spodni. 13 Mocowanie rozporka u góry i u dołu, zamocowanie dolnego 301 Wg zatwierdzonego wzoru. otworu kieszeni, zeszycie gumy. 14 Doszycie ściągaczy do dołu nogawek oraz do pasa /504 W doszytym ściągaczu pasa pozostawić otwór zgodnie z zatwierdzonym wzorem. 15 Operacje końcowe. - przyszycie guzików wg szablonu pomocniczego i dziurek oczyszczenie z końców nitek, wywrócenie i parowanie wyrobu. 6. OCECHOWANIE, SKŁADANIE, PAKOWANIE CECHY DOSTAWCY. 1) Wszywka firmowa (wszyta w bluzę dres). Wszywka firmowa zawierająca nazwę i znak producenta, umieszczona po wewnętrznej stronie bluzy pośrodku tyłu w szwie plisy. 2) Wszywka firmowa (wszyta w spodnie dres). Wszywka firmowa zawierająca nazwę i znak producenta, wszyta w tył linii krocza. 3) Wszywka z oznaczeniem wielkości (wszyta w bluzę i spodnie dres). Wszywka z oznaczeniem wielkości wyrobu zamocowana pod lub nad wszywką firmową. 11

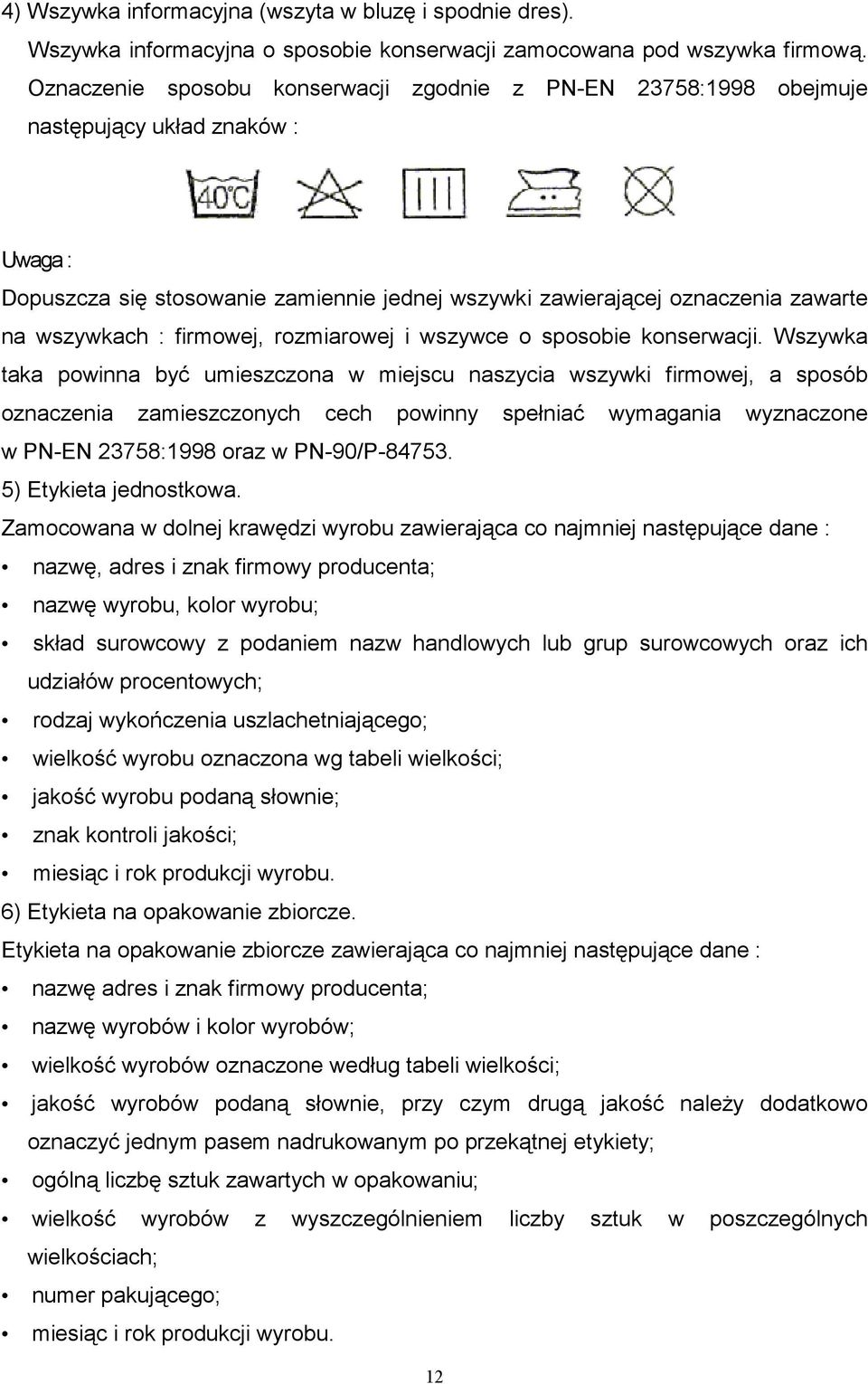

12 4) Wszywka informacyjna (wszyta w bluzę i spodnie dres). Wszywka informacyjna o sposobie konserwacji zamocowana pod wszywka firmową. Oznaczenie sposobu konserwacji zgodnie z PN-EN 23758:1998 obejmuje następujący układ znaków : Uwaga : Dopuszcza się stosowanie zamiennie jednej wszywki zawierającej oznaczenia zawarte na wszywkach : firmowej, rozmiarowej i wszywce o sposobie konserwacji. Wszywka taka powinna być umieszczona w miejscu naszycia wszywki firmowej, a sposób oznaczenia zamieszczonych cech powinny spełniać wymagania wyznaczone w PN-EN 23758:1998 oraz w PN-90/P ) Etykieta jednostkowa. Zamocowana w dolnej krawędzi wyrobu zawierająca co najmniej następujące dane : nazwę, adres i znak firmowy producenta; nazwę wyrobu, kolor wyrobu; skład surowcowy z podaniem nazw handlowych lub grup surowcowych oraz ich udziałów procentowych; rodzaj wykończenia uszlachetniającego; wielkość wyrobu oznaczona wg tabeli wielkości; jakość wyrobu podaną słownie; znak kontroli jakości; miesiąc i rok produkcji wyrobu. 6) Etykieta na opakowanie zbiorcze. Etykieta na opakowanie zbiorcze zawierająca co najmniej następujące dane : nazwę adres i znak firmowy producenta; nazwę wyrobów i kolor wyrobów; wielkość wyrobów oznaczone według tabeli wielkości; jakość wyrobów podaną słownie, przy czym drugą jakość naleŝy dodatkowo oznaczyć jednym pasem nadrukowanym po przekątnej etykiety; ogólną liczbę sztuk zawartych w opakowaniu; wielkość wyrobów z wyszczególnieniem liczby sztuk w poszczególnych wielkościach; numer pakującego; miesiąc i rok produkcji wyrobu. 12

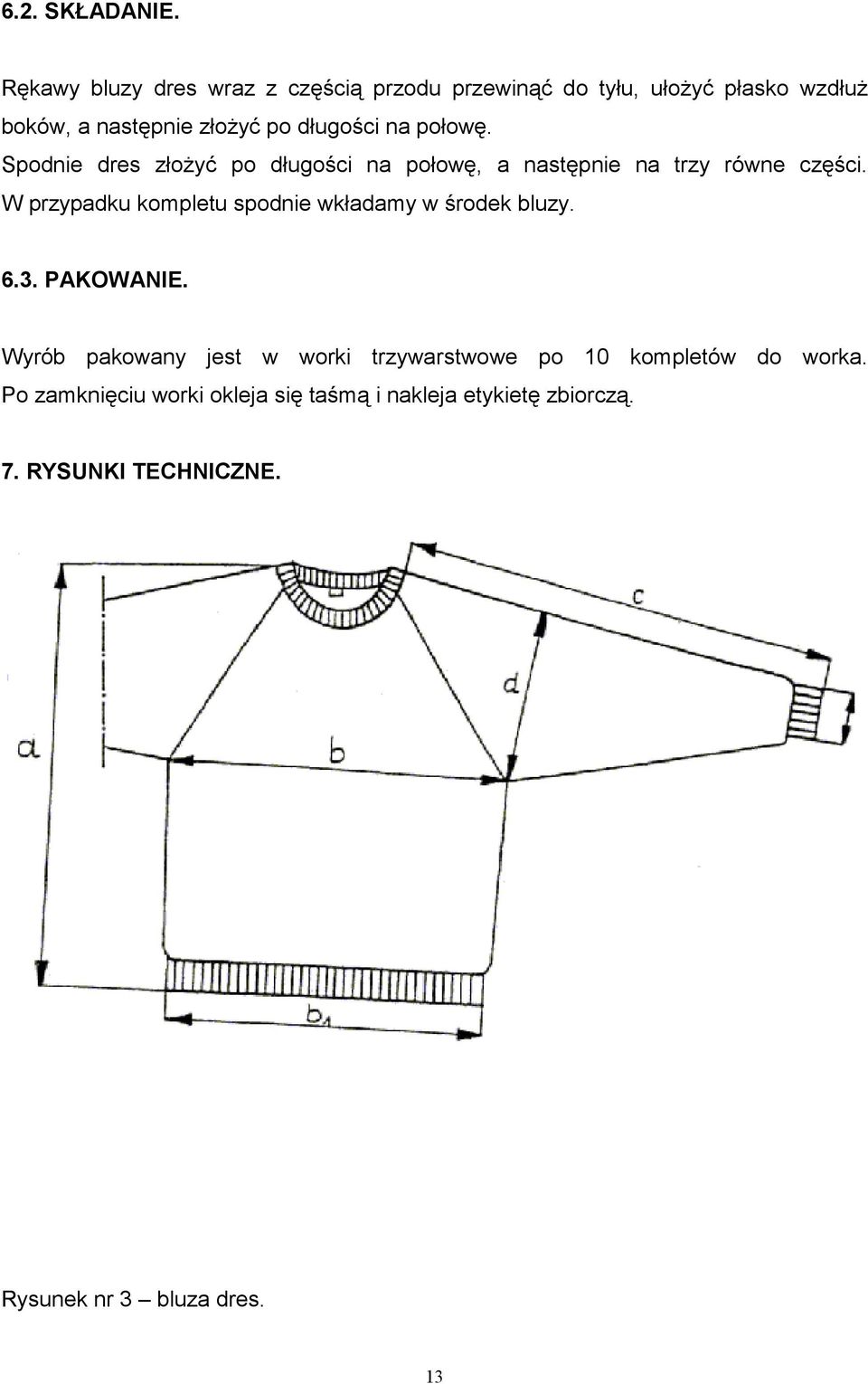

13 6.2. SKŁADANIE. Rękawy bluzy dres wraz z częścią przodu przewinąć do tyłu, ułoŝyć płasko wzdłuŝ boków, a następnie złoŝyć po długości na połowę. Spodnie dres złoŝyć po długości na połowę, a następnie na trzy równe części. W przypadku kompletu spodnie wkładamy w środek bluzy PAKOWANIE. Wyrób pakowany jest w worki trzywarstwowe po 10 kompletów do worka. Po zamknięciu worki okleja się taśmą i nakleja etykietę zbiorczą. 7. RYSUNKI TECHNICZNE. Rysunek nr 3 bluza dres. 13

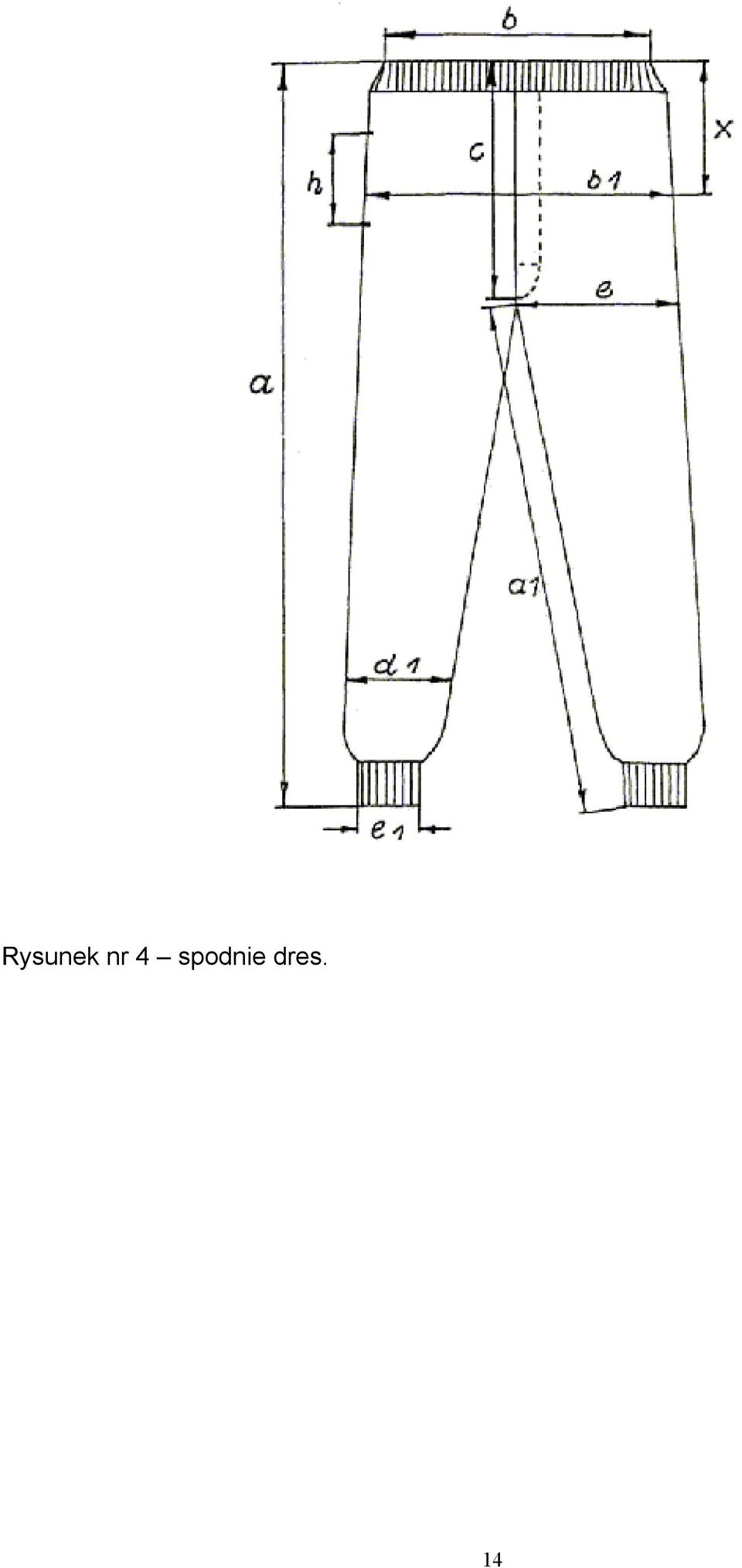

14 Rysunek nr 4 spodnie dres. 14

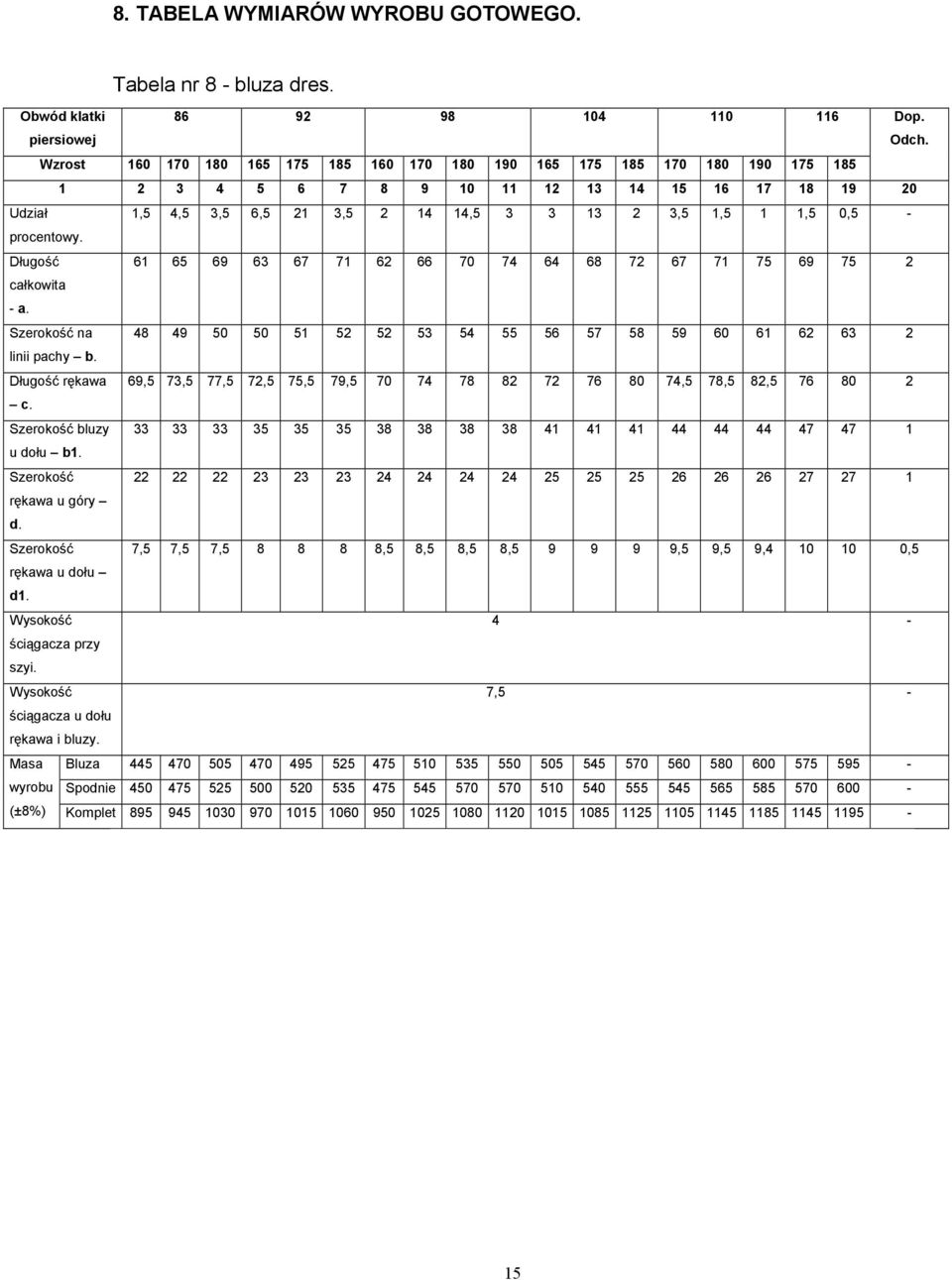

15 8. TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela nr 8 - bluza dres. Obwód klatki Dop. piersiowej Odch. Wzrost Udział 1,5 4,5 3,5 6,5 21 3, , ,5 1,5 1 1,5 0,5 - procentowy. Długość całkowita - a. Szerokość na linii pachy b. Długość rękawa 69,5 73,5 77,5 72,5 75,5 79, ,5 78,5 82, c. Szerokość bluzy u dołu b1. Szerokość rękawa u góry d. Szerokość 7,5 7,5 7, ,5 8,5 8,5 8, ,5 9,5 9, ,5 rękawa u dołu d1. Wysokość 4 - ściągacza przy szyi. Wysokość 7,5 - ściągacza u dołu rękawa i bluzy. Masa Bluza wyrobu Spodnie (±8%) Komplet

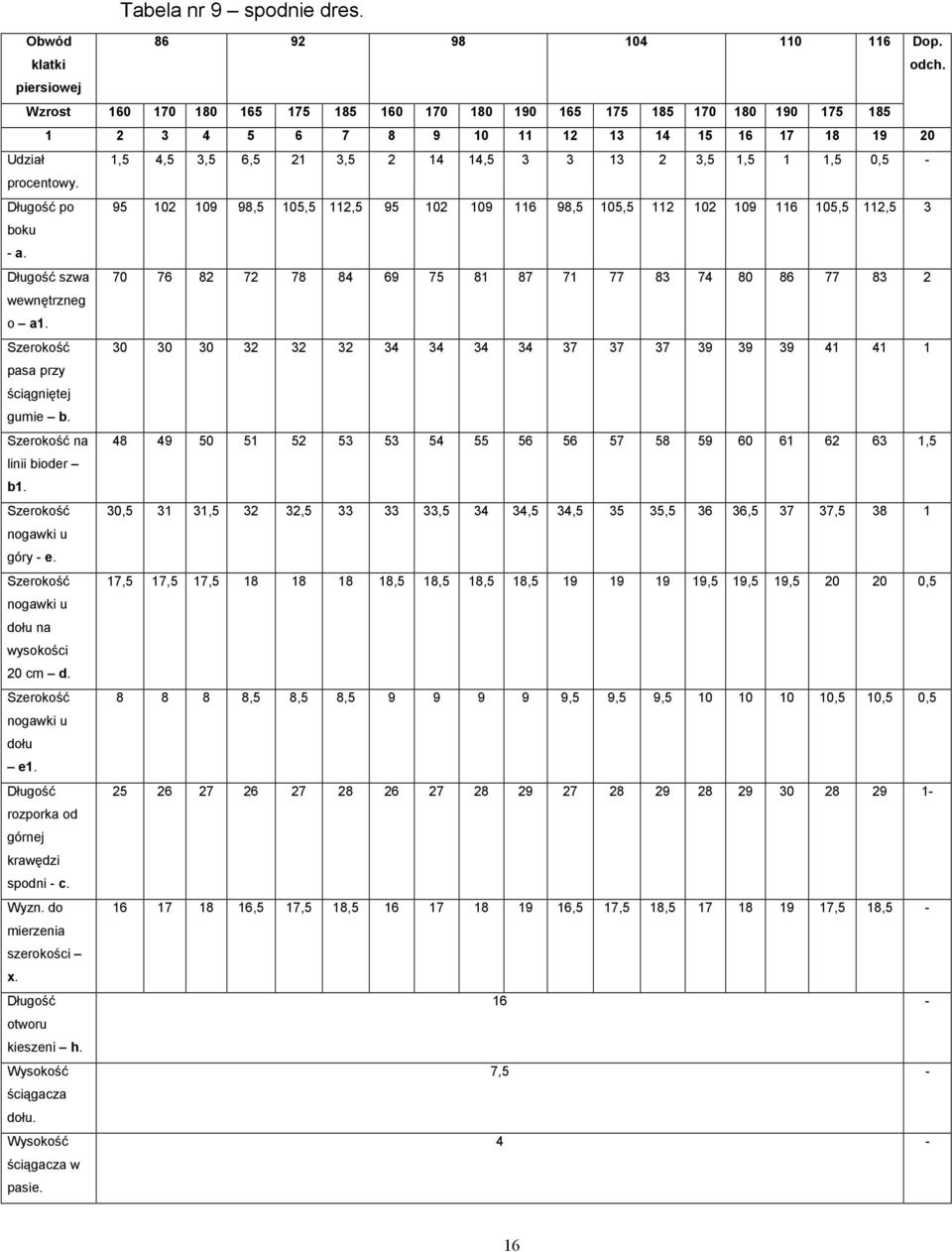

16 Tabela nr 9 spodnie dres. Obwód Dop. klatki odch. piersiowej Wzrost Udział 1,5 4,5 3,5 6,5 21 3, , ,5 1,5 1 1,5 0,5 - procentowy. Długość po ,5 105,5 112, ,5 105, ,5 112,5 3 boku - a. Długość szwa wewnętrzneg o a1. Szerokość pasa przy ściągniętej gumie b. Szerokość na ,5 linii bioder b1. Szerokość 30, , , , ,5 34, , , , nogawki u góry - e. Szerokość 17,5 17,5 17, ,5 18,5 18,5 18, ,5 19,5 19, ,5 nogawki u dołu na wysokości 20 cm d. Szerokość ,5 8,5 8, ,5 9,5 9, ,5 10,5 0,5 nogawki u dołu e1. Długość rozporka od górnej krawędzi spodni - c. Wyzn. do ,5 17,5 18, ,5 17,5 18, ,5 18,5 - mierzenia szerokości x. Długość 16 - otworu kieszeni h. Wysokość 7,5 - ściągacza dołu. Wysokość ściągacza w pasie. 4-16

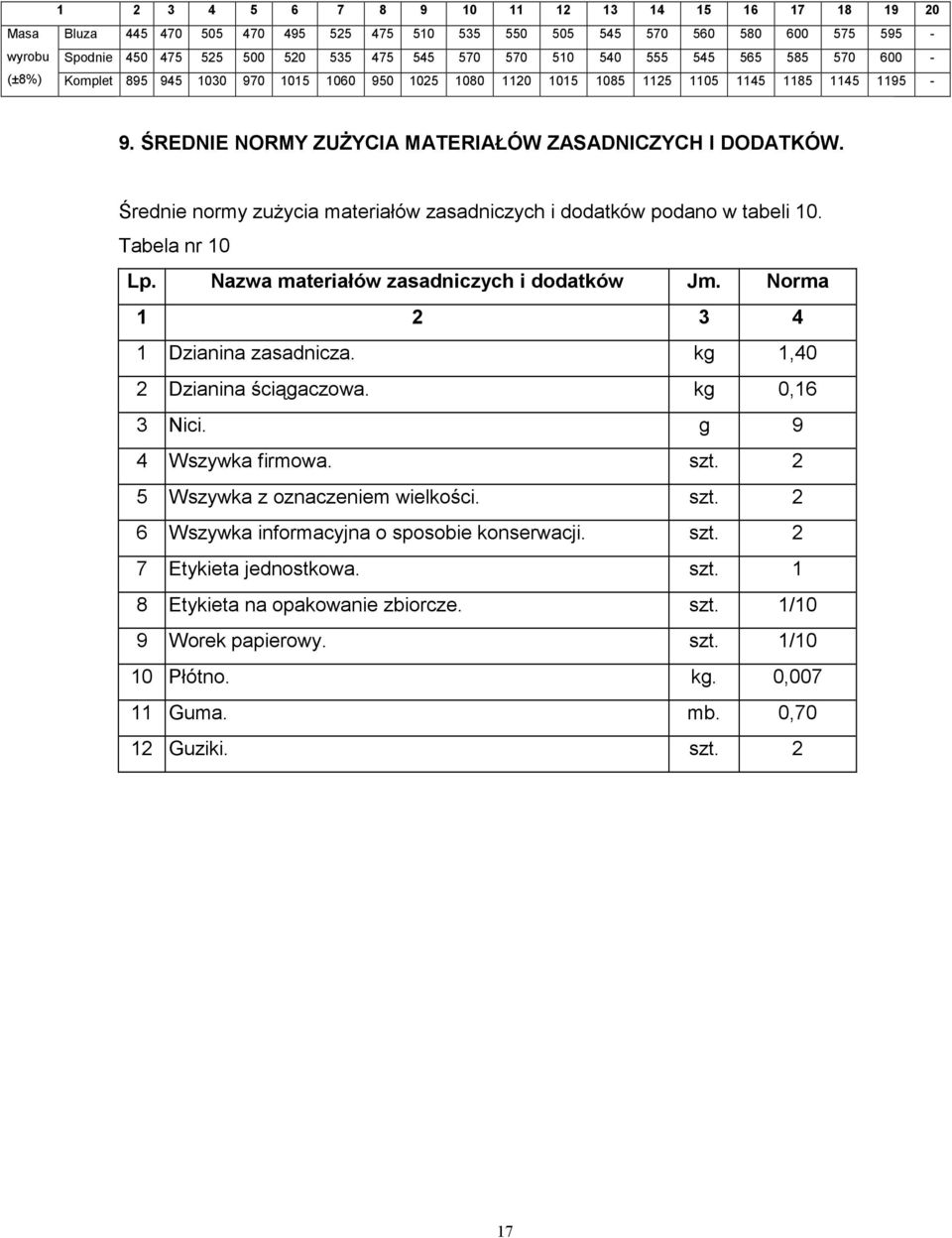

17 Masa Bluza wyrobu Spodnie (±8%) Komplet ŚREDNIE NORMY ZUśYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Średnie normy zuŝycia materiałów zasadniczych i dodatków podano w tabeli 10. Tabela nr 10 Lp. Nazwa materiałów zasadniczych i dodatków Jm. Norma Dzianina zasadnicza. kg 1,40 2 Dzianina ściągaczowa. kg 0,16 3 Nici. g 9 4 Wszywka firmowa. szt. 2 5 Wszywka z oznaczeniem wielkości. szt. 2 6 Wszywka informacyjna o sposobie konserwacji. szt. 2 7 Etykieta jednostkowa. szt. 1 8 Etykieta na opakowanie zbiorcze. szt. 1/10 9 Worek papierowy. szt. 1/10 10 Płótno. kg. 0, Guma. mb. 0,70 12 Guziki. szt. 2 17

18 10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. Lp. Data Zmiana dotyczy (str. i ewent. treść zmiany) Akceptacja (data i podpis) Uwagi 18
