1 Załącznik 1a do SIWZ BIURO OCHRONY RZĄDU DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA RĘKAWICZKI LETNIE KOLORU CZARNEGO Nr ewidencyjny - 12/BOR/2010

2 SPIS TREŚCI 1. Fotografia wyrobu Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Wymagania dla skóry i dzianiny podszewkowej Rodzaje szwów i ściegów maszynowych Zestawienie elementów składowych Opis wykonania Cechowanie, składanie i pakowanie Gwarancja Rysunki konstrukcyjne Tabele wymiarów Tabela wymiarów elementów składowych wyrobu Tabela wymiarów wyrobu gotowego Arkusz ewidencji wprowadzonych zmian. 11 str. 2

3 1. FOTOGRAFIA WYROBU. Fotografia nr 1 rękawiczki letnie koloru czarnego. str. 3

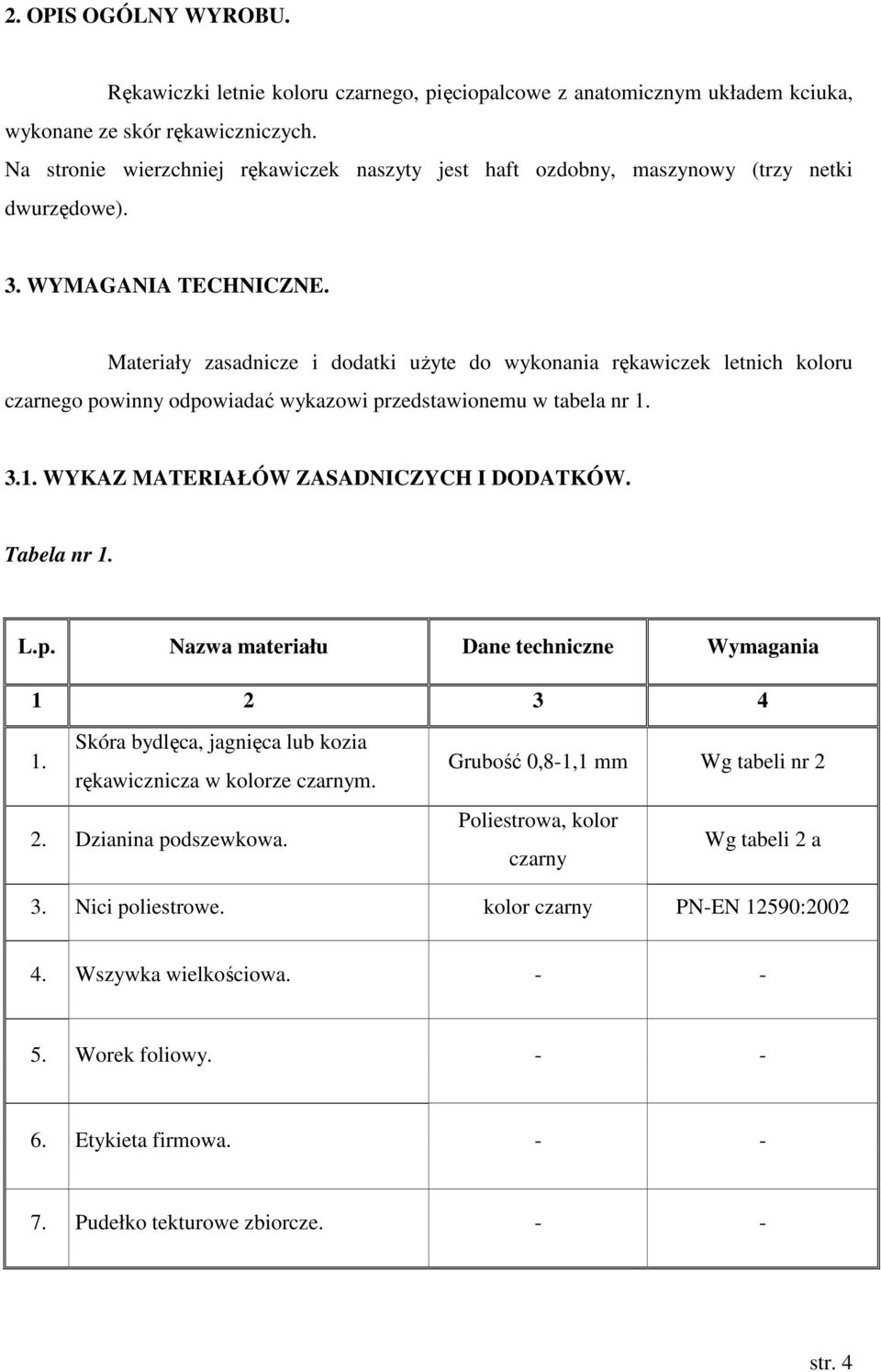

4 2. OPIS OGÓLNY WYROBU. Rękawiczki letnie koloru czarnego, pięciopalcowe z anatomicznym układem kciuka, wykonane ze skór rękawiczniczych. Na stronie wierzchniej rękawiczek naszyty jest haft ozdobny, maszynowy (trzy netki dwurzędowe). 3. WYMAGANIA TECHNICZNE. Materiały zasadnicze i dodatki użyte do wykonania rękawiczek letnich koloru czarnego powinny odpowiadać wykazowi przedstawionemu w tabela nr WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1. L.p. Nazwa materiału Dane techniczne Wymagania Skóra bydlęca, jagnięca lub kozia rękawicznicza w kolorze czarnym. 2. Dzianina podszewkowa. Grubość 0,8-1,1 mm Wg tabeli nr 2 Poliestrowa, kolor czarny Wg tabeli 2 a 3. Nici poliestrowe. kolor czarny PN-EN 12590: Wszywka wielkościowa Worek foliowy Etykieta firmowa Pudełko tekturowe zbiorcze. - - str. 4

5 3.2. WYMAGANIA DLA SKÓRY I DZIANINY PODSZEWKOWEJ. Tabela nr 2. L.p. Nazwa wskaźnika. J.m. Wartość wskaźnika Metoda badań Grubość. mm 0,8 1,1 PN-EN ISO 2589: Odporność powłoki kryjącej na tarcie, Stopień skali PN-EN ISO 11640:2000 nie mniej niż: - tarcie suche po 50 cyklach, - tarcie mokre po 10 cyklach szarej na materiale trącym Odporność barwy na krople wody (w Stopień skali 3 PN-EN ISO 15700:2001 odniesieniu do pozostawionej na 24 h), nie mniej niż: szarej (brak pęcherzy i fizycznych zmian na powierzchni skóry) 4. Wydłużenie przy obciążeniu 2 N/mm 2, % 20 PN-EN ISO 3376:2005 nie mniej niż: 5. Siła rozdzierająca, nie mniej niż: N 15 PN-EN ISO : Zawartość chromu (VI). mg/kg Nie wykrywalny PN-EN ISO 20344:2007 p (eqv. PN-P :2002 metoda A) 7. Wartość ph, nie mniej niż: - 3,2 PN-EN ISO 4045: Liczba deferencji dla ph mniejszego niż 4, nie więcej niż: - 0,7 str. 5

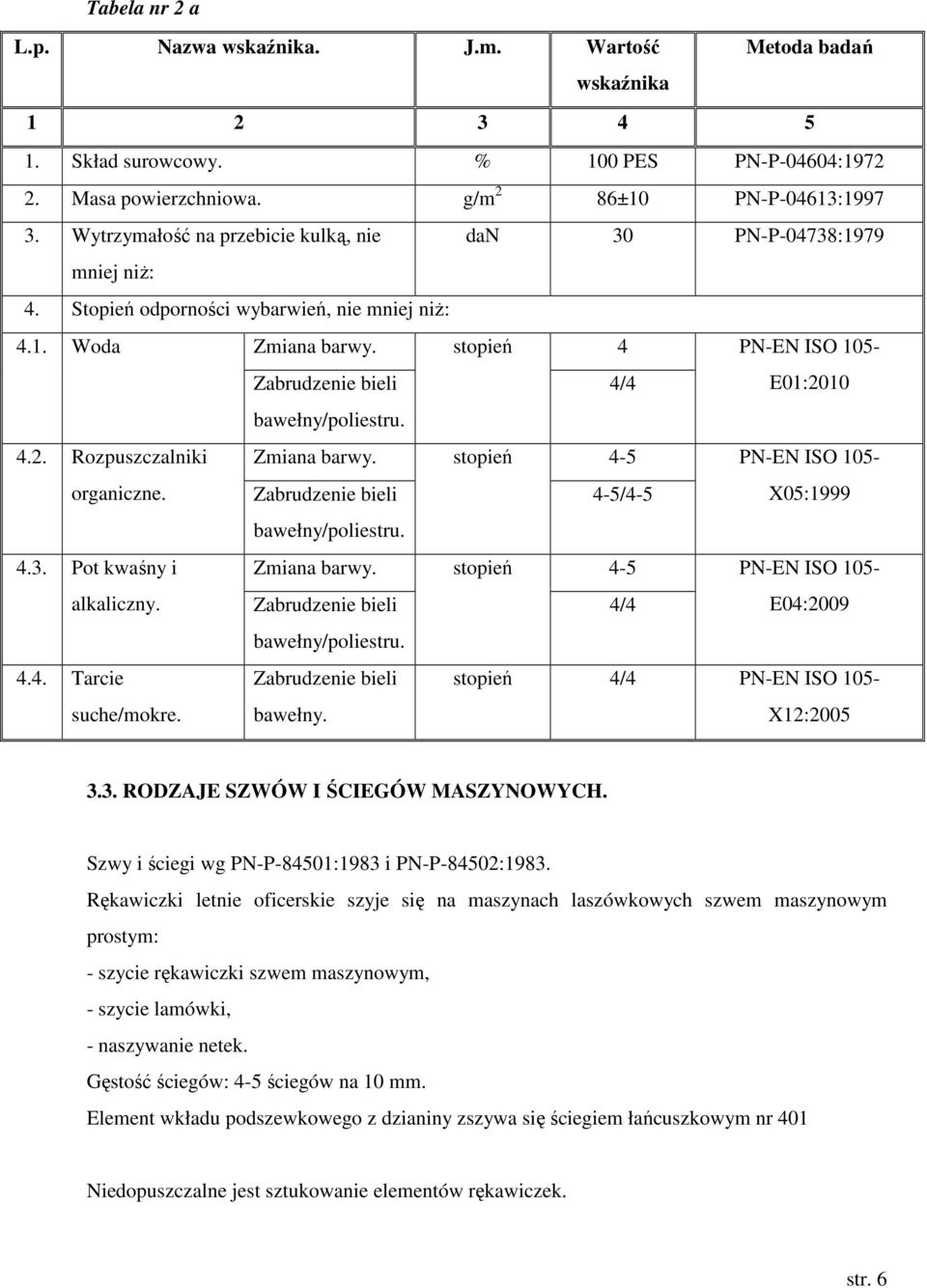

6 Tabela nr 2 a L.p. Nazwa wskaźnika. J.m. Wartość wskaźnika Metoda badań Skład surowcowy. % 100 PES PN-P-04604: Masa powierzchniowa. g/m 2 86±10 PN-P-04613: Wytrzymałość na przebicie kulką, nie dan 30 PN-P-04738:1979 mniej niż: 4. Stopień odporności wybarwień, nie mniej niż: 4.1. Woda Zmiana barwy. stopień 4 PN-EN ISO 105- Zabrudzenie bieli 4/4 E01:2010 bawełny/poliestru Rozpuszczalniki Zmiana barwy. stopień 4-5 PN-EN ISO 105- organiczne. Zabrudzenie bieli 4-5/4-5 X05:1999 bawełny/poliestru Pot kwaśny i Zmiana barwy. stopień 4-5 PN-EN ISO 105- alkaliczny. Zabrudzenie bieli 4/4 E04:2009 bawełny/poliestru Tarcie suche/mokre. Zabrudzenie bieli bawełny. stopień 4/4 PN-EN ISO 105- X12: RODZAJE SZWÓW I ŚCIEGÓW MASZYNOWYCH. Szwy i ściegi wg PN-P-84501:1983 i PN-P-84502:1983. Rękawiczki letnie oficerskie szyje się na maszynach laszówkowych szwem maszynowym prostym: - szycie rękawiczki szwem maszynowym, - szycie lamówki, - naszywanie netek. Gęstość ściegów: 4-5 ściegów na 10 mm. Element wkładu podszewkowego z dzianiny zszywa się ściegiem łańcuszkowym nr 401 Niedopuszczalne jest sztukowanie elementów rękawiczek. str. 6

7 4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. Zestawienie elementów składowych na 1 parę rękawiczek. Tabela nr 3. L.p. Elementy składowe Ilość ( w szt.) Gryf: część zasadnicza pokrywająca stronę dłoniową i nadgarstkową. Kciuk: część rękawiczki pokrywająca kciuk. Strzałka: boczna część palca Lamówka OPIS WYKONANIA. Proces produkcji rękawiczek letnich koloru czarnego obejmuje następujące etapy: - rozciąganie skór oraz dzianiny, - numerowanie elementów składowych, - sztancowanie na wykrojnikach, - nakładanie i dobieranie strzałek i kciuków, - haftowanie netek, - przewlekanie netek, - zszywanie części skórzanej oraz podszewki, - zawijanie i przeszycie lamówki z podłożeniem wszywki, - obcinanie lamówki, - prasowanie, - łączenie w pary i metkowanie, - pakowanie. Obie półpary rękawiczek powinny być połączone ze sobą w sposób trwały za pomocą tasiemki lub nitki, umożliwiający ich rozłączenie bez uszkodzenia rękawiczek. str. 7

8 6. CECHOWANIE, SKŁADANIE I PAKOWANIE. Każda para rękawiczek letnich koloru czarnego od wewnątrz (rękawica prawa) wyposażona jest we wszywkę rozmiarową. Rękawiczki z przymocowaną etykietą firmową należy pakować w woreczki foliowe. Etykieta firmowa powinna zawierać: - nazwę producenta, - nazwę wyrobu, - numer wzoru, - znak K.J., - rozmiar, - datę produkcji. Rękawiczki pakuje się po jednej parze w torebki foliowe a następnie po 25 par jednego rozmiaru w pudełka zbiorcze. Pudełko zbiorcze powinno posiadać etykietę umieszczoną na zewnętrznej stronie zawierającą dane: - nazwę producenta, - nazwę wyrobu, - numer wzoru, - ilość par, - rozmiar, - rok produkcji. 7. GWARANCJA. Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. str. 8

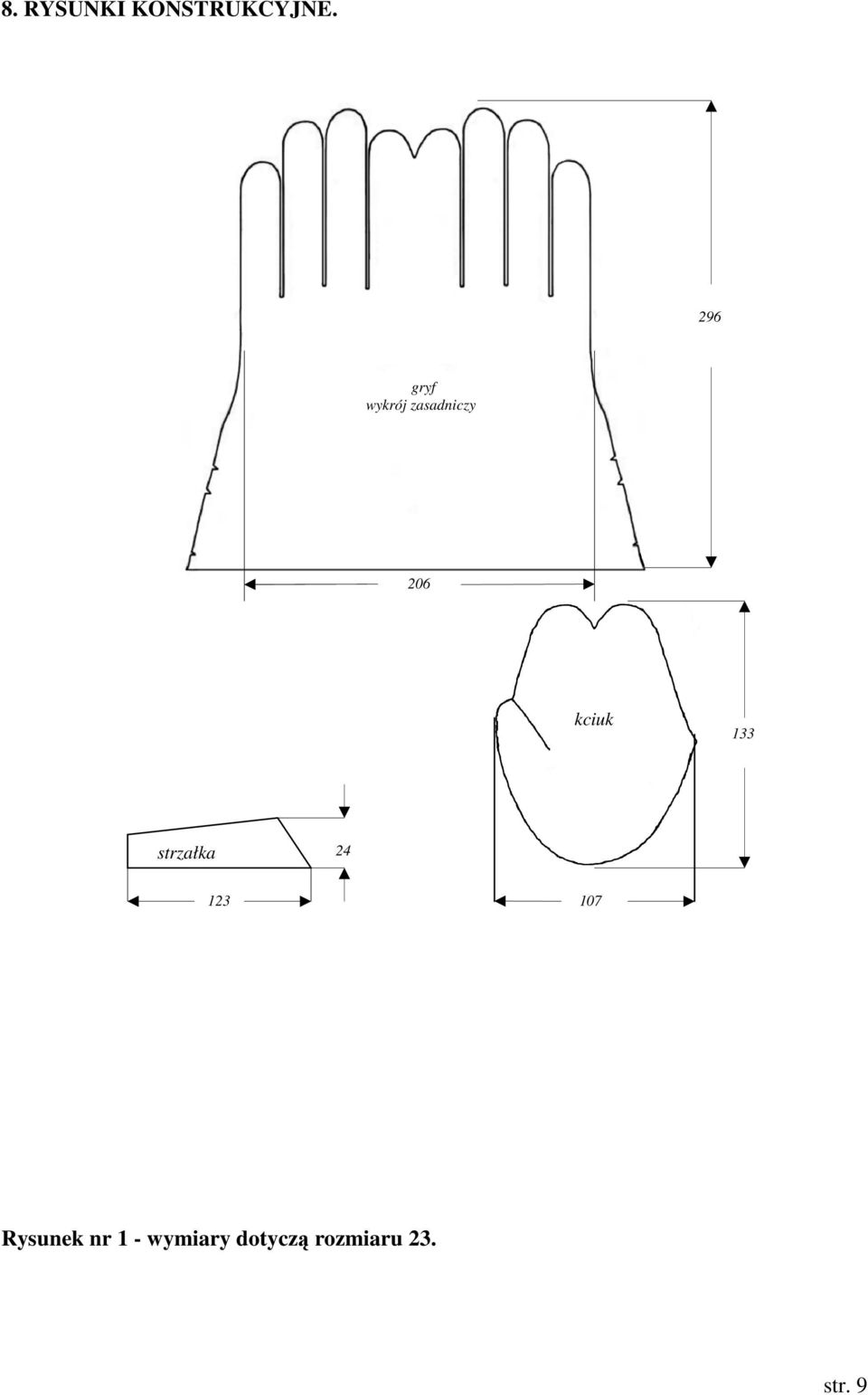

9 8. RYSUNKI KONSTRUKCYJNE. 296 gryf wykrój zasadniczy 206 kciuk 133 strzałka Rysunek nr 1 - wymiary dotyczą rozmiaru 23. str. 9

10 9. TABELE WYMIARÓW TABELA WYMIARÓW ELEMENTÓW SKŁADOWYCH WYROBU. Tabela nr 4. Rozmiar Wymiar (mm) Długość całkowita Obwód rękawiczki Długość kciuka TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela nr5. Wymiar (mm) Rozmiar Tolerancja [ mm ] Długość całkowita ± 2 Szerokość rękawiczki ± 2 Długość kciuka ± 2 Długość mankietu ± 1 str. 10

11 10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. L.p. Data Wprowadzona zmiana (data i podpis) Akceptacja (data i podpis) Uwagi str. 11
