Załącznik nr 7 do SIWZ BIURO OCHRONY RZĄDU. Dokumentacja techniczno-technologiczna wz. 18/BOR SWETER OFICERA BIURA OCHRONY RZĄDU

Transkrypt

1 Załącznik nr 7 do SIWZ BIURO OCHRONY RZĄDU Dokumentacja techniczno-technologiczna wz. 18/BOR SWETER OFICERA BIURA OCHRONY RZĄDU

2 SPIS TREŚCI 1. Rysunek modelowy swetra oficera BOR Opis ogólny swetra oficera BOR Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Charakterystyka dzianiny Zestawienie maszyn dziewiarskich i szwalniczych Zestawienie szwów i ściegów Tabela klasyfikacji wielkości Opis wykonania swetra oficera BOR Cechowanie, składanie i pakowanie Rysunki techniczne swetra oficera BOR Tabela wymiarów wyrobu gotowego Średnie normy zuŝycia materiałów zasadniczych i dodatków Arkusz ewidencji wprowadzonych zmian. 15 2

3 1. RYSUNEK MODELOWY SWETRA OFICERA BOR. Rysunek nr 1 sweter oficera BOR przód. Rysunek nr 2 sweter oficera tył. 3

4 2. OPIS OGÓLNY SWETRA OFICERA BOR. Sweter oficera Biura Ochrony Rządu wykonany jest z dzianiny wełnianej o składzie surowcowym 50% wełny 50% akrylu. Sweter u dołu i przy rękawach oraz przy szyi wykończony jest ściągaczem o splocie dwuprawym 1 x 1. Rękawy wszyte klasycznie, w połowie ściągacza otwór na kciuk. Sweter posiada aplikacje z tkaniny w skład, których wchodzą : 1) łaty barkowe; 2) łaty rękawów; 3) kieszeń patką z krytym zapięciem na guzik; 4) naramienniki z krytym zapięciem na guzik. W korpusach i rękawach na wysokości pachy znajduje się pasek w dodatkowym kolorze. Po prawej stronie przodu na pasku widnieje haftowany napis BOR". 3. WYMAGANIA TECHNICZNE. Do wykonania swetra oficera BOR niezbędna jest zatwierdzona dokumentacja techniczno technologiczna oraz wzór WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 1 Lp. Rodzaj materiału i dodatku Charakterystyka materiału Przędza dzianiny zasadniczej. Wełna 50%, Akryl 50%, 42 tex x 2. 2 Tkanina. Figuro 2/150, PES 48%, C0 52%. 3 Nici poliestrowe. 120 dtex x 2. 4 Guziki. - 5 Gumitex. Tylko w ściągaczu rękawa - 1 rządek. 6 Zamek. - 7 Taśma samoszczepna. - 8 Polar. - 9 Taśma bawełniana. - 4

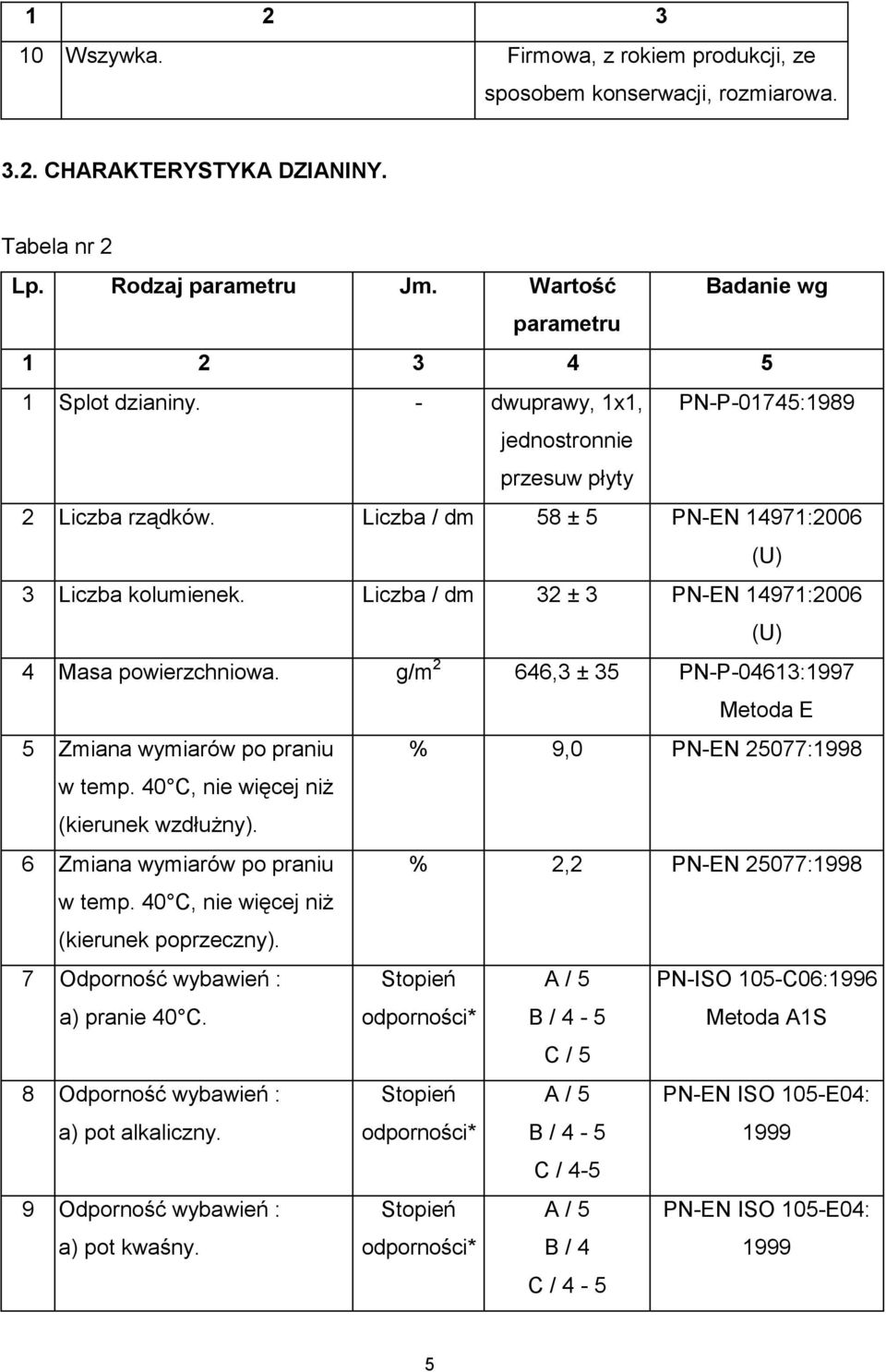

5 Wszywka. Firmowa, z rokiem produkcji, ze sposobem konserwacji, rozmiarowa CHARAKTERYSTYKA DZIANINY. Tabela nr 2 Lp. Rodzaj parametru Jm. Wartość Badanie wg parametru Splot dzianiny. - dwuprawy, 1x1, PN-P-01745:1989 jednostronnie przesuw płyty 2 Liczba rządków. Liczba / dm 58 ± 5 PN-EN 14971:2006 (U) 3 Liczba kolumienek. Liczba / dm 32 ± 3 PN-EN 14971:2006 (U) 4 Masa powierzchniowa. g/m 2 646,3 ± 35 PN-P-04613:1997 Metoda E 5 Zmiana wymiarów po praniu % 9,0 PN-EN 25077:1998 w temp. 40 C, nie więcej niŝ (kierunek wzdłuŝny). 6 Zmiana wymiarów po praniu % 2,2 PN-EN 25077:1998 w temp. 40 C, nie więcej niŝ (kierunek poprzeczny). 7 Odporność wybawień : a) pranie 40 C. Stopień odporności* A / 5 B / 4-5 PN-ISO 105-C06:1996 Metoda A1S C / 5 8 Odporność wybawień : a) pot alkaliczny. Stopień odporności* A / 5 B / 4-5 PN-EN ISO 105-E04: 1999 C / Odporność wybawień : a) pot kwaśny. Stopień odporności* A / 5 B / 4 C / 4-5 PN-EN ISO 105-E04:

6 *Uwagi : A/ - zmiana barwy danej próby; B/ - zabrudzenie bieli tkaniny towarzyszącej wełna; C/ - zabrudzenie bieli tkaniny towarzyszącej akryl ZESTAWIENIE MASZYN DZIEWIARSKICH I SZWALNICZYCH. Tabela nr 3 Lp. Rodzaj maszyny Typ Szydełkarka płaska. UNIVERSAL E7 2 Stebnówka. łańcuszkowa płaska 3 Stebnówka. płaska dwugłowa (rozstaw 4,8) 4 Stebnówka. płaska jednogłowa 5 Overlock. czteronitkowy 6 Dziurkarka. bieliźniana 7 Guzikarka ZESTAWIENIE SZWÓW I ŚCIEGÓW. Szwy i ściegi oznaczono według PN-P-84501:1983 i PN-P-84502:1983. Tabela nr 4 Lp. Rodzaj szwu / ściegu Miejsce zastosowania /301 Odszycie patki kieszeni /504 Szwy boczne, barkowe, rękawa oraz wszycie rękawa / Ostebnowanie patki kieszeni / Naszycie kieszeni, patki oraz aplikacji na rękawach / Naszycie aplikacji na przodzie i tyle /101 Wszycie plisy dekoltu, podszycie dołu wyrobu /301 Naszycie taśmy samoszczepnej /301 Uszycie naramienników /301 Uszycie kieszeni. 6

7 Zalecana gęstość ściegów : a) stebnowych - 45/dm, b) overlockowych - 50/dm TABELA KLASYFIKACJI WIELKOŚCI. Tabela nr 5 Wzrost Obwód klatki piersiowej X 170 X X 175 X X 180 X X 185 X 4. OPIS WYKONANIA SWETRA OFICERA BOR. Tabela nr 6 Lp. Rodzaj operacji Wymagania i uwagi Stabilizacja dzianiny. Parowanie na stabilizatorze parowym, leŝakowanie 48 godzin. 2 Rozkrój dzianiny oraz aplikacji. Według szablonów. 3 Naszycie aplikacji na przodzie i tyle - wyrobu. 4 Naszycie aplikacji na rękawach. - 5 Wykonanie dziurek w naramiennikach Wg szablonu. i patce kieszeni. 6 Odszycie o ostebnowanie naramienników. - 7 Naszycie taśmy samoszczepnej na PowyŜej paska na rękawie. rękawie 8 Odszycie i ostebnowanie patki kieszeni. - 9 Obrzucenie, podwinięcie i zeszycie górnej krawędzi kieszeni. - 7

8 Naszycie patki kieszeni oraz kieszeni na rękawie. W patce pozostawiono otwór na długopis. 11 Zeszycie ramion, boków, rękawów. PowyŜej ściągacza wszyć wszywkę ze sposobem konserwacji i rokiem prod. 12 Wszycie plisy do podkroju szyi wykończonym polarem i zamkiem. Przy podkroju szyi pośrodku szyi wszyć wszywkę firmową i rozmiarowi. 13 Przyszycie guzików. Guzik przyszyć na szwie ramieniowymi na kieszeni. 14 Podwinięcie dołu swetra Operacje końcowe. Oczyszczenie z końców nitek, wywrócenie i parowanie wyrobu. 5. CECHOWANIE, SKŁADANIE I PAKOWANIE. 1) Cechy dostawcy. Wszywka firmowa zawierająca nazwę i znak producenta, umieszczona po wewnętrznej stronie swetra pośrodku podkroju tyłu wszyta pod plisą. Wszywka z oznaczeniem wielkości wyrobu zamocowana pod lub nad wszywka firmową. Wszywka z rokiem produkcji wszyta w lewy bok wyrobu 3cm nad ściągaczem po wewnętrznej stronie wyrobu. Wszywka informacyjna o sposobie konserwacji zamocowana obok lub pod wszywka z rokiem produkcji. Oznaczenie sposobu konserwacji zgodnie z PN-EN 23758:1998 obejmujące następujący układ znaków : Uwaga : Dopuszcza się stosowanie zamiennie jednej wszywki zawierającej oznaczenia zawarte na wszywkach; firmowej, rozmiarowej i wszywce o sposobie konserwacji. Wszywka taka powinna być umieszczona w miejscu naszycia wszywki firmowej, a sposób oznaczenia zamieszczonych cech powinny spełniać wymagania wyznaczone w PN-EN 23758:1998 oraz w PN-EN 84753:

9 Etykieta jednostkowa zamocowana w dolnej krawędzi wyrobu zwierająca, co najmniej następujące dane : - nazwę, adres i znak firmowy producenta; - nazwę wyrobu, numer wzoru i kolor wyrobu; - skład surowcowy z podaniem nazw handlowych lub grup surowcowych oraz ich udziałów procentowych, jeŝeli udział ten jest większy od 10%; - rodzaj wykończenia uszlachetniającego; - wielkość wyrobu oznaczona według tabeli wielkości; - jakość wyrobu podaną słownie; - znak kontroli jakości, miesiąc i rok produkcji wyrobu. Etykieta na opakowanie zbiorcze zawierająca, co najmniej następujące dane : - nazwę, adres i znak firmowy producenta; - nazwę wyrobów, numer wzoru i kolor wyrobów; - jakość wyrobów podaną słownie, przy czym drugą jakość naleŝy dodatkowo oznaczyć jednym pasem nadrukowanym po przekątnej etykiety; - ogólną liczbę sztuk zawartych w opakowaniu; - wielkość wyrobów z wyszczególnieniem liczby sztuk w poszczególnych wielkościach oznaczone według tabeli wielkości; - miesiąc i rok produkcji wyrobu. 2) Składanie. Rękawy wraz z częścią przodu przewinąć do tyłu, ułoŝyć płasko wzdłuŝ boków, a następnie złoŝyć po długości na połowę. 3) Pakowanie. Wyrób pakowany jest do torby polietylenowej, a następnie po 10 sztuk do kartonów. Po zamknięciu kartony okleja się taśmą i nakleja etykietę zbiorczą. 9

10 6. RYSUNKI TECHNICZNE. Rysunek nr 3 przód swetra oficera BOR. 10

11 Rysunek nr 4 tył swetra oficera BOR. Rysunek nr 5 rękaw swetra oficera BOR. 11

12 Rysunek nr 6 kieszeń rękawa swetra oficera BOR. Rysunek nr 7 naramiennik swetra oficera BOR. 12

13 7. TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela nr 7 Oznaczenie Wymiary ciała Dopuszczalne punktu na Ob. Klatki piersiowej odchylenie rysunku wyrobu Wzrost Przód - tył a Długość całkowita. 66,00 70,0 68,0 72,0 68,0 72,0 70,0 74,0 2,0 b Szerokość przodu u dołu łat. 42,0 44,0 46,0 48,0 1,5 c Szerokość pod pachą. 54,0 57,0 60,0 63,0 1,5 c1 Szerokość u dołu. 37,0 40,0 43,0 46,0 1,0 d Szerokość ściągacza u dołu. 7,0 - e Długość szwu barkowego, 12,0 13,0 14,0 15,0 0,5 Rękaw f Długość rękawa. 72,5 74,5 73,5 74,5 73,5 75,5 74,5 76,5 1,5 f1 Szerokość rękawa u góry. 21,0 22,0 23,0 25,0 0,5 f2 Szerokość rękawa u dołu. 9,0 10,0 11,0 12,0 0,5 f3 Wysokość ściągacza rękawa. 15,0 0,5 Łata barkowa g Szerokość łaty barkowej (tył i przód). 10,5 11,5 12,5 13,5 0,5 g1 Długość łaty barkowej (tył i przód). 14,0 16,0 0,5 Łata rękawa h Długość łaty rękawa. 27,0 0,5 h1 Szerokość łaty u góry. 13,0 14,0 15,0 16,0 0,5 h2 Szerokość łaty u dołu. 9,0 0,5 h3 Odległość łaty od dołu. 18,0 20,0 0,5 Kieszeń na rękawie k Długość kieszeni. 15,5 0,5 k1 Szerokość kieszeni. 12,5 0,5 k2 Długość klapki kieszeni. 12,5 0,5 k3 Szerokość klapki kieszeni. 5,5 0,5 k4 Szerokość kieszeni u dołu. 8,5 0,5 k5 Długość otworu na długopis. 3,0 - Naramiennik l Długość naramiennika. 11,5 12,5 13,5 14,5 0,5 l1 Szerokość naramiennika przy rękawie. 5,0 - l2 Szerokość naramiennika przy dziurce. 4,0-13

14 8. ŚREDNIE NORMY ZUśYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 8 Lp. Nazwa materiałów zasadniczych i dodatków Jm. Norma zuŝycia Przędza. kg 1,350 2 Tkanin. mb 0,29 3 Nici. mb Taśma samoszczepna. mb 0,07 5 Zamek. szt. 1 6 Polar. mb 0,12 7 Taśma bawełniana. mb 0,8 8 Wszywki, etykiety jednostkowe. kpi 1 9 Karton, etykieta zbiorcza. szt. 1/10 10 Torba polietylenowa. szt. 1 14

15 9. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. Lp. Data Zmiana dotyczy (str. i ewent. treść zmiany) Akceptacja (data i podpis) Uwagi 15
