1 Załącznik 1d do SIWZ BIURO OCHRONY RZĄDU DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA KAMIZELKA ODBLASKOWA Nr ewidencyjny - 55/BOR/2010

2 SPIS TREŚCI 1. Rysunek modelowy Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Wymagania techniczne materiałów zasadniczych i dodatków Tabela klasyfikacji wielkości Dopuszczalne sztukowanie elementów Opis wykonania Zestawienie elementów składowych Cechowanie, składanie, pakowanie i gwarancja Rozmieszczenie cech dostawcy Składanie i pakowanie Gwarancja. 7. Rysunki techniczne Tabela wymiarów wyrobu gotowego Średnie normy zużycia materiałów zasadniczych i dodatków Arkusz ewidencji wprowadzonych zmian. 16 str. 2

3 1. RYSUNEK MODELOWY. Rysunek nr 1 widok ogólny przodu kamizelki odblaskowej. str. 3

4 2. OPIS OGÓLNY WYROBU. Przedmiotem niniejszej dokumentacji techniczno-technologicznej jest kamizelka odblaskowa wykonana z materiału poliestrowego w kolorze żółtym - fluorescencyjnym z naszytymi elementami odblaskowymi barwy żółtej. Przeznaczona jest do noszenia zewnętrznego, w celu zapewnienia widoczności w ciągu dnia i nocy oraz w różnych warunkach pogodowych. Kamizelka w kształcie bezrękawnika zapinanego z przodu na klamrę zaciskową wykonana z dzianiny poliestrowej w kolorze żółtym z naszytymi pasami z folii pryzmatycznej w kolorze żółtym oraz elementami odblaskowymi w kolorze żółtym z napisem BOR, (liternictwo barwy czarnej). Oblamowana materiałem z dzianiny poliestrowej koloru żółtego z naniesioną srebrną folią odblaskową o szerokości 10mm. Na górnej części pleców naszyty duży napis odblaskowy BOR o wymiarach 31,5 cm / 17,4 cm wykonany z pryzmatycznego materiału odblaskowego w kolorze żółtym z naniesionym metodą sitodruku czarnym napisem BOR. Na górnym lewym przodzie naszyty mały napis BOR o wymiarach 15,4 cm / 8,0 cm wykonany z pryzmatycznego materiału odblaskowego w kolorze żółtym z naniesionym metodą sitodruku czarnym napisem BOR. W dolnej części kamizelki na całym obwodzie w odstępie 5 cm naszyte dwa pasy pryzmatycznej taśmy odblaskowej z napisem BOR, (liternictwo barwy czarnej), spełniającej wymagania normy PN-EN 471:2005 w kolorze srebrnym górny, w kolorze żółtym dolny o szerokości 5 cm. str. 4

5 3. WYMAGANIA TECHNICZNE WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Wykaz materiałów zasadniczych i dodatków przedstawia tabela nr 1. Tabela nr 1 L.p. Rodzaj materiału Dzianina poliestrowa 100% PES w kolorze żółtym. 2. Taśma odblaskowa z folii pryzmatycznej w kolorze żółtym z napisem BOR, (liternictwo barwy czarnej), 50mm. 3. Taśma odblaskowa z folii pryzmatycznej w kolorze srebrnym z napisem BOR, (liternictwo barwy czarnej), 50mm. 4. Lamówka odblaskowa 32mm. 5. Taśma pleciona 25mm. 6. Klamerka. 7. Emblemat,,BOR Duży 31,5cm x 17,4cm. 8. Emblemat,,BOR Mały 15,4cm x 8,0cm. 9. Nici kolor żółty odblask, poliester cięty. 10. Nici kolor szary, poliester cięty. 11. Nici kolor czarny, poliester cięty. 12. Metka wszywka. 13. Papier. 14. Worek foliowy. 15. Karton (zbiorczy). 16. Etykieta zbiorcza. str. 5

6 3.2. WYMAGANIA TECHNICZNE MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela nr 2 parametry dzianiny poliestrowej. L.p. Wyszczególnienie Wskaźnik Metoda badań Współczynnik luminacji świetlnej. ß 0,70 PN-EN 471: 2005 pkt Tablica 2 2. Zmiana wymiarów po praniu. ± 5 % PN-EN 471:2005 pkt Odporność wybarwień na działanie potu. minimum 3 PN-EN 471:2005 pkt zgodne z PN-EN ISO E 04: Siła zrywająca i wytrzymałość na rozdzieranie. minimum 25 N PN-EN 471 : 2005 pkt pkt PN-EN ISO 4674: Pranie. Zmiana barwy od 4 do 5 Zabrudzenie bieli 4 PN-EN 471:2005 pkt Tablica Nr 3 Tabela nr 3 parametry filii pryzmatycznej na taśmę odblaskową i emblemat z napisem BOR (duży i mały). L.p. Wyszczególnienie Wskaźnik Metoda badań Gęstość powierzchniowa Minimalna gęstość powierzchniowa współczynnika odblasku współczynnika odblasku. w (cd/lx*m 2 ) PN-EN 471:2005 pkt. 6.1, Tabela 5 str. 6

7 Odporność na ścieranie cykli ciśnienie 9 kpa PN-EN 471:2005 pkt zgodnie z metoda 2 PN-EN 530: Odporność na wahania temperatur. 4. Pranie w warunkach domowych. Zachowanie właściwości 5. odblaskowych podczas deszczu. 12 h temp (50 ±2) ºC 20 h temp (-30 ±2) ºC Minimum 75 cykli w temperaturze 60 ºC PN-EN 471:2005 pkt PN-EN 471:2005 pkt PN-EN 471:2005 pkt. 7.5 zgodnie z zał. D PN-EN 471:2005 Tabela nr 4 parametry lamówki odblaskowej. L.p. Wyszczególnienie Wskaźnik Metoda badań Minimalna gęstość powierzchniowa współczynnika odblasku. Gęstość powierzchniowa współczynnika odblasku w (cd/lx*m 2 ) PN-EN 471:2005; pkt. 6.1, Tabela 5 2. Odporność na ścieranie cykli ciśnienie 9 kpa PN-EN 471:2005 pkt zgodnie z metoda 2 PN-EN 530: Odporność na wahania temperatur. 12 h temp (50 ±2) ºC 20 h temp (-30 ±2) ºC PN-EN 471:2005 pkt Pranie w warunkach domowych. Zachowanie właściwości 5. odblaskowych podczas deszczu. Minimum 25 cykli prania domowego w temp. 60ºC oraz 25 cykli w temp. 30ºC- pranie chemiczne. PN-EN 471:2005 pkt PN-EN 471:2005 pkt. 7.5 zgodnie z zał. D PN-EN 471:2005 str. 7

8 Tabela nr 5 parametry taśmy typu JRT 5222 syntetycznej o szerokości 25 mm. L.p. Wyszczególnienie Wskaźnik Metoda badań Siła zrywająca. 490 dan PN-85/P Załącznik 3 2. Wydłużenie przy zerwaniu. 50 % PN-85/P Splot. 2 (2) dwuwarstwowy 2 PN-85/P Wykończenie. Barwiona PN-85/P pkt TABELA KLASYFIKACJI WIELKOŚCI. w tabeli nr 6. Tabela nr 6 W zależności od obwodu klatki piersiowej i wzrostu wyróżnia się wielkości podane L.p. Rozmiar Wzrost (cm) Obwód klatki piersiowej (cm) S M L XL XXL str. 8

9 3.4. DOPUSZCZALNE SZTUKOWANIE ELEMENTÓW. W wyrobie nie dopuszcza się sztukowania elementów. 4. OPIS WYKONANIA. 1) wykrój elementu zasadniczego korpus. 2) naszycie elementów odblaskowych z taśmy, napisów BOR. 3) naszycie taśmy plecionej z zapięciem. 4) zszycie wykroju na wysokości ramion. 5) obszycie kamizelki taśmą lamówkową z jednoczesnym wszyciem etykiety(metki) na środku podkroju szyi korpusu tyłu od wewnątrz. 6) czyszczenie, pakowanie. 5. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. Zestawienie elementów składowych przedstawiono w tabeli nr 7. Tabela nr 7. L.p Rodzaj tkaniny Wyszczególnienie elementów Ilość części Przód. 2 Tkanina zasadnicza. 2. Tył Taśma odblaskowa. Po obwodzie (przód i tył) żółta i srebrna Napisy. Duży i mały Klamerka. Zapięcie przodu, czarna Taśma pleciona. Zapięcie przodu, czarna Taśma lamówkowa. Wykończenie brzegów kamizelki Metka wszywka. Umieszczona w szwie podkroju szyi tyłu. 1 str. 9

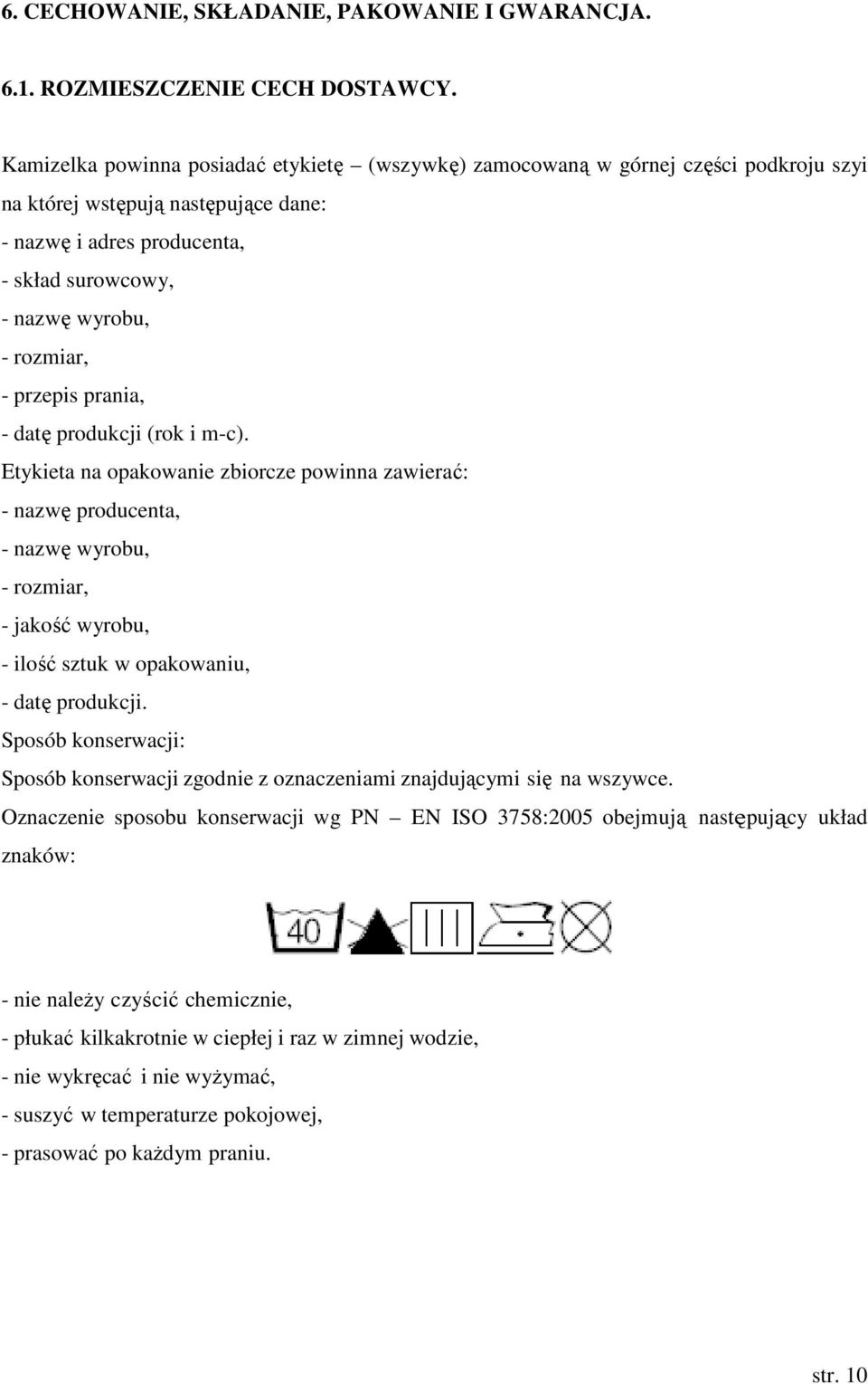

10 6. CECHOWANIE, SKŁADANIE, PAKOWANIE I GWARANCJA ROZMIESZCZENIE CECH DOSTAWCY. Kamizelka powinna posiadać etykietę (wszywkę) zamocowaną w górnej części podkroju szyi na której wstępują następujące dane: - nazwę i adres producenta, - skład surowcowy, - nazwę wyrobu, - rozmiar, - przepis prania, - datę produkcji (rok i m-c). Etykieta na opakowanie zbiorcze powinna zawierać: - nazwę producenta, - nazwę wyrobu, - rozmiar, - jakość wyrobu, - ilość sztuk w opakowaniu, - datę produkcji. Sposób konserwacji: Sposób konserwacji zgodnie z oznaczeniami znajdującymi się na wszywce. Oznaczenie sposobu konserwacji wg PN EN ISO 3758:2005 obejmują następujący układ znaków: - nie należy czyścić chemicznie, - płukać kilkakrotnie w ciepłej i raz w zimnej wodzie, - nie wykręcać i nie wyżymać, - suszyć w temperaturze pokojowej, - prasować po każdym praniu. str. 10

11 6.2. SKŁADANIE I PAKOWANIE. Kamizelkę składa się, zabezpieczając papierem napisy. Kamizelkę pakuje się w opakowanie jednostkowe worek foliowy. Następnie po 50 sztuk kamizelek zapakować w pudło kartonowe okleić taśmą. Na kartonie umieścić etykietę zbiorczą GWARANCJA. Okres i warunki gwarancji udzielonej przez Wykonawcę na wyrób określa umowa. str. 11

12 7. RYSUNKI TECHNICZNE. Rysunek nr 2 - przód kamizelki. str. 12

13 Rysunek nr 3 - tył kamizelki. str. 13

14 8. TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela nr 8. - cm Oznaczenie Rozmiar S M L XL XXL Obwód klatki piersiowej Wzrost Tol Wysokość tyłu. 61,5 64,0 66,5 69,0 71,0 ±0,5 2. Wysokość przodu. 64,5 67,0 69,5 72,0 74,5 ±0,5 3. Długość barku. 10,5 11,0 11,5 12,0 12,5 ±0,3 4. Szerokość przodu. 56,0 60,0 64,0 68,0 72,0 ±0,5 6. Odległość naszycia napisu. 15,0 15,0 15,0 15,0 15,0 ±0,3 7. Szerokość emblematu dużego. 31,5 31,5 31,5 31,5 31,5 ±0,2 8. Długość emblematu dużego. 17,4 17,4 17,4 17,4 17,4 ±0,2 9. Odległość naszycia pierwszej listwy. 6,0 6,0 6,0 6,0 6,0 ±0,2 11. Odległość naszycia pierwszej listwy do naszycia drugiej 5,0 5,0 5,0 5,0 5,0 ±0,2 listwy. 12. Długość od pachy w dół. 27,5 29,0 30,5 33,0 34,5 ±0,2 13. Szerokość podkroju szyi. 24,0 25,0 26,0 26,5 26,5 ±0,2 14. Szerokość emblematu małego. 15,4 15,4 15,4 15,4 15,4 ±0,2 15. Długość emblematu małego. 8,0 8,0 8,0 8,0 8,0 ±0,2 Uwaga: Szycie elementów powinno być równe, bez przerywanych nici, przypuszczeń, rozpruć, ściegi o równej długości bez miejscowych skupień. str. 14

15 9. ŚREDNIE NORMY ZUŻYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Średnie normy zużycia materiałów zasadniczych i dodatków dla kamizelki odblaskowej w rozmiarze XL przedstawia tabela nr 9. Tabela nr 9. L.p. Rodzaj J.m. Ilość Dzianina poliestrowa 100% PES szer.150cm. m 0,75 2. Taśma odblaskowa z folii pryzmatycznej w kolorze żółtym z napisem BOR, (liternictwo barwy m 1,455 czarnej), 50mm. 3. Taśma odblaskowa z folii pryzmatycznej w kolorze srebrnym z napisem BOR, (liternictwo m 1,455 barwy czarnej), 50mm. 4. Lamówka odblaskowa 32mm. m 4,87 5. Taśma pleciona typu JRT 25mm. m 0,34 6. Klamerka 25. szt Emblemat BOR duży. szt Emblemat,,BOR mały. szt Nici poliester cięty. m Metka wszywka. szt Papier. kg 0, Worek foliowy wym 300 x 400 mm. szt Karton (zbiorczy). szt. 0,02 14 Etykieta zbiorcza. kg szt. 0,02 str. 15
