Bezpieczna i oszczędna alternatywa dla tradycyjnych stropów.

Transkrypt

1 Bezpieczna i oszczędna alternatywa dla tradycyjnych stropów

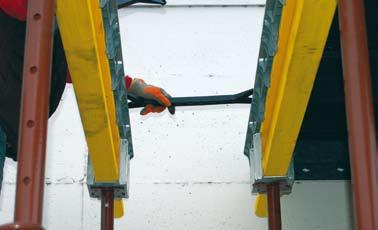

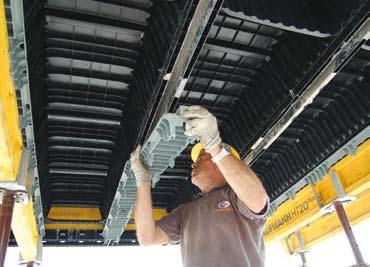

2 ZALETY OSZCZĘDNOŚĆ Dzięki wyeliminowaniu tradycyjnych materiałów budowlanych, wystarczy kilka razy zastosować system, aby zamortyzował się on całkowicie. BEZPIECZEŃSTWO System całkowicie samonośny, nie wymaga spodniego zbrojenia lub specjalnych zabezpieczeń. W fazie montażowej system można układać z ziemi, co gwarantuje maksymalne bezpieczeństwo pracy na placu budowy. TECHNOLOGIA umożliwia zmniejszenie ciężaru stropu bez konieczności użycia jakiegokolwiek materiału układanego pomiędzy żebrowaniem, gwarantując w ten sposób maksymalną wydajność strukturalną. DEMONTAŻ Beton nie przylega do plastyku, co pozwala na łatwy i szybki demontaż, bez konieczności użycia preparatów antyadhezyjnych. Do wyczyszczenia wszystkich elementów wystarczy tylko trochę wody. PONOWNE WYKORZYSTANIE Dzięki właściwościom mechanicznym można wielokrotnie betonować. PRZEMIESZCZANIE Dzięki niewielkiej wadze materiału, można go szybko zdemontować i przemieszczać na placu budowy, bez użycia żurawia. można magazynować na niewielkiej powierzchni, również w wilgotnym miejscu. WSZECHSTRONNOŚĆ Pustą przestrzeń można wykorzystać do rozłożenia instalacji hydraulicznej, elektrycznej oraz oświetlenia. REZULTAT Uzyskany strop nie wymaga obróbki, ewentualnie można zakryć go płytami kartonowo gipsowymi.

3 PORÓWNANIE -5 2 TRADYCYJNY SYSTEM CEGLANO - CEMENTOWY -5 2 WŁAŚCIWOŚCI SYSTEM CEGLANO-CEMENTOWY BEZPIECZEŃSTWO System całkowicie samonośny. Konieczne jest zbrojenie pod spodem i właściwe systemy zabezpieczające. OSZCZĘDNOŚĆ ILOŚĆ UŻYĆ System amortyzuje się już po kliku betonowaniach. ŚREDNIO 100 RAZY Wykorzystane materiały są tracone. TYLKO 1 RAZ (element tracony) ANTYSEJSMICZNY USTAWIANIE Brak cegły nadaje strukturze lekkości, wpływa na znaczne polepszenie właściwości antysejsmicznych. Nieznaczna waga systemu pozwala na proste i szybkie rozstawienie systemu. Ciężar cegły, z powodu zwiększonej masy wahliwej struktury, zwiększa efekt sejsmiczny. Waga i kruchość materiałów powoduje powolny montaż. MAGAZYNOWANIE INSTALACJE Można przechowywać na niewielkiej powierzchni, w wilgotnych miejscach. Ułatwia rozkładanie instalacji hydraulicznych, elektrycznych itp. Konieczna jest duża powierzchnia magazynowa. Brak przygotowania.

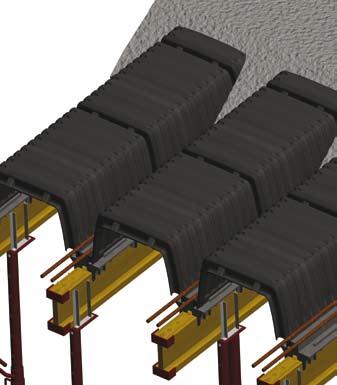

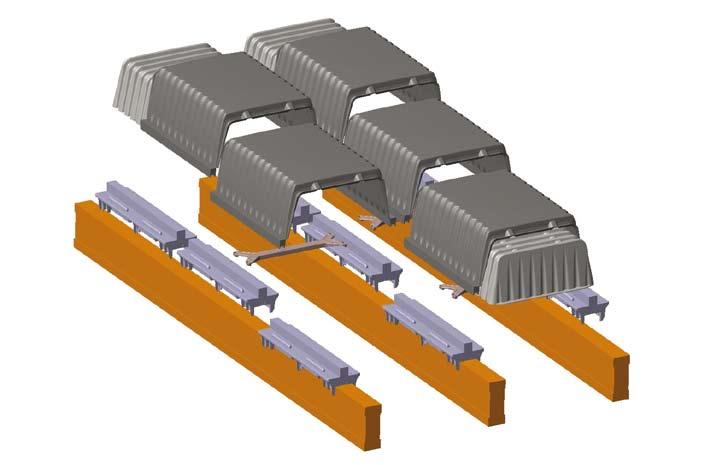

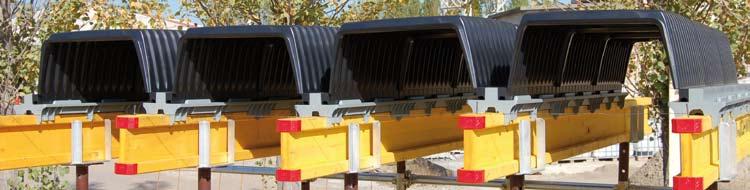

4 KOMPONENTY Kompensacja przy użyciu SKYBLOCK i płyty GEOPANEL lub płyt pilśniowych

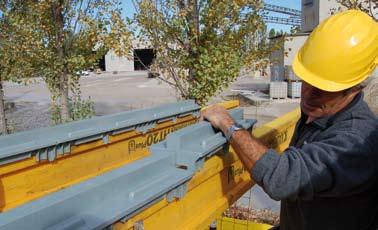

5 WŁAŚCIWOŚCI KOMPONENTÓW 1 H. L cm MATERIAŁ: ABS, WAGA: 2,50 kg 2 SKYBLOCK H. L 37 cm MATERIAŁ: ABS, WAGA: 1,10 Kg Element kompensacyjny H. L cm MATERIAŁ: ABS, WAGA: 2,70 Kg 2 SKYBLOCK H. L 37 cm MATERIAŁ: ABS, WAGA: 1,30 Kg Element kompensacyjny H2. L cm MATERIAŁ: ABS, WAGA: 3,00 Kg 2 SKYBLOCK H2. L 37 cm MATERIAŁ: ABS, WAGA: 1,50 Kg Element kompensacyjny MINI H - L 30 cm MATERIAŁ: ABS, WAGA: 0,71 kg MINI SKYBLOCK H - L 1, cm MATERIAŁ: ABS, WAGA: 0,30 kg Element kompensacyjny ,,8 DYSTANS MATERIAŁ: ABS BELKA H Wzmocnione końce MATERIAŁ: Drewno 3 SK - L cm SK30 - L 30 cm BELKA T L cm MATERIAŁ: ABS WAGA: 1,70 kg Układany na belkach H ułatwia i zapewnia bezpieczne ustawianie Skyrail WIDEŁKI MATERIAŁ: Stal STEMPEL Wys. nośność MATERIAŁ: Stal

6 WŁAŚCIWOŚCI TECHNICZNE WIELKOŚCI OBCIĄŻENIA SYSTEMU Z BELKĄ TEOWĄ ARTYKUŁ INGOMBRO Ciągnik 7,5 m Ilość Ilość dźwigarów m 2 WYMIARY Przyczepa 13,6 m Ilość Ilość dźwigarów m 2 H system wyposażony w dźwigary H system wyposażony w dźwigary H 2 system wyposażony w dźwigary DŹWIGAR cm 2,7 cm cm 8 cm PRZEKRÓJ 51 cm 2 cm MINI 21 cm cm 56 cm 26 cm 30 cm cm DYSTANS SK KOMPENSACJE Z DREWNA SIATKA METALOWA SZLICHTA Z BETONU STALOWE PRĘTY SKYBLOCK MINI MINI SKYBLOCK KOMPENSACJE Z DREWNA

7 WŁAŚCIWOŚCI TECHNICZNE STANDARDOWE WYMIARY H komplet H komplet H 2 komplet ARTYKUŁ ROZSTAW ROZPIĘTOŚĆ WYMIARY WYS. 2 ŻEBROWANIE Maks. SKOK stempli MINI komplet

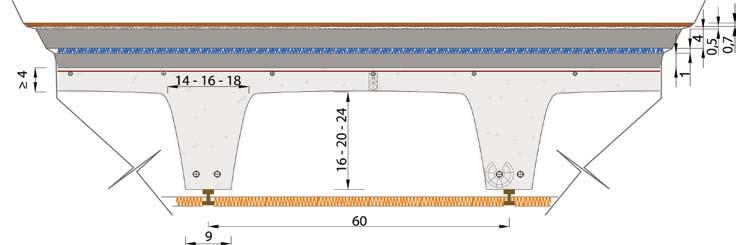

8 WŁAŚCIWOŚCI TECHNICZNE BETON RcK 300 Rozpiętość (m) 3,00,00 Obciążenie rozproszone (dan/m 2 ) ,00 0 Wysokość RAZEM Wysokość Wysokość STROPU Zużycie betonu (kg/m 2 ) Stal (kg/m 2 ) Całkowita waga stropu (kg/m 2 ) 0,077 1, ,02 1, ,10 1, 261 0,077 1, ,02 1, ,10 1, 261 0,077 1, ,02 1, ,02 1, ,10 1, ,087 1, ,02 1, ,10 1, , ,102 2, ,10 3, , ,11, Aluminiowa struktura nośna Posadzka z płytek/drewna Klej do płytek/drewna Specjalna podstawa z piasku i z cementu Mata z polietylenu siatkowego Podłoże komórkowe odciążone Strop z żelbetonu Strop z żelbetonu Siatka spawana elektrycznie Panel z włókna mineralnego Rygle wzdłużne Dane zawarte w katalogu są orientacyjne i podlegają zwykłym tolerancjom wynikającym z cyklu produkcyjnego. OBSŁUGA KLIENTA: WYKONANIE I PRZYGOTOWANIE WZORÓW Projekty w DWG należy przesyłać na: ufficiotecnico@geoplast.it INSTRUKCJA MONTAŻU I KARTY TECHNOLOGICZNE Dostępne na naszej stronie: w zakładce Dokumentacja i Informacje REV.000 Manufactured by: GEOPLAST S.p.A. Via Martiri della Libertà, 6/ Grantorto (PD) - Italy tel fax geoplast@geoplast.it -
