Strop Teriva 4.01 z wypełnieniem elementami SKB

Transkrypt

1 Strop Teriva 4.01 z wypełnieniem elementami SKB Śniadowo 2008

2 1. Opis oraz parametry techniczne - stropu, elementów składowych (elementy SKB, belki) Strop gęstoŝebrowy Teriva 4,0/1 z elementami SKB przeznaczony jest dla budownictwa mieszkaniowego przy obciąŝeniu charakterystycznym 4,0 kn/m 2 ponad cięŝar własny stropu przy γ b =1,0. Strop Teriva 4,0/1 składa się z belek stropowych, elementów wypełniających z betonu komórkowego (SKB), siatki zbrojeniowej, Ŝeber rozdzielczych, zbrojenia i ocieplenia wieńca oraz betonu monolitycznego. Głównymi zaletami tego typu konstrukcji jest niewielki cięŝar, dobra termoizolacyjność, dobra izolacyjność akustyczna oraz bardzo prosty montaŝ. Parametry techniczne: Rozpiętość modularna od 180cm do 720cm ze stopniowaniem co 20cm i rozstawie osiowym belek 60cm, Wysokość konstrukcyjna stropy 24cm,. Element SKB wykonany jest z betonu komórkowego odmiany 600 marki 4, Wytrzymałość na obciąŝenie zewnętrzne elementu SKB powinna wynosić nie mniej niŝ 5,0kN, Masa pustaka w stanie powietrzno-suchym nie przekracza 35kg,

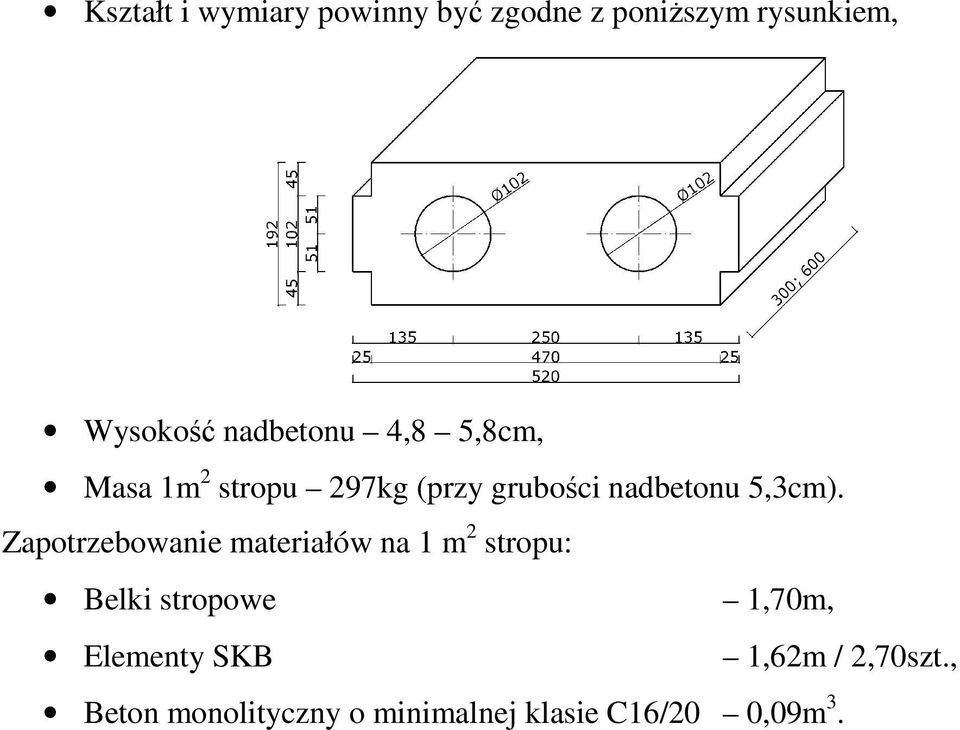

3 Kształt i wymiary powinny być zgodne z poniŝszym rysunkiem, Wysokość nadbetonu 4,8 5,8cm, Masa 1m 2 stropu 297kg (przy grubości nadbetonu 5,3cm). Zapotrzebowanie materiałów na 1 m 2 stropu: Belki stropowe 1,70m, Elementy SKB 1,62m / 2,70szt., Beton monolityczny o minimalnej klasie C16/20 0,09m 3.

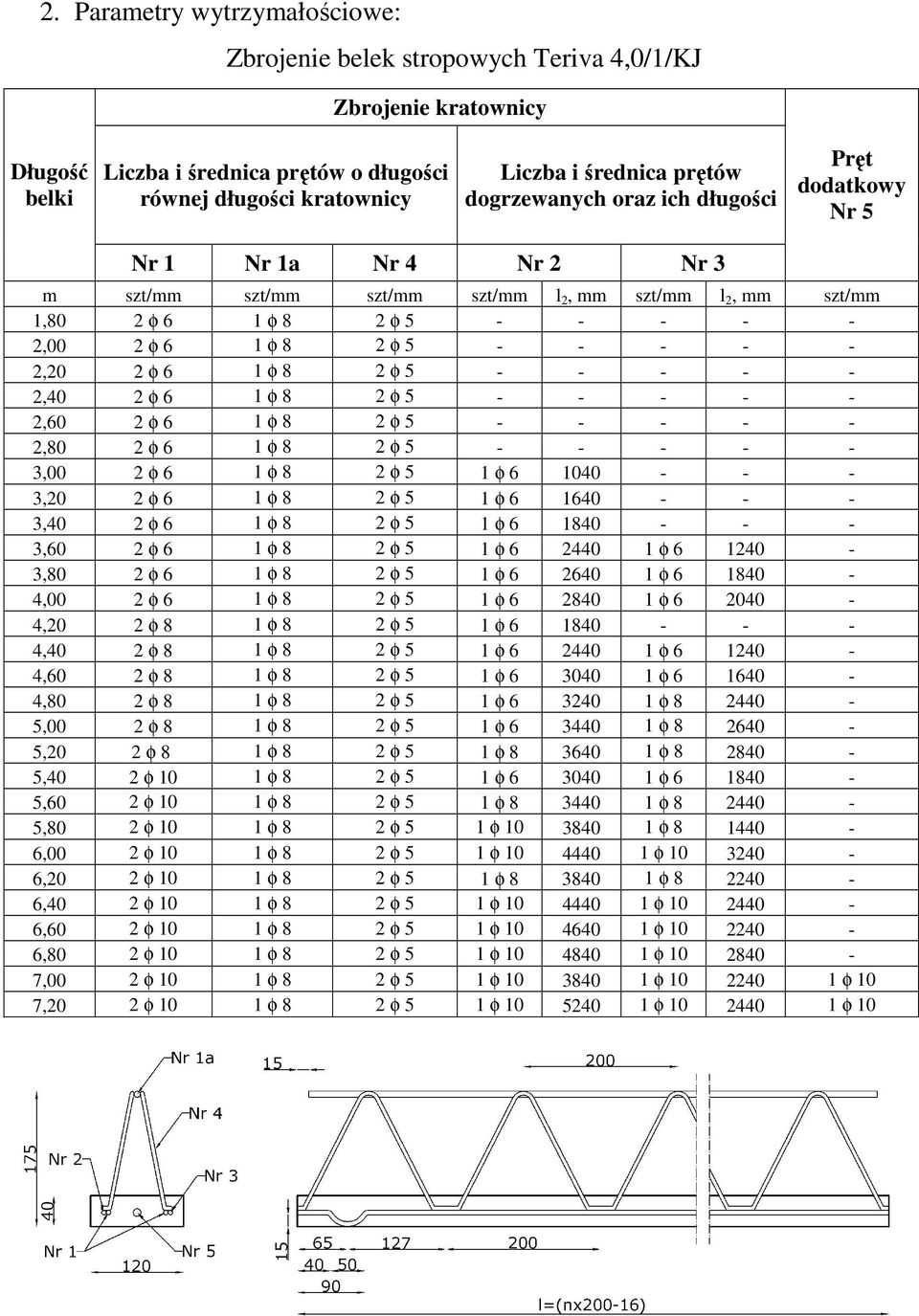

4 2. Parametry wytrzymałościowe: Zbrojenie belek stropowych Teriva 4,0/1/KJ Zbrojenie kratownicy Długość belki Liczba i średnica prętów o długości równej długości kratownicy Liczba i średnica prętów dogrzewanych oraz ich długości Pręt dodatkowy Nr 5 Nr 1 Nr 1a Nr 4 Nr 2 Nr 3 m szt/mm szt/mm szt/mm szt/mm l 2, mm szt/mm l 2, mm szt/mm 1,80 2 φ 6 1 φ 8 2 φ ,00 2 φ 6 1 φ 8 2 φ ,20 2 φ 6 1 φ 8 2 φ ,40 2 φ 6 1 φ 8 2 φ ,60 2 φ 6 1 φ 8 2 φ ,80 2 φ 6 1 φ 8 2 φ ,00 2 φ 6 1 φ 8 2 φ 5 1 φ ,20 2 φ 6 1 φ 8 2 φ 5 1 φ ,40 2 φ 6 1 φ 8 2 φ 5 1 φ ,60 2 φ 6 1 φ 8 2 φ 5 1 φ φ ,80 2 φ 6 1 φ 8 2 φ 5 1 φ φ ,00 2 φ 6 1 φ 8 2 φ 5 1 φ φ ,20 2 φ 8 1 φ 8 2 φ 5 1 φ ,40 2 φ 8 1 φ 8 2 φ 5 1 φ φ ,60 2 φ 8 1 φ 8 2 φ 5 1 φ φ ,80 2 φ 8 1 φ 8 2 φ 5 1 φ φ ,00 2 φ 8 1 φ 8 2 φ 5 1 φ φ ,20 2 φ 8 1 φ 8 2 φ 5 1 φ φ ,40 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,60 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,80 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,00 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,20 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,40 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,60 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,80 2 φ 10 1 φ 8 2 φ 5 1 φ φ ,00 2 φ 10 1 φ 8 2 φ 5 1 φ φ φ 10 7,20 2 φ 10 1 φ 8 2 φ 5 1 φ φ φ 10

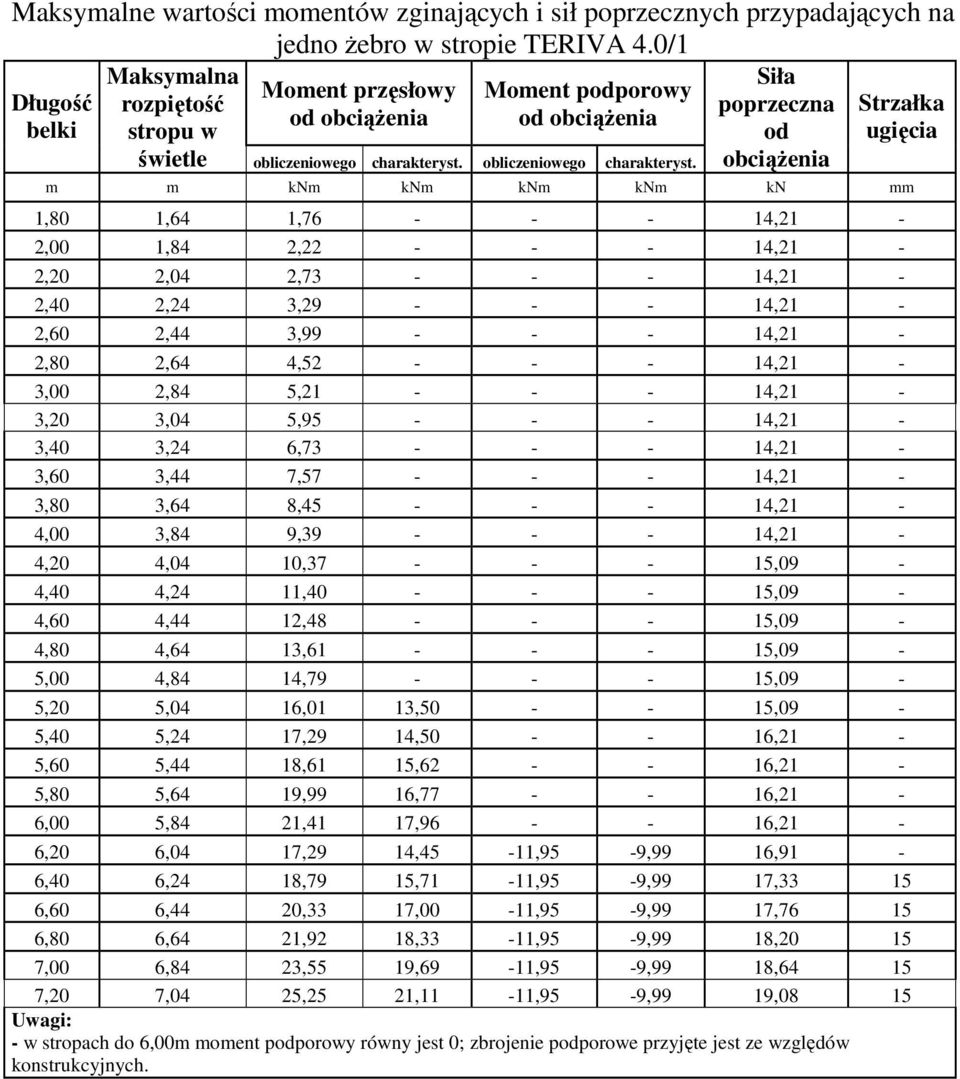

5 Maksymalne wartości momentów zginających i sił poprzecznych przypadających na jedno Ŝebro w stropie TERIVA 4.0/1 Długość belki Maksymalna rozpiętość stropu w Moment przęsłowy od obciąŝenia Moment podporowy od obciąŝenia świetle obliczeniowego charakteryst. obliczeniowego charakteryst. Siła poprzeczna od obciąŝenia Strzałka ugięcia m m knm knm knm knm kn mm 1,80 1,64 1, ,21-2,00 1,84 2, ,21-2,20 2,04 2, ,21-2,40 2,24 3, ,21-2,60 2,44 3, ,21-2,80 2,64 4, ,21-3,00 2,84 5, ,21-3,20 3,04 5, ,21-3,40 3,24 6, ,21-3,60 3,44 7, ,21-3,80 3,64 8, ,21-4,00 3,84 9, ,21-4,20 4,04 10, ,09-4,40 4,24 11, ,09-4,60 4,44 12, ,09-4,80 4,64 13, ,09-5,00 4,84 14, ,09-5,20 5,04 16,01 13, ,09-5,40 5,24 17,29 14, ,21-5,60 5,44 18,61 15, ,21-5,80 5,64 19,99 16, ,21-6,00 5,84 21,41 17, ,21-6,20 6,04 17,29 14,45-11,95-9,99 16,91-6,40 6,24 18,79 15,71-11,95-9,99 17, ,60 6,44 20,33 17,00-11,95-9,99 17, ,80 6,64 21,92 18,33-11,95-9,99 18, ,00 6,84 23,55 19,69-11,95-9,99 18, ,20 7,04 25,25 21,11-11,95-9,99 19,08 15 Uwagi: - w stropach do 6,00m moment podporowy równy jest 0; zbrojenie podporowe przyjęte jest ze względów konstrukcyjnych.

6 3. Instrukcja montaŝu: podpory montaŝowe, Podpory montaŝowe naleŝy ustawić w równych odstępach pod węzłami pasa dolnego belek w odległości nie większej niŝ 2.00m (przy stropach o rozpiętości do 4.00m 1 podpora + podpory skrajne, przy stropach o rozpiętości od 4.20m do 6.00m 2 podpory + podpory skrajne). Stemple do których przymocowane są rygle muszą być stęŝone krzyŝulcami z desek grubości 32mm. Rozstaw stempli w kierunku poprzecznym wynosi maksymalnie 1.50m. Regulacja wysokości stempli wykonuje się za pomocą klinów w dolnej części stempla. układanie belek i pustaków stropowych Belki stropowe naleŝy układać w rozstawie 60cm. Długość oparcia belki na murze lub innej podporze stałej nie powinna być mniejsza niŝ 8cm. Końce belek naleŝy opierać za pośrednictwem zaprawy cementowej marki M10 o grubości ok. 2cm. Przy stosowaniu wieńców opuszczonych zaleca się opieranie belek na podporach montaŝowych ustawionych przy licu ściany lub w odległości nie większej niŝ 30cm od lica. Dolna krawędź wieńca opuszczanego powinna znajdować się poniŝej spodu belki w odległości nie mniejszej niŝ 4cm. Po ułoŝeniu belek i dwóch rzędów elementów SKB (po jednym przy obu podporach stropu), przestrzenie między nimi naleŝy wypełnić pozostałymi elementami układając je z odpowiednio usztywnionych pomostów, których poziom powinien być niŝszy od dolnych krawędzi belek. Elementy nie powinny opierać się na podporach stałych na których ułoŝone są belki stropowe. Otwory w powierzchniach czołowych pustaków przylegających do wieńców, podciągów i Ŝeber rozdzielczych powinny być przed ich ułoŝeniem zamknięte (zadeklowane).

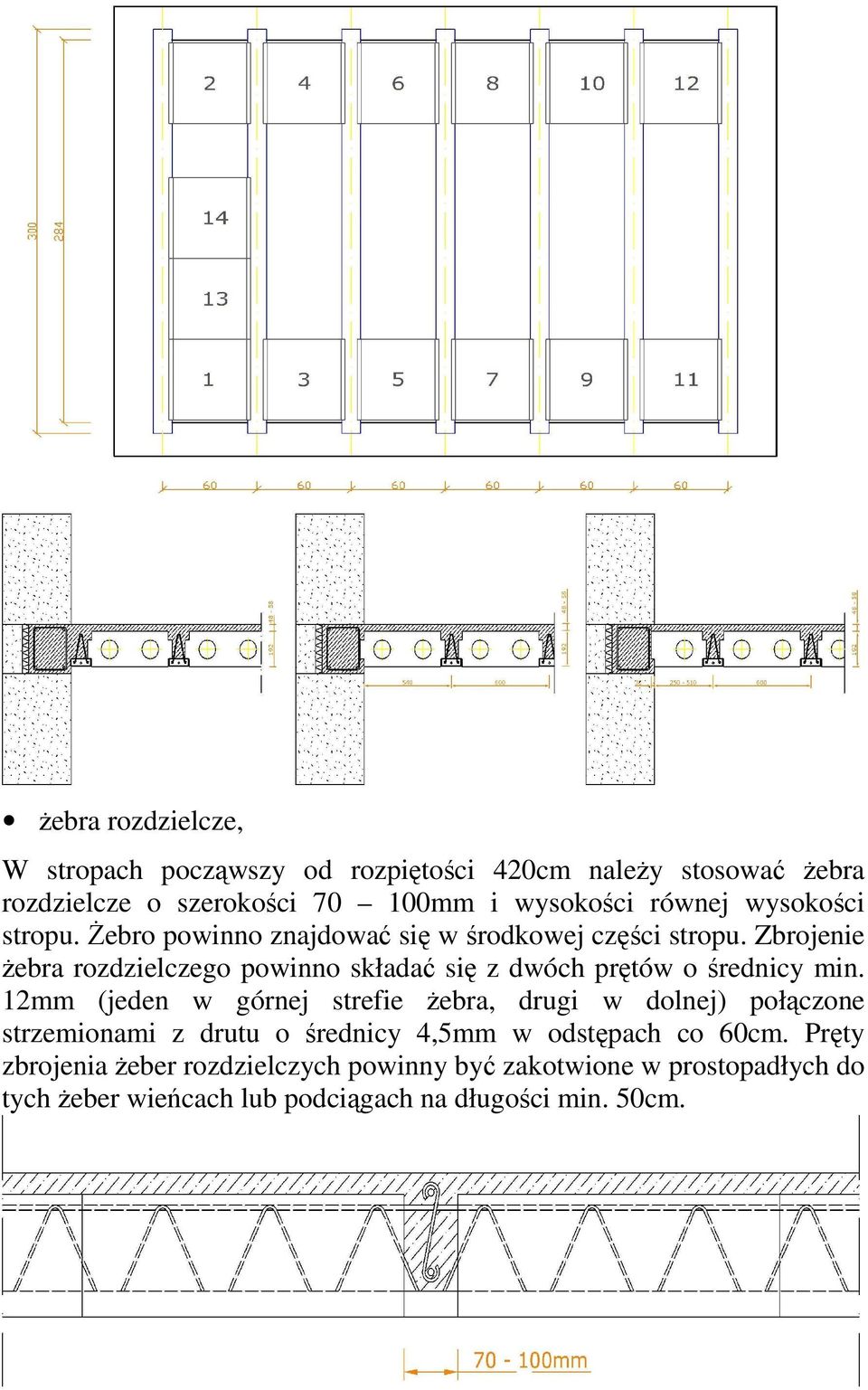

7 Ŝebra rozdzielcze, W stropach począwszy od rozpiętości 420cm naleŝy stosować Ŝebra rozdzielcze o szerokości mm i wysokości równej wysokości stropu. śebro powinno znajdować się w środkowej części stropu. Zbrojenie Ŝebra rozdzielczego powinno składać się z dwóch prętów o średnicy min. 12mm (jeden w górnej strefie Ŝebra, drugi w dolnej) połączone strzemionami z drutu o średnicy 4,5mm w odstępach co 60cm. Pręty zbrojenia Ŝeber rozdzielczych powinny być zakotwione w prostopadłych do tych Ŝeber wieńcach lub podciągach na długości min. 50cm.

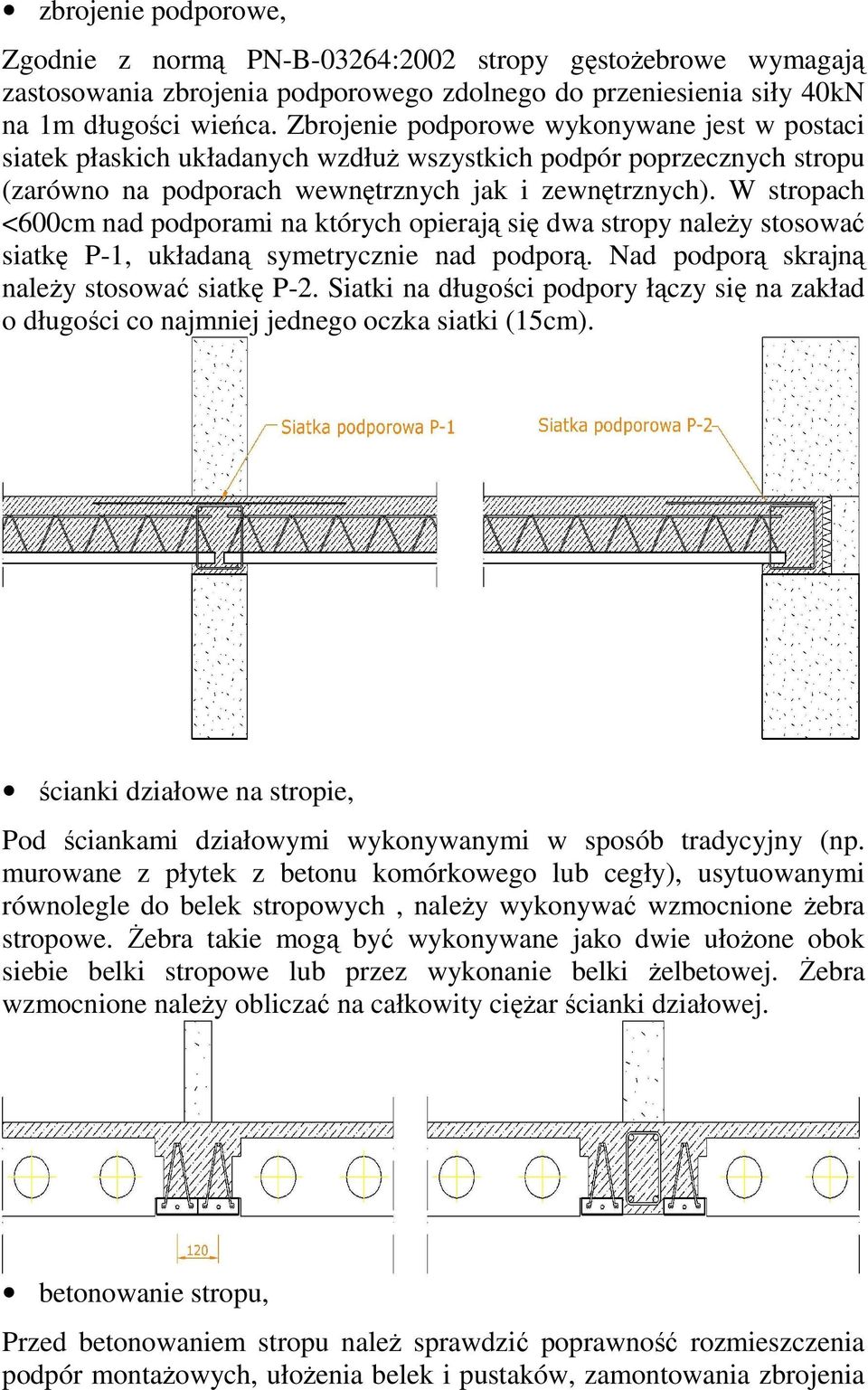

8 zbrojenie podporowe, Zgodnie z normą PN-B-03264:2002 stropy gęstoŝebrowe wymagają zastosowania zbrojenia podporowego zdolnego do przeniesienia siły 40kN na 1m długości wieńca. Zbrojenie podporowe wykonywane jest w postaci siatek płaskich układanych wzdłuŝ wszystkich podpór poprzecznych stropu (zarówno na podporach wewnętrznych jak i zewnętrznych). W stropach <600cm nad podporami na których opierają się dwa stropy naleŝy stosować siatkę P-1, układaną symetrycznie nad podporą. Nad podporą skrajną naleŝy stosować siatkę P-2. Siatki na długości podpory łączy się na zakład o długości co najmniej jednego oczka siatki (15cm). ścianki działowe na stropie, Pod ściankami działowymi wykonywanymi w sposób tradycyjny (np. murowane z płytek z betonu komórkowego lub cegły), usytuowanymi równolegle do belek stropowych, naleŝy wykonywać wzmocnione Ŝebra stropowe. śebra takie mogą być wykonywane jako dwie ułoŝone obok siebie belki stropowe lub przez wykonanie belki Ŝelbetowej. śebra wzmocnione naleŝy obliczać na całkowity cięŝar ścianki działowej. betonowanie stropu, Przed betonowaniem stropu naleŝ sprawdzić poprawność rozmieszczenia podpór montaŝowych, ułoŝenia belek i pustaków, zamontowania zbrojenia

9 wieńców i Ŝeber rozdzielczych oraz ułoŝenia zbrojeń podporowych. Kolejnym etapem jest usunięcie zanieczyszczeń i zwilŝenie stropu wodą. Po wykonaniu czynności wstępnych moŝna rozpocząć betonowanie stropu w kierunku prostopadłym do belek. NaleŜy zwrócić uwagę na dokładne wypełnienie betonem wszystkich przestrzeni stropu. JeŜeli beton jest podawany na strop w sposób obciąŝający konstrukcję, to transport poziomy betonu po stropie moŝe odbywać się taczkami o pojemności do 0,075m 3, po sztywnych pomostach wykonanych z desek o grubości co najmniej 38cm. JeŜeli beton podawany jest za pomocą pompy, naleŝy go rozprowadzić równomiernie po powierzchni, nie dopuszczając do gromadzenia się w jednym miejscu. pielęgnacja stropu, Po zakończeniu betonowania strop naleŝy pielęgnować, szczególnie w okresach podwyŝszonych lub obniŝonych temperatur powietrza. Pielęgnacja polega na zwilŝaniu powierzchni betonu wodą w okresach podwyŝszonych temperatur lub osłanianiu matami w okresach obniŝonych temperatur. otwory w stropie, Otwory na rury wod.-kan., c.o. lub przewody elektryczne moŝna wykonywać nawiercając strop po jego wykonaniu. NaleŜy jednak zachować szczególną ostroŝność aby przy ich wykonywaniu nie uszkodzić belek stropowych otwory wykonujemy tylko w elementach stropowych SKB. Większe otwory (np. na ciągi wentylacyjne lub dymowe) wykonuje się poprzez usunięcie elementów SKB podczas montaŝu stropu i wykonanie odpowiedniego deskowania. rozformowanie stropu. Strop moŝna rozformować, gdy beton osiągnie wytrzymałość równą 12,5MPa. Przed nałoŝeniem tynku na powierzchnię sufitu, pustaki naleŝy zagruntować.
