PYTANIA DO KARTKÓWKI NR 3 : WIADOMO

Transkrypt

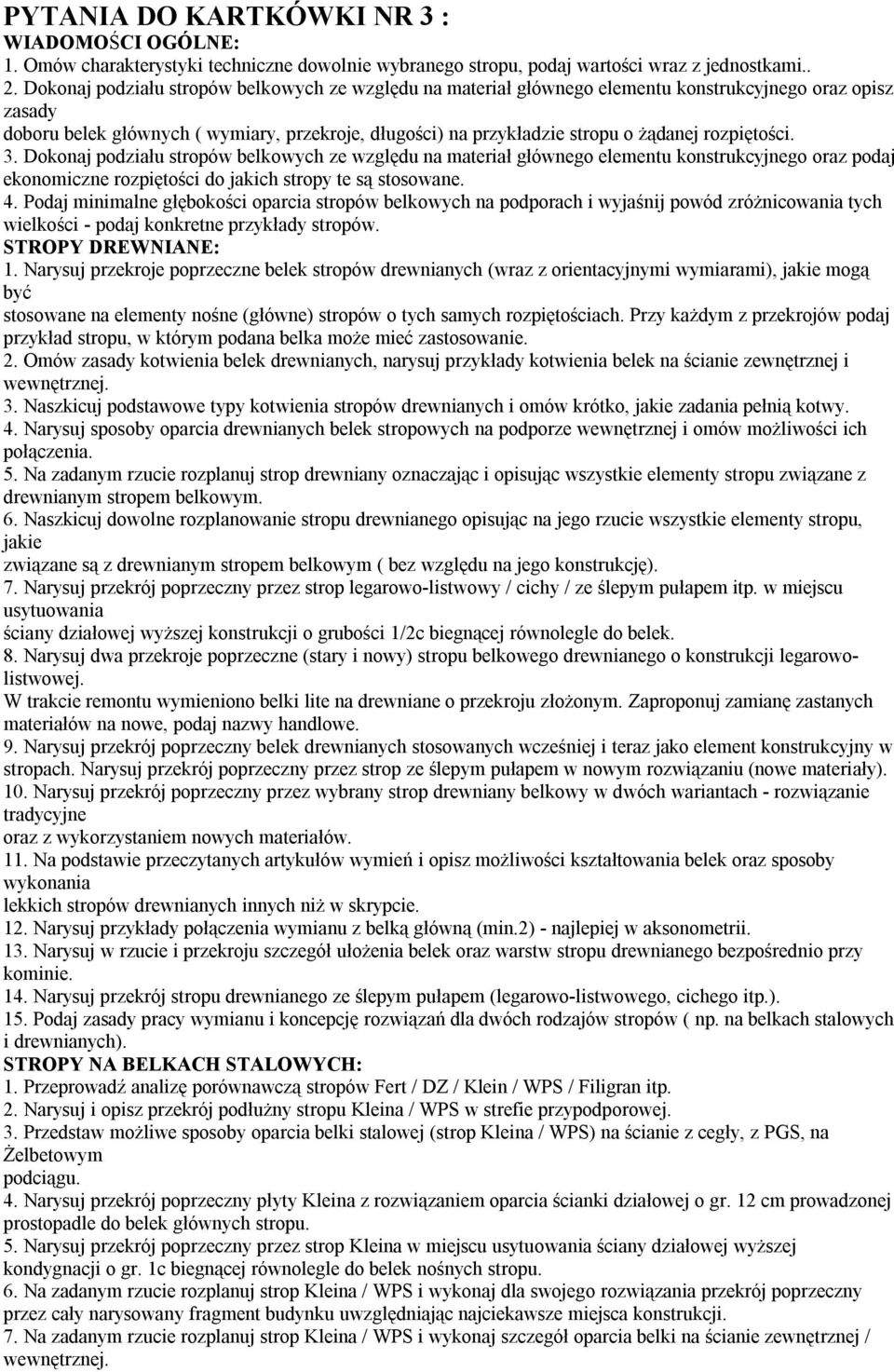

1 PYTANIA DO KARTKÓWKI NR 3 : WIADOMOŚCI OGÓLNE: 1. Omów charakterystyki techniczne dowolnie wybranego stropu, podaj wartości wraz z jednostkami.. 2. Dokonaj podziału stropów belkowych ze względu na materiał głównego elementu konstrukcyjnego oraz opisz zasady doboru belek głównych ( wymiary, przekroje, długości) na przykładzie stropu o żądanej rozpiętości. 3. Dokonaj podziału stropów belkowych ze względu na materiał głównego elementu konstrukcyjnego oraz podaj ekonomiczne rozpiętości do jakich stropy te są stosowane. 4. Podaj minimalne głębokości oparcia stropów belkowych na podporach i wyjaśnij powód zróżnicowania tych STROPY DREWNIANE: 1. Narysuj przekroje poprzeczne belek stropów drewnianych (wraz z orientacyjnymi wymiarami), jakie mogą być stosowane na elementy nośne (główne) stropów o tych samych rozpiętościach. Przy każdym z przekrojów podaj przykład stropu, w którym podana belka może mieć zastosowanie. 2. Omów zasady kotwienia belek drewnianych, narysuj przykłady kotwienia belek na ścianie zewnętrznej i 3. Naszkicuj podstawowe typy kotwienia stropów drewnianych i omów krótko, jakie zadania pełnią kotwy. 4. Narysuj sposoby oparcia drewnianych belek stropowych na podporze wewnętrznej i omów możliwości ich połączenia. 5. Na zadanym rzucie rozplanuj strop drewniany oznaczając i opisując wszystkie elementy stropu związane z drewnianym stropem belkowym. 6. Naszkicuj dowolne rozplanowanie stropu drewnianego opisując na jego rzucie wszystkie elementy stropu, jakie związane są z drewnianym stropem belkowym ( bez względu na jego konstrukcję). 7. Narysuj przekrój poprzeczny przez strop legarowo-listwowy / cichy / ze ślepym pułapem itp. w miejscu usytuowania ściany działowej wyższej konstrukcji o grubości 1/2c biegnącej równolegle do belek. 8. Narysuj dwa przekroje poprzeczne (stary i nowy) stropu belkowego drewnianego o konstrukcji legarowolistwowej. W trakcie remontu wymieniono belki lite na drewniane o przekroju złożonym. Zaproponuj zamianę zastanych materiałów na nowe, podaj nazwy handlowe. 9. Narysuj przekrój poprzeczny belek drewnianych stosowanych wcześniej i teraz jako element konstrukcyjny w stropach. Narysuj przekrój poprzeczny przez strop ze ślepym pułapem w nowym rozwiązaniu (nowe materiały). 10. Narysuj przekrój poprzeczny przez wybrany strop drewniany belkowy w dwóch wariantach - rozwiązanie tradycyjne oraz z wykorzystaniem nowych materiałów. 11. Na podstawie przeczytanych artykułów wymień i opisz możliwości kształtowania belek oraz sposoby wykonania lekkich stropów drewnianych innych niż w skrypcie. 12. Narysuj przykłady połączenia wymianu z belką główną (min.2) - najlepiej w aksonometrii. 13. Narysuj w rzucie i przekroju szczegół ułożenia belek oraz warstw stropu drewnianego bezpośrednio przy kominie. 14. Narysuj przekrój stropu drewnianego ze ślepym pułapem (legarowo-listwowego, cichego itp.). 15. Podaj zasady pracy wymianu i koncepcję rozwiązań dla dwóch rodzajów stropów ( np. na belkach stalowych i drewnianych). STROPY NA BELKACH STALOWYCH: 1. Przeprowadź analizę porównawczą stropów Fert / DZ / Klein / WPS / Filigran itp. 2. Narysuj i opisz przekrój podłużny stropu Kleina / WPS w strefie przypodporowej. 3. Przedstaw możliwe sposoby oparcia belki stalowej (strop Kleina / WPS) na ścianie z cegły, z PGS, na Żelbetowym podciągu. 4. Narysuj przekrój poprzeczny płyty Kleina z rozwiązaniem oparcia ścianki działowej o gr. 12 cm prowadzonej prostopadle do belek głównych stropu. 5. Narysuj przekrój poprzeczny przez strop Kleina w miejscu usytuowania ściany działowej wyższej kondygnacji o gr. 1c biegnącej równolegle do belek nośnych stropu. 6. Na zadanym rzucie rozplanuj strop Kleina / WPS i wykonaj dla swojego rozwiązania przekrój poprzeczny przez cały narysowany fragment budynku uwzględniając najciekawsze miejsca konstrukcji. 7. Na zadanym rzucie rozplanuj strop Kleina / WPS i wykonaj szczegół oparcia belki na ścianie zewnętrznej /

2 8. Narysuj i opisz przekrój poprzeczny przez płytę średnią (lekką, ciężką) Kleina. 9. Narysuj przekrój poprzeczny stropu na belkach stalowych z monolityczną płytą Żelbetową (dwa przykłady). Opisz wady i zalety tego typu konstrukcji. 10. Wymień znane Ci konstrukcje stropów na belkach stalowych w zależności od sposobu i rodzaju umieszczenia wypełnienia pomiędzy elementem konstrukcyjnym. Narysuj dwa z nich. STROPY GĘSTOŻEBROWE: 1. Dokonaj podziału stropów gęstożebrowych w zależności od materiałów z jakich wykonane są elementy stropu (belki, pustaki), podaj konkretne przykłady stropów. 2. Na podstawie artykułów omów możliwe rozwiązania wypełnień (pustaków) stropów gęstożebrowych. Podaj konkretne przykłady przy poszczególnych typach. 3. Na podstawie przeczytanych artykułów omów (naszkicuj i opisz) konstrukcje stropów gęstożebrowych wykonanych z prefabrykatów betonowych. 4. Wymień stropy przedstawione w artykułach (inne niż w skrypcie) oraz omów konstrukcję i technologię dwóch z nich. 5. Na podstawie przeczytanych artykułów omów (naszkicuj i opisz) konstrukcje gęstożebrowych stropów ceramiczno-żelbetowych. 6. Na podstawie przeczytanych artykułów naszkicuj i opisz nowe rozwiązania stropów obecnie stosowanych w domach jednorodzinnych. 7. Dokonaj podziału stropów gęstożebrowych na trzy grupy w zależności od technologii montażu stropu (jego zmonolityzowania), do każdej grupy podaj konkretne przykłady stropów. 8. Na zadanym rzucie rozplanuj strop DZ / Fert / Akerman / Teriva i wykonaj dla swojego rozwiązania przekrój poprzeczny przez cały narysowany fragment budynku uwzględniając najciekawsze miejsca w konstrukcji. 9. Na podstawie stropu Fert / Teriva omów (naszkicuj) różne sposoby rozwiązania wieńca w ścianach zewnętrznych i wewnętrznych w zależności od grubości ściany i sposobu oparcia belki. 10. Narysuj trzy przykłady rozwiązania wieńca w stropach gęstożebrowych w miejscu oparcia stropu na podporze. 11. Narysuj przekrój podłużny przez dwa kolejne żebra Akermana w strefie przypodporowej. 12. Narysuj w aksonometrii rozwiązanie Żebra rozdzielczego stropu Fert / DZ / Akerman oraz naszkicuj zasady pracy tego 13. Wyjaśnij za pomocą szkiców i krótkich opisów różnice pomiędzy podciągiem a żebrem rozdzielczym. 14. Na przykładzie belek stropu DZ omów zasady wykonania żebra rozdzielczego oraz zbrojenia tego elementu. 15. Przedstaw za pomocą szkiców (najlepiej w aksonometrii) możliwości rozwiązania żebra rozdzielczego w zależności od rodzaju belek głównych stropu. 16. Omów sposób (zasadę) dozbrojenia strefy przypodporowej i wyjaśnij, których stropów zasada ta dotyczy i dlaczego się takie dozbrojenia wykonuje. Naszkicuj przykłady dozbrojenia dla różnych rodzajów stropów gęstożebrowych. 17. Na przykładzie stropu Teriva / Fert omów za pomocą szkiców zasady usztywnienia konstrukcji stropu w trakcie montażu i docelowo - uwzględnij różne rozpiętości stropu. Opisz krótko zasady przyjmowania przez Ciebie elementów usztywniających. 18. W pomieszczeniu o zadanych wymiarach w świetle rozplanuj dowolny strop gęstożebrowy i opisz technologię wykonania. 19. Przeprowadź analizę porównawczą stropów Teriva i Akerman (alternatywnie DZ /Cerit./ Filigran itp.). 20. Podaj jakich stropów technologia obejmuje deskowanie / stemplowanie. Opisz technologię wybranego stropu wymagającego deskowanie / stemplowanie. POZOSTAŁE STROPY: 1. Na rzucie budynków o zadanych wymiarach narysuj przykład rozplanowania podstawowych elementów konstrukcyjnych stropu płytowo-żebrowego. Podaj nazwy podstawowych elementów konstrukcyjnych, schematy statyczne ich pracy oraz zasady przekazywania obciążeń. 2. Wymień stropy przedstawione w artykułach (inne niż w skrypcie) oraz omów konstrukcję i technologię dwóch z nich. 3. Na podstawie przeczytanych artykułów omów stropy z prefabrykowanych płyt żelbetowych. 4. Naszkicuj i opisz zasady prowadzenia belek stropu przy przewodach kominowych w ścianie kominowej 5. Opisz strop Filigran (konstrukcję, technologię, wady, zalety). Określ i uzasadnij czy nadają się one do budownictwa przemysłowego. 6. Na podstawie przeczytanych artykułów omów dwa rodzaje żelbetowych stropowych płyt monolitycznych. 7. Wymień przykłady rozwiązań stropów zespolonych i naszkicuj przekrój poprzeczny dwóch z nich - omów 8. Na podstawie przeczytanych artykułów wymień i opisz możliwości dozbrajania strefy przypodporowej za pomocą listew Deha.

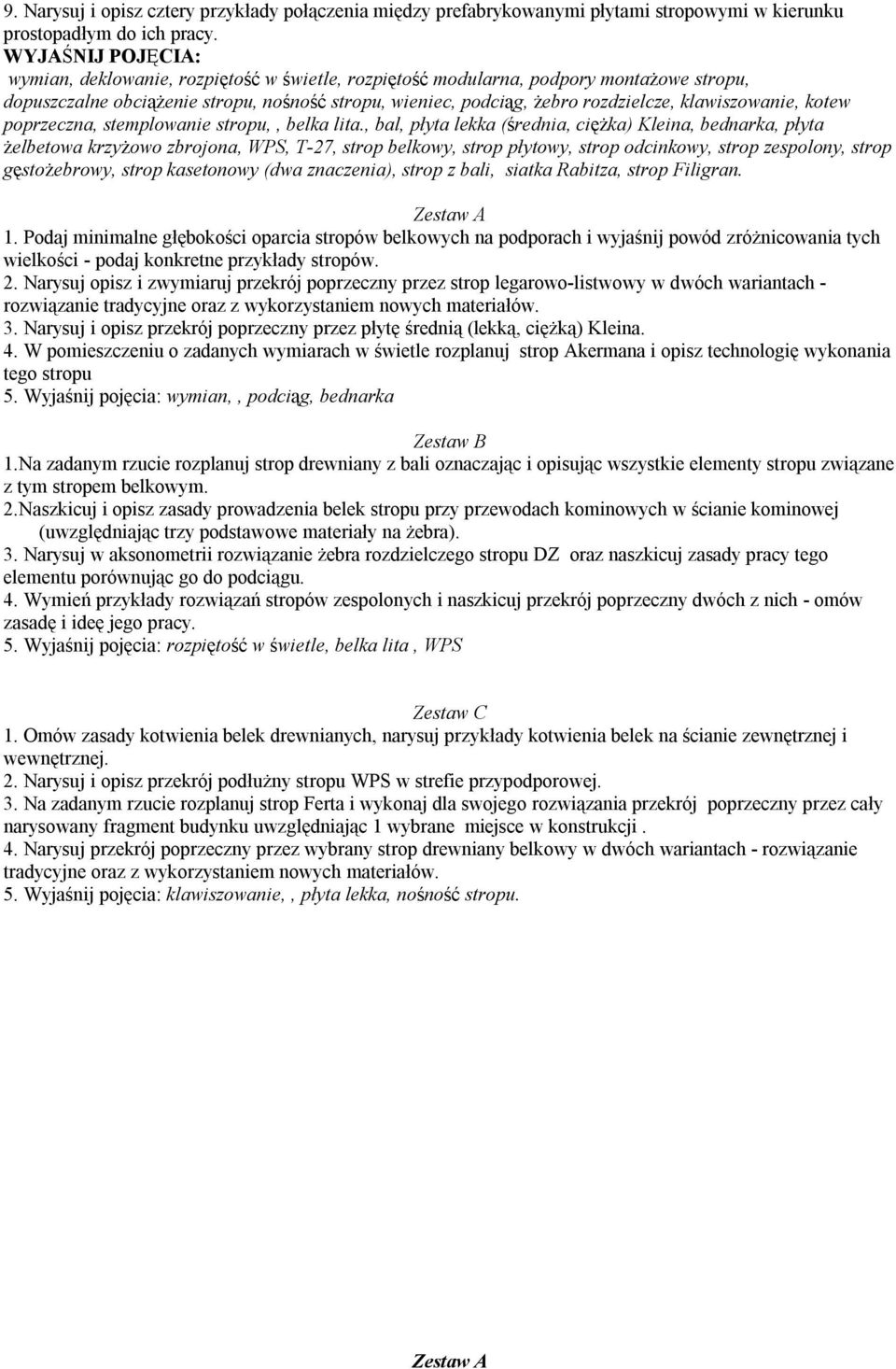

3 9. Narysuj i opisz cztery przykłady połączenia między prefabrykowanymi płytami stropowymi w kierunku prostopadłym do ich pracy. WYJAŚNIJ POJĘCIA: wymian, deklowanie, rozpiętość w świetle, rozpiętość modularna, podpory montażowe stropu, dopuszczalne obciążenie stropu, nośność stropu, wieniec, podciąg, żebro rozdzielcze, klawiszowanie, kotew poprzeczna, stemplowanie stropu,, belka lita., bal, płyta lekka (średnia, ciężka) Kleina, bednarka, płyta żelbetowa krzyżowo zbrojona, WPS, T-27, strop belkowy, strop płytowy, strop odcinkowy, strop zespolony, strop gęstożebrowy, strop kasetonowy (dwa znaczenia), strop z bali, siatka Rabitza, strop Filigran. rozwiązanie 5. Wyjaśnij pojęcia: wymian,, podciąg, bednarka 5. Wyjaśnij pojęcia: rozpiętość w świetle, belka lita, WPS

4 rozwiązanie rozwiązanie rozwiązanie rozwiązanie rozwiązanie rozwiązanie
