INSTRUKCJA MONTAŻU STROPU. System stropowy Rectobeton i Rectolight
|
|
- Bogumił Urbaniak
- 4 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA MONTAŻU STROPU System stropowy Rectobeton i Rectoight

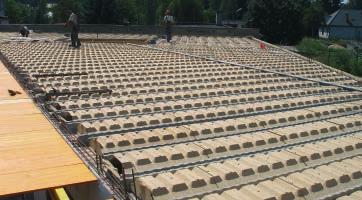

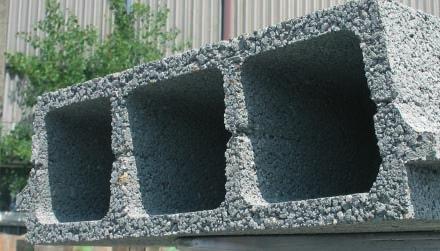

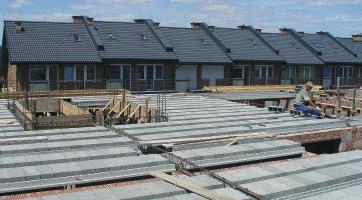

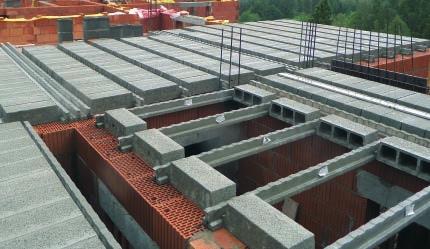

2 Montaż stropu w systemie RECTOBETON Rozkładanie beek i pustaków dekowanych beki naeży rozkładać zgodnie z rysunkiem firmy RECTOR z zachowaniem min. oparć: 2 cm oparcie w podciągach 5 cm ściany ceramiczne 7 cm ściany z betonu komórkowego 7 cm stare mury W ceu uzyskania odpowiednich rozstawów beek naeży posłużyć się eementem dekującym. 2 Ustawienie podpór montażowych - podpory montażowe ustawić z zachowaniem ujemnej strzałki ugięcia równej L/500 - rozstaw stempi zaeży od przekroju pasa podpory, nie powinien być większy od 2,5 m (zaeca się rozstaw,2 m,8 m) Wskazówki montażowe 3 Rozłożenie pustaków - RP 7, 2, 5, 6, 20, 24 ub 25 na całej powierzchni stropu - pustaki można docinać i opierać bezpośrednio na ścianie - nie ma konieczności wykonywania żeber rozdzieczych 4 Dozbrojenie stropu - na całej powierzchni naeży rozłożyć siatkę staową (min #4 mm, oczko 20x30 cm) - nad końcem każdej beki naeży górą ułożyć pręt zagięty do wieńca ub prosty nad podporą pośrednią - w przypadku szkód górniczych naeży dodatkowo ułożyć pręty prostopadłe do beek i pęte na stopkach beek
3 Betonowanie stropu - strop naeży zabetonować betonem C20/25 jako jednorazową operację, unikając koncentracji betonu > Wykończenie stropu Stropy RECTOR można wykańczać zarówno tynkami tradycyjnymi jak i systemami suchej zabudowy. Naeży przy tym pamiętać aby nie przewiercić beki mocując łącznik.

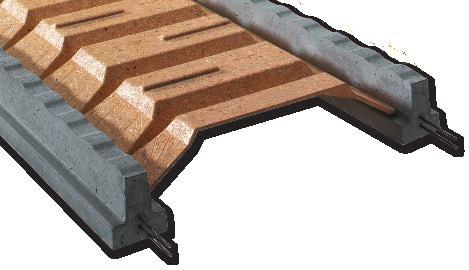

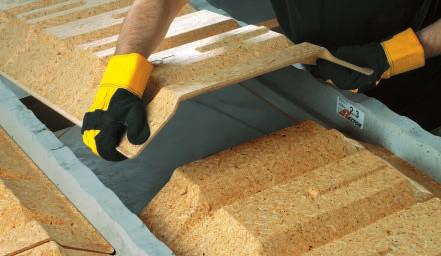

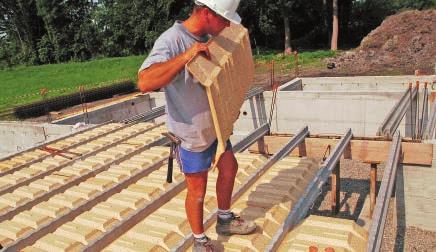

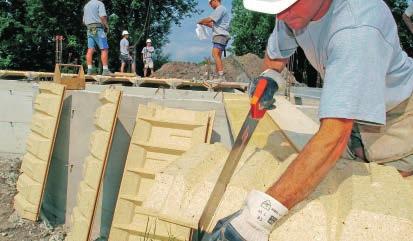

4 Montaż stropu w systemie RECTOLIGHT Rozkładanie beek stropowych RS beki naeży rozkładać zgodnie z rysunkiem firmy RECTOR z zachowaniem min. oparć: 2 cm oparcie w podciągach 5 cm ściany ceramiczne 7 cm ściany z betonu komórkowego 7 cm stare mury W ceu uzyskania odpowiednich rozstawów beek naeży posłużyć się eementem dekującym. 2 Ustawienie podpór montażowych - podpory montażowe ustawić z zachowaniem ujemnej strzałki ugięcia równej L/500 - rozstaw stempi zaeży od przekroju pasa podpory, nie powinien być większy od 2,5 m (zaeca się rozstaw,2 m,8 m) 3 Rozkładanie eementów wypełniających systemu RECTOLIGHT rozłożenie eementów dekujących między bekami 2 rozłożyć pierwsze, skrajne wypełnienia stroną, która pasuje do deka 3 ułożenie koejnych eementów z zakładem do 6 cm 4 ułożenie skrajnego ostatniego eementu, obróconego o 80 stopni tak, aby pasował do deka na drugim końcu beek 5 uzupełnienie przerwy w środkowej części dociętym eementem. Cięcie wykonać w górnej części wypełnienia, miejsce cięcia można reguować przesuwem na zakładach 2 3 PIÓRO WPUST Dozbrojenie stropu - na całej powierzchni naeży rozłożyć siatkę staową (min #4,0 mm oczko 20x30 cm) - pręty przypodporowe (najczęściej szt. na żebro) z prętów #8 do #4

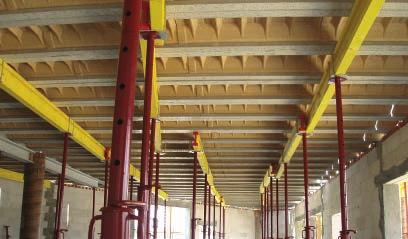

5 Betonowanie stropu - strop naeży zabetonować betonem C20/25 jako jednorazową operację, unikając koncentracji betonu > Wykończenie stropu Stropy w systemie RECTOLIGHT wymuszają stosowanie sufi tów podwieszanych w ceu wykończenia donej powierzchni. Naeży przy tym pamiętać aby nie przewiercić beki mocując łącznik.
6 SYSTEMY STROPOWE RECTOR Bo strop wybiera się raz FRANCUSKA TECHNOLOGIA POLSKI PRODUKT NAJWYŻSZA JAKOŚĆ WSRÓD STROPÓW BELKOWO PUSTAKOWYCH NAJSZERSZY ASORTYMENT, WYSOKOŚĆ STROPU OD 6 cm, ROZPIĘTOŚĆ DO 0 m BRAK KLAWISZOWANIA I ZARYSOWANIA DUŻA ELASTYCZNOŚĆ - DOWOLNE OBCIĄŻENIA, MOŻLIWE UKŁADY AKUSTYCZNE RECTOBETON TRADYCYJNE ROZWIĄZANIE MOŻLIWE DO ZASTOSOWANIA W KAŻDYM BUDYNKU I NA KAŻDYM POZIOMIE RECTOLIGHT INNOWACYJNE I NOWOCZESNE ROZWIĄZANIE DAJĄCE DUŻE MOŻLIWOŚCI ARANŻACJI SPRAWDZONE ROZWIĄZANIA Z 60-cio LETNIĄ TRADYCJĄ Zespół naszych inżynierów proponuje Państwu bezpłatnie: Dobór systemu stropowego i stosowne obiczenia Wykonanie rysunków montażowych i zestawień materiałów Wsparcie techniczne i współpracę w zakresie projektowania stropu Oferujemy Państwu również współpracę z firmami wykonawczymi, indywiduane wyceny, anaizy kosztów i rozwiązań. Wystarczy przesłać do nas projekt budynku: info@rector.p PROJEKT GRATIS S T R O P U Transport i magazynowanie beek i wypełnień RECTOBETON i RECTOLIGHT - beki ustawić na utwardzonym podłożu, po 0 w jednej warstwie z przekładkami w jednej inii - wypełnienia RECTOLIGHT składować w szczenie ofoiowanych paetach, foie zdjąć tuż przed montażem aby nie narażać wypełnień na działanie złych warunków atmosferycznych - pojedyncze paety zawierają 20, 00, 70 sztuk eementów wypełnienia stropowego RECTOR Poska Sp. z o.o., u. Śąska 64 e, Chrzanów te.: (+48) (32) , fax: (+48) (32) , e-mai: info@rector.p
