REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J)

Transkrypt

1

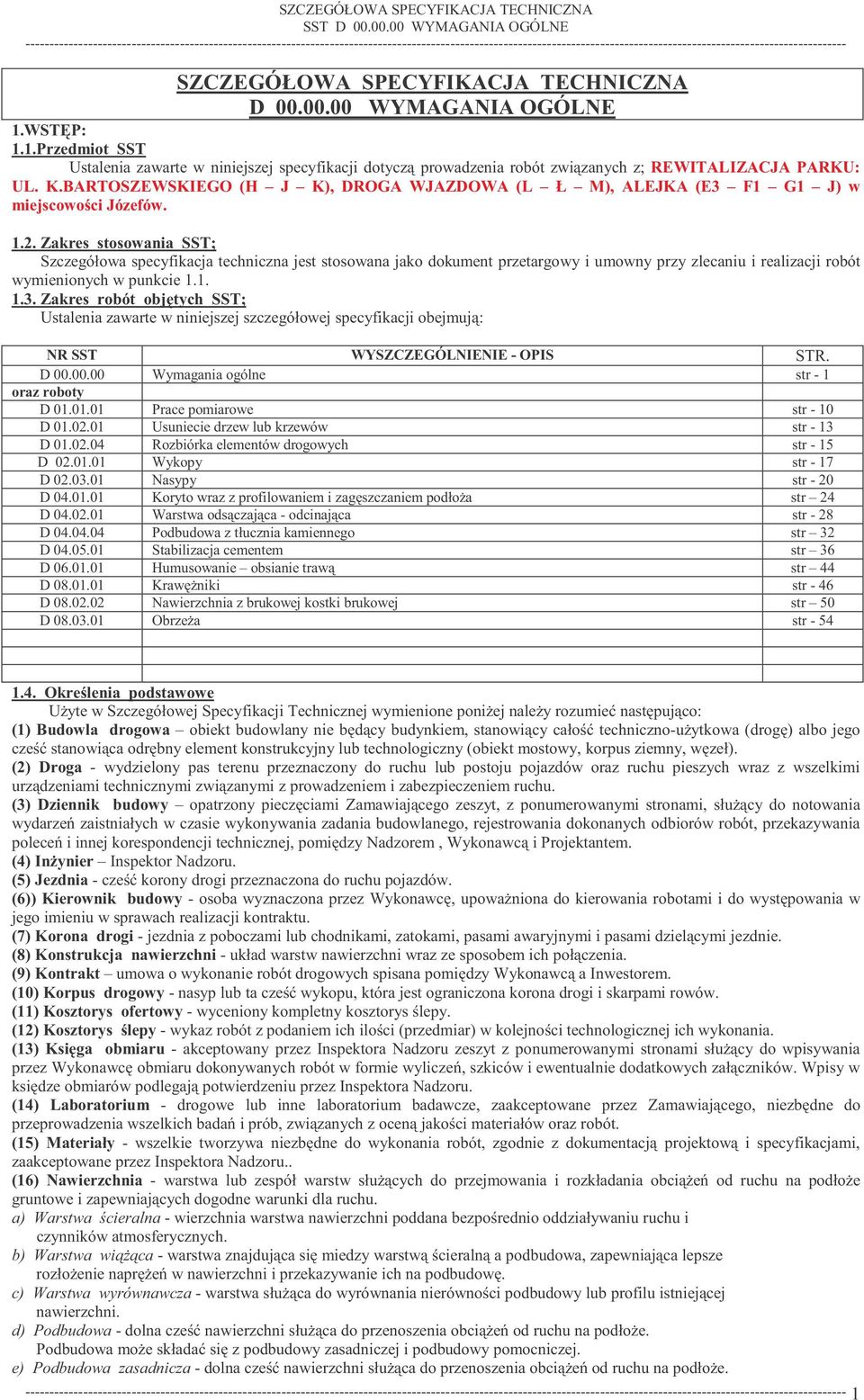

2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D WYMAGANIA OGÓLNE 1.WSTP: 1.1.Przedmiot SST Ustalenia zawarte w niniejszej specyfikacji dotycz prowadzenia robót zwizanych z; REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J) w miejscowoci Józefów Zakres stosowania SST; Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i umowny przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych SST; Ustalenia zawarte w niniejszej szczegółowej specyfikacji obejmuj: NR SST WYSZCZEGÓLNIENIE - OPIS STR. D Wymagania ogólne str - 1 oraz roboty D Prace pomiarowe str - 10 D Usuniecie drzew lub krzewów str - 13 D Rozbiórka elementów drogowych str - 15 D Wykopy str - 17 D Nasypy str - 20 D Koryto wraz z profilowaniem i zagszczaniem podłoa str 24 D Warstwa odsczajca - odcinajca str - 28 D Podbudowa z tłucznia kamiennego str 32 D Stabilizacja cementem str 36 D Humusowanie obsianie traw str 44 D Krawniki str - 46 D Nawierzchnia z brukowej kostki brukowej str 50 D Obrzea str Okrelenia podstawowe Uyte w Szczegółowej Specyfikacji Technicznej wymienione poniej naley rozumie nastpujco: (1) Budowla drogowa obiekt budowlany nie bdcy budynkiem, stanowicy cało techniczno-uytkowa (drog) albo jego cze stanowica odrbny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, wzeł). (2) Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urzdzeniami technicznymi zwizanymi z prowadzeniem i zabezpieczeniem ruchu. (3) Dziennik budowy opatrzony pieczciami Zamawiajcego zeszyt, z ponumerowanymi stronami, słucy do notowania wydarze zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonanych odbiorów robót, przekazywania polece i innej korespondencji technicznej, pomidzy Nadzorem, Wykonawc i Projektantem. (4) Inynier Inspektor Nadzoru. (5) Jezdnia - cze korony drogi przeznaczona do ruchu pojazdów. (6)) Kierownik budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania robotami i do wystpowania w jego imieniu w sprawach realizacji kontraktu. (7) Korona drogi - jezdnia z poboczami lub chodnikami, zatokami, pasami awaryjnymi i pasami dzielcymi jezdnie. (8) Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połczenia. (9) Kontrakt umowa o wykonanie robót drogowych spisana pomidzy Wykonawc a Inwestorem. (10) Korpus drogowy - nasyp lub ta cze wykopu, która jest ograniczona korona drogi i skarpami rowów. (11) Kosztorys ofertowy - wyceniony kompletny kosztorys lepy. (12) Kosztorys lepy - wykaz robót z podaniem ich iloci (przedmiar) w kolejnoci technologicznej ich wykonania. (13) Ksiga obmiaru - akceptowany przez Inspektora Nadzoru zeszyt z ponumerowanymi stronami słucy do wpisywania przez Wykonawc obmiaru dokonywanych robót w formie wylicze, szkiców i ewentualnie dodatkowych załczników. Wpisy w ksidze obmiarów podlegaj potwierdzeniu przez Inspektora Nadzoru. (14) Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiajcego, niezbdne do przeprowadzenia wszelkich bada i prób, zwizanych z ocen jakoci materiałów oraz robót. (15) Materiały - wszelkie tworzywa niezbdne do wykonania robót, zgodnie z dokumentacj projektow i specyfikacjami, zaakceptowane przez Inspektora Nadzoru.. (16) Nawierzchnia - warstwa lub zespół warstw słucych do przejmowania i rozkładania obcie od ruchu na podłoe gruntowe i zapewniajcych dogodne warunki dla ruchu. a) Warstwa cieralna - wierzchnia warstwa nawierzchni poddana bezporednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wica - warstwa znajdujca si miedzy warstwcieraln a podbudowa, zapewniajca lepsze rozłoenie napre w nawierzchni i przekazywanie ich na podbudow. c) Warstwa wyrównawcza - warstwa słuca do wyrównania nierównoci podbudowy lub profilu istniejcej nawierzchni. d) Podbudowa - dolna cze nawierzchni słuca do przenoszenia obcie od ruchu na podłoe. Podbudowa moe składa si z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - dolna cze nawierzchni słuca do przenoszenia obcie od ruchu na podłoe

3 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE Moe składa si z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna cze podbudowy spełniajca obok funkcji nonych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem czstek podłoa. Moe zawiera warstw mrozoochronn, odsczajc lub odcinajc. g) Warstwa mrozoochronna warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinajca - warstwa stosowana w celu uniemoliwienia przenikania czstek drobnych gruntu do warstwy nawierzchni lecej powyej. i) Warstwa odsczajca - warstwa słuca do odprowadzenia wody przedostajcej si do nawierzchni. (17) Odpowiednia (bliska) zgodno - zgodno wykonywanych robót z dopuszczonymi tolerancjami, a jeli przedział tolerancji nie został okrelony - z przecitnymi tolerancjami przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. (18) Pas drogowy - wydzielony liniami rozgraniczajcymi pas terenu przeznaczony do umieszczania w nim drogi oraz drzew i krzewów. Pas drogowy moe równie obejmowa teren przewidziany do rozbudowy drogi i budowy urzdze chronicych ludzi i rodowisko przed uciliwociami powodowanymi przez ruch na drodze. (19) Pobocze - cze korony drogi przeznaczona do chwilowego zatrzymania si pojazdów, umieszczaniu urzdze bezpieczestwa ruchu i wykorzystywana do ruchu pieszych, słuca jednoczenie do bocznego oparcia konstrukcji nawierzchni. (20) Podłoe - grunt rodzimy lub nasypowy lecy pod nawierzchnia do głbokoci przemarzania, nie mniej jednak ni do głbokoci, na której naprenia pionowe od najwikszych obcie uytkowych wynosz 0,02 Mpa. (21) Polecenie Nadzoru - wszelkie polecenia przekazane Wykonawcy przez Nadzór w formie pisemnej, dotyczce sposobu i realizacji robót lub innych spraw zwizanych z przeprowadzeniem budowy. (22) Zadanie budowlane - cze przedsiwzicia budowlanego, stanowica odrbn cało konstrukcji lub technologiczna, zdolna do samodzielnego spełnienia przewidywanych funkcji techniczno-uytkowych. Zadanie moe polega na wykonywaniu robót zwizanych z budowa, modernizacja, utrzymaniem oraz ochron budowli drogowej lub jej elementów Ogólne wymagania dotyczce robót; Wykonawca robót jest odpowiedzialny za jako ich wykonania, oraz zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru Przekazanie placu budowy; Zamawiajcy w terminie okrelonym w dokumentach kontraktowych przekae Wykonawcy plac budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacj i współrzdne punktów głównych trasy oraz reperów, dziennik budowy i ksigi obmiarów robót oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialno za ochron przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Zgodno robót z dokumentacj projektow i SST; Dokumentacja projektowa, SST oraz dodatkowe dokumenty przekazane przez Inspektora Nadzoru Wykonawcy stanowi cze Kontraktu, a wymagania wyszczególnione w choby jednym z nich s obowizujce dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbienoci w ustaleniach poszczególnych dokumentów obowizuje nastpujca kolejno ich wanoci: 1. - SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 2. - DOKUMENTACJA PROJEKTOWA Wykonawca nie moe wykorzystywa błdów lub opuszcze w Dokumentach Kontraktowych, a o ich wykryciu winien natychmiast powiadomi Inspektora Nadzoru, który dokona odpowiednich zmian i poprawek. Wszystkie wykonane roboty i dostarczone materiały bd zgodne z dokumentacj projektow i SST. Dane okrelone w dokumentacji projektowej i w SST bd uwaane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach okrelonego przedziału tolerancji. Cechy materiałów i elementów budowli musz by jednorodne i wykazywa blisk zgodno z okrelonymi wymaganiami, a rozrzuty tych cech nie mog przekracza dopuszczalnego przedziału tolerancji. Jeeli została okrelona warto minimalna lub warto maksymalna tolerancji, albo obie wartoci, to roboty powinny by prowadzone w taki sposób, aby cechy tych materiałów lub elementów budowli nie znajdowały si w przewaajcej mierze w pobliu wartoci granicznych. W przypadku gdy materiały lub roboty bd w pełni zgodne z dokumentacj projektow lub SST, ale osignite zostanie moliwa do zaakceptowania jako elementów budowli, to Inspektor Nadzoru moe zaakceptowa takie roboty i zgodzi si na ich pozostawienie, jednak zastosuje odpowiednie potrcenia od ceny kontraktowej, zgodnie z ustaleniami szczegółowymi kontraktu i / lub SST. W przypadku, gdy materiały lub roboty nie bd w pełni zgodne z dokumentacj projektow lub SST i wpłynie to na nie zadawalajc jako elementów budowli to takie materiały zostan zastpione innymi a roboty rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie placu budowy; Wykonawca jest zobowizany do zabezpieczenia placu budowy, oraz utrzymaniu ruchu publicznego na placu budowy w sposób okrelony w niniejszej SST, w okresie trwania realizacji kontraktu, a do zakoczenia i odbioru ostatecznego robót. Przed przystpieniem do robót, Wykonawca przedstawi Inspektorowi Nadzoru zatwierdzony przez odpowiedni organ zarzdzajcy ruchem projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zalenoci od potrzeb i postpu robót projekt organizacji ruchu powinien by aktualizowany przez Wykonawc na bieco. W czasie wykonywania robót Wykonawca w miar potrzeb wynikajcych z projektu organizacji ruchu dostarczy, zainstaluje i bdzie obsługiwał tymczasowe urzdzenia zabezpieczajce takie jak: ogrodzenie, owietlenie, sygnały i znaki ostrzegawcze, zapory itp., zatrudni dozorców i podejmie wszelkie inne rodki niezbdne dla ochrony robót, bezpieczestwa pojazdów i pieszych. Wykonawca zapewni stałe warunki widocznoci w dzie. i w nocy tych zapór i znaków, dla których jest to nieodzowne ze wzgldów bezpieczestwa. Wszystkie znaki, zapory i inne urzdzenia zabezpieczajce powinny by wykonane zgodnie z zatwierdzonym projektem i podlegaj odbiorowi przez Inspektora Nadzoru. Fakt przystpienia do robót Wykonawca obwieci publicznie przed ich rozpoczciem w sposób uzgodniony z Inspektorem Nadzoru oraz przez umieszczenie. w miejscach i ilociach okrelonych przez Inspektora Nadzoru tablic informacyjnych, których tre bdzie zatwierdzona przez Inspektora

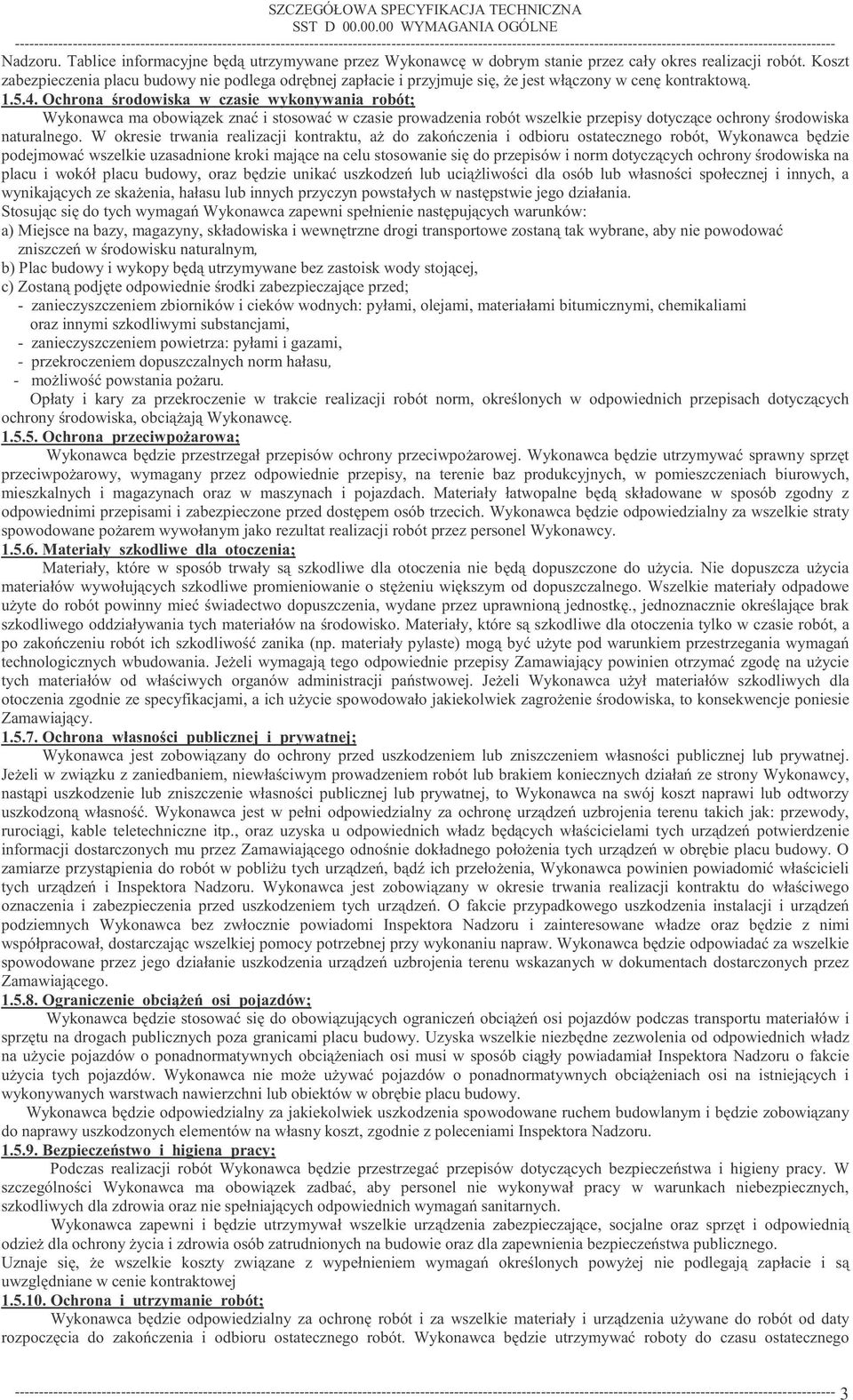

4 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE Nadzoru. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia placu budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen kontraktow Ochrona rodowiska w czasie wykonywania robót; Wykonawca ma obowizek zna i stosowa w czasie prowadzenia robót wszelkie przepisy dotyczce ochrony rodowiska naturalnego. W okresie trwania realizacji kontraktu, a do zakoczenia i odbioru ostatecznego robót, Wykonawca bdzie podejmowa wszelkie uzasadnione kroki majce na celu stosowanie si do przepisów i norm dotyczcych ochrony rodowiska na placu i wokół placu budowy, oraz bdzie unika uszkodze lub uciliwoci dla osób lub własnoci społecznej i innych, a wynikajcych ze skaenia, hałasu lub innych przyczyn powstałych w nastpstwie jego działania. Stosujc si do tych wymaga Wykonawca zapewni spełnienie nastpujcych warunków: a) Miejsce na bazy, magazyny, składowiska i wewntrzne drogi transportowe zostan tak wybrane, aby nie powodowa zniszcze w rodowisku naturalnym, b) Plac budowy i wykopy bd utrzymywane bez zastoisk wody stojcej, c) Zostan podjte odpowiednie rodki zabezpieczajce przed; - zanieczyszczeniem zbiorników i cieków wodnych: pyłami, olejami, materiałami bitumicznymi, chemikaliami oraz innymi szkodliwymi substancjami, - zanieczyszczeniem powietrza: pyłami i gazami, - przekroczeniem dopuszczalnych norm hałasu, - moliwo powstania poaru. Opłaty i kary za przekroczenie w trakcie realizacji robót norm, okrelonych w odpowiednich przepisach dotyczcych ochrony rodowiska, obciaj Wykonawc Ochrona przeciwpoarowa; Wykonawca bdzie przestrzegał przepisów ochrony przeciwpoarowej. Wykonawca bdzie utrzymywa sprawny sprzt przeciwpoarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne bd składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywołanym jako rezultat realizacji robót przez personel Wykonawcy Materiały szkodliwe dla otoczenia; Materiały, które w sposób trwały s szkodliwe dla otoczenia nie bd dopuszczone do uycia. Nie dopuszcza uycia materiałów wywołujcych szkodliwe promieniowanie o steniu wikszym od dopuszczalnego. Wszelkie materiały odpadowe uyte do robót powinny miewiadectwo dopuszczenia, wydane przez uprawnion jednostk., jednoznacznie okrelajce brak szkodliwego oddziaływania tych materiałów na rodowisko. Materiały, które s szkodliwe dla otoczenia tylko w czasie robót, a po zakoczeniu robót ich szkodliwo zanika (np. materiały pylaste) mog by uyte pod warunkiem przestrzegania wymaga technologicznych wbudowania. Jeeli wymagaj tego odpowiednie przepisy Zamawiajcy powinien otrzyma zgod na uycie tych materiałów od właciwych organów administracji pastwowej. Jeeli Wykonawca uył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich uycie spowodowało jakiekolwiek zagroenie rodowiska, to konsekwencje poniesie Zamawiajcy Ochrona własnoci publicznej i prywatnej; Wykonawca jest zobowizany do ochrony przed uszkodzeniem lub zniszczeniem własnoci publicznej lub prywatnej. Jeeli w zwizku z zaniedbaniem, niewłaciwym prowadzeniem robót lub brakiem koniecznych działa ze strony Wykonawcy, nastpi uszkodzenie lub zniszczenie własnoci publicznej lub prywatnej, to Wykonawca na swój koszt naprawi lub odtworzy uszkodzon własno. Wykonawca jest w pełni odpowiedzialny za ochron urzdze uzbrojenia terenu takich jak: przewody, rurocigi, kable teletechniczne itp., oraz uzyska u odpowiednich władz bdcych włacicielami tych urzdze potwierdzenie informacji dostarczonych mu przez Zamawiajcego odnonie dokładnego połoenia tych urzdze w obrbie placu budowy. O zamiarze przystpienia do robót w pobliu tych urzdze, bd ich przełoenia, Wykonawca powinien powiadomi włacicieli tych urzdze i Inspektora Nadzoru. Wykonawca jest zobowizany w okresie trwania realizacji kontraktu do właciwego oznaczenia i zabezpieczenia przed uszkodzeniem tych urzdze. O fakcie przypadkowego uszkodzenia instalacji i urzdze podziemnych Wykonawca bez zwłocznie powiadomi Inspektora Nadzoru i zainteresowane władze oraz bdzie z nimi współpracował, dostarczajc wszelkiej pomocy potrzebnej przy wykonaniu napraw. Wykonawca bdzie odpowiada za wszelkie spowodowane przez jego działanie uszkodzenia urzdze uzbrojenia terenu wskazanych w dokumentach dostarczonych przez Zamawiajcego Ograniczenie obcie osi pojazdów; Wykonawca bdzie stosowa si do obowizujcych ogranicze obcie osi pojazdów podczas transportu materiałów i sprztu na drogach publicznych poza granicami placu budowy. Uzyska wszelkie niezbdne zezwolenia od odpowiednich władz na uycie pojazdów o ponadnormatywnych obcieniach osi musi w sposób cigły powiadamiał Inspektora Nadzoru o fakcie uycia tych pojazdów. Wykonawca nie moe uywa pojazdów o ponadnormatywnych obcieniach osi na istniejcych i wykonywanych warstwach nawierzchni lub obiektów w obrbie placu budowy. Wykonawca bdzie odpowiedzialny za jakiekolwiek uszkodzenia spowodowane ruchem budowlanym i bdzie zobowizany do naprawy uszkodzonych elementów na własny koszt, zgodnie z poleceniami Inspektora Nadzoru Bezpieczestwo i higiena pracy; Podczas realizacji robót Wykonawca bdzie przestrzega przepisów dotyczcych bezpieczestwa i higieny pracy. W szczególnoci Wykonawca ma obowizek zadba, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniajcych odpowiednich wymaga sanitarnych. Wykonawca zapewni i bdzie utrzymywał wszelkie urzdzenia zabezpieczajce, socjalne oraz sprzt i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczestwa publicznego. Uznaje si, e wszelkie koszty zwizane z wypełnieniem wymaga okrelonych powyej nie podlegaj zapłacie i s uwzgldniane w cenie kontraktowej Ochrona i utrzymanie robót; Wykonawca bdzie odpowiedzialny za ochron robót i za wszelkie materiały i urzdzenia uywane do robót od daty rozpoczcia do zakoczenia i odbioru ostatecznego robót. Wykonawca bdzie utrzymywa roboty do czasu ostatecznego

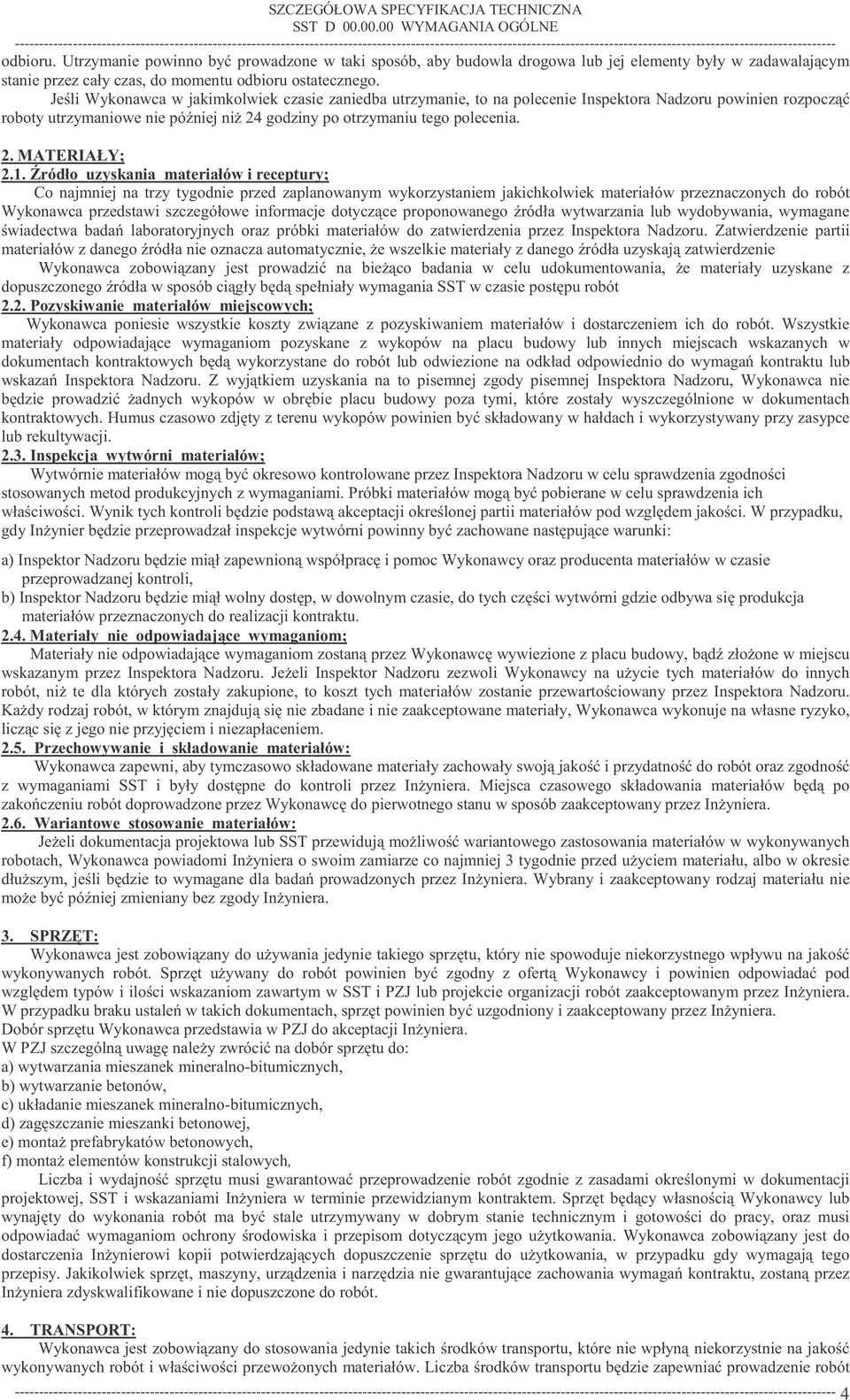

5 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE odbioru. Utrzymanie powinno by prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadawalajcym stanie przez cały czas, do momentu odbioru ostatecznego. Jeli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inspektora Nadzoru powinien rozpocz roboty utrzymaniowe nie póniej ni 24 godziny po otrzymaniu tego polecenia. 2. MATERIAŁY; 2.1. ródło uzyskania materiałów i receptury; Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczce proponowanego ródła wytwarzania lub wydobywania, wymagane wiadectwa bada laboratoryjnych oraz próbki materiałów do zatwierdzenia przez Inspektora Nadzoru. Zatwierdzenie partii materiałów z danego ródła nie oznacza automatycznie, e wszelkie materiały z danego ródła uzyskaj zatwierdzenie Wykonawca zobowizany jest prowadzi na bieco badania w celu udokumentowania, e materiały uzyskane z dopuszczonego ródła w sposób cigły bd spełniały wymagania SST w czasie postpu robót 2.2. Pozyskiwanie materiałów miejscowych; Wykonawca poniesie wszystkie koszty zwizane z pozyskiwaniem materiałów i dostarczeniem ich do robót. Wszystkie materiały odpowiadajce wymaganiom pozyskane z wykopów na placu budowy lub innych miejscach wskazanych w dokumentach kontraktowych bd wykorzystane do robót lub odwiezione na odkład odpowiednio do wymaga kontraktu lub wskaza Inspektora Nadzoru. Z wyjtkiem uzyskania na to pisemnej zgody pisemnej Inspektora Nadzoru, Wykonawca nie bdzie prowadzi adnych wykopów w obrbie placu budowy poza tymi, które zostały wyszczególnione w dokumentach kontraktowych. Humus czasowo zdjty z terenu wykopów powinien by składowany w hałdach i wykorzystywany przy zasypce lub rekultywacji Inspekcja wytwórni materiałów; Wytwórnie materiałów mog by okresowo kontrolowane przez Inspektora Nadzoru w celu sprawdzenia zgodnoci stosowanych metod produkcyjnych z wymaganiami. Próbki materiałów mog by pobierane w celu sprawdzenia ich właciwoci. Wynik tych kontroli bdzie podstaw akceptacji okrelonej partii materiałów pod wzgldem jakoci. W przypadku, gdy Inynier bdzie przeprowadzał inspekcje wytwórni powinny by zachowane nastpujce warunki: a) Inspektor Nadzoru bdzie mił zapewnion współprac i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzanej kontroli, b) Inspektor Nadzoru bdzie mił wolny dostp, w dowolnym czasie, do tych czci wytwórni gdzie odbywa si produkcja materiałów przeznaczonych do realizacji kontraktu Materiały nie odpowiadajce wymaganiom; Materiały nie odpowiadajce wymaganiom zostan przez Wykonawc wywiezione z placu budowy, bd złoone w miejscu wskazanym przez Inspektora Nadzoru. Jeeli Inspektor Nadzoru zezwoli Wykonawcy na uycie tych materiałów do innych robót, ni te dla których zostały zakupione, to koszt tych materiałów zostanie przewartociowany przez Inspektora Nadzoru. Kady rodzaj robót, w którym znajduj si nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nie przyjciem i niezapłaceniem Przechowywanie i składowanie materiałów: Wykonawca zapewni, aby tymczasowo składowane materiały zachowały swoj jako i przydatno do robót oraz zgodno z wymaganiami SST i były dostpne do kontroli przez Inyniera. Miejsca czasowego składowania materiałów bd po zakoczeniu robót doprowadzone przez Wykonawc do pierwotnego stanu w sposób zaakceptowany przez Inyniera Wariantowe stosowanie materiałów: Jeeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego zastosowania materiałów w wykonywanych robotach, Wykonawca powiadomi Inyniera o swoim zamiarze co najmniej 3 tygodnie przed uyciem materiału, albo w okresie dłuszym, jeli bdzie to wymagane dla bada prowadzonych przez Inyniera. Wybrany i zaakceptowany rodzaj materiału nie moe by póniej zmieniany bez zgody Inyniera. 3. SPRZT: Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w SST i PZJ lub projekcie organizacji robót zaakceptowanym przez Inyniera. W przypadku braku ustale w takich dokumentach, sprzt powinien by uzgodniony i zaakceptowany przez Inyniera. Dobór sprztu Wykonawca przedstawia w PZJ do akceptacji Inyniera. W PZJ szczególn uwag naley zwróci na dobór sprztu do: a) wytwarzania mieszanek mineralno-bitumicznych, b) wytwarzanie betonów, c) układanie mieszanek mineralno-bitumicznych, d) zagszczanie mieszanki betonowej, e) monta prefabrykatów betonowych, f) monta elementów konstrukcji stalowych, Liczba i wydajno sprztu musi gwarantowa przeprowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniami Inyniera w terminie przewidzianym kontraktem. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by stale utrzymywany w dobrym stanie technicznym i gotowoci do pracy, oraz musi odpowiada wymaganiom ochrony rodowiska i przepisom dotyczcym jego uytkowania. Wykonawca zobowizany jest do dostarczenia Inynierowi kopii potwierdzajcych dopuszczenie sprztu do uytkowania, w przypadku gdy wymagaj tego przepisy. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania wymaga kontraktu, zostan przez Inyniera zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT: Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót i właciwoci przewoonych materiałów. Liczba rodków transportu bdzie zapewnia prowadzenie robót

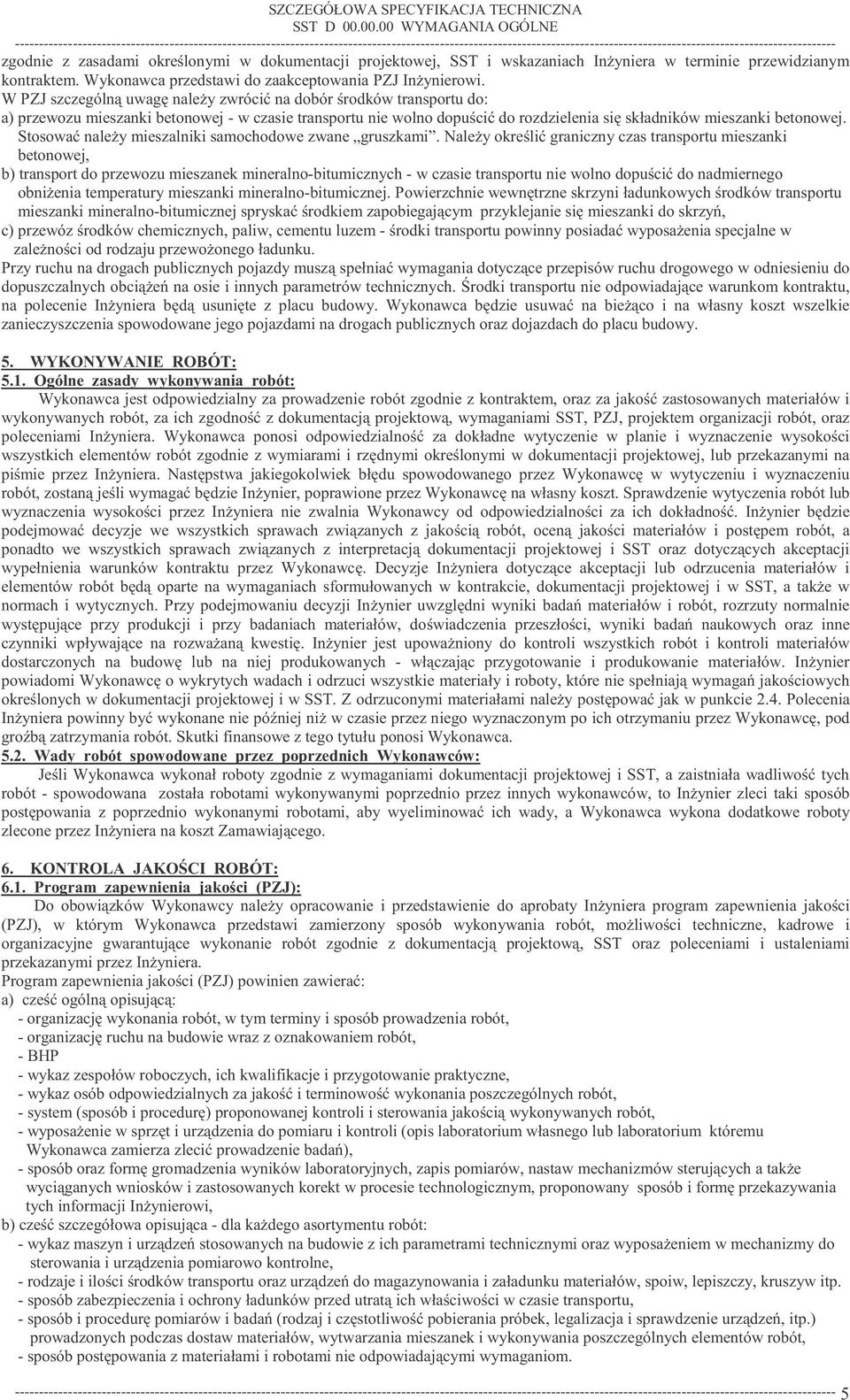

6 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inyniera w terminie przewidzianym kontraktem. Wykonawca przedstawi do zaakceptowania PZJ Inynierowi. W PZJ szczególn uwag naley zwróci na dobór rodków transportu do: a) przewozu mieszanki betonowej - w czasie transportu nie wolno dopuci do rozdzielenia si składników mieszanki betonowej. Stosowa naley mieszalniki samochodowe zwane gruszkami. Naley okreli graniczny czas transportu mieszanki betonowej, b) transport do przewozu mieszanek mineralno-bitumicznych - w czasie transportu nie wolno dopuci do nadmiernego obnienia temperatury mieszanki mineralno-bitumicznej. Powierzchnie wewntrzne skrzyni ładunkowych rodków transportu mieszanki mineralno-bitumicznej spryskarodkiem zapobiegajcym przyklejanie si mieszanki do skrzy, c) przewóz rodków chemicznych, paliw, cementu luzem - rodki transportu powinny posiada wyposaenia specjalne w zalenoci od rodzaju przewoonego ładunku. Przy ruchu na drogach publicznych pojazdy musz spełnia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych obcie na osie i innych parametrów technicznych. rodki transportu nie odpowiadajce warunkom kontraktu, na polecenie Inyniera bd usunite z placu budowy. Wykonawca bdzie usuwa na bieco i na własny koszt wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do placu budowy. 5. WYKONYWANIE ROBÓT: 5.1. Ogólne zasady wykonywania robót: Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z kontraktem, oraz za jako zastosowanych materiałów i wykonywanych robót, za ich zgodno z dokumentacj projektow, wymaganiami SST, PZJ, projektem organizacji robót, oraz poleceniami Inyniera. Wykonawca ponosi odpowiedzialno za dokładne wytyczenie w planie i wyznaczenie wysokoci wszystkich elementów robót zgodnie z wymiarami i rzdnymi okrelonymi w dokumentacji projektowej, lub przekazanymi na pimie przez Inyniera. Nastpstwa jakiegokolwiek błdu spowodowanego przez Wykonawc w wytyczeniu i wyznaczeniu robót, zostan jeli wymaga bdzie Inynier, poprawione przez Wykonawc na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez Inyniera nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokładno. Inynier bdzie podejmowa decyzje we wszystkich sprawach zwizanych z jakoci robót, ocen jakoci materiałów i postpem robót, a ponadto we wszystkich sprawach zwizanych z interpretacj dokumentacji projektowej i SST oraz dotyczcych akceptacji wypełnienia warunków kontraktu przez Wykonawc. Decyzje Inyniera dotyczce akceptacji lub odrzucenia materiałów i elementów robót bd oparte na wymaganiach sformułowanych w kontrakcie, dokumentacji projektowej i w SST, a take w normach i wytycznych. Przy podejmowaniu decyzji Inynier uwzgldni wyniki bada materiałów i robót, rozrzuty normalnie wystpujce przy produkcji i przy badaniach materiałów, dowiadczenia przeszłoci, wyniki bada naukowych oraz inne czynniki wpływajce na rozwaan kwesti. Inynier jest upowaniony do kontroli wszystkich robót i kontroli materiałów dostarczonych na budow lub na niej produkowanych - włczajc przygotowanie i produkowanie materiałów. Inynier powiadomi Wykonawc o wykrytych wadach i odrzuci wszystkie materiały i roboty, które nie spełniaj wymaga jakociowych okrelonych w dokumentacji projektowej i w SST. Z odrzuconymi materiałami naley postpowa jak w punkcie 2.4. Polecenia Inyniera powinny by wykonane nie póniej ni w czasie przez niego wyznaczonym po ich otrzymaniu przez Wykonawc, pod grob zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca Wady robót spowodowane przez poprzednich Wykonawców: Jeli Wykonawca wykonał roboty zgodnie z wymaganiami dokumentacji projektowej i SST, a zaistniała wadliwo tych robót - spowodowana została robotami wykonywanymi poprzednio przez innych wykonawców, to Inynier zleci taki sposób postpowania z poprzednio wykonanymi robotami, aby wyeliminowa ich wady, a Wykonawca wykona dodatkowe roboty zlecone przez Inyniera na koszt Zamawiajcego. 6. KONTROLA JAKOCI ROBÓT: 6.1. Program zapewnienia jakoci (PZJ): Do obowizków Wykonawcy naley opracowanie i przedstawienie do aprobaty Inyniera program zapewnienia jakoci (PZJ), w którym Wykonawca przedstawi zamierzony sposób wykonywania robót, moliwoci techniczne, kadrowe i organizacyjne gwarantujce wykonanie robót zgodnie z dokumentacj projektow, SST oraz poleceniami i ustaleniami przekazanymi przez Inyniera. Program zapewnienia jakoci (PZJ) powinien zawiera: a) cze ogóln opisujc: - organizacj wykonania robót, w tym terminy i sposób prowadzenia robót, - organizacj ruchu na budowie wraz z oznakowaniem robót, - BHP - wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, - wykaz osób odpowiedzialnych za jako i terminowo wykonania poszczególnych robót, - system (sposób i procedur) proponowanej kontroli i sterowania jakoci wykonywanych robót, - wyposaenie w sprzt i urzdzenia do pomiaru i kontroli (opis laboratorium własnego lub laboratorium któremu Wykonawca zamierza zleci prowadzenie bada), - sposób oraz form gromadzenia wyników laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujcych a take wyciganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form przekazywania tych informacji Inynierowi, b) cze szczegółowa opisujca - dla kadego asortymentu robót: - wykaz maszyn i urzdze stosowanych na budowie z ich parametrami technicznymi oraz wyposaeniem w mechanizmy do sterowania i urzdzenia pomiarowo kontrolne, - rodzaje i iloci rodków transportu oraz urzdze do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp. - sposób zabezpieczenia i ochrony ładunków przed utrat ich właciwoci w czasie transportu, - sposób i procedur pomiarów i bada (rodzaj i czstotliwo pobierania próbek, legalizacja i sprawdzenie urzdze, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, - sposób postpowania z materiałami i robotami nie odpowiadajcymi wymaganiom

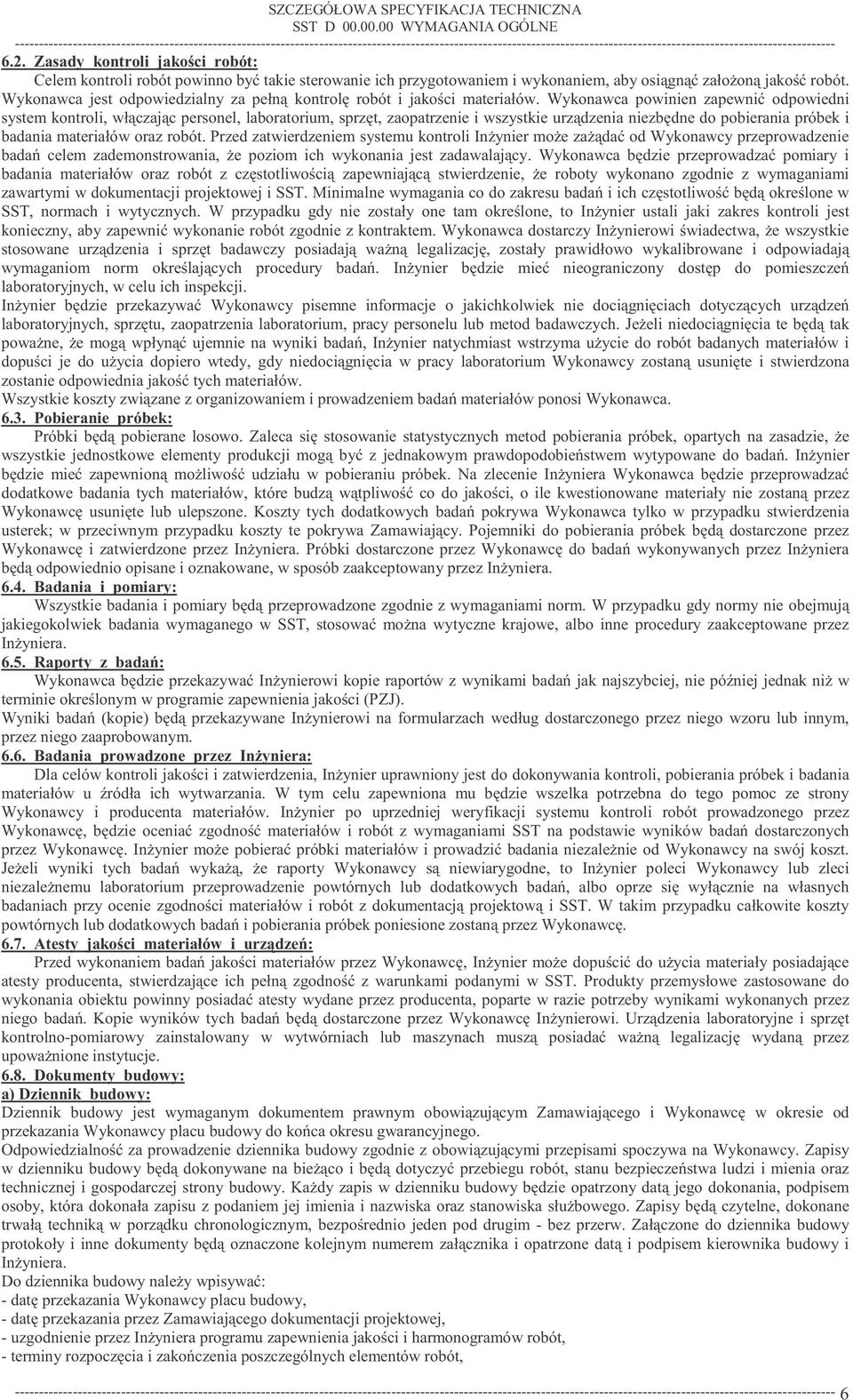

7 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE Zasady kontroli jakoci robót: Celem kontroli robót powinno by takie sterowanie ich przygotowaniem i wykonaniem, aby osign załoon jako robót. Wykonawca jest odpowiedzialny za pełn kontrol robót i jakoci materiałów. Wykonawca powinien zapewni odpowiedni system kontroli, włczajc personel, laboratorium, sprzt, zaopatrzenie i wszystkie urzdzenia niezbdne do pobierania próbek i badania materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inynier moe zada od Wykonawcy przeprowadzenie bada celem zademonstrowania, e poziom ich wykonania jest zadawalajcy. Wykonawca bdzie przeprowadza pomiary i badania materiałów oraz robót z czstotliwoci zapewniajc stwierdzenie, e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST. Minimalne wymagania co do zakresu bada i ich czstotliwo bd okrelone w SST, normach i wytycznych. W przypadku gdy nie zostały one tam okrelone, to Inynier ustali jaki zakres kontroli jest konieczny, aby zapewni wykonanie robót zgodnie z kontraktem. Wykonawca dostarczy Inynierowi wiadectwa, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okrelajcych procedury bada. Inynier bdzie mie nieograniczony dostp do pomieszcze laboratoryjnych, w celu ich inspekcji. Inynier bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek nie docigniciach dotyczcych urzdze laboratoryjnych, sprztu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeeli niedocignicia te bd tak powane, e mog wpłyn ujemnie na wyniki bada, Inynier natychmiast wstrzyma uycie do robót badanych materiałów i dopuci je do uycia dopiero wtedy, gdy niedocignicia w pracy laboratorium Wykonawcy zostan usunite i stwierdzona zostanie odpowiednia jako tych materiałów. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca Pobieranie próbek: Próbki bd pobierane losowo. Zaleca si stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, e wszystkie jednostkowe elementy produkcji mog by z jednakowym prawdopodobiestwem wytypowane do bada. Inynier bdzie mie zapewnion moliwo udziału w pobieraniu próbek. Na zlecenie Inyniera Wykonawca bdzie przeprowadza dodatkowe badania tych materiałów, które budz wtpliwo co do jakoci, o ile kwestionowane materiały nie zostan przez Wykonawc usunite lub ulepszone. Koszty tych dodatkowych bada pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiajcy. Pojemniki do pobierania próbek bd dostarczone przez Wykonawc i zatwierdzone przez Inyniera. Próbki dostarczone przez Wykonawc do bada wykonywanych przez Inyniera bd odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inyniera Badania i pomiary: Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. W przypadku gdy normy nie obejmuj jakiegokolwiek badania wymaganego w SST, stosowa mona wytyczne krajowe, albo inne procedury zaakceptowane przez Inyniera Raporty z bada: Wykonawca bdzie przekazywa Inynierowi kopie raportów z wynikami bada jak najszybciej, nie póniej jednak ni w terminie okrelonym w programie zapewnienia jakoci (PZJ). Wyniki bada (kopie) bd przekazywane Inynierowi na formularzach według dostarczonego przez niego wzoru lub innym, przez niego zaaprobowanym Badania prowadzone przez Inyniera: Dla celów kontroli jakoci i zatwierdzenia, Inynier uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u ródła ich wytwarzania. W tym celu zapewniona mu bdzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inynier po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawc, bdzie ocenia zgodno materiałów i robót z wymaganiami SST na podstawie wyników bada dostarczonych przez Wykonawc. Inynier moe pobiera próbki materiałów i prowadzi badania niezalenie od Wykonawcy na swój koszt. Jeeli wyniki tych bada wyka, e raporty Wykonawcy s niewiarygodne, to Inynier poleci Wykonawcy lub zleci niezalenemu laboratorium przeprowadzenie powtórnych lub dodatkowych bada, albo oprze si wyłcznie na własnych badaniach przy ocenie zgodnoci materiałów i robót z dokumentacj projektow i SST. W takim przypadku całkowite koszty powtórnych lub dodatkowych bada i pobierania próbek poniesione zostan przez Wykonawc Atesty jakoci materiałów i urzdze: Przed wykonaniem bada jakoci materiałów przez Wykonawc, Inynier moe dopuci do uycia materiały posiadajce atesty producenta, stwierdzajce ich pełn zgodno z warunkami podanymi w SST. Produkty przemysłowe zastosowane do wykonania obiektu powinny posiada atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego bada. Kopie wyników tych bada bd dostarczone przez Wykonawc Inynierowi. Urzdzenia laboratoryjne i sprzt kontrolno-pomiarowy zainstalowany w wytwórniach lub maszynach musz posiada wan legalizacj wydan przez upowanione instytucje Dokumenty budowy: a) Dziennik budowy: Dziennik budowy jest wymaganym dokumentem prawnym obowizujcym Zamawiajcego i Wykonawc w okresie od przekazania Wykonawcy placu budowy do koca okresu gwarancyjnego. Odpowiedzialno za prowadzenie dziennika budowy zgodnie z obowizujcymi przepisami spoczywa na Wykonawcy. Zapisy w dzienniku budowy bd dokonywane na bieco i bd dotyczy przebiegu robót, stanu bezpieczestwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Kady zapis w dzienniku budowy bdzie opatrzony dat jego dokonania, podpisem osoby, która dokonała zapisu z podaniem jej imienia i nazwiska oraz stanowiska słubowego. Zapisy bd czytelne, dokonane trwał technik w porzdku chronologicznym, bezporednio jeden pod drugim - bez przerw. Załczone do dziennika budowy protokoły i inne dokumenty bd oznaczone kolejnym numerem załcznika i opatrzone dat i podpisem kierownika budowy i Inyniera. Do dziennika budowy naley wpisywa: - dat przekazania Wykonawcy placu budowy, - dat przekazania przez Zamawiajcego dokumentacji projektowej, - uzgodnienie przez Inyniera programu zapewnienia jakoci i harmonogramów robót, - terminy rozpoczcia i zakoczenia poszczególnych elementów robót,

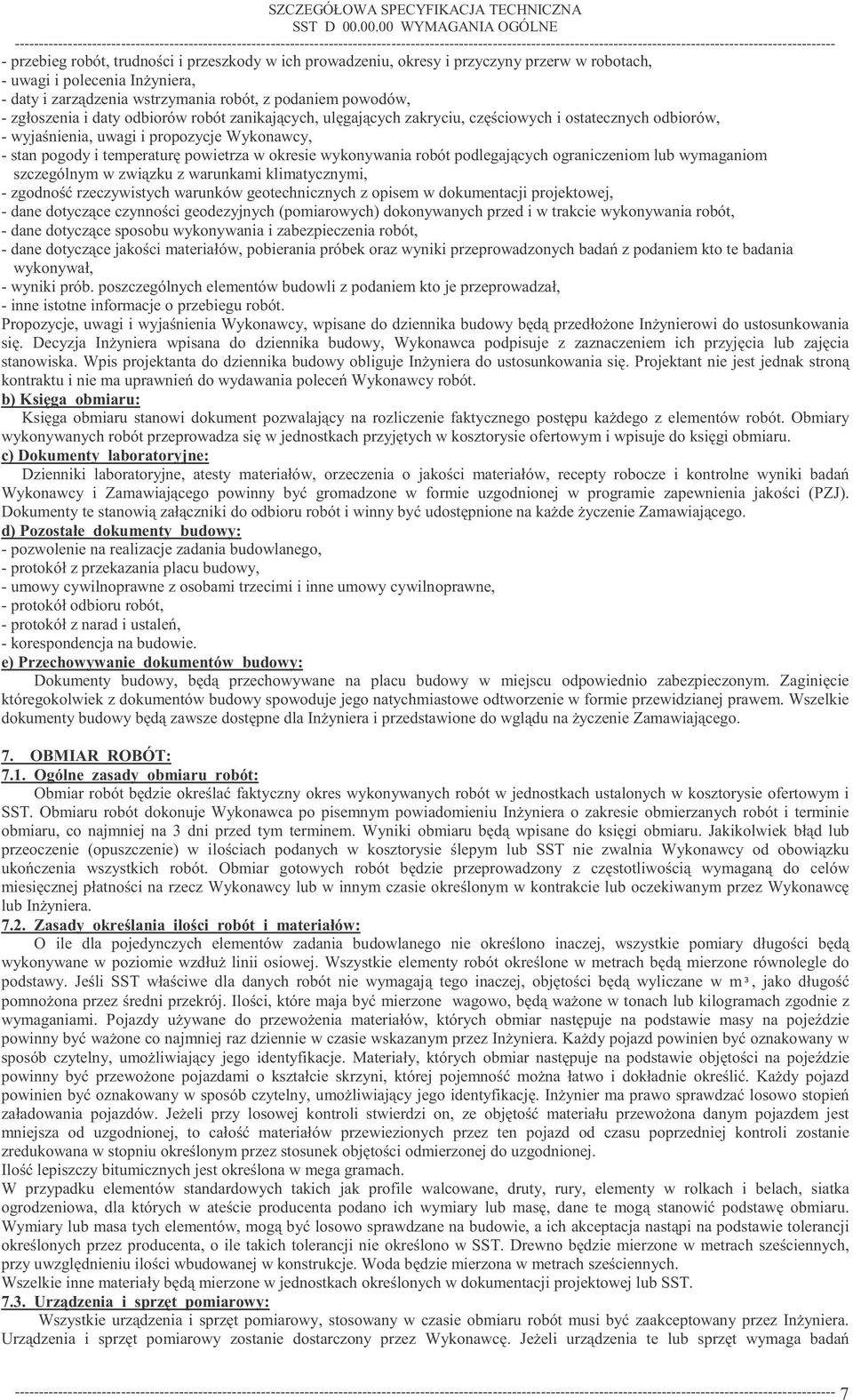

8 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE przebieg robót, trudnoci i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, - uwagi i polecenia Inyniera, - daty i zarzdzenia wstrzymania robót, z podaniem powodów, - zgłoszenia i daty odbiorów robót zanikajcych, ulgajcych zakryciu, czciowych i ostatecznych odbiorów, - wyjanienia, uwagi i propozycje Wykonawcy, - stan pogody i temperatur powietrza w okresie wykonywania robót podlegajcych ograniczeniom lub wymaganiom szczególnym w zwizku z warunkami klimatycznymi, - zgodno rzeczywistych warunków geotechnicznych z opisem w dokumentacji projektowej, - dane dotyczce czynnoci geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, - dane dotyczce sposobu wykonywania i zabezpieczenia robót, - dane dotyczce jakoci materiałów, pobierania próbek oraz wyniki przeprowadzonych bada z podaniem kto te badania wykonywał, - wyniki prób. poszczególnych elementów budowli z podaniem kto je przeprowadzał, - inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjanienia Wykonawcy, wpisane do dziennika budowy bd przedłoone Inynierowi do ustosunkowania si. Decyzja Inyniera wpisana do dziennika budowy, Wykonawca podpisuje z zaznaczeniem ich przyjcia lub zajcia stanowiska. Wpis projektanta do dziennika budowy obliguje Inyniera do ustosunkowania si. Projektant nie jest jednak stron kontraktu i nie ma uprawnie do wydawania polece Wykonawcy robót. b) Ksiga obmiaru: Ksiga obmiaru stanowi dokument pozwalajcy na rozliczenie faktycznego postpu kadego z elementów robót. Obmiary wykonywanych robót przeprowadza si w jednostkach przyjtych w kosztorysie ofertowym i wpisuje do ksigi obmiaru. c) Dokumenty laboratoryjne: Dzienniki laboratoryjne, atesty materiałów, orzeczenia o jakoci materiałów, recepty robocze i kontrolne wyniki bada Wykonawcy i Zamawiajcego powinny by gromadzone w formie uzgodnionej w programie zapewnienia jakoci (PZJ). Dokumenty te stanowi załczniki do odbioru robót i winny by udostpnione na kade yczenie Zamawiajcego. d) Pozostałe dokumenty budowy: - pozwolenie na realizacje zadania budowlanego, - protokół z przekazania placu budowy, - umowy cywilnoprawne z osobami trzecimi i inne umowy cywilnoprawne, - protokół odbioru robót, - protokół z narad i ustale, - korespondencja na budowie. e) Przechowywanie dokumentów budowy: Dokumenty budowy, bd przechowywane na placu budowy w miejscu odpowiednio zabezpieczonym. Zaginicie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy bd zawsze dostpne dla Inyniera i przedstawione do wgldu na yczenie Zamawiajcego. 7. OBMIAR ROBÓT: 7.1. Ogólne zasady obmiaru robót: Obmiar robót bdzie okrela faktyczny okres wykonywanych robót w jednostkach ustalonych w kosztorysie ofertowym i SST. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inyniera o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do ksigi obmiaru. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w kosztorysie lepym lub SST nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Obmiar gotowych robót bdzie przeprowadzony z czstotliwoci wymagan do celów miesicznej płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w kontrakcie lub oczekiwanym przez Wykonawc lub Inyniera Zasady okrelania iloci robót i materiałów: O ile dla pojedynczych elementów zadania budowlanego nie okrelono inaczej, wszystkie pomiary długoci bd wykonywane w poziomie wzdłu linii osiowej. Wszystkie elementy robót okrelone w metrach bd mierzone równolegle do podstawy. Jeli SST właciwe dla danych robót nie wymagaj tego inaczej, objtoci bd wyliczane w m³, jako długo pomnoona przez redni przekrój. Iloci, które maja by mierzone wagowo, bd waone w tonach lub kilogramach zgodnie z wymaganiami. Pojazdy uywane do przewoenia materiałów, których obmiar nastpuje na podstawie masy na pojedzie powinny by waone co najmniej raz dziennie w czasie wskazanym przez Inyniera. Kady pojazd powinien by oznakowany w sposób czytelny, umoliwiajcy jego identyfikacje. Materiały, których obmiar nastpuje na podstawie objtoci na pojedzie powinny by przewoone pojazdami o kształcie skrzyni, której pojemno mona łatwo i dokładnie okreli. Kady pojazd powinien by oznakowany w sposób czytelny, umoliwiajcy jego identyfikacj. Inynier ma prawo sprawdza losowo stopie załadowania pojazdów. Jeeli przy losowej kontroli stwierdzi on, ze objto materiału przewoona danym pojazdem jest mniejsza od uzgodnionej, to cało materiałów przewiezionych przez ten pojazd od czasu poprzedniej kontroli zostanie zredukowana w stopniu okrelonym przez stosunek objtoci odmierzonej do uzgodnionej. Ilo lepiszczy bitumicznych jest okrelona w mega gramach. W przypadku elementów standardowych takich jak profile walcowane, druty, rury, elementy w rolkach i belach, siatka ogrodzeniowa, dla których w atecie producenta podano ich wymiary lub mas, dane te mog stanowi podstaw obmiaru. Wymiary lub masa tych elementów, mog by losowo sprawdzane na budowie, a ich akceptacja nastpi na podstawie tolerancji okrelonych przez producenta, o ile takich tolerancji nie okrelono w SST. Drewno bdzie mierzone w metrach szeciennych, przy uwzgldnieniu iloci wbudowanej w konstrukcje. Woda bdzie mierzona w metrach szeciennych. Wszelkie inne materiały bd mierzone w jednostkach okrelonych w dokumentacji projektowej lub SST Urzdzenia i sprzt pomiarowy: Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót musi by zaakceptowany przez Inyniera. Urzdzenia i sprzt pomiarowy zostanie dostarczony przez Wykonawc. Jeeli urzdzenia te lub sprzt wymaga bada

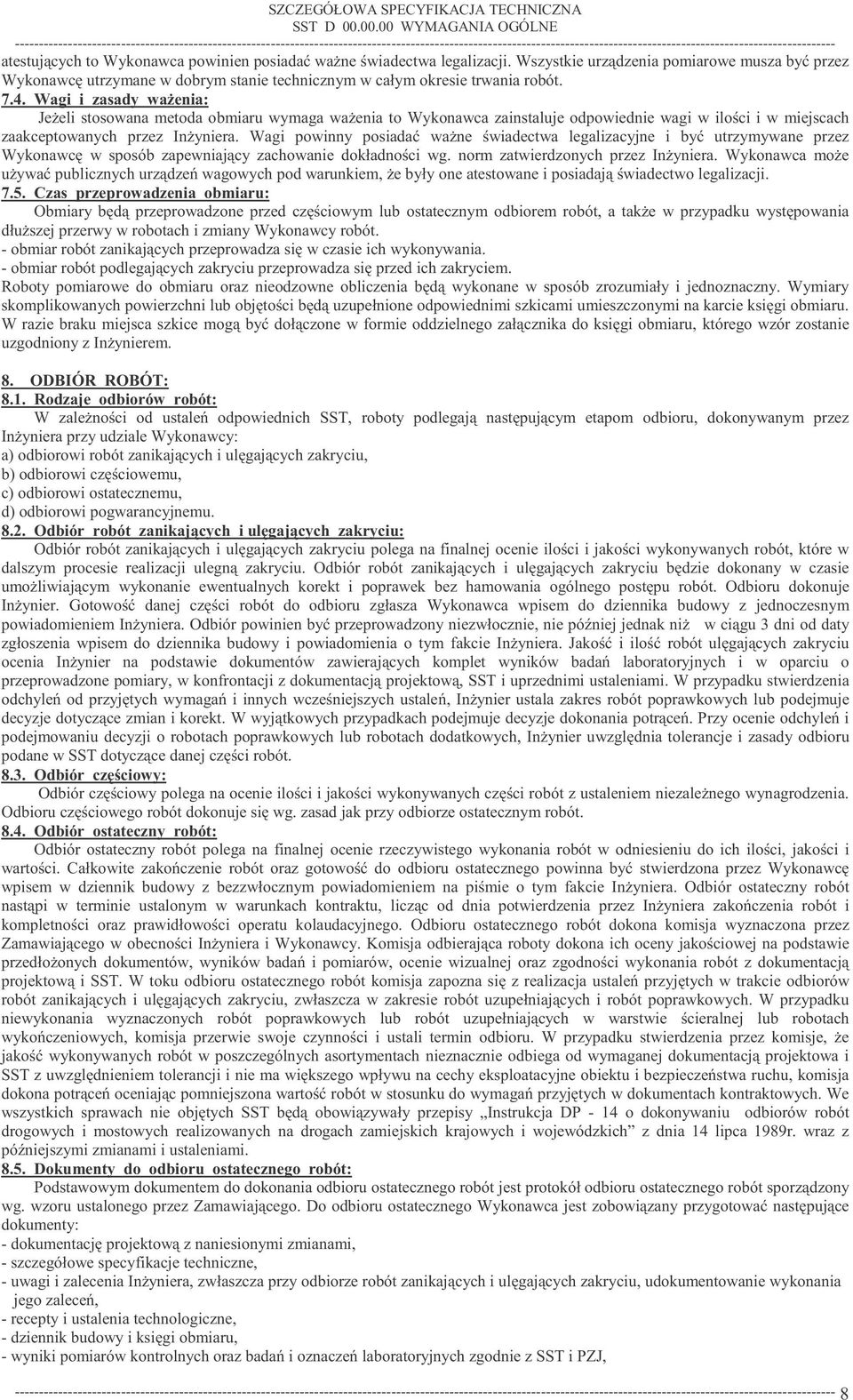

9 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE atestujcych to Wykonawca powinien posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe musza by przez Wykonawc utrzymane w dobrym stanie technicznym w całym okresie trwania robót Wagi i zasady waenia: Jeeli stosowana metoda obmiaru wymaga waenia to Wykonawca zainstaluje odpowiednie wagi w iloci i w miejscach zaakceptowanych przez Inyniera. Wagi powinny posiada wane wiadectwa legalizacyjne i by utrzymywane przez Wykonawc w sposób zapewniajcy zachowanie dokładnoci wg. norm zatwierdzonych przez Inyniera. Wykonawca moe uywa publicznych urzdze wagowych pod warunkiem, e były one atestowane i posiadajwiadectwo legalizacji Czas przeprowadzenia obmiaru: Obmiary bd przeprowadzone przed czciowym lub ostatecznym odbiorem robót, a take w przypadku wystpowania dłuszej przerwy w robotach i zmiany Wykonawcy robót. - obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. - obmiar robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie ksigi obmiaru. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do ksigi obmiaru, którego wzór zostanie uzgodniony z Inynierem. 8. ODBIÓR ROBÓT: 8.1. Rodzaje odbiorów robót: W zalenoci od ustale odpowiednich SST, roboty podlegaj nastpujcym etapom odbioru, dokonywanym przez Inyniera przy udziale Wykonawcy: a) odbiorowi robót zanikajcych i ulgajcych zakryciu, b) odbiorowi czciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulgajcych zakryciu: Odbiór robót zanikajcych i ulgajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulgajcych zakryciu bdzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu robót. Odbioru dokonuje Inynier. Gotowo danej czci robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy z jednoczesnym powiadomieniem Inyniera. Odbiór powinien by przeprowadzony niezwłocznie, nie póniej jednak ni w cigu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inyniera. Jako i ilo robót ulgajcych zakryciu ocenia Inynier na podstawie dokumentów zawierajcych komplet wyników bada laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow, SST i uprzednimi ustaleniami. W przypadku stwierdzenia odchyle od przyjtych wymaga i innych wczeniejszych ustale, Inynier ustala zakres robót poprawkowych lub podejmuje decyzje dotyczce zmian i korekt. W wyjtkowych przypadkach podejmuje decyzje dokonania potrce. Przy ocenie odchyle i podejmowaniu decyzji o robotach poprawkowych lub robotach dodatkowych, Inynier uwzgldnia tolerancje i zasady odbioru podane w SST dotyczce danej czci robót Odbiór czciowy: Odbiór czciowy polega na ocenie iloci i jakoci wykonywanych czci robót z ustaleniem niezalenego wynagrodzenia. Odbioru czciowego robót dokonuje si wg. zasad jak przy odbiorze ostatecznym robót Odbiór ostateczny robót: Odbiór ostateczny robót polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Całkowite zakoczenie robót oraz gotowo do odbioru ostatecznego powinna by stwierdzona przez Wykonawc wpisem w dziennik budowy z bezzwłocznym powiadomieniem na pimie o tym fakcie Inyniera. Odbiór ostateczny robót nastpi w terminie ustalonym w warunkach kontraktu, liczc od dnia potwierdzenia przez Inyniera zakoczenia robót i kompletnoci oraz prawidłowoci operatu kolaudacyjnego. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inyniera i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedłoonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj projektow i SST. W toku odbioru ostatecznego robót komisja zapozna si z realizacja ustale przyjtych w trakcie odbiorów robót zanikajcych i ulgajcych zakryciu, zwłaszcza w zakresie robót uzupełniajcych i robót poprawkowych. W przypadku niewykonania wyznaczonych robót poprawkowych lub robót uzupełniajcych w warstwie cieralnej lub robotach wykoczeniowych, komisja przerwie swoje czynnoci i ustali termin odbioru. W przypadku stwierdzenia przez komisje, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektowa i SST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu i bezpieczestwa ruchu, komisja dokona potrce oceniajc pomniejszona warto robót w stosunku do wymaga przyjtych w dokumentach kontraktowych. We wszystkich sprawach nie objtych SST bd obowizywały przepisy Instrukcja DP - 14 o dokonywaniu odbiorów robót drogowych i mostowych realizowanych na drogach zamiejskich krajowych i wojewódzkich z dnia 14 lipca 1989r. wraz z póniejszymi zmianami i ustaleniami Dokumenty do odbioru ostatecznego robót: Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporzdzony wg. wzoru ustalonego przez Zamawiajcego. Do odbioru ostatecznego Wykonawca jest zobowizany przygotowa nastpujce dokumenty: - dokumentacj projektow z naniesionymi zmianami, - szczegółowe specyfikacje techniczne, - uwagi i zalecenia Inyniera, zwłaszcza przy odbiorze robót zanikajcych i ulgajcych zakryciu, udokumentowanie wykonania jego zalece, - recepty i ustalenia technologiczne, - dziennik budowy i ksigi obmiaru, - wyniki pomiarów kontrolnych oraz bada i oznacze laboratoryjnych zgodnie z SST i PZJ,

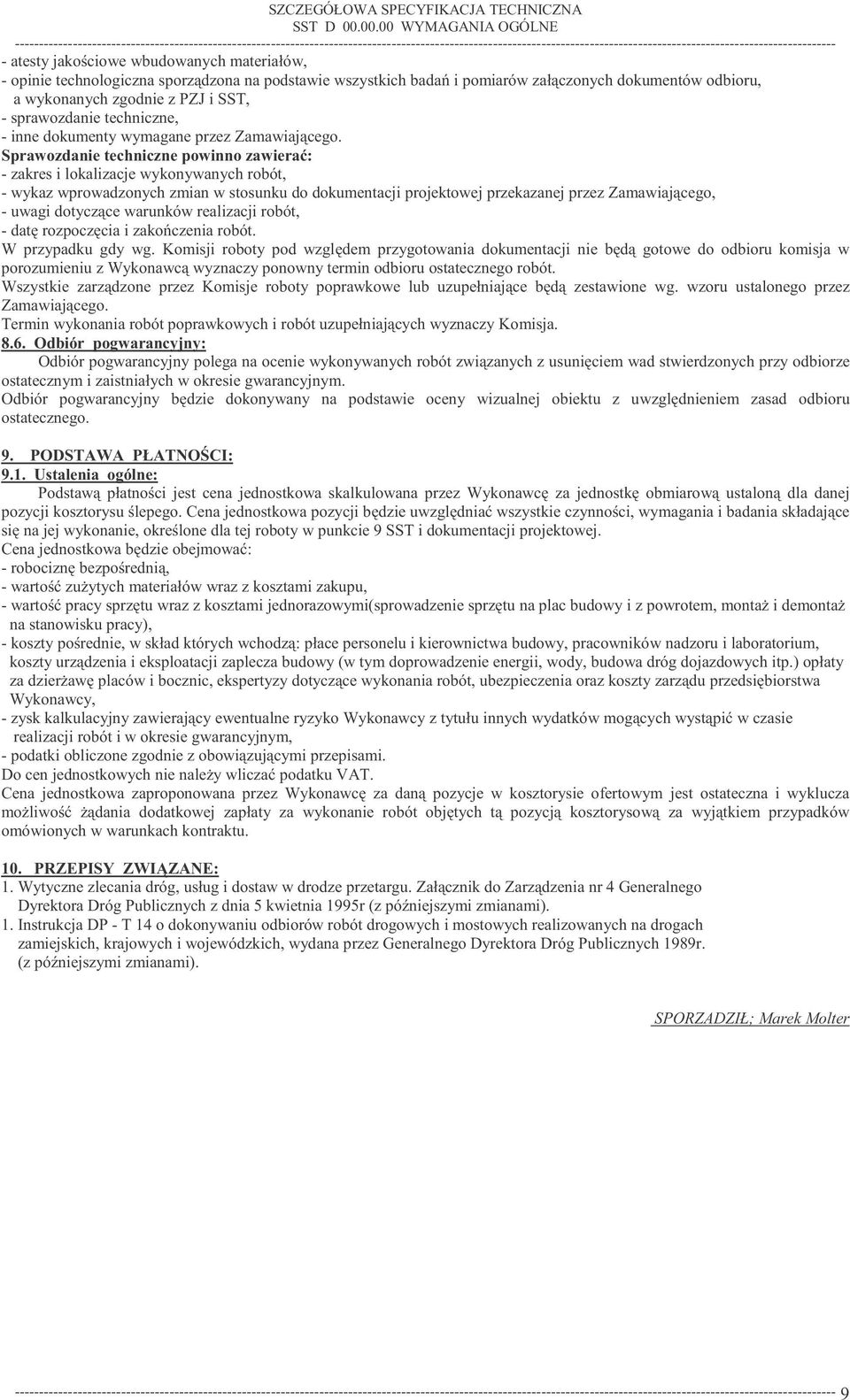

10 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYMAGANIA OGÓLNE atesty jakociowe wbudowanych materiałów, - opinie technologiczna sporzdzona na podstawie wszystkich bada i pomiarów załczonych dokumentów odbioru, a wykonanych zgodnie z PZJ i SST, - sprawozdanie techniczne, - inne dokumenty wymagane przez Zamawiajcego. Sprawozdanie techniczne powinno zawiera: - zakres i lokalizacje wykonywanych robót, - wykaz wprowadzonych zmian w stosunku do dokumentacji projektowej przekazanej przez Zamawiajcego, - uwagi dotyczce warunków realizacji robót, - dat rozpoczcia i zakoczenia robót. W przypadku gdy wg. Komisji roboty pod wzgldem przygotowania dokumentacji nie bd gotowe do odbioru komisja w porozumieniu z Wykonawc wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarzdzone przez Komisje roboty poprawkowe lub uzupełniajce bd zestawione wg. wzoru ustalonego przez Zamawiajcego. Termin wykonania robót poprawkowych i robót uzupełniajcych wyznaczy Komisja Odbiór pogwarancyjny: Odbiór pogwarancyjny polega na ocenie wykonywanych robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny bdzie dokonywany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad odbioru ostatecznego. 9. PODSTAWA PŁATNOCI: 9.1. Ustalenia ogólne: Podstaw płatnoci jest cena jednostkowa skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji kosztorysu lepego. Cena jednostkowa pozycji bdzie uwzgldnia wszystkie czynnoci, wymagania i badania składajce si na jej wykonanie, okrelone dla tej roboty w punkcie 9 SST i dokumentacji projektowej. Cena jednostkowa bdzie obejmowa: - robocizn bezporedni, - warto zuytych materiałów wraz z kosztami zakupu, - warto pracy sprztu wraz z kosztami jednorazowymi(sprowadzenie sprztu na plac budowy i z powrotem, monta i demonta na stanowisku pracy), - koszty porednie, w skład których wchodz: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urzdzenia i eksploatacji zaplecza budowy (w tym doprowadzenie energii, wody, budowa dróg dojazdowych itp.) opłaty za dzieraw placów i bocznic, ekspertyzy dotyczce wykonania robót, ubezpieczenia oraz koszty zarzdu przedsibiorstwa Wykonawcy, - zysk kalkulacyjny zawierajcy ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogcych wystpi w czasie realizacji robót i w okresie gwarancyjnym, - podatki obliczone zgodnie z obowizujcymi przepisami. Do cen jednostkowych nie naley wlicza podatku VAT. Cena jednostkowa zaproponowana przez Wykonawc za dan pozycje w kosztorysie ofertowym jest ostateczna i wyklucza moliwo dania dodatkowej zapłaty za wykonanie robót objtych t pozycj kosztorysow za wyjtkiem przypadków omówionych w warunkach kontraktu. 10. PRZEPISY ZWIZANE: 1. Wytyczne zlecania dróg, usług i dostaw w drodze przetargu. Załcznik do Zarzdzenia nr 4 Generalnego Dyrektora Dróg Publicznych z dnia 5 kwietnia 1995r (z póniejszymi zmianami). 1. Instrukcja DP - T 14 o dokonywaniu odbiorów robót drogowych i mostowych realizowanych na drogach zamiejskich, krajowych i wojewódzkich, wydana przez Generalnego Dyrektora Dróg Publicznych 1989r. (z póniejszymi zmianami). SPORZADZIŁ; Marek Molter

11 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYZNACZENIE TRASY DROGI I PUNKTÓW WYSOKOSCIOWYCH WSTP: SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D WYZNACZENIE TRASY DROGI I PUNKTÓW WYSOKOCIOWYCH 1.1. Przedmiot SST: Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z wyznaczeniem trasy robót zwizanych z; REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J) w miejscowoci Józefów Zakres stosowania SST: Szczegółowa specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych SST: Ustalenia zawarte w niniejszej szczegółowej specyfikacji technicznej (SST) obejmuj wszystkie czynnoci majce na celu wykonanie robót wymienionych w punkcie 1.1. Roboty, których dotyczy specyfikacja, obejmuj wszystkie czynnoci umoliwiajce i majce na celu wyznaczenie w terenie przebiegu trasy drogowej - chodników (cigów pieszych) oraz połoenia obiektów inynierskich zgodnie z dokumentacj projektow Odtworzenie trasy i punktów wysokociowych: W zakresie robót pomiarowych zwizanych z wyznaczeniem trasy i punktów wysokociowych wchodz: a) sprawdzenie wyznaczenia sytuacyjnego i wysokociowego punktów głównych osi trasy i punktów wysokociowych, b) uzupełnienie osi trasy dodatkowymi punktami, c) wyznaczenie przekrojów poprzecznych, d) ochrona punktów stałych przed zniszczeniem Wyznaczenie przepustów i zjazdów Wyznaczenie przepustów obejmuje: a) wyznaczenie osi przepustu, b) wyznaczenie punktów wysokociowych przepustu (rzdna dna w osi, rzdna wlotów i wylotów), c) ochrona punktów stałych przed zniszczeniem Okrelenia podstawowe: Okrelenia stosowane w niniejszej szczegółowej specyfikacji technicznej s zgodne z okreleniami stosowanymi w przedmiotowych normach pastwowych i branowych oraz w SST D Wymagania Ogólne Punkty główne trasy: Punkty główne trasy - punkty załamania osi trasy, oraz pocztkowy i kocowy punkt trasy (drogi, chodnika itp.) 1.5. Ogólne wymagania dotyczce robót: Wykonawca robót jest odpowiedzialny za jako wykonywanych robót, oraz ich zgodno z dokumentacja projektow, SST i poleceniami Inyniera. Ogólne wymagania dotyczce robót ujto szczegółowo w SST D Wymagania Ogólne punkt MATERIAŁY: Do utrwalenia punktów głównych trasy naley stosowa prty stali zbrojeniowej ebrowej o rednicy 10 mm i długoci 20 cm. Do stabilizacji pozostałych punktów naley stosowa paliki drewniane o długoci około 50 cm i rednicy 5,0-8,0 cm. wiadki wbijane obok palików osiowych powinny mie długo około 70 cm i przekrój prostoktny. 3. SPRZT: Do odtworzenia (wyznaczenia) trasy i punktów wysokociowych naley stosowa nastpujcy sprzt: - teodolit, - niwelator, - tyczki, - laty niwelacyjne (pomiarowe), - tamy stalowe. Sprzt stosowany do wyznaczenia trasy i punktów głównych powinien gwarantowa uzyskanie wymaganej dokładnoci pomiaru. Ogólne wymagania dla stosowanego sprztu do wykonania robót ujte s w SST D Wymagania Ogólne punkt 3.. Jakikolwiek sprzt i narzdzia nie gwarantujce uzyskania wymaga jakociowych i bezpieczestwa zostan przez Inyniera zdyskwalifikowane, po czym musz zosta usunite przez Wykonawc z terenu budowy. 4. TRANSPORT: Przy wykonywaniu prac pomiarowych transport nie wystpuje. 5. WYKONANIE ROBÓT: Prace pomiarowe powinny by wykonane zgodnie z obowizujcymi Instrukcjami Głównego Urzdu Geodezji i Kartografii Wyznaczenie punktów głównych i punktów wysokociowych: Zamawiajcy zobowizany jest wytyczy i za stabilizowa w terenie punkty główne osi trasy, oraz punkty wysokociowe (repery robocze) i dostarczy szkic wytyczenia trasy, wykaz punktów wysokociowych oraz wszelkie inne dane niezbdne do 10

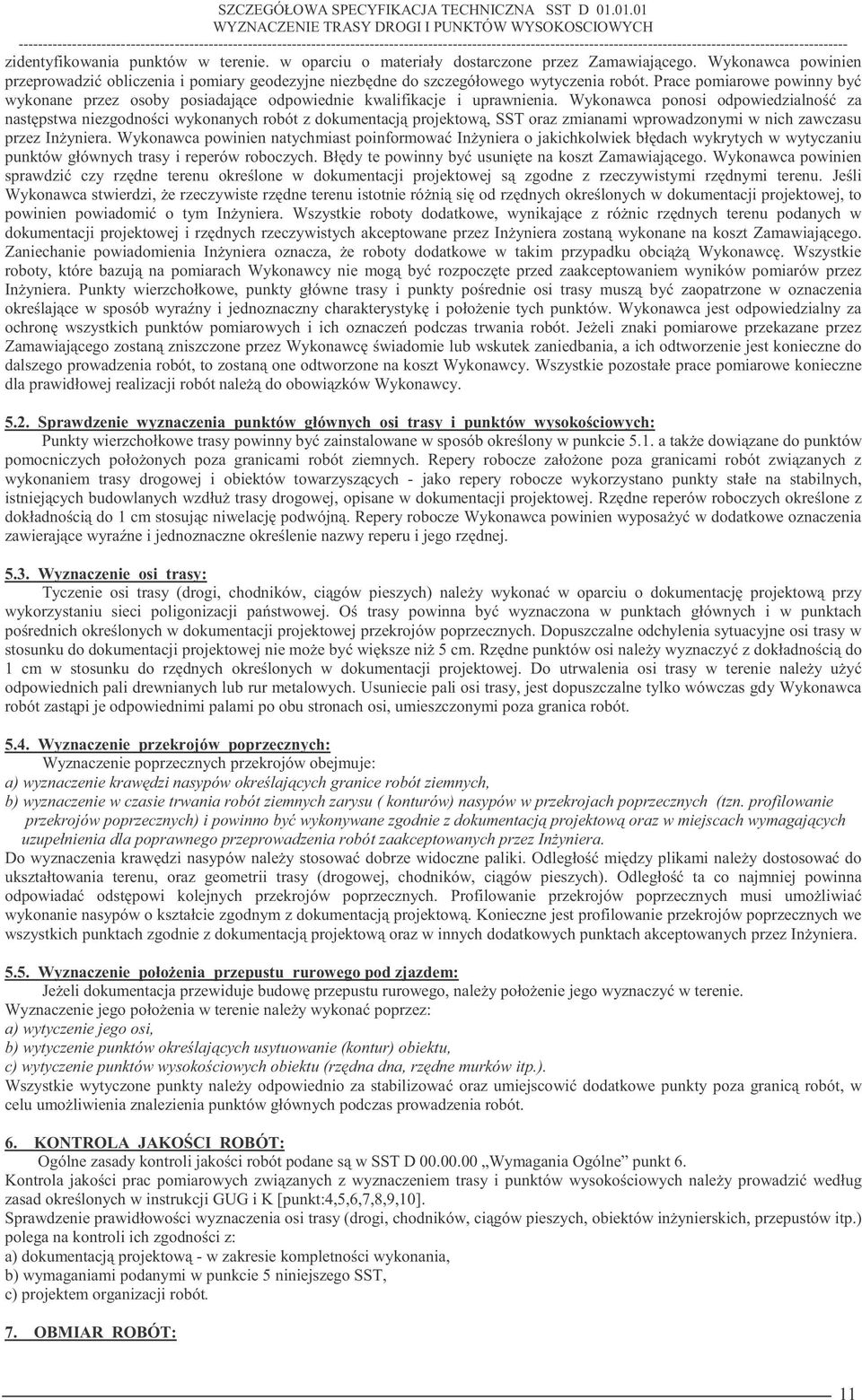

12 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYZNACZENIE TRASY DROGI I PUNKTÓW WYSOKOSCIOWYCH zidentyfikowania punktów w terenie. w oparciu o materiały dostarczone przez Zamawiajcego. Wykonawca powinien przeprowadzi obliczenia i pomiary geodezyjne niezbdne do szczegółowego wytyczenia robót. Prace pomiarowe powinny by wykonane przez osoby posiadajce odpowiednie kwalifikacje i uprawnienia. Wykonawca ponosi odpowiedzialno za nastpstwa niezgodnoci wykonanych robót z dokumentacj projektow, SST oraz zmianami wprowadzonymi w nich zawczasu przez Inyniera. Wykonawca powinien natychmiast poinformowa Inyniera o jakichkolwiek błdach wykrytych w wytyczaniu punktów głównych trasy i reperów roboczych. Błdy te powinny by usunite na koszt Zamawiajcego. Wykonawca powinien sprawdzi czy rzdne terenu okrelone w dokumentacji projektowej s zgodne z rzeczywistymi rzdnymi terenu. Jeli Wykonawca stwierdzi, e rzeczywiste rzdne terenu istotnie róni si od rzdnych okrelonych w dokumentacji projektowej, to powinien powiadomi o tym Inyniera. Wszystkie roboty dodatkowe, wynikajce z rónic rzdnych terenu podanych w dokumentacji projektowej i rzdnych rzeczywistych akceptowane przez Inyniera zostan wykonane na koszt Zamawiajcego. Zaniechanie powiadomienia Inyniera oznacza, e roboty dodatkowe w takim przypadku obci Wykonawc. Wszystkie roboty, które bazuj na pomiarach Wykonawcy nie mog by rozpoczte przed zaakceptowaniem wyników pomiarów przez Inyniera. Punkty wierzchołkowe, punkty główne trasy i punkty porednie osi trasy musz by zaopatrzone w oznaczenia okrelajce w sposób wyrany i jednoznaczny charakterystyk i połoenie tych punktów. Wykonawca jest odpowiedzialny za ochron wszystkich punktów pomiarowych i ich oznacze podczas trwania robót. Jeeli znaki pomiarowe przekazane przez Zamawiajcego zostan zniszczone przez Wykonawcwiadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostan one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót nale do obowizków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokociowych: Punkty wierzchołkowe trasy powinny by zainstalowane w sposób okrelony w punkcie 5.1. a take dowizane do punktów pomocniczych połoonych poza granicami robót ziemnych. Repery robocze załoone poza granicami robót zwizanych z wykonaniem trasy drogowej i obiektów towarzyszcych - jako repery robocze wykorzystano punkty stałe na stabilnych, istniejcych budowlanych wzdłu trasy drogowej, opisane w dokumentacji projektowej. Rzdne reperów roboczych okrelone z dokładnoci do 1 cm stosujc niwelacj podwójn. Repery robocze Wykonawca powinien wyposay w dodatkowe oznaczenia zawierajce wyrane i jednoznaczne okrelenie nazwy reperu i jego rzdnej Wyznaczenie osi trasy: Tyczenie osi trasy (drogi, chodników, cigów pieszych) naley wykona w oparciu o dokumentacj projektow przy wykorzystaniu sieci poligonizacji pastwowej. O trasy powinna by wyznaczona w punktach głównych i w punktach porednich okrelonych w dokumentacji projektowej przekrojów poprzecznych. Dopuszczalne odchylenia sytuacyjne osi trasy w stosunku do dokumentacji projektowej nie moe by wiksze ni 5 cm. Rzdne punktów osi naley wyznaczy z dokładnoci do 1 cm w stosunku do rzdnych okrelonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie naley uy odpowiednich pali drewnianych lub rur metalowych. Usuniecie pali osi trasy, jest dopuszczalne tylko wówczas gdy Wykonawca robót zastpi je odpowiednimi palami po obu stronach osi, umieszczonymi poza granica robót Wyznaczenie przekrojów poprzecznych: Wyznaczenie poprzecznych przekrojów obejmuje: a) wyznaczenie krawdzi nasypów okrelajcych granice robót ziemnych, b) wyznaczenie w czasie trwania robót ziemnych zarysu ( konturów) nasypów w przekrojach poprzecznych (tzn. profilowanie przekrojów poprzecznych) i powinno by wykonywane zgodnie z dokumentacj projektow oraz w miejscach wymagajcych uzupełnienia dla poprawnego przeprowadzenia robót zaakceptowanych przez Inyniera. Do wyznaczenia krawdzi nasypów naley stosowa dobrze widoczne paliki. Odległo midzy plikami naley dostosowa do ukształtowania terenu, oraz geometrii trasy (drogowej, chodników, cigów pieszych). Odległo ta co najmniej powinna odpowiada odstpowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umoliwia wykonanie nasypów o kształcie zgodnym z dokumentacj projektow. Konieczne jest profilowanie przekrojów poprzecznych we wszystkich punktach zgodnie z dokumentacj projektow oraz w innych dodatkowych punktach akceptowanych przez Inyniera Wyznaczenie połoenia przepustu rurowego pod zjazdem: Jeeli dokumentacja przewiduje budow przepustu rurowego, naley połoenie jego wyznaczy w terenie. Wyznaczenie jego połoenia w terenie naley wykona poprzez: a) wytyczenie jego osi, b) wytyczenie punktów okrelajcych usytuowanie (kontur) obiektu, c) wytyczenie punktów wysokociowych obiektu (rzdna dna, rzdne murków itp.). Wszystkie wytyczone punkty naley odpowiednio za stabilizowa oraz umiejscowi dodatkowe punkty poza granic robót, w celu umoliwienia znalezienia punktów głównych podczas prowadzenia robót. 6. KONTROLA JAKOCI ROBÓT: Ogólne zasady kontroli jakoci robót podane s w SST D Wymagania Ogólne punkt 6. Kontrola jakoci prac pomiarowych zwizanych z wyznaczeniem trasy i punktów wysokociowych naley prowadzi według zasad okrelonych w instrukcji GUG i K [punkt:4,5,6,7,8,9,10]. Sprawdzenie prawidłowoci wyznaczenia osi trasy (drogi, chodników, cigów pieszych, obiektów inynierskich, przepustów itp.) polega na kontroli ich zgodnoci z: a) dokumentacj projektow - w zakresie kompletnoci wykonania, b) wymaganiami podanymi w punkcie 5 niniejszego SST, c) projektem organizacji robót. 7. OBMIAR ROBÓT: 11

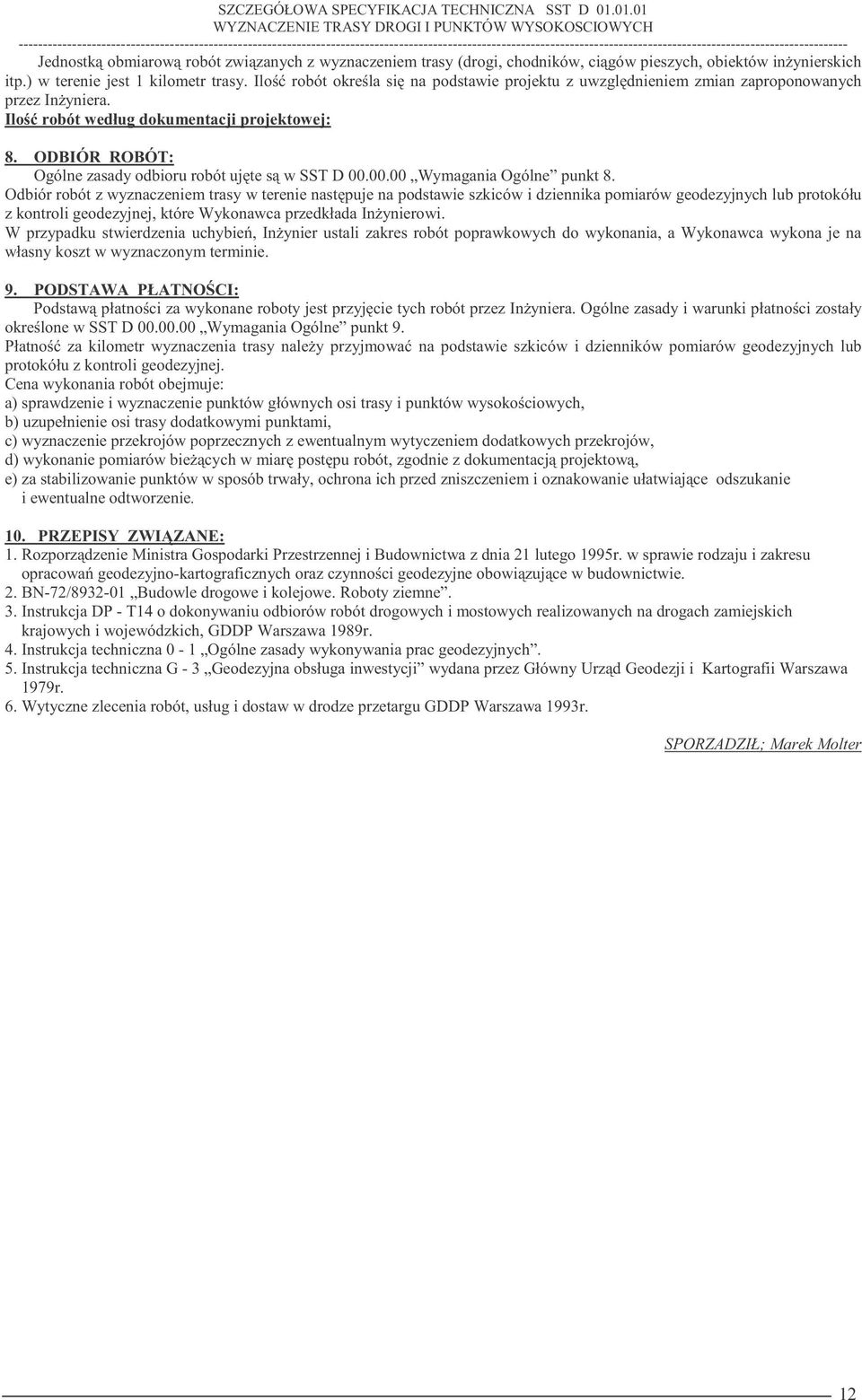

13 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYZNACZENIE TRASY DROGI I PUNKTÓW WYSOKOSCIOWYCH Jednostk obmiarow robót zwizanych z wyznaczeniem trasy (drogi, chodników, cigów pieszych, obiektów inynierskich itp.) w terenie jest 1 kilometr trasy. Ilo robót okrela si na podstawie projektu z uwzgldnieniem zmian zaproponowanych przez Inyniera. Ilo robót według dokumentacji projektowej: 8. ODBIÓR ROBÓT: Ogólne zasady odbioru robót ujte s w SST D Wymagania Ogólne punkt 8. Odbiór robót z wyznaczeniem trasy w terenie nastpuje na podstawie szkiców i dziennika pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inynierowi. W przypadku stwierdzenia uchybie, Inynier ustali zakres robót poprawkowych do wykonania, a Wykonawca wykona je na własny koszt w wyznaczonym terminie. 9. PODSTAWA PŁATNOCI: Podstaw płatnoci za wykonane roboty jest przyjcie tych robót przez Inyniera. Ogólne zasady i warunki płatnoci zostały okrelone w SST D Wymagania Ogólne punkt 9. Płatno za kilometr wyznaczenia trasy naley przyjmowa na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej. Cena wykonania robót obejmuje: a) sprawdzenie i wyznaczenie punktów głównych osi trasy i punktów wysokociowych, b) uzupełnienie osi trasy dodatkowymi punktami, c) wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, d) wykonanie pomiarów biecych w miar postpu robót, zgodnie z dokumentacj projektow, e) za stabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiajce odszukanie i ewentualne odtworzenie. 10. PRZEPISY ZWIZANE: 1. Rozporzdzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995r. w sprawie rodzaju i zakresu opracowa geodezyjno-kartograficznych oraz czynnoci geodezyjne obowizujce w budownictwie. 2. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. 3. Instrukcja DP - T14 o dokonywaniu odbiorów robót drogowych i mostowych realizowanych na drogach zamiejskich krajowych i wojewódzkich, GDDP Warszawa 1989r. 4. Instrukcja techniczna 0-1 Ogólne zasady wykonywania prac geodezyjnych. 5. Instrukcja techniczna G - 3 Geodezyjna obsługa inwestycji wydana przez Główny Urzd Geodezji i Kartografii Warszawa 1979r. 6. Wytyczne zlecenia robót, usług i dostaw w drodze przetargu GDDP Warszawa 1993r. SPORZADZIŁ; Marek Molter 12

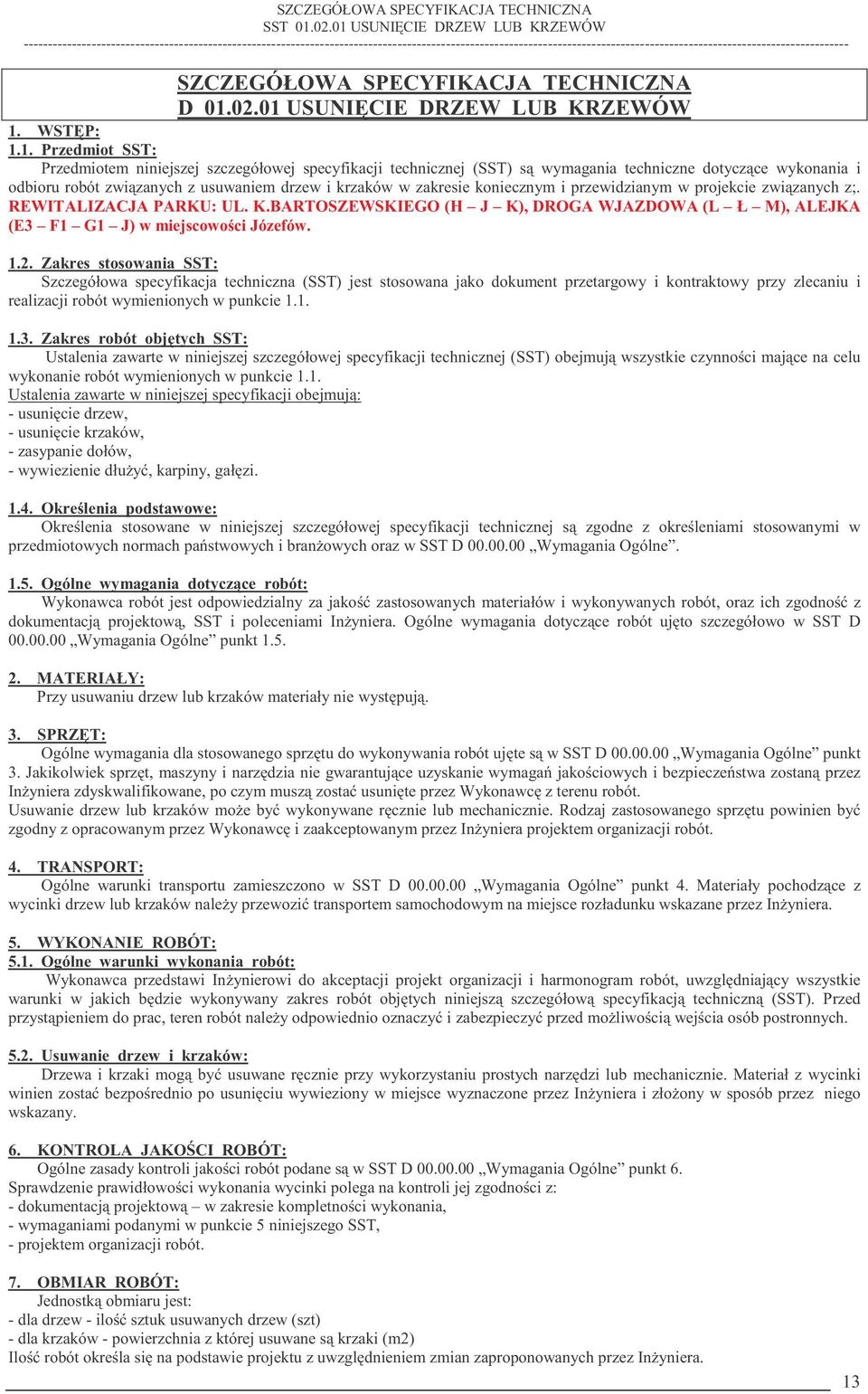

14 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST USUNICIE DRZEW LUB KRZEWÓW SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D USUNICIE DRZEW LUB KRZEWÓW 1. WSTP: 1.1. Przedmiot SST: Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania techniczne dotyczce wykonania i odbioru robót zwizanych z usuwaniem drzew i krzaków w zakresie koniecznym i przewidzianym w projekcie zwizanych z;. REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J) w miejscowoci Józefów Zakres stosowania SST: Szczegółowa specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych SST: Ustalenia zawarte w niniejszej szczegółowej specyfikacji technicznej (SST) obejmuj wszystkie czynnoci majce na celu wykonanie robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej specyfikacji obejmuj: - usunicie drzew, - usunicie krzaków, - zasypanie dołów, - wywiezienie dłuy, karpiny, gałzi Okrelenia podstawowe: Okrelenia stosowane w niniejszej szczegółowej specyfikacji technicznej s zgodne z okreleniami stosowanymi w przedmiotowych normach pastwowych i branowych oraz w SST D Wymagania Ogólne Ogólne wymagania dotyczce robót: Wykonawca robót jest odpowiedzialny za jako zastosowanych materiałów i wykonywanych robót, oraz ich zgodno z dokumentacj projektow, SST i poleceniami Inyniera. Ogólne wymagania dotyczce robót ujto szczegółowo w SST D Wymagania Ogólne punkt MATERIAŁY: Przy usuwaniu drzew lub krzaków materiały nie wystpuj. 3. SPRZT: Ogólne wymagania dla stosowanego sprztu do wykonywania robót ujte s w SST D Wymagania Ogólne punkt 3. Jakikolwiek sprzt, maszyny i narzdzia nie gwarantujce uzyskanie wymaga jakociowych i bezpieczestwa zostan przez Inyniera zdyskwalifikowane, po czym musz zosta usunite przez Wykonawc z terenu robót. Usuwanie drzew lub krzaków moe by wykonywane rcznie lub mechanicznie. Rodzaj zastosowanego sprztu powinien by zgodny z opracowanym przez Wykonawc i zaakceptowanym przez Inyniera projektem organizacji robót. 4. TRANSPORT: Ogólne warunki transportu zamieszczono w SST D Wymagania Ogólne punkt 4. Materiały pochodzce z wycinki drzew lub krzaków naley przewozi transportem samochodowym na miejsce rozładunku wskazane przez Inyniera. 5. WYKONANIE ROBÓT: 5.1. Ogólne warunki wykonania robót: Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót, uwzgldniajcy wszystkie warunki w jakich bdzie wykonywany zakres robót objtych niniejsz szczegółow specyfikacj techniczn (SST). Przed przystpieniem do prac, teren robót naley odpowiednio oznaczy i zabezpieczy przed moliwoci wejcia osób postronnych Usuwanie drzew i krzaków: Drzewa i krzaki mog by usuwane rcznie przy wykorzystaniu prostych narzdzi lub mechanicznie. Materiał z wycinki winien zosta bezporednio po usuniciu wywieziony w miejsce wyznaczone przez Inyniera i złoony w sposób przez niego wskazany. 6. KONTROLA JAKOCI ROBÓT: Ogólne zasady kontroli jakoci robót podane s w SST D Wymagania Ogólne punkt 6. Sprawdzenie prawidłowoci wykonania wycinki polega na kontroli jej zgodnoci z: - dokumentacj projektow w zakresie kompletnoci wykonania, - wymaganiami podanymi w punkcie 5 niniejszego SST, - projektem organizacji robót. 7. OBMIAR ROBÓT: Jednostk obmiaru jest: - dla drzew - ilo sztuk usuwanych drzew (szt) - dla krzaków - powierzchnia z której usuwane s krzaki (m2) Ilo robót okrela si na podstawie projektu z uwzgldnieniem zmian zaproponowanych przez Inyniera. 13

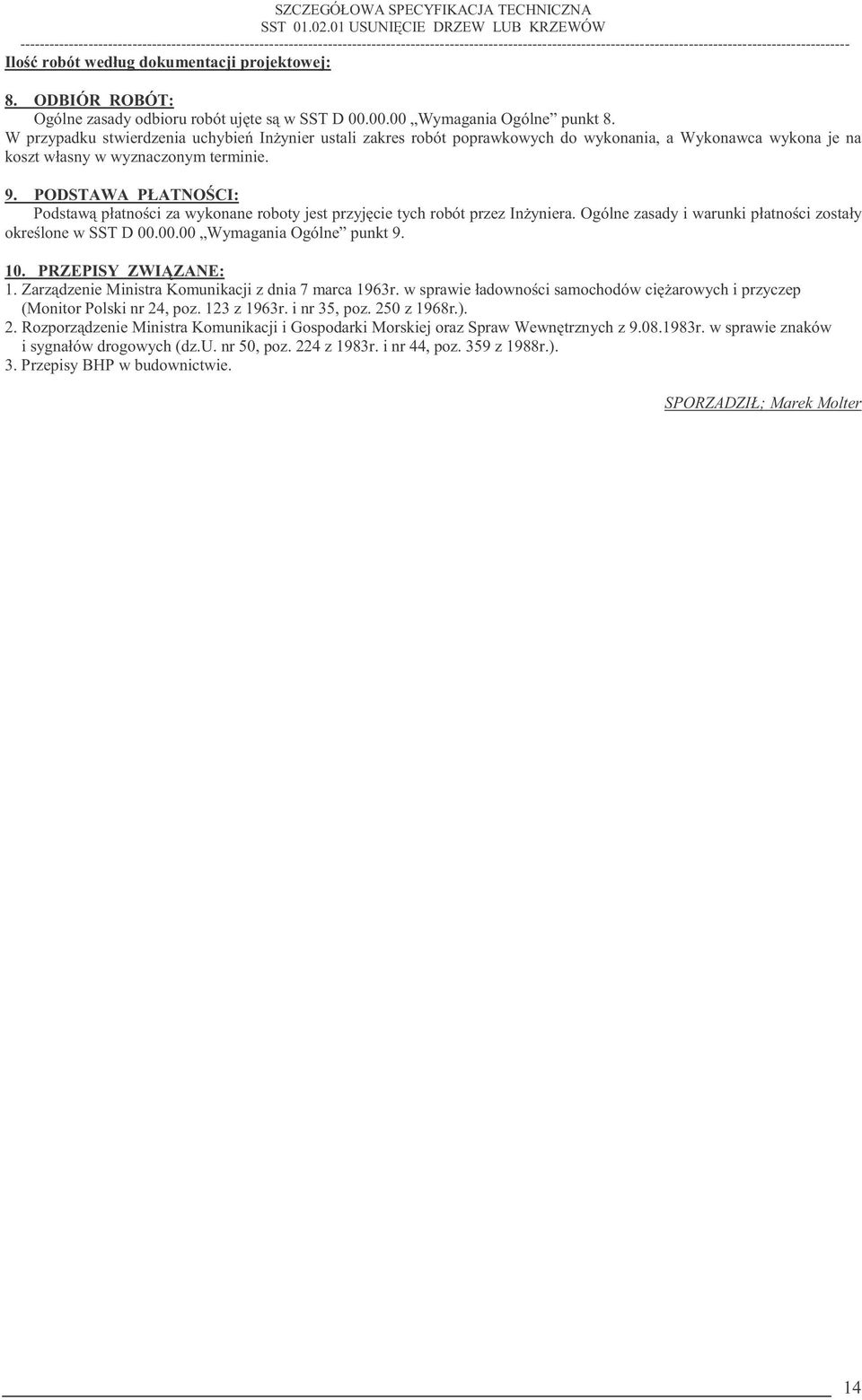

15 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST USUNICIE DRZEW LUB KRZEWÓW Ilo robót według dokumentacji projektowej: 8. ODBIÓR ROBÓT: Ogólne zasady odbioru robót ujte s w SST D Wymagania Ogólne punkt 8. W przypadku stwierdzenia uchybie Inynier ustali zakres robót poprawkowych do wykonania, a Wykonawca wykona je na koszt własny w wyznaczonym terminie. 9. PODSTAWA PŁATNOCI: Podstaw płatnoci za wykonane roboty jest przyjcie tych robót przez Inyniera. Ogólne zasady i warunki płatnoci zostały okrelone w SST D Wymagania Ogólne punkt PRZEPISY ZWIZANE: 1. Zarzdzenie Ministra Komunikacji z dnia 7 marca 1963r. w sprawie ładownoci samochodów ciarowych i przyczep (Monitor Polski nr 24, poz. 123 z 1963r. i nr 35, poz. 250 z 1968r.). 2. Rozporzdzenie Ministra Komunikacji i Gospodarki Morskiej oraz Spraw Wewntrznych z r. w sprawie znaków i sygnałów drogowych (dz.u. nr 50, poz. 224 z 1983r. i nr 44, poz. 359 z 1988r.). 3. Przepisy BHP w budownictwie. SPORZADZIŁ; Marek Molter 14

16 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D ROZBIÓRKA ELEMENTÓW DRÓG SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D ROZBIÓRKA ELEMENTÓW DRÓG 1. WSTP: 1.1. Przedmiot SST: Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z rozebraniem elementów dróg zwizanych z; REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J) w miejscowoci Józefów Zakres stosowania SST: Szczegółowa specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych SST: Ustalenia zawarte w niniejszej szczegółowej specyfikacji technicznej (SST) obejmuj wszystkie czynnoci majce na celu wykonanie robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej specyfikacji technicznej obejmuj: - rozebranie krawników, obrzey, chodnika - rozebranie nawierzchni i podbudowy, - rozebranie chodnika - rozebranie cianek czołowych - rozebranie przepustów 1.4. Okrelenia podstawowe: Okrelenia stosowane w niniejszej szczegółowej specyfikacji technicznej s zgodne z okreleniami stosowanymi w przedmiotowych normach pastwowych i branowych oraz w SST D Wymagania Ogólne Ogólne wymagania dotyczce robót: Wykonawca robót jest odpowiedzialny za jako wykonywanych robót, oraz ich zgodno z dokumentacj projektow, SST i poleceniami Inyniera. Ogólne wymagania dotyczce robót ujto szczegółowo w SST D Wymagania Ogólne punkt MATERIAŁY: Przy rozebraniu nawierzchni z elementów prefabrykowanych materiały nie wystpuj. 3. SPRZT: Ogólne wymagania dla stosowanego sprztu do wykonywania robót ujte s w SST D Wymagania Ogólne punkt 3. Jakikolwiek sprzt, maszyny i narzdzia nie gwarantujce uzyskanie wymaga jakociowych i bezpieczestwa zostan przez Inyniera zdyskwalifikowane, po czym musz zosta usunite przez Wykonawc z terenu robót. Rozebranie nawierzchni z elementów prefabrykowanych musi by wykonane mechanicznie ze wzgldu na due wymiary elementów oraz na ich ciar. Rodzaj zastosowanego sprztu powinien by zgodny z opracowanym przez Wykonawc i zaakceptowanym przez Inyniera projektem organizacji robót. Do wykonania robót zwizanych z rozbiórk nawierzchni z elementów prefabrykowanych naley stosowa: - urawie o udwigu 4 t, - rodki transportu, - narzdzia rczne. 4. TRANSPORT: Ogólne warunki transportu zamieszczono w SST D Wymagania Ogólne punkt 4. Materiały pochodzce z rozbiórki naley przewozi transportem samochodowym na miejsce wskazane przez Inyniera. Wybór rodka transportu zaley od warunków lokalnych. Przy ruchu po drogach publicznych pojazdy powinny spełnia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych obcie na osie, wymiarów ładunku i innych parametrów technicznych. 5. WYKONANIE ROBÓT: 5.1. Ogólne warunki wykonania robót: Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót, uwzgldniajcy wszystkie warunki w jakich bdzie wykonywany zakres robót objtych niniejsz szczegółow specyfikacj techniczn (SST). Przed przystpieniem do prac, teren robót naley odpowiednio oznaczy i zabezpieczy przed moliwoci wejcia osób trzecich Rozebranie nawierzchni z elementów prefabrykowanych: Roboty rozbiórkowe nawierzchni z elementów prefabrykowanych obejmuj rozebranie nawierzchni z płyt prefabrykowanych, oraz usunicie ich z pasa drogowego. Wszystkie elementy moliwe do powtórnego wykorzystania powinny by usuwane bez powodowania zbdnych uszkodze. O ile uzyskane elementy nie staj si własnoci Wykonawcy, powinien on przewie je na miejsce wskazane przez Inyniera. Bezuyteczne elementy (połamane, pokruszone z uszkodzonym zbrojeniem) i 15

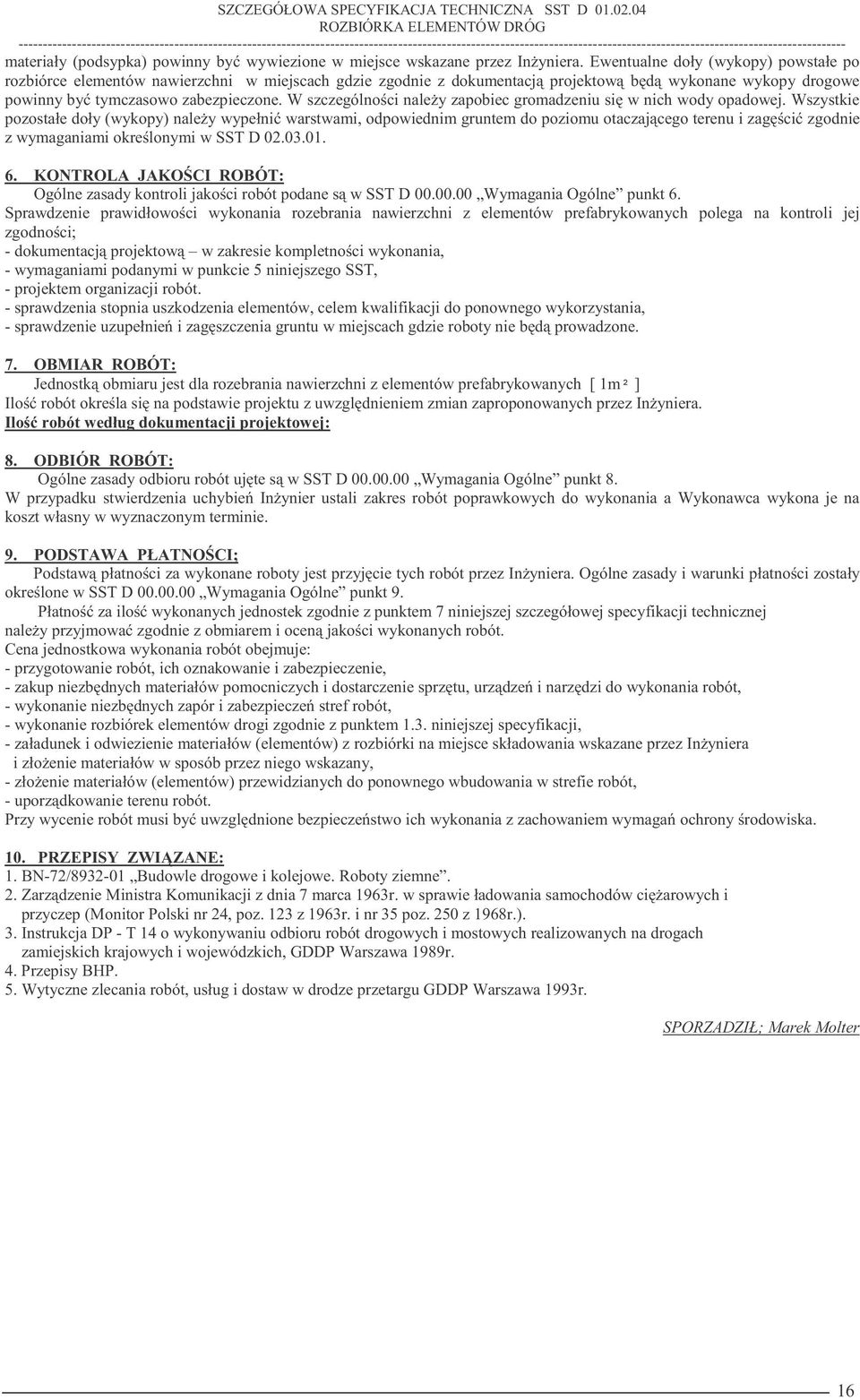

17 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D ROZBIÓRKA ELEMENTÓW DRÓG materiały (podsypka) powinny by wywiezione w miejsce wskazane przez Inyniera. Ewentualne doły (wykopy) powstałe po rozbiórce elementów nawierzchni w miejscach gdzie zgodnie z dokumentacj projektow bd wykonane wykopy drogowe powinny by tymczasowo zabezpieczone. W szczególnoci naley zapobiec gromadzeniu si w nich wody opadowej. Wszystkie pozostałe doły (wykopy) naley wypełni warstwami, odpowiednim gruntem do poziomu otaczajcego terenu i zagci zgodnie z wymaganiami okrelonymi w SST D KONTROLA JAKOCI ROBÓT: Ogólne zasady kontroli jakoci robót podane s w SST D Wymagania Ogólne punkt 6. Sprawdzenie prawidłowoci wykonania rozebrania nawierzchni z elementów prefabrykowanych polega na kontroli jej zgodnoci; - dokumentacj projektow w zakresie kompletnoci wykonania, - wymaganiami podanymi w punkcie 5 niniejszego SST, - projektem organizacji robót. - sprawdzenia stopnia uszkodzenia elementów, celem kwalifikacji do ponownego wykorzystania, - sprawdzenie uzupełnie i zagszczenia gruntu w miejscach gdzie roboty nie bd prowadzone. 7. OBMIAR ROBÓT: Jednostk obmiaru jest dla rozebrania nawierzchni z elementów prefabrykowanych [ 1m² ] Ilo robót okrela si na podstawie projektu z uwzgldnieniem zmian zaproponowanych przez Inyniera. Ilo robót według dokumentacji projektowej: 8. ODBIÓR ROBÓT: Ogólne zasady odbioru robót ujte s w SST D Wymagania Ogólne punkt 8. W przypadku stwierdzenia uchybie Inynier ustali zakres robót poprawkowych do wykonania a Wykonawca wykona je na koszt własny w wyznaczonym terminie. 9. PODSTAWA PŁATNOCI; Podstaw płatnoci za wykonane roboty jest przyjcie tych robót przez Inyniera. Ogólne zasady i warunki płatnoci zostały okrelone w SST D Wymagania Ogólne punkt 9. Płatno za ilo wykonanych jednostek zgodnie z punktem 7 niniejszej szczegółowej specyfikacji technicznej naley przyjmowa zgodnie z obmiarem i ocen jakoci wykonanych robót. Cena jednostkowa wykonania robót obejmuje: - przygotowanie robót, ich oznakowanie i zabezpieczenie, - zakup niezbdnych materiałów pomocniczych i dostarczenie sprztu, urzdze i narzdzi do wykonania robót, - wykonanie niezbdnych zapór i zabezpiecze stref robót, - wykonanie rozbiórek elementów drogi zgodnie z punktem 1.3. niniejszej specyfikacji, - załadunek i odwiezienie materiałów (elementów) z rozbiórki na miejsce składowania wskazane przez Inyniera i złoenie materiałów w sposób przez niego wskazany, - złoenie materiałów (elementów) przewidzianych do ponownego wbudowania w strefie robót, - uporzdkowanie terenu robót. Przy wycenie robót musi by uwzgldnione bezpieczestwo ich wykonania z zachowaniem wymaga ochrony rodowiska. 10. PRZEPISY ZWIZANE: 1. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. 2. Zarzdzenie Ministra Komunikacji z dnia 7 marca 1963r. w sprawie ładowania samochodów ciarowych i przyczep (Monitor Polski nr 24, poz. 123 z 1963r. i nr 35 poz. 250 z 1968r.). 3. Instrukcja DP - T 14 o wykonywaniu odbioru robót drogowych i mostowych realizowanych na drogach zamiejskich krajowych i wojewódzkich, GDDP Warszawa 1989r. 4. Przepisy BHP. 5. Wytyczne zlecania robót, usług i dostaw w drodze przetargu GDDP Warszawa 1993r. SPORZADZIŁ; Marek Molter 16

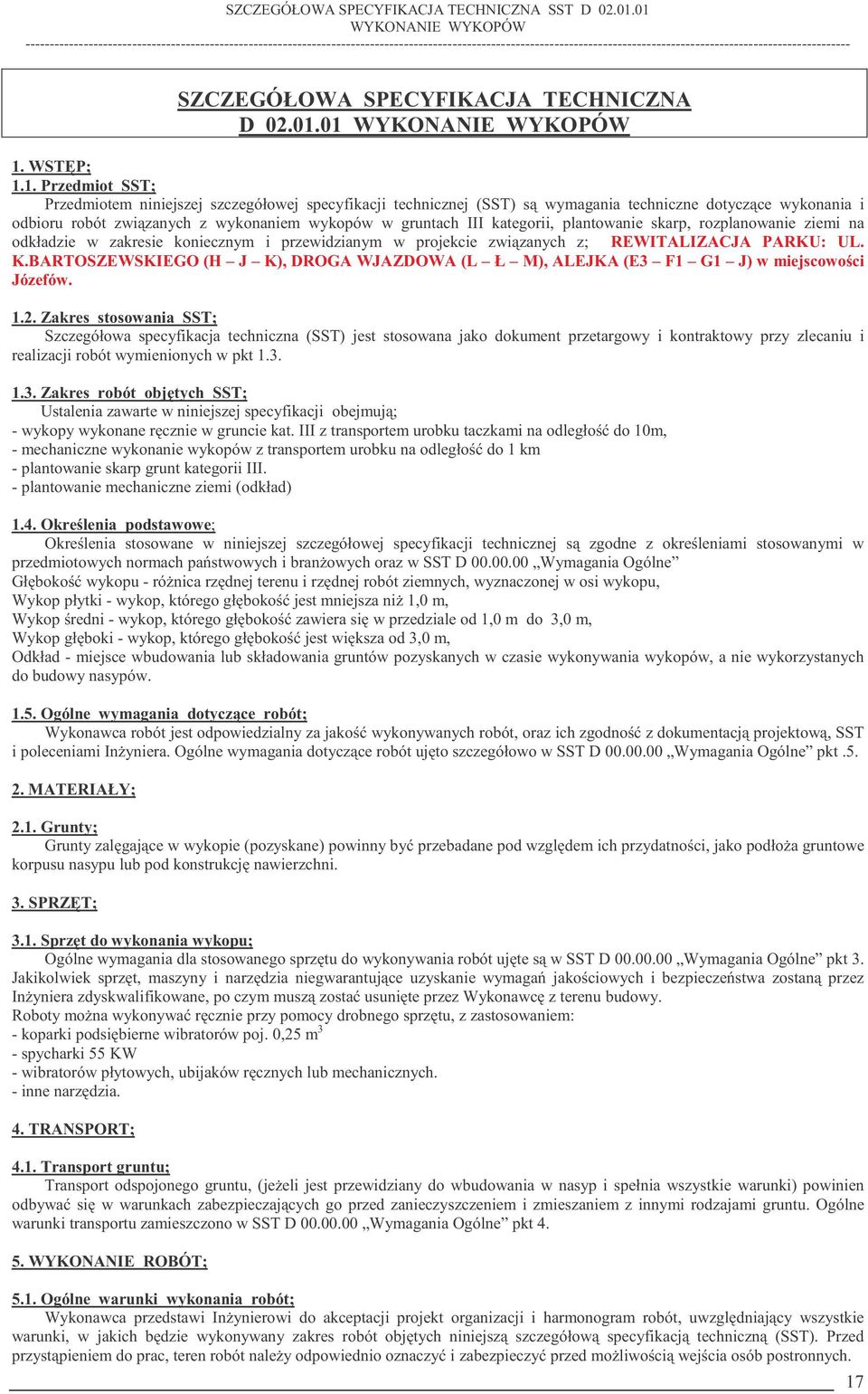

18 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYKONANIE WYKOPÓW SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D WYKONANIE WYKOPÓW 1. WSTP; 1.1. Przedmiot SST; Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania techniczne dotyczce wykonania i odbioru robót zwizanych z wykonaniem wykopów w gruntach III kategorii, plantowanie skarp, rozplanowanie ziemi na odkładzie w zakresie koniecznym i przewidzianym w projekcie zwizanych z; REWITALIZACJA PARKU: UL. K.BARTOSZEWSKIEGO (H J K), DROGA WJAZDOWA (L Ł M), ALEJKA (E3 F1 G1 J) w miejscowoci Józefów Zakres stosowania SST; Szczegółowa specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST; Ustalenia zawarte w niniejszej specyfikacji obejmuj; - wykopy wykonane rcznie w gruncie kat. III z transportem urobku taczkami na odległo do 10m, - mechaniczne wykonanie wykopów z transportem urobku na odległo do 1 km - plantowanie skarp grunt kategorii III. - plantowanie mechaniczne ziemi (odkład) 1.4. Okrelenia podstawowe; Okrelenia stosowane w niniejszej szczegółowej specyfikacji technicznej s zgodne z okreleniami stosowanymi w przedmiotowych normach pastwowych i branowych oraz w SST D Wymagania Ogólne Głboko wykopu - rónica rzdnej terenu i rzdnej robót ziemnych, wyznaczonej w osi wykopu, Wykop płytki - wykop, którego głboko jest mniejsza ni 1,0 m, Wykop redni - wykop, którego głboko zawiera si w przedziale od 1,0 m do 3,0 m, Wykop głboki - wykop, którego głboko jest wiksza od 3,0 m, Odkład - miejsce wbudowania lub składowania gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów Ogólne wymagania dotyczce robót; Wykonawca robót jest odpowiedzialny za jako wykonywanych robót, oraz ich zgodno z dokumentacj projektow, SST i poleceniami Inyniera. Ogólne wymagania dotyczce robót ujto szczegółowo w SST D Wymagania Ogólne pkt MATERIAŁY; 2.1. Grunty; Grunty zalgajce w wykopie (pozyskane) powinny by przebadane pod wzgldem ich przydatnoci, jako podłoa gruntowe korpusu nasypu lub pod konstrukcj nawierzchni. 3. SPRZT; 3.1. Sprzt do wykonania wykopu; Ogólne wymagania dla stosowanego sprztu do wykonywania robót ujte s w SST D Wymagania Ogólne pkt 3. Jakikolwiek sprzt, maszyny i narzdzia niegwarantujce uzyskanie wymaga jakociowych i bezpieczestwa zostan przez Inyniera zdyskwalifikowane, po czym musz zosta usunite przez Wykonawc z terenu budowy. Roboty mona wykonywa rcznie przy pomocy drobnego sprztu, z zastosowaniem: - koparki podsibierne wibratorów poj. 0,25 m 3 - spycharki 55 KW - wibratorów płytowych, ubijaków rcznych lub mechanicznych. - inne narzdzia. 4. TRANSPORT; 4.1. Transport gruntu; Transport odspojonego gruntu, (jeeli jest przewidziany do wbudowania w nasyp i spełnia wszystkie warunki) powinien odbywa si w warunkach zabezpieczajcych go przed zanieczyszczeniem i zmieszaniem z innymi rodzajami gruntu. Ogólne warunki transportu zamieszczono w SST D Wymagania Ogólne pkt WYKONANIE ROBÓT; 5.1. Ogólne warunki wykonania robót; Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót, uwzgldniajcy wszystkie warunki, w jakich bdzie wykonywany zakres robót objtych niniejsz szczegółow specyfikacj techniczn (SST). Przed przystpieniem do prac, teren robót naley odpowiednio oznaczy i zabezpieczy przed moliwoci wejcia osób postronnych. 17

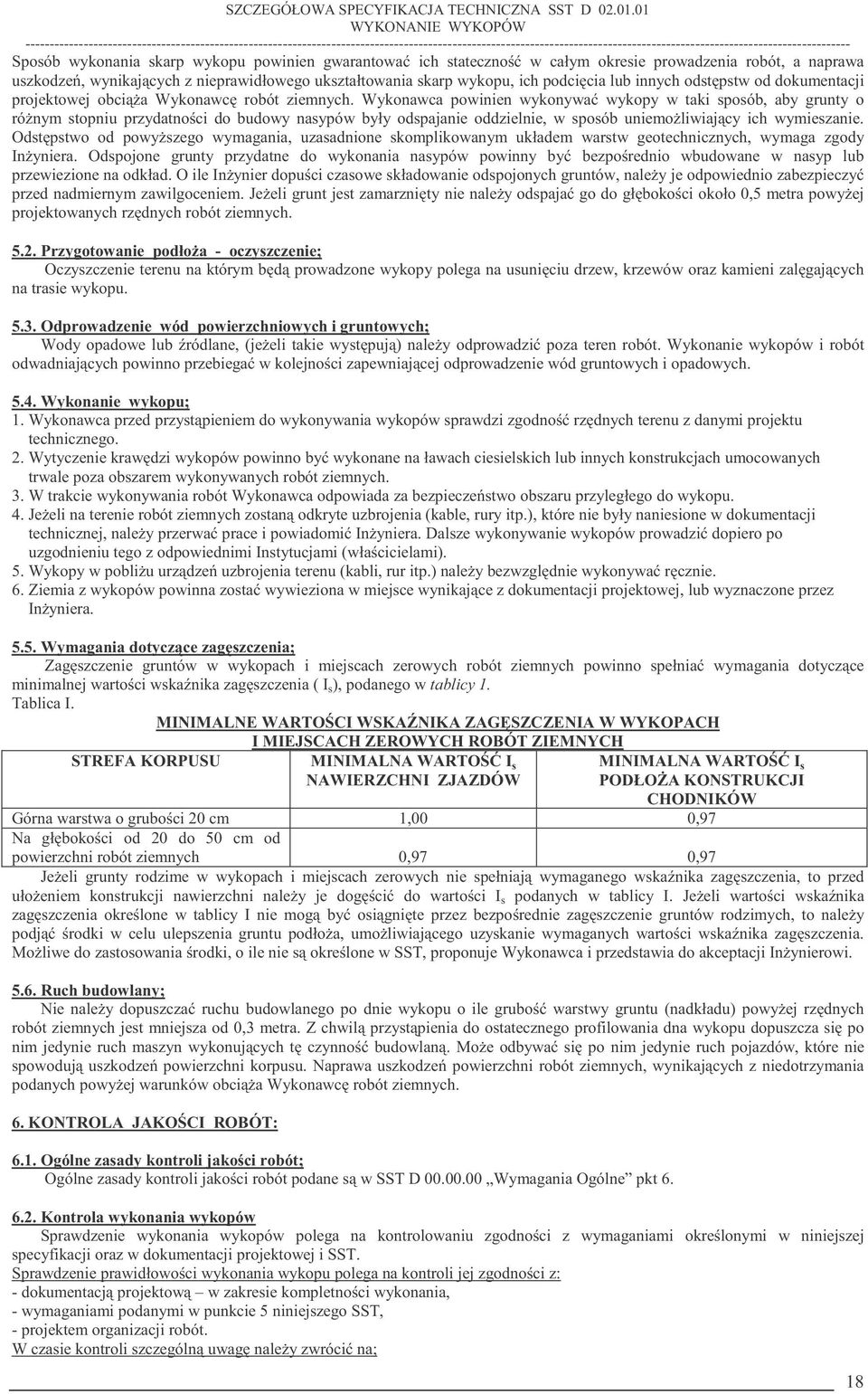

19 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST D WYKONANIE WYKOPÓW Sposób wykonania skarp wykopu powinien gwarantowa ich stateczno w całym okresie prowadzenia robót, a naprawa uszkodze, wynikajcych z nieprawidłowego ukształtowania skarp wykopu, ich podcicia lub innych odstpstw od dokumentacji projektowej obcia Wykonawc robót ziemnych. Wykonawca powinien wykonywa wykopy w taki sposób, aby grunty o rónym stopniu przydatnoci do budowy nasypów były odspajanie oddzielnie, w sposób uniemoliwiajcy ich wymieszanie. Odstpstwo od powyszego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inyniera. Odspojone grunty przydatne do wykonania nasypów powinny by bezporednio wbudowane w nasyp lub przewiezione na odkład. O ile Inynier dopuci czasowe składowanie odspojonych gruntów, naley je odpowiednio zabezpieczy przed nadmiernym zawilgoceniem. Jeeli grunt jest zamarznity nie naley odspaja go do głbokoci około 0,5 metra powyej projektowanych rzdnych robót ziemnych Przygotowanie podłoa - oczyszczenie; Oczyszczenie terenu na którym bd prowadzone wykopy polega na usuniciu drzew, krzewów oraz kamieni zalgajcych na trasie wykopu Odprowadzenie wód powierzchniowych i gruntowych; Wody opadowe lub ródlane, (jeeli takie wystpuj) naley odprowadzi poza teren robót. Wykonanie wykopów i robót odwadniajcych powinno przebiega w kolejnoci zapewniajcej odprowadzenie wód gruntowych i opadowych Wykonanie wykopu; 1. Wykonawca przed przystpieniem do wykonywania wykopów sprawdzi zgodno rzdnych terenu z danymi projektu technicznego. 2. Wytyczenie krawdzi wykopów powinno by wykonane na ławach ciesielskich lub innych konstrukcjach umocowanych trwale poza obszarem wykonywanych robót ziemnych. 3. W trakcie wykonywania robót Wykonawca odpowiada za bezpieczestwo obszaru przyległego do wykopu. 4. Jeeli na terenie robót ziemnych zostan odkryte uzbrojenia (kable, rury itp.), które nie były naniesione w dokumentacji technicznej, naley przerwa prace i powiadomi Inyniera. Dalsze wykonywanie wykopów prowadzi dopiero po uzgodnieniu tego z odpowiednimi Instytucjami (włacicielami). 5. Wykopy w pobliu urzdze uzbrojenia terenu (kabli, rur itp.) naley bezwzgldnie wykonywa rcznie. 6. Ziemia z wykopów powinna zosta wywieziona w miejsce wynikajce z dokumentacji projektowej, lub wyznaczone przez Inyniera Wymagania dotyczce zagszczenia; Zagszczenie gruntów w wykopach i miejscach zerowych robót ziemnych powinno spełnia wymagania dotyczce minimalnej wartoci wskanika zagszczenia ( I s ), podanego w tablicy 1. Tablica I. MINIMALNE WARTOCI WSKANIKA ZAGSZCZENIA W WYKOPACH I MIEJSCACH ZEROWYCH ROBÓT ZIEMNYCH STREFA KORPUSU MINIMALNA WARTO I s NAWIERZCHNI ZJAZDÓW MINIMALNA WARTO I s PODŁOA KONSTRUKCJI CHODNIKÓW Górna warstwa o gruboci 20 cm 1,00 0,97 Na głbokoci od 20 do 50 cm od powierzchni robót ziemnych 0,97 0,97 Jeeli grunty rodzime w wykopach i miejscach zerowych nie spełniaj wymaganego wskanika zagszczenia, to przed ułoeniem konstrukcji nawierzchni naley je dogci do wartoci I s podanych w tablicy I. Jeeli wartoci wskanika zagszczenia okrelone w tablicy I nie mog by osignite przez bezporednie zagszczenie gruntów rodzimych, to naley podj rodki w celu ulepszenia gruntu podłoa, umoliwiajcego uzyskanie wymaganych wartoci wskanika zagszczenia. Moliwe do zastosowania rodki, o ile nie s okrelone w SST, proponuje Wykonawca i przedstawia do akceptacji Inynierowi Ruch budowlany; Nie naley dopuszcza ruchu budowlanego po dnie wykopu o ile grubo warstwy gruntu (nadkładu) powyej rzdnych robót ziemnych jest mniejsza od 0,3 metra. Z chwil przystpienia do ostatecznego profilowania dna wykopu dopuszcza si po nim jedynie ruch maszyn wykonujcych t czynno budowlan. Moe odbywa si po nim jedynie ruch pojazdów, które nie spowoduj uszkodze powierzchni korpusu. Naprawa uszkodze powierzchni robót ziemnych, wynikajcych z niedotrzymania podanych powyej warunków obcia Wykonawc robót ziemnych. 6. KONTROLA JAKOCI ROBÓT: 6.1. Ogólne zasady kontroli jakoci robót; Ogólne zasady kontroli jakoci robót podane s w SST D Wymagania Ogólne pkt Kontrola wykonania wykopów Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodnoci z wymaganiami okrelonymi w niniejszej specyfikacji oraz w dokumentacji projektowej i SST. Sprawdzenie prawidłowoci wykonania wykopu polega na kontroli jej zgodnoci z: - dokumentacj projektow w zakresie kompletnoci wykonania, - wymaganiami podanymi w punkcie 5 niniejszego SST, - projektem organizacji robót. W czasie kontroli szczególn uwag naley zwróci na; 18
