1 MF416V&418V 7200 Prasy zwijające zmiennokomorowe Massey Ferguson WIZJA INNOWACJA LIDER JAKOŚĆ NIEZAWODNOŚĆ DYSPOZYCYJNOŚĆ DUMA ZAANGAŻOWANIE

2 225 F Tanie w eksploatacji prasy zmiennokomorowe Massey Ferguson MF 416V oraz 418V maszyny zapewniające dochodowe prasowanie. RF_ F RF_ F RF_ F RF_ F RV_4116 RF_ V 125 F RV_4116 RF_3120 RF_ V 125 F MF 416V Fork Feeder Wielkość balotu: 1,2 x 0,6 1,65 m Układ podający do komory: podajnik palcowy Fork Feeder Wiązanie: siatka, sznurek lub siatka i sznurek RF_3200 RV_4118 RV_4116 RV_ F 418 V 416 V 516 V MF 418V Fork Feeder Wielkość balotu: 1,2 x 0,6 1,80 m Układ podający do komory: podajnik palcowy Fork Feeder Wiązanie: siatka, sznurek lub siatka i sznurek RV_ V RV_4116 RV_4216 RV_ V 516 V 520 V MF 416V Rotor Wielkość balotu: RV_4220 1,2 x 0,6 1,65 m RV_4118 Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek RV_ V 418 V 516 V MF 418V Rotor Wielkość balotu: 1,2 x 0,6 1,80 m Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek RV_ V RV_ V RV_4216 RV_ V 520 V Nowa generacja pras zmiennokomorowych marki Massey Ferguson, łączy w sobie wiedzę zbieraną przez wiele lat, gwarantując niezawodne użytkowanie nawet w najtrudniejszych warunkach. Nowe prasy zmiennokomorowe MF 416V i 418V to idealne rozwiązanie dla użytkowników szukających pras wydajnych a zarazem tanich w eksploatacji. Ich prosta konstrukcja zapewnia wysoką wydajność przy zbiorze słomy i siana. Obydwa modele oferują wiele interesujących cech, łącznie z komorą prasowania, w której gęstość zgniotu może być regulowana niezależnie w trzech strefach balotu. 2

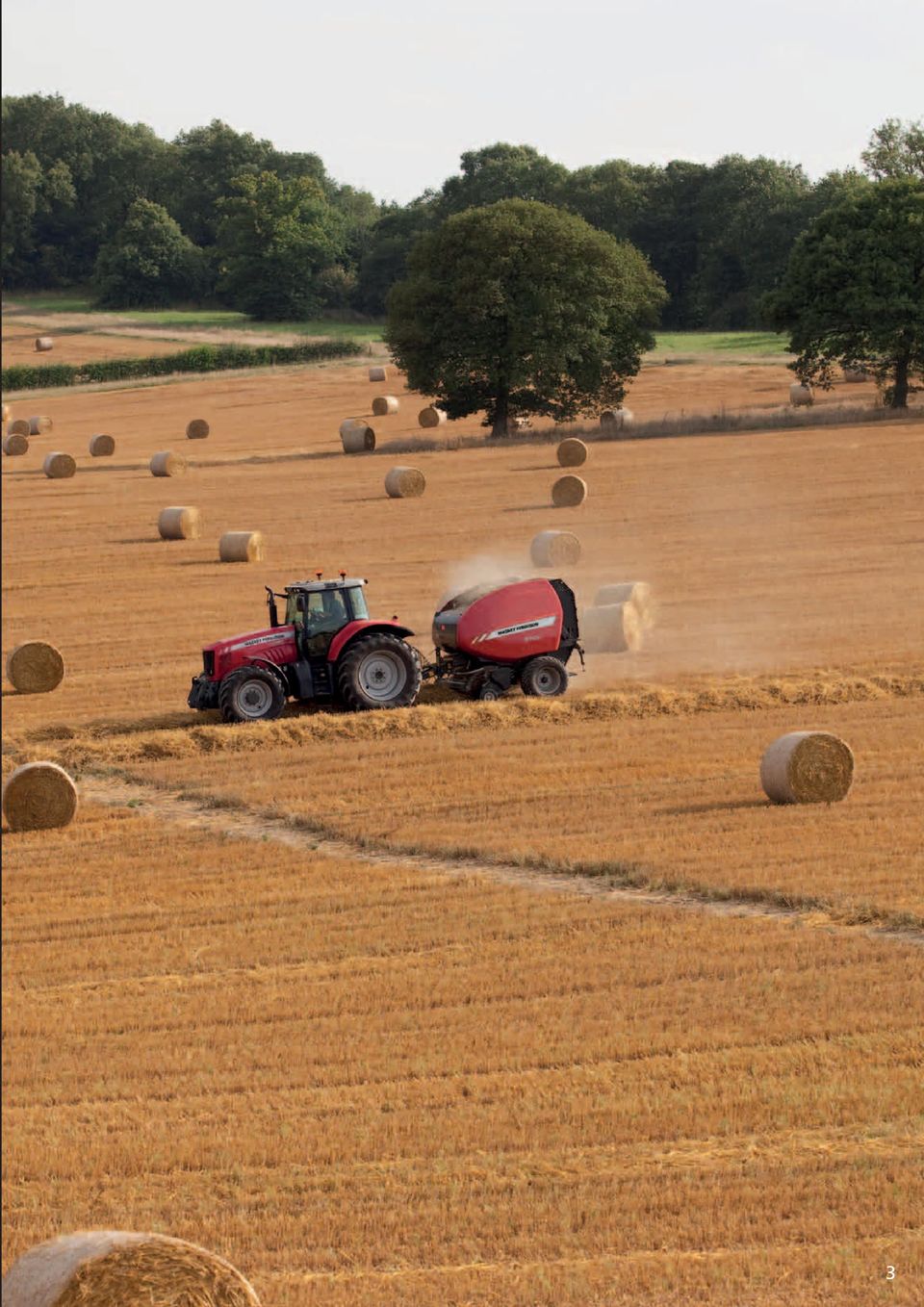

3 3

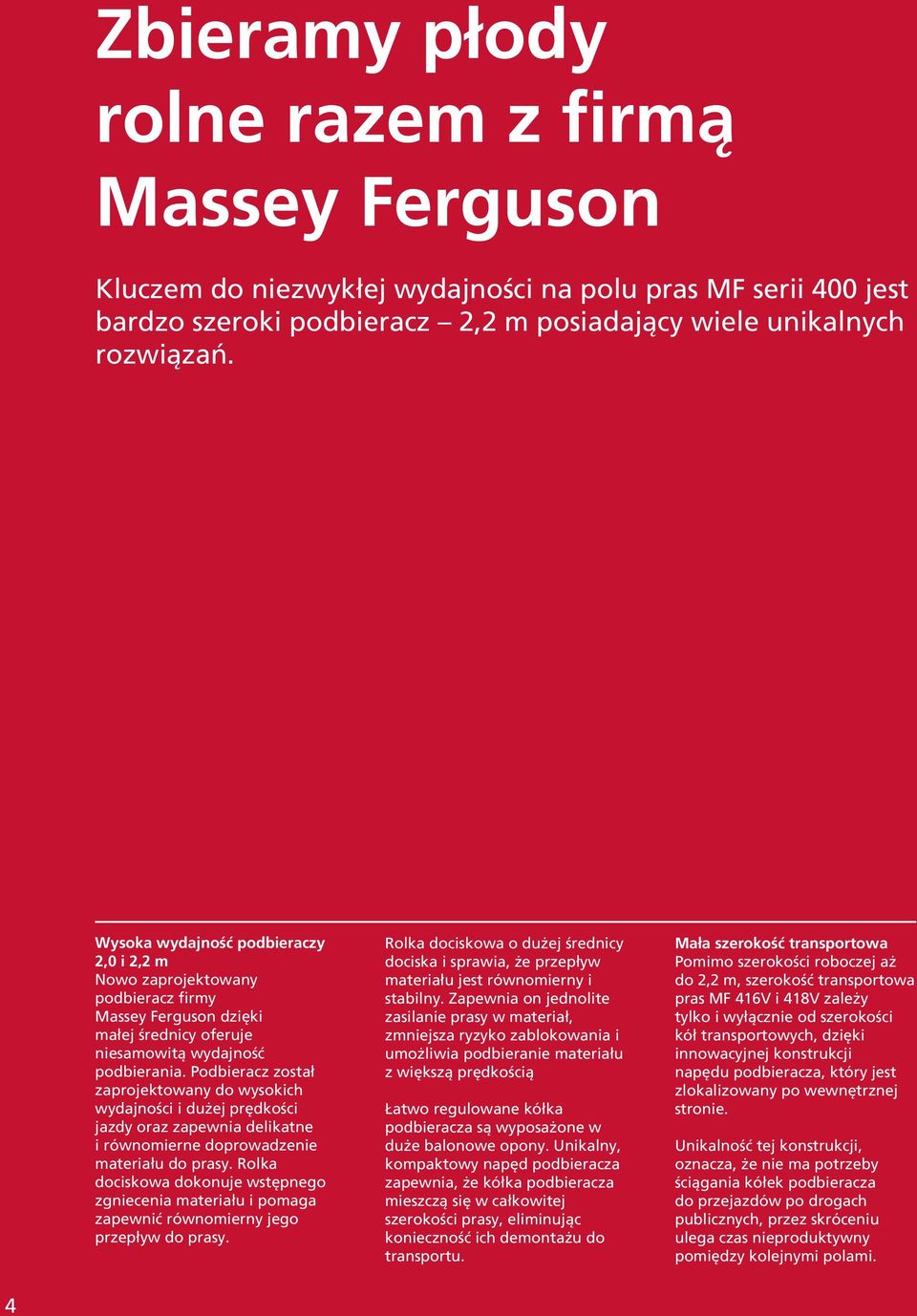

4 Zbieramy płody rolne razem z firmą Massey Ferguson Kluczem do niezwykłej wydajności na polu pras MF serii 400 jest bardzo szeroki podbieracz 2,2 m posiadający wiele unikalnych rozwiązań. Wysoka wydajność podbieraczy 2,0 i 2,2 m Nowo zaprojektowany podbieracz firmy Massey Ferguson dzięki małej średnicy oferuje niesamowitą wydajność podbierania. Podbieracz został zaprojektowany do wysokich wydajności i dużej prędkości jazdy oraz zapewnia delikatne i równomierne doprowadzenie materiału do prasy. Rolka dociskowa dokonuje wstępnego zgniecenia materiału i pomaga zapewnić równomierny jego przepływ do prasy. Rolka dociskowa o dużej średnicy dociska i sprawia, że przepływ materiału jest równomierny i stabilny. Zapewnia on jednolite zasilanie prasy w materiał, zmniejsza ryzyko zablokowania i umożliwia podbieranie materiału z większą prędkością Łatwo regulowane kółka podbieracza są wyposażone w duże balonowe opony. Unikalny, kompaktowy napęd podbieracza zapewnia, że kółka podbieracza mieszczą się w całkowitej szerokości prasy, eliminując konieczność ich demontażu do transportu. Mała szerokość transportowa Pomimo szerokości roboczej aż do 2,2 m, szerokość transportowa pras MF 416V i 418V zależy tylko i wyłącznie od szerokości kół transportowych, dzięki innowacyjnej konstrukcji napędu podbieracza, który jest zlokalizowany po wewnętrznej stronie. Unikalność tej konstrukcji, oznacza, że nie ma potrzeby ściągania kółek podbieracza do przejazdów po drogach publicznych, przez skróceniu ulega czas nieproduktywny pomiędzy kolejnymi polami. 4

5 01 Łatwo regulowane kółka podbieracza. 02 Rolka dociskowa o dużej średnicy

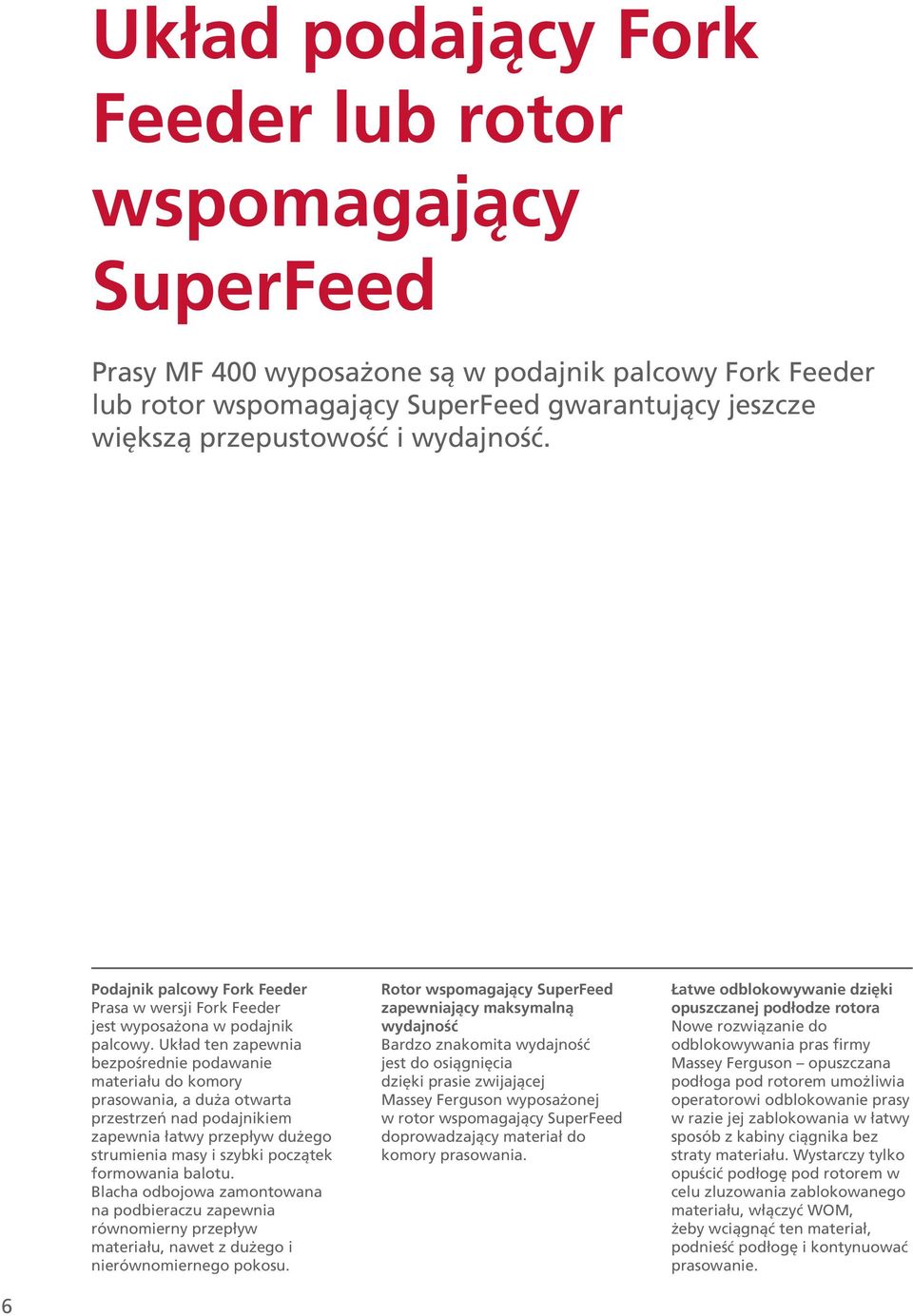

6 Układ podający Fork Feeder lub rotor wspomagający SuperFeed Prasy MF 400 wyposażone są w podajnik palcowy Fork Feeder lub rotor wspomagający SuperFeed gwarantujący jeszcze większą przepustowość i wydajność. Podajnik palcowy Fork Feeder Prasa w wersji Fork Feeder jest wyposażona w podajnik palcowy. Układ ten zapewnia bezpośrednie podawanie materiału do komory prasowania, a duża otwarta przestrzeń nad podajnikiem zapewnia łatwy przepływ dużego strumienia masy i szybki początek formowania balotu. Blacha odbojowa zamontowana na podbieraczu zapewnia równomierny przepływ materiału, nawet z dużego i nierównomiernego pokosu. Rotor wspomagający SuperFeed zapewniający maksymalną wydajność Bardzo znakomita wydajność jest do osiągnięcia dzięki prasie zwijającej Massey Ferguson wyposażonej w rotor wspomagający SuperFeed doprowadzający materiał do komory prasowania. Łatwe odblokowywanie dzięki opuszczanej podłodze rotora Nowe rozwiązanie do odblokowywania pras firmy Massey Ferguson opuszczana podłoga pod rotorem umożliwia operatorowi odblokowanie prasy w razie jej zablokowania w łatwy sposób z kabiny ciągnika bez straty materiału. Wystarczy tylko opuścić podłogę pod rotorem w celu zluzowania zablokowanego materiału, włączyć WOM, żeby wciągnąć ten materiał, podnieść podłogę i kontynuować prasowanie. 6

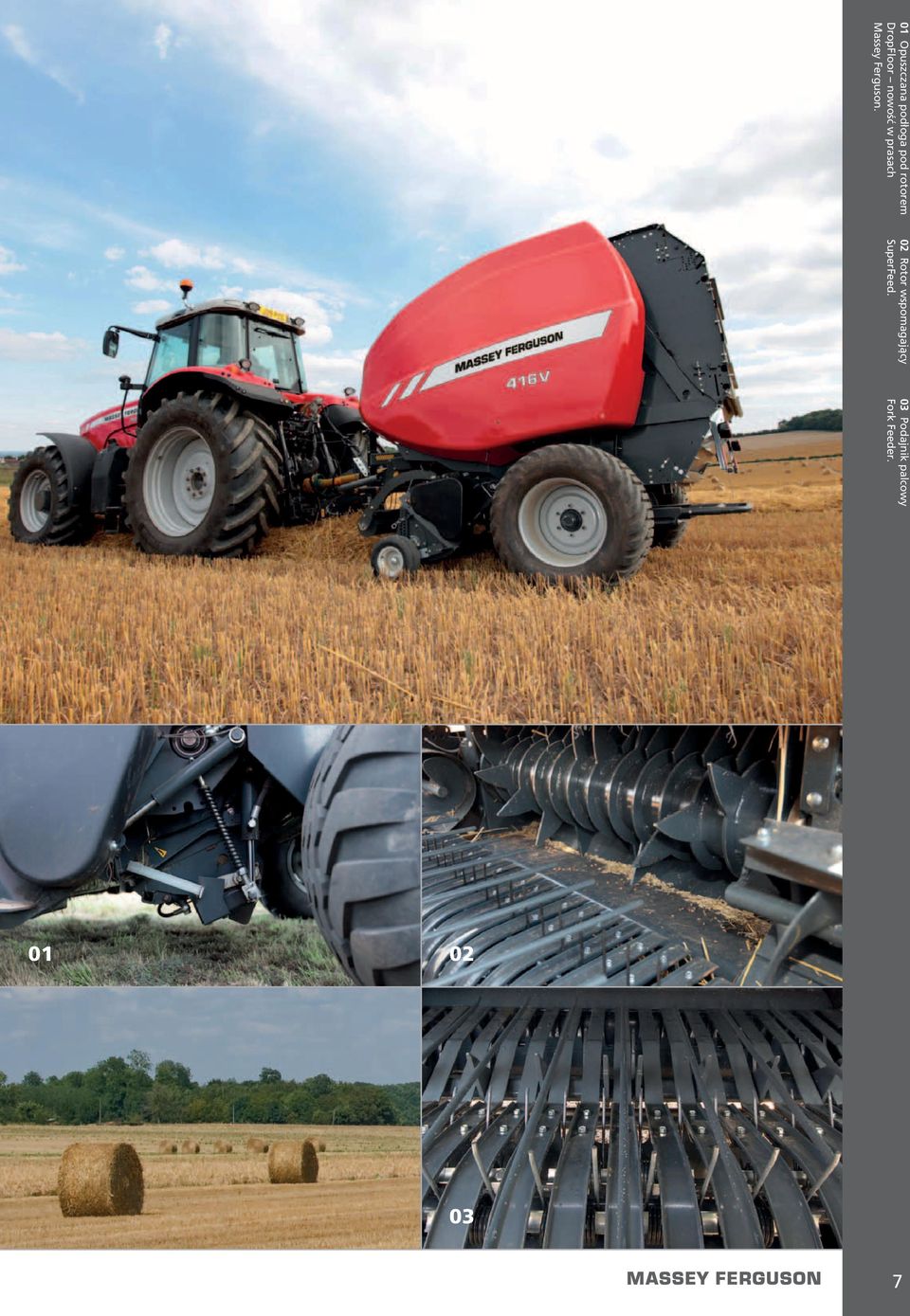

7 01 Opuszczana podłoga pod rotorem DropFloor nowość w prasach Massey Ferguson. 02 Rotor wspomagający SuperFeed. 03 Podajnik palcowy Fork Feeder

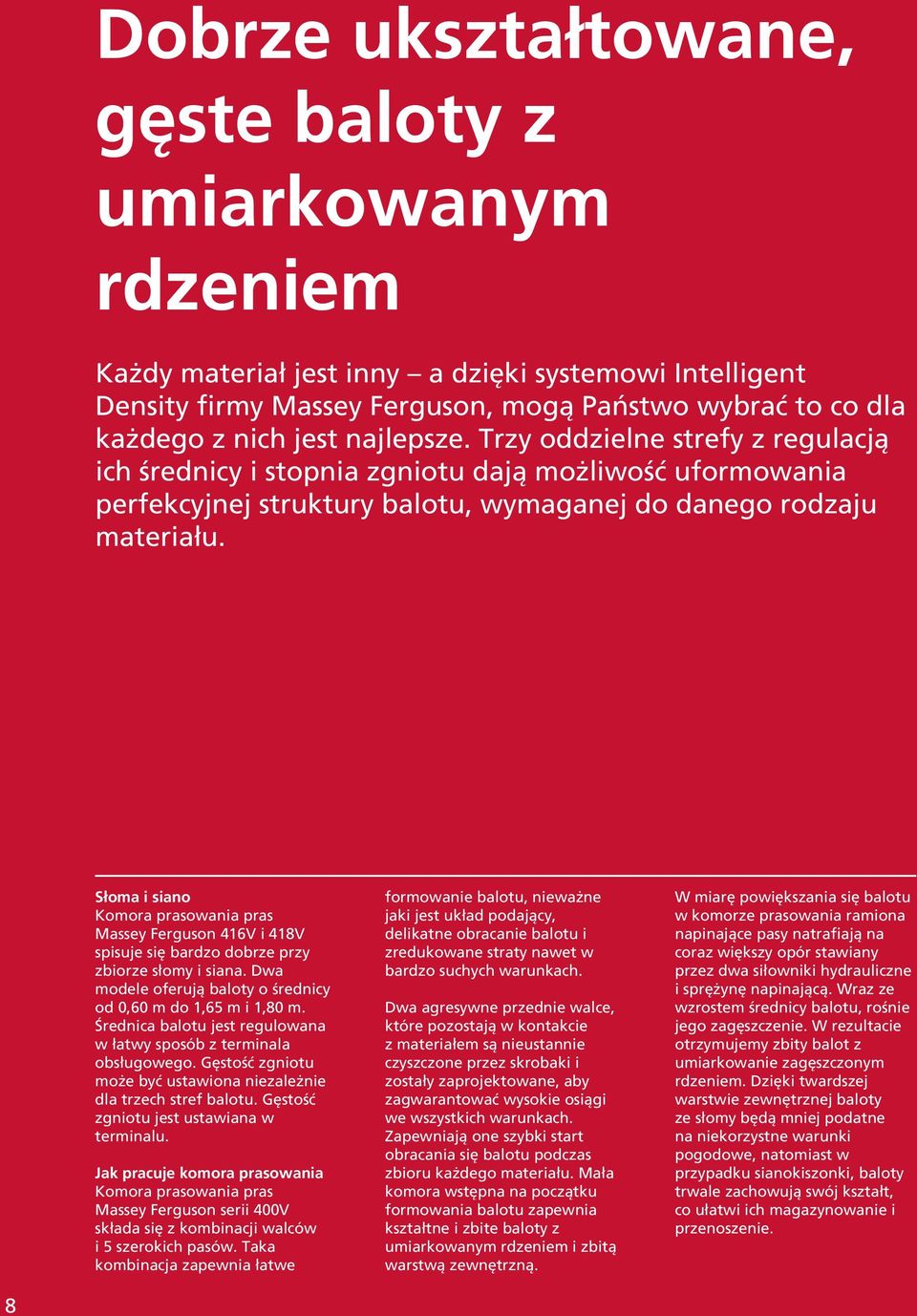

8 Dobrze ukształtowane, gęste baloty z umiarkowanym rdzeniem Każdy materiał jest inny a dzięki systemowi Intelligent Density firmy Massey Ferguson, mogą Państwo wybrać to co dla każdego z nich jest najlepsze. Trzy oddzielne strefy z regulacją ich średnicy i stopnia zgniotu dają możliwość uformowania perfekcyjnej struktury balotu, wymaganej do danego rodzaju materiału. Słoma i siano Komora prasowania pras Massey Ferguson 416V i 418V spisuje się bardzo dobrze przy zbiorze słomy i siana. Dwa modele oferują baloty o średnicy od 0,60 m do 1,65 m i 1,80 m. Średnica balotu jest regulowana w łatwy sposób z terminala obsługowego. Gęstość zgniotu może być ustawiona niezależnie dla trzech stref balotu. Gęstość zgniotu jest ustawiana w terminalu. Jak pracuje komora prasowania Komora prasowania pras Massey Ferguson serii 400V składa się z kombinacji walców i 5 szerokich pasów. Taka kombinacja zapewnia łatwe formowanie balotu, nieważne jaki jest układ podający, delikatne obracanie balotu i zredukowane straty nawet w bardzo suchych warunkach. Dwa agresywne przednie walce, które pozostają w kontakcie z materiałem są nieustannie czyszczone przez skrobaki i zostały zaprojektowane, aby zagwarantować wysokie osiągi we wszystkich warunkach. Zapewniają one szybki start obracania się balotu podczas zbioru każdego materiału. Mała komora wstępna na początku formowania balotu zapewnia kształtne i zbite baloty z umiarkowanym rdzeniem i zbitą warstwą zewnętrzną. W miarę powiększania się balotu w komorze prasowania ramiona napinające pasy natrafiają na coraz większy opór stawiany przez dwa siłowniki hydrauliczne i sprężynę napinającą. Wraz ze wzrostem średnicy balotu, rośnie jego zagęszczenie. W rezultacie otrzymujemy zbity balot z umiarkowanie zagęszczonym rdzeniem. Dzięki twardszej warstwie zewnętrznej baloty ze słomy będą mniej podatne na niekorzystne warunki pogodowe, natomiast w przypadku sianokiszonki, baloty trwale zachowują swój kształt, co ułatwi ich magazynowanie i przenoszenie. 8

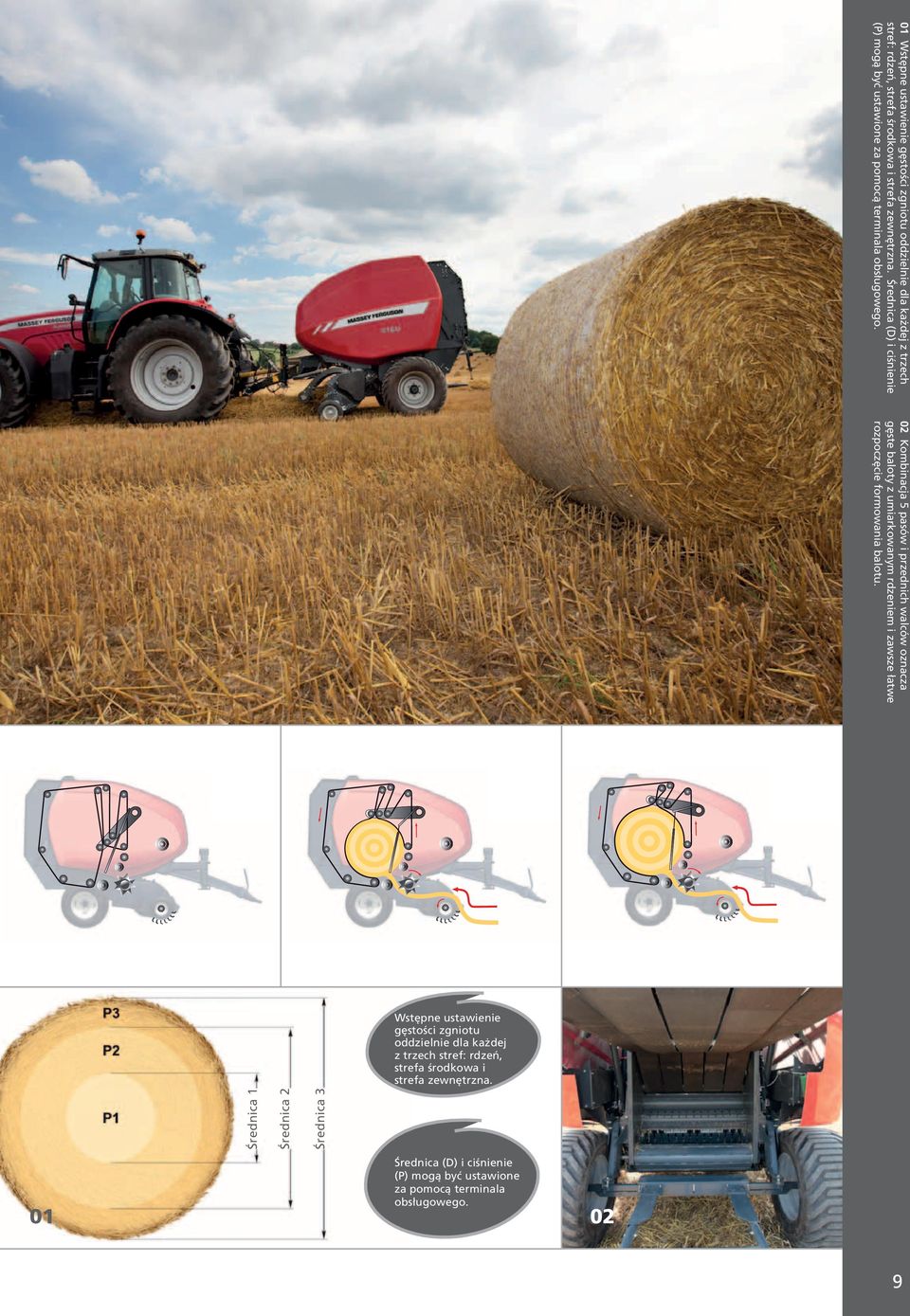

9 01 Wstępne ustawienie gęstości zgniotu oddzielnie dla każdej z trzech stref: rdzeń, strefa środkowa i strefa zewnętrzna. Średnica (D) i ciśnienie (P) mogą być ustawione za pomocą terminala obsługowego. 02 Kombinacja 5 pasów i przednich walców oznacza gęste baloty z umiarkowanym rdzeniem i zawsze łatwe rozpoczęcie formowania balotu. Wstępne ustawienie gęstości zgniotu oddzielnie dla każdej z trzech stref: rdzeń, strefa środkowa i strefa zewnętrzna. Średnica 1 Średnica 2 Średnica 3 01 Średnica (D) i ciśnienie (P) mogą być ustawione za pomocą terminala obsługowego. 02 9

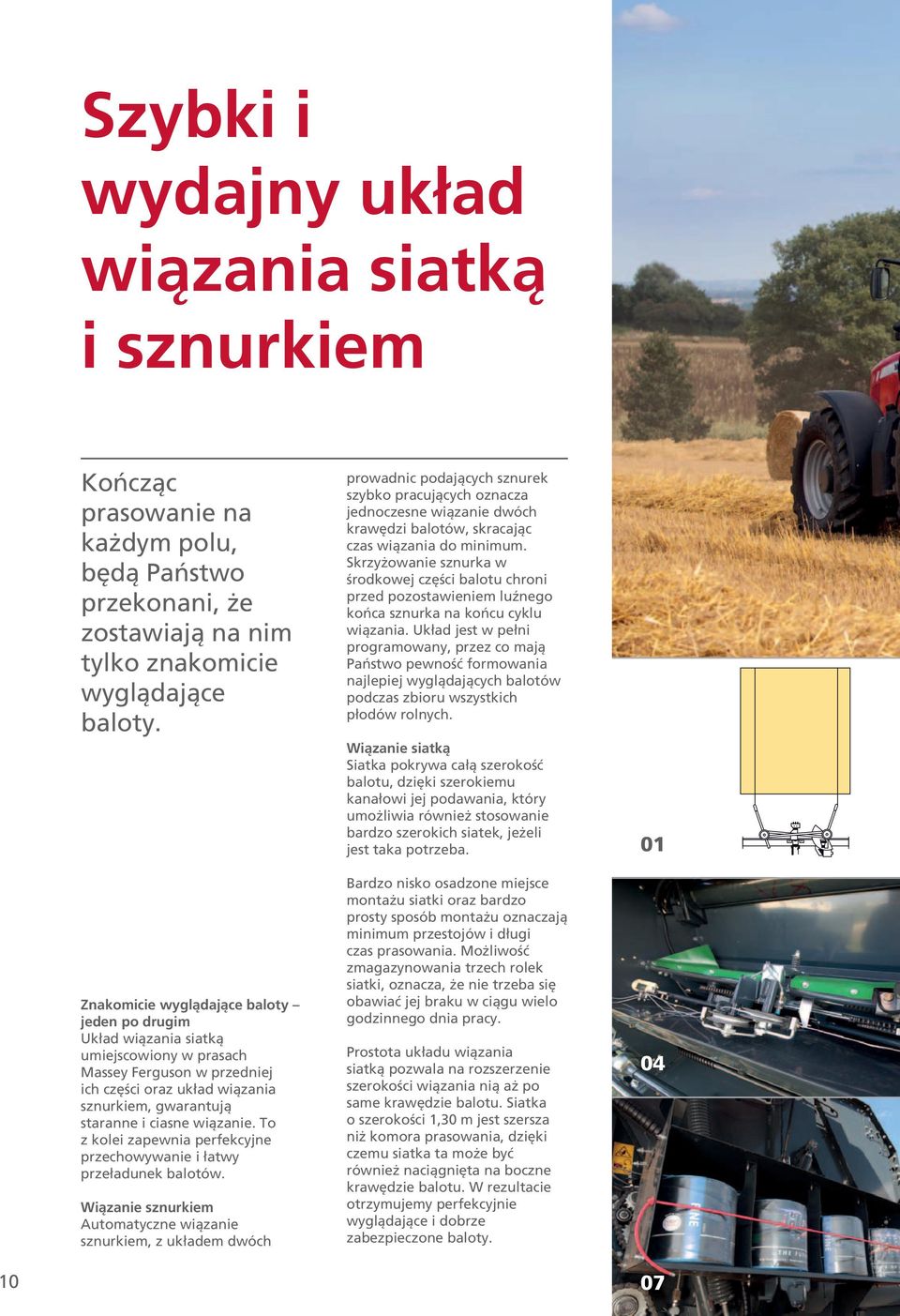

10 Szybki i wydajny układ wiązania siatką i sznurkiem Kończąc prasowanie na każdym polu, będą Państwo przekonani, że zostawiają na nim tylko znakomicie wyglądające baloty. Znakomicie wyglądające baloty jeden po drugim Układ wiązania siatką umiejscowiony w prasach Massey Ferguson w przedniej ich części oraz układ wiązania sznurkiem, gwarantują staranne i ciasne wiązanie. To z kolei zapewnia perfekcyjne przechowywanie i łatwy przeładunek balotów. Wiązanie sznurkiem Automatyczne wiązanie sznurkiem, z układem dwóch prowadnic podających sznurek szybko pracujących oznacza jednoczesne wiązanie dwóch krawędzi balotów, skracając czas wiązania do minimum. Skrzyżowanie sznurka w środkowej części balotu chroni przed pozostawieniem luźnego końca sznurka na końcu cyklu wiązania. Układ jest w pełni programowany, przez co mają Państwo pewność formowania najlepiej wyglądających balotów podczas zbioru wszystkich płodów rolnych. Wiązanie siatką Siatka pokrywa całą szerokość balotu, dzięki szerokiemu kanałowi jej podawania, który umożliwia również stosowanie bardzo szerokich siatek, jeżeli jest taka potrzeba. Bardzo nisko osadzone miejsce montażu siatki oraz bardzo prosty sposób montażu oznaczają minimum przestojów i długi czas prasowania. Możliwość zmagazynowania trzech rolek siatki, oznacza, że nie trzeba się obawiać jej braku w ciągu wielo godzinnego dnia pracy. Prostota układu wiązania siatką pozwala na rozszerzenie szerokości wiązania nią aż po same krawędzie balotu. Siatka o szerokości 1,30 m jest szersza niż komora prasowania, dzięki czemu siatka ta może być również naciągnięta na boczne krawędzie balotu. W rezultacie otrzymujemy perfekcyjnie wyglądające i dobrze zabezpieczone baloty

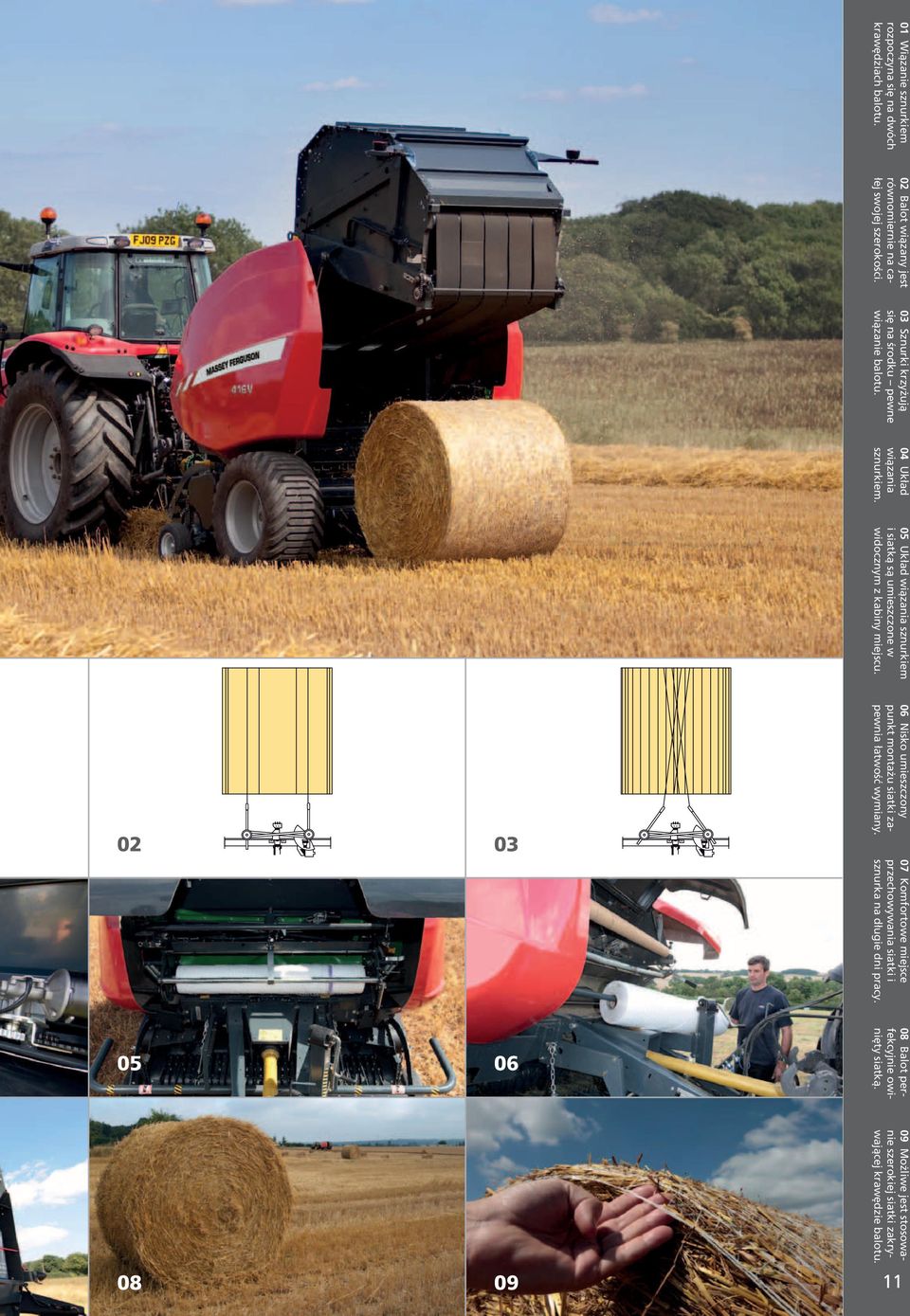

11 01 Wiązanie sznurkiem rozpoczyna się na dwóch krawędziach balotu. 02 Balot wiązany jest równomiernie na całej swojej szerokości. 03 Sznurki krzyżują się na środku pewne wiązanie balotu. 04 Układ wiązania sznurkiem. 05 Układ wiązania sznurkiem i siatką są umieszczone w widocznym z kabiny miejscu Nisko umieszczony punkt montażu siatki zapewnia łatwość wymiany. 07 Komfortowe miejsce przechowywania siatki i sznurka na długie dni pracy Balot perfekcyjnie owinięty siatką Możliwe jest stosowanie szerokiej siatki zakrywającej krawędzie balotu. 11

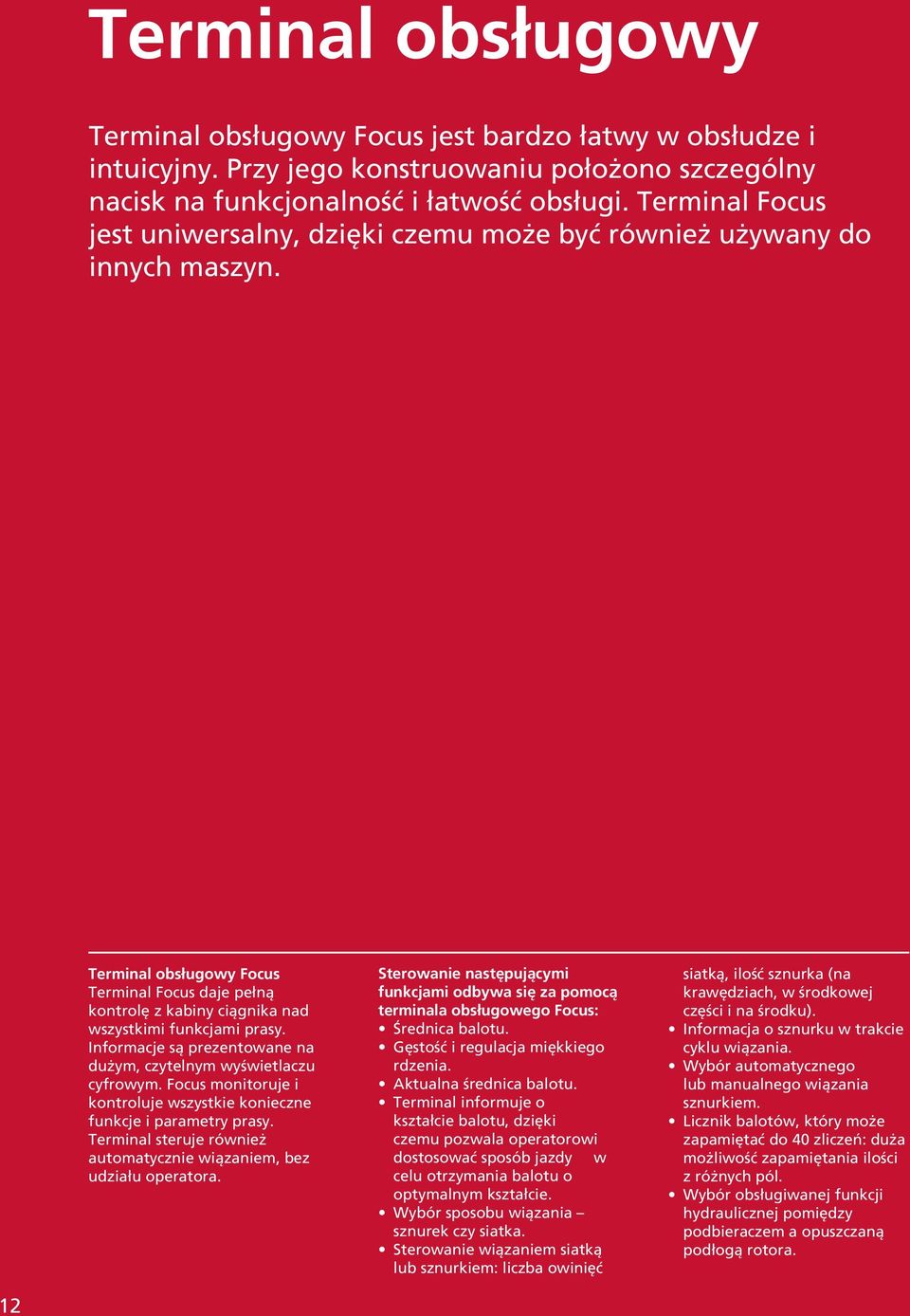

12 Terminal obsługowy Terminal obsługowy Focus jest bardzo łatwy w obsłudze i intuicyjny. Przy jego konstruowaniu położono szczególny nacisk na funkcjonalność i łatwość obsługi. Terminal Focus jest uniwersalny, dzięki czemu może być również używany do innych maszyn. Terminal obsługowy Focus Terminal Focus daje pełną kontrolę z kabiny ciągnika nad wszystkimi funkcjami prasy. Informacje są prezentowane na dużym, czytelnym wyświetlaczu cyfrowym. Focus monitoruje i kontroluje wszystkie konieczne funkcje i parametry prasy. Terminal steruje również automatycznie wiązaniem, bez udziału operatora. Sterowanie następującymi funkcjami odbywa się za pomocą terminala obsługowego Focus: Średnica balotu. Gęstość i regulacja miękkiego rdzenia. Aktualna średnica balotu. Terminal informuje o kształcie balotu, dzięki czemu pozwala operatorowi dostosować sposób jazdy w celu otrzymania balotu o optymalnym kształcie. Wybór sposobu wiązania sznurek czy siatka. Sterowanie wiązaniem siatką lub sznurkiem: liczba owinięć siatką, ilość sznurka (na krawędziach, w środkowej części i na środku). Informacja o sznurku w trakcie cyklu wiązania. Wybór automatycznego lub manualnego wiązania sznurkiem. Licznik balotów, który może zapamiętać do 40 zliczeń: duża możliwość zapamiętania ilości z różnych pól. Wybór obsługiwanej funkcji hydraulicznej pomiędzy podbieraczem a opuszczaną podłogą rotora. 12

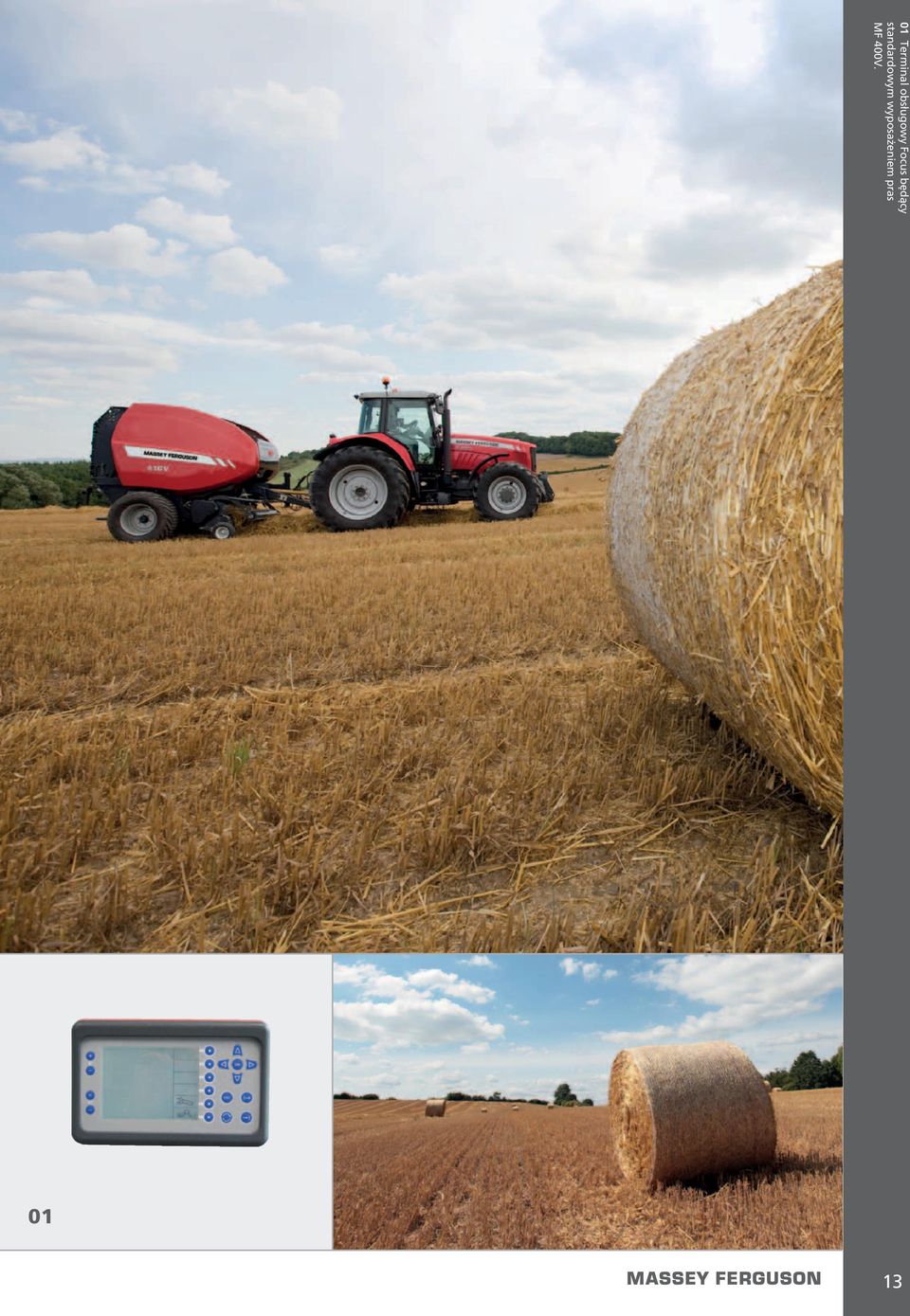

13 01 Terminal obsługowy Focus będący standardowym wyposażeniem pras MF 400V

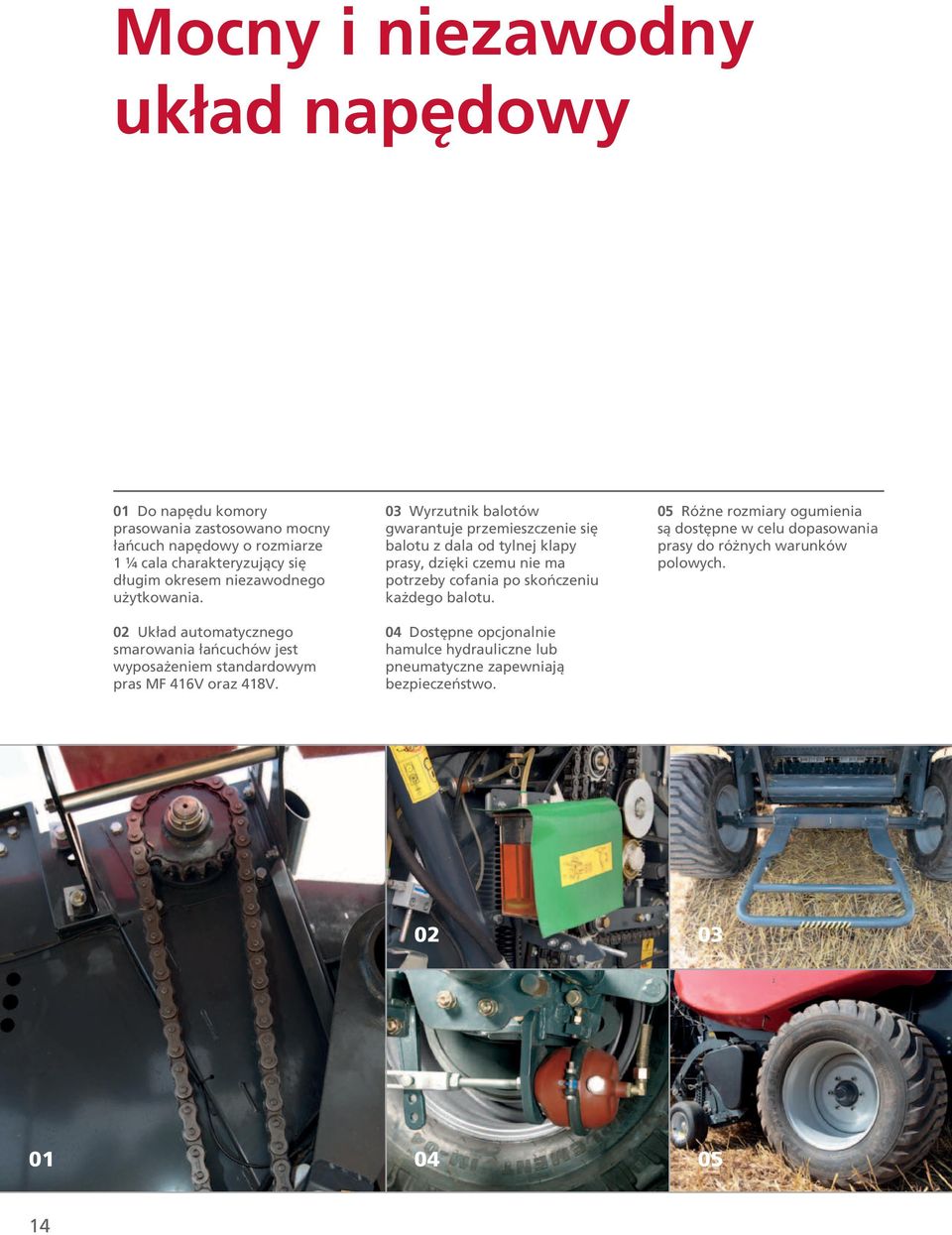

14 Mocny i niezawodny układ napędowy 01 Do napędu komory prasowania zastosowano mocny łańcuch napędowy o rozmiarze 1 ¼ cala charakteryzujący się długim okresem niezawodnego użytkowania. 02 Układ automatycznego smarowania łańcuchów jest wyposażeniem standardowym pras MF 416V oraz 418V. 03 Wyrzutnik balotów gwarantuje przemieszczenie się balotu z dala od tylnej klapy prasy, dzięki czemu nie ma potrzeby cofania po skończeniu każdego balotu. 04 Dostępne opcjonalnie hamulce hydrauliczne lub pneumatyczne zapewniają bezpieczeństwo. 05 Różne rozmiary ogumienia są dostępne w celu dopasowania prasy do różnych warunków polowych

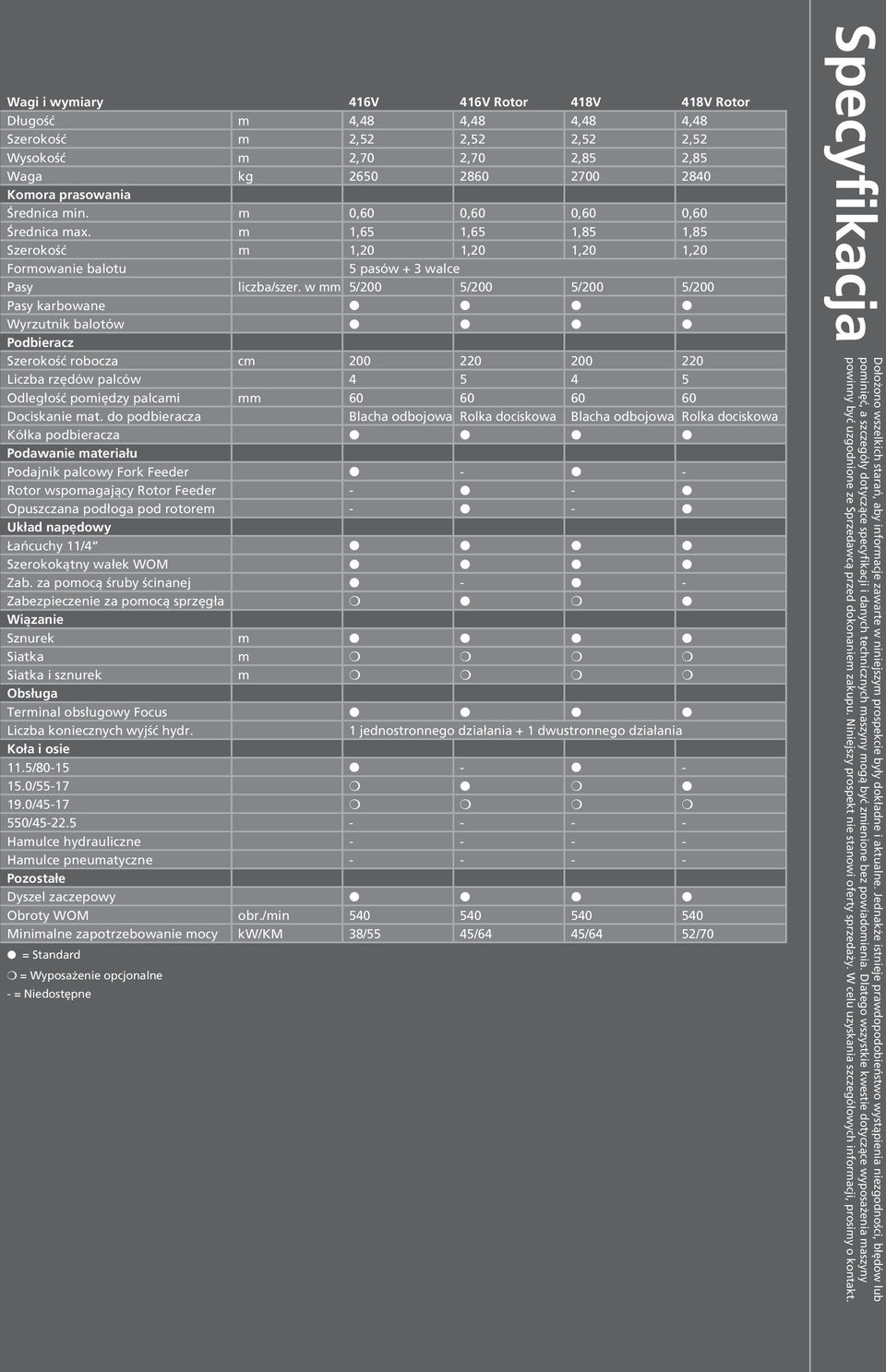

15 Wagi i wymiary 416V 416V Rotor 418V 418V Rotor Długość m 4,48 4,48 4,48 4,48 Szerokość m 2,52 2,52 2,52 2,52 Wysokość m 2,70 2,70 2,85 2,85 Waga kg Komora prasowania Średnica min. m 0,60 0,60 0,60 0,60 Średnica max. m 1,65 1,65 1,85 1,85 Szerokość m 1,20 1,20 1,20 1,20 Formowanie balotu 5 pasów + 3 walce Pasy liczba/szer. w mm 5/200 5/200 5/200 5/200 Pasy karbowane Wyrzutnik balotów Podbieracz Szerokość robocza cm Liczba rzędów palców Odległość pomiędzy palcami mm Dociskanie mat. do podbieracza Blacha odbojowa Rolka dociskowa Blacha odbojowa Rolka dociskowa Kółka podbieracza Podawanie materiału Podajnik palcowy Fork Feeder - - Rotor wspomagający Rotor Feeder - - Opuszczana podłoga pod rotorem - - Układ napędowy Łańcuchy 11/4 Szerokokątny wałek WOM Zab. za pomocą śruby ścinanej - - Zabezpieczenie za pomocą sprzęgła Wiązanie Sznurek m Siatka m Siatka i sznurek m Obsługa Terminal obsługowy Focus Liczba koniecznych wyjść hydr. 1 jednostronnego działania + 1 dwustronnego działania Koła i osie 11.5/ / / / Hamulce hydrauliczne Hamulce pneumatyczne Pozostałe Dyszel zaczepowy Obroty WOM obr./min Minimalne zapotrzebowanie mocy kw/km 38/55 45/64 45/64 52/70 = Standard = Wyposażenie opcjonalne - = Niedostępne Specyfikacja Dołożono wszelkich starań, aby informacje zawarte w niniejszym prospekcie były dokładne i aktualne. Jednakże istnieje prawdopodobieństwo wystąpienia niezgodności, błędów lub pominięć, a szczegóły dotyczące specyfikacji i danych technicznych maszyny mogą być zmienione bez powiadomienia. Dlatego wszystkie kwestie dotyczące wyposażenia maszyny powinny być uzgodnione ze Sprzedawcą przed dokonaniem zakupu. Niniejszy prospekt nie stanowi oferty sprzedaży. W celu uzyskania szczegółowych informacji, prosimy o kontakt.

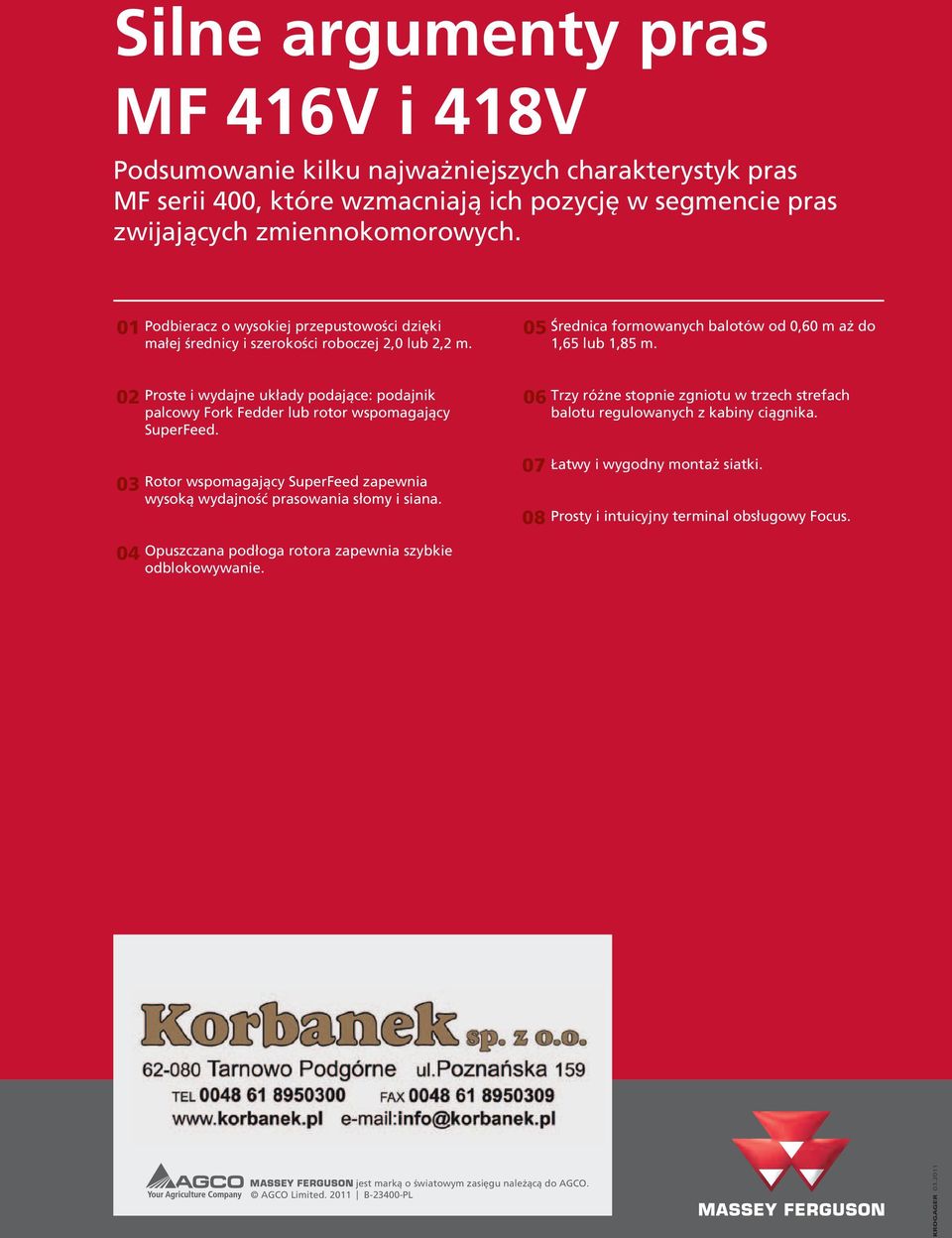

16 Silne argumenty pras MF 416V i 418V Podsumowanie kilku najważniejszych charakterystyk pras MF serii 400, które wzmacniają ich pozycję w segmencie pras zwijających zmiennokomorowych. 01 Podbieracz o wysokiej przepustowości dzięki małej średnicy i szerokości roboczej 2,0 lub 2,2 m. 05 Średnica formowanych balotów od 0,60 m aż do 1,65 lub 1,85 m Proste i wydajne układy podające: podajnik palcowy Fork Fedder lub rotor wspomagający SuperFeed. Rotor wspomagający SuperFeed zapewnia wysoką wydajność prasowania słomy i siana. Opuszczana podłoga rotora zapewnia szybkie odblokowywanie Trzy różne stopnie zgniotu w trzech strefach balotu regulowanych z kabiny ciągnika. Łatwy i wygodny montaż siatki. Prosty i intuicyjny terminal obsługowy Focus. jest marką o światowym zasięgu należącą do AGCO. AGCO Limited B PL Krogager
