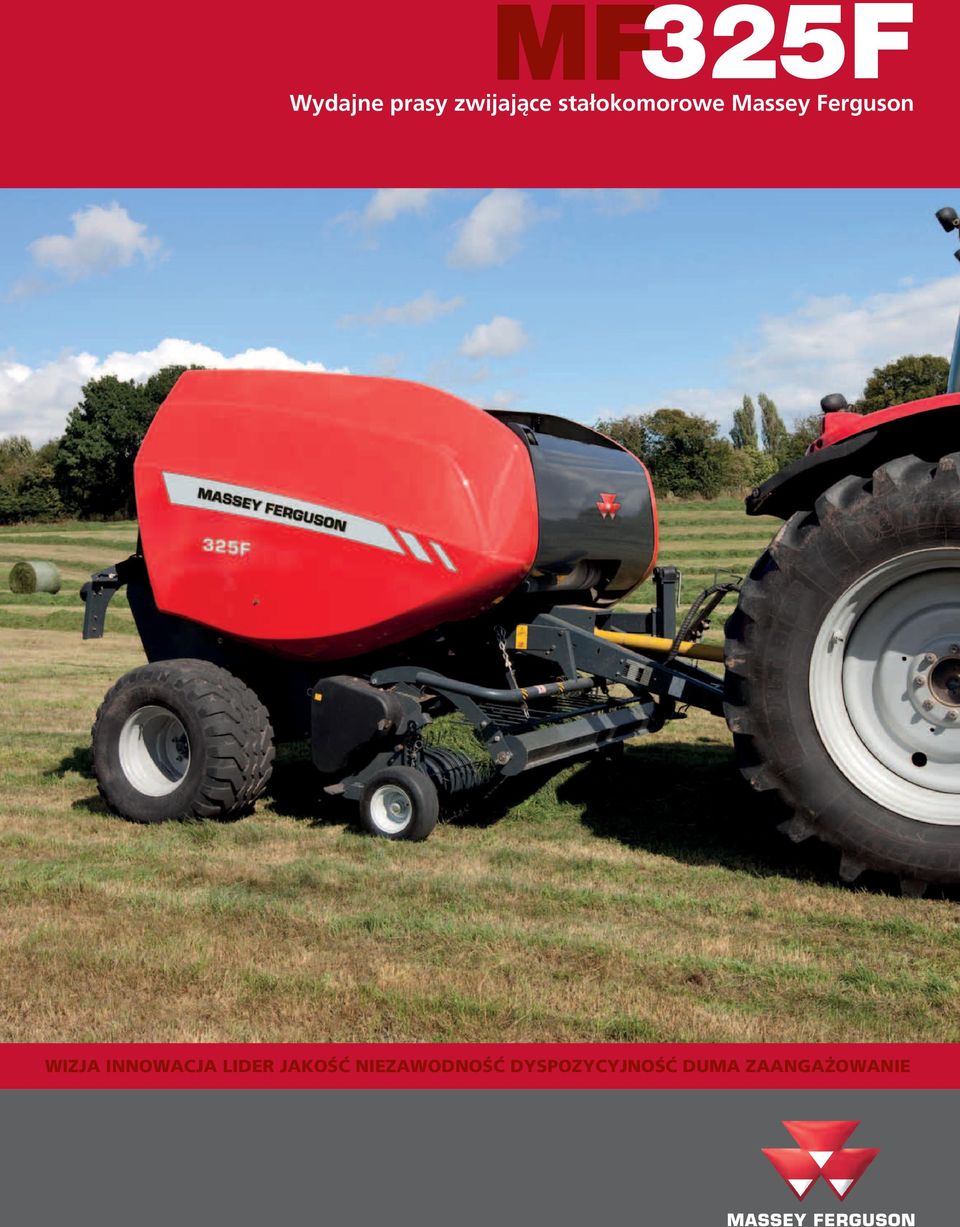

1 MF325F 7200 Wydajne prasy zwijające stałokomorowe Massey Ferguson WIZJA INNOWACJA LIDER JAKOŚĆ NIEZAWODNOŚĆ DYSPOZYCYJNOŚĆ DUMA ZAANGAŻOWANIE

2 FERGUSON FERGUSON MASSEY MASSEY Profesjonalna prasa o wysokim stopniu zgniotu RF_ F Nowa prasa RF_3200 zwijająca walcowa RF_3120 MF 325F jest RV_4116 zaprojektowana RF_3200 do intensywnego RF_3120 RV_4118 i profesjonalnego RV_4116 zastosowania, w RF_3200 RV_4216 ciągu wielu dni RV_4118 ciężkiej pracy, RV_4220 RV_4116 przede wszystkim RV_4216 tam gdzie liczy się RV_4118 wydajność. RV_4220 RV_4216 RV_ F 125 F 416 V 225 F F V 416 V 225 F 516 V 418 V 520 V 416 V 516 V 418 V 520 V 516 V 520 V MF 325F Rotor Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek MF 325F SuperCut-14 Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor tnący SuperCut 14 noży Wiązanie: siatka lub siatka i sznurek MF 325F SuperCut-25 Wielkość balotu: 1,20 x 1,25 m Układ podający do komory: rotor tnący SuperCut 25 noży Wiązanie: siatka Prasa o wysokiej wydajności Nowa prasa zwijająca walcowa MF 325F jest zaprojektowana do intensywnego i profesjonalnego zastosowania, w ciągu wielu dni ciężkiej pracy, przede wszystkim tam gdzie liczy się wydajność. Prasa MF 325F została stworzona do intensywnego zastosowania przy zbiorze sianokiszonek. Nowa konstrukcja komory prasowania z 17 walcami zapewnia stałą i wysoką gęstość zgniotu. Nowa generacja pras stałokomorowych marki Massey Ferguson, łączy w sobie wiedzę zbieraną w ciągu wielu lat, gwarantując niezawodność pracy nawet w najcięższych warunkach. 2

3 3

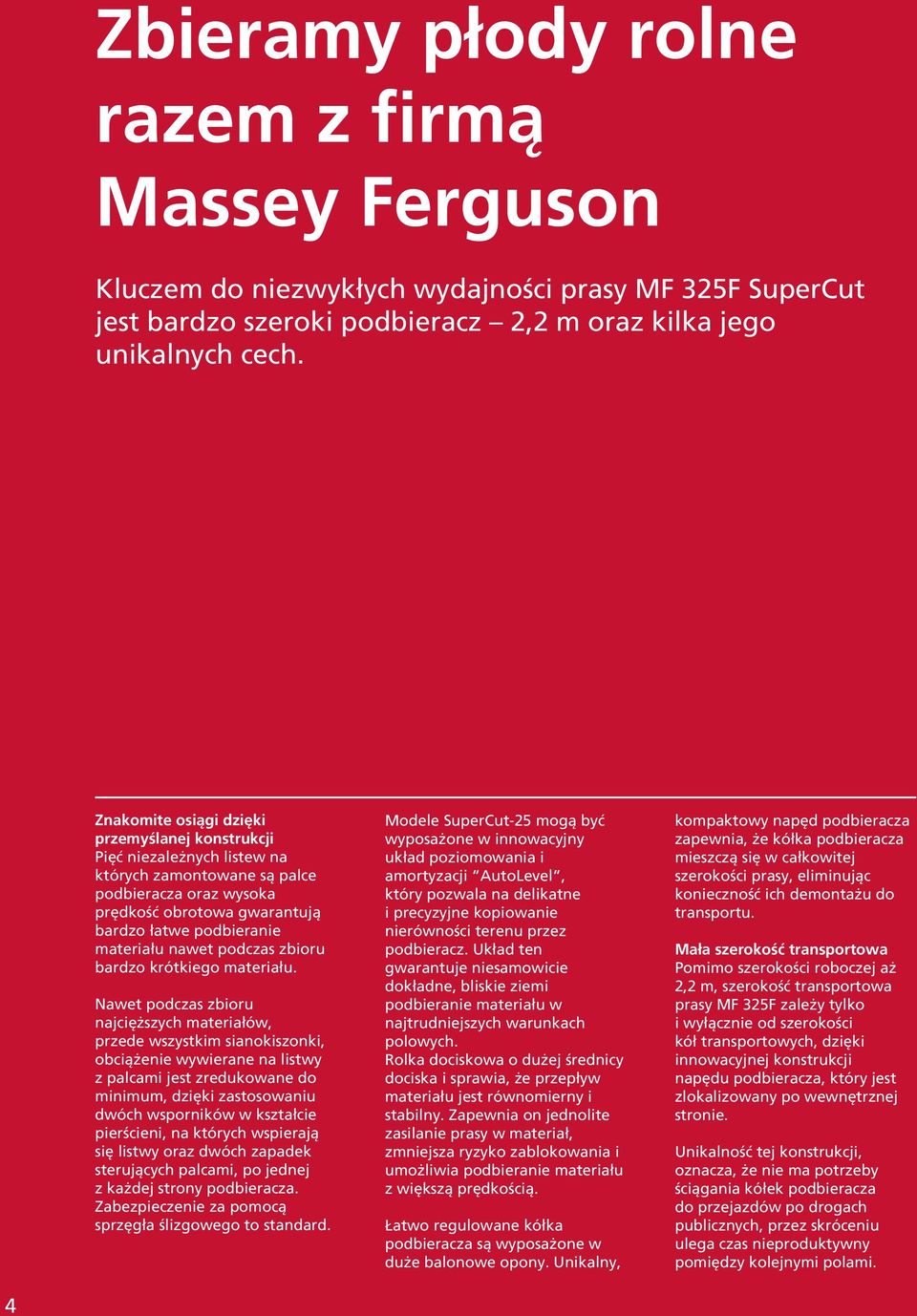

4 Zbieramy płody rolne razem z firmą Massey Ferguson Kluczem do niezwykłych wydajności prasy MF 325F SuperCut jest bardzo szeroki podbieracz 2,2 m oraz kilka jego unikalnych cech. Znakomite osiągi dzięki przemyślanej konstrukcji Pięć niezależnych listew na których zamontowane są palce podbieracza oraz wysoka prędkość obrotowa gwarantują bardzo łatwe podbieranie materiału nawet podczas zbioru bardzo krótkiego materiału. Nawet podczas zbioru najcięższych materiałów, przede wszystkim sianokiszonki, obciążenie wywierane na listwy z palcami jest zredukowane do minimum, dzięki zastosowaniu dwóch wsporników w kształcie pierścieni, na których wspierają się listwy oraz dwóch zapadek sterujących palcami, po jednej z każdej strony podbieracza. Zabezpieczenie za pomocą sprzęgła ślizgowego to standard. Modele SuperCut-25 mogą być wyposażone w innowacyjny układ poziomowania i amortyzacji AutoLevel, który pozwala na delikatne i precyzyjne kopiowanie nierówności terenu przez podbieracz. Układ ten gwarantuje niesamowicie dokładne, bliskie ziemi podbieranie materiału w najtrudniejszych warunkach polowych. Rolka dociskowa o dużej średnicy dociska i sprawia, że przepływ materiału jest równomierny i stabilny. Zapewnia on jednolite zasilanie prasy w materiał, zmniejsza ryzyko zablokowania i umożliwia podbieranie materiału z większą prędkością. Łatwo regulowane kółka podbieracza są wyposażone w duże balonowe opony. Unikalny, kompaktowy napęd podbieracza zapewnia, że kółka podbieracza mieszczą się w całkowitej szerokości prasy, eliminując konieczność ich demontażu do transportu. Mała szerokość transportowa Pomimo szerokości roboczej aż 2,2 m, szerokość transportowa prasy MF 325F zależy tylko i wyłącznie od szerokości kół transportowych, dzięki innowacyjnej konstrukcji napędu podbieracza, który jest zlokalizowany po wewnętrznej stronie. Unikalność tej konstrukcji, oznacza, że nie ma potrzeby ściągania kółek podbieracza do przejazdów po drogach publicznych, przez skróceniu ulega czas nieproduktywny pomiędzy kolejnymi polami. 4

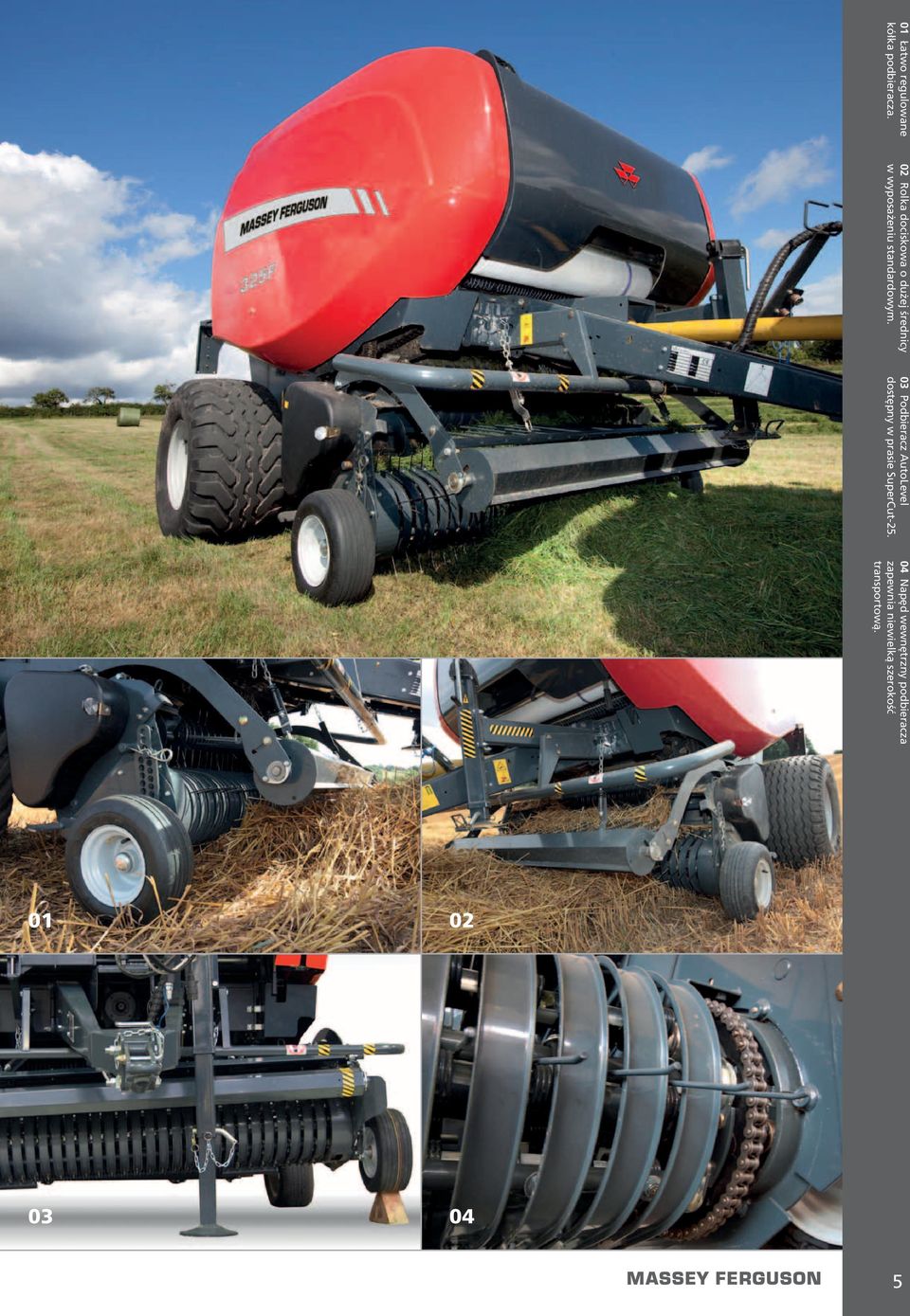

5 01 Łatwo regulowane kółka podbieracza. 02 Rolka dociskowa o dużej średnicy w wyposażeniu standardowym. 03 Podbieracz AutoLevel dostępny w prasie SuperCut Napęd wewnętrzny podbieracza zapewnia niewielką szerokość transportową

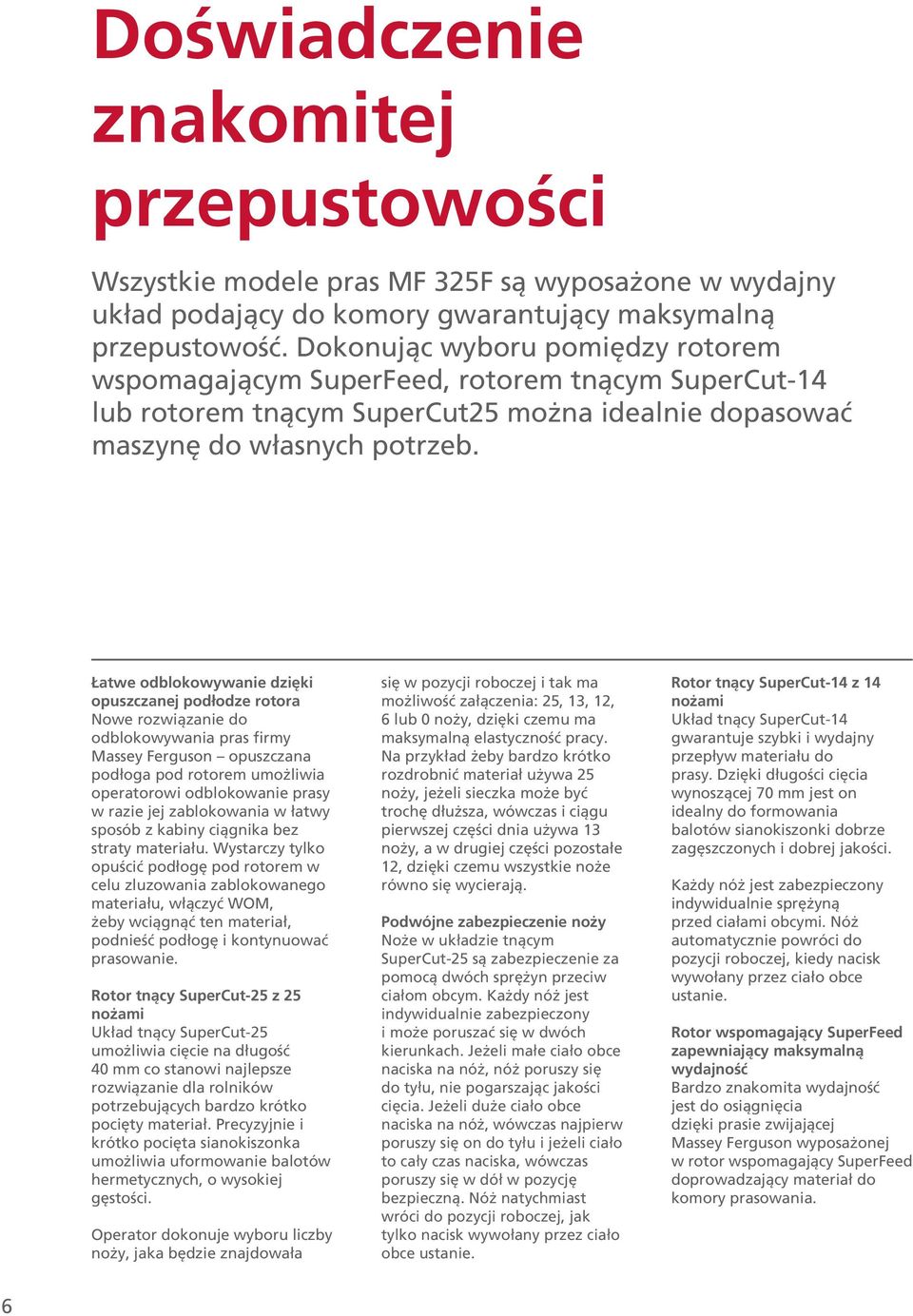

6 Doświadczenie znakomitej przepustowości Wszystkie modele pras MF 325F są wyposażone w wydajny układ podający do komory gwarantujący maksymalną przepustowość. Dokonując wyboru pomiędzy rotorem wspomagającym SuperFeed, rotorem tnącym SuperCut-14 lub rotorem tnącym SuperCut25 można idealnie dopasować maszynę do własnych potrzeb. Łatwe odblokowywanie dzięki opuszczanej podłodze rotora Nowe rozwiązanie do odblokowywania pras firmy Massey Ferguson opuszczana podłoga pod rotorem umożliwia operatorowi odblokowanie prasy w razie jej zablokowania w łatwy sposób z kabiny ciągnika bez straty materiału. Wystarczy tylko opuścić podłogę pod rotorem w celu zluzowania zablokowanego materiału, włączyć WOM, żeby wciągnąć ten materiał, podnieść podłogę i kontynuować prasowanie. Rotor tnący SuperCut-25 z 25 nożami Układ tnący SuperCut-25 umożliwia cięcie na długość 40 mm co stanowi najlepsze rozwiązanie dla rolników potrzebujących bardzo krótko pocięty materiał. Precyzyjnie i krótko pocięta sianokiszonka umożliwia uformowanie balotów hermetycznych, o wysokiej gęstości. Operator dokonuje wyboru liczby noży, jaka będzie znajdowała się w pozycji roboczej i tak ma możliwość załączenia: 25, 13, 12, 6 lub 0 noży, dzięki czemu ma maksymalną elastyczność pracy. Na przykład żeby bardzo krótko rozdrobnić materiał używa 25 noży, jeżeli sieczka może być trochę dłuższa, wówczas i ciągu pierwszej części dnia używa 13 noży, a w drugiej części pozostałe 12, dzięki czemu wszystkie noże równo się wycierają. Podwójne zabezpieczenie noży Noże w układzie tnącym SuperCut-25 są zabezpieczenie za pomocą dwóch sprężyn przeciw ciałom obcym. Każdy nóż jest indywidualnie zabezpieczony i może poruszać się w dwóch kierunkach. Jeżeli małe ciało obce naciska na nóż, nóż poruszy się do tyłu, nie pogarszając jakości cięcia. Jeżeli duże ciało obce naciska na nóż, wówczas najpierw poruszy się on do tyłu i jeżeli ciało to cały czas naciska, wówczas poruszy się w dół w pozycję bezpieczną. Nóż natychmiast wróci do pozycji roboczej, jak tylko nacisk wywołany przez ciało obce ustanie. Rotor tnący SuperCut-14 z 14 nożami Układ tnący SuperCut-14 gwarantuje szybki i wydajny przepływ materiału do prasy. Dzięki długości cięcia wynoszącej 70 mm jest on idealny do formowania balotów sianokiszonki dobrze zagęszczonych i dobrej jakości. Każdy nóż jest zabezpieczony indywidualnie sprężyną przed ciałami obcymi. Nóż automatycznie powróci do pozycji roboczej, kiedy nacisk wywołany przez ciało obce ustanie. Rotor wspomagający SuperFeed zapewniający maksymalną wydajność Bardzo znakomita wydajność jest do osiągnięcia dzięki prasie zwijającej Massey Ferguson wyposażonej w rotor wspomagający SuperFeed doprowadzający materiał do komory prasowania. 6

7 01 Szerokość robocza podbieracza 2,2 m. 02 Opuszczana podłoga pod rotorem nowość firmy Massey Ferguson Rotor tnący SuperCut-14 z 14 nożami tnącymi. 04 Indywidualne zabezpieczenie noży w modelu SuperCut Rotor wspomagający SuperFeed Rotor tnący SuperCut-25z 25 nożami tnącymi

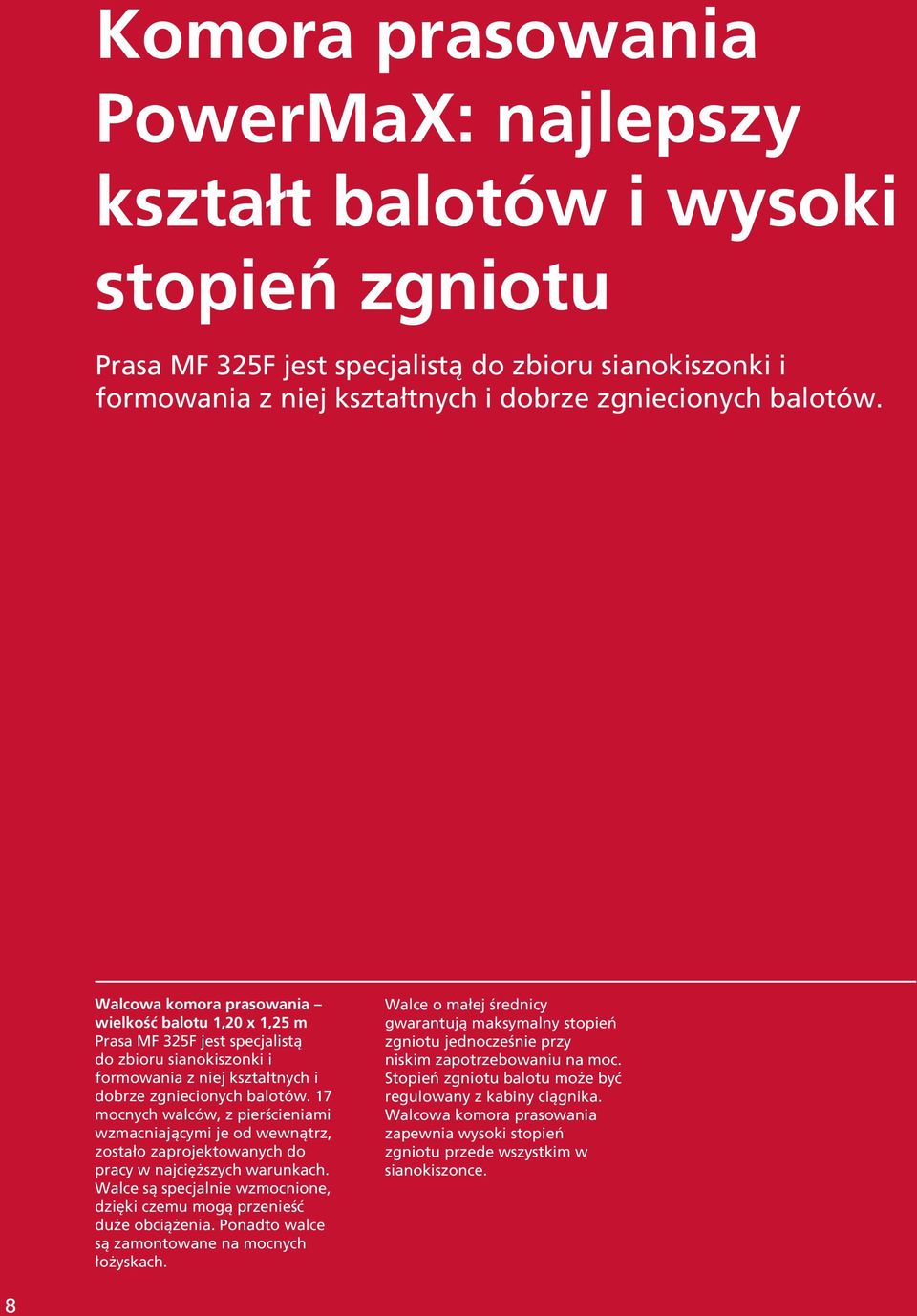

8 Komora prasowania PowerMaX: najlepszy kształt balotów i wysoki stopień zgniotu Prasa MF 325F jest specjalistą do zbioru sianokiszonki i formowania z niej kształtnych i dobrze zgniecionych balotów. Walcowa komora prasowania wielkość balotu 1,20 x 1,25 m Prasa MF 325F jest specjalistą do zbioru sianokiszonki i formowania z niej kształtnych i dobrze zgniecionych balotów. 17 mocnych walców, z pierścieniami wzmacniającymi je od wewnątrz, zostało zaprojektowanych do pracy w najcięższych warunkach. Walce są specjalnie wzmocnione, dzięki czemu mogą przenieść duże obciążenia. Ponadto walce są zamontowane na mocnych łożyskach. Walce o małej średnicy gwarantują maksymalny stopień zgniotu jednocześnie przy niskim zapotrzebowaniu na moc. Stopień zgniotu balotu może być regulowany z kabiny ciągnika. Walcowa komora prasowania zapewnia wysoki stopień zgniotu przede wszystkim w sianokiszonce. 8

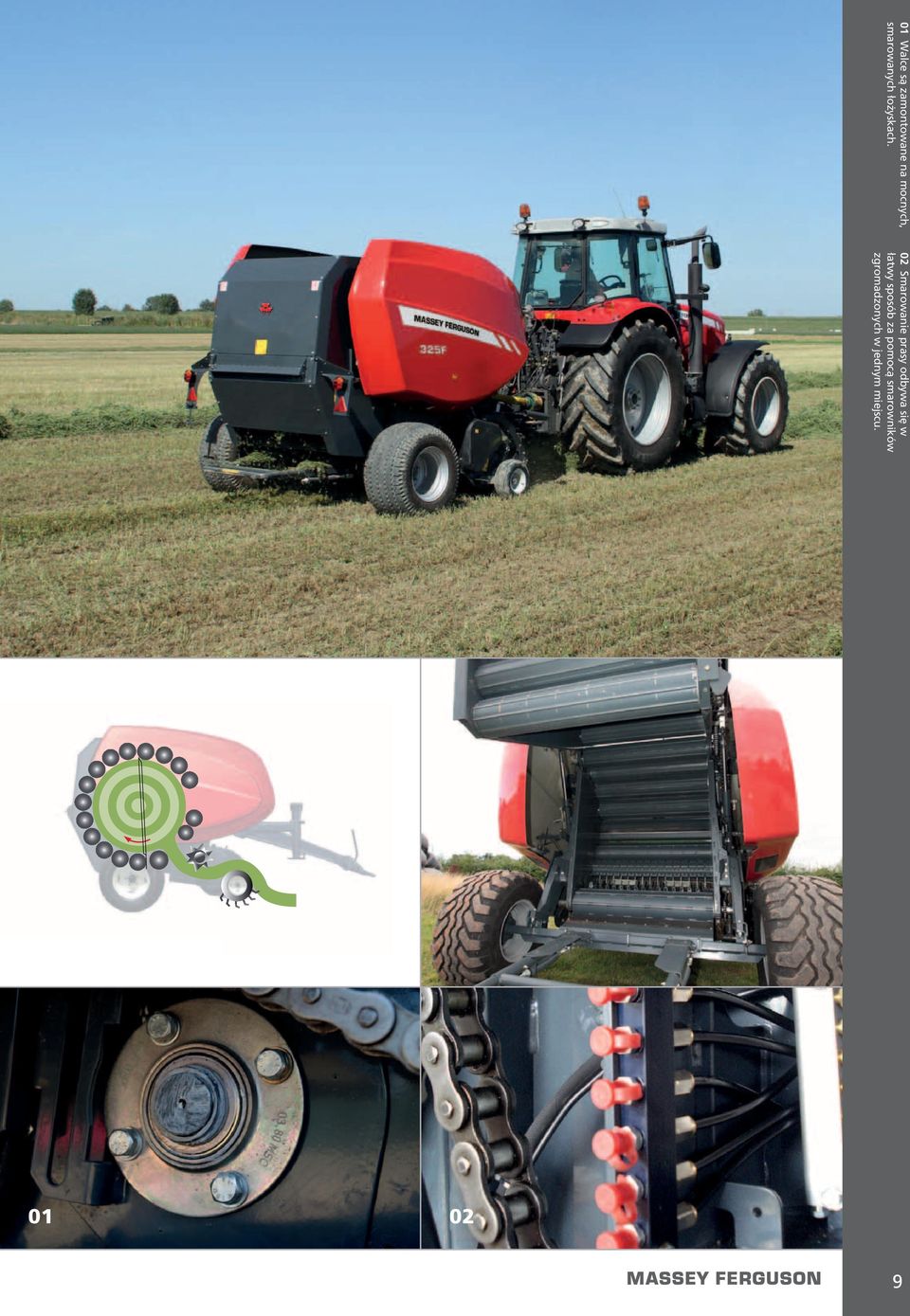

9 01 Walce są zamontowane na mocnych, smarowanych łożyskach. 02 Smarowanie prasy odbywa się w łatwy sposób za pomocą smarowników zgromadzonych w jednym miejscu

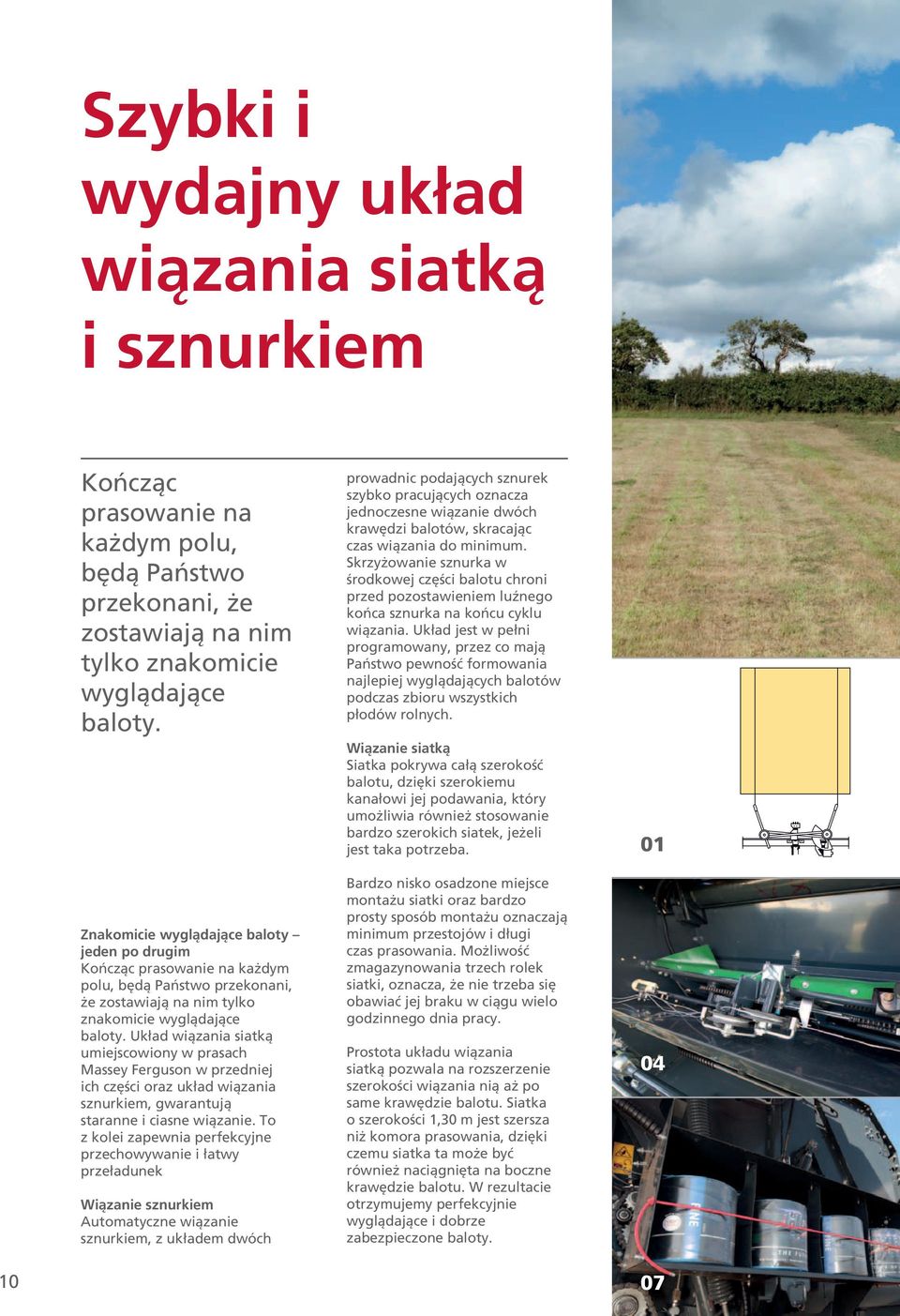

10 Szybki i wydajny układ wiązania siatką i sznurkiem Kończąc prasowanie na każdym polu, będą Państwo przekonani, że zostawiają na nim tylko znakomicie wyglądające baloty. Znakomicie wyglądające baloty jeden po drugim Kończąc prasowanie na każdym polu, będą Państwo przekonani, że zostawiają na nim tylko znakomicie wyglądające baloty. Układ wiązania siatką umiejscowiony w prasach Massey Ferguson w przedniej ich części oraz układ wiązania sznurkiem, gwarantują staranne i ciasne wiązanie. To z kolei zapewnia perfekcyjne przechowywanie i łatwy przeładunek Wiązanie sznurkiem Automatyczne wiązanie sznurkiem, z układem dwóch prowadnic podających sznurek szybko pracujących oznacza jednoczesne wiązanie dwóch krawędzi balotów, skracając czas wiązania do minimum. Skrzyżowanie sznurka w środkowej części balotu chroni przed pozostawieniem luźnego końca sznurka na końcu cyklu wiązania. Układ jest w pełni programowany, przez co mają Państwo pewność formowania najlepiej wyglądających balotów podczas zbioru wszystkich płodów rolnych. Wiązanie siatką Siatka pokrywa całą szerokość balotu, dzięki szerokiemu kanałowi jej podawania, który umożliwia również stosowanie bardzo szerokich siatek, jeżeli jest taka potrzeba. Bardzo nisko osadzone miejsce montażu siatki oraz bardzo prosty sposób montażu oznaczają minimum przestojów i długi czas prasowania. Możliwość zmagazynowania trzech rolek siatki, oznacza, że nie trzeba się obawiać jej braku w ciągu wielo godzinnego dnia pracy. Prostota układu wiązania siatką pozwala na rozszerzenie szerokości wiązania nią aż po same krawędzie balotu. Siatka o szerokości 1,30 m jest szersza niż komora prasowania, dzięki czemu siatka ta może być również naciągnięta na boczne krawędzie balotu. W rezultacie otrzymujemy perfekcyjnie wyglądające i dobrze zabezpieczone baloty

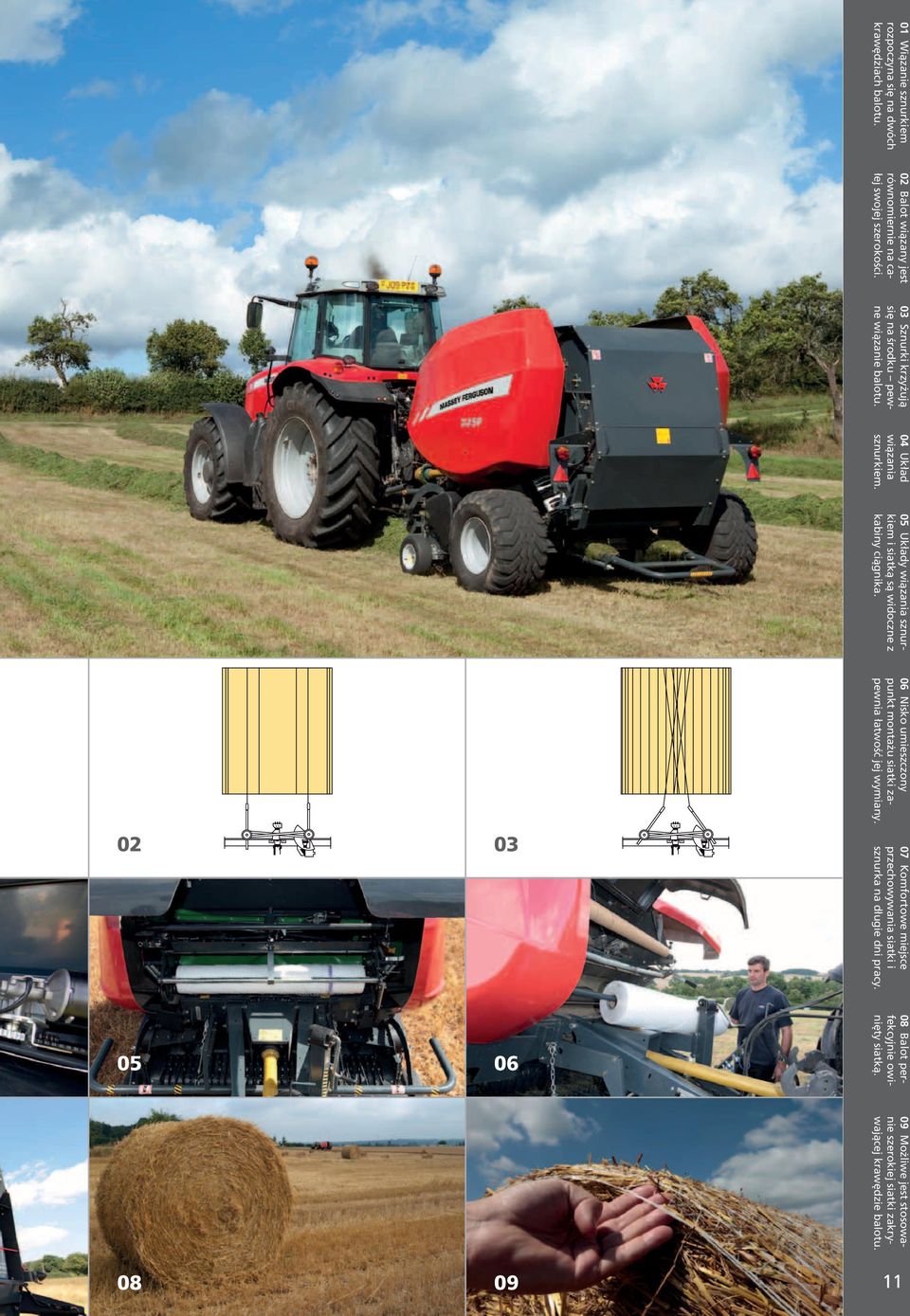

11 01 Wiązanie sznurkiem rozpoczyna się na dwóch krawędziach balotu. 02 Balot wiązany jest równomiernie na całej swojej szerokości. 03 Sznurki krzyżują się na środku pewne wiązanie balotu. 04 Układ wiązania sznurkiem. 05 Układy wiązania sznurkiem i siatką są widoczne z kabiny ciągnika Nisko umieszczony punkt montażu siatki zapewnia łatwość jej wymiany. 07 Komfortowe miejsce przechowywania siatki i sznurka na długie dni pracy Balot perfekcyjnie owinięty siatką. 09 Możliwe jest stosowanie szerokiej siatki zakrywającej krawędzie balotu

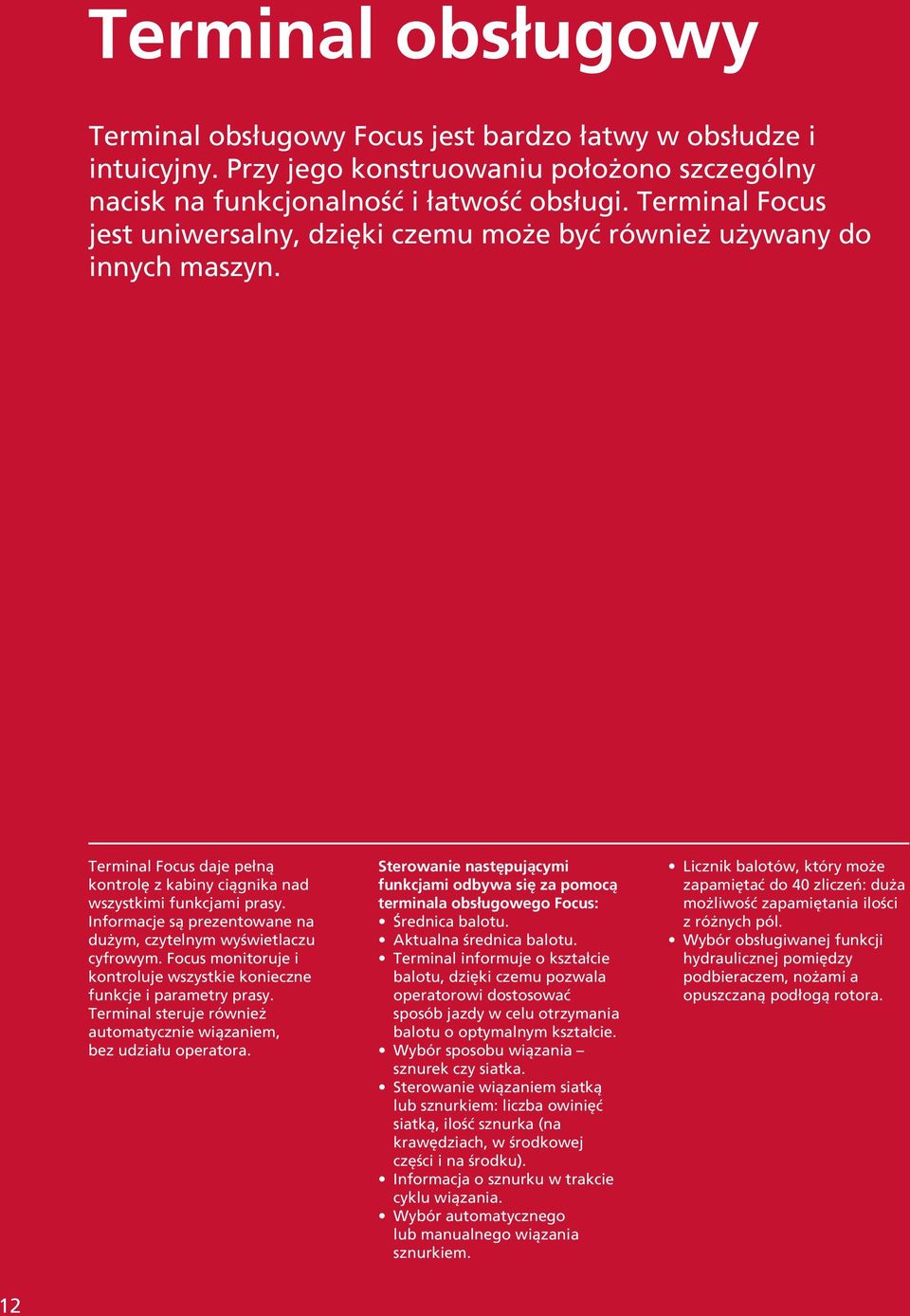

12 Terminal obsługowy Terminal obsługowy Focus jest bardzo łatwy w obsłudze i intuicyjny. Przy jego konstruowaniu położono szczególny nacisk na funkcjonalność i łatwość obsługi. Terminal Focus jest uniwersalny, dzięki czemu może być również używany do innych maszyn. Terminal Focus daje pełną kontrolę z kabiny ciągnika nad wszystkimi funkcjami prasy. Informacje są prezentowane na dużym, czytelnym wyświetlaczu cyfrowym. Focus monitoruje i kontroluje wszystkie konieczne funkcje i parametry prasy. Terminal steruje również automatycznie wiązaniem, bez udziału operatora. Sterowanie następującymi funkcjami odbywa się za pomocą terminala obsługowego Focus: Średnica balotu. Aktualna średnica balotu. Terminal informuje o kształcie balotu, dzięki czemu pozwala operatorowi dostosować sposób jazdy w celu otrzymania balotu o optymalnym kształcie. Wybór sposobu wiązania sznurek czy siatka. Sterowanie wiązaniem siatką lub sznurkiem: liczba owinięć siatką, ilość sznurka (na krawędziach, w środkowej części i na środku). Informacja o sznurku w trakcie cyklu wiązania. Wybór automatycznego lub manualnego wiązania sznurkiem. Licznik balotów, który może zapamiętać do 40 zliczeń: duża możliwość zapamiętania ilości z różnych pól. Wybór obsługiwanej funkcji hydraulicznej pomiędzy podbieraczem, nożami a opuszczaną podłogą rotora. 12

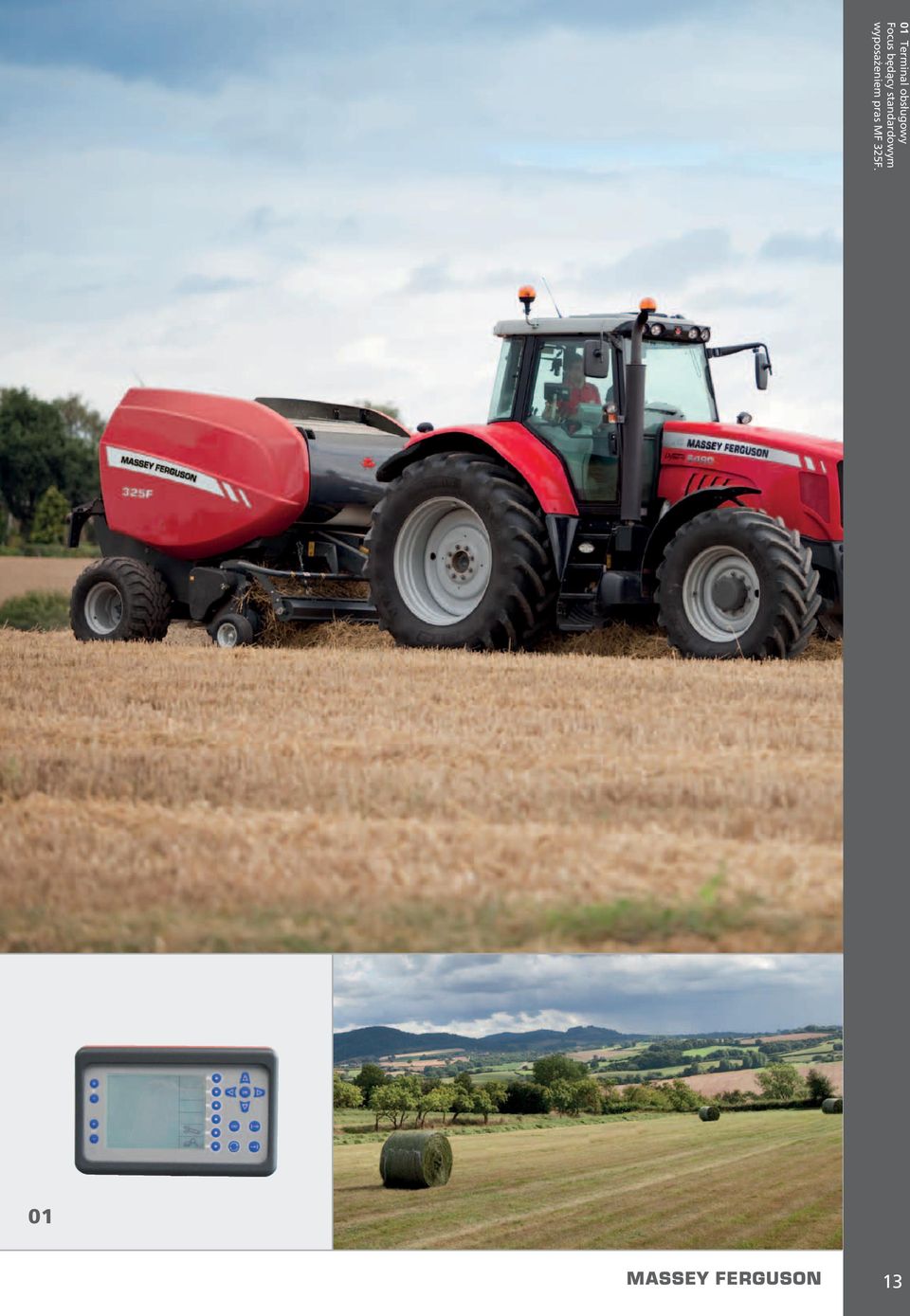

13 01 Terminal obsługowy Focus będący standardowym wyposażeniem pras MF 325F

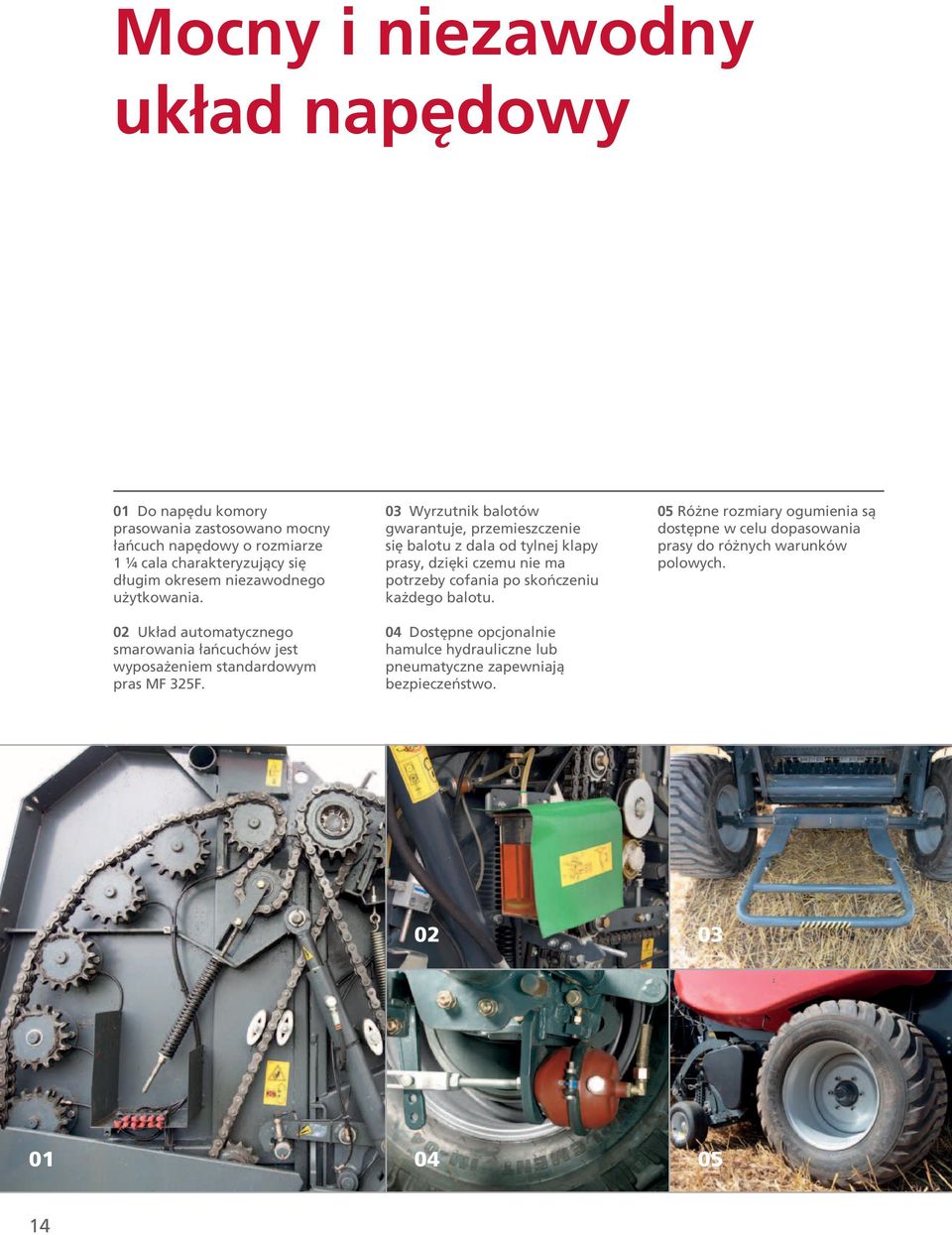

14 Mocny i niezawodny układ napędowy 01 Do napędu komory prasowania zastosowano mocny łańcuch napędowy o rozmiarze 1 ¼ cala charakteryzujący się długim okresem niezawodnego użytkowania. 02 Układ automatycznego smarowania łańcuchów jest wyposażeniem standardowym pras MF 325F. 03 Wyrzutnik balotów gwarantuje, przemieszczenie się balotu z dala od tylnej klapy prasy, dzięki czemu nie ma potrzeby cofania po skończeniu każdego balotu. 04 Dostępne opcjonalnie hamulce hydrauliczne lub pneumatyczne zapewniają bezpieczeństwo. 05 Różne rozmiary ogumienia są dostępne w celu dopasowania prasy do różnych warunków polowych

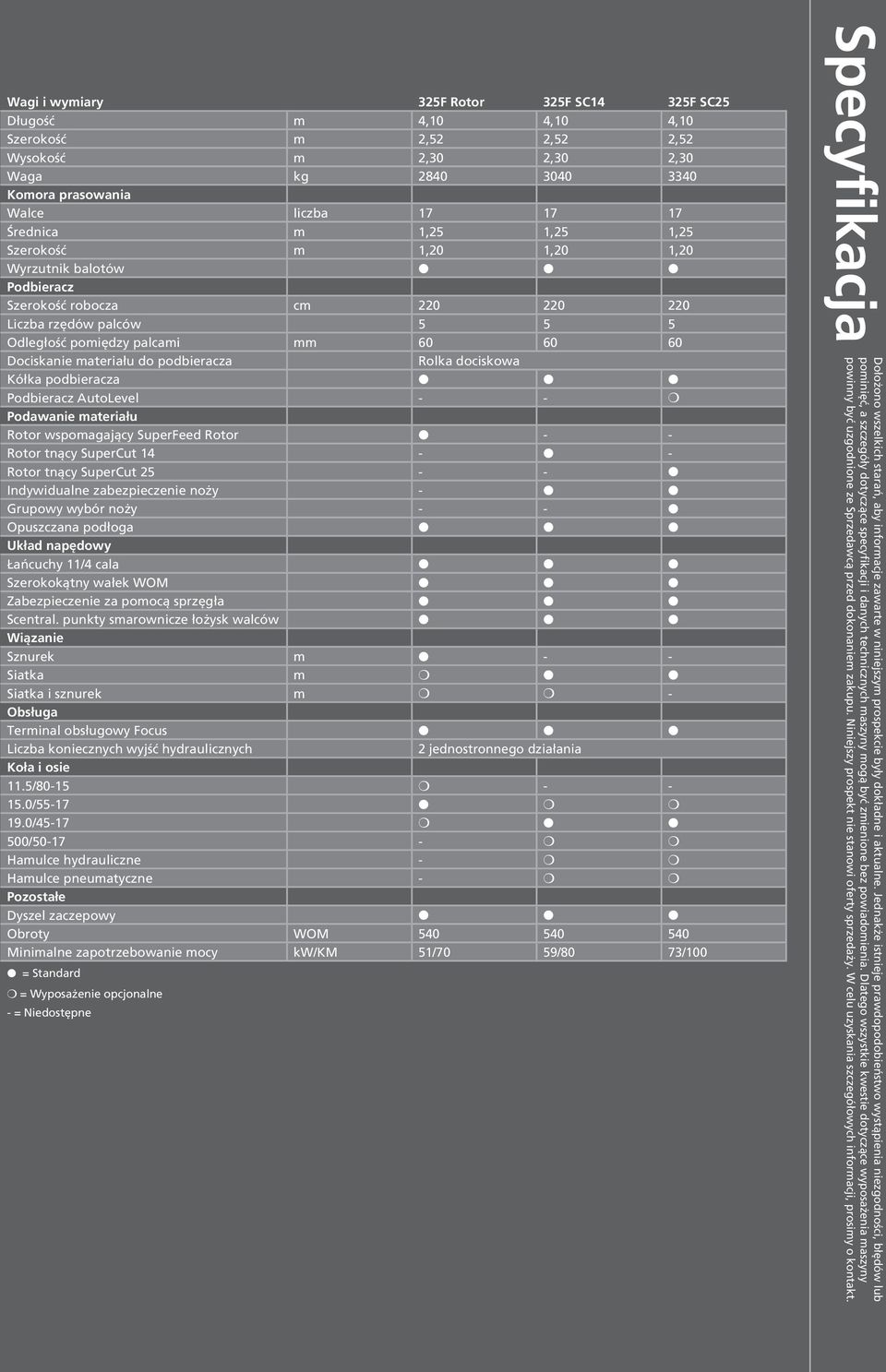

15 Wagi i wymiary 325F Rotor 325F SC14 325F SC25 Długość m 4,10 4,10 4,10 Szerokość m 2,52 2,52 2,52 Wysokość m 2,30 2,30 2,30 Waga kg Komora prasowania Walce liczba Średnica m 1,25 1,25 1,25 Szerokość m 1,20 1,20 1,20 Wyrzutnik balotów Podbieracz Szerokość robocza cm Liczba rzędów palców Odległość pomiędzy palcami mm Dociskanie materiału do podbieracza Rolka dociskowa Kółka podbieracza Podbieracz AutoLevel - - Podawanie materiału Rotor wspomagający SuperFeed Rotor - - Rotor tnący SuperCut Rotor tnący SuperCut Indywidualne zabezpieczenie noży - Grupowy wybór noży - - Opuszczana podłoga Układ napędowy Łańcuchy 11/4 cala Szerokokątny wałek WOM Zabezpieczenie za pomocą sprzęgła Scentral. punkty smarownicze łożysk walców Wiązanie Sznurek m - - Siatka m Siatka i sznurek m - Obsługa Terminal obsługowy Focus Liczba koniecznych wyjść hydraulicznych 2 jednostronnego działania Koła i osie 11.5/ / / / Hamulce hydrauliczne - Hamulce pneumatyczne - Pozostałe Dyszel zaczepowy Obroty WOM Minimalne zapotrzebowanie mocy kw/km 51/70 59/80 73/100 = Standard = Wyposażenie opcjonalne - = Niedostępne Specyfikacja Dołożono wszelkich starań, aby informacje zawarte w niniejszym prospekcie były dokładne i aktualne. Jednakże istnieje prawdopodobieństwo wystąpienia niezgodności, błędów lub pominięć, a szczegóły dotyczące specyfikacji i danych technicznych maszyny mogą być zmienione bez powiadomienia. Dlatego wszystkie kwestie dotyczące wyposażenia maszyny powinny być uzgodnione ze Sprzedawcą przed dokonaniem zakupu. Niniejszy prospekt nie stanowi oferty sprzedaży. W celu uzyskania szczegółowych informacji, prosimy o kontakt.

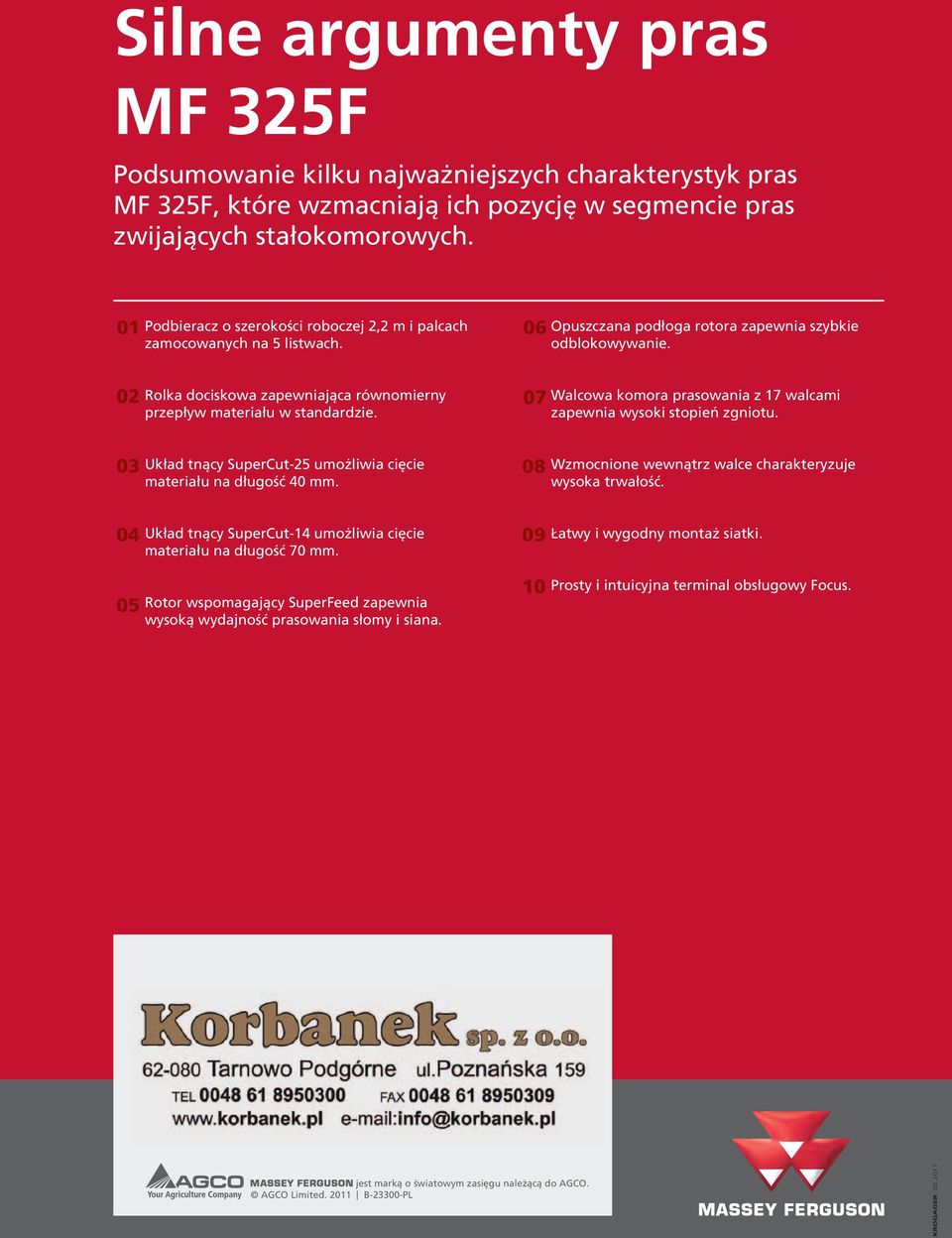

16 Silne argumenty pras MF 325F Podsumowanie kilku najważniejszych charakterystyk pras MF 325F, które wzmacniają ich pozycję w segmencie pras zwijających stałokomorowych. 01 Podbieracz o szerokości roboczej 2,2 m i palcach zamocowanych na 5 listwach. 06 Opuszczana podłoga rotora zapewnia szybkie odblokowywanie. 02 Rolka dociskowa zapewniająca równomierny przepływ materiału w standardzie. 07 Walcowa komora prasowania z 17 walcami zapewnia wysoki stopień zgniotu. 03 Układ tnący SuperCut-25 umożliwia cięcie materiału na długość 40 mm. 08 Wzmocnione wewnątrz walce charakteryzuje wysoka trwałość Układ tnący SuperCut-14 umożliwia cięcie materiału na długość 70 mm. Rotor wspomagający SuperFeed zapewnia wysoką wydajność prasowania słomy i siana Łatwy i wygodny montaż siatki. Prosty i intuicyjna terminal obsługowy Focus. jest marką o światowym zasięgu należącą do AGCO. AGCO Limited B PL Krogager
