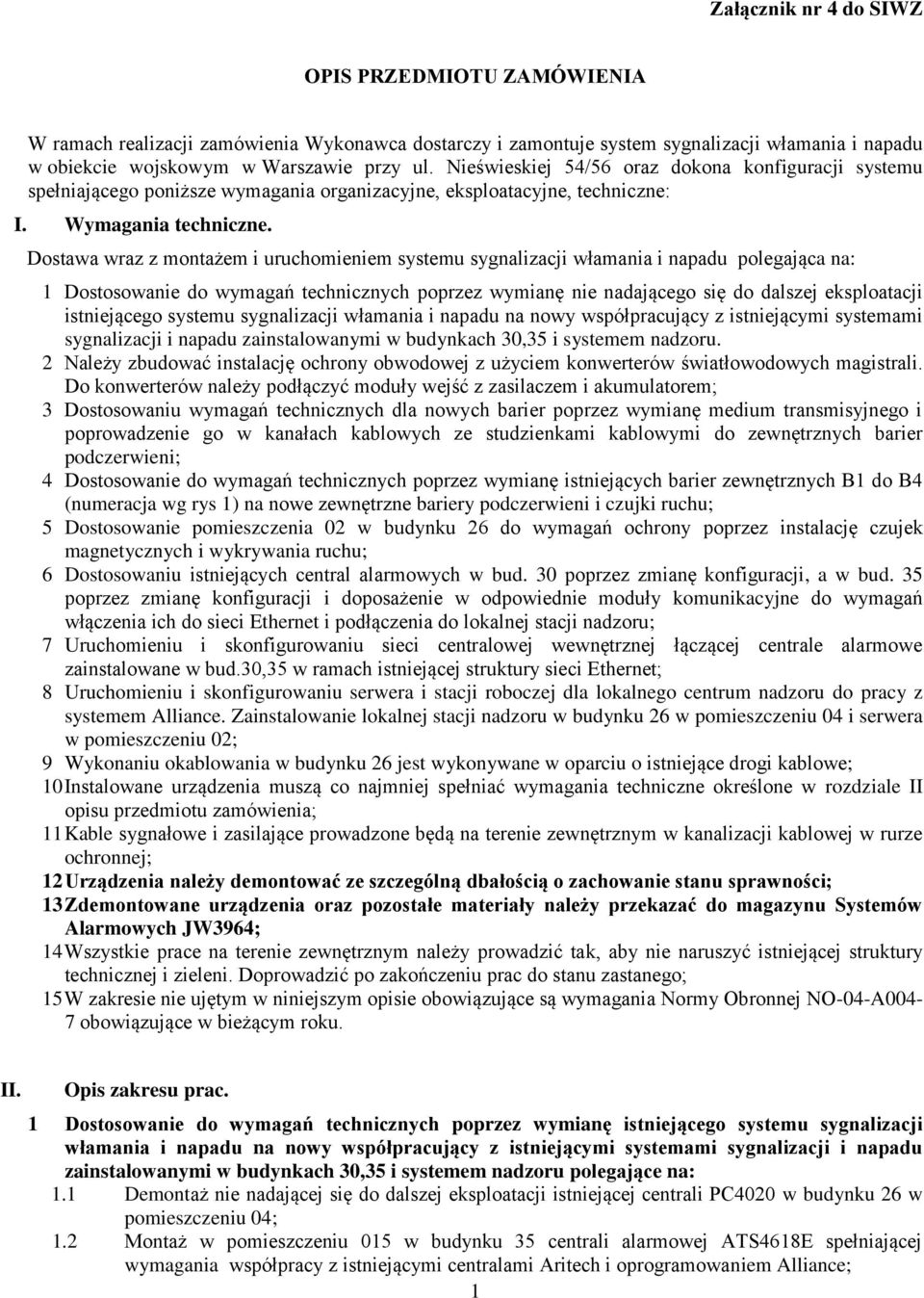

1 Załącznik nr 4 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA W ramach realizacji zamówienia Wykonawca dostarczy i zamontuje system sygnalizacji włamania i napadu w obiekcie wojskowym w Warszawie przy ul. Nieświeskiej 54/56 oraz dokona konfiguracji systemu spełniającego poniższe wymagania organizacyjne, eksploatacyjne, techniczne: I. Wymagania techniczne. Dostawa wraz z montażem i uruchomieniem systemu sygnalizacji włamania i napadu polegająca na: 1 Dostosowanie do wymagań technicznych poprzez wymianę nie nadającego się do dalszej eksploatacji istniejącego systemu sygnalizacji włamania i napadu na nowy współpracujący z istniejącymi systemami sygnalizacji i napadu zainstalowanymi w budynkach 30,35 i systemem nadzoru. 2 Należy zbudować instalację ochrony obwodowej z użyciem konwerterów światłowodowych magistrali. Do konwerterów należy podłączyć moduły wejść z zasilaczem i akumulatorem; 3 Dostosowaniu wymagań technicznych dla nowych barier poprzez wymianę medium transmisyjnego i poprowadzenie go w kanałach kablowych ze studzienkami kablowymi do zewnętrznych barier podczerwieni; 4 Dostosowanie do wymagań technicznych poprzez wymianę istniejących barier zewnętrznych B1 do B4 (numeracja wg rys 1) na nowe zewnętrzne bariery podczerwieni i czujki ruchu; 5 Dostosowanie pomieszczenia 02 w budynku 26 do wymagań ochrony poprzez instalację czujek magnetycznych i wykrywania ruchu; 6 Dostosowaniu istniejących central alarmowych w bud. 30 poprzez zmianę konfiguracji, a w bud. 35 poprzez zmianę konfiguracji i doposażenie w odpowiednie moduły komunikacyjne do wymagań włączenia ich do sieci Ethernet i podłączenia do lokalnej stacji nadzoru; 7 Uruchomieniu i skonfigurowaniu sieci centralowej wewnętrznej łączącej centrale alarmowe zainstalowane w bud.30,35 w ramach istniejącej struktury sieci Ethernet; 8 Uruchomieniu i skonfigurowaniu serwera i stacji roboczej dla lokalnego centrum nadzoru do pracy z systemem Alliance. Zainstalowanie lokalnej stacji nadzoru w budynku 26 w pomieszczeniu 04 i serwera w pomieszczeniu 02; 9 Wykonaniu okablowania w budynku 26 jest wykonywane w oparciu o istniejące drogi kablowe; 10 Instalowane urządzenia muszą co najmniej spełniać wymagania techniczne określone w rozdziale II opisu przedmiotu zamówienia; 11 Kable sygnałowe i zasilające prowadzone będą na terenie zewnętrznym w kanalizacji kablowej w rurze ochronnej; 12 Urządzenia należy demontować ze szczególną dbałością o zachowanie stanu sprawności; 13 Zdemontowane urządzenia oraz pozostałe materiały należy przekazać do magazynu Systemów Alarmowych JW3964; 14 Wszystkie prace na terenie zewnętrznym należy prowadzić tak, aby nie naruszyć istniejącej struktury technicznej i zieleni. Doprowadzić po zakończeniu prac do stanu zastanego; 15 W zakresie nie ujętym w niniejszym opisie obowiązujące są wymagania Normy Obronnej NO-04-A004-7 obowiązujące w bieżącym roku. II. Opis zakresu prac. 1 Dostosowanie do wymagań technicznych poprzez wymianę istniejącego systemu sygnalizacji włamania i napadu na nowy współpracujący z istniejącymi systemami sygnalizacji i napadu zainstalowanymi w budynkach 30,35 i systemem nadzoru polegające na: 1.1 Demontaż nie nadającej się do dalszej eksploatacji istniejącej centrali PC4020 w budynku 26 w pomieszczeniu 04; 1.2 Montaż w pomieszczeniu 015 w budynku 35 centrali alarmowej ATS4618E spełniającej wymagania współpracy z istniejącymi centralami Aritech i oprogramowaniem Alliance; 1

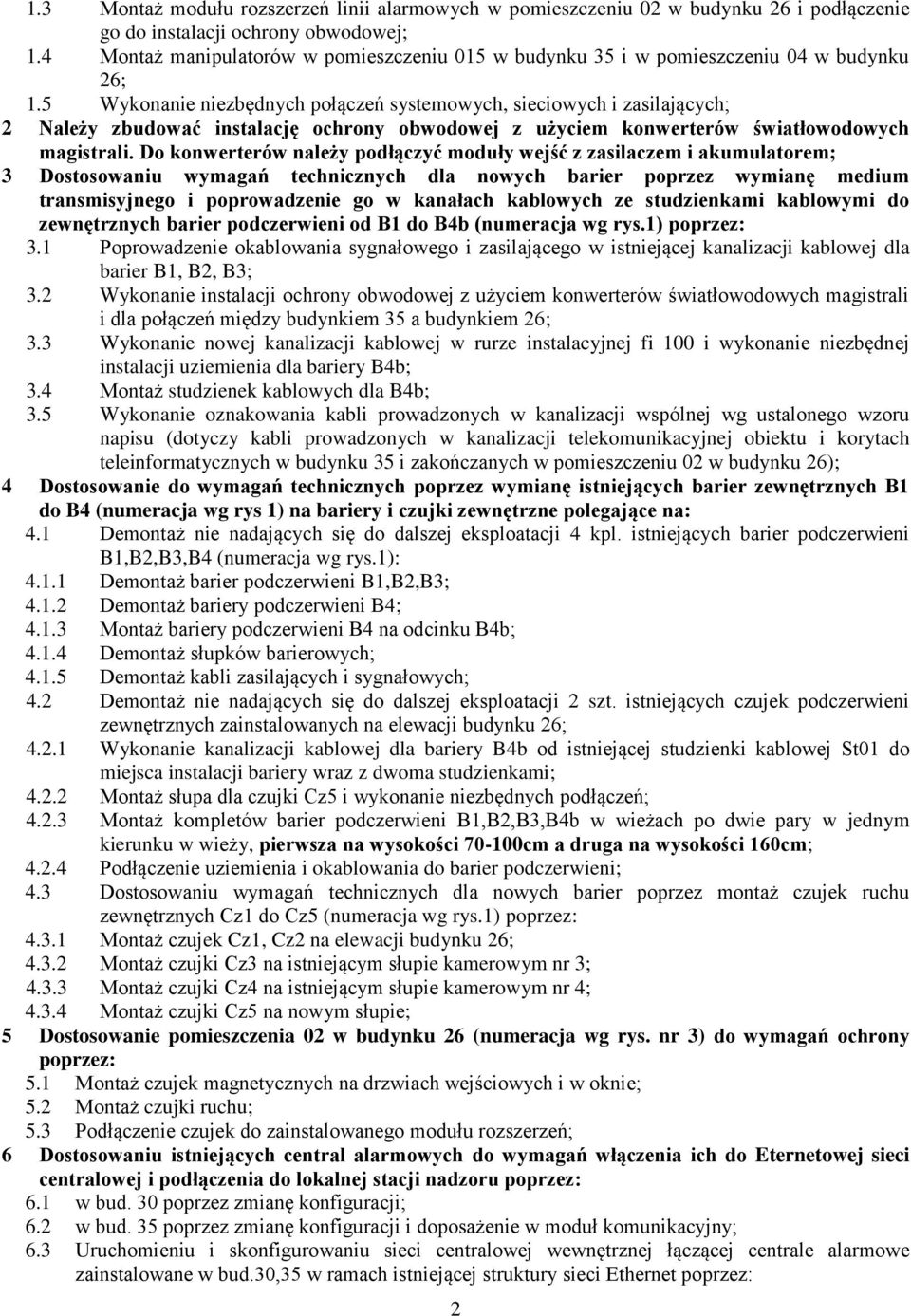

2 1.3 Montaż modułu rozszerzeń linii alarmowych w pomieszczeniu 02 w budynku 26 i podłączenie go do instalacji ochrony obwodowej; 1.4 Montaż manipulatorów w pomieszczeniu 015 w budynku 35 i w pomieszczeniu 04 w budynku 26; 1.5 Wykonanie niezbędnych połączeń systemowych, sieciowych i zasilających; 2 Należy zbudować instalację ochrony obwodowej z użyciem konwerterów światłowodowych magistrali. Do konwerterów należy podłączyć moduły wejść z zasilaczem i akumulatorem; 3 Dostosowaniu wymagań technicznych dla nowych barier poprzez wymianę medium transmisyjnego i poprowadzenie go w kanałach kablowych ze studzienkami kablowymi do zewnętrznych barier podczerwieni od B1 do B4b (numeracja wg rys.1) poprzez: 3.1 Poprowadzenie okablowania sygnałowego i zasilającego w istniejącej kanalizacji kablowej dla barier B1, B2, B3; 3.2 Wykonanie instalacji ochrony obwodowej z użyciem konwerterów światłowodowych magistrali i dla połączeń między budynkiem 35 a budynkiem 26; 3.3 Wykonanie nowej kanalizacji kablowej w rurze instalacyjnej fi 100 i wykonanie niezbędnej instalacji uziemienia dla bariery B4b; 3.4 Montaż studzienek kablowych dla B4b; 3.5 Wykonanie oznakowania kabli prowadzonych w kanalizacji wspólnej wg ustalonego wzoru napisu (dotyczy kabli prowadzonych w kanalizacji telekomunikacyjnej obiektu i korytach teleinformatycznych w budynku 35 i zakończanych w pomieszczeniu 02 w budynku 26); 4 Dostosowanie do wymagań technicznych poprzez wymianę istniejących barier zewnętrznych B1 do B4 (numeracja wg rys 1) na bariery i czujki zewnętrzne polegające na: 4.1 Demontaż nie nadających się do dalszej eksploatacji 4 kpl. istniejących barier podczerwieni B1,B2,B3,B4 (numeracja wg rys.1): Demontaż barier podczerwieni B1,B2,B3; Demontaż bariery podczerwieni B4; Montaż bariery podczerwieni B4 na odcinku B4b; Demontaż słupków barierowych; Demontaż kabli zasilających i sygnałowych; 4.2 Demontaż nie nadających się do dalszej eksploatacji 2 szt. istniejących czujek podczerwieni zewnętrznych zainstalowanych na elewacji budynku 26; Wykonanie kanalizacji kablowej dla bariery B4b od istniejącej studzienki kablowej St01 do miejsca instalacji bariery wraz z dwoma studzienkami; Montaż słupa dla czujki Cz5 i wykonanie niezbędnych podłączeń; Montaż kompletów barier podczerwieni B1,B2,B3,B4b w wieżach po dwie pary w jednym kierunku w wieży, pierwsza na wysokości cm a druga na wysokości 160cm; Podłączenie uziemienia i okablowania do barier podczerwieni; 4.3 Dostosowaniu wymagań technicznych dla nowych barier poprzez montaż czujek ruchu zewnętrznych Cz1 do Cz5 (numeracja wg rys.1) poprzez: Montaż czujek Cz1, Cz2 na elewacji budynku 26; Montaż czujki Cz3 na istniejącym słupie kamerowym nr 3; Montaż czujki Cz4 na istniejącym słupie kamerowym nr 4; Montaż czujki Cz5 na nowym słupie; 5 Dostosowanie pomieszczenia 02 w budynku 26 (numeracja wg rys. nr 3) do wymagań ochrony poprzez: 5.1 Montaż czujek magnetycznych na drzwiach wejściowych i w oknie; 5.2 Montaż czujki ruchu; 5.3 Podłączenie czujek do zainstalowanego modułu rozszerzeń; 6 Dostosowaniu istniejących central alarmowych do wymagań włączenia ich do Eternetowej sieci centralowej i podłączenia do lokalnej stacji nadzoru poprzez: 6.1 w bud. 30 poprzez zmianę konfiguracji; 6.2 w bud. 35 poprzez zmianę konfiguracji i doposażenie w moduł komunikacyjny; 6.3 Uruchomieniu i skonfigurowaniu sieci centralowej wewnętrznej łączącej centrale alarmowe zainstalowane w bud.30,35 w ramach istniejącej struktury sieci Ethernet poprzez: 2

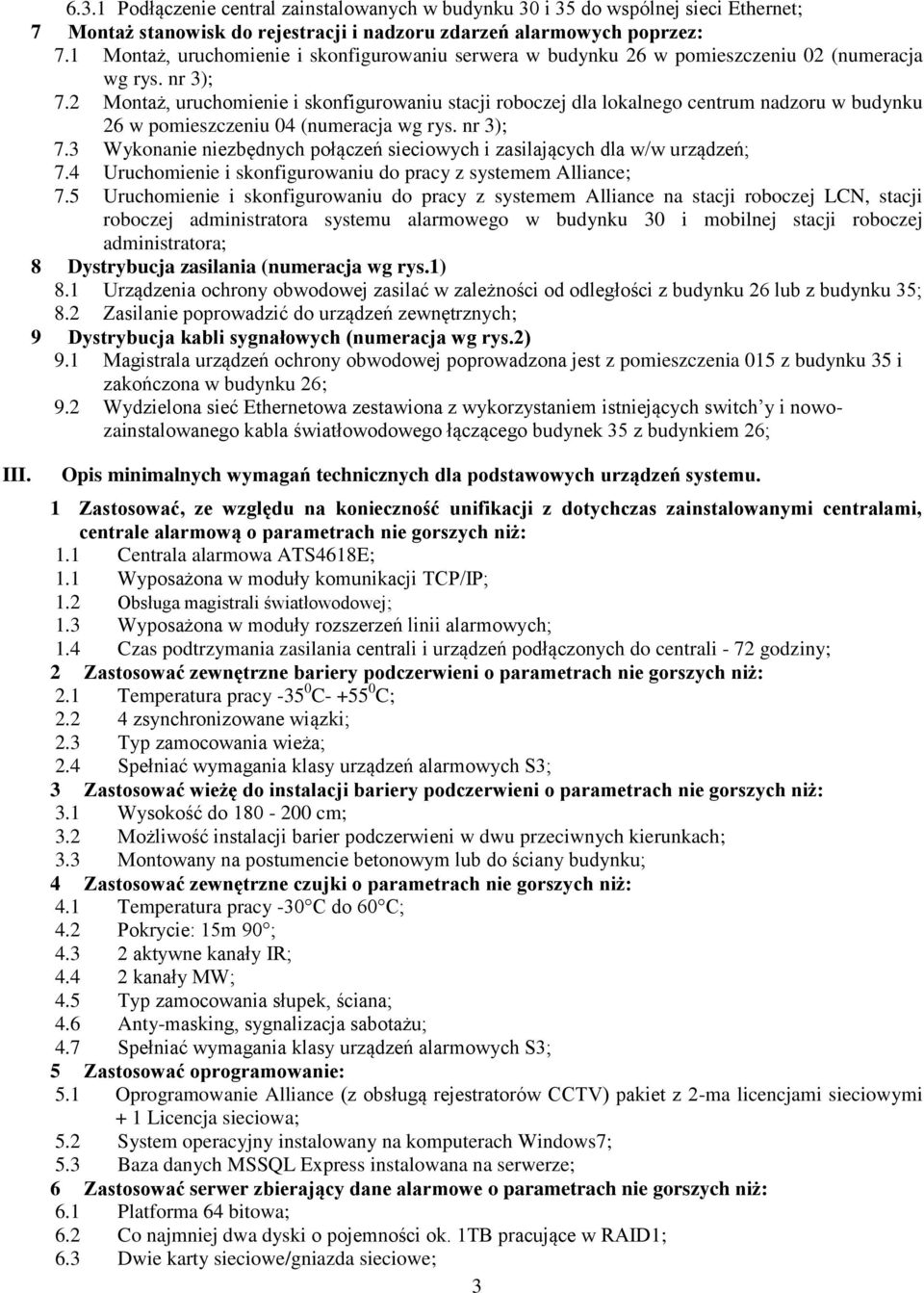

3 6.3.1 Podłączenie central zainstalowanych w budynku 30 i 35 do wspólnej sieci Ethernet; 7 Montaż stanowisk do rejestracji i nadzoru zdarzeń alarmowych poprzez: 7.1 Montaż, uruchomienie i skonfigurowaniu serwera w budynku 26 w pomieszczeniu 02 (numeracja wg rys. nr 3); 7.2 Montaż, uruchomienie i skonfigurowaniu stacji roboczej dla lokalnego centrum nadzoru w budynku 26 w pomieszczeniu 04 (numeracja wg rys. nr 3); 7.3 Wykonanie niezbędnych połączeń sieciowych i zasilających dla w/w urządzeń; 7.4 Uruchomienie i skonfigurowaniu do pracy z systemem Alliance; 7.5 Uruchomienie i skonfigurowaniu do pracy z systemem Alliance na stacji roboczej LCN, stacji roboczej administratora systemu alarmowego w budynku 30 i mobilnej stacji roboczej administratora; 8 Dystrybucja zasilania (numeracja wg rys.1) 8.1 Urządzenia ochrony obwodowej zasilać w zależności od odległości z budynku 26 lub z budynku 35; 8.2 Zasilanie poprowadzić do urządzeń zewnętrznych; 9 Dystrybucja kabli sygnałowych (numeracja wg rys.2) 9.1 Magistrala urządzeń ochrony obwodowej poprowadzona jest z pomieszczenia 015 z budynku 35 i zakończona w budynku 26; 9.2 Wydzielona sieć Ethernetowa zestawiona z wykorzystaniem istniejących switch y i nowozainstalowanego kabla światłowodowego łączącego budynek 35 z budynkiem 26; III. Opis minimalnych wymagań technicznych dla podstawowych urządzeń systemu. 1 Zastosować, ze względu na konieczność unifikacji z dotychczas zainstalowanymi centralami, centrale alarmową o parametrach nie gorszych niż: 1.1 Centrala alarmowa ATS4618E; 1.1 Wyposażona w moduły komunikacji TCP/IP; 1.2 Obsługa magistrali światłowodowej; 1.3 Wyposażona w moduły rozszerzeń linii alarmowych; 1.4 Czas podtrzymania zasilania centrali i urządzeń podłączonych do centrali - 72 godziny; 2 Zastosować zewnętrzne bariery podczerwieni o parametrach nie gorszych niż: 2.1 Temperatura pracy C C; zsynchronizowane wiązki; 2.3 Typ zamocowania wieża; 2.4 Spełniać wymagania klasy urządzeń alarmowych S3; 3 Zastosować wieżę do instalacji bariery podczerwieni o parametrach nie gorszych niż: 3.1 Wysokość do cm; 3.2 Możliwość instalacji barier podczerwieni w dwu przeciwnych kierunkach; 3.3 Montowany na postumencie betonowym lub do ściany budynku; 4 Zastosować zewnętrzne czujki o parametrach nie gorszych niż: 4.1 Temperatura pracy -30 C do 60 C; 4.2 Pokrycie: 15m 90 ; aktywne kanały IR; kanały MW; 4.5 Typ zamocowania słupek, ściana; 4.6 Anty-masking, sygnalizacja sabotażu; 4.7 Spełniać wymagania klasy urządzeń alarmowych S3; 5 Zastosować oprogramowanie: 5.1 Oprogramowanie Alliance (z obsługą rejestratorów CCTV) pakiet z 2-ma licencjami sieciowymi + 1 Licencja sieciowa; 5.2 System operacyjny instalowany na komputerach Windows7; 5.3 Baza danych MSSQL Express instalowana na serwerze; 6 Zastosować serwer zbierający dane alarmowe o parametrach nie gorszych niż: 6.1 Platforma 64 bitowa; 6.2 Co najmniej dwa dyski o pojemności ok. 1TB pracujące w RAID1; 6.3 Dwie karty sieciowe/gniazda sieciowe; 3

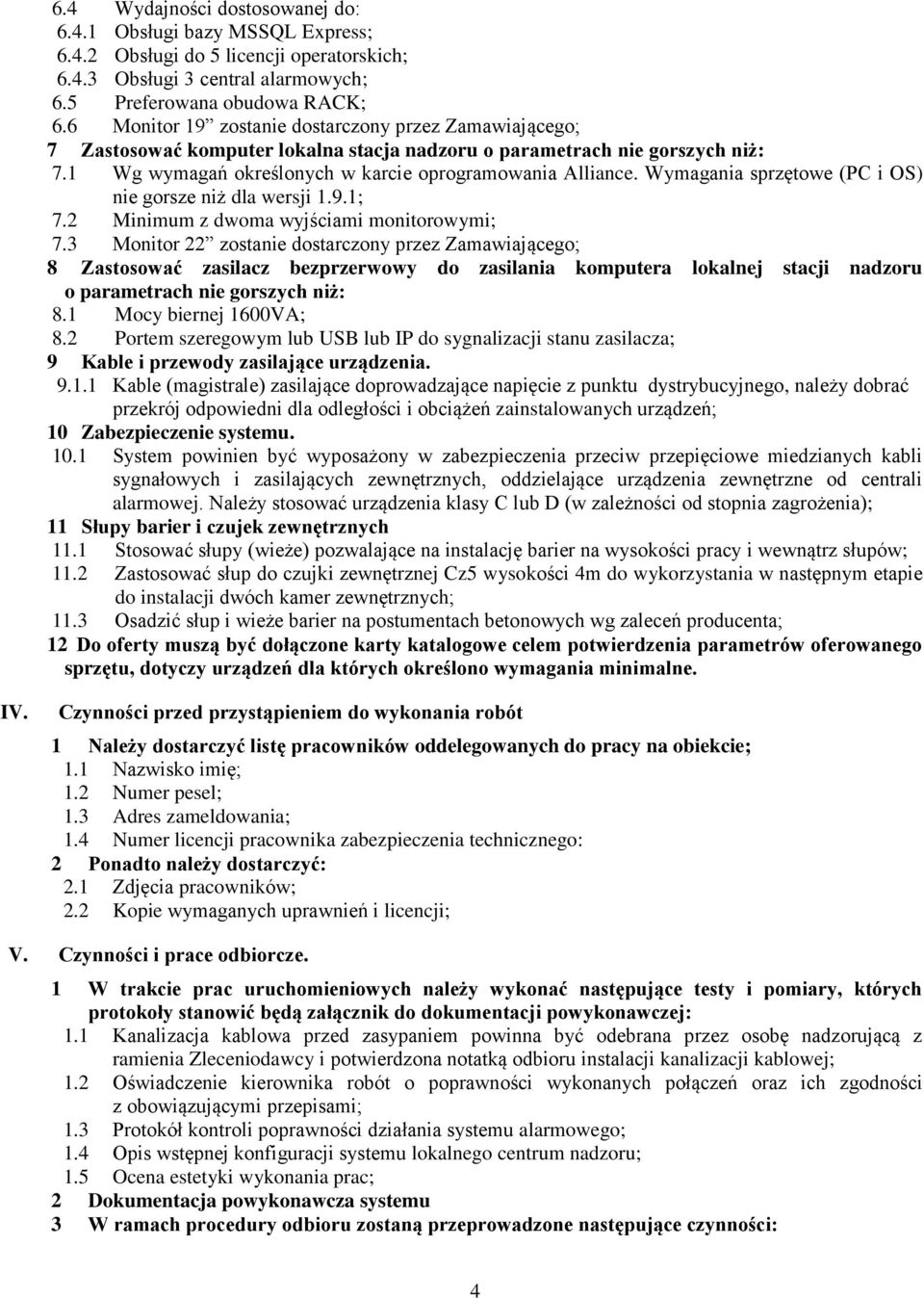

4 6.4 Wydajności dostosowanej do: Obsługi bazy MSSQL Express; Obsługi do 5 licencji operatorskich; Obsługi 3 central alarmowych; 6.5 Preferowana obudowa RACK; 6.6 Monitor 19 zostanie dostarczony przez Zamawiającego; 7 Zastosować komputer lokalna stacja nadzoru o parametrach nie gorszych niż: 7.1 Wg wymagań określonych w karcie oprogramowania Alliance. Wymagania sprzętowe (PC i OS) nie gorsze niż dla wersji 1.9.1; 7.2 Minimum z dwoma wyjściami monitorowymi; 7.3 Monitor 22 zostanie dostarczony przez Zamawiającego; 8 Zastosować zasilacz bezprzerwowy do zasilania komputera lokalnej stacji nadzoru o parametrach nie gorszych niż: 8.1 Mocy biernej 1600VA; 8.2 Portem szeregowym lub USB lub IP do sygnalizacji stanu zasilacza; 9 Kable i przewody zasilające urządzenia Kable (magistrale) zasilające doprowadzające napięcie z punktu dystrybucyjnego, należy dobrać przekrój odpowiedni dla odległości i obciążeń zainstalowanych urządzeń; 10 Zabezpieczenie systemu System powinien być wyposażony w zabezpieczenia przeciw przepięciowe miedzianych kabli sygnałowych i zasilających zewnętrznych, oddzielające urządzenia zewnętrzne od centrali alarmowej. Należy stosować urządzenia klasy C lub D (w zależności od stopnia zagrożenia); 11 Słupy barier i czujek zewnętrznych 11.1 Stosować słupy (wieże) pozwalające na instalację barier na wysokości pracy i wewnątrz słupów; 11.2 Zastosować słup do czujki zewnętrznej Cz5 wysokości 4m do wykorzystania w następnym etapie do instalacji dwóch kamer zewnętrznych; 11.3 Osadzić słup i wieże barier na postumentach betonowych wg zaleceń producenta; 12 Do oferty muszą być dołączone karty katalogowe celem potwierdzenia parametrów oferowanego sprzętu, dotyczy urządzeń dla których określono wymagania minimalne. IV. Czynności przed przystąpieniem do wykonania robót 1 Należy dostarczyć listę pracowników oddelegowanych do pracy na obiekcie; 1.1 Nazwisko imię; 1.2 Numer pesel; 1.3 Adres zameldowania; 1.4 Numer licencji pracownika zabezpieczenia technicznego: 2 Ponadto należy dostarczyć: 2.1 Zdjęcia pracowników; 2.2 Kopie wymaganych uprawnień i licencji; V. Czynności i prace odbiorcze. 1 W trakcie prac uruchomieniowych należy wykonać następujące testy i pomiary, których protokoły stanowić będą załącznik do dokumentacji powykonawczej: 1.1 Kanalizacja kablowa przed zasypaniem powinna być odebrana przez osobę nadzorującą z ramienia Zleceniodawcy i potwierdzona notatką odbioru instalacji kanalizacji kablowej; 1.2 Oświadczenie kierownika robót o poprawności wykonanych połączeń oraz ich zgodności z obowiązującymi przepisami; 1.3 Protokół kontroli poprawności działania systemu alarmowego; 1.4 Opis wstępnej konfiguracji systemu lokalnego centrum nadzoru; 1.5 Ocena estetyki wykonania prac; 2 Dokumentacja powykonawcza systemu 3 W ramach procedury odbioru zostaną przeprowadzone następujące czynności: 4

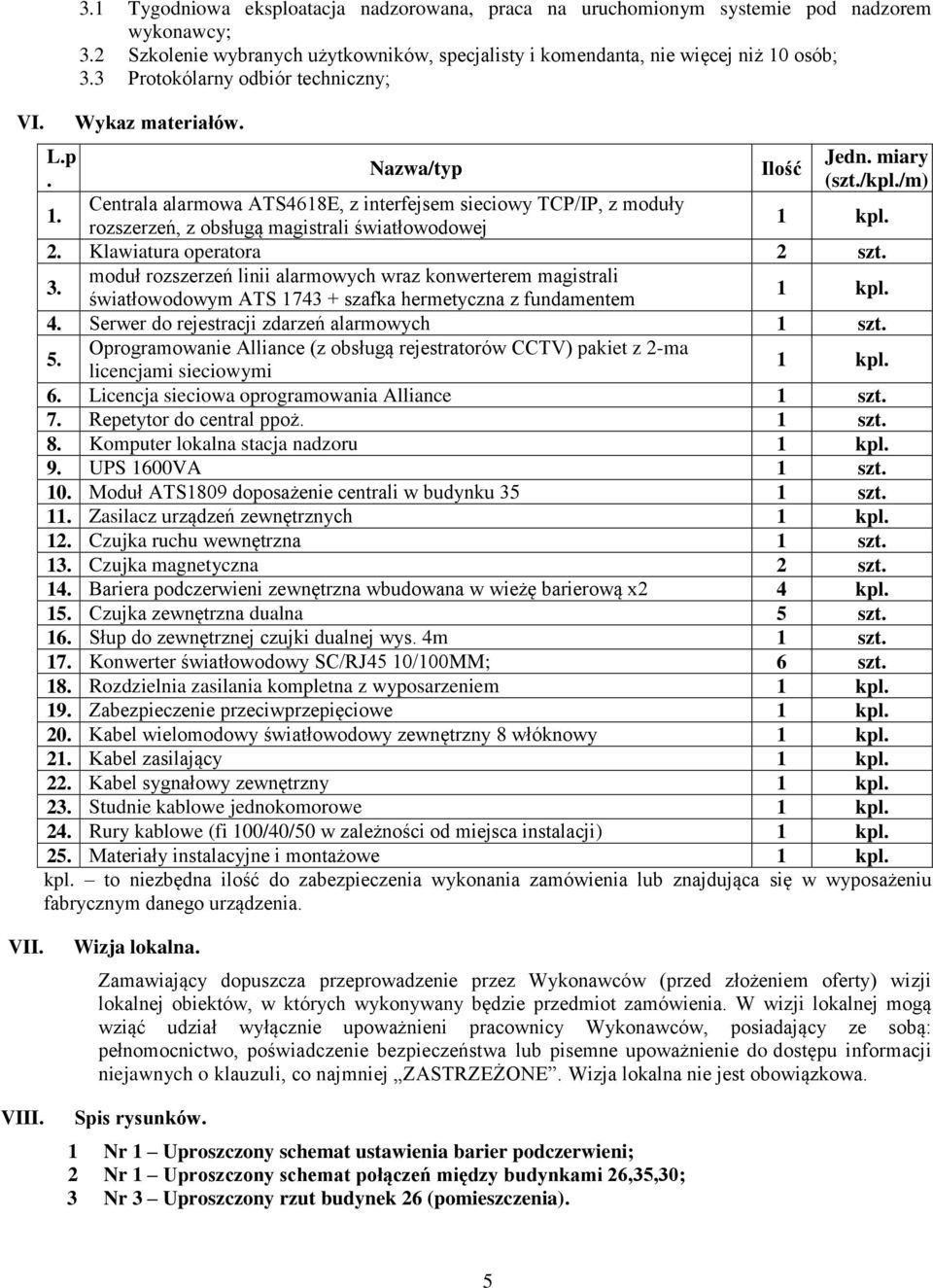

5 VI. L.p. 3.1 Tygodniowa eksploatacja nadzorowana, praca na uruchomionym systemie pod nadzorem wykonawcy; 3.2 Szkolenie wybranych użytkowników, specjalisty i komendanta, nie więcej niż 10 osób; 3.3 Protokólarny odbiór techniczny; Wykaz materiałów. Nazwa/typ Ilość Jedn. miary (szt./kpl./m) 1. Centrala alarmowa ATS4618E, z interfejsem sieciowy TCP/IP, z moduły rozszerzeń, z obsługą magistrali światłowodowej 1 kpl. 2. Klawiatura operatora 2 szt. 3. moduł rozszerzeń linii alarmowych wraz konwerterem magistrali światłowodowym ATS szafka hermetyczna z fundamentem 1 kpl. 4. Serwer do rejestracji zdarzeń alarmowych 1 szt. 5. Oprogramowanie Alliance (z obsługą rejestratorów CCTV) pakiet z 2-ma licencjami sieciowymi 1 kpl. 6. Licencja sieciowa oprogramowania Alliance 1 szt. 7. Repetytor do central ppoż. 1 szt. 8. Komputer lokalna stacja nadzoru 1 kpl. 9. UPS 1600VA 1 szt. 10. Moduł ATS1809 doposażenie centrali w budynku 35 1 szt. 11. Zasilacz urządzeń zewnętrznych 1 kpl. 12. Czujka ruchu wewnętrzna 1 szt. 13. Czujka magnetyczna 2 szt. 14. Bariera podczerwieni zewnętrzna wbudowana w wieżę barierową x2 4 kpl. 15. Czujka zewnętrzna dualna 5 szt. 16. Słup do zewnętrznej czujki dualnej wys. 4m 1 szt. 17. Konwerter światłowodowy SC/RJ45 10/100MM; 6 szt. 18. Rozdzielnia zasilania kompletna z wyposarzeniem 1 kpl. 19. Zabezpieczenie przeciwprzepięciowe 1 kpl. 20. Kabel wielomodowy światłowodowy zewnętrzny 8 włóknowy 1 kpl. 21. Kabel zasilający 1 kpl. 22. Kabel sygnałowy zewnętrzny 1 kpl. 23. Studnie kablowe jednokomorowe 1 kpl. 24. Rury kablowe (fi 100/40/50 w zależności od miejsca instalacji) 1 kpl. 25. Materiały instalacyjne i montażowe 1 kpl. kpl. to niezbędna ilość do zabezpieczenia wykonania zamówienia lub znajdująca się w wyposażeniu fabrycznym danego urządzenia. VII. VIII. Wizja lokalna. Zamawiający dopuszcza przeprowadzenie przez Wykonawców (przed złożeniem oferty) wizji lokalnej obiektów, w których wykonywany będzie przedmiot zamówienia. W wizji lokalnej mogą wziąć udział wyłącznie upoważnieni pracownicy Wykonawców, posiadający ze sobą: pełnomocnictwo, poświadczenie bezpieczeństwa lub pisemne upoważnienie do dostępu informacji niejawnych o klauzuli, co najmniej ZASTRZEŻONE. Wizja lokalna nie jest obowiązkowa. Spis rysunków. 1 Nr 1 Uproszczony schemat ustawienia barier podczerwieni; 2 Nr 1 Uproszczony schemat połączeń między budynkami 26,35,30; 3 Nr 3 Uproszczony rzut budynek 26 (pomieszczenia). 5

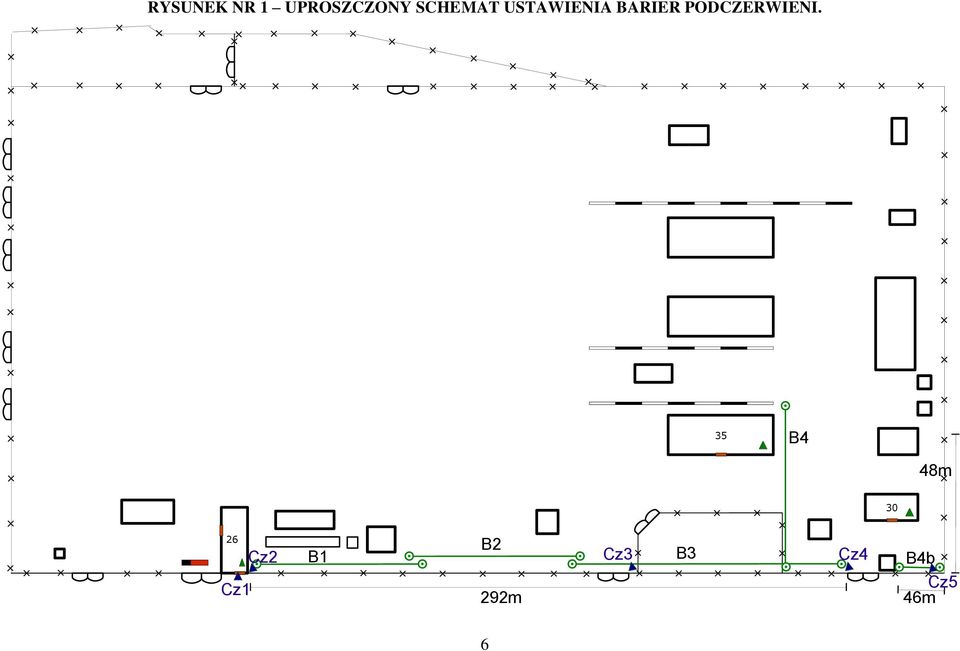

6 RYSUNEK NR 1 UPROSZCZONY SCHEMAT USTAWIENIA BARIER PODCZERWIENI. 35 B4 48m Cz2 B1 B2 Cz3 B3 Cz4 B4b Cz1 292m 46m Cz5 6

7 RYSUNEK NR 2 UPROSZCZONY SCHEMAT POŁĄCZEŃ MIĘDZY BUDYNKAMI 26,35,

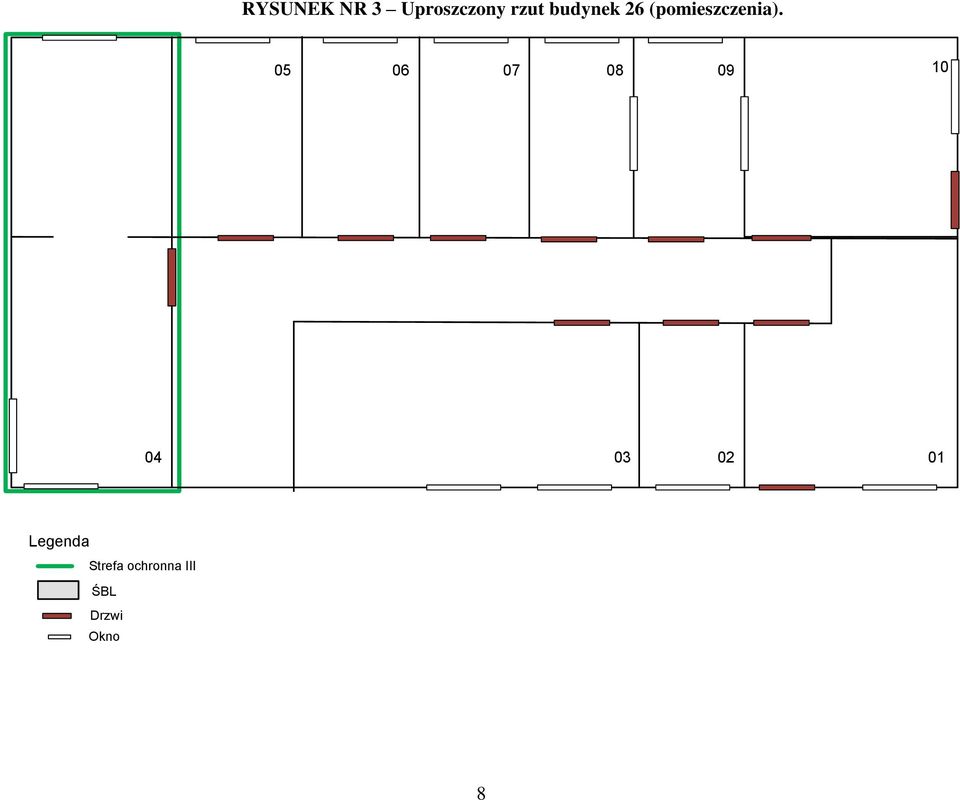

8 RYSUNEK NR 3 Uproszczony rzut budynek 26 (pomieszczenia) Legenda Strefa ochronna III ŚBL Drzwi Okno 8
