PROGRAM FUNKCJONALNO - UŻYTKOWY

Transkrypt

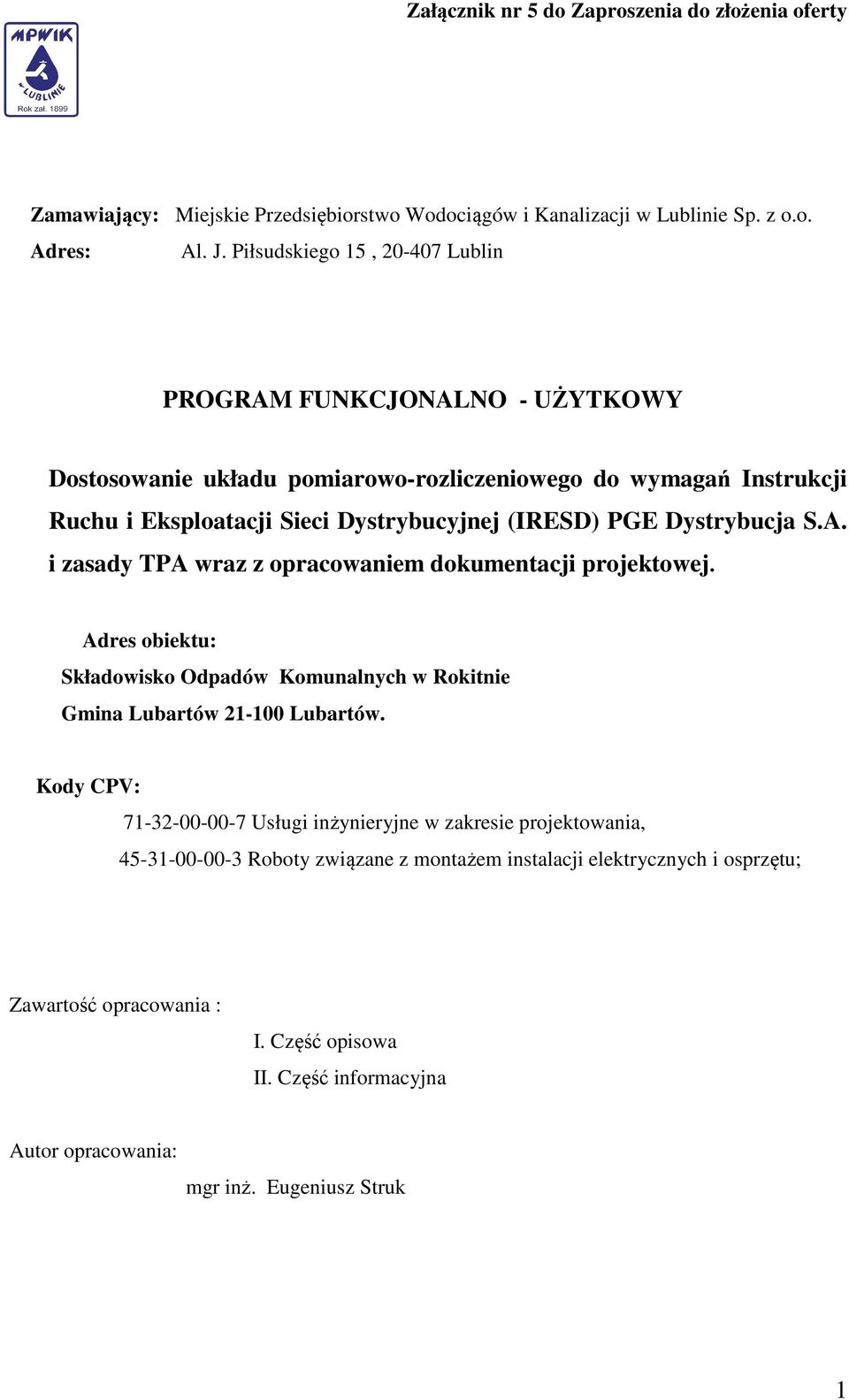

1 Zamawiający: Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w Lublinie Sp. z o.o. Adres: Al. J. Piłsudskiego 15, Lublin PROGRAM FUNKCJONALNO - UŻYTKOWY Dostosowanie układu pomiarowo-rozliczeniowego do wymagań Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRESD) PGE Dystrybucja S.A. i zasady TPA wraz z opracowaniem dokumentacji projektowej. Adres obiektu: Składowisko Odpadów Komunalnych w Rokitnie Gmina Lubartów Lubartów. Kody CPV: Usługi inżynieryjne w zakresie projektowania, Roboty związane z montażem instalacji elektrycznych i osprzętu; Zawartość opracowania : I. Część opisowa II. Część informacyjna Autor opracowania: mgr inż. Eugeniusz Struk 1

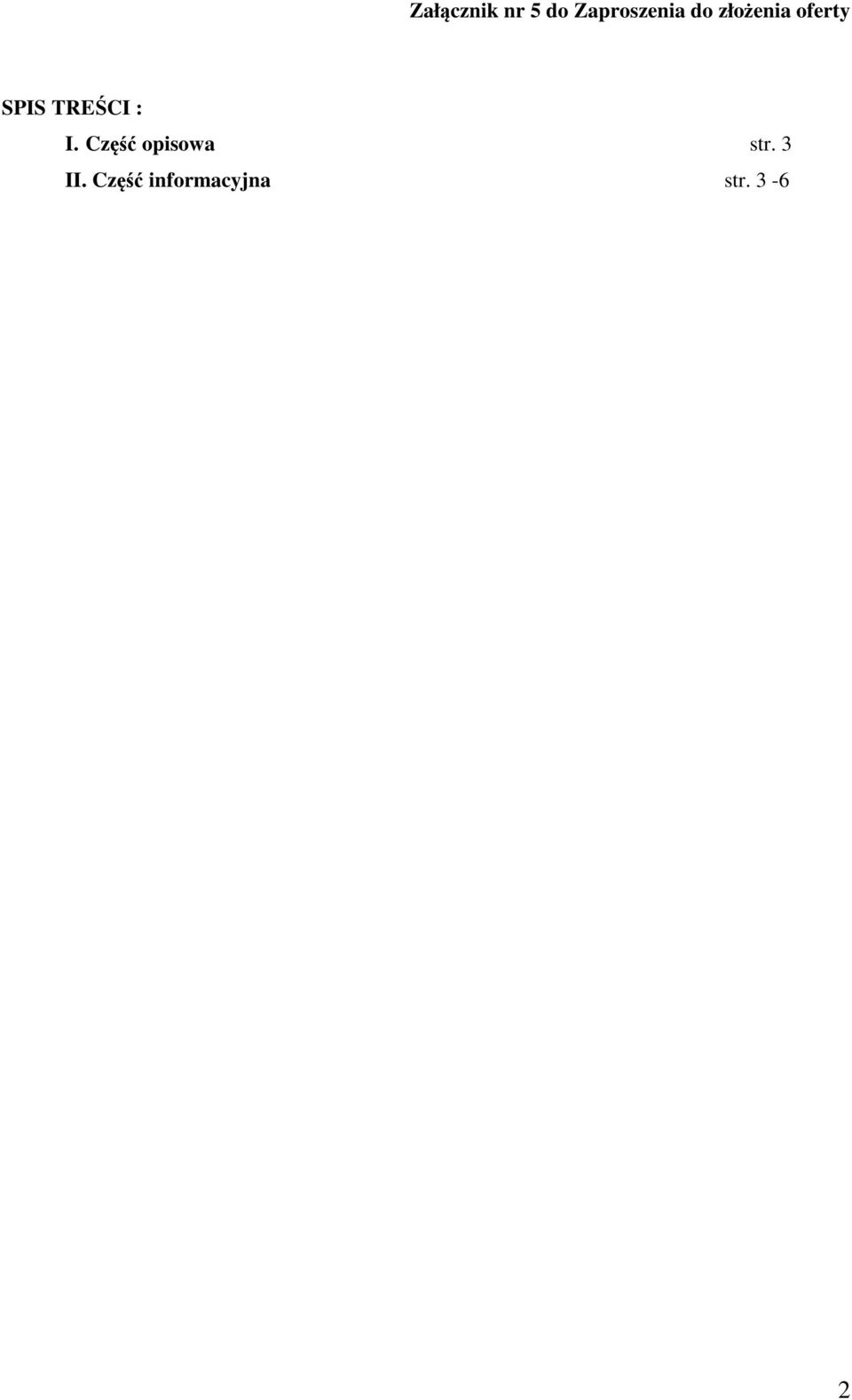

2 SPIS TREŚCI : I. Część opisowa str. 3 II. Część informacyjna str

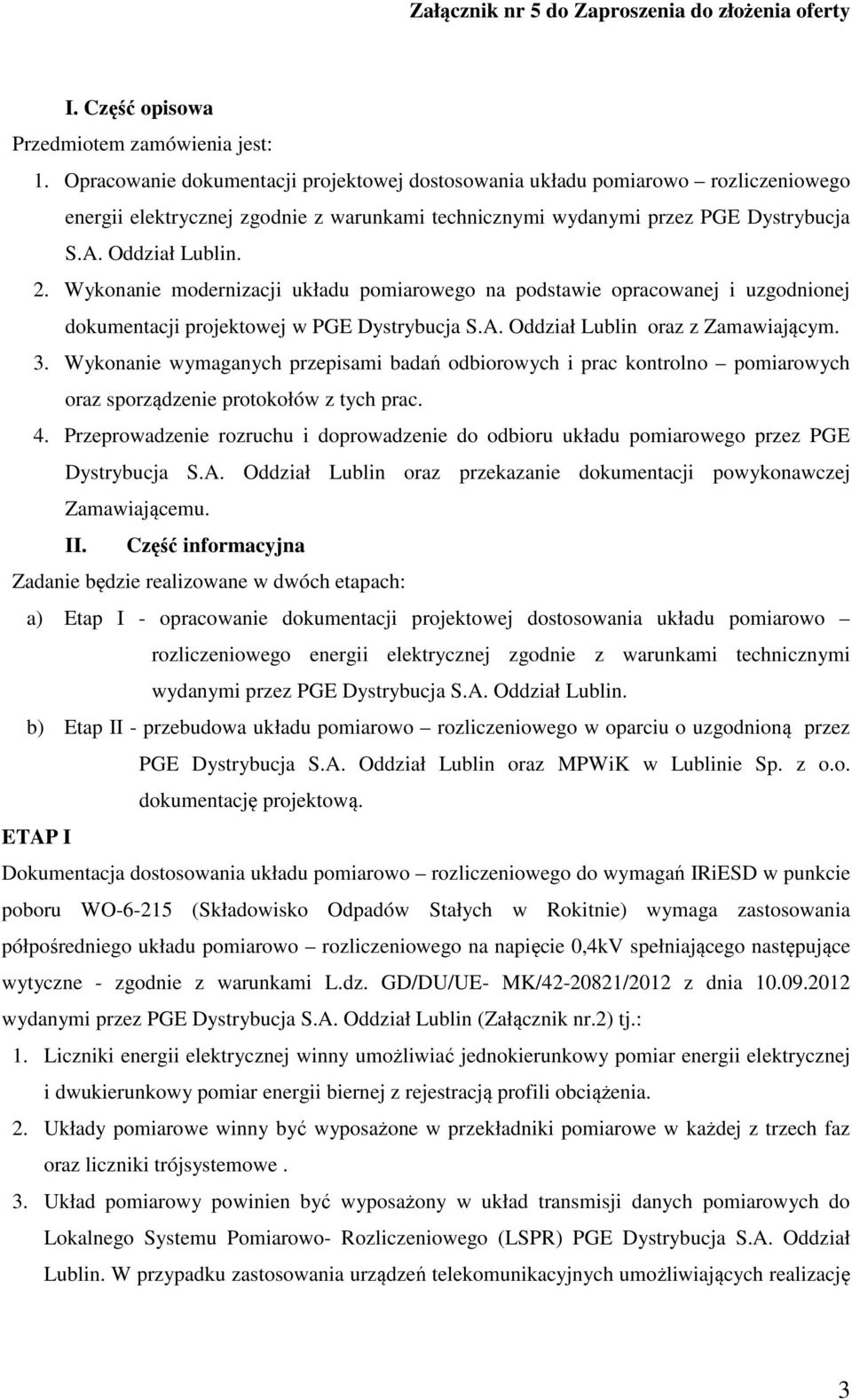

3 I. Część opisowa Przedmiotem zamówienia jest: 1. Opracowanie dokumentacji projektowej dostosowania układu pomiarowo rozliczeniowego energii elektrycznej zgodnie z warunkami technicznymi wydanymi przez PGE Dystrybucja S.A. Oddział Lublin. 2. Wykonanie modernizacji układu pomiarowego na podstawie opracowanej i uzgodnionej dokumentacji projektowej w PGE Dystrybucja S.A. Oddział Lublin oraz z Zamawiającym. 3. Wykonanie wymaganych przepisami badań odbiorowych i prac kontrolno pomiarowych oraz sporządzenie protokołów z tych prac. 4. Przeprowadzenie rozruchu i doprowadzenie do odbioru układu pomiarowego przez PGE Dystrybucja S.A. Oddział Lublin oraz przekazanie dokumentacji powykonawczej Zamawiającemu. II. Część informacyjna Zadanie będzie realizowane w dwóch etapach: a) Etap I - opracowanie dokumentacji projektowej dostosowania układu pomiarowo rozliczeniowego energii elektrycznej zgodnie z warunkami technicznymi wydanymi przez PGE Dystrybucja S.A. Oddział Lublin. b) Etap II - przebudowa układu pomiarowo rozliczeniowego w oparciu o uzgodnioną przez PGE Dystrybucja S.A. Oddział Lublin oraz MPWiK w Lublinie Sp. z o.o. dokumentację projektową. ETAP I Dokumentacja dostosowania układu pomiarowo rozliczeniowego do wymagań IRiESD w punkcie poboru WO (Składowisko Odpadów Stałych w Rokitnie) wymaga zastosowania półpośredniego układu pomiarowo rozliczeniowego na napięcie 0,4kV spełniającego następujące wytyczne - zgodnie z warunkami L.dz. GD/DU/UE- MK/ /2012 z dnia wydanymi przez PGE Dystrybucja S.A. Oddział Lublin (Załącznik nr.2) tj.: 1. Liczniki energii elektrycznej winny umożliwiać jednokierunkowy pomiar energii elektrycznej i dwukierunkowy pomiar energii biernej z rejestracją profili obciążenia. 2. Układy pomiarowe winny być wyposażone w przekładniki pomiarowe w każdej z trzech faz oraz liczniki trójsystemowe. 3. Układ pomiarowy powinien być wyposażony w układ transmisji danych pomiarowych do Lokalnego Systemu Pomiarowo- Rozliczeniowego (LSPR) PGE Dystrybucja S.A. Oddział Lublin. W przypadku zastosowania urządzeń telekomunikacyjnych umożliwiających realizację 3

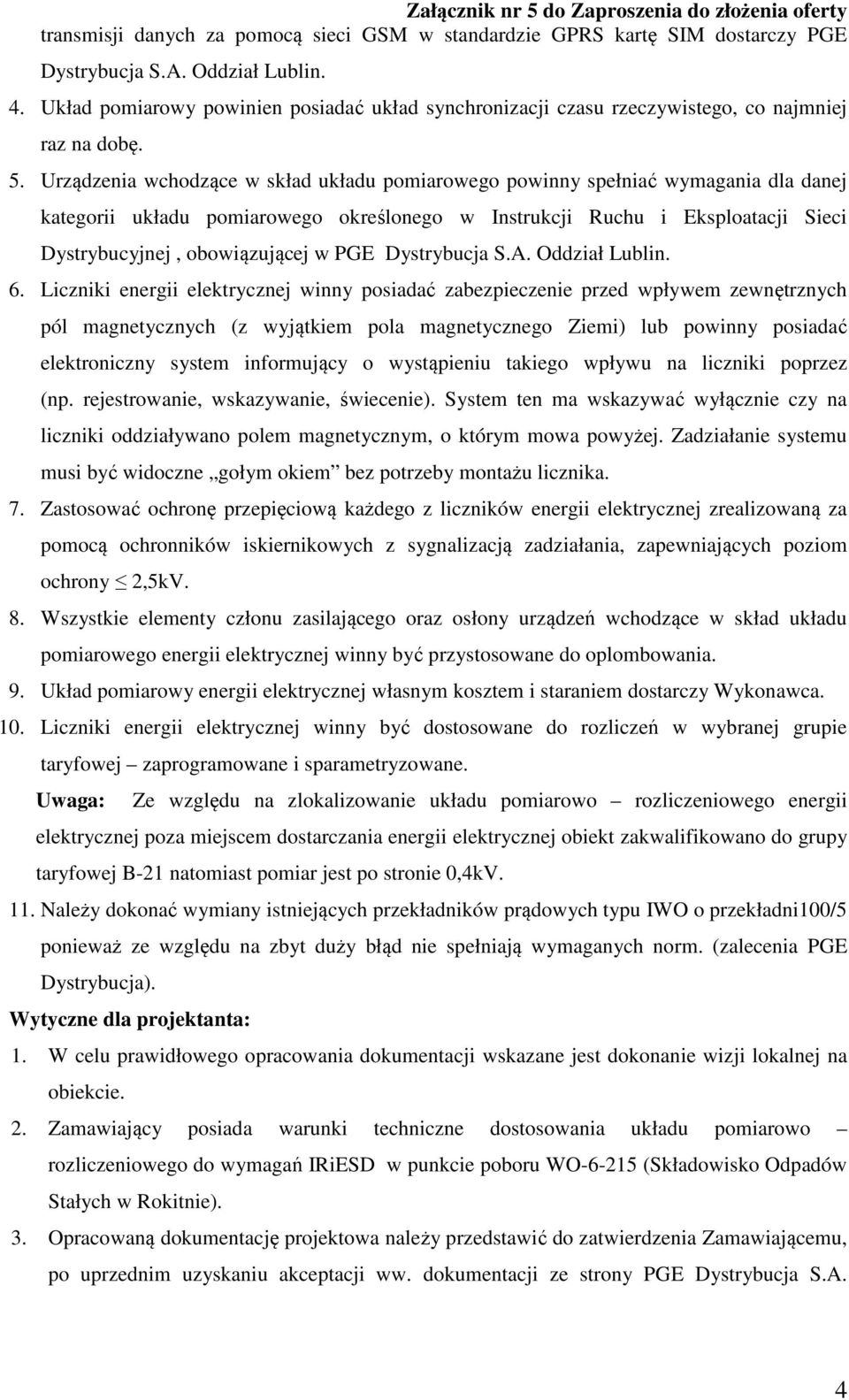

4 transmisji danych za pomocą sieci GSM w standardzie GPRS kartę SIM dostarczy PGE Dystrybucja S.A. Oddział Lublin. 4. Układ pomiarowy powinien posiadać układ synchronizacji czasu rzeczywistego, co najmniej raz na dobę. 5. Urządzenia wchodzące w skład układu pomiarowego powinny spełniać wymagania dla danej kategorii układu pomiarowego określonego w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej, obowiązującej w PGE Dystrybucja S.A. Oddział Lublin. 6. Liczniki energii elektrycznej winny posiadać zabezpieczenie przed wpływem zewnętrznych pól magnetycznych (z wyjątkiem pola magnetycznego Ziemi) lub powinny posiadać elektroniczny system informujący o wystąpieniu takiego wpływu na liczniki poprzez (np. rejestrowanie, wskazywanie, świecenie). System ten ma wskazywać wyłącznie czy na liczniki oddziaływano polem magnetycznym, o którym mowa powyżej. Zadziałanie systemu musi być widoczne gołym okiem bez potrzeby montażu licznika. 7. Zastosować ochronę przepięciową każdego z liczników energii elektrycznej zrealizowaną za pomocą ochronników iskiernikowych z sygnalizacją zadziałania, zapewniających poziom ochrony 2,5kV. 8. Wszystkie elementy członu zasilającego oraz osłony urządzeń wchodzące w skład układu pomiarowego energii elektrycznej winny być przystosowane do oplombowania. 9. Układ pomiarowy energii elektrycznej własnym kosztem i staraniem dostarczy Wykonawca. 10. Liczniki energii elektrycznej winny być dostosowane do rozliczeń w wybranej grupie taryfowej zaprogramowane i sparametryzowane. Uwaga: Ze względu na zlokalizowanie układu pomiarowo rozliczeniowego energii elektrycznej poza miejscem dostarczania energii elektrycznej obiekt zakwalifikowano do grupy taryfowej B-21 natomiast pomiar jest po stronie 0,4kV. 11. Należy dokonać wymiany istniejących przekładników prądowych typu IWO o przekładni100/5 ponieważ ze względu na zbyt duży błąd nie spełniają wymaganych norm. (zalecenia PGE Dystrybucja). Wytyczne dla projektanta: 1. W celu prawidłowego opracowania dokumentacji wskazane jest dokonanie wizji lokalnej na obiekcie. 2. Zamawiający posiada warunki techniczne dostosowania układu pomiarowo rozliczeniowego do wymagań IRiESD w punkcie poboru WO (Składowisko Odpadów Stałych w Rokitnie). 3. Opracowaną dokumentację projektowa należy przedstawić do zatwierdzenia Zamawiającemu, po uprzednim uzyskaniu akceptacji ww. dokumentacji ze strony PGE Dystrybucja S.A. 4

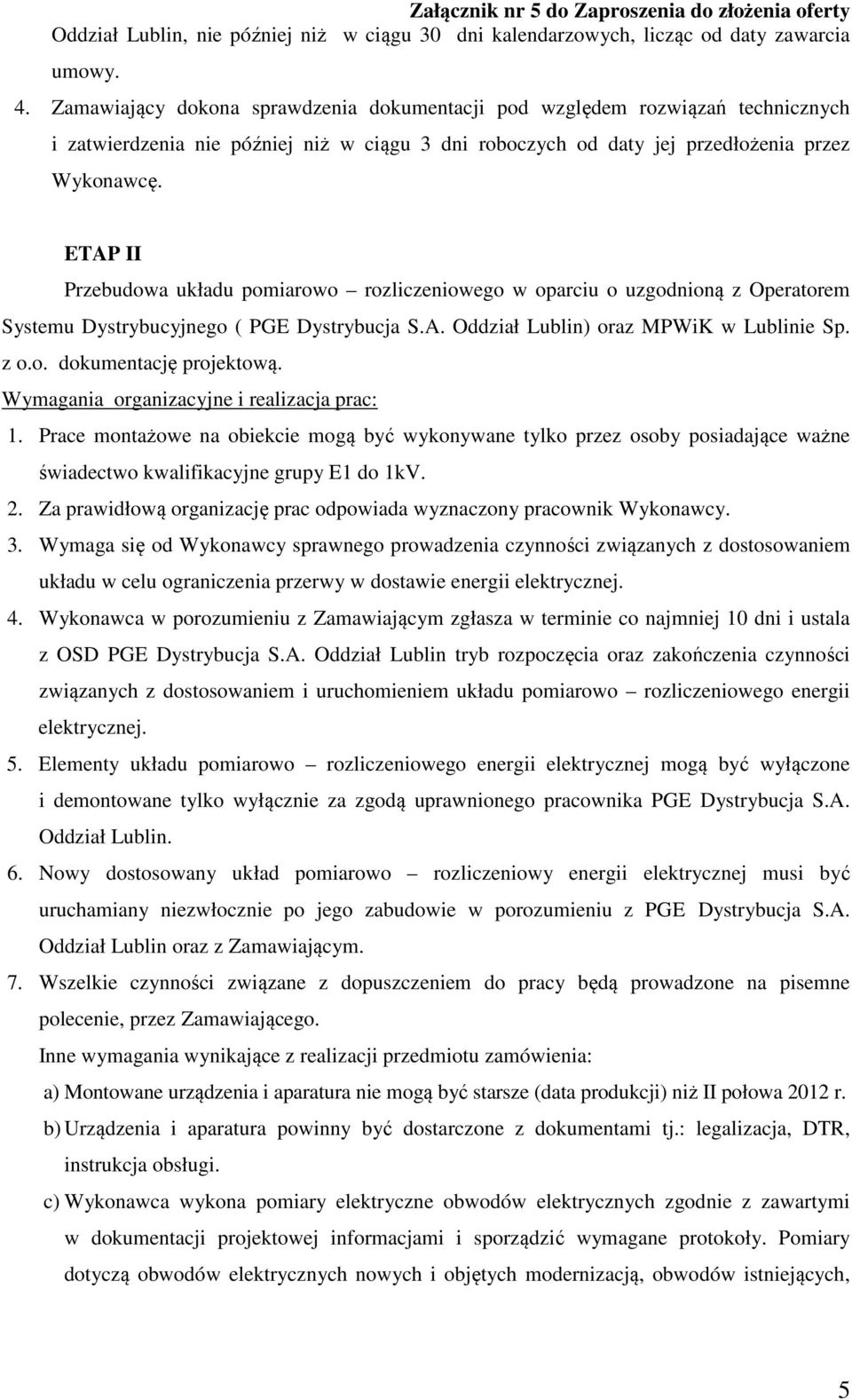

5 Oddział Lublin, nie później niż w ciągu 30 dni kalendarzowych, licząc od daty zawarcia umowy. 4. Zamawiający dokona sprawdzenia dokumentacji pod względem rozwiązań technicznych i zatwierdzenia nie później niż w ciągu 3 dni roboczych od daty jej przedłożenia przez Wykonawcę. ETAP II Przebudowa układu pomiarowo rozliczeniowego w oparciu o uzgodnioną z Operatorem Systemu Dystrybucyjnego ( PGE Dystrybucja S.A. Oddział Lublin) oraz MPWiK w Lublinie Sp. z o.o. dokumentację projektową. Wymagania organizacyjne i realizacja prac: 1. Prace montażowe na obiekcie mogą być wykonywane tylko przez osoby posiadające ważne świadectwo kwalifikacyjne grupy E1 do 1kV. 2. Za prawidłową organizację prac odpowiada wyznaczony pracownik Wykonawcy. 3. Wymaga się od Wykonawcy sprawnego prowadzenia czynności związanych z dostosowaniem układu w celu ograniczenia przerwy w dostawie energii elektrycznej. 4. Wykonawca w porozumieniu z Zamawiającym zgłasza w terminie co najmniej 10 dni i ustala z OSD PGE Dystrybucja S.A. Oddział Lublin tryb rozpoczęcia oraz zakończenia czynności związanych z dostosowaniem i uruchomieniem układu pomiarowo rozliczeniowego energii elektrycznej. 5. Elementy układu pomiarowo rozliczeniowego energii elektrycznej mogą być wyłączone i demontowane tylko wyłącznie za zgodą uprawnionego pracownika PGE Dystrybucja S.A. Oddział Lublin. 6. Nowy dostosowany układ pomiarowo rozliczeniowy energii elektrycznej musi być uruchamiany niezwłocznie po jego zabudowie w porozumieniu z PGE Dystrybucja S.A. Oddział Lublin oraz z Zamawiającym. 7. Wszelkie czynności związane z dopuszczeniem do pracy będą prowadzone na pisemne polecenie, przez Zamawiającego. Inne wymagania wynikające z realizacji przedmiotu zamówienia: a) Montowane urządzenia i aparatura nie mogą być starsze (data produkcji) niż II połowa 2012 r. b) Urządzenia i aparatura powinny być dostarczone z dokumentami tj.: legalizacja, DTR, instrukcja obsługi. c) Wykonawca wykona pomiary elektryczne obwodów elektrycznych zgodnie z zawartymi w dokumentacji projektowej informacjami i sporządzić wymagane protokoły. Pomiary dotyczą obwodów elektrycznych nowych i objętych modernizacją, obwodów istniejących, 5

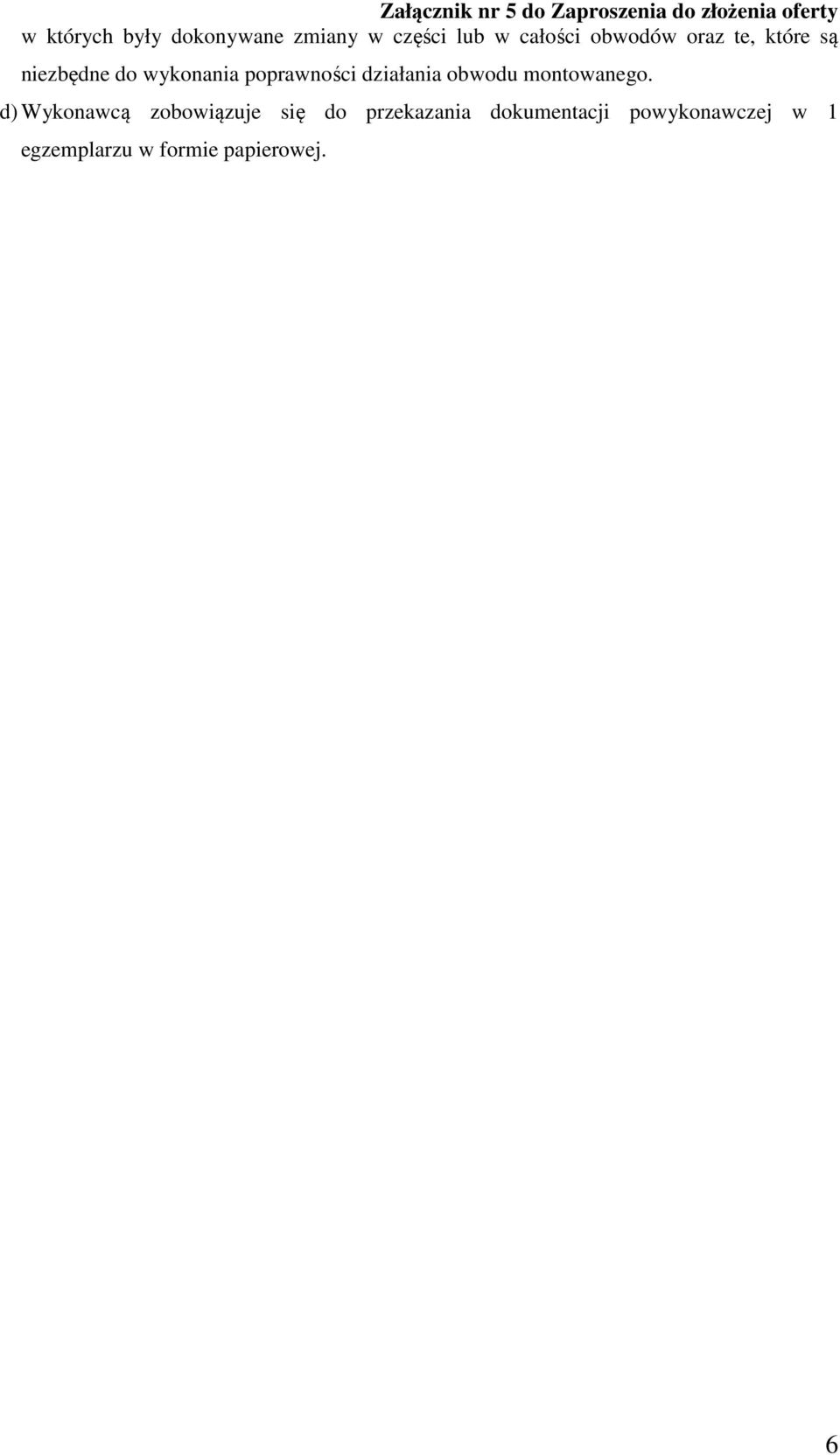

6 w których były dokonywane zmiany w części lub w całości obwodów oraz te, które są niezbędne do wykonania poprawności działania obwodu montowanego. d) Wykonawcą zobowiązuje się do przekazania dokumentacji powykonawczej w 1 egzemplarzu w formie papierowej. 6
