Membranowa pompa dozująca VCL Sterowanie stałe (włącz/wyłącz), z ręczną regulacją częstotliwości dozowania

Transkrypt

1 Membranowa pompa dozująca VCL Sterowanie stałe (włącz/wyłącz), z ręczną regulacją częstotliwości dozowania Membranowe pompy dozujące stosowane są powszechnie w uzdatnianiu wody oraz w przemyśle chemicznym, a podstawowym wymogiem jest precyzyjne i niezawodne dozowanie. Warunek ten spełniają naścienne pompy typu VCL o stałym sterowaniu (włącz/wyłącz) z regulowaną za pomocą mikroprocesora częstotliwością dozowania. Działanie membranowej pompy dozującej polega na cyklicznych ruchach membrany wymuszanych za pomocą elektromagnesu. Gdy membrana porusza się do przodu wewnątrz głowicy powstaje ciśnienie, które powoduje wypływ dozowanej substancji z głowicy przez tłoczny zawór zwrotny. Po zakończeniu impulsu elektrycznego sprężyna cofa membranę z powrotem do pozycji początkowej zasysając jednocześnie ciecz z pojemnika do głowicy pompy poprzez ssawny zawór zwrotny. Umieszczony na głowicy ręczny zawór odpowietrzający umożliwia odpowietrzenie pompy, jednakże pompa może być dostarczona z głowicą samoodpowietrzającą. Pompy VCL wyposażone są w bardzo trwałe napędy elektromagnetyczne nie zawierające części ulegających szybkiemu zużyciu. Podstawowe elementy pompy stykające się z dozowanymi substancjami jak głowica, zawór stopowy z czujnikiem poziomu i zawór dozujący wykonane są z polifluorku dwuwinilidenu (PVDF), a membrana z teflonu (PTFE). Dzięki temu pompy VCL mogą być stosowane do dozowania większości agresywnych substancji, w tym kwasu siarkowego, solnego, podchlorynu sodu itp. Odmianę pompy VCL stanowi pompa typu VCLG0503 przeznaczona tylko do dozowania środka do koagulacji wody w instalacjach uzdatniania wody basenów. Pompa ta ma zmieniony elektroniczny układ sterowania pozwalający na bardzo precyzyjną regulację wydajności w zakresie ml/godz poprzez zmianę częstotliwości dozowania. Zawór dozujący z PVDF Zawór stopowy z filtrem i czujnikiem poziomu z PVDF Cechy pomp typu VCL bardzo trwały napęd za pomocą elektromagnesu, udoskonalone zasilanie ciągła stabilizacja napięcia powoduje, że ruchy elektromagnesu wykonywane są zawsze ze stałą siłą, co zapewnia jednakowy skok membrany, regulowana elektronicznie za pomocą mikroprocesora częstotliwość dozowania umożliwia dokładne i powtarzalne dozowanie w zakresie 10% - 100%, stosowany jako standardowy materiał głowicy polifluorek dwuwinilidenu (PVDF) jest bardzo odporny na większość agresywnych substancji, zawór dozujący oraz zawór stopowy z czujnikiem poziomu wykonane są także z PVDF, membrana pompy wykonana z teflonu (PTFE), modułowa konstrukcja oparta jest na małej ilości ruchomych elementów, 1

2 ekonomiczna praca dzięki niskiemu poborowi mocy rzędu 22 W, pompa wyposażona jest w sterowany przyciskiem podzielnik 1/10, trwała obudowa pompy wykonana jest ze wzmocnionego włóknem szklanym PPO, posiada atest higieniczny PZH, zgodna z normami europejskimi CE, w komplecie - zawór stopowy z filtrem i czujnikiem poziomu (zabezpieczenie przed suchobiegiem), zawór dozujący, przewód ssawny i odpowietrzający z PVC, przewód tłoczny z PE, bezpiecznik zapasowy i kołki mocujące. Dane techniczne pomp Zasilanie: 230 VAC ( VAC) Maksymalna ilość skoków membrany: 180 1/min Wysokość zasysania: 1,5 m Lepkość dozowanej substancji: do 100 CPS Temperatura otoczenia: C Temperatura dozowanej substancji: C Temperatura składowania i transportu: C do C Emitowany hałas: 74 dba Klasa ochrony:: IP 65 Masa pompy: 2,2 kg Typ pompy Maksymalne ciśnienie bar Maksymalna wydajność l/godz Minimalna wydajność ml/godz Dawka jednostkowa ml/skok Przewody dozujące mm Moc pobierana W VCL2001 VCL ,0 11,1 0,10 0,19 4 x 8 VCL ,2 0,37 22 VCL ,1 0,19 VCL ,2 0,37 VCL ,7 0,46 22 VCL ,2 0,37 VCL ,7 0,46 VCL , VCL ,3 0,56 4 x 6 VCL ,5 0,93 VCL ,6 1,11 22 VCL ,4 0,74 VCL ,5 0,93 VCL ,4 1,57 VCL ,8 1,48 VCLG ,2 10,0 0,28 Pompy w niebieskich wierszach są szczególnie zalecane w instalacjach basenowych, przy czym pompa VCLG0503 służy tylko do dozowania koagulanta - układ sterowania pozwala na precyzyjną regulację wydajności w zakresie ml/godz. W instalacjach basenowych pompy 1502 mają wydajność około 5 l/h, pompy 0706 mają wydajność 10 l/h, a pompy 0310 mają wydajność około 13 l/h przy przeciwciśnieniu 2 bary. Materiały konstrukcyjne Obudowa: Głowica pompy: Membrana: O-ringi: Kulki zaworów: Korpusy zaworów: Przewód ssawny: Przewód tłoczny: polipropylen wzmocniony włóknem szklanym PPO teflon PTFE FPM (Viton), do wyboru EPDM (Dutral) spiek ceramiczny CE polichlorek winylu PVC polietylen PE 2

3 Pierścienie uszczelniające (o-ringi): Zawór dozujący: Zawór stopowy z filtrem: Czujnik poziomu: Przewód czujnika poziomu: elastomer fluorowy FPM (Viton), do wyboru propylen etylenowy EPDM (Dutral), kulka ceramiczna CE, sprężyna ze stopu C276 polietylen PE Wykresy wydajności pomp 3

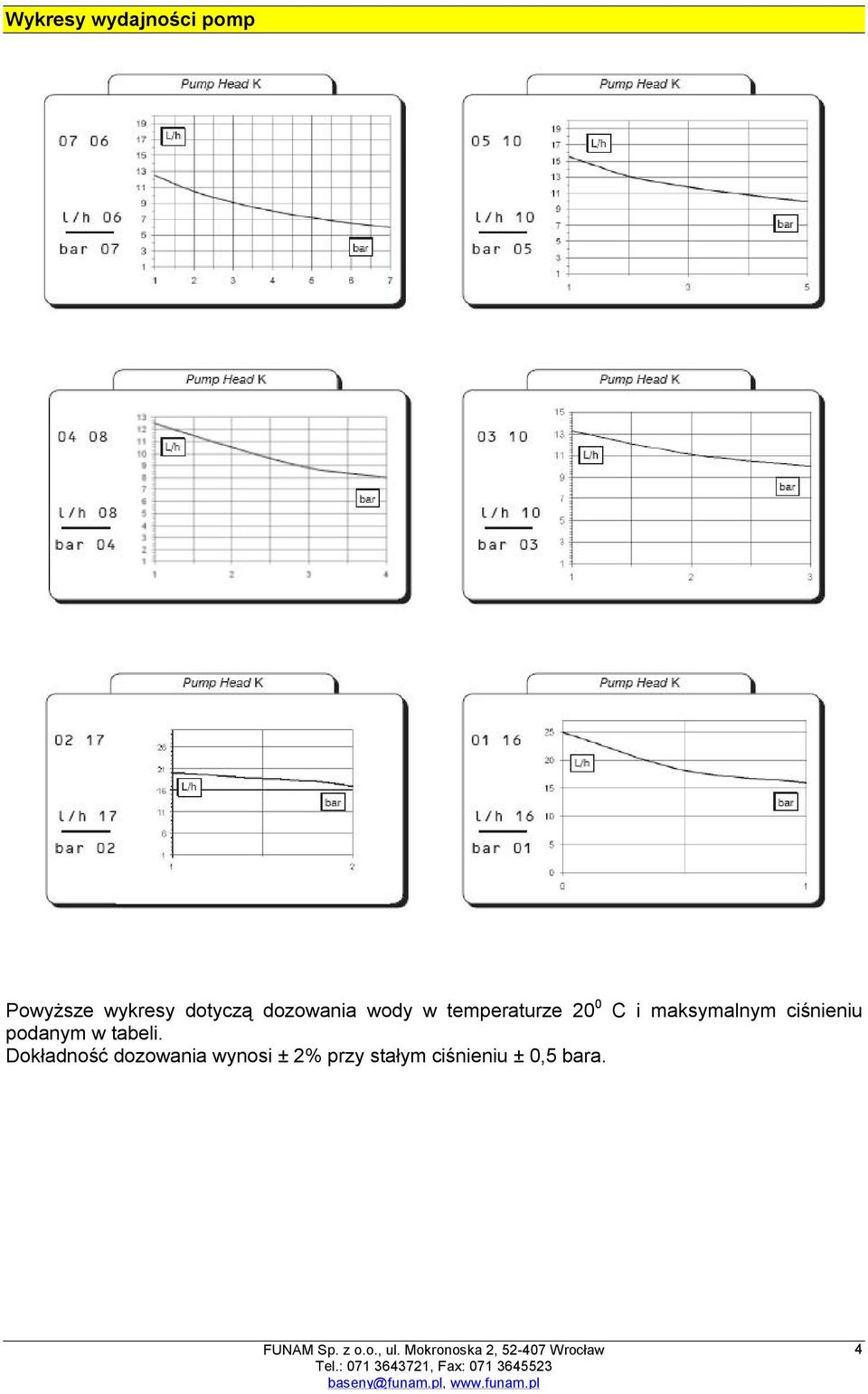

4 Wykresy wydajności pomp Powyższe wykresy dotyczą dozowania wody w temperaturze 20 0 C i maksymalnym ciśnieniu podanym w tabeli. Dokładność dozowania wynosi ± 2% przy stałym ciśnieniu ± 0,5 bara. 4

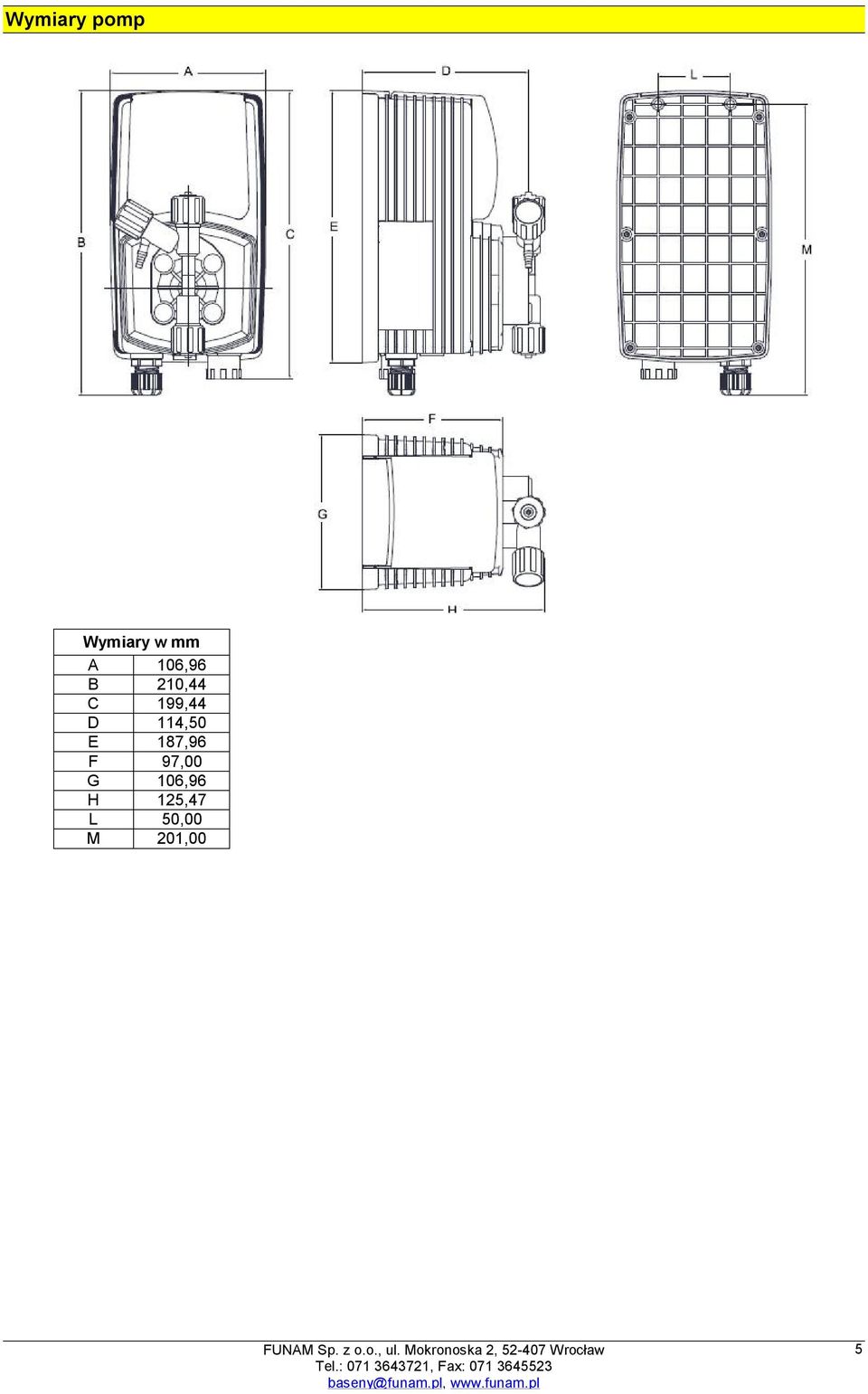

5 Wymiary pomp Wymiary w mm A 106,96 B 210,44 C 199,44 D 114,50 E 187,96 F 97,00 G 106,96 H 125,47 L 50,00 M 201,00 5
