POMPY ELEKTRYCZNE SAMOZASYSAJĄCE z AISI 304

Transkrypt

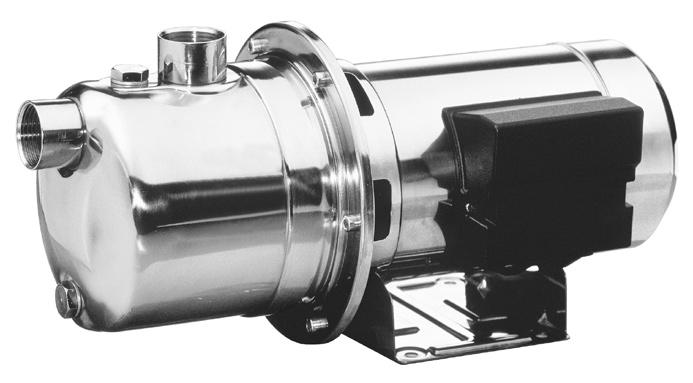

1 Pompy samozasysające ze stali nierdzewnej AISI 304. ZASTOSOWANIA Dostarczanie wody pitnej Podnoszenie ciśnienia wody w gospodarstwach domowych Nawadnianie niewielkich ogrodów Opróżnianie zbiorników i basenów Pompowanie czystej wody WŁAŚCIWOŚCI TECHNICZNE Praktyczna Lekka i łatwa do przemieszczania CHARAKTERYSTYKI HYDRAULICZNE (według ISO 9906 Załącznik A) DANE TECHNICZNE POMPY Maksymalne ciśnienie robocze: 6 bar Maksymalna temperatura cieczy: 45 C Maksymalna głębokość zasysania: 8 m Przyłącze po stronie ssącej G1 dla JES, G1¼ dla JE Przyłącze po stronie tłocznej G1 SKRÓT IDENTYFIKACYJNY JES JES M 6 Moc HPx10 Jednofazowa Mo d e l SKRÓT IDENTYFIKACYJNY JE JE M 120 Moc HPx100 Jednofazowa Mo d e l DANE TECHNICZNE SILNIKA Silniki o wysokiej sprawności energetycznej IE2 od 0,75kW Silnik asynchroniczny zamknięty 2-biegunowy z wymuszoną wentylacją wewnętrzną Klasa izolacji F Stopień ochrony IP44 (na życzenie IP55) Napięcie jednofazowe 230V ±10% 50Hz, napięcie trójfazowe 230/400V ±10% 50Hz Stały kondensator i wbudowane zabezpieczenie termiczno-prądowe dla silnika jednofazowego Zabezpieczenie dla wersji trójfazowej w gestii użytkownika MATERIAŁY Korpus pompy, wspornik, tarcza uszczelnienia, obudowa silnika i pokrywa wentylatora Wał z AISI 303 (część w kontakcie z cieczą) Wirnik do JE, z PPE+PS wzmocnionego włóknem szklanym dla JES Uszczelnienie mechaniczne z Ceramiki/Węgla/NBR PULPITY 1EPBH AKCESORIA (na życzenie) Zbiornik 5 litrów 10 bar ¾ EPDM Zbiornik 24 litrów 8 bar 1 EPDM Zbiornik 24 litrów 10 bar 1 EPDM Pływak 5 metrów PVC z przeciwwagą Pływak 10 metrów PVC z przeciwwagą Presostat SQUARE-D FSG-2 1,4 4,6 bar G¼ F Presostat FYG-22 2,8 7 bar G¼ F Presscomfort Regulator ciśnienia Press o Matic System sterowania o zmiennej prędkości (zasilanie jednofazowe 230V±10% wyjście trójfazowe 220V maksymalna moc silnika 2,2 kw 3 HP) E-drive - Przemiennik częstotliwości Your Life, our Quality. Worldwide. 2 Residential

2 TABELA OSIĄGÓW JES Q=Przepływ Jednofazowa Trójfazowa l/min V 230/400V [HP] [kw] m 3 /h 0,3 1,2 2,4 2,7 H=Ciśnienie [m] JESM 5 JES 5 0,5 0,37 28,0 23,0 15,0 11,5 JESM 6 JES 6 0,6 0,44 31,5 26,0 17,0 13,5 JESM 8 JES 8 0,8 0,6 37,0 29,0 20,0 16,0 WYMIARY JES TABELA WYMIARÓW Model Wymiary [mm] Masa A L [2] [1] [2] [1] [kg] JES(M) ,6 JES(M) ,8 JES(M) ,0 [1]= Tylko trójfazowe [2]= Tylko jednofazowe INSTALACJA W celu prawidłowej instalacji systemu zaleca się zastosowanie zaworu zwrotnego po stronie ssącej i wsporników mocujących do rur. ZAWÓR ZASUWA ZAWÓR ZWROTNY POMPA FILTR Z ZAWOREM ZWROTNYM RYSUNEK PRZEKROJOWY JES Your Life, our Quality. Worldwide. 3 Residential

3 Odn. Nazwa Materiał Odn. Nazwa Materiał 1 Korpus pompy AISI Pierścień kompensacyjny Stal C70 3 Wspornik silnika AISI Cięgno Fe 42 cynkowany 4 Tarcza uszczelnienia AISI Kondensator [2] - 6 Wał AISI 303 (część w kontakcie z cieczą) 24 Korek zalewowy PA6 7 Wirnik PPE+PS wzmocnione włóknem szklanym 25 Korek spustowy PA6 9 Zespół Venturiego + dyfuzor PPE+PS wzmocnione włóknem szklanym 26 Pierścień OR NBR 11 Uszczelnienie mechaniczne Ceramika/Węgiel/NBR 28 Pierścień OR NBR 12 Stojan silnika - 30 Element dystansowy uszczelnienia mechanicznego Mosiądz 13 Pokrywa silnika Aluminium 31 Element dystansowy tarczy/uszczelki AISI Wentylator PA6 34 Nakrętka [1] AISI Pokrywa wentylatora Fe P04 cynkowana 36 Obudowa silnika AISI Łączówka zaciskowa - 56 Uszczelka łączówki zaciskowej NBR 17 Pokrywa łączówki zaciskowej PA66 wzmocnione włóknem szklanym 58 Dławik kablowy - 18 Podkładka chroniąca przed odpryskami NBR 77 Pierścień OR NBR 19 Łożysko (strona pompy) - 78 Pierścień OR NBR 20 Łożysko (po stronie silnika) Śruba (korpus pompy) Stal nierdzewna A2 UNI7323 [1]= Tylko dla trójfazowych [2]= Tylko dla jednofazowych USZCZELNIENIE MECHANICZNE JES Odn. Nazwa Materiał A Część obrotowa Ceramika B Część stała Węgiel C Pierścień OR NBR D Pierścień OR NBR E Pierścień OR NBR F Sprężyna AISI 316 G Konstrukcja/rama AISI 304 TABELA DANYCH ELEKTRYCZNYCH JES Kondensator P 1 Pobór prądu Jednofazowa Trójfazowa Jednofazowa [A] 230V 230/400V [HP] [kw] µf V Jednofazowa Trójfazowa Jednofazowa Trójfazowa c [kw] [kw] 230V 230V 400V JESM 5 JES 5 0,5 0, ,44 0,43 2,1 1,5 0,85 JESM 6 JES 6 0,6 0, ,54 0,49 2,4 1,9 1,1 JESM 8 JES 8 0,8 0,6 12, ,63 0,58 3,0 2,25 1,3 Your Life, our Quality. Worldwide. 4 Residential

4 TABELA OSIĄGÓW JE Q=Przepływ Jednofazowa Trójfazowa l/min V 230/400V [HP] [kw] m 3 /h 1,2 1,8 2,4 3 3,6 4,2 4,5 H=Ciśnienie [m] JEM 80 JE 80 0,8 0,6 33,0 29,0 26,5 23,5 20,5 18,0 - JEM 100 JE ,75 37,0 33,5 30,0 27,0 24,0 21,0 - JEM 120 JE 120 1,2 0,88 41,0 37,0 34,0 30,5 27,5 24,5 - JEM 150 JE 150 1,5 1,1 49,0 44,5 40,5 37,0 34,0 31,0 29,5 WYMIARY JE TABELA WYMIARÓW Model Wymiary [mm] Masa A B L M M1 N N1 R W [kg] [2] [1] [2] [1] [2] [1] [2] [1] JE(M) ,5 10,5 JE(M) ,0 12,0 JE(M) ,5 12,5 JE(M) ,5 215,5 433,5 433,5 111,5 111, ,5 14,1 16,4 [1]= Tylko trójfazowe [2]= Tylko jednofazowe INSTALACJA ZASUWA W celu prawidłowej instalacji systemu zaleca się zastosowanie zaworu zwrotnego po stronie ssącej i wsporników mocujących do rur. ZAWÓR ZAWÓR ZWROTNY POMPA FILTR Z ZAWOREM ZWROTNYM RYSUNEK PRZEKROJOWY JE Your Life, our Quality. Worldwide. 5 Residential

5 Odn. Nazwa Materiał Odn. Nazwa Materiał 1 Korpus pompy AISI Kondensator [2] - 3 Wspornik silnika AISI Korek do zalewania PA6 4 Tarcza uszczelnienia AISI Korek spustowy PA6 6 Wał AISI 303 (część w kontakcie z cieczą) 26 Pierścień OR NBR 7 Wirnik AISI Pierścień OR NBR 9 Zespół Venturiego + dyfuzor PPE+PS wzmocnione włóknem szklanym 31 Element dystansowy tarczy/uszczelnienia AISI Uszczelnienie mechaniczne Ceramika/Węgiel/NBR 32 Wpust AISI Stojan silnika - 34 Nakrętka wirnika AISI Pokrywa silnika Aluminium 36 Obudowa silnika AISI Wentylator PA6 43 Element dystansowy dyfuzora PPE+PS wzmocnione włóknem szklanym 15 Pokrywa wentylatora AISI Uszczelka skrzynki zaciskowej NBR 16 Łączówka zaciskowa - 58 Dławik kablowy - 17 Pokrywa łączówki zaciskowej PA66 wzmocnione włóknem szklanym 77 Pierścień OR NBR 18 Podkładka chroniąca przed rozpryskami NBR 78 Pierścień OR NBR 19 Łożysko (strona pompy) - 93 Pierścień uszczelniający [1] NBR 20 Łożysko (po stronie silnika) Zabezpieczenie silnika [2] - 21 Pierścień kompensacyjny Stal C Śruba (korpus pompy) Stal nierdzewna A2 UNI Cięgno Fe 42 cynkowany [1]=Tylko do IP 55 [2]= Tylko dla jednofazowych USZCZELNIENIE MECHANICZNE JE Odn. Nazwa Materiał A Część obrotowa Ceramika B Część stała Węgiel C Pierścień OR NBR D Pierścień OR NBR E Pierścień OR NBR F Sprężyna AISI 316 G Konstrukcja/rama AISI 304 TABELA DANYCH ELEKTRYCZNYCH JE Sprawność Kondensator Sprawność (%) P Pobór prądu Jedno- Trój- Jednofazowa Trójfazowa 1 Jedno- Trój- [A] fazowa fazowa [HP] [kw] Jedno- Trój- µf V η % fazowa fazowa Jednofazowa Trójfazowa 230V 230/400V fazowa fazowa c 50% 75% 100% [kw] [kw] 230V 230V 400V JEM 80 JE 80 0,8 0, ,05 0,97 4,7 3,3 1,9 JEM 100 JE ,75 - IE ,2 80,9 81,3 1,33 1,13 6,4 3,5 2,0 JEM 120 JE 120 1,2 0,88 - IE ,2 80,9 81,3 1,39 1,15 6,7 3,6 2,1 JEM 150 JE 150 1,5 1,1 - IE ,7 82,5 83,0 1,70 1,80 7,6 5,5 3,2 TABELA POZIOMU HAŁASU JE L pa - db(a)* Jednofazowa Trójfazowa 230V 230/400V [HP] [kw] JEM 80 JE 80 0,8 0,6 71 JEM 100 JE ,75 71 JEM 120 JE 120 1,2 0,88 71 JEM 150 JE 150 1,5 1,1 76 * Średnia wartość poziomu hałasu odczytana w odległości 1 m od pompy elektrycznej. Tolerancja ± 2,5 db. Your Life, our Quality. Worldwide. 6 Residential
