Zawór membranowy T4 z aktuatorem pneumatycznym

Transkrypt

1 Informacje ogólne: Materiał zaworu: Uszczelnienie Dostępne średnice PVC-U / PP / PVDF EPDM / FPM PTFE-EPDM DN15 DN50 d20 d63 ½ 2 Typy połączenia zaworu PVC-U Gniazdo do klejenia DIN / ASTM / JIS Króciec do klejenia DIN Kołnierz z luźnym pierścieniem DIN / ANSI Kołnierz ze stałym pierścieniem DIN / ANSI / JIS / BS PP Gniazdo do zgrzewania Króciec do zgrzewania DIN DIN Cechy zaworu: - otwarcie następuje już przy średniej wartości ciśnienia - odporny na zjawisko korozji - długi czas eksploatacji zaworu, bez potrzeby serwisowania - idealny dla mediów agresywnych i brudnych - łatwa instalacja i deinstalacja - prosta wymiana membrany - Możliwość przyłączenia elektrozaworu bądź aktuatora pneumatycznego Dostępne ustawienia aktuatora: - NO - NC - DA Akcesoria: PVDF Króciec do zgrzewania DIN Gniazdo do zgrzewania DIN Kołnierz ze stałym pierścieniem DIN / ANSI / JIS / BS Ciśnienie robocze DN15 / d20 / ½ DN50 / d63 / 2 PN10 Przykładowa specyfikacja produktu DN25, PVC, szary z gniazdem do klejenia PVC-U o średnicy d32, PN6, uszczelnienie EPDM z membraną EPDM, pakowany pojedynczo. Niniejszy dokument stanowi jedynie broszurę informacyjną. Asortyment producenta jest stale poszerzany, a produkty mogą ulegać zmianom. - elektrozawór 3/2 1 www. dzv.com.pl

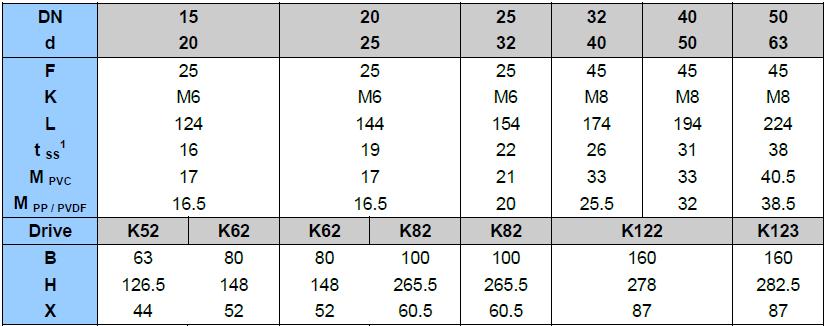

2 PVC-U / PP Typ połączenia: PVC-U króciec klejone PP / PVDF króciec zgrzewane 1 SS klejony króciec 2 www. dzv.com.pl

3 PVC-U / PP Typ połączenia: PVC-U gniazdo gwintowane PP / PVDF gniazdo zgrzewane 1 TSO gniazdo gwintowane 2 SSO gniazdo klejone 3 FSO gniazdo zgrzewane 3 www. dzv.com.pl

4 PVC-U / PP Typ połączenia: PVC-U kołnierz z luźnym pierścieniem / kołnierz ze stałym pierścieniem PP kołnierz z luźnym pierścieniem / kołnierz ze stałym pierścieniem 1 BF kołnierz z luźnym pierścieniem 2 FF kołnierz ze stałym pierścieniem - brak * - tylko dla zaworów PP 4 www. dzv.com.pl

5 PVC-U / PP Typ połączenia: PP / PVDF kołnierz ze stałym pierścieniem 5 www. dzv.com.pl

6 Legenda: 1. Aktuator pneumatyczny 2. Membrana 3. Adaptor pod połączenie kołnierzowe 4. Pierścień kołnierza 5. Końcówka do montażu kołnierza 6. Podkładka 7. Śruba 8. Zaślepka 9. O-Ring 10. Końcówka montażowa 11. Nakrętka Akcesoria Cechy zaworu: - Pełni funkcję elektrozaworu 3/2 ze standardową cewką - Stopień ochrony IP65 z wtyczką na przewód - Możliwość ręcznego sterowania zaworem - dodatkowe złącze G ¼ i złącze zasilające na przewód 6 mm Materiał: - korpus; tw. sztuczne Poliamida (PA) - śruba; mosiądz niklowany - uszczelnienie; NBR Zasilanie: - 24 V DC Nr przedmiotu: V AC Nr przedmiotu: www. dzv.com.pl

7 Elektryczny wskaźnik położenia Dane techniczne: Materiał Korpusu: Pokrywy: Połączenie : Zakres temp. pracy: Napięcie: Poziom ochrony: Poliamina (PA) Poliwęglan (PC) PG11 nakrętka od -10 o C do 80 o C V AC/DC V AC/DC IP65 Elektropneumatyczny pozycjoner Dane techniczne: Materiał: Uszczelnienie: Medium sterujące: Aluminium i plastik NBR / FKM Powietrze lub gaz neutralny filtrowany, odolejony lub zaolejony Połączenie: G 1/8 Ciśnienie robocze: Ciś. medium ster. maksymalnie do 10 bar Temperatura medium: od 0 o C do 60 o C Otoczenia: od 0 o C do 50 o C Sygnał cewki sterującej: Poziom ochrony: Napięcie: Zabezpieczenie dodatkowe: 0-10 V 0-20 ma 4-20 ma IP65 24V W wypadku zaniku napięcia, zawór opcjonalnie może pozostać w swojej pozycji, lub być tylko wentylowany. 7 www. dzv.com.pl

8 p DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 1 bar 70 l/min 95 l/min 250 l/min 450 l/min 500 l/min 880 l/min 1100 l/min 1700 l/min 2700 l/min 4000 l/min 8 www. dzv.com.pl

9 Ciśnienie sterowania dla aktuatora pneumatycznego DN d Aktuator Maksymalne dopuszczalne ciśnienie Ciśnienie dla materiału uszczelniającego medium EPDM / FPM EPDM / PTFE sterującego bar bar K-52-NC 10 5 K-62-NC - 10 K-62-NC K-82-NC K-82-NC K-122-NC K-122-NC K-123-NC www. dzv.com.pl

10 10 www. dzv.com.pl
