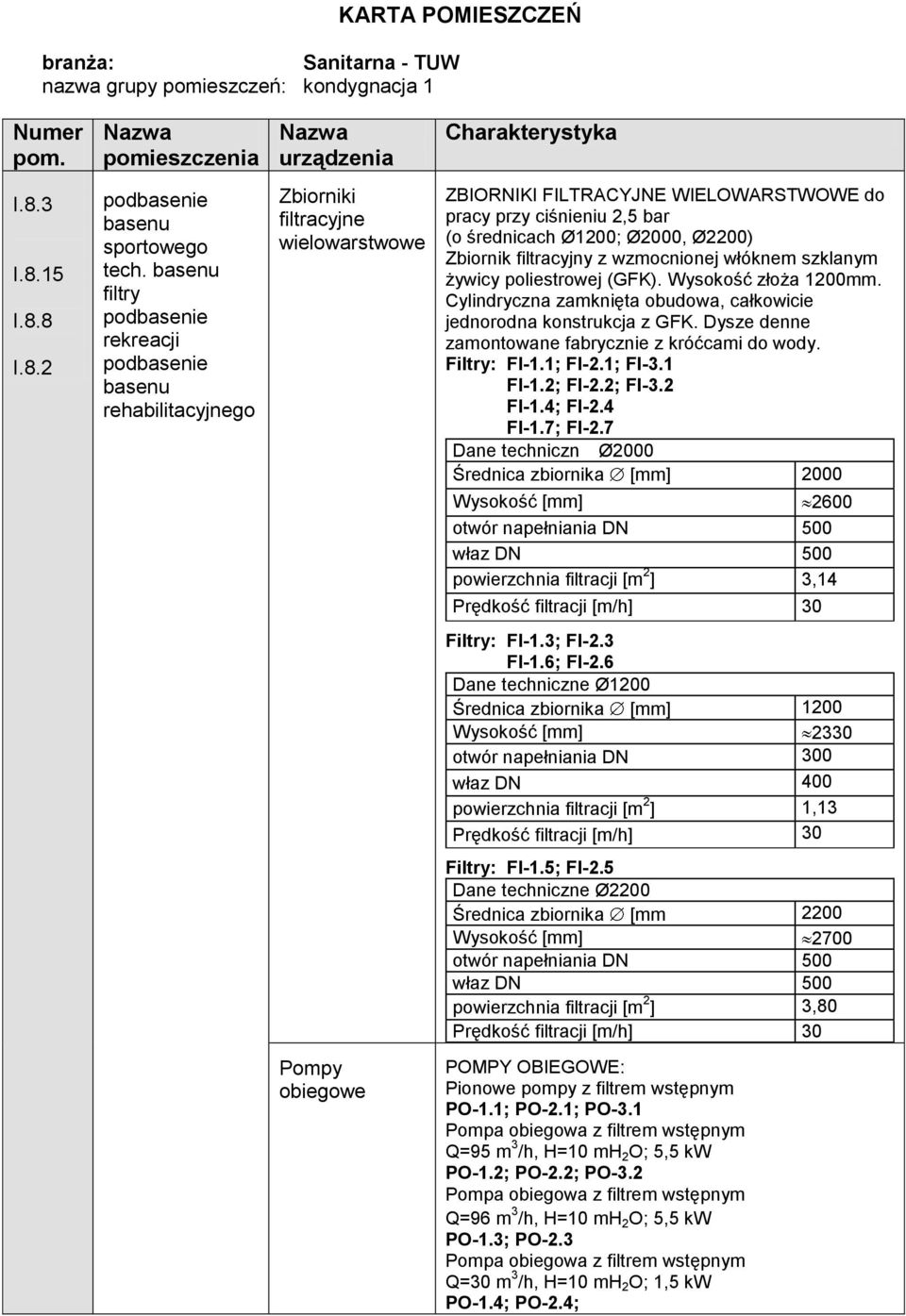

1 KARTA POMIESZCZEŃ branża: Sanitarna - TUW nazwa grupy pomieszczeń: kondygnacja 1 Numer pom. Nazwa pomieszczenia Nazwa urządzenia Charakterystyka I.8.3 I.8.15 I.8.8 I.8.2 basenu sportowego tech. basenu filtry rekreacji basenu rehabilitacyjnego Zbiorniki filtracyjne wielowarstwowe ZBIORNIKI FILTRACYJNE WIELOWARSTWOWE do pracy przy ciśnieniu 2,5 bar (o średnicach Ø1200; Ø2000, Ø2200) Zbiornik filtracyjny z wzmocnionej włóknem szklanym żywicy poliestrowej (GFK). Wysokość złoża 1200mm. Cylindryczna zamknięta obudowa, całkowicie jednorodna konstrukcja z GFK. Dysze denne zamontowane fabrycznie z króćcami do wody. Filtry: FI-1.1; FI-2.1; FI-3.1 FI-1.2; FI-2.2; FI-3.2 FI-1.4; FI-2.4 FI-1.7; FI-2.7 Dane techniczn Ø2000 Średnica zbiornika [mm] 2000 Wysokość [mm] 2600 otwór napełniania DN 500 właz DN 500 powierzchnia filtracji [m 2 ] 3,14 Filtry: FI-1.3; FI-2.3 FI-1.6; FI-2.6 Dane techniczne Ø1200 Średnica zbiornika [mm] 1200 Wysokość [mm] 2330 otwór napełniania DN 300 właz DN 400 powierzchnia filtracji [m 2 ] 1,13 Filtry: FI-1.5; FI-2.5 Dane techniczne Ø2200 Średnica zbiornika [mm 2200 Wysokość [mm] 2700 otwór napełniania DN 500 właz DN 500 powierzchnia filtracji [m 2 ] 3,80 Pompy obiegowe POMPY OBIEGOWE: Pionowe pompy z filtrem wstępnym PO-1.1; PO-2.1; PO-3.1 Q=95 m 3 /h, H=10 mh 2 O; 5,5 kw PO-1.2; PO-2.2; PO-3.2 Q=96 m 3 /h, H=10 mh 2 O; 5,5 kw PO-1.3; PO-2.3 Q=30 m 3 /h, H=10 mh 2 O; 1,5 kw PO-1.4; PO-2.4;

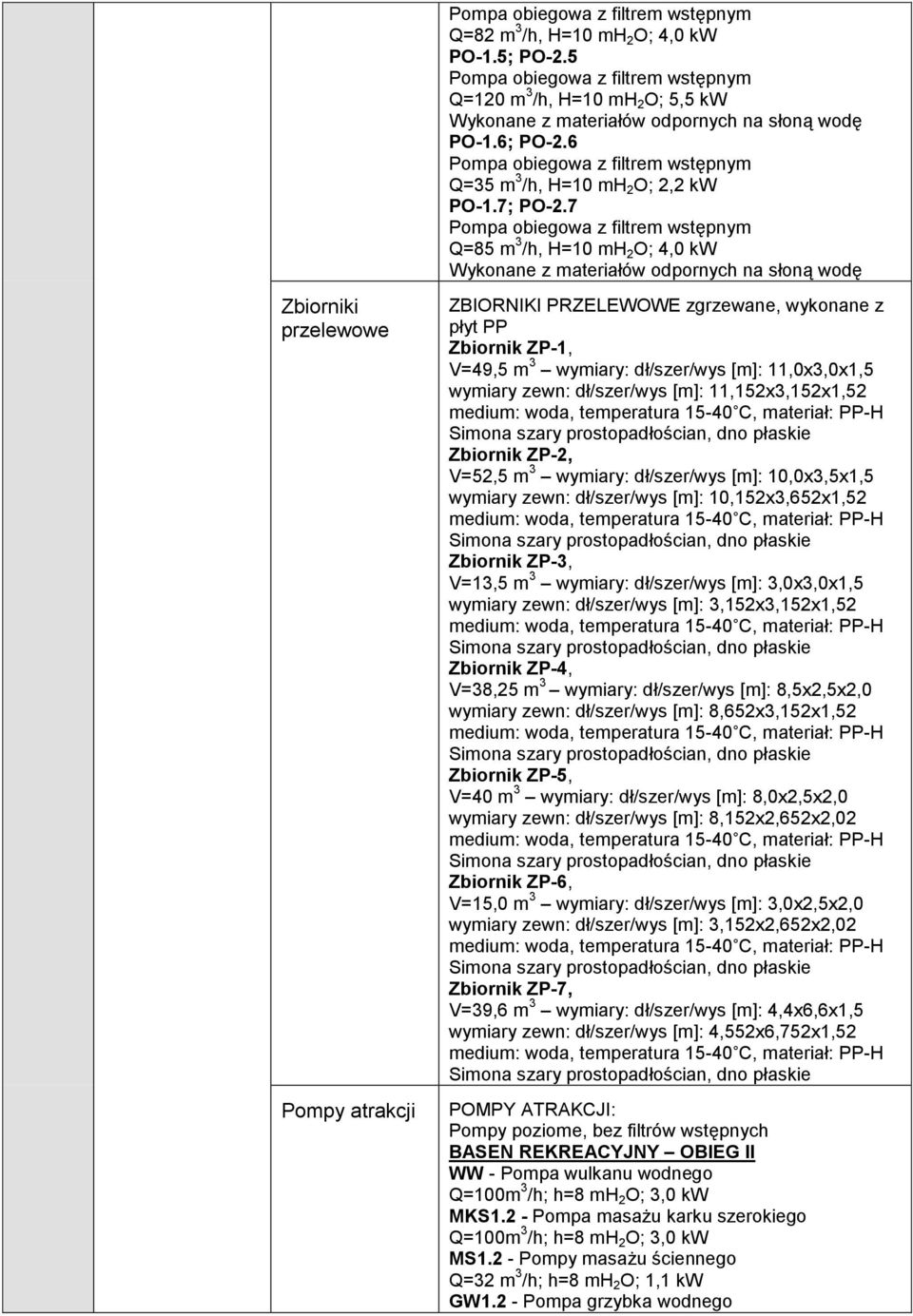

2 Q=82 m 3 /h, H=10 mh 2 O; 4,0 kw PO-1.5; PO-2.5 Q=120 m 3 /h, H=10 mh 2 O; 5,5 kw Wykonane z materiałów odpornych na słoną wodę PO-1.6; PO-2.6 Q=35 m 3 /h, H=10 mh 2 O; 2,2 kw PO-1.7; PO-2.7 Q=85 m 3 /h, H=10 mh 2 O; 4,0 kw Wykonane z materiałów odpornych na słoną wodę Zbiorniki przelewowe Pompy atrakcji ZBIORNIKI PRZELEWOWE zgrzewane, wykonane z płyt PP Zbiornik ZP-1, V=49,5 m 3 wymiary: dł/szer/wys [m]: 11,0x3,0x1,5 wymiary zewn: dł/szer/wys [m]: 11,152x3,152x1,52 Zbiornik ZP-2, V=52,5 m 3 wymiary: dł/szer/wys [m]: 10,0x3,5x1,5 wymiary zewn: dł/szer/wys [m]: 10,152x3,652x1,52 Zbiornik ZP-3, V=13,5 m 3 wymiary: dł/szer/wys [m]: 3,0x3,0x1,5 wymiary zewn: dł/szer/wys [m]: 3,152x3,152x1,52 Zbiornik ZP-4, V=38,25 m 3 wymiary: dł/szer/wys [m]: 8,5x2,5x2,0 wymiary zewn: dł/szer/wys [m]: 8,652x3,152x1,52 Zbiornik ZP-5, V=40 m 3 wymiary: dł/szer/wys [m]: 8,0x2,5x2,0 wymiary zewn: dł/szer/wys [m]: 8,152x2,652x2,02 Zbiornik ZP-6, V=15,0 m 3 wymiary: dł/szer/wys [m]: 3,0x2,5x2,0 wymiary zewn: dł/szer/wys [m]: 3,152x2,652x2,02 Zbiornik ZP-7, V=39,6 m 3 wymiary: dł/szer/wys [m]: 4,4x6,6x1,5 wymiary zewn: dł/szer/wys [m]: 4,552x6,752x1,52 POMPY ATRAKCJI: Pompy poziome, bez filtrów wstępnych BASEN REKREACYJNY OBIEG II WW - Pompa wulkanu wodnego Q=100m 3 /h; h=8 mh 2 O; 3,0 kw MKS1.2 - Pompa masażu karku szerokiego Q=100m 3 /h; h=8 mh 2 O; 3,0 kw MS1.2 - Pompy masażu ściennego Q=32 m 3 /h; h=8 mh 2 O; 1,1 kw GW1.2 - Pompa grzybka wodnego

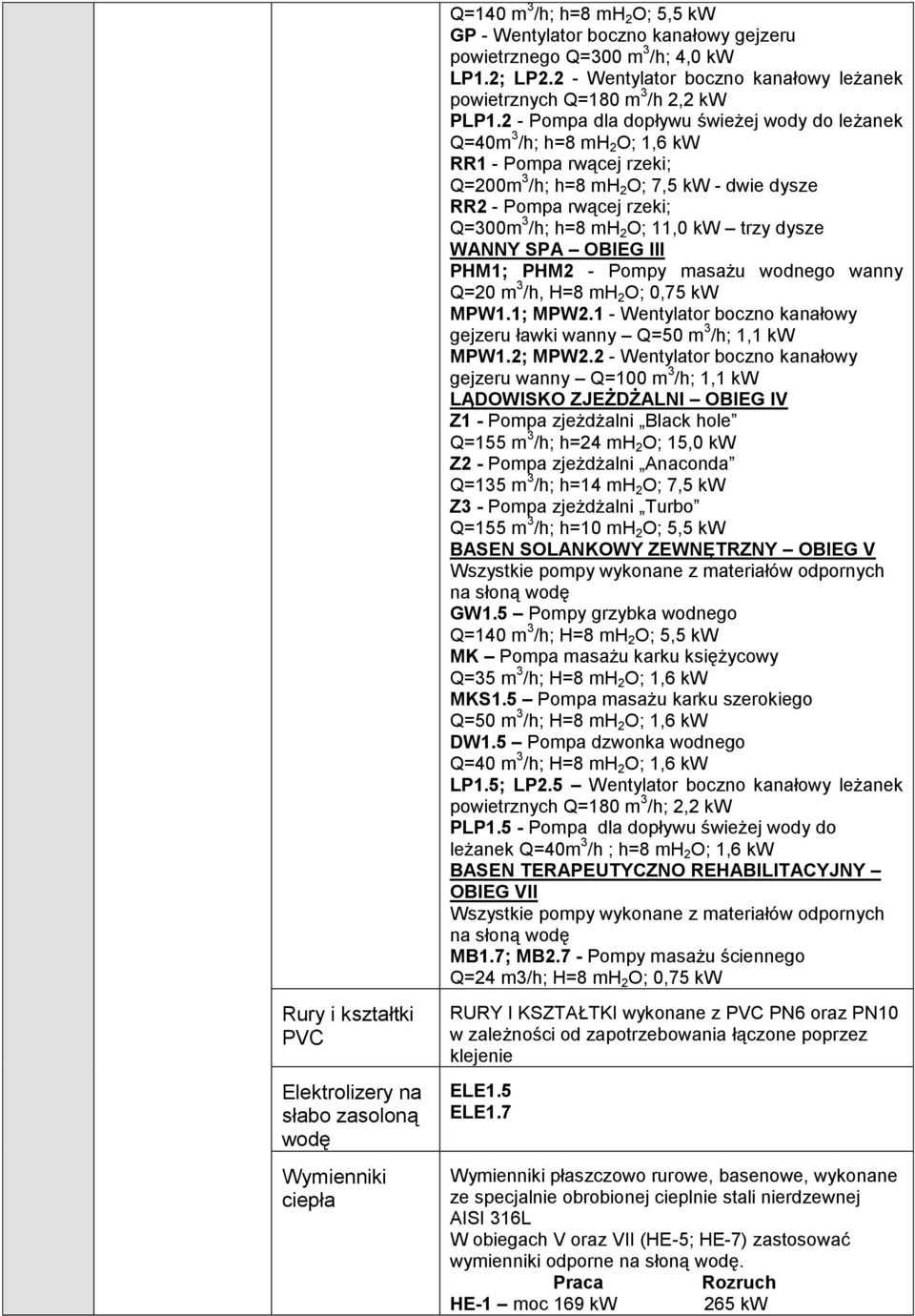

3 Q=140 m 3 /h; h=8 mh 2 O; 5,5 kw GP - Wentylator boczno kanałowy gejzeru powietrznego Q=300 m 3 /h; 4,0 kw LP1.2; LP2.2 - Wentylator boczno kanałowy leżanek powietrznych Q=180 m 3 /h 2,2 kw PLP1.2 - Pompa dla dopływu świeżej wody do leżanek Q=40m 3 /h; h=8 mh 2 O; 1,6 kw RR1 - Pompa rwącej rzeki; Q=200m 3 /h; h=8 mh 2 O; 7,5 kw - dwie dysze RR2 - Pompa rwącej rzeki; Q=300m 3 /h; h=8 mh 2 O; 11,0 kw trzy dysze WANNY SPA OBIEG III PHM1; PHM2 - Pompy masażu wodnego wanny Q=20 m 3 /h, H=8 mh 2 O; 0,75 kw MPW1.1; MPW2.1 - Wentylator boczno kanałowy gejzeru ławki wanny Q=50 m 3 /h; 1,1 kw MPW1.2; MPW2.2 - Wentylator boczno kanałowy gejzeru wanny Q=100 m 3 /h; 1,1 kw LĄDOWISKO ZJEŻDŻALNI OBIEG IV Z1 - Pompa zjeżdżalni Black hole Q=155 m 3 /h; h=24 mh 2 O; 15,0 kw Z2 - Pompa zjeżdżalni Anaconda Q=135 m 3 /h; h=14 mh 2 O; 7,5 kw Z3 - Pompa zjeżdżalni Turbo Q=155 m 3 /h; h=10 mh 2 O; 5,5 kw BASEN SOLANKOWY ZEWNĘTRZNY OBIEG V Wszystkie pompy wykonane z materiałów odpornych na słoną wodę GW1.5 Pompy grzybka wodnego Q=140 m 3 /h; H=8 mh 2 O; 5,5 kw MK Pompa masażu karku księżycowy Q=35 m 3 /h; H=8 mh 2 O; 1,6 kw MKS1.5 Pompa masażu karku szerokiego Q=50 m 3 /h; H=8 mh 2 O; 1,6 kw DW1.5 Pompa dzwonka wodnego Q=40 m 3 /h; H=8 mh 2 O; 1,6 kw LP1.5; LP2.5 Wentylator boczno kanałowy leżanek powietrznych Q=180 m 3 /h; 2,2 kw PLP1.5 - Pompa dla dopływu świeżej wody do leżanek Q=40m 3 /h ; h=8 mh 2 O; 1,6 kw BASEN TERAPEUTYCZNO REHABILITACYJNY OBIEG VII Wszystkie pompy wykonane z materiałów odpornych na słoną wodę MB1.7; MB2.7 - Pompy masażu ściennego Q=24 m3/h; H=8 mh 2 O; 0,75 kw Rury i kształtki PVC Elektrolizery na słabo zasoloną wodę Wymienniki ciepła RURY I KSZTAŁTKI wykonane z PVC PN6 oraz PN10 w zależności od zapotrzebowania łączone poprzez klejenie ELE1.5 ELE1.7 Wymienniki płaszczowo rurowe, basenowe, wykonane ze specjalnie obrobionej cieplnie stali nierdzewnej AISI 316L W obiegach V oraz VII (HE-5; HE-7) zastosować wymienniki odporne na słoną wodę. Praca Rozruch HE-1 moc 169 kw 265 kw

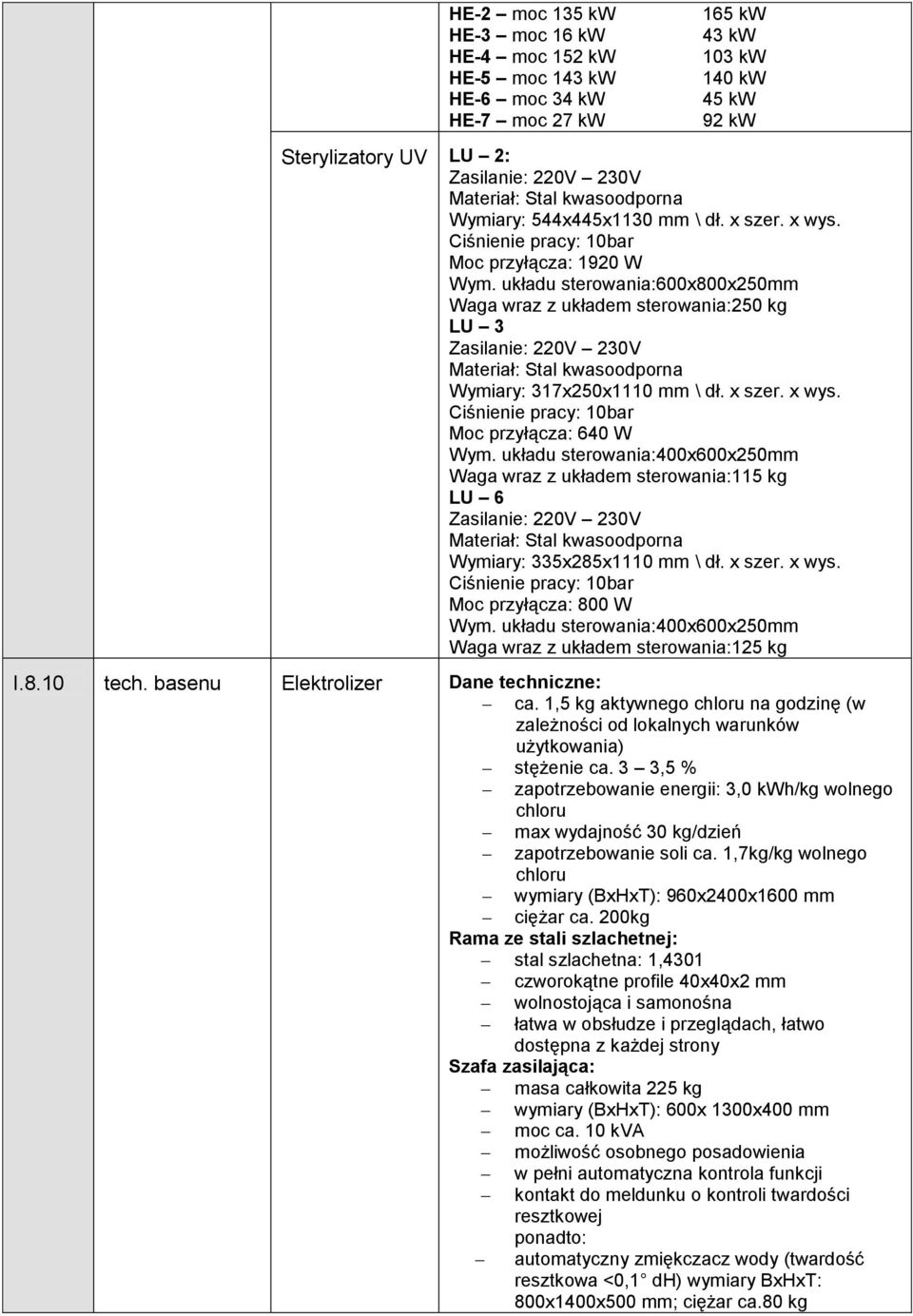

4 HE-2 moc 135 kw HE-3 moc 16 kw HE-4 moc 152 kw HE-5 moc 143 kw HE-6 moc 34 kw HE-7 moc 27 kw 165 kw 43 kw 103 kw 140 kw 45 kw 92 kw Sterylizatory UV LU 2: Wymiary: 544x445x1130 mm \ dł. x szer. x wys. Moc przyłącza: 1920 W Wym. układu sterowania:600x800x250mm Waga wraz z układem sterowania:250 kg LU 3 Wymiary: 317x250x1110 mm \ dł. x szer. x wys. Moc przyłącza: 640 W Wym. układu sterowania:400x600x250mm Waga wraz z układem sterowania:115 kg LU 6 Wymiary: 335x285x1110 mm \ dł. x szer. x wys. Moc przyłącza: 800 W Wym. układu sterowania:400x600x250mm Waga wraz z układem sterowania:125 kg I.8.10 tech. basenu Elektrolizer Dane techniczne: ca. 1,5 kg aktywnego chloru na godzinę (w zależności od lokalnych warunków użytkowania) stężenie ca. 3 3,5 % zapotrzebowanie energii: 3,0 kwh/kg wolnego chloru max wydajność 30 kg/dzień zapotrzebowanie soli ca. 1,7kg/kg wolnego chloru wymiary (BxHxT): 960x2400x1600 mm ciężar ca. 200kg Rama ze stali szlachetnej: stal szlachetna: 1,4301 czworokątne profile 40x40x2 mm wolnostojąca i samonośna łatwa w obsłudze i przeglądach, łatwo dostępna z każdej strony Szafa zasilająca: masa całkowita 225 kg wymiary (BxHxT): 600x 1300x400 mm moc ca. 10 kva możliwość osobnego posadowienia w pełni automatyczna kontrola funkcji kontakt do meldunku o kontroli twardości resztkowej ponadto: automatyczny zmiękczacz wody (twardość resztkowa <0,1 dh) wymiary BxHxT: 800x1400x500 mm; ciężar ca.80 kg

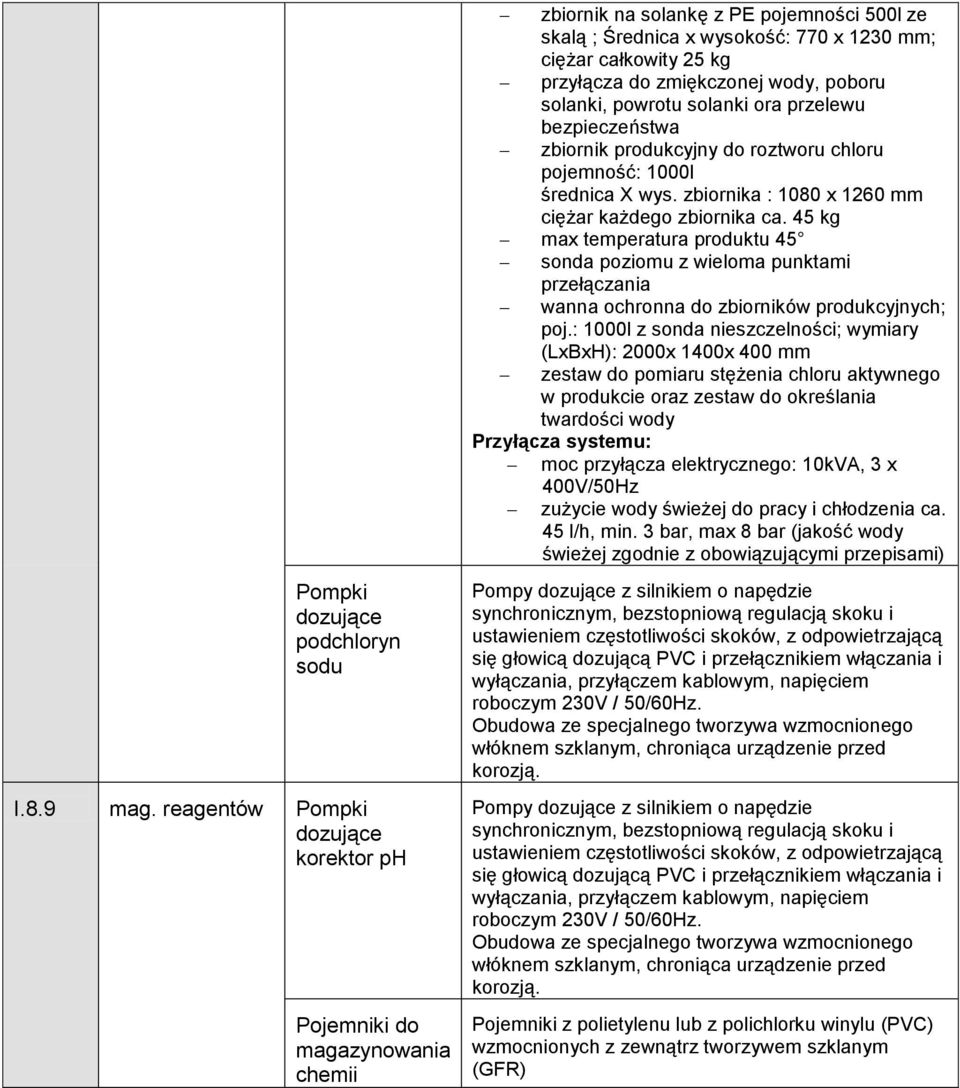

5 zbiornik na solankę z PE pojemności 500l ze skalą ; Średnica x wysokość: 770 x 1230 mm; ciężar całkowity 25 kg przyłącza do zmiękczonej wody, poboru solanki, powrotu solanki ora przelewu bezpieczeństwa zbiornik produkcyjny do roztworu chloru pojemność: 1000l średnica X wys. zbiornika : 1080 x 1260 mm ciężar każdego zbiornika ca. 45 kg max temperatura produktu 45 sonda poziomu z wieloma punktami przełączania wanna ochronna do zbiorników produkcyjnych; poj.: 1000l z sonda nieszczelności; wymiary (LxBxH): 2000x 1400x 400 mm zestaw do pomiaru stężenia chloru aktywnego w produkcie oraz zestaw do określania twardości wody Przyłącza systemu: moc przyłącza elektrycznego: 10kVA, 3 x 400V/50Hz zużycie wody świeżej do pracy i chłodzenia ca. 45 l/h, min. 3 bar, max 8 bar (jakość wody świeżej zgodnie z obowiązującymi przepisami) Pompki dozujące podchloryn sodu I.8.9 mag. reagentów Pompki dozujące korektor ph Pojemniki do magazynowania chemii Pompy dozujące z silnikiem o napędzie synchronicznym, bezstopniową regulacją skoku i ustawieniem częstotliwości skoków, z odpowietrzającą się głowicą dozującą PVC i przełącznikiem włączania i wyłączania, przyłączem kablowym, napięciem roboczym 230V / 50/60Hz. Obudowa ze specjalnego tworzywa wzmocnionego włóknem szklanym, chroniąca urządzenie przed korozją. Pompy dozujące z silnikiem o napędzie synchronicznym, bezstopniową regulacją skoku i ustawieniem częstotliwości skoków, z odpowietrzającą się głowicą dozującą PVC i przełącznikiem włączania i wyłączania, przyłączem kablowym, napięciem roboczym 230V / 50/60Hz. Obudowa ze specjalnego tworzywa wzmocnionego włóknem szklanym, chroniąca urządzenie przed korozją. Pojemniki z polietylenu lub z polichlorku winylu (PVC) wzmocnionych z zewnątrz tworzywem szklanym (GFR)
