POMPY ELEKTRYCZNE SAMOZASYSAJĄCE z AISI 304

Transkrypt

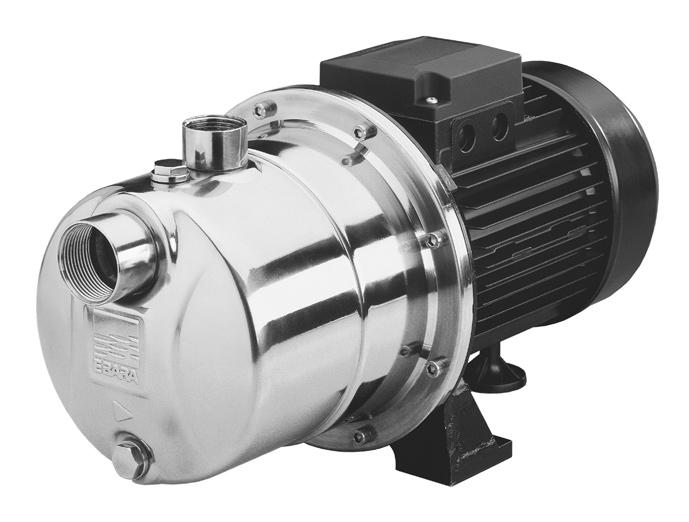

1 Pompy samozasysające ze stali nierdzewnej AISI 304. ZASTOSOWANIA Dostarczanie wody pitnej Podnoszenie ciśnienia wody w gospodarstwach domowych Nawadnianie niewielkich ogrodów Opróżnianie zbiorników i basenów Przemieszczanie czystej wody WŁAŚCIWOŚCI TECHNICZNE Praktyczna Łatwa do przemieszczania Lekka CHARAKTERYSTYKI HYDRAULICZNE (według ISO 9906 Załącznik A) DANE TECHNICZNE POMPY Maksymalne ciśnienie robocze: 6 bar Maksymalna temperatura cieczy: 45 C Maksymalna głębokość zasysania: 8 m Przyłącze po stronie ssącej G1 dla JESX, G1¼ dla JEX Przyłącze po stronie tłocznej G1 DANE TECHNICZNE POMPY Silniki o wysokiej sprawności energetycznej IE2 od 0,75kW Silnik asynchroniczny 2-biegunowy z wymuszoną wentylacją Klasa izolacji F Stopień ochrony IP54 (na życzenie IP55) Napięcie jednofazowe 230V ±10% 50Hz, napięcie trójfazowe 230/400V ±10% 50Hz Stały kondensator i wbudowane zabezpieczenie termiczno-prądowe dla silnika jednofazowego Zabezpieczenie dla wersji trójfazowej w gestii użytkownika MATERIAŁY Korpus pompy i tarcza uszczelnienia Wał z AISI 303 (część w kontakcie z cieczą) Wirnik do JEX, z PPE+PS wzmocnionego włóknem szklanym do JESX Uszczelnienie mechaniczne z Ceramiki/Węgla/NBR Wspornik i obudowa silnika z aluminium SKRÓT IDENTYFIKACYJNY JESX PULPITY 1EPBH JES X M 6 SKRÓT IDENTYFIKACYJNY JEX JE X M 120 Moc HPx10 Jednofazowa Obudowa silnika z aluminium Mo d e l Moc HPx100 Je d n o f a z o w a AKCESORIA (na życzenie) Zbiornik 5 litrów 10 bar ¾ EPDM Zbiornik 24 litrów 8 bar 1 EPDM Zbiornik 24 litrów 10 bar 1 EPDM Pływak 5 metrów PVC z przeciwwagą Pływak 10 metrów PVC z przeciwwagą Presostat SQUARE-D FSG-2 1,4 4,6 bar G¼ F Presostat FYG-22 2,8 7 bar G¼ F Presscomfort Regulator ciśnienia Press o Matic System sterowania o zmiennej prędkości (zasilanie jednofazowe 230V±10% wyjście trójfazowe 220V maksymalna moc silnika 2,2 kw 3 HP) E-drive Przemiennik częstotliwości Obudowa silnika z aluminium 150 Mo d e l Your Life, our Quality. Worldwide. 7 Residential

2 TABELA OSIĄGÓW JESX Q=Przepływ Jednofazowa Trójfazowa l/min V 230/400V [HP] [kw] m 3 /h 0,3 1,2 2,4 2,7 H=Ciśnienie [m] JESXM 5 JESX 5 0,5 0,37 28,0 23,0 15,0 11,5 JESXM 6 JESX 6 0,6 0,44 31,5 26,0 17,0 13,5 JESXM 8 JESX 8 0,8 0,6 37,0 29,0 20,0 16,0 WYMIARY JESX TABELA WYMIARÓW Model Wymiary [mm] Masa [1] [2] [kg] H3 H4 JESX(M) ,1 JESX(M) ,5 JESX(M) ,1 [1]= Tylko trójfazowe [2]= Tylko jednofazowe INSTALACJA ZASUWA W celu prawidłowej instalacji systemu zaleca się zastosowanie zaworu zwrotnego po stronie ssącej i wsporników mocujących do rur. POMPA FILTR Z ZAWOREM ZWROTNYM RYSUNEK PRZEKROJOWY JESX Your Life, our Quality. Worldwide. 8 Residential

3 Odn. Nazwa Materiał Odn. Nazwa Materiał 1 Korpus pompy AISI Cięgno Fe 42 cynkowany 3 Wspornik silnika Aluminium 23 Kondensator [2] - 4 Tarcza uszczelnienia AISI Korek zalewowy PA 6 Wał AISI 303 (część w kontakcie z cieczą) 25 Korek spustowy PA 7 Wirnik PPE+PS wzmocnione włóknem szklanym 26 Pierścień OR NBR 9 Zespół Venturiego + dyfuzor PPE+PS wzmocnione włóknem szklanym 28 Pierścień OR NBR 11 Uszczelnienie mechaniczne Ceramika/Węgiel/NBR 30 Element dystansowy uszczelnienia Mosiądz 12 Stojan silnika - 34 Nakrętka wirnika [1] AISI Pokrywa silnika Aluminium 42 Nóżka Aluminium 14 Wentylator PA 52 Skrzynka kondensatora [2] ABS 15 Pokrywa wentylatora Fe P04 cynkowana 53 Pokrywa skrzynki kondensatora z uszczelką ABS+NBR 16 Łączówka zaciskowa - 56 Uszczelka łączówki zaciskowej NBR 17 Pokrywa łączówki [1] Aluminium 77 Pierścień OR NBR 18 Podkładka chroniąca przed odpryskami NBR 78 Pierścień OR NBR 19 Łożysko (strona pompy) - 92 Pierścień uszczelniający [3] - 20 Łożysko (po stronie silnika) - 93 Pierścień uszczelniający [3] - 21 Pierścień kompensacyjny Stal C Śruba (korpus pompy) Stal nierdzewna A2 UNI7323 [1]= Tylko dla trójfazowych [2]= Tylko dla jednofazowych [3]= Tylko dla IP55 USZCZELNIENIE MECHANICZNE JESX Odn. Nazwa Materiał A Część obrotowa Ceramika B Część stała Węgiel C Pierścień OR NBR D Pierścień OR NBR E Pierścień OR NBR F Sprężyna AISI 316 G Konstrukcja/rama AISI 304 TABELA DANYCH ELEKTRYCZNYCH JESX Kondensator P 1 Pobór prądu Jednofazowa Trójfazowa Jednofazowa [A] 230V 230/400V [HP] [kw] µf V Jednofazowa Trójfazowa Jednofazowa Trójfazowa c [kw] [kw] 230V 230V 400V JESXM 5 JESX 5 0,5 0, ,44 0,43 2,1 1,5 0,85 JESXM 6 JESX 6 0,6 0, ,54 0,49 2,4 1,9 1,1 JESXM 8 JESX 8 0,8 0,6 12, ,63 0,58 3,0 2,25 1,3 TABELA POZIOMU HAŁASU JESX L pa - db(a)* Jednofazowa Trójfazowa 230V 230/400V [HP] [kw] JESXM 5 JESX 5 0,5 0,37 <70 JESXM 6 JESX 6 0,6 0,44 <70 JESXM 8 JESX 8 0,8 0,6 <70 * Średnia wartość poziomu hałasu odczytana w odległości 1 m od pompy elektrycznej. Tolerancja ± 2,5 db. Your Life, our Quality. Worldwide. 9 Residential

4 TABELA OSIĄGÓW JEX Q=Przepływ Jednofazowa Trójfazowa l/min V 230/400V [HP] [kw] m 3 /h 1,2 1,8 2,4 3 3,6 4,2 4,5 H=Ciśnienie [m] JEXM 80 JEX 80 0,8 0,6 33,0 29,0 26,5 23,5 20,5 18,0 - JEXM 100 JEX ,75 37,0 33,5 30,0 27,0 24,0 21,0 - JEXM 120 JEX 120 1,2 0,88 41,0 37,0 34,0 30,5 27,5 24,5 - JEXM 150 JEX 150 1,5 1,1 49,0 44,5 40,5 37,0 34,0 31,0 29,5 WYMIARY JEX TABELA WYMIARÓW Model Wymiary [mm] Masa B C H3 H4 L M M1 N N1 R T W [kg] [1] [2] [2] [2] [2] [1] JEX(M) ,5 207, ,5 PG11 143,5 10,2 10,2 JEX(M) ,5 207, ,5 PG11 143,5 11,6 11,6 JEX(M) ,5 207, ,5 PG11 143,5 11,6 11,6 JEX(M) , ,5 236, ,5 PG13,5 145,5 14,3 15,3 [1]= Tylko trójfazowe [2]= Tylko jednofazowe INSTALACJA ZASUWA W celu prawidłowej instalacji systemu zaleca się zastosowanie zaworu zwrotnego po stronie ssącej i wsporników mocujących do rur. POMPA FILTR Z ZAWOREM ZWROTNYM RYSUNEK PRZEKROJOWY JEX Your Life, our Quality. Worldwide. 10 Residential

5 Odn. Nazwa Materiał Odn. Nazwa Materiał 1 Korpus pompy AISI Korek zalewowy PA 3 Wspornik silnika Aluminium 25 Korek spustowy PA 4 Tarcza uszczelnienia AISI Pierścień OR NBR 6 Wał AISI 303 (część w kontakcie z cieczą) 28 Pierścień OR NBR 7 Wirnik AISI Wpust AISI Zespół Venturiego + dyfuzor PPE+PS wzmocnione włóknem szklanym 34 Nakrętka wirnika AISI Uszczelnienie mechaniczne Ceramika/Węgiel/NBR 42 Nóżka Aluminium 12 Stojan silnika - 43 Element dystansowy dyfuzora PPE+PS wzmocnione włóknem szklanym 13 Pokrywa silnika Aluminium 52 Skrzynka kondensatora [2] ABS 14 Wentylator PA 53 Pokrywa skrzynki kondensatora [4] ABS 15 Pokrywa wentylatora Fe P04 cynkowana 56 Uszczelka łączówki zaciskowej NBR 16 Łączówka zaciskowa - 77 Pierścień OR NBR 17 Pokrywa łączówki [1] Aluminium 78 Pierścień OR NBR 18 Podkładka chroniąca przed rozpryskami NBR 90 Uszczelka pokrywy [5] NBR 19 Łożysko (strona pompy) - 92 Pierścień uszczelniający [3] - 20 Łożysko (po stronie silnika) - 93 Pierścień uszczelniający [3] - 21 Pierścień kompensacyjny Stal C Zabezpieczenie silnika [2] - 22 Cięgno Fe 42 cynkowany 200 Śruba (korpus pompy) Stal nierdzewna A2 UNI Kondensator [2] - [1]= Tylko dla trójfazowych [4]= Z uszczelką z NBR tylko dla modeli JEX 80, JEX 100, JEX 120 jednofazowych [2]= Wyłącznie dla jednofazowych [5]= Wyłącznie dla JEXM 150 IP55 [3]=Tylko dla IP 55 USZCZELNIENIE MECHANICZNE JEX Odn. Nazwa Materiał A Część obrotowa Ceramika B Część stała Węgiel C Pierścień OR NBR D Pierścień OR NBR E Pierścień OR NBR F Sprężyna AISI 316 G Konstrukcja/rama AISI 304 TABELA DANYCH ELEKTRYCZNYCH JEX Sprawność Kondensator Sprawność (%) P 1 Pobór prądu Jedno- Trójfazowa Jednofazowa Trójfazowa [A] fazowa 230/400V [HP] [kw] Jedno- Trój- µf V c η % Jednofazowa Trójfazowa Jednofazowa Trójfazowa 230V fazowa fazowa 50% 75% 100% [kw] [kw] 230V 230V 400V JEXM 80 JEX 80 0,8 0, ,05 0,97 4,7 3,3 1,9 JEXM 100 JEX ,75 - IE ,2 80,9 81,3 1,33 1,13 6,4 3,5 2,0 JEXM 120 JEX 120 1,2 0,88 - IE ,2 80,9 81,3 1,39 1,15 6,7 3,6 2,1 JEXM 150 JEX 150 1,5 1,1 - IE ,7 82,5 83,0 1,70 1,80 7,6 5,5 3,2 TABELA POZIOMU HAŁASU JEX L pa - db(a)* Jednofazowa Trójfazowa 230V 230/400V [HP] [kw] JEXM 80 JEX 80 0,8 0,6 71 JEXM 100 JEX ,75 71 JEXM 120 JEX 120 1,2 0,88 71 JEXM 150 JEX 150 1,5 1,1 76 * Średnia wartość poziomu hałasu odczytana w odległości 1 m od pompy elektrycznej. Tolerancja ± 2,5 db. Your Life, our Quality. Worldwide. 11 Residential
