Zawór stabilizujący ciśnienie oraz nadmiarowy DHV 715 Zakres regulacji: 0,2-4,0 bar

Transkrypt

1 Zawór stabilizujący ciśnienie oraz nadmiarowy DHV 75 Zakres regulacji: 0,-,0 bar Zaleta nastawianie zaworu również przy ciśnieniu roboczym optymalna armatura kontrolna duża powtarzalność ciśnienia nastawianego wysokie bezpieczeństwo eksploatacyjne i długa żywotność stabilne zachowanie regulacyjne, prawie bez drgań prawie bezobsługowy Ensaty w obudowie zaworu umożliwiają montaż bezpośrednio na konsoli nośnej, swoboda montażu nakrętek ściągających pozostaje nienaruszona pewne mocowanie membrany za pomocą seryjnych śrub ze stali nierdzewnej hermetyczny dzięki membranie z ukształtowanymi pierścieniami uszczelniającymi mała długość montażowa w wersji gwintowanej Wkład Inżynieria chemiczna Instalacje przemysłowe Uzdatnianie wody Dopuszczenie DIBt: PCV-U: Z DIBt: PP: Z DIBt: PVDF: Z Zastosowanie Sterowany bezpośrednio przez medium, służy jako zawór stabilizujący ciśnienie w instalacjach technologicznych do utrzymywania na stałym poziomie nastawionych ciśnień roboczych po stronie pierwotnej. W celu zapobieżenia skokom ciśnienia można stosować zawór stabilizujący ciśnienie również jako zawór przelewowy. W tym celu montuje się zawór stabilizujący w rurociągu obejściowym. Funkcja Zaworu Na zamknięty w położeniu spoczynkowym tłok wzgl. siedlisko zaworu oddziałuje tylko ciśnienie wtórne, jeżeli istnieje. Jeżeli ciśnienie robocze albo wejściowe (po stronie pierwotnej) wzrośnie powyżej wartości nastawionej, to membrana podnosi się, pokonując opór sprężyny. Zawór otwiera się i następuje spadek ciśnienia w przewodzie wtórnym. Membrana rowkowana, zwymiarowana na pełny skok zaworu, oddziela medium w korpusie przepływowym od części górnej oraz od atmosfery. Hermetyczność szczególnie w zakresie wyższych temperatur zapewniają uformowane pierścienie uszczelniające. Nastawienie Zaworu Nastawienia wzgl. korekty żądanego czy dopuszczalnego ciśnienia roboczego dokonuje się po zdjęciu kapturka ochronnego przy śrubie regulacyjnej przy użyciu mierników ciśnienia (membranowego przekaźnika ciśnienia ASV z manometrem, typ MDM 90) w układzie rurociągów. Śruba regulacyjna jest zabezpieczona przeciwnakrętką i można ją w razie potrzeby zabezpieczyć plombą przed nieuprawnionym przestawieniem. Medium Przepływające Czyste technicznie ciecze neutralne oraz agresywne, o ile wybrane materiały na zawory są odporne na ich działanie w temperaturze roboczej zgodnie z listą odporności ASV. W przypadku kwasu azotowego albo siarkowego prosimy o kontakt i podanie dokładnych warunków zastosowania! Temperatura Mediów patrz wykres ciśnienie-temperatura Ciśnienie Robocze patrz wykres ciśnienie-temperatura Wielkość DN 0 - DN 50 Zakres Regulacji 0,-,0 bar Ciśnienie Znamionowe PN 0 Ciśnienie Robocze równe ciśnieniu nastawionemu plus wzrost ciśnienia zależny od natężenia przepływu (p. charakterystyki). Różnica Ciśnień Otwarcia ok. 0, bar Histereza Różnica między ciśnieniem otwarcia i zamknięcia ok. 0,3 bar Obudowa PCV-U PP PVDF Część Górna PP, wzmocniony włóknem szklanym

2 Membrana PTFE (membrana EPDM, po stronie medium powleczona PTFE) Element Uszczelniający FPM EPDM Śruby Stal nierdzewna (.30) Uruchomienie Sterowany przez medium Przyłącze Śrubunek DIN 803 Wkład w postaci mufy klejonej DIN ISO (PCV-U) Wkład jako mufa spawana DIN ISO (PP) Wkład jako mufa spawana DIN ISO (PVDF) Króciec klejony DIN ISO (PCV-U) Króciec spawany DIN ISO (PP) Króciec spawany DIN ISO (PVDF) Wkład w postaci króćca spawanego DIN/ISO (PP) na zapytanie Wkład w postaci króćca spawanego DIN/ISO (PE) na zapytanie Kierunek Przepływu zawsze w kierunku zgodnym ze strzałką Położenie Montażowe dowolnie Mocowanie przez wkłady gwintowane (Ensata) w elemencie wskazującym przepływ Kolor Obudowa: PCV-U, szara, RAL 70 Obudowa: PP, szara, RAL 703 Obudowa: PVDF, nieprzezroczysta, kremowa Część górna: pomarańczowa, RAL 00 Złącze Manometryczne Dla mediów neutralnych zawory stabilizujące ciśnienie mogą być wyposażone fabrycznie w manometr. W przypadku innych mediów należy zwracać uwagę na odporność materiału manometru. Manometr podłącza się z reguły po stronie pierwotnej.

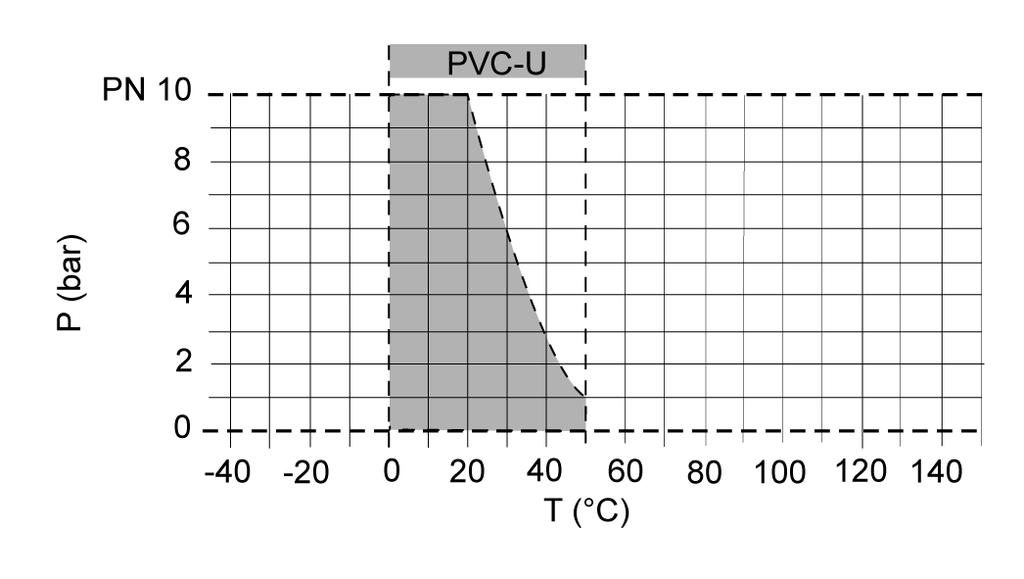

3 DHV 75 Wykres ciśnienie/temperatura Krzywa strat ciśnienia (wartości orientacyjne dla H O, 0 C) P = Strata ciśnienia Strata ciśnienia oraz współczynnik k v Na wykresie przedstawiono stratę ciśnienia P nad natężeniem przepływu Q. Przy przeliczaniu obowiązuje: c v = k v x 0,07; f v = k v x 0,0585 Jednostki: k v [l/min]; c v [gal/min] US; f v [gal/min] GB Zachowanie podczas pracy P = Ciśnienie robocze T = Temperatura Wartości graniczne materiału obowiązują dla podanych ciśnień znamionowych i czasu obciążenia 5 lat. Chodzi przy tym o wartości orientacyjne dla bezpiecznych substancji przepływających (DIN 03), na które materiał armatury jest odporny. Dla innych substancji przepływających patrz lista odporności ASV. Trwałość części eksploatacyjnych zależy od warunków pracy. W przypadku temperatur poniżej 0 C (PP < +0 C) prosimy o kontakt i podanie dokładnych warunków zastosowania! Ciśnienie znamionowe (PN) zależy od wielkości i materiału armatury. Przynależna do armatury wartość ciśnienia znamionowego PN wyszczególniona jest w tabeli zamówieniowej pe = Ciśnienie nastawione pö = Ciśnienie otwarcia ps = Ciśnienie zamknięcia pö - ps = Histereza pa - pe = Przyrost ciśnienia zależny od natężenia przepływu 3

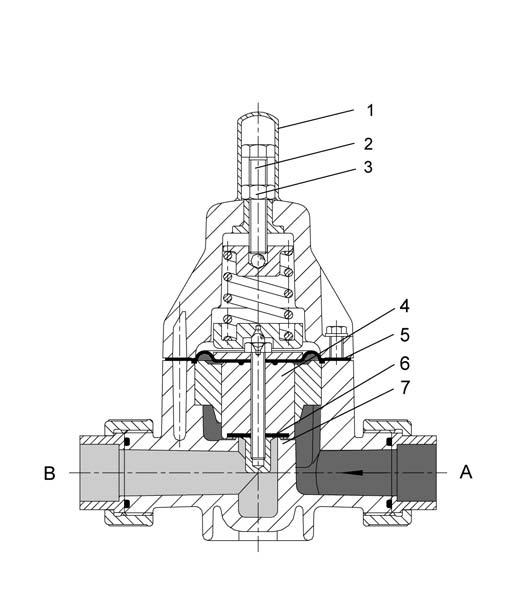

4 DHV 75 Przekrój DHV 75 DHV 75 z manometrem A = Strona pierwotna B = Strona wtórna = Kapturek ochronny = Śruba regulacyjna 3 = Przeciwnakrętka = Tłok 5 = Membrana = Pierścień uszczelniający płaski 7 = Siedlisko zaworu Dla mediów neutralnych zawory stabilizujące ciśnienie mogą być wyposażone fabrycznie w manometr. Przy innych mediach należy zwrócić uwagę na odporność materiału manometru. Przykłady zastosowania zaworów stabilizujących ciśnienie Przykład : Stałe ciśnienie w układzie X = Zawór otwiera się Y = Zawór zamknięty pp = Ciśnienie pompy pö = Ciśnienie otwarcia

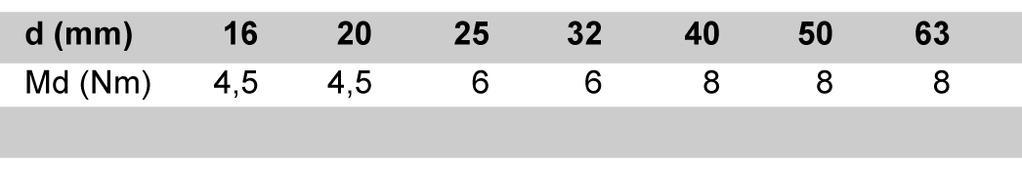

5 DHV 75 Przykłady zastosowania zaworów stabilizujących ciśnienie Przykład : Odbiornik lub odbiornik otwiera się, zawór stabilizujący ciśnienie zamyka się. Przykłady zastosowania zaworów stabilizujących ciśnienie Przykład : DHV jako zawór nadmiarowy; ciśnienie w zbiorniku nie może przekroczyć ciśnienia maks. X = Zawór otwiera się Y = Zawór zamknięty pp = Ciśnienie pompy pö = Ciśnienie otwarcia Przykłady zastosowania zaworów stabilizujących ciśnienie Przykład 3: DHV jako środek zapobiegający przepływowi wstecznemu X = Zawór otwiera się Y = Zawór zamknięty pp = Ciśnienie pompy pö = Ciśnienie otwarcia Wskazówka dotycząca konserwacji Moment dokręcenia śrub (Nm) Podane wartości obowiązują dla śrub nasmarowanych. W przypadku zastosowania membrany lub wahań temperatury należy co pewien czas sprawdzać moment dokręcenia śrub obudowy. X = Zawór otwiera się Y = Zawór zamknięty pmax = Ciśnienie maksymalne pp = Ciśnienie pompy pö = Ciśnienie otwarcia Wskazówka dot. obsługi Warunkiem bezpiecznej pracy armatury jest wykonywanie jej instalacji, eksploatacji, konserwacji i naprawy przez wykwalifikowany personel zgodnie z przeznaczeniem oraz przepisami o ochronie pracy, z przepisami bezpieczeństwa, właściwymi normami, wytycznymi oraz kartami informacyjnymi, jak np. DIN, DIN EN, DIN ISO i DVS. Do zastosowania zgodnego z przeznaczeniem należy przestrzeganie podanych wartości granicznych ciśnienia i temperatury, a także sprawdzenie odporności. Wszystkie części armatury stykające się z medium muszą być odporne zgodnie z listą odporności ASV! Wersja z manometrem Jeżeli obudowy zaworów są wyposażone w manometr, to manometry można dokręcać momentem maks. 3 Nm. Prosimy pamiętać, że materiał PTFE uważa się za odporny na działanie wielu mediów, jednakże szczególnie w przypadku stosowania w postaci folii, jak np. w membranach ASV, nie jest on szczelny dyfuzyjnie. W przypadkach granicznych (kwas azotowy albo siarkowy) prosimy o kontakt. 5

6 DHV 75 Obudowa PCV-U Wielkość DN(mm) Ciśnienie d(mm) DN(Cale) 3/8 / 3/ / / Zakres regulacji(bar) 0,- 0,- 0,- 0,- 0,- 0,- 0,- PN(bar) Przyłącze Element uszczelniający Nr ident. PCV-U Króciec klejony DIN ISO EPDM FPM Ciężar ,80 kg ,85 kg 9 93,8 kg 95 93,90 kg ,00 kg ,0 kg PCV-U EPDM Mufa klejona DIN ISO FPM Ciężar 0,80 kg 0,85 kg,8 kg,90 kg 5,00 kg 5,0 kg 5,0 kg 5,0 kg Obudowa PP Wielkość DN(mm) Ciśnienie d(mm) DN(Cale) 3/8 / 3/ / / Zakres regulacji(bar) 0,- 0,- 0,- 0,- 0,- 0,- 0,- PN(bar) Przyłącze Element uszczelniający Nr ident. PP Króciec przypawany DIN ISO EPDM FPM Ciężar PP EPDM Mufa przypawana DIN FPM ISO Ciężar ,7 kg ,7 kg ,7 kg ,7 kg ,57 kg ,57 kg 939 9, kg , kg 90 97,0 kg ,0 kg 9 98,8 kg ,8 kg 9 99,8 kg ,8 kg

7 DHV 75 Obudowa PVDF Wielkość DN(mm) Ciśnienie d(mm) DN(Cale) 3/8 / 3/ / / Zakres regulacji(bar) 0,- 0,- 0,- 0,- 0,- 0,- 0,- PN(bar) Przyłącze Element uszczelniający Nr ident. PVDF FPM Króciec przypawany Ciężar DIN ISO PVDF FPM Mufa przypawana DIN Ciężar ISO 957,0 kg 9035,0 kg 958,07 kg 903,07 kg 959, kg 9037, kg 90,5 kg 9038,5 kg 9 5,5 kg ,5 kg 9 5,55 kg 900 5,55 kg 93 5,5 kg 90 5,5 kg 7

8 DHV 75 Wymiary DN(mm) d(mm) DN(Cale) 0 3/8 5 0 / 0 5 3/ / 0 50 / 50 3 Wymiary(mm) PCV-U/PP PVDF PCV-U/PP PVDF PCV-U/PP PVDF H L L L L3 L3 N t V h h M M M M M M M M 8 8

9 DHV 75 Wykazy części Pozycja Liczba sztuk Nazwa Obudowa, kompletna Część górna oddzielająca Tarcza dociskowa Membrana Talerz dociskowy Talerz sprężyny Sprężyna dociskowa Kulka stalowa Tłok Szczyt tłoka Kulka stalowa Nakrętka sześciokątna O-ring Nakrętka sześciokątna Wkładka Nakrętka nasadowa Korek Pozycja Liczba sztuk Nazwa Obudowa, kompletna Część górna oddzielająca Tarcza dociskowa Membrana Talerz dociskowy Talerz sprężyny Sprężyna dociskowa Kulka stalowa Tłok Szczyt tłoka Kulka stalowa Nakrętka sześciokątna O-ring Nakrętka sześciokątna Wkładka Nakrętka nasadowa Korek 9

10 DHV 75 Charakterystyki Przykład rozwiązania Zawór jest nastawiony szczelnie na ciśnienie 5 bar. W przypadku zwiększenia ciśnienia o bar uzyskuje się natężenie przepływu ok l/h. Z charakterystyki wynikają następujące wartości: Ciśnienie nastawione pe: 5 bar; ciśnienie robocze pa: bar; ciśnienie otwarcia pö: 5, bar; ciśnienie zamknięcia ps:,5 bar DN 0 DN 0 DN 5 DN 5 0

11 DHV 75 DN 3 DN 0 DN 50
