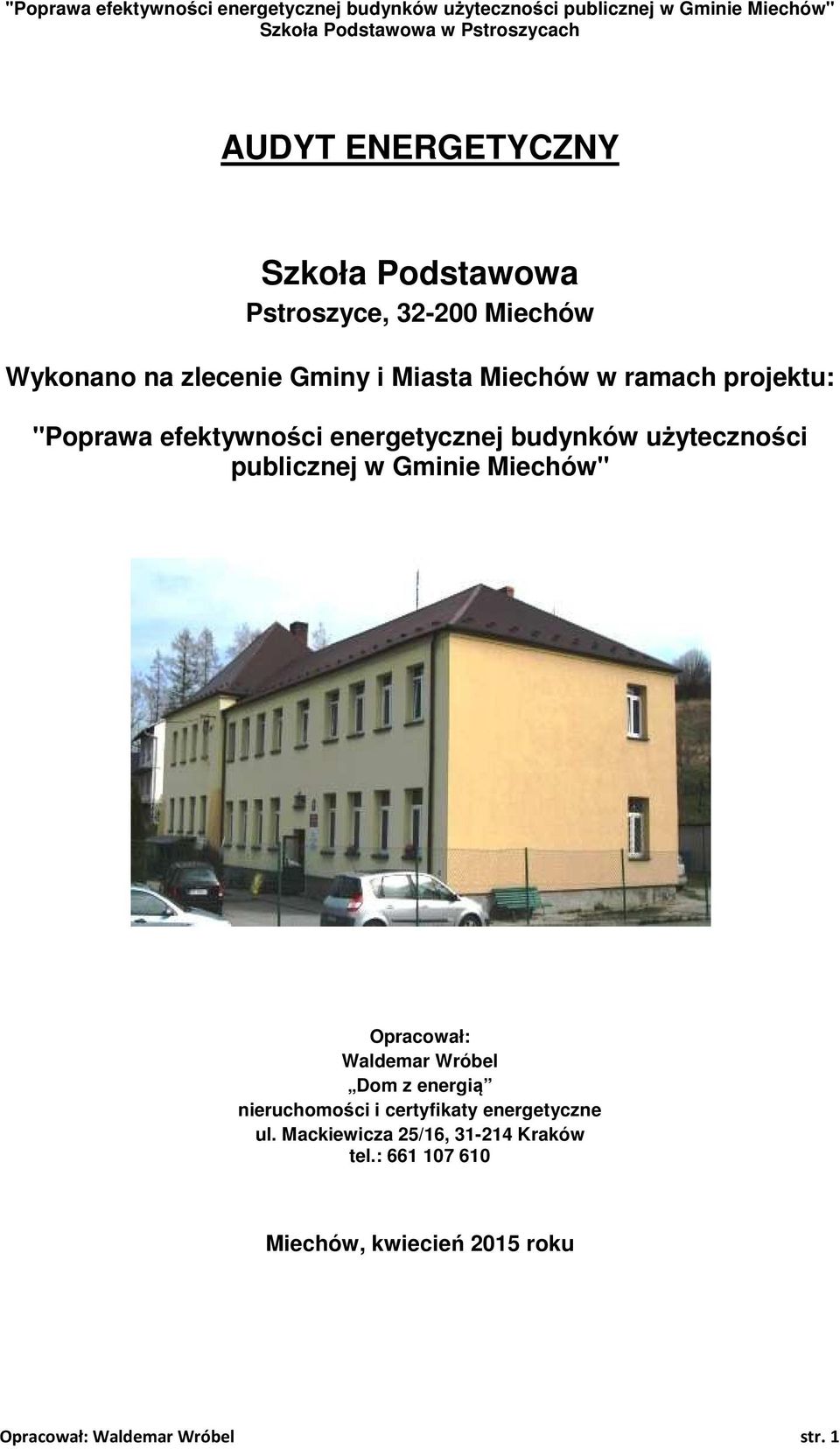

1 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa w Pstroszycach AUDYT ENERGETYCZNY Szkoła Podstawowa Pstroszyce, Miechów Wykonano na zlecenie Gminy i Miasta Miechów w ramach projektu: ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Opracował: Waldemar Wróbel Dom z energią nieruchomości i certyfikaty energetyczne ul. Mackiewicza 25/16, Kraków tel.: Miechów, kwiecień 2015 roku Opracował: Waldemar Wróbel str. 1

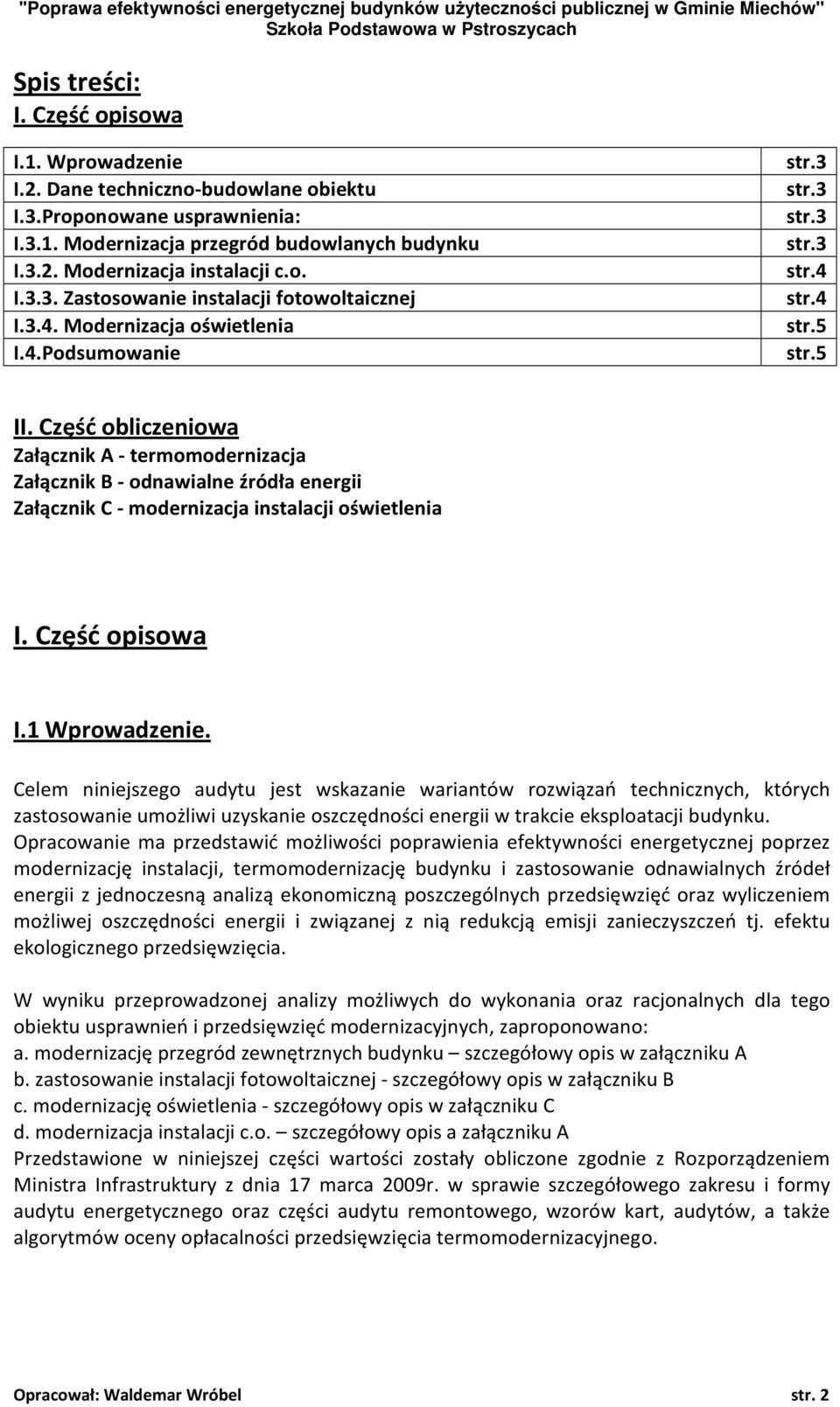

2 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa w Pstroszycach Spis treści: I. Część opisowa I.1. Wprowadzenie I.2. Dane techniczno-budowlane obiektu I.3.Proponowane usprawnienia: I.3.1. Modernizacja przegród budowlanych budynku I.3.2. Modernizacja instalacji c.o. I.3.3. Zastosowanie instalacji fotowoltaicznej I.3.4. Modernizacja oświetlenia I.4.Podsumowanie str.3 str.3 str.3 str.3 str.4 str.4 str.5 str.5 II. Część obliczeniowa Załącznik A - termomodernizacja Załącznik B - odnawialne źródła energii Załącznik C - modernizacja instalacji oświetlenia I. Część opisowa I.1 Wprowadzenie. Celem niniejszego audytu jest wskazanie wariantów rozwiązań technicznych, których zastosowanie umożliwi uzyskanie oszczędności energii w trakcie eksploatacji budynku. Opracowanie ma przedstawić możliwości poprawienia efektywności energetycznej poprzez modernizację instalacji, termomodernizację budynku i zastosowanie odnawialnych źródeł energii z jednoczesną analizą ekonomiczną poszczególnych przedsięwzięć oraz wyliczeniem możliwej oszczędności energii i związanej z nią redukcją emisji zanieczyszczeń tj. efektu ekologicznego przedsięwzięcia. W wyniku przeprowadzonej analizy możliwych do wykonania oraz racjonalnych dla tego obiektu usprawnień i przedsięwzięć modernizacyjnych, zaproponowano: a. modernizację przegród zewnętrznych budynku szczegółowy opis w załączniku A b. zastosowanie instalacji fotowoltaicznej - szczegółowy opis w załączniku B c. modernizację oświetlenia - szczegółowy opis w załączniku C d. modernizacja instalacji c.o. szczegółowy opis a załączniku A Przedstawione w niniejszej części wartości zostały obliczone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart, audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Opracował: Waldemar Wróbel str. 2

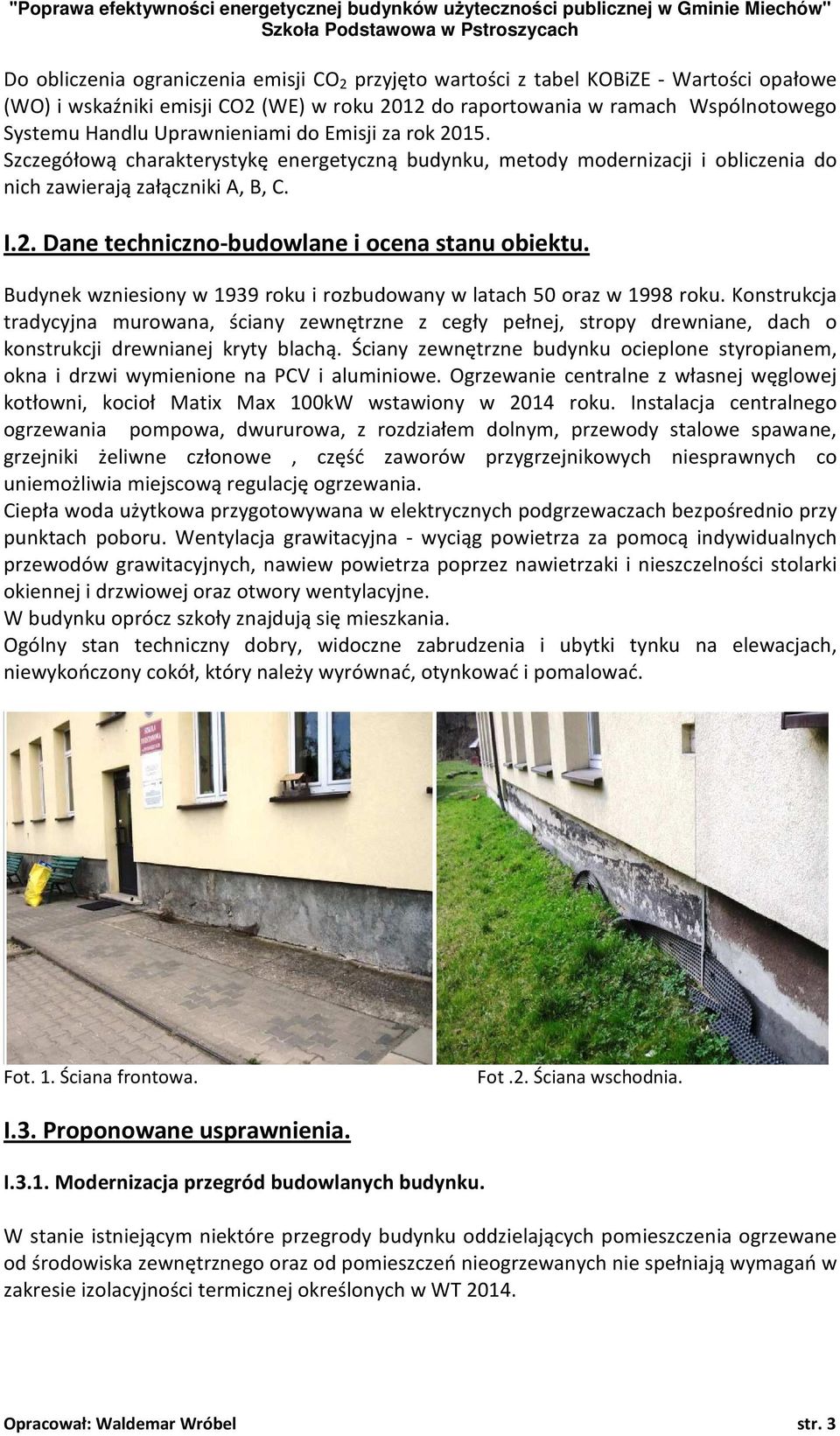

3 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa w Pstroszycach Do obliczenia ograniczenia emisji CO 2 przyjęto wartości z tabel KOBiZE - Wartości opałowe (WO) i wskaźniki emisji CO2 (WE) w roku 2012 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do Emisji za rok Szczegółową charakterystykę energetyczną budynku, metody modernizacji i obliczenia do nich zawierają załączniki A, B, C. I.2. Dane techniczno-budowlane i ocena stanu obiektu. Budynek wzniesiony w 1939 roku i rozbudowany w latach 50 oraz w 1998 roku. Konstrukcja tradycyjna murowana, ściany zewnętrzne z cegły pełnej, stropy drewniane, dach o konstrukcji drewnianej kryty blachą. Ściany zewnętrzne budynku ocieplone styropianem, okna i drzwi wymienione na PCV i aluminiowe. Ogrzewanie centralne z własnej węglowej kotłowni, kocioł Matix Max 100kW wstawiony w 2014 roku. Instalacja centralnego ogrzewania pompowa, dwururowa, z rozdziałem dolnym, przewody stalowe spawane, grzejniki żeliwne członowe, część zaworów przygrzejnikowych niesprawnych co uniemożliwia miejscową regulację ogrzewania. Ciepła woda użytkowa przygotowywana w elektrycznych podgrzewaczach bezpośrednio przy punktach poboru. Wentylacja grawitacyjna - wyciąg powietrza za pomocą indywidualnych przewodów grawitacyjnych, nawiew powietrza poprzez nawietrzaki i nieszczelności stolarki okiennej i drzwiowej oraz otwory wentylacyjne. W budynku oprócz szkoły znajdują się mieszkania. Ogólny stan techniczny dobry, widoczne zabrudzenia i ubytki tynku na elewacjach, niewykończony cokół, który należy wyrównać, otynkować i pomalować. Fot. 1. Ściana frontowa. Fot.2. Ściana wschodnia. I.3. Proponowane usprawnienia. I.3.1. Modernizacja przegród budowlanych budynku. W stanie istniejącym niektóre przegrody budynku oddzielających pomieszczenia ogrzewane od środowiska zewnętrznego oraz od pomieszczeń nieogrzewanych nie spełniają wymagań w zakresie izolacyjności termicznej określonych w WT Opracował: Waldemar Wróbel str. 3

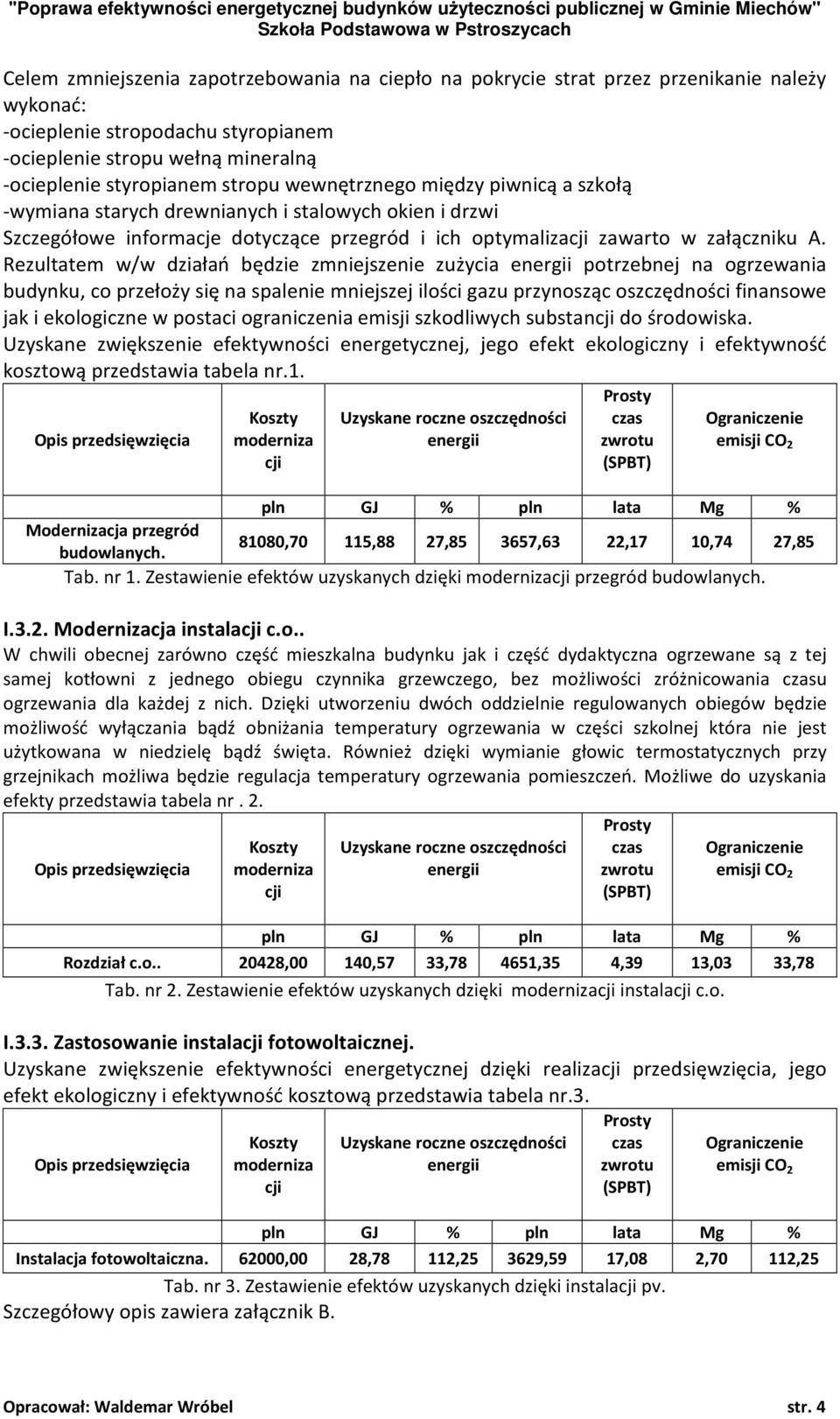

4 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa w Pstroszycach Celem zmniejszenia zapotrzebowania na ciepło na pokrycie strat przez przenikanie należy wykonać: -ocieplenie stropodachu styropianem -ocieplenie stropu wełną mineralną -ocieplenie styropianem stropu wewnętrznego między piwnicą a szkołą -wymiana starych drewnianych i stalowych okien i drzwi Szczegółowe informacje dotyczące przegród i ich optymalizacji zawarto w załączniku A. Rezultatem w/w działań będzie zmniejszenie zużycia energii potrzebnej na ogrzewania budynku, co przełoży się na spalenie mniejszej ilości gazu przynosząc oszczędności finansowe jak i ekologiczne w postaci ograniczenia emisji szkodliwych substancji do środowiska. Uzyskane zwiększenie efektywności energetycznej, jego efekt ekologiczny i efektywność kosztową przedstawia tabela nr.1. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Modernizacja przegród budowlanych ,70 115,88 27, ,63 22,17 10,74 27,85 Tab. nr 1. Zestawienie efektów uzyskanych dzięki modernizacji przegród budowlanych. I.3.2. Modernizacja instalacji c.o.. W chwili obecnej zarówno część mieszkalna budynku jak i część dydaktyczna ogrzewane są z tej samej kotłowni z jednego obiegu czynnika grzewczego, bez możliwości zróżnicowania czasu ogrzewania dla każdej z nich. Dzięki utworzeniu dwóch oddzielnie regulowanych obiegów będzie możliwość wyłączania bądź obniżania temperatury ogrzewania w części szkolnej która nie jest użytkowana w niedzielę bądź święta. Również dzięki wymianie głowic termostatycznych przy grzejnikach możliwa będzie regulacja temperatury ogrzewania pomieszczeń. Możliwe do uzyskania efekty przedstawia tabela nr. 2. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Rozdział c.o ,00 140,57 33, ,35 4,39 13,03 33,78 Tab. nr 2. Zestawienie efektów uzyskanych dzięki modernizacji instalacji c.o. I.3.3. Zastosowanie instalacji fotowoltaicznej. Uzyskane zwiększenie efektywności energetycznej dzięki realizacji przedsięwzięcia, jego efekt ekologiczny i efektywność kosztową przedstawia tabela nr.3. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Instalacja fotowoltaiczna ,00 28,78 112, ,59 17,08 2,70 112,25 Tab. nr 3. Zestawienie efektów uzyskanych dzięki instalacji pv. Szczegółowy opis zawiera załącznik B. Opracował: Waldemar Wróbel str. 4

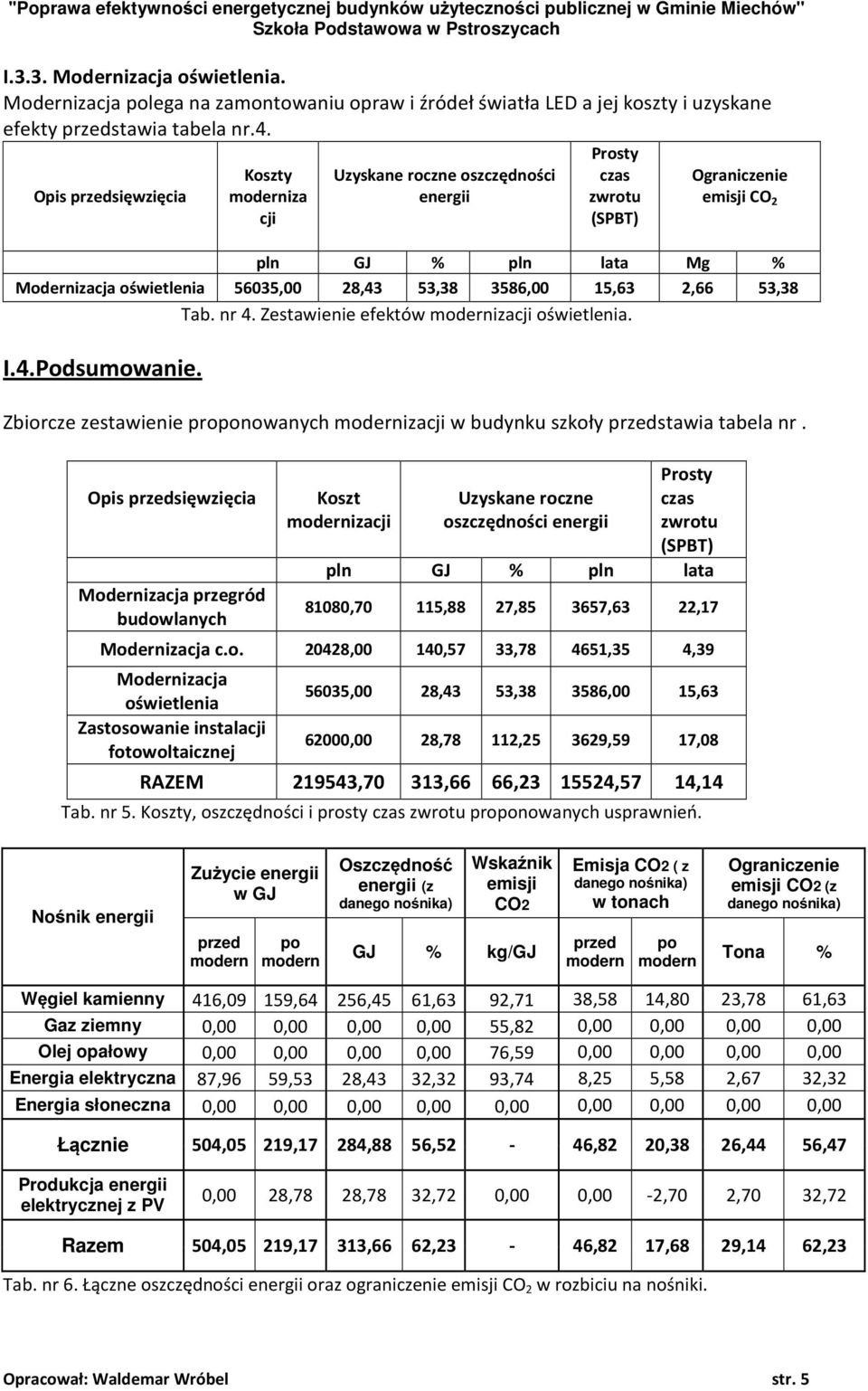

5 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa w Pstroszycach I.3.3. Modernizacja oświetlenia. Modernizacja polega na zamontowaniu opraw i źródeł światła LED a jej koszty i uzyskane efekty przedstawia tabela nr.4. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Modernizacja oświetlenia 56035,00 28,43 53, ,00 15,63 2,66 53,38 Tab. nr 4. Zestawienie efektów modernizacji oświetlenia. I.4.Podsumowanie. Zbiorcze zestawienie proponowanych modernizacji w budynku szkoły przedstawia tabela nr. Opis przedsięwzięcia Modernizacja przegród budowlanych Koszt modernizacji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) pln GJ % pln lata 81080,70 115,88 27, ,63 22,17 Modernizacja c.o ,00 140,57 33, ,35 4,39 Modernizacja oświetlenia Zastosowanie instalacji fotowoltaicznej 56035,00 28,43 53, ,00 15, ,00 28,78 112, ,59 17,08 RAZEM ,70 313,66 66, ,57 14,14 Tab. nr 5. Koszty, oszczędności i prosty czas zwrotu proponowanych usprawnień. Nośnik energii Zużycie energii w GJ przed modern po modern Oszczędność energii (z danego nośnika) Wskaźnik emisji CO2 GJ % kg/gj Emisja CO2 ( z danego nośnika) w tonach przed modern po modern Ograniczenie emisji CO2 (z danego nośnika) Tona % Węgiel kamienny 416,09 159,64 256,45 61,63 92,71 38,58 14,80 23,78 61,63 Gaz ziemny 0,00 0,00 0,00 0,00 55,82 0,00 0,00 0,00 0,00 Olej opałowy 0,00 0,00 0,00 0,00 76,59 0,00 0,00 0,00 0,00 Energia elektryczna 87,96 59,53 28,43 32,32 93,74 8,25 5,58 2,67 32,32 Energia słoneczna 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Łącznie 504,05 219,17 284,88 56,52-46,82 20,38 26,44 56,47 Produkcja energii elektrycznej z PV 0,00 28,78 28,78 32,72 0,00 0,00-2,70 2,70 32,72 Razem 504,05 219,17 313,66 62,23-46,82 17,68 29,14 62,23 Tab. nr 6. Łączne oszczędności energii oraz ograniczenie emisji CO 2 w rozbiciu na nośniki. Opracował: Waldemar Wróbel str. 5

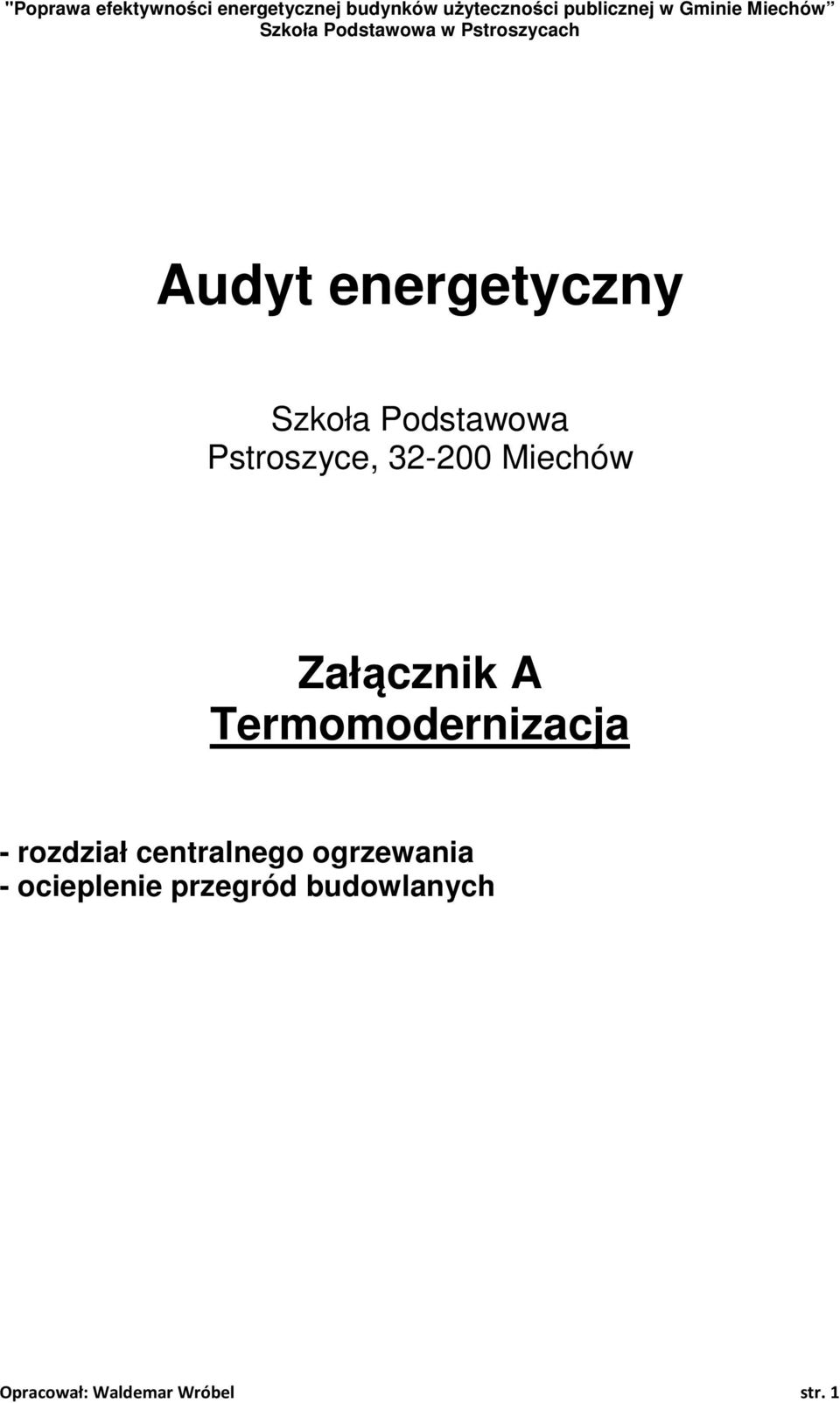

6 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów Szkoła Podstawowa w Pstroszycach Audyt energetyczny Szkoła Podstawowa Pstroszyce, Miechów Załącznik A Termomodernizacja - rozdział centralnego ogrzewania - ocieplenie przegród budowlanych Opracował: Waldemar Wróbel str. 1

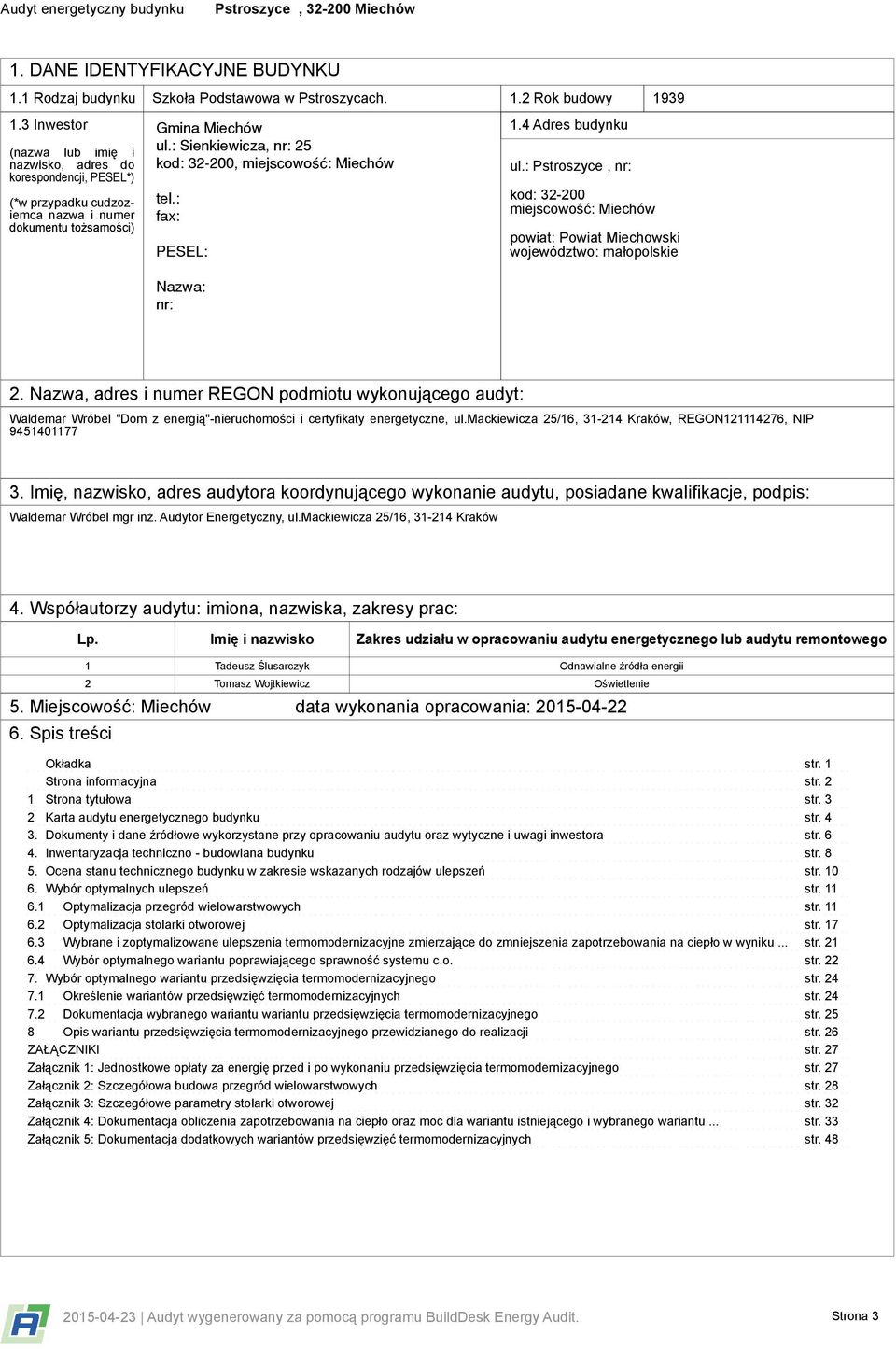

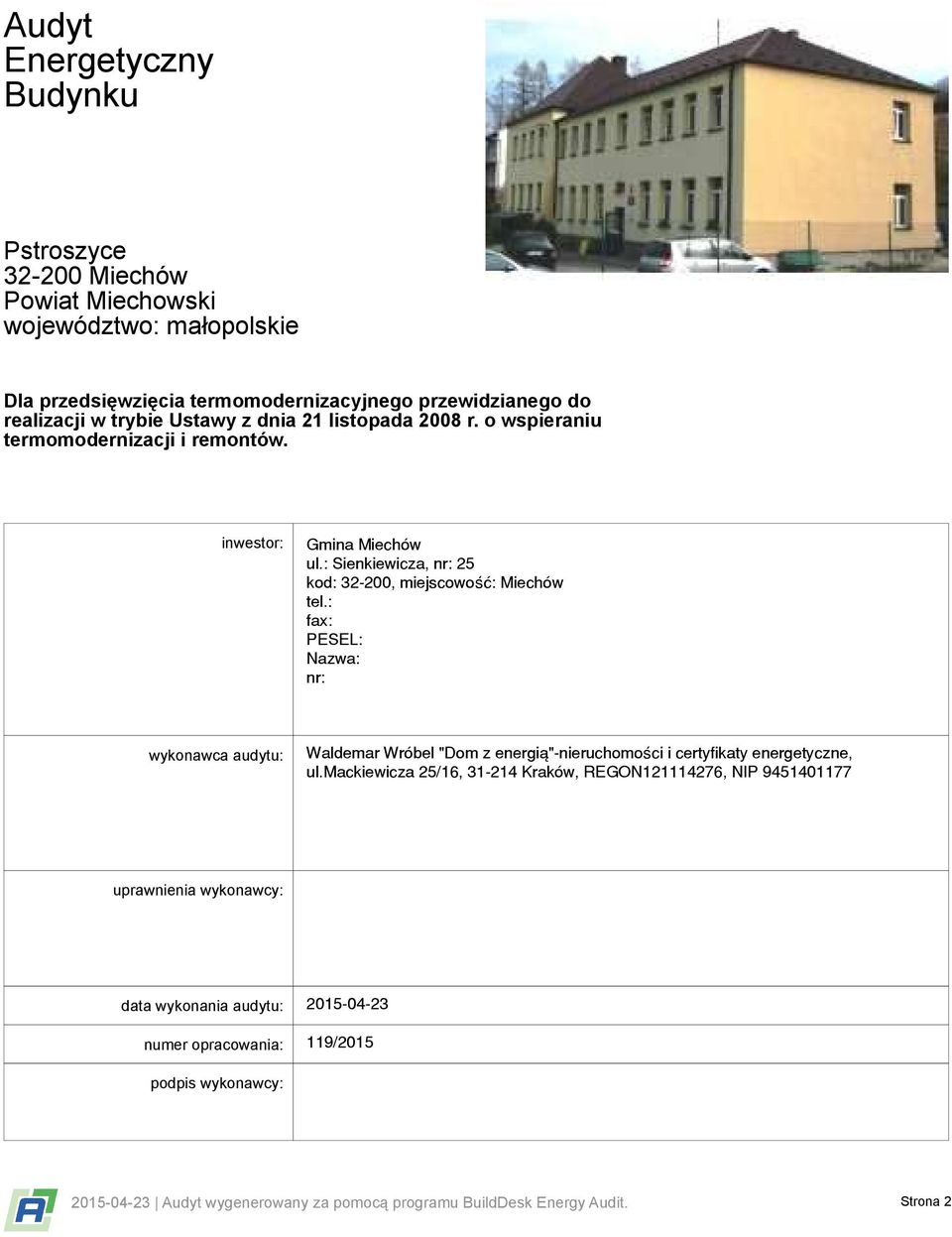

7 Gmina Miechów ul.: Sienkiewicza, nr: 25 kod: , miejscowo æ: Miechów tel.: fax: PESEL: Nazwa: nr: Waldemar Wróbel "Dom z energi¹"-nieruchomo ci i certyfikaty energetyczne, ul.mackiewicza 25/16, Kraków, REGON , NIP /2015

8 Gmina Miechów ul.: Sienkiewicza, nr: 25 kod: , miejscowo æ: Miechów tel.: fax: PESEL: Nazwa: nr:

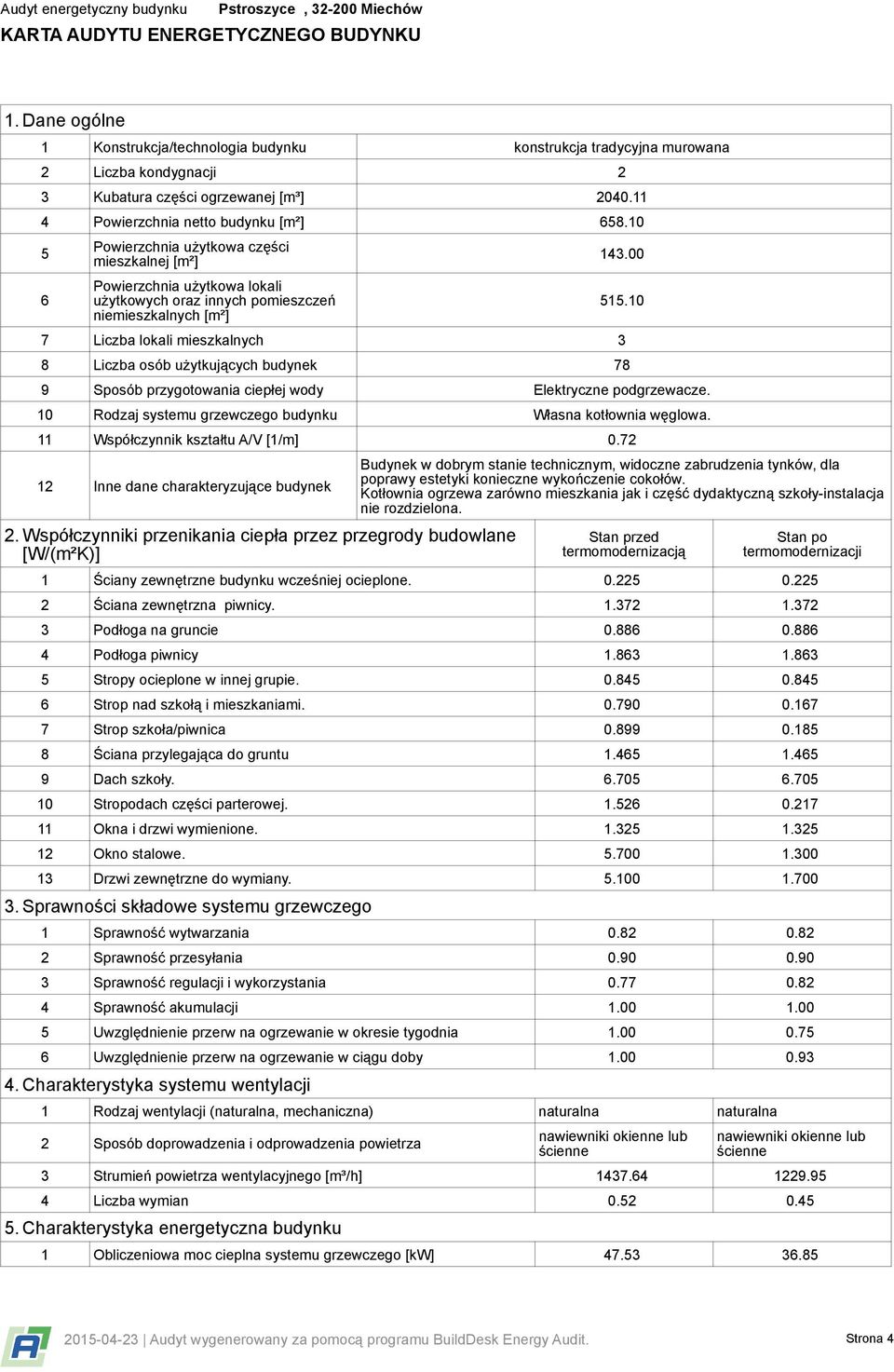

9

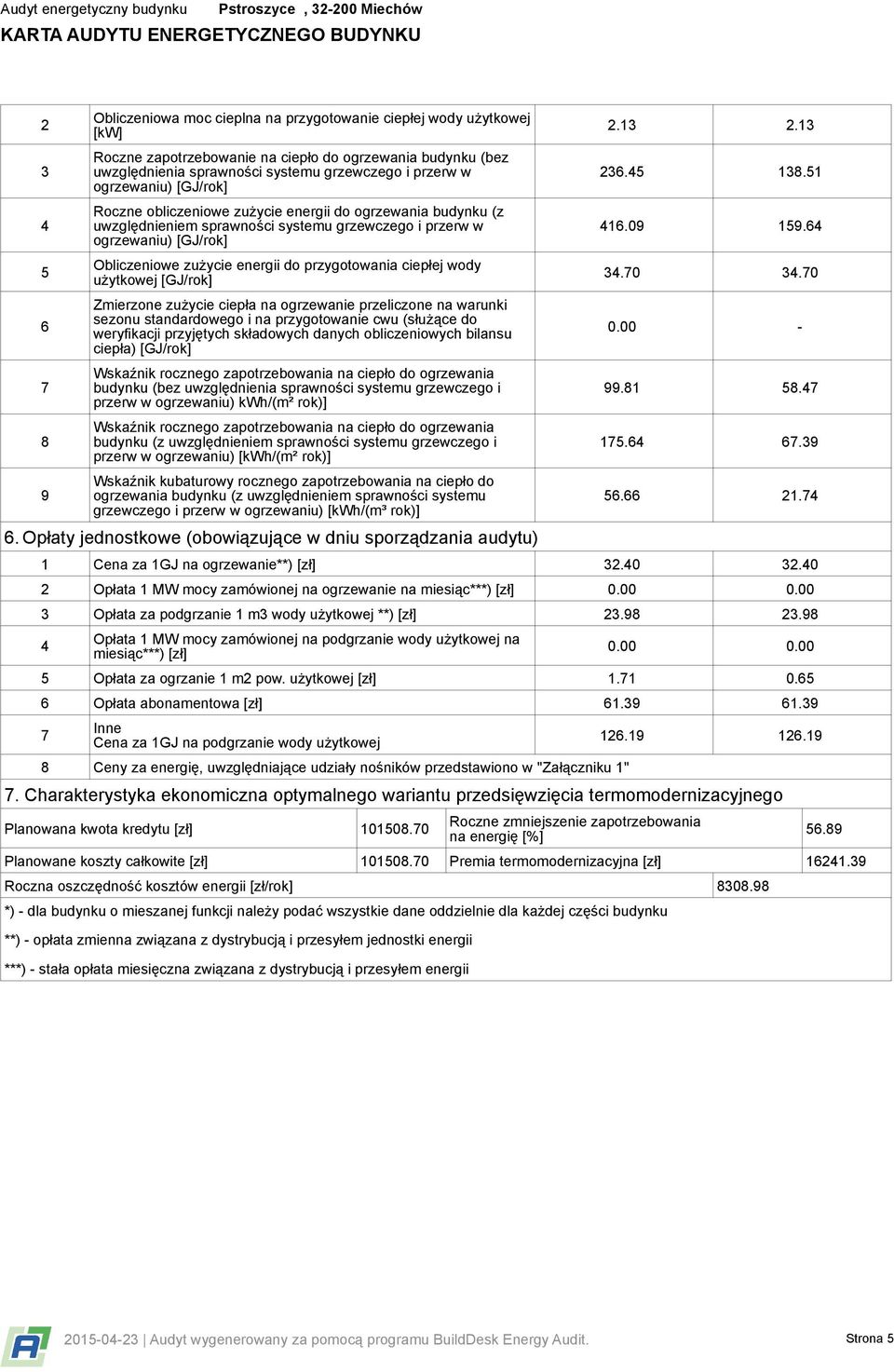

10

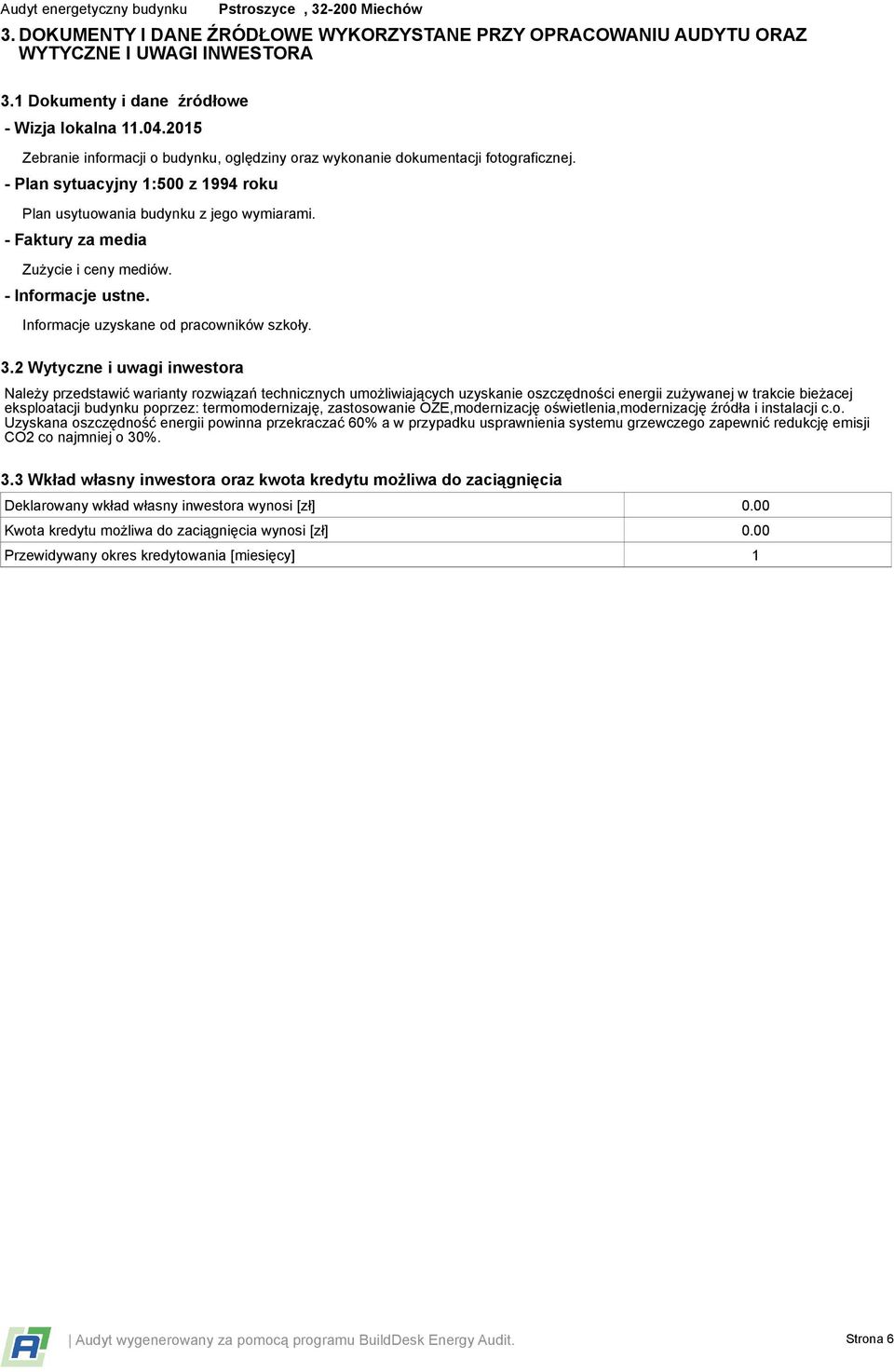

11 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Dokumenty i dane źródłowe - Wizja lokalna Zebranie informacji o budynku, oględziny oraz wykonanie dokumentacji fotograficznej. - Plan sytuacyjny 1:500 z 1994 roku Plan usytuowania budynku z jego wymiarami. - Faktury za media Zużycie i ceny mediów. - Informacje ustne. Informacje uzyskane od pracowników szkoły. 3.2 Wytyczne i uwagi inwestora Należy przedstawić warianty rozwiązań technicznych umożliwiających uzyskanie oszczędności energii zużywanej w trakcie bieżacej eksploatacji budynku poprzez: termomodernizaję, zastosowanie OZE,modernizację oświetlenia,modernizację źródła i instalacji c.o. Uzyskana oszczędność energii powinna przekraczać 60% a w przypadku usprawnienia systemu grzewczego zapewnić redukcję emisji CO2 co najmniej o 30%. 3.3 Wkład własny inwestora oraz kwota kredytu możliwa do zaciągnięcia Deklarowany wkład własny inwestora wynosi [zł] 0.00 Kwota kredytu możliwa do zaciągnięcia wynosi [zł] 0.00 Przewidywany okres kredytowania [miesięcy] 1 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 6

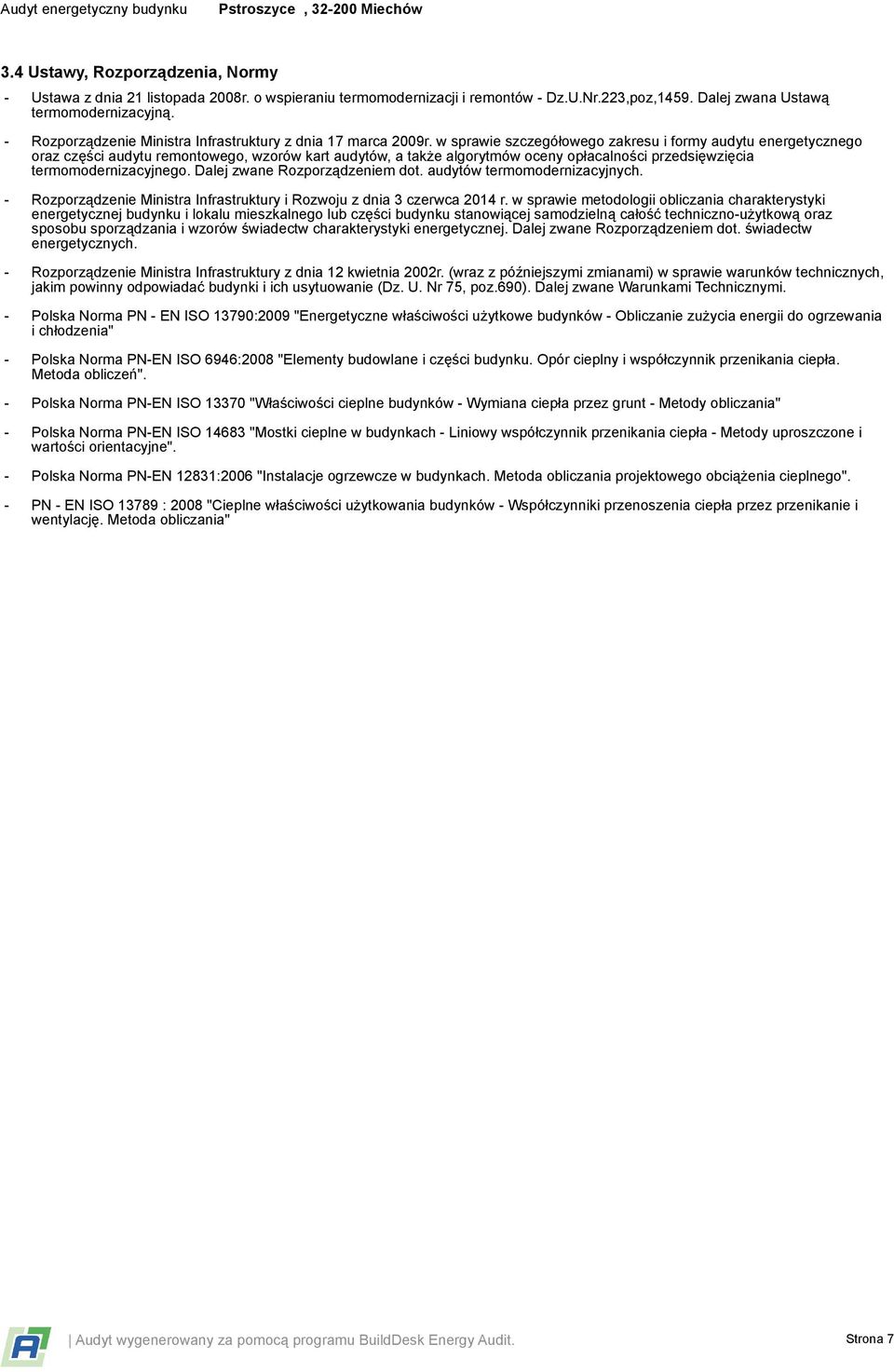

12 3.4 Ustawy, Rozporządzenia, Normy - Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz.U.Nr.223,poz,1459. Dalej zwana Ustawą termomodernizacyjną. - Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. - Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 czerwca 2014 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690). Dalej zwane Warunkami Technicznymi. - Polska Norma PN - EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia" - Polska Norma PN-EN ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". - Polska Norma PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" - Polska Norma PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne". - Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". - PN - EN ISO : 2008 "Cieplne właściwości użytkowania budynków - Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania" Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 7

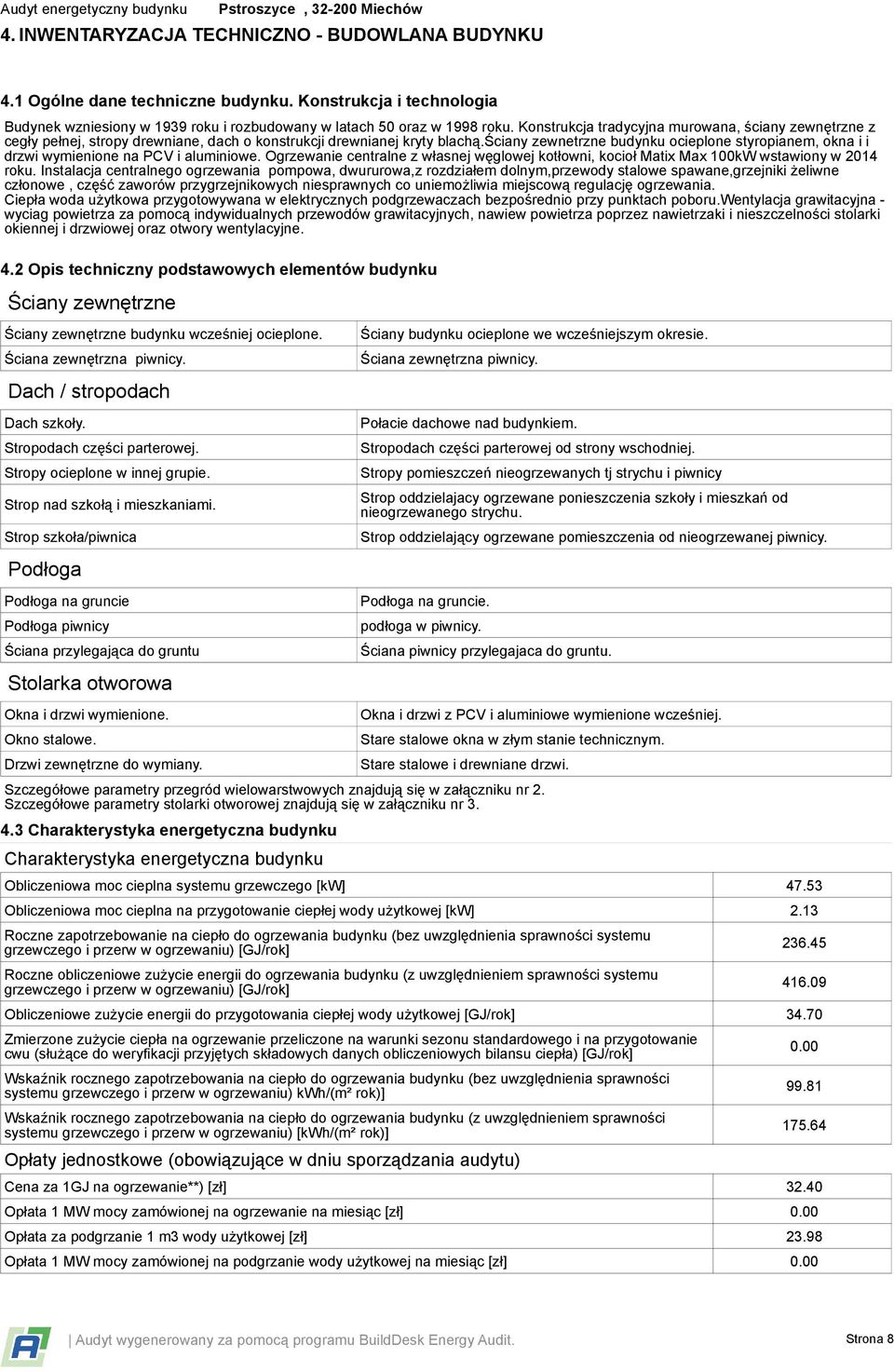

13 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Ogólne dane techniczne budynku. Konstrukcja i technologia Budynek wzniesiony w 1939 roku i rozbudowany w latach 50 oraz w 1998 roku. Konstrukcja tradycyjna murowana, ściany zewnętrzne z cegły pełnej, stropy drewniane, dach o konstrukcji drewnianej kryty blachą.ściany zewnetrzne budynku ocieplone styropianem, okna i i drzwi wymienione na PCV i aluminiowe. Ogrzewanie centralne z własnej węglowej kotłowni, kocioł Matix Max 100kW wstawiony w 2014 roku. Instalacja centralnego ogrzewania pompowa, dwururowa,z rozdziałem dolnym,przewody stalowe spawane,grzejniki żeliwne członowe, część zaworów przygrzejnikowych niesprawnych co uniemożliwia miejscową regulację ogrzewania. Ciepła woda użytkowa przygotowywana w elektrycznych podgrzewaczach bezpośrednio przy punktach poboru.wentylacja grawitacyjna - wyciag powietrza za pomocą indywidualnych przewodów grawitacyjnych, nawiew powietrza poprzez nawietrzaki i nieszczelności stolarki okiennej i drzwiowej oraz otwory wentylacyjne. 4.2 Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Ściany zewnętrzne budynku wcześniej ocieplone. Ściana zewnętrzna piwnicy. Dach / stropodach Dach szkoły. Stropodach części parterowej. Stropy ocieplone w innej grupie. Strop nad szkołą i mieszkaniami. Strop szkoła/piwnica Podłoga Podłoga na gruncie Podłoga piwnicy Ściana przylegająca do gruntu Stolarka otworowa Okna i drzwi wymienione. Okno stalowe. Drzwi zewnętrzne do wymiany. Ściany budynku ocieplone we wcześniejszym okresie. Ściana zewnętrzna piwnicy. Połacie dachowe nad budynkiem. Stropodach części parterowej od strony wschodniej. Stropy pomieszczeń nieogrzewanych tj strychu i piwnicy Strop oddzielajacy ogrzewane ponieszczenia szkoły i mieszkań od nieogrzewanego strychu. Strop oddzielający ogrzewane pomieszczenia od nieogrzewanej piwnicy. Podłoga na gruncie. podłoga w piwnicy. Ściana piwnicy przylegajaca do gruntu. Okna i drzwi z PCV i aluminiowe wymienione wcześniej. Stare stalowe okna w złym stanie technicznym. Stare stalowe i drewniane drzwi. Szczegółowe parametry przegród wielowarstwowych znajdują się w załączniku nr 2. Szczegółowe parametry stolarki otworowej znajdują się w załączniku nr Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 2.13 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 0.00 Opłata za podgrzanie 1 m3 wody użytkowej [zł] Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 8

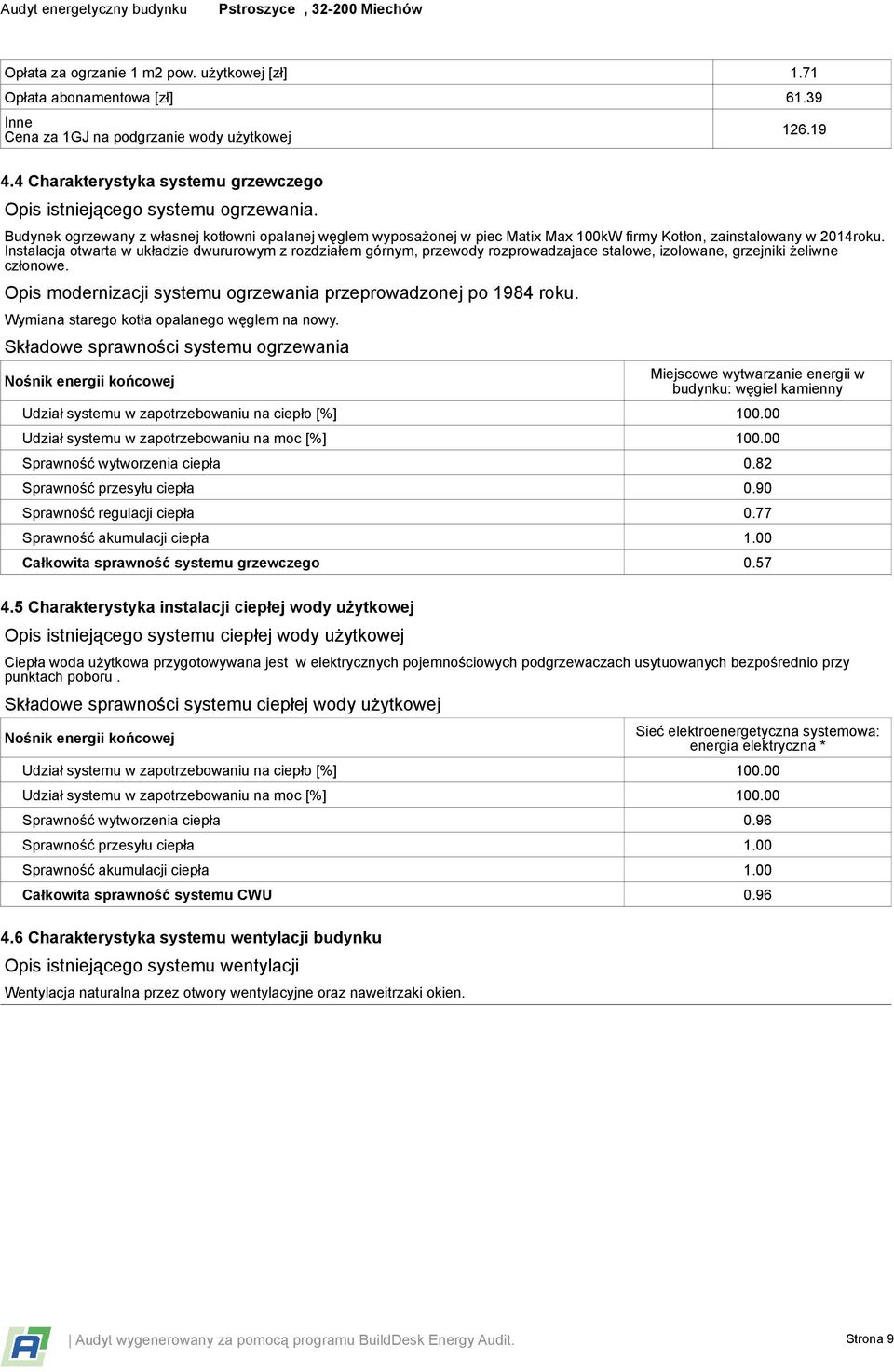

14 Opłata za ogrzanie 1 m2 pow. użytkowej [zł] 1.71 Opłata abonamentowa [zł] Inne Cena za 1GJ na podgrzanie wody użytkowej Charakterystyka systemu grzewczego Opis istniejącego systemu ogrzewania. Budynek ogrzewany z własnej kotłowni opalanej węglem wyposażonej w piec Matix Max 100kW firmy Kotłon, zainstalowany w 2014roku. Instalacja otwarta w układzie dwururowym z rozdziałem górnym, przewody rozprowadzajace stalowe, izolowane, grzejniki żeliwne członowe. Opis modernizacji systemu ogrzewania przeprowadzonej po 1984 roku. Wymiana starego kotła opalanego węglem na nowy. Składowe sprawności systemu ogrzewania Nośnik energii końcowej Miejscowe wytwarzanie energii w budynku: węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.82 Sprawność przesyłu ciepła 0.90 Sprawność regulacji ciepła 0.77 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Opis istniejącego systemu ciepłej wody użytkowej Ciepła woda użytkowa przygotowywana jest w elektrycznych pojemnościowych podgrzewaczach usytuowanych bezpośrednio przy punktach poboru. Składowe sprawności systemu ciepłej wody użytkowej Nośnik energii końcowej Sieć elektroenergetyczna systemowa: energia elektryczna * Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.96 Sprawność przesyłu ciepła 1.00 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu CWU Charakterystyka systemu wentylacji budynku Opis istniejącego systemu wentylacji Wentylacja naturalna przez otwory wentylacyjne oraz naweitrzaki okien. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 9

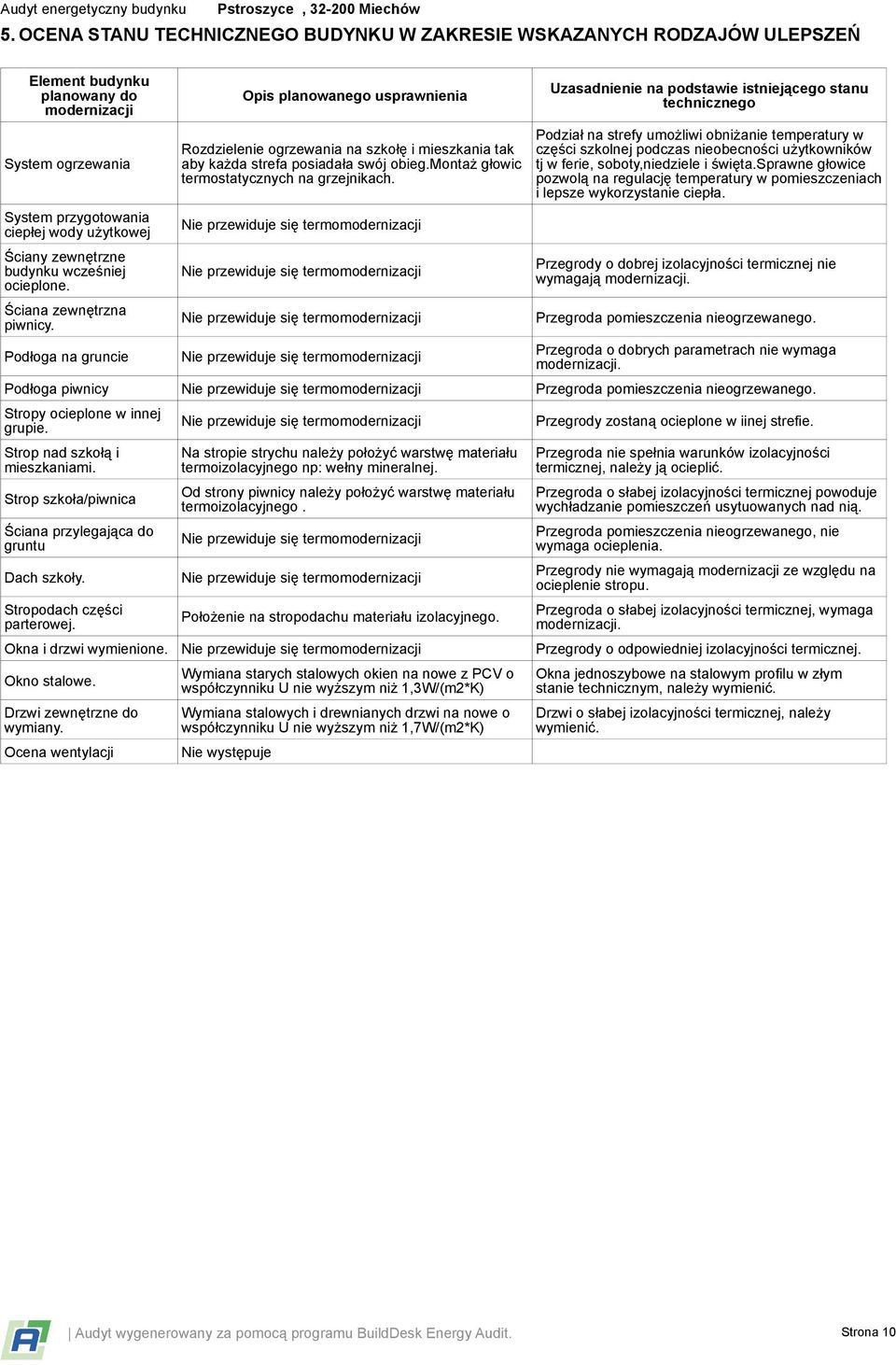

15 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Element budynku planowany do modernizacji System ogrzewania System przygotowania ciepłej wody użytkowej Ściany zewnętrzne budynku wcześniej ocieplone. Ściana zewnętrzna piwnicy. Podłoga na gruncie Opis planowanego usprawnienia Rozdzielenie ogrzewania na szkołę i mieszkania tak aby każda strefa posiadała swój obieg.montaż głowic termostatycznych na grzejnikach. Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Uzasadnienie na podstawie istniejącego stanu technicznego Podział na strefy umożliwi obniżanie temperatury w części szkolnej podczas nieobecności użytkowników tj w ferie, soboty,niedziele i święta.sprawne głowice pozwolą na regulację temperatury w pomieszczeniach i lepsze wykorzystanie ciepła. Przegrody o dobrej izolacyjności termicznej nie wymagają modernizacji. Przegroda pomieszczenia nieogrzewanego. Przegroda o dobrych parametrach nie wymaga modernizacji. Podłoga piwnicy Nie przewiduje się termomodernizacji Przegroda pomieszczenia nieogrzewanego. Stropy ocieplone w innej grupie. Strop nad szkołą i mieszkaniami. Strop szkoła/piwnica Ściana przylegająca do gruntu Dach szkoły. Stropodach części parterowej. Nie przewiduje się termomodernizacji Na stropie strychu należy położyć warstwę materiału termoizolacyjnego np: wełny mineralnej. Od strony piwnicy należy położyć warstwę materiału termoizolacyjnego. Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Położenie na stropodachu materiału izolacyjnego. Przegrody zostaną ocieplone w iinej strefie. Przegroda nie spełnia warunków izolacyjności termicznej, należy ją ocieplić. Przegroda o słabej izolacyjności termicznej powoduje wychładzanie pomieszczeń usytuowanych nad nią. Przegroda pomieszczenia nieogrzewanego, nie wymaga ocieplenia. Przegrody nie wymagają modernizacji ze względu na ocieplenie stropu. Przegroda o słabej izolacyjności termicznej, wymaga modernizacji. Okna i drzwi wymienione. Nie przewiduje się termomodernizacji Przegrody o odpowiedniej izolacyjności termicznej. Okno stalowe. Drzwi zewnętrzne do wymiany. Ocena wentylacji Wymiana starych stalowych okien na nowe z PCV o współczynniku U nie wyższym niż 1,3W/(m2*K) Wymiana stalowych i drewnianych drzwi na nowe o współczynniku U nie wyższym niż 1,7W/(m2*K) Nie występuje Okna jednoszybowe na stalowym profilu w złym stanie technicznym, należy wymienić. Drzwi o słabej izolacyjności termicznej, należy wymienić. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 10

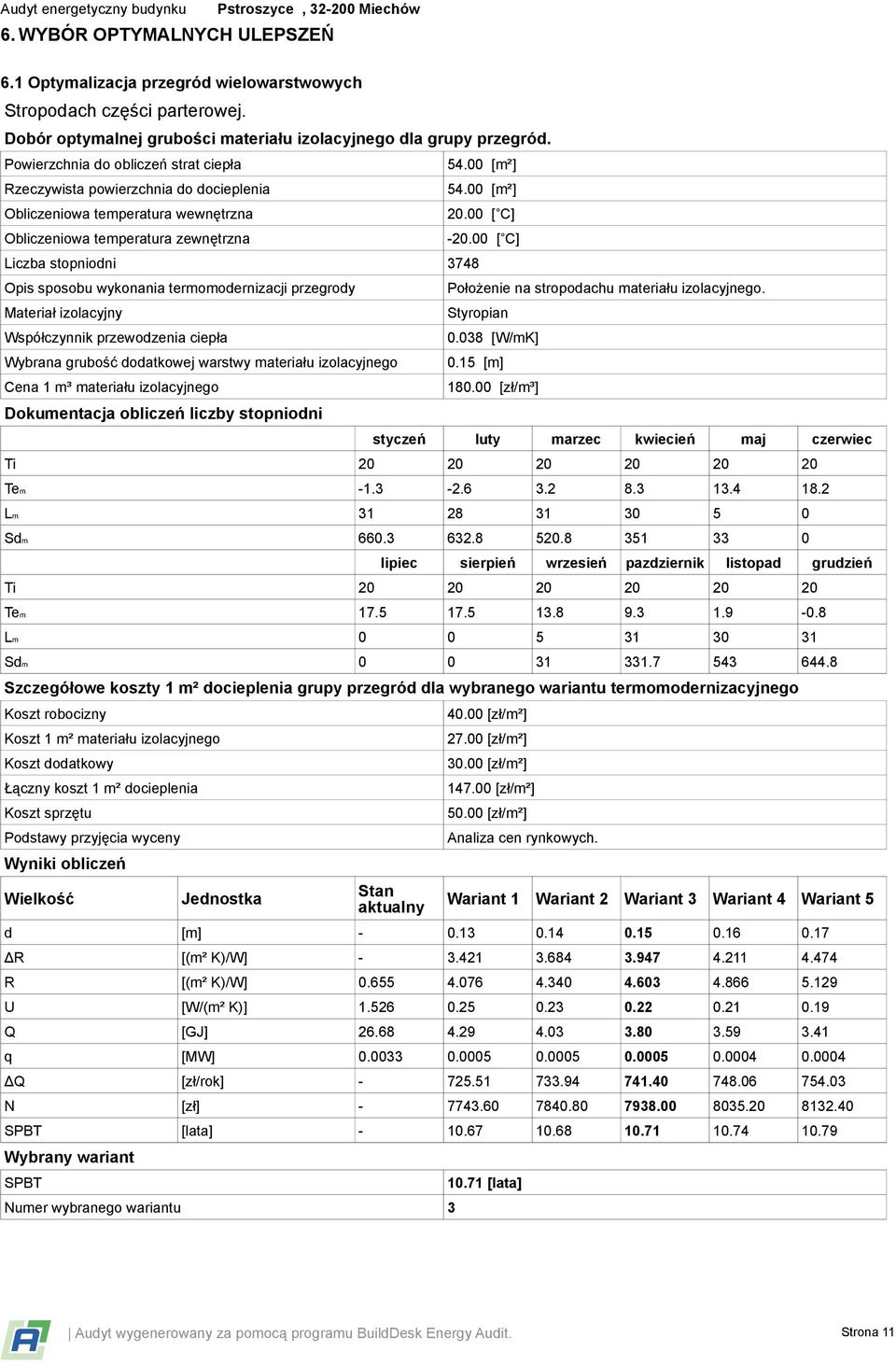

16 6. WYBÓR OPTYMALNYCH ULEPSZEŃ 6.1 Optymalizacja przegród wielowarstwowych Stropodach części parterowej. Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3748 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] Położenie na stropodachu materiału izolacyjnego. Styropian [W/mK] 0.15 [m] [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny Koszt 1 m² materiału izolacyjnego Koszt dodatkowy Łączny koszt 1 m² docieplenia Koszt sprzętu Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] [zł/m²] [zł/m²] [zł/m²] [zł/m²] Analiza cen rynkowych. Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 11

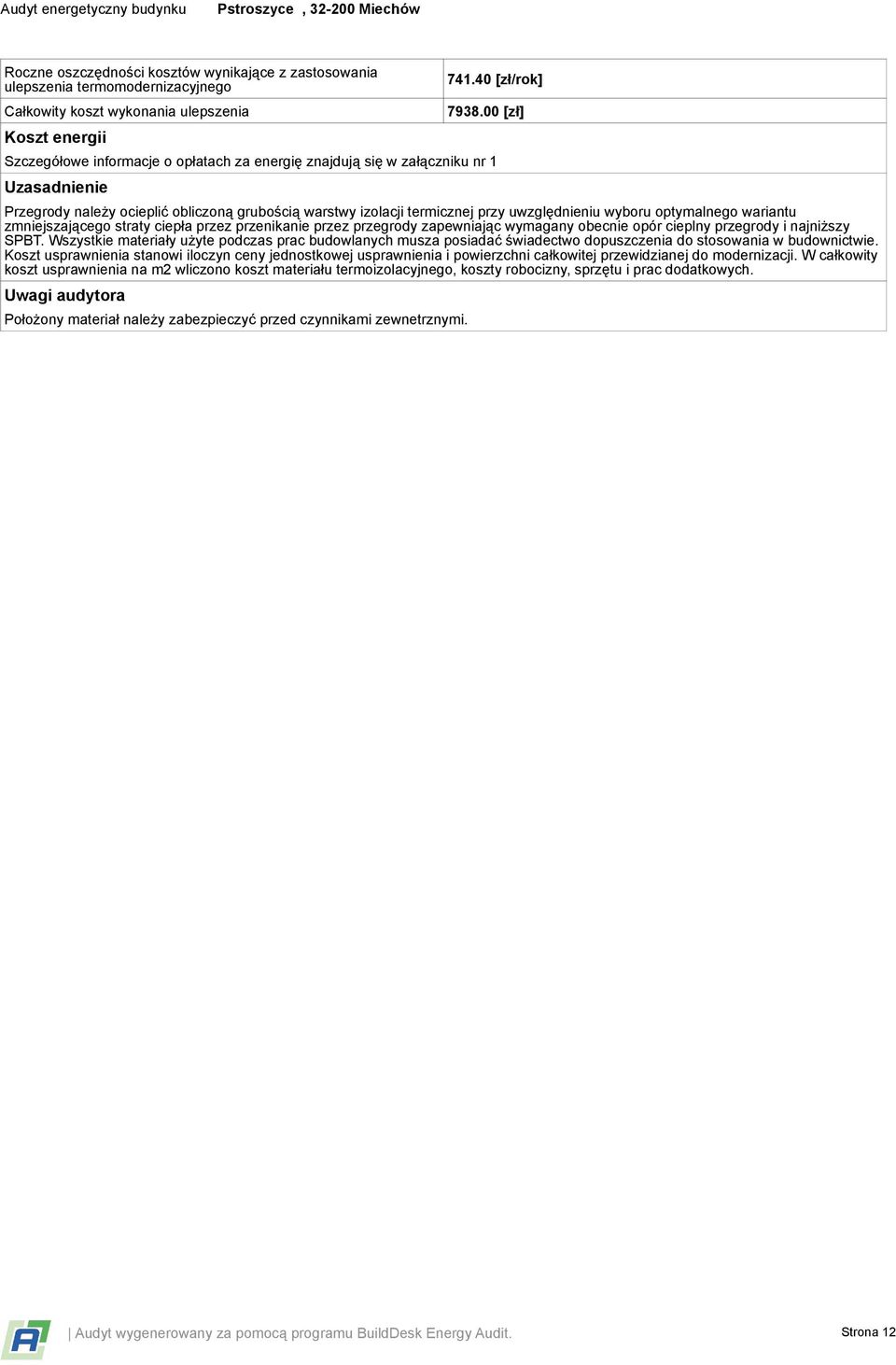

17 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Przegrody należy ocieplić obliczoną grubością warstwy izolacji termicznej przy uwzględnieniu wyboru optymalnego wariantu zmniejszającego straty ciepła przez przenikanie przez przegrody zapewniając wymagany obecnie opór cieplny przegrody i najniższy SPBT. Wszystkie materiały użyte podczas prac budowlanych musza posiadać świadectwo dopuszczenia do stosowania w budownictwie. Koszt usprawnienia stanowi iloczyn ceny jednostkowej usprawnienia i powierzchni całkowitej przewidzianej do modernizacji. W całkowity koszt usprawnienia na m2 wliczono koszt materiału termoizolacyjnego, koszty robocizny, sprzętu i prac dodatkowych. Uwagi audytora Położony materiał należy zabezpieczyć przed czynnikami zewnetrznymi. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 12

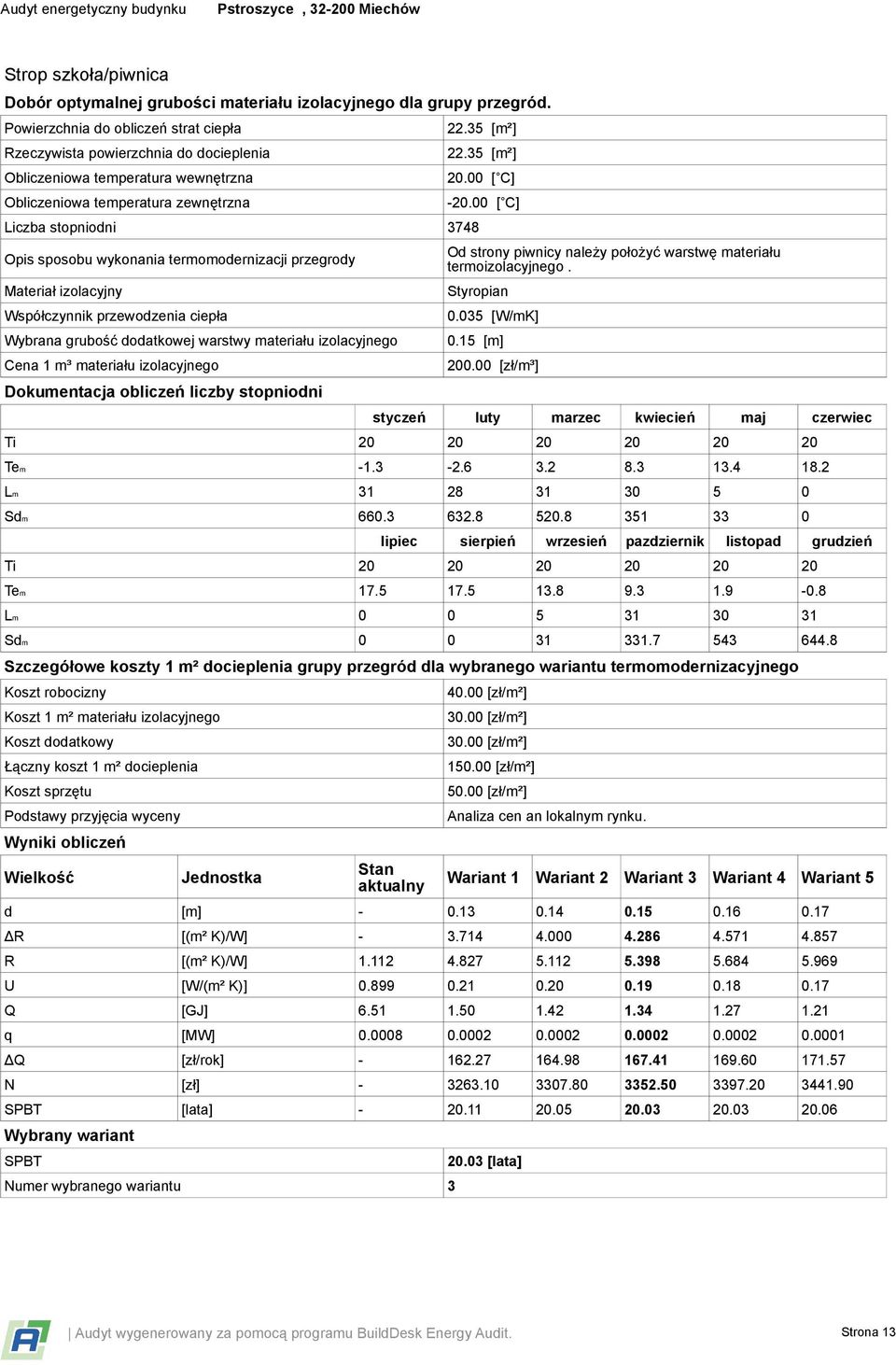

18 Strop szkoła/piwnica Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3748 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] Od strony piwnicy należy położyć warstwę materiału termoizolacyjnego. Styropian [W/mK] 0.15 [m] [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny Koszt 1 m² materiału izolacyjnego Koszt dodatkowy Łączny koszt 1 m² docieplenia Koszt sprzętu Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] [zł/m²] [zł/m²] [zł/m²] [zł/m²] Analiza cen an lokalnym rynku. Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 13

19 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Przegrody należy ocieplić obliczoną grubością warstwy izolacji termicznej przy uwzględnieniu wyboru optymalnego wariantu zmniejszającego straty ciepła przez przenikanie przez przegrody zapewniając wymagany obecnie opór cieplny przegrody i najniższy SPBT. Wszystkie materiały użyte podczas prac budowlanych musza posiadać świadectwo dopuszczenia do stosowania w budownictwie. Koszt usprawnienia stanowi iloczyn ceny jednostkowej usprawnienia i powierzchni całkowitej przewidzianej do modernizacji. W całkowity koszt usprawnienia na m2 wliczono koszt materiału termoizolacyjnego, koszty robocizny, sprzętu i prac dodatkowych. Uwagi audytora Izolację układać należy w sposób zapewniający zachowanie jej ciągłości. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 14

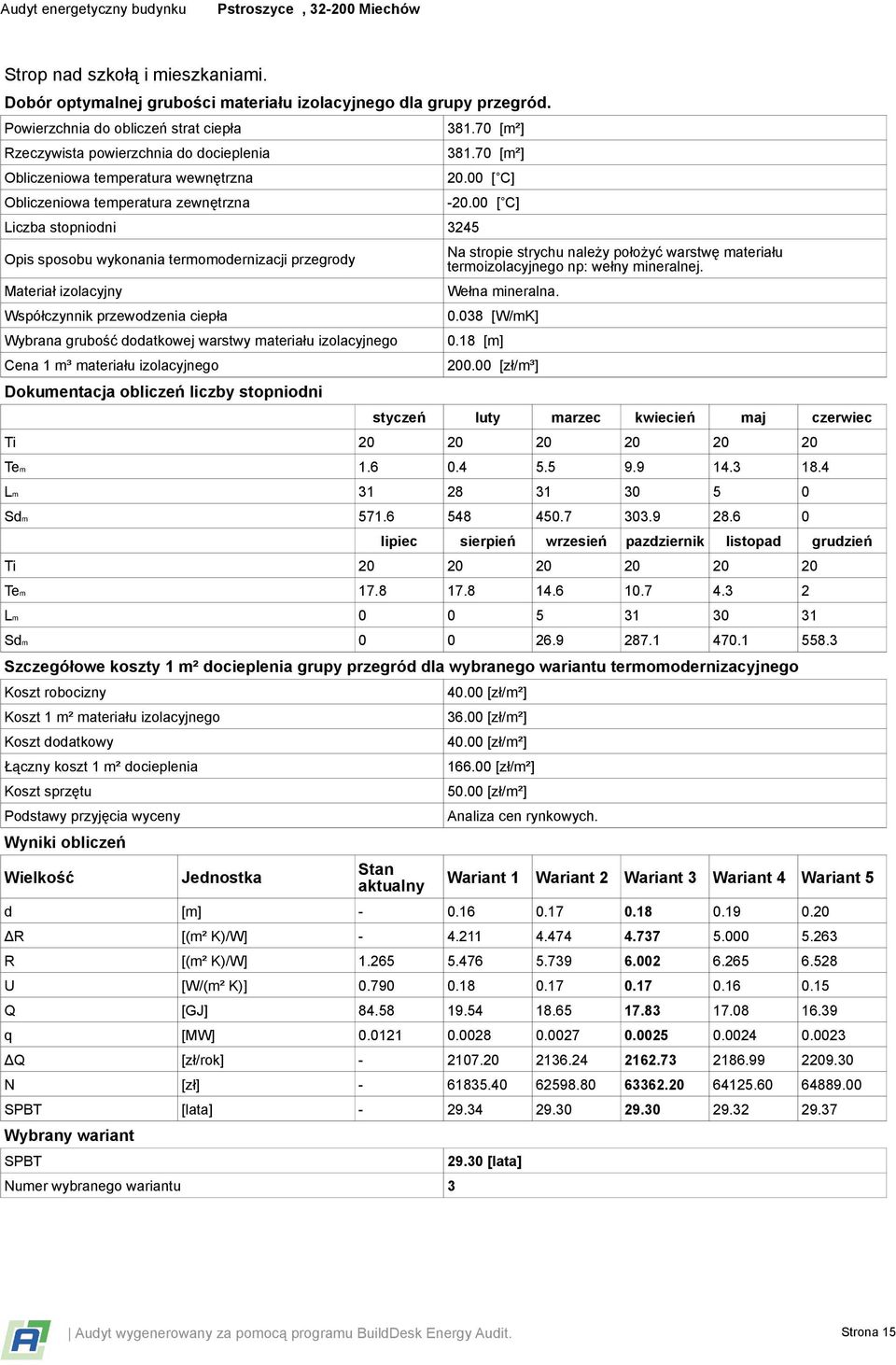

20 Strop nad szkołą i mieszkaniami. Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3245 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] Na stropie strychu należy położyć warstwę materiału termoizolacyjnego np: wełny mineralnej. Wełna mineralna [W/mK] 0.18 [m] [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny Koszt 1 m² materiału izolacyjnego Koszt dodatkowy Łączny koszt 1 m² docieplenia Koszt sprzętu Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] [zł/m²] [zł/m²] [zł/m²] [zł/m²] Analiza cen rynkowych. Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 15

21 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Przegrody należy ocieplić obliczoną grubością warstwy izolacji termicznej przy uwzględnieniu wyboru optymalnego wariantu zmniejszającego straty ciepła przez przenikanie przez przegrody zapewniając wymagany obecnie opór cieplny przegrody i najniższy SPBT. Wg WT 2014, U stropu nie może być wyższe niż 0,25 W/(m2*K).Wszystkie materiały użyte podczas prac budowlanych musza posiadać świadectwo dopuszczenia do stosowania w budownictwie.koszt usprawnienia stanowi iloczyn ceny jednostkowej usprawnienia i powierzchni całkowitej przewidzianej do modernizacji. W całkowity koszt usprawnienia na m2 wliczono koszt materiału termoizolacyjnego, koszty robocizny, sprzętu i prac dodatkowych. Uwagi audytora Szczególną uwagę należy zwrócić na zachowanie ciągłości izolacji. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 16

22 6.2 Optymalizacja stolarki otworowej Okno stalowe. Dobór optymalnego wariantu dla grupy okien. Powierzchnia przegród typowych 0.64 m² Łączny strumień powietrza wentylacyjnego Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna m³/h C C Liczba stopniodni 3748 Dokumentacja obliczeń liczby stopniodni styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Okno stalowe. Opis ulepszenia w wariancie: 1 Szczegółowe koszty wybranego ulepszenia termomodernizacyjnego dla grupy okien Opis kosztu Wymiana starych stalowych okien na nowe z PCV o współczynniku U nie wyższym niż 1,3W/(m2*K) Cena jedn. Jednostka ilość Koszt termomodernizacji stolarki 0.00 zł/m² Koszt [zł] Koszt montażu stolarki zł/m² Koszty związane z modernizacją elementów wpływających na strumień wentylacyjny Koszt dodatkowy: Wyniki obliczeń Wielkość Jednostka Stan aktualny Wariant 1 Wariant 2 Wariant 3 U [W/(m² K)] a [m³/(m h da Pa²/³)] l [m] cr [-] cw [-] cm [-] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 17

23 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Uwagi audytora [zł/rok] [zł] Szczególną uwagę zwrócić na prawidłowe osadzenie i izolacje termiczną okien. Warstwa izolacji musi zachodzić na framugi tak aby nie powstawały mostki termiczne. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 18

24 Drzwi zewnętrzne do wymiany. Dobór optymalnego wariantu dla grupy okien. Powierzchnia przegród typowych 5.68 m² Łączny strumień powietrza wentylacyjnego Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna m³/h C C Liczba stopniodni 3748 Dokumentacja obliczeń liczby stopniodni styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Drzwi zewnętrzne do wymiany. Opis ulepszenia w wariancie: 1 Szczegółowe koszty wybranego ulepszenia termomodernizacyjnego dla grupy okien Opis kosztu Wymiana stalowych i drewnianych drzwi na nowe o współczynniku U nie wyższym niż 1,7W/(m2*K) Cena jedn. Jednostka ilość Koszt termomodernizacji stolarki 0.00 zł/m² Koszt [zł] Koszt montażu stolarki zł/m² Koszty związane z modernizacją elementów wpływających na strumień wentylacyjny 0.00 zł Koszt dodatkowy: Wyniki obliczeń Wielkość Jednostka Stan aktualny Wariant 1 Wariant 2 Wariant 3 U [W/(m² K)] a [m³/(m h da Pa²/³)] l [m] cr [-] cw [-] cm [-] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu 1 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia [lata] [zł/rok] [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 19

25 Uwagi audytora Szczególną uwagę zwrócić na prawidłowe osadzenie i izolacje termiczną ościeży. Warstwa izolacji musi zachodzić na framugi tak aby nie powstawały mostki termiczne. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 20

26 6.3 WYBRANE I ZOPTYMALIZOWANE ULEPSZENIA TERMOMODERNIZACYJNE ZMIERZAJĄCECE DO ZMNIEJSZENIA ZAPOTRZEBOWANIA NA CIEPŁO W WYNIKU ZMNIEJSZENIA STRAT PRZENIKANIA CIEPŁA PRZEZ PRZEGRODY BUDOWLANE ORAZ WARIANTY PRZEDSIEWZIEĆ TERMOMODERNIZACYJNYCH DOTYCZĄCYCH MODERNIZACJI SYSTEMU WENTYLACJI I SYSTEMU PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ, USZEREGOWANE WEDŁUG ROSNĄCEJ WARTOŚCI SPBT Lp. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] 1 Położenie na stropodachu materiału izolacyjnego., Styropian Wymiana starych stalowych okien na nowe z PCV o współczynniku U nie wyższym niż 1,3W/(m2*K) Od strony piwnicy należy położyć warstwę materiału termoizolacyjnego., Styropian Wymiana stalowych i drewnianych drzwi na nowe o współczynniku U nie wyższym niż 1,7W/(m2*K) Na stropie strychu należy położyć warstwę materiału termoizolacyjnego np: wełny mineralnej., Wełna mineralna Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 21

27 6.4 Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. Ulepszenie: Wariant wpływający na długość przerw w ogrzewaniu: Rozdział ogrzewania, montaż głowic termostatycznych. wt 0.75 wd 0.93 Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy ogrzewania proponowane w usprawnieniu System: Kotły węglowe wyprodukowane po 2000 r. Nośnik energii końcowej tak tak Miejscowe wytwarzanie energii w budynku: węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.82 Sprawność przesyłu ciepła 0.90 Sprawność regulacji ciepła 0.82 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 0.61 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło [GJ] Zapotrzebowanie na moc [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] 3.44 Wybrany wariant: Rozdział ogrzewania, montaż głowic termostatycznych. SPBT [lata] 3.44 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Podział na strefy umożliwi obniżanie temperatury w części szkolnej podczas nieobecności użytkowników tj w ferie, soboty,niedziele i święta.sprawne głowice pozwolą na regulację temperatury w pomieszczeniach i lepsze wykorzystanie ciepła. TABELA 2. RODZAJE ULEPSZEŃ TERMOMODERNIZACYJNYCH SKŁADAJĄCE SIĘ NA OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO POPRAWIAJĄCY SPRAWNOŚĆ CIEPLNĄ SYSTEMU GRZEWCZEGO Rodzaje ulepszeń termomodernizacyjnych Wytwarzanie ciepła: Bez zmian. Wartości sprawności składowych oraz współczynników w *) Przesyłanie ciepła: Rozdział przesyłanego czynnika grzewczego oddzielnie do mieszkań i do szkoły z możliwością obniżania temperatury na każdym obiegu. Regulacja systemu grzewczego: Zainstalowanie dobowego i tygodniowego regulatora temperatury. Montaż zaworów termostatycznych. Akumulacja ciepła: Beż zmian. Uwzględnienie wprowadzenia przerw na ogrzewanie w okresie tygodnia: Instalacja sterownika dobowego i tygodniowego. Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby: Instalacja sterownika dobowego i tygodniowego. Sprawność całkowita systemu grzewczego ηg = 0.82 ηd = 0.90 ηe = 0.82 ηs = 1.00 Wt = 0.75 Wd = 0.93 ηgηdηeηs = 0.61 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 22

28 Opis ulepszenia systemu grzewczego Rozdzielenie ogrzewania na szkołę i mieszkania tak aby każda strefa posiadała swój obieg.montaż głowic termostatycznych na grzejnikach. Uwagi audytora Podział na strefy umożliwi obniżanie temperatury w części szkolnej podczas nieobecności użytkowników tj w ferie, soboty,niedziele i święta.sprawne głowice pozwolą na regulację temperatury w pomieszczeniach i lepsze wykorzystanie ciepła. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 23

29 Zakres usprawnień wchodzących w skład wybranego wariantu przedstawiono w punkcie 7.2: Dokumentacja poszczególnych wariantów przedsięwzięć termomodernizacyjnych Optymalna kwota kredytu z punktu widzenia minimalizacji wysokości kredytu i maksymalizacji wysokości premii termomodernizacyjnej. Zwiększenie kwoty kredytu powyżej podanej wartości nie wpłynie na zwiększenie wysokości premii termomodernizacyjnej Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 24 Audyt energetyczny budynku 7. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO 7.1 Określenie wariantów przedsięwzięć termomodernizacyjnych Lp. 1 Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite[zł] Roczne oszczędności kosztów energii [zł/rok] Procentowa oszczędność zapotrzebowania na energię (z Optymalna uwzględnieniem kwota kredytu sprawności całkowitej)[%] Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych [zł] [zł/rok] [%] [zł %] [zł] [zł] [zł] Dwukrotność rocznej oszczędności kosztów energii Wariant optymalizacyjny 1 - wybrany do realizacji Wariant optymalizacyjny Wariant optymalizacyjny Wariant optymalizacyjny Wariant optymalizacyjny Wariant optymalizacyjny Wybrany do realizacji wariant optymalizacyjny Do realizacji wybrano wariant optymalizacyjny nr 1 Planowany koszt wybranego przedsięwzięcia termomodernizacyjnego wynosi zł W kosztach uwzględniono całkowity koszt wykonania opracowania: zł Przy zadeklarowanym wkładzie własnym inwestora w wysokości 0.00 zł, planowana kwota kredytu wynosi zł

30 7.2 Dokumentacja wybranego wariantu przedsięwzięcia termomodernizacyjnego Wariant optymalizacyjny 1 - wybrany do realizacji Lp. Ulepszany element Nazwa ulepszenia 1 System ogrzewania Rozdział ogrzewania, montaż głowic termostatycznych. SPBT [lata] 2 Stropodach części parterowej. Ocieplenie stropodachu Okno stalowe. Wymiana okien Strop szkoła/piwnica Ocieplenie stropu piwnicy Drzwi zewnętrzne do wymiany. Wymiana drzwi Strop nad szkołą i mieszkaniami. Ocieplenie stropu Charakterystyka energetyczna budynku po zastosowaniu wariantu: Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 2.13 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 25

31 8 OPIS WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Lp. 1 2 Rodzaj robót Modernizacja systemu grzewczego: Instalacja sterownika dobowego i tygodniowego. Modernizacja systemu grzewczego: modernizacja instalacji grzewczej Obliczenie ilości robót Cena jednostkowa Koszt robót [zł] [zł] [zł] Modernizacja systemu grzewczego: robocizna [zł] Strop nad szkołą i mieszkaniami. - Wełna mineralna. (λ = [W/(m K)]) o grubości: [m] Strop mieszkanie/strych, Strop szkoła/strych [m²] [zł/m²] Strop nad szkołą i mieszkaniami. - robocizna [m²] [zł/m²] Strop nad szkołą i mieszkaniami. - sprzęt [m²] [zł/m²] Strop nad szkołą i mieszkaniami. - prace dodatkowe [m²] [zł/m²] Strop szkoła/piwnica - Styropian (λ = 0.035[W/(m K)]) o grubości: [m] Strop szkoła/piwnica [m²] [zł/m²] Strop szkoła/piwnica - robocizna [m²] [zł/m²] Strop szkoła/piwnica - sprzęt [m²] [zł/m²] Strop szkoła/piwnica - prace dodatkowe [m²] [zł/m²] Stropodach części parterowej. - Styropian (λ = 0.038[W/(m K)]) o grubości: [m] Stropodach sali gimnastycznej [m²] [zł/m²] Stropodach części parterowej. - robocizna [m²] [zł/m²] Stropodach części parterowej. - sprzęt [m²] [zł/m²] Stropodach części parterowej. - prace dodatkowe [m²] [zł/m²] Okno stalowe. - robocizna 0.64 [m²] [zł/m²] Okno stalowe. - modernizacja elementów wpływających na strumień wentylacyjny 2 [szt.] [zł/komplet] Drzwi zewnętrzne do wymiany. - robocizna 5.68 [m²] [zł/m²] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 26

32 ZAŁĄCZNIKI Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego Jednostkowe koszty energii dla systemu ogrzewania Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Miejscowe wytwarzanie energii w budynku: węgiel kamienny Jednostkowe koszty energii po termomodernizacji Miejscowe wytwarzanie energii w budynku: węgiel kamienny Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Jednostkowe koszty energii dla systemu przygotowania ciepłej wody użytkowej Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Sieć elektroenergetyczna systemowa: energia elektryczna * Jednostkowe koszty energii po termomodernizacji Sieć elektroenergetyczna systemowa: energia elektryczna * Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 27

33 ZAŁĄCZNIKI Załącznik 2: Szczegółowa budowa przegród wielowarstwowych Symbol przegrody: PPO Nazwa przegrody Typ przegrody Podłoga piwnicy Podłoga w podziemiu ogrzewanym Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Wylewka cementowa x papa na lepiku Beton zwykły z kruszywa kamiennego (1900) Piasek i żwir Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Podłoga piwnicy NIE Symbol przegrody: PG Nazwa przegrody Typ przegrody Podłoga na gruncie Podłoga na gruncie Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Sosna i świerk - w poprzek włókien Wylewka cementowa Płyty wiórkowo-cementowe Beton zwykły z kruszywa kamiennego (1900) Piasek i żwir Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Podłoga na gruncie NIE Symbol przegrody: STJ Nazwa przegrody Typ przegrody Strop nad piwnicą Strop o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Sosna i świerk - w poprzek włókien Wylewka cementowa Płyty wiórkowo-cementowe Beton zwykły z kruszywa kamiennego (1900) Tynk lub gładź cementowo-wapienna Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 28

34 ZAŁĄCZNIKI Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Stropy ocieplone w innej grupie. NIE Strop szkoła/piwnica TAK Symbol przegrody: STNJ Nazwa przegrody Typ przegrody Strop nad ostatnią kondygnacją Strop o budowie niejednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] 0.79 Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Wycinek: Drewno Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Sosna i świerk - w poprzek włókien Wycinek: Polepa Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Sosna i świerk - w poprzek włókien Niewentylowana warstwa powietrzna Płyty ze słomy Sosna i świerk - w poprzek włókien Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Stropy ocieplone w innej grupie. NIE Strop nad szkołą i mieszkaniami. TAK Symbol przegrody: SJz Nazwa przegrody Typ przegrody Ściana zewnętrzna Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Styropian (15-40) Ceresit CT 63 - tynk akrylowy, \"kamyczek\" (ziarno 3,0 mm) Nazwa grupy, w której występuje przegroda Ściany zewnętrzne budynku wcześniej ocieplone. Symbol przegrody: SPOz Nazwa przegrody Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji NIE Ściana piwnicy przylegająca do gruntu Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 29

35 ZAŁĄCZNIKI Typ przegrody Ściana podziemia przylegająca do gruntu Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Beton zwykły z kruszywa kamiennego (1900) Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) x papa na lepiku Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Ściana przylegająca do gruntu NIE Symbol przegrody: SJzp Nazwa przegrody Typ przegrody Ściana zewnętrzna piwnicy Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Beton zwykły z kruszywa kamiennego (1900) Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Tynk cementowo-piaskowy Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Ściana zewnętrzna piwnicy. NIE Symbol przegrody: SDT Nazwa przegrody Typ przegrody Stropodach Stropodach tradycyjny Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Żelbet Płyty wiórkowo-cementowe Wylewka cementowa Stal nierdzewna Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Stropodach części parterowej. TAK Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 30
