1 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach ANEKS DO AUDYTU ENERGETYCZNEGO Szkoła Podstawowa im. Gen. S. Maczka Pojałowice 18, Miechów Wykonano na zlecenie Gminy i Miasta Miechów w ramach projektu: ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Opracował: Waldemar Wróbel Dom z energią nieruchomości i certyfikaty energetyczne ul. Mackiewicza 25/16, Kraków tel.: Miechów, październik 2015 roku Opracował: Waldemar Wróbel str. 1

2 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach Spis treści: I. Część opisowa I.1. Wprowadzenie I.2. Dane techniczno-budowlane obiektu I.3.Proponowane usprawnienia: I.3.1. Modernizacja przegród budowlanych budynku I.3.2. Modernizacja instalacji c.o. I.3.3. Zastosowanie instalacji fotowoltaicznej I.3.4. Modernizacja oświetlenia I.4.Podsumowanie str.2 str.3 str.3 str.3 str.4 str.5 str.5 str.5 II. Część obliczeniowa Załącznik A` - termomodernizacja (dołączony do niniejszego aneksu) Załącznik B - odnawialne źródła energii (dołączony do audytu z kwietnia 2015r) Załącznik C - modernizacja instalacji oświetlenia (dołączony do audytu z kwietnia 2015r) I. Część opisowa I.1 Wprowadzenie. Aneks do audytu sporządzono na życzenie inwestora celem przedstawienia efektów jakie zostaną uzyskane po zastosowaniu w systemie grzewczym budynku źródła ciepła opalanego gazem płynnym (propanem) w miejsce zasilanego olejem opałowym. Niniejsze opracowanie zawiera informacje skorygowane w stosunku do audytu pierwotnego (z kwietnia 2105r) o wartości wynikające z zastosowania nowego nośnika energii i zasilanego przez niego nowego źródła ciepła. W wyniku przeprowadzonej analizy możliwych do wykonania oraz racjonalnych dla tego obiektu usprawnień i przedsięwzięć modernizacyjnych, zaproponowano: a. modernizację przegród zewnętrznych budynku szczegółowy opis w załączniku A` b. zastosowanie instalacji fotowoltaicznej - szczegółowy opis w załączniku B c. modernizację oświetlenia - szczegółowy opis w załączniku C d. modernizacja instalacji c.o. szczegółowy opis a załączniku A` Przedstawione w niniejszej części wartości zostały obliczone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart, audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Do obliczenia ograniczenia emisji CO 2 przyjęto wartości z tabel KOBiZE - Wartości opałowe (WO) i wskaźniki emisji CO2 (WE) w roku 2012 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do Emisji za rok Szczegółową charakterystykę energetyczną budynku, metody modernizacji i obliczenia do nich zawierają załączniki A`, B, C. Opracował: Waldemar Wróbel str. 2

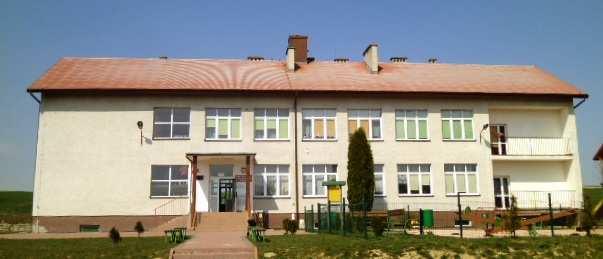

3 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach I.2. Dane techniczno-budowlane i ocena stanu obiektu. Budynek wzniesiony w 1995 roku metodą tradycyjną, konstrukcja murowana z zastosowaniem elementów prefabrykowanych. Ściany murowane z cegły kratówki, stropy z prefabrykowanych płyt kanałowych. Dach dwuspadowy na konstrukcji drewnianej kryty blachą trapezową. Stolarka okienna i drzwiowa z PCV i aluminiowa. Budynek ogrzewany z własnej kotłowni olejowej, wyposażonej w kocioł wodny niskotemperaturowy Rapido z 1995 roku o mocy 115kW. Instalacja centralnego ogrzewania pompowa, dwururowa, z rozdziałem dolnym, przewody stalowe spawane, grzejniki żeliwne członowe wyposażone w głowice termostatyczne. Ciepła woda użytkowa przygotowywana w elektrycznych podgrzewaczach dla grup punktów poboru. Wentylacja grawitacyjna - wyciąg powietrza za pomocą indywidualnych przewodów grawitacyjnych, nawiew powietrza poprzez nawietrzaki i nieszczelności stolarki okiennej i drzwiowej oraz otwory wentylacyjne. W budynku oprócz szkoły znajdują się mieszkania. Ogólny stan techniczny dobry, widoczne zabrudzenia i ubytki tynku na elewacjach. Fot. 1. Ściana północna. Fot.2. Ściana północna i wschodnia. I.3. Proponowane usprawnienia. I.3.1. Modernizacja przegród budowlanych budynku. W stanie istniejącym większość przegród budynku oddzielających pomieszczenia ogrzewane od środowiska zewnętrznego oraz od pomieszczeń nieogrzewanych nie spełnia wymagań w zakresie izolacyjności termicznej określonych w WT Celem zmniejszenia zapotrzebowania na ciepło na pokrycie strat przez przenikanie należy wykonać: -ocieplenie ścian zewnętrznych styropianem metodą lekką mokrą -ocieplenie stropu wełną mineralną -ocieplenie stropu wewnętrznego między piwnicą a ogrzewaną częścią budynku Szczegółowe informacje dotyczące przegród i ich optymalizacji zawarto w załączniku A`. Rezultatem w/w działań będzie zmniejszenie zużycia energii potrzebnej na ogrzewania budynku, co przełoży się na oszczędności finansowe jak i ekologiczne w postaci ograniczenia emisji szkodliwych substancji do środowiska. Opracował: Waldemar Wróbel str. 3

4 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach Uzyskane zwiększenie efektywności energetycznej, jego efekt ekologiczny i efektywność kosztową przedstawia tabela nr.1. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Modernizacja przegród budowlanych ,56 195,69 35, ,79 16,86 14,81 35,97 Tab. nr 1. Zestawienie efektów uzyskanych dzięki modernizacji przegród budowlanych. I.3.2. Modernizacja instalacji c.o.. Źródłem ciepła dla budynku jest wyeksploatowany kocioł olejowy który celem uzyskania oszczędności oraz zmniejszenia emisji zanieczyszczeń do atmosfery należy wymienić na nowy zasilany ciekłym gazem. W chwili obecnej zarówno część mieszkalna budynku jak i część dydaktyczna ogrzewane są z tej samej kotłowni z jednego obiegu czynnika grzewczego, bez możliwości zróżnicowanie czasu i temperatury ogrzewania dla każdej z nich. Dzięki utworzeniu dwóch oddzielnie regulowanych obiegów będzie możliwość wyłączania bądź obniżania temperatury ogrzewania np. w części szkolnej która nie jest użytkowana w niedzielę bądź święta. Możliwe do uzyskania efekty przedstawia tabela nr. 2. Opis przedsięwzięcia Wymiana źródła ciepła i rozdział instalacji c.o. Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % ,00 112,41 20, ,95 4,44 8,61 20,66 Tab. nr 2. Zestawienie efektów uzyskanych dzięki modernizacji instalacji c.o. Obliczenia dotyczące modernizacji c.o. zawarto w załączniku A`. I.3.3. Zastosowanie instalacji fotowoltaicznej. Położenie budynku w terenie jak też jego konstrukcja umożliwiają budowę instalacji fotowoltaicznej o mocy 10kWp. Uzyskane zwiększenie efektywności energetycznej dzięki realizacji przedsięwzięcia, jego efekt ekologiczny i efektywność kosztową przedstawia tabela nr.3. Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Instalacja fotowoltaiczna ,00 33,37 25, ,58 14,73 3,13 25,89 Tab. nr 3. Zestawienie efektów uzyskanych dzięki instalacji pv. Szczegółowy opis usprawnienia zawiera załącznik B. I.3.3. Modernizacja oświetlenia. Modernizacja polega na zamontowaniu opraw i źródeł światła LED a jej koszty i uzyskane efekty przedstawia tabela nr.4. Opracował: Waldemar Wróbel str. 4

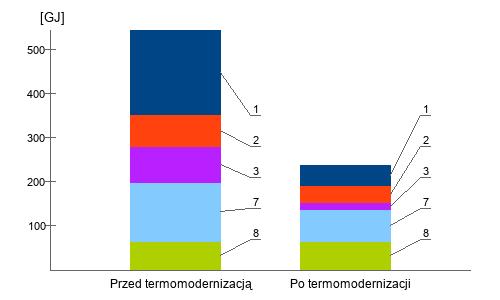

5 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach Opis przedsięwzięcia Koszty moderniza cji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) Ograniczenie emisji CO 2 pln GJ % pln lata Mg % Modernizacja oświetlenia ,00 36,23 57, ,00 13,03 3,40 57,37 Tab. nr 4. Zestawienie efektów uzyskanych poprzez modernizację oświetlenia. Szczegółowy opis modernizacji instalacji oświetlenia wewnętrznego zawiera załącznik C. I.4.Podsumowanie. Zbiorcze zestawienie proponowanych działań i efekty ich realizacji w budynku szkoły zestawiono w poniżej zamieszczonych tabelach. Opis przedsięwzięcia Modernizacja przegród budowlanych Koszt modernizacji Uzyskane roczne oszczędności energii Prosty czas zwrotu (SPBT) pln GJ % pln lata ,56 195,69 35, ,79 16,86 Modernizacja c.o ,00 112,41 20, ,95 4,44 Modernizacja oświetlenia Zastosowanie instalacji fotowoltaicznej 59546,00 36,23 57, ,00 13, ,00 33,37 25, ,58 14,73 RAZEM ,56 377,70 62, ,32 9,63 Tab. nr 5. Koszty, oszczędności i prosty czas zwrotu proponowanych usprawnień. Nośnik energii Zużycie energii w GJ Oszczędność energii (z danego nośnika) Wsk. emisji CO2 Emisja CO2 ( z danego nośnika) w tonach przed po modern modern Ograniczenie emisji CO2 (z danego nośnika) przed po modern modern GJ % kg/gj Tona % Węgiel kamienny 0,00 0,00 0,00 0,00 92,71 0,00 0,00 0,00 0,00 Gaz ciekły 0,00 170,24-170,24 0,00 62,44 0,00 10,63-10,63 0,00 Olej opałowy 478,34 0,00 478,34 100,00 76,59 36,64 0,00 36,64 100,00 Energia elektryczna 128,87 92,64 36,23 28,11 93,74 12,08 8,68 3,40 28,11 Energia słoneczna 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 Łącznie 607,21 262,88 344,33 56,71-48,72 19,31 29,40 60,35 Produkcja energii elektr. z PV 0,00 33,37 33,37 25,89 0,00 0,00-3,13 3,13 25,89 Razem 607,21 262,88 377,70 62,20-48,72 16,19 32,53 66,78 Tab. nr 6. Łączne oszczędności energii oraz ograniczenie emisji CO 2 w rozbiciu na nośniki. Opracował: Waldemar Wróbel str. 5

6 ''Poprawa efektywności energetycznej budynków użyteczności ci publicznej w Gminie Miechów'' Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach

7 ''Poprawa efektywności energetycznej budynków użyteczności publicznej w Gminie Miechów Szkoła Podstawowa im. Gen. S. Maczka w Pojałowicach Aneks do audytu energetycznego Szkoła Podstawowa im. Gen. S. Maczka Pojałowice 18, Miechów Załącznik A` Termomodernizacja - wymiana źródła ciepła na opalane ciekłym gazem - rozdział instalacji centralnego ogrzewania - ocieplenie przegród budowlanych
