Audyt remontowy budynku

Transkrypt

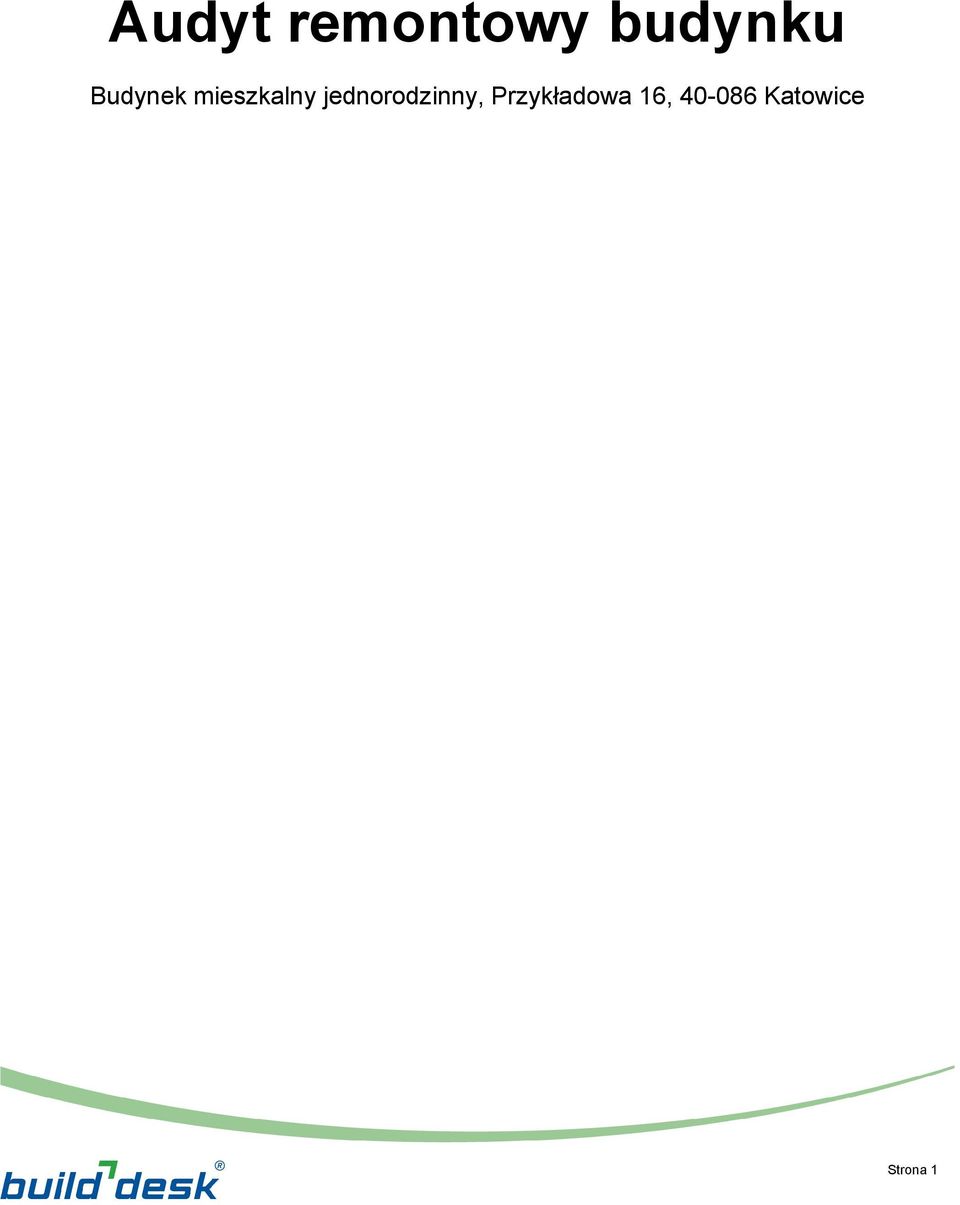

1 Budynek mieszkalny jednorodzinny, Przykładowa 16, Katowice Strona 1

2 Audyt Remontowy Budynku Przykładowa Katowice Miasto na prawach powiatu: Katowice województwo: śląskie Dla przedsięwzięcia remontowego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów. inwestor: wykonawca audytu: uprawnienia wykonawcy: data wykonania audytu: numer opracowania: podpis wykonawcy: Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 2

3 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Budynek mieszkalny jednorodzinny 1.2 Rok budowy Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (*w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) 1.4 Adres budynku ul.: Przykładowa, nr: 16 kod: miejscowość: Katowice powiat: Miasto na prawach powiatu: Katowice województwo: śląskie 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: BuildDesk Polska Sp z o.o., Kwiatowa 14, Cigacice k. Zielonej Góry, REGON: Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Marek Mickaniewski, ul. Bekasa 1/ Gliwice, ukończony kurs audytu energetycznego zgodny z wymaganiami KAPE, członek ZAE 4. Współautorzy audytu: imiona, nazwiska, zakresy prac: Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego lub audytu remontowego 1 Konrad Witczak weryfikacja obliczeń 5. Miejscowość: Cigacice data wykonania opracowania: Spis treści Okładka str. 1 Strona informacyjna str. 2 1 Strona tytułowa str. 3 2 Karta audytu remontowego str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno - budowlana budynku str Ocena stanu technicznego budynku w zakresie wskazanych rodzajów ulepszeń str Dokumentacja optymalizacji ulepszeń do części termomodernizacyjnej i wskazanie ulepszeń do części remontowej audytu str Optymalizacja przegród wielowarstwowych str Optymalizacja stolarki otworowej str Optymalizacja ulepszeń instalacji c.w.u str Wybrane optymalne ulepszenia wpływające na zmniejszenie strat ciepła przez przenikanie i c.w.u. str Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. str Dokumentacja wyboru optymalnego przedsięwzięcia remontowego z określeniem kosztów i oszczędności energetycznych str Wskazanie optymalnego wariantu przedsięwzięcia remontowego do realizacji str Zestaw ulepszeń wchodzących w skład optymalnego przedsięwzięcia remontowego zmniejszających roczne zapotrzebowanie na... str Zakres prac wraz z kosztami wchodzącymi w skład optymalnego przedsięwzięcia remontowego str Dane oraz wskaźniki dotyczące planowanego przedsięwzięcia remontowego str Uzasadnienie przyjętych kosztów robót str. 31 ZAŁĄCZNIKI str. 32 Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego str. 32 Załącznik 2: Szczegółowa budowa przegród wielowarstwowych str. 33 Załącznik 3: Szczegółowe parametry stolarki otworowej str. 37 Załącznik 4: Dokumentacja obliczenia zapotrzebowania na ciepło oraz moc dla wariantu istniejącego i wybranego wariantu... str. 38 Załącznik 5: Dokumentacja obliczeń wskaźnika EK i EP str. 50 Załącznik 6: Karta audytu energetycznego budynku str. 51 Załącznik 6: Dokumentacja dodatkowych wariantów przedsięwzięć termomodernizacyjnych str Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 3

4 KARTA AUDYTU REMONTOWEGO I. Dane podstawowe 1 Powierzchnia użytkowa budynku [m²] 2 Powierzchnia użytkowa lokali mieszkalnych [m²] 3 Udział powierzchni użytkowej lokali mieszkalnych w całkowitej powierzchni użytkowej budynku [%] 4 Data rozpoczęcia użytkowania budynku Dokument stanowiący podstawę określenia ww. daty oświadczenie inwestora 6 Przewidywany wskaźnik kosztu przedsięwzięcia remontowego * EP - wskaźnik rocznego zapotrzebowania na nieodnawialną energię pierwotną na jednostkę powierzchni [kwh/(m² rok)] 8 * EK - wskaźnik rocznego zapotrzebowania na energię końcową [kwh/rok] II. Dotychczasowe roboty remontowe Omówienie 1 Budynek był przedmiotem przedsięwzięcia remontowego w związku, z którym przekazano premię remontową. Przed remontem Przed remontem Tak Ocena Po remoncie Po remoncie Nie x 2 W efekcie przeprowadzonych wcześniej przedsięwzięć remontowych osiągnięto oszczędność zapotrzebowania na energię co najmniej 25% x 3 Budynek był przedmiotem przedsięwzięcia termomodernizacyjnego w związku, z którym przekazano premię termomodernizacyjną 4 Budynek w stanie istniejącym spełnia wymagania oszczędności energii określone w przepisach x * nie dotyczy przypadku 1 i 4 z części II x Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 4

5 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Dokumenty i dane źródłowe - Oryginalna dokumentacja projektowa Oryginalna dokumentacja projektowa z roku 1960 wykonana przez architekta Boba Budowniczego zawierająca między innymi rysunki - Wizja lokalna budynku Wizja lokalna, wykonanie dokumentacji zdjęciowej w dniu Osoba udzielająca informacji Informacji o budynu udzielał podczas wizji lokalnej dr. Gregory House - Informacje o kosztach energii - Taryfa nr 4/2011 dla gazu ziemnego dla Górnośląskiej Spółki Gazownictwa - Taryfa Vattenfall dla energii elektrycznej 3.2 Wytyczne i uwagi inwestora - Zaproponowany system ocieplenia ścian zewnętrznych powinien być odporny za zabrudzenia z uwagi na lokalizację budynku w sądziedztwie innych budynków opalanych węglem - Stolarka okienna do wymiany powinna odtwarzać kolor i podział stolarki istniejącej - Z uwagi na niską wysokość piwnicy nie ma możliwości ocieplenia od spodu stropu piwnicy - Podczas modernizacji systemu c.o. oraz c.w.u. należy zlikwidować elektryczne przygotowanie ciepłej wody i zainstalować kocioł gazowy, 3.3 Wkład własny inwestora oraz kwota kredytu możliwa do zaciągnięcia Deklarowany wkład własny inwestora wynosi [zł] Kwota kredytu możliwa do zaciągnięcia wynosi [zł] Przewidywany okres kredytowania [miesięcy] 120 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 5

6 3.4 Ustawy, Rozporządzenia, Normy - Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz.U.Nr.223,poz,1459. Dalej zwana Ustawą termomodernizacyjną. - Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. - Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie metodologii obliczenia charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690); ostatnia zmiana z dnia 6 listopada 2008r. Dalej zwane Warunkami Technicznymi. - Polska Norma PN - EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia" - Polska Norma PN-EN ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". - Polska Norma PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" - Polska Norma PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne". - Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". - PN - EN ISO : 2008 "Cieplne właściwości użytkowania budynków - Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania" Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 6

7 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Ogólne dane techniczne budynku. Konstrukcja i technologia Budynek w konstrukcji tradycyjnej murowanej. Ściany zewnętrzne murowane grubości 38 cm (bez tynku) z cegły ceramicznej dziurawki. Dach na konstrukcji drewnianej kryty papą na deskowaniu. Stropy miedzypiętrowe i schody żelbetowe. Stolarka okienna i drzwiowa drewniana. 4.2 Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Elewacje budynku część ogrzewana Część ogrzewana ściana do sąsiedniego budynku ściany piwnic ściany poddasza Dach / stropodach Dach tarasu nad garażem Dach Strop piwnicy Strop poddasza Podłoga Podłoga w gruncie Ściana piwnic w gruncie Stolarka otworowa okienka piwnic okna częsci mieszkalnej Dzwi wejściowe okienka poddasza Brama garażowa Ściany zewnętrzne murowane z cegły dziurawki grubości 1 i1/2 cegły (38 cm) obustronnie otynkowane. Ściana murowana z cegły cermicznej Ściany murowane z cegły o grubośi 38 cm. Obustonnie otynkowane Ściany murowane z cegły ceramicznej pełnej Taras z płytek ceramicznych na stropie żelbetowym nieizolowany cieplnie. Dach na konstrukcji drewnianej, kryty papą na deskowaniu pełnym nieizolowany Stro na płycie żelbetowej. Strop żelbetowy Podłoga na podkładzie piaskowym z gruzobetonu z posadzką cementową. Izolacja z papy. Brak izolacji cieplnej. Ściana murowana z cegły ceramicznej pełnej. Obustronnie otynkowana. Od zewnątrz zabezpieczona powłoką biutumiczną przed zawilgoceniem. Stolarka drewniana dwuszybowa Okna drewniane dwuszybowe skrzynkowe Drzwi drewnianie nieizolowane stolarka drewniana dwuszybowa brama garażowa stalowa nieizolowana Szczegółowe parametry przegród wielowarstwowych znajdują się w załączniku nr 2. Szczegółowe parametry stolarki otworowej znajdują się w załączniku nr Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 0.70 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 0.00 Opłata za podgrzanie 1 m3 wody użytkowej [zł] Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 7

8 Opłata za ogrzanie 1 m2 pow. użytkowej [zł] 4.17 Opłata abonamentowa [zł] 4.18 Inne Cena za 1GJ na podgrzanie wody użytkowej Charakterystyka systemu grzewczego Opis istniejącego systemu ogrzewania. Ogrzewanie wodne, grawitacyjne z rozdziałem dolnym. Grzejniki żeliwne członowe. Przewody z rur stalowych nieizolowane. Brak zaworów termostatycznych. Kocioł na paliwo stałe (węgiel) o mocy Składowe sprawności systemu ogrzewania Nośnik energii końcowej Paliwo/źródło energii: Węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.75 Sprawność przesyłu ciepła 0.90 Sprawność regulacji ciepła 0.85 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Opis istniejącego systemu ciepłej wody użytkowej Ciepła woda przygotowywana w podgrzewaczu elektrycznym aumulacyjnym o pojemności 150 litrów. Rozpowadzenie wody bez cyrkulacji, nieizolowane Składowe sprawności systemu ciepłej wody użytkowej Nośnik energii końcowej Energia elektryczna: Produkcja mieszana * Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.99 Sprawność przesyłu ciepła 0.60 Sprawność akumulacji ciepła 0.74 Całkowita sprawność systemu CWU Charakterystyka systemu wentylacji budynku Opis istniejącego systemu wentylacji 4.7 Charakterystyka instalacji elektrycznej Opis instalacji elektrycznej Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 8

9 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Element budynku planowany do modernizacji System ogrzewania System przygotowania ciepłej wody użytkowej Podłoga w gruncie Ściana piwnic w gruncie Elewacje budynku część ogrzewana Opis planowanego usprawnienia wymiana kotła na nowy na to samo paliwo zgodnie z wytycznymi inwestora, montaż zaworów termostatycznych, wymiana grzejników, montaż pompy obiegowej i naczynia wzbiorczego, izolacja przewodów Likwidacja starego zasobnika pojemnościowego, montaż gazowego przepływowego podgrzewacza Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji przyklejenie płyt z wełny Rockwool do podłoża, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką i tynku cienkowarstwowego akrylowego lubb minerlanego malowanego Dach tarasu nad garażem Nie przewiduje się termomodernizacji Część ogrzewana ściana do sąsiedniego budynku Strop piwnicy ściany piwnic Strop poddasza Dach ściany poddasza okienka piwnic okna częsci mieszkalnej Nie przewiduje się termomodernizacji przyklejenie płyt z wełny minerlanej i wykonanie warstwy szpachlowej przyklejenie płyt wełny Rockwool, zamocmowanie łącznikami mechanicznymi i wykonanie warstwy szpachlowej zbrojonej siatką i tynki mineralnego lub akrylowego Nie przewiduje się termomodernizacji ułożenie płyt z wełny minerlanej od spodu pomiedzy rokwiami. Wykonaie paroizolacji z foli, uszczelniene styków taśmą Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji wymiana stolarki na nową na profilachc z PVC. Wymagany współćzynnik przenikania ciepła dla okna to 1,4 Zainstalować w oknach nawiewniki automatyczne Uzasadnienie na podstawie istniejącego stanu technicznego Z porównania zużycia energii z uwzględenieniem sprawności i bez niej wynika że występują duże straty w instalacji Usprawnienie zgodnie z wytycznymi inwestora. Zamiana nośnika energii wpływa na ograniczenie kosztów, poprawę sprawności i ograniczenie zużycia energii końcowej w przypadku sporządzania śwadectwa energetycznego Z uwagi na to że podłoga znajduje się w pomieszczeniu nieogrzewanym, oraz ze względu na trudności z wykonaniem izolacji (pogłębienie piwnicy) przegroda nie przeznaczona do termomodernizacji Przegroda w pomieszczeniu nieogrzewanym. Z uwagi na niewielką powierzchnię oraz znikomy udział w bilansie cieplnym przegroda nie przeznaczona do modernizacji Przegrody nie spełniają wymagań w zakresie izolacyjności cieplnej Z uwagi na to że taras znajduje się w pomieszczeniu nieogrzewanym i ma niewielki udział w bilansie przegroda nie przeznacona do modernizacji. Zostanie wyremontowana przez inwestora we własnym zakresie później. Ściana przylega do sąsiedniego budynku. Brak możliwości technicznych ocieplenia W celu ograniczenia strt ciepła do piwnicy nieogrzewanej inwestro podją decyzję o zaizolowaniu tej przegrody od spodu. Przegrody w pomieszczeniu nieogrzewanym. Z uwagi na ograniczeni strat z piwnicy na zewnątrz rozpatrzono jedną grubość docieplenia w celu wysztacenia cokołu Przegroda nie przeznaczona do modernizacji z uwagi na to że dociplony zostanie dach Dach nie spełnia wymagań w zakresie izolacyjności cieplnej Ściany nie spełniją wymagań w zakresie izolacyjności. Cenę docieplenie tych przegród wliczono do ceny ocieplenia ścain zewnętrznych Stolarka zostanie wymieniona we wlasnym zakresie przez inwestora Stolarka przeznaczona do modernizacji z uwagi na stan techniczny Dzwi wejściowe wymiana na nowe stalowe izolowane o wsp U-1,8 Drzwi nie spełniają wymagań w zakresie izolacyjności okienka poddasza Brama garażowa Ocena wentylacji remont tarasu Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie występuje Skucie istniejącej posadzki z płytek. Wykonanie nowej izolacji przeciwwilgocowej, nowej wylewki oraz położenie nowych płytek ceramicznych. Wykonaie obróbek krawędzi. Odrdzewienie i malowanie balustrady stolarka zostanie wymieniona samodzielnie przez inwestora brama zostanie wymieniona indywidualnie przez inwestora Taras spękany, uszkodzony mrozami. Penertacja wody zagraża stropowi Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 9

10 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ remont odwodnienia dachu wymian rynien i rur spustowych rynny uszkodzone - powodują zawilgocenie Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 10

11 6. DOKUMENTACJA OPTYMALIZACJI ULEPSZEŃ DO CZĘŚCI TERMOMODERNIZACYJNEJ I WSKAZANIE ULEPSZEŃ DO CZĘŚCI REMONTOWEJ AUDYTU 6.1 Optymalizacja przegród wielowarstwowych Dach Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 386 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] 0.20 [ C] [ C] ułożenie płyt z wełny minerlanej od spodu pomiedzy rokwiami. Wykonaie paroizolacji z foli, uszczelniene styków taśmą wełnamineralna [W/mK] 0.15 [m] [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny Koszt 1 m² materiału izolacyjnego Koszt dodatkowy Łączny koszt 1 m² docieplenia Koszt sprzętu Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] [zł/m²] [zł/m²] [zł/m²] [zł/m²] analiza cen rynkowcyh Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 11

12 Numer wybranego wariantu 3 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Uwagi audytora wykonać zgodnie z instrukcją producenta wełny Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 12

13 Strop piwnicy Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 2855 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] przyklejenie płyt z wełny minerlanej i wykonanie warstwy szpachlowej wełna minerlana [W/mK] 0.08 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] oferta producenta Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 13

14 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Wybrana grubość jest jedyną możliwą ze względu za zachowanie odpowiedniej wysokości w piwnicy. Uwagi audytora Ze wzlędów przeciwpożarowych należy zastosować wełnę minerlaną Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 14

15 Elewacje budynku część ogrzewana Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 3787 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] [ C] [ C] przyklejenie płyt z wełny Rockwool do podłoża, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką i tynku cienkowarstwowego akrylowego lubb minerlanego malowanego wełna skalna Rockwool [W/mK] 0.18 [m] [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny Koszt 1 m² materiału izolacyjnego Koszt dodatkowy Łączny koszt 1 m² docieplenia Koszt sprzętu Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] [zł/m²] [zł/m²] [zł/m²] [zł/m²] analiza cen rynkowych Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 15

16 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Wybrana grubość spełnia warunek na minimalne SPBT i wymagany opór cieplny Uwagi audytora Wykonać zgodnie z instrukcją dostawcy systemu ociepleniowego. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 16

17 ściany piwnic Dobór optymalnej grubości materiału izolacyjnego dla grupy przegród. Powierzchnia do obliczeń strat ciepła Rzeczywista powierzchnia do docieplenia Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna Liczba stopniodni 932 Opis sposobu wykonania termomodernizacji przegrody Materiał izolacyjny Współczynnik przewodzenia ciepła Wybrana grubość dodatkowej warstwy materiału izolacyjnego Cena 1 m³ materiału izolacyjnego Dokumentacja obliczeń liczby stopniodni [m²] [m²] 3.20 [ C] [ C] przyklejenie płyt z wełny Rockwool, zamocmowanie łącznikami mechanicznymi i wykonanie warstwy szpachlowej zbrojonej siatką i tynki mineralnego lub akrylowego wełna skalna Rockwool [W/mK] 0.10 [m] 0.00 [zł/m³] styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Szczegółowe koszty 1 m² docieplenia grupy przegród dla wybranego wariantu termomodernizacyjnego Koszt robocizny [ ] Koszt 1 m² materiału izolacyjnego [ ] Koszt dodatkowy [ ] Łączny koszt 1 m² docieplenia Koszt sprzętu [ ] Podstawy przyjęcia wyceny Wyniki obliczeń Wielkość Jednostka Stan aktualny [zł/m²] analiza cen rynkowych Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 d [m] ΔR [(m² K)/W] R [(m² K)/W] U [W/(m² K)] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 17

18 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Koszt energii [zł/rok] [zł] Szczegółowe informacje o opłatach za energię znajdują się w załączniku nr 1 Uzasadnienie Z punktu czysto ekonomicznego działania takie jest nieopłacalne. Jednak w ogólnym bilansie budynku poprawia jego komfort cieplny oraz wygląd Uwagi audytora Wykonać zgodnie z instrukcją dostawcy system ocepleń Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 18

19 6.2 Optymalizacja stolarki otworowej okna częsci mieszkalnej Dobór optymalnego wariantu dla grupy okien. Powierzchnia przegród typowych m² Łączny strumień powietrza wentylacyjnego Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna m³/h C C Liczba stopniodni 3787 Dokumentacja obliczeń liczby stopniodni styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm okna częsci mieszkalnej Opis ulepszenia w wariancie: 1 wymiana stolarki na nową na profilachc z PVC. Wymagany współćzynnik przenikania ciepła dla okna to 1,4 Zainstalować w oknach nawiewniki automatyczne Szczegółowe koszty wybranego ulepszenia termomodernizacyjnego dla grupy okien Opis kosztu Cena jedn. Jednostka ilość Koszt [zł] Koszt termomodernizacji stolarki zł/m² Koszt montażu stolarki zł/m² Koszty związane z modernizacją elementów wpływających na strumień wentylacyjny Koszt dodatkowy: Wyniki obliczeń Wielkość Jednostka Stan aktualny Wariant 1 Wariant 2 Wariant 3 U [W/(m² K)] a [m³/(m h da Pa²/³)] l [m] cr [-] cw [-] cm [-] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 19

20 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia Uwagi audytora [zł/rok] [zł] zaizolować okna przy uzyciu pianki montażowej tak aby nie powstały mostki termiczne Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 20

21 Dzwi wejściowe Dobór optymalnego wariantu dla grupy okien. Powierzchnia przegród typowych 2.40 m² Łączny strumień powietrza wentylacyjnego Obliczeniowa temperatura wewnętrzna Obliczeniowa temperatura zewnętrzna 5.00 m³/h C C Liczba stopniodni 3787 Dokumentacja obliczeń liczby stopniodni styczeń luty marzec kwiecień maj czerwiec Ti Tem Lm Sdm lipiec sierpień wrzesień pazdziernik listopad grudzień Ti Tem Lm Sdm Dzwi wejściowe Opis ulepszenia w wariancie: 1 wymiana na nowe stalowe izolowane o wsp U-1,8 Szczegółowe koszty wybranego ulepszenia termomodernizacyjnego dla grupy okien Opis kosztu Cena jedn. Jednostka ilość Koszt [zł] Koszt termomodernizacji stolarki zł/m² Koszt montażu stolarki 0.00 zł Koszty związane z modernizacją elementów wpływających na strumień wentylacyjny 0.00 zł Koszt dodatkowy: Wyniki obliczeń Wielkość Jednostka Stan aktualny Wariant 1 Wariant 2 Wariant 3 U [W/(m² K)] a [m³/(m h da Pa²/³)] l [m] cr [-] cw [-] cm [-] Q [GJ] q [MW] ΔQ [zł/rok] N [zł] SPBT [lata] Wybrany wariant SPBT Numer wybranego wariantu 1 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego Całkowity koszt wykonania ulepszenia [lata] [zł/rok] [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 21

22 Uwagi audytora - Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 22

23 6.1 Optymalizacja ulepszeń instalacji c.w.u Ulepszenie: modernizacja instalacji c.w.u. Opis usprawnienia Opis modernizacji źródła ciepła Opis modernizacji przesyłania ciepła Opis modernizacji akumulacji ciepła Wariant wpływający na zmniejszenie zużycia ciepłej wody: Zmniejszenie zużycia ciepłej wody [%]: Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy CWU proponowane w usprawnieniu System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.88 Sprawność przesyłu ciepła 0.80 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu CWU 0.70 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło przed modernizacją [GJ] Zapotrzebowanie na moc przed modernizacją [MW] Zapotrzebowanie na ciepło po modernizacj [GJ] 8.33 Zapotrzebowanie na moc po modernizacji [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] 4.84 Wybrany wariant: modernizacja instalacji c.w.u. Likwidacja starego zasobnika pojemnościowego, montaż gazowego przepływowego podgrzewacza Likwidacja zasobnika akumulacyjnego elektrycznego. Montaż gazowego podgrzewacza wody (przepływowego) o mocy 19 kw z automatyczną regulacją mocy i zapłonem bateryjnym. Montaż odprowadzenia spalin Skrócenie przebiegu przewodów c.w.u. i ich częściowa izolacja Likwidacja zasobnika tak tak gazowy podgrzewacz przepływowy Paliwo/źródło energii: Gaz ziemny SPBT [lata] 4.84 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Usprawnienie zgodnie z wytycznymi inwestora. Zamiana nośnika energii wpływa na ograniczenie kosztów, poprawę sprawności i ograniczenie zużycia energii końcowej w przypadku sporządzania śwadectwa energetycznego Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 23

24 6.2 Wybrane optymalne ulepszenia wpływające na zmniejszenie strat ciepła przez przenikanie i c.w.u. Lp Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Likwidacja starego zasobnika pojemnościowego, montaż gazowego przepływowego podgrzewacza, Montaż armatury energooszczędnej, ułożenie płyt z wełny minerlanej od spodu pomiedzy rokwiami. Wykonaie paroizolacji z foli, uszczelniene styków taśmą, wełnamineralna przyklejenie płyt z wełny minerlanej i wykonanie warstwy szpachlowej, wełna minerlana przyklejenie płyt z wełny Rockwool do podłoża, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką i tynku cienkowarstwowego akrylowego lubb minerlanego malowanego, wełna skalna Rockwool wymiana stolarki na nową na profilachc z PVC. Wymagany współćzynnik przenikania ciepła dla okna to 1,4 Zainstalować w oknach nawiewniki automatyczne Planowane koszty robót [zł] SPBT [lata] wymiana na nowe stalowe izolowane o wsp U-1, przyklejenie płyt z wełny Rockwool, zamocmowanie łącznikami mechanicznymi i wykonanie warstwy szpachlowej zbrojonej siatką i tynki mineralnego lub akrylowego, wełna skalna Rockwool Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 24

25 6.3 Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. Ulepszenie: modernizacja instalacji c.o. Wariant wpływający na długość przerw w ogrzewaniu: tak wt 1 wd 0.95 Wariant polegający na poprawie sprawności systemu ogrzewania: tak Systemy ogrzewania proponowane w usprawnieniu System: Kotły węglowe wyprodukowane po 2000 r. Nośnik energii końcowej Paliwo/źródło energii: Węgiel kamienny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.82 Sprawność przesyłu ciepła 0.95 Sprawność regulacji ciepła 0.97 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego 0.76 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło [GJ] Zapotrzebowanie na moc [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] 5.89 Wybrany wariant: modernizacja instalacji c.o. SPBT [lata] 5.89 Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Z porównania zużycia energii z uwzględenieniem sprawności i bez niej wynika że występują duże straty w instalacji TABELA 2. RODZAJE ULEPSZEŃ TERMOMODERNIZACYJNYCH SKŁADAJĄCE SIĘ NA OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO POPRAWIAJĄCY SPRAWNOŚĆ CIEPLNĄ SYSTEMU GRZEWCZEGO Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych oraz współczynników w *) Wytwarzanie ciepła: Montaż nowego kotła na paliwo stałe, z zasobnikiem paliwa i podajnikiem. Podłączenie sterownika kotła do instalacji elektrycznej Przesyłanie ciepła: montaż naczynia wzbiorczego oraz pompy obiegowej. Izolacja przewodów otulinami z pianki poliuretanowej o grubości 20 mm zgodnie z wymaganiami WT2008 Regulacja systemu grzewczego: Montaż zaworów termostatycznych. Regulacja sterownika kotła Akumulacja ciepła: bez zmian Uwzględnienie wprowadzenia przerw na ogrzewanie w okresie tygodnia: Przerwy w ogrzeaniu pozostają, tym razem celowe wynikające z ustawień sterowania kotła. Koszt został wliczony w cenę modernizacji instalacji. Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby: Przerwy w ogrzeaniu pozostają, tym razem celowe wynikające z ustawień sterowania kotła. Koszt został wliczony w cenę modernizacji instalacji. Sprawność całkowita systemu grzewczego ηg = 0.41 ηd = 0.48 ηe = 0.49 ηs = 0.50 Wt = 1.00 Wd = 0.95 ηgηdηeηs = 0.38 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 25

26 Opis ulepszenia systemu grzewczego wymiana kotła na nowy na to samo paliwo zgodnie z wytycznymi inwestora, montaż zaworów termostatycznych, wymiana grzejników, montaż pompy obiegowej i naczynia wzbiorczego, izolacja przewodów Uwagi audytora Z porównania zużycia energii z uwzględenieniem sprawności i bez niej wynika że występują duże straty w instalacji Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 26

27 Dwukrotność rocznej oszczędności kosztów energii [zł] [zł] [zł/rok] [%] [zł] [zł] [zł] [zł] Premia remontowa Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 27 Audyt remontowy budynku 7. DOKUMENTACJA WYBORU OPTYMALNEGO PRZEDSIĘWZIĘCIA REMONTOWEGO Z OKREŚLENIEM KOSZTÓW I OSZCZĘDNOŚCI ENERGETYCZNYCH 7.1 Wskazanie optymalnego wariantu przedsięwzięcia remontowego do realizacji Premia remontowa Wariant Planowane koszty całkowite Planowane koszty ulepszeń termomodernizacyjnych Wskaźnik kosztów przedsięwzięcia Roczne oszczędności kosztów energii Procentowa oszczędność zapotrzebowania na energię (z 20% kredytu uwzględnieniem sprawności całkowitej) 15% kosztów całkowitych Wybrany do realizacji wariant optymalizacyjny Do realizacji wybrano wariant optymalizacyjny nr 1 Koszt ulepszeń remontowych wynosi: zł Planowany koszt wybranego przedsięwzięcia remontowego wynosi zł W kosztach uwzględniono całkowity koszt wykonania opracowania: zł Przy zadeklarowanym wkładzie własnym inwestora w wysokości zł, planowana kwota kredytu wynosi zł

28 7.2 ZESTAW ULEPSZEŃ WCHODZĄCYCH W SKŁAD OPTYMALNEGO PRZEDSIĘWZIĘCIA REMONTOWEGO ZMNIEJSZAJĄCYCH ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ Wykaz zakresu prac niezbędnych do spełnienia warunku dotyczącego zmniejszenia rocznego zapotrzebowania ciepła Lp. 1 Lp. Rodzaj prac (ulepszeń) zmniejszających roczne zapotrzebowanie ciepła wymiana kotła na nowy na to samo paliwo zgodnie z wytycznymi inwestora, montaż zaworów termostatycznych, wymiana grzejników, montaż pompy obiegowej i naczynia wzbiorczego, izolacja przewodów 2 Likwidacja starego zasobnika pojemnościowego, montaż gazowego przepływowego podgrzewacza przyklejenie płyt z wełny Rockwool do podłoża, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką i tynku cienkowarstwowego akrylowego lubb minerlanego malowanego, wełna Rockwool (0.040 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] przyklejenie płyt z wełny minerlanej i wykonanie warstwy szpachlowej, wełna minerlana (0.038 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] przyklejenie płyt z wełny Rockwool, zamocmowanie łącznikami mechanicznymi i wykonanie warstwy szpachlowej zbrojonej siatką i tynki mineralnego lub akrylowego, wełna skaln.(0.040 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] ułożenie płyt z wełny minerlanej od spodu pomiedzy rokwiami. Wykonaie paroizolacji z foli, uszczelniene styków taśmą, wełnamineralna (0.038 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] wymiana stolarki na nową na profilachc z PVC. Wymagany współćzynnik przenikania ciepła dla okna to 1,4 Zainstalować w oknach nawiewniki automatyczne 8 wymiana na nowe stalowe izolowane o wsp U-1,8 Istniejące roczne zapotrzebowanie ciepła [kwh/rok] * Roczne zapotrzebowania ciepła po ulepszeniu remontowym [kwh/rok] * % oszczędności energii w stosunku do stanu istniejącego * EP - wskaźnik rocznego zapotrzebowania na nieodnawialną energię pierwotną na jednostkę powierzchni [kwh/(m² rok)] ** EK - wskaźnik rocznego zapotrzebowania na energię końcową [kwh/(m² rok)] ** Przewidywany wskaźnik kosztu przedsięwzięcia remontowego 0.22 * Obliczono na podstawie zapotrzebowania na energię końcową do ogrzewania i c.w.u. Zapotrzebowanie na ogrzewanie policzono zgodnie z PN - EN ISO : 2009 ** Obliczono zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielna całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 28

29 7.3 ZAKRES PRAC WRAZ Z KOSZTAMI WCHODZĄCYMI W SKŁAD OPTYMALNEGO PRZEDSIĘWZIĘCIA REMONTOWEGO Wykaz prac Roboty remontowe. Lp Rodzaj robót Modernizacja systemu grzewczego: Przerwy w ogrzeaniu pozostają, tym razem celowe wynikające z ustawień sterowania kotła. Koszt został wliczony w cenę modernizacji instalacji. Modernizacja systemu grzewczego: modernizacja instalacji grzewczej Przedzięwzięcie związane z ograniczeniem zużycia ciepłej wody: Montaż armatury energooszczędnej Modernizacja systemu przygotowania c.w.u.: modernizacja instalacji grzewczej Elewacje budynku część ogrzewana - wełna (λ = 0.040[W/(m K)]) o grubości: [m] Obliczenie ilości robót Cena jednostkowa [zł] 0.00 Koszt w zł Koszt robót (Wartość robót) [zł] [zł] [zł] [m²] [zł/m²] Elewacje budynku część ogrzewana - robocizna [m²] [zł/m²] Elewacje budynku część ogrzewana - sprzęt [m²] [zł/m²] Elewacje budynku część ogrzewana - prace dodatkowe [m²] [zł/m²] Strop piwnicy - wełna minerlana (λ = 0.038[W/(m K)]) o grubości: [m] [m²] [zł/m²] ściany piwnic - wełna (λ = 0.040[W/(m K)]) o grubości: [m] [m²] [zł/m²] Dach - wełnamineralna (λ = 0.038[W/(m K)]) o grubości: [m] [m²] [zł/m²] Dach - robocizna [m²] [zł/m²] Dach - sprzęt [m²] [zł/m²] Dach - prace dodatkowe [m²] [zł/m²] okna częsci mieszkalnej - wymiana na nową [m²] [zł/m²] okna częsci mieszkalnej - robocizna [m²] [zł/m²] okna częsci mieszkalnej - modernizacja elementów wpływających na strumień wentylacyjny 10 [szt.] [zł/komplet] Dzwi wejściowe - wymiana 2.40 [m²] [zł/m²] remont tarasu [zł] remont odwodnienia dachu [zł] Prace towarzyszące (np. audyt, projekt, itp.) Koszt Opis prac Suma Vat [%] Razem [zł] Podatek VAT uwzględniony w kosztach jednostkowych [zł] [zł] Koszt wykonania audytu, dokumentacji projektowej termomodernizacji i projektu instalacji c.o i c.w.u Całkowity szacowany koszt przedsięwzięcia remontowego Koszt przedsięwzięcia remontowego odniesiony do 1m² powierzchni użytkowej Cena 1 m² powierzchni użytkowej budynku mieszkalnego ustalona do celów premii gwarancyjnej Wskaźnik kosztu przedsięwzięcia remontowego [zł] [zł] [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 29

30 7.4 DANE ORAZ WSKAŹNIKI DOTYCZĄCE PLANOWANEGO PRZEDSIĘWZIĘCIA REMONTOWEGO Lp. Rodzaj danych lub wskaźników Wartość 1 Koszt przedsięwzięcia remontowego w zł Wskaźnik kosztu przedsięwzięcia remontowego Wskaźnik kosztów wcześniej zrealizowanych przedsięwzięć remontowych i termomodernizacyjnych 4 Suma wartości wskaźników kosztów (poz. 2) + (poz. 4) * Zmniejszenie rocznego zapotrzebowania ciepła w stosunku do stanu sprzed remontu lub ulepszenia termomodernizacyjnego w [%] 6 Przewidywany udział środków własnych w [zł] Przewidywana kwota kredytu [zł] Przewidywana premia remontowa w [zł] Przewidywana kwota premii remontowej stanowi w stosunku do kredytu [%] Przewidywana kwota premii remontowej stanowi w stosunku do kosztu przedsięwzięcia [%] * dotyczy tylko przypadku 1 i 4 z tabeli Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 30

31 7.5 UZASADNIENIE PRZYJĘTYCH KOSZTÓW ROBÓT Lp Rodzaj robót wymiana kotła na nowy na to samo paliwo zgodnie z wytycznymi inwestora, montaż zaworów termostatycznych, wymiana grzejników, montaż pompy obiegowej i naczynia wzbiorczego, izolacja przewodów Likwidacja starego zasobnika pojemnościowego, montaż gazowego przepływowego podgrzewacza przyklejenie płyt zwełny Rockwool do podłoża, zamocowanie łącznikami mechanicznymi, wykonanie warstwy szpachlowej zbrojonej siatką i tynku cienkowarstwowego akrylowego lubb minerlanego malowanego, wełna (0.040 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] przyklejenie płyt z wełny minerlanej i wykonanie warstwy szpachlowej, wełna minerlana (0.038 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] przyklejenie płyt z wełny Rockwool, zamocmowanie łącznikami mechanicznymi i wykonanie warstwy szpachlowej zbrojonej siatką i tynki mineralnego lub akrylowego, wełna (0.040 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] ułożenie płyt z wełny minerlanej od spodu pomiedzy rokwiami. Wykonaie paroizolacji z foli, uszczelniene styków taśmą, wełnamineralna (0.038 [W/(m K)]), grubość warstwy materiału izolacyjnego: [m] wymiana stolarki na nową na profilachc z PVC. Wymagany współćzynnik przenikania ciepła dla okna to 1,4 Zainstalować w oknach nawiewniki automatyczne Koszt robót [zł] Uzasadnienie przyjętego kosztu Z porównania zużycia energii z uwzględenieniem sprawności i bez niej wynika że występują duże straty w instalacji Usprawnienie zgodnie z wytycznymi inwestora. Zamiana nośnika energii wpływa na ograniczenie kosztów, poprawę sprawności i ograniczenie zużycia energii końcowej w przypadku sporządzania śwadectwa energetycznego Przegrody nie spełniają wymagań w zakresie izolacyjności cieplnej W celu ograniczenia strt ciepła do piwnicy nieogrzewanej inwestro podją decyzję o zaizolowaniu tej przegrody od spodu. Przegrody w pomieszczeniu nieogrzewanym. Z uwagi na ograniczeni strat z piwnicy na zewnątrz rozpatrzono jedną grubość docieplenia w celu wysztacenia cokołu Dach nie spełnia wymagań w zakresie izolacyjności cieplnej Stolarka przeznaczona do modernizacji z uwagi na stan techniczny 8 wymiana na nowe stalowe izolowane o wsp U-1, Drzwi nie spełniają wymagań w zakresie izolacyjności 9 remont tarasu kosztorys inwestorski 10 remont odwodnienia dachu oferta wykonawcy Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 31

32 ZAŁĄCZNIKI Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego Jednostkowe koszty energii dla systemu ogrzewania Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Paliwo/źródło energii: Węgiel kamienny Jednostkowe koszty energii po termomodernizacji Paliwo/źródło energii: Węgiel kamienny Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Jednostkowe koszty energii dla systemu przygotowania ciepłej wody użytkowej Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Energia elektryczna: Produkcja mieszana * Jednostkowe koszty energii po termomodernizacji Paliwo/źródło energii: Gaz ziemny Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 32

33 ZAŁĄCZNIKI Załącznik 2: Szczegółowa budowa przegród wielowarstwowych Symbol przegrody: SZ 1 Nazwa przegrody Typ przegrody mur cegła dziurawka 38 tynk Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] 1.22 Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły dziurawki na zaprawie cementowo-wapiennej (bez tynku) Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji Elewacje budynku część ogrzewana TAK Część ogrzewana ściana do sąsiedniego budynku NIE ściany poddasza NIE Symbol przegrody: SZ 2 Nazwa przegrody Typ przegrody mur cegła dziurawka 25 tynk Ściana o budowie jednorodnej Współczynnik przenikania ciepła przegrody U [W/(m² K)] 1.64 Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły dziurawki na zaprawie cementowo-wapiennej (bez tynku) Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana Współczynnik przenikania ciepła dla grupy przed modernizacją Współczynnik przenikania ciepła dla grupy po modernizacji ściany piwnic TAK Symbol przegrody: SG Nazwa przegrody Typ przegrody mur z cegły pełnej 38 cm Ściana podziemia przylegająca do gruntu Współczynnik przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Tynk lub gładź cementowo-wapienna Występowanie przegrody w grupie Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 33
