1 Budynek Publicznej Szkoły Państwowej Nr 12, ul. Piastowska Kędzierzyn Koźle Strona 1

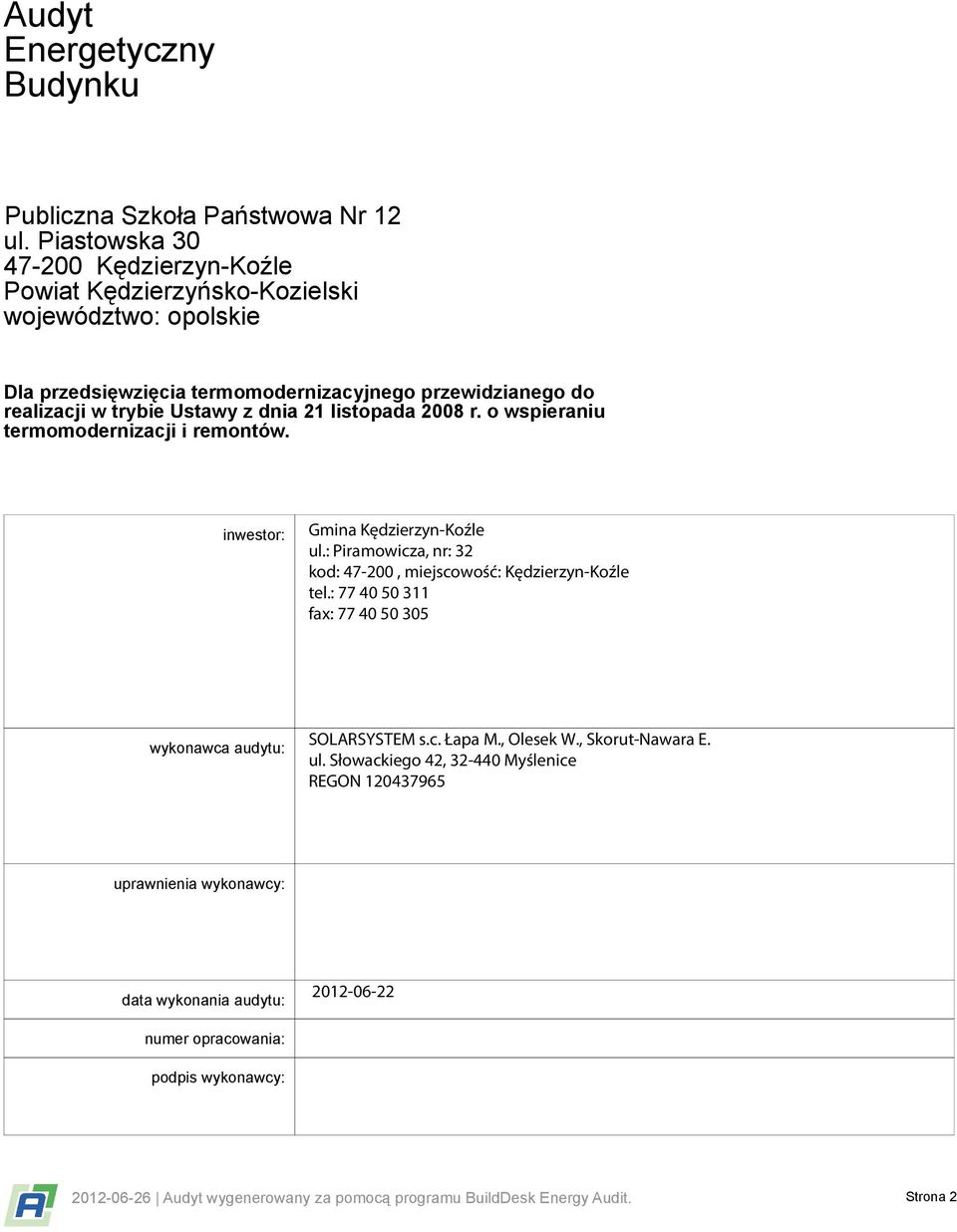

2 Audyt Energetyczny Budynku Publiczna Szkoła Państwowa Nr 12 ul. Piastowska Kędzierzyn-Koźle Powiat Kędzierzyńsko-Kozielski województwo: opolskie Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów. inwestor: wykonawca audytu: uprawnienia wykonawcy: data wykonania audytu: numer opracowania: podpis wykonawcy: Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 2

3 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Budynek Publicznej Szkoły Państwowej Nr Rok budowy lat 70-te 1.3 Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (*w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) 1.4 Adres budynku ul.: Piastowska, nr: 30 kod: miejscowość: Kędzierzyn-Koźle powiat: Powiat Kędzierzyńsko-Kozielski województwo: opolskie 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: SOLARSYSTEM s.c. Łapa M., Olesek W., Skorut E., ul. Słowackiego 42, Myślenice, REGON Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Wojciech Olesek, SOLARSYSTEM s.c. Łapa M., Olesek W., Skorut E., ul. Słowackiego 42, Myślenice 4. Współautorzy audytu: imiona, nazwiska, zakresy prac: Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego lub audytu remontowego 1 mgr inż. Ewa Skorut wizja lokalna na obiekcie 2 mgr inż. Michał Łapa wizja lokalna na obiekcie 5. Miejscowość: Myślenice data wykonania opracowania: Spis treści Okładka str. 1 Strona informacyjna str. 2 1 Strona tytułowa str. 3 2 Karta audytu energetycznego budynku str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno - budowlana budynku str Ocena stanu technicznego budynku w zakresie wskazanych rodzajów ulepszeń str Optymalizacja ulepszeń instalacji c.w.u str Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku... str Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. str Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego str Określenie wariantów przedsięwzięć termomodernizacyjnych str Dokumentacja wybranego wariantu wariantu przedsięwzięcia termomodernizacyjnego str Opis wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji str. 16 ZAŁĄCZNIKI str. 17 Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego str. 17 Załącznik 2: Szczegółowa budowa przegród wielowarstwowych str. 18 Załącznik 3: Szczegółowe parametry stolarki otworowej str Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 3

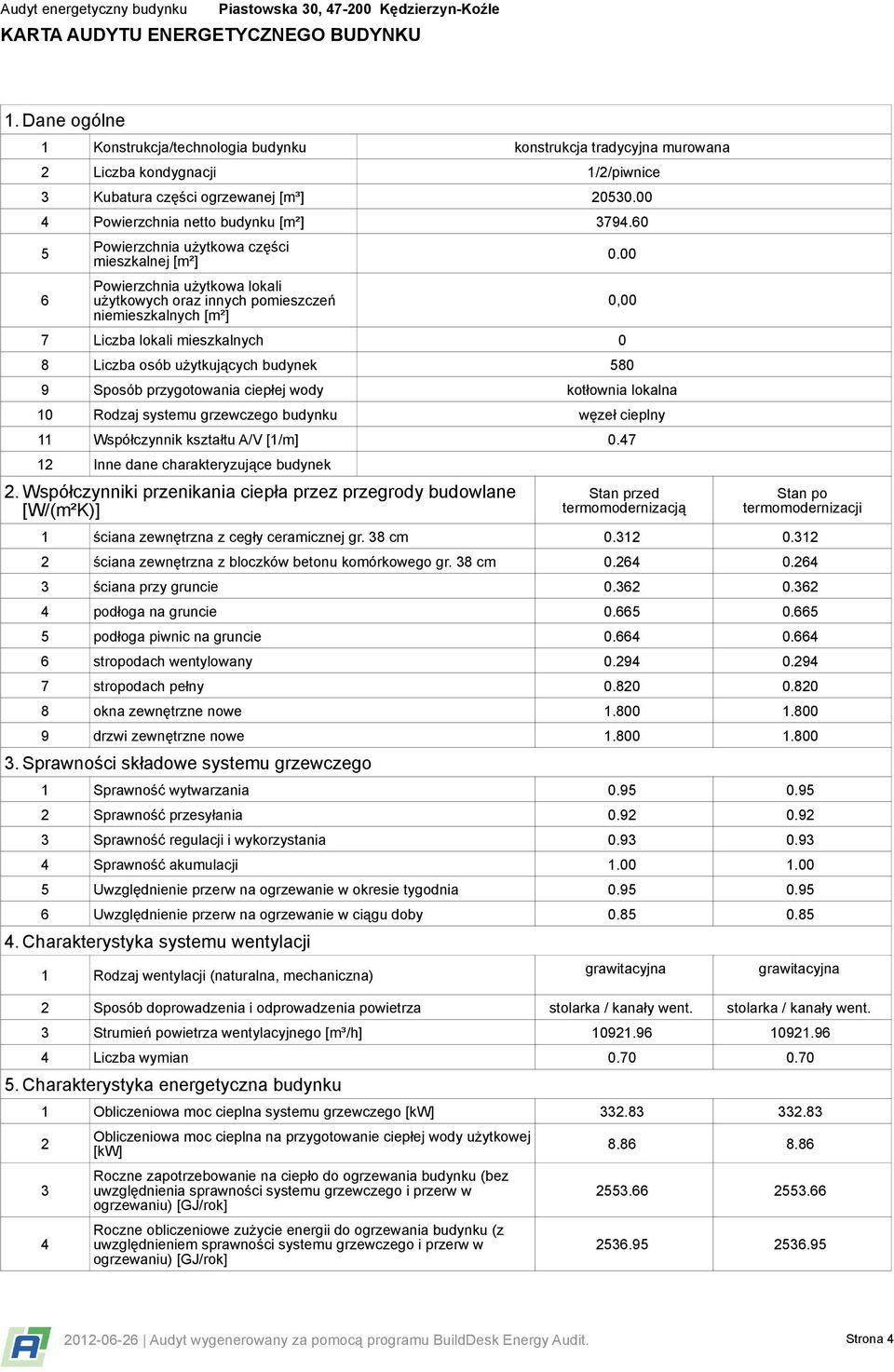

4 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne 1 Konstrukcja/technologia budynku konstrukcja tradycyjna murowana 2 Liczba kondygnacji 1/2/piwnice 3 Kubatura części ogrzewanej [m³] Powierzchnia netto budynku [m²] Powierzchnia użytkowa części mieszkalnej [m²] Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m²] 7 Liczba lokali mieszkalnych 0 8 Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody kotłownia lokalna 10 Rodzaj systemu grzewczego budynku węzeł cieplny 11 kształtu A/V [1/m] Inne dane charakteryzujące budynek 2. i przenikania ciepła przez przegrody budowlane [W/(m²K)] ,00 Stan przed termomodernizacją Stan po termomodernizacji 1 ściana zewnętrzna z cegły ceramicznej gr. 38 cm ściana zewnętrzna z bloczków betonu komórkowego gr. 38 cm ściana przy gruncie podłoga na gruncie podłoga piwnic na gruncie stropodach wentylowany stropodach pełny okna zewnętrzne nowe drzwi zewnętrzne nowe Sprawności składowe systemu grzewczego 1 Sprawność wytwarzania Sprawność przesyłania Sprawność regulacji i wykorzystania Sprawność akumulacji Uwzględnienie przerw na ogrzewanie w okresie tygodnia Uwzględnienie przerw na ogrzewanie w ciągu doby Charakterystyka systemu wentylacji 1 Rodzaj wentylacji (naturalna, mechaniczna) grawitacyjna grawitacyjna 2 Sposób doprowadzenia i odprowadzenia powietrza stolarka / kanały went. stolarka / kanały went. 3 Strumień powietrza wentylacyjnego [m³/h] Liczba wymian Charakterystyka energetyczna budynku 1 Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 4

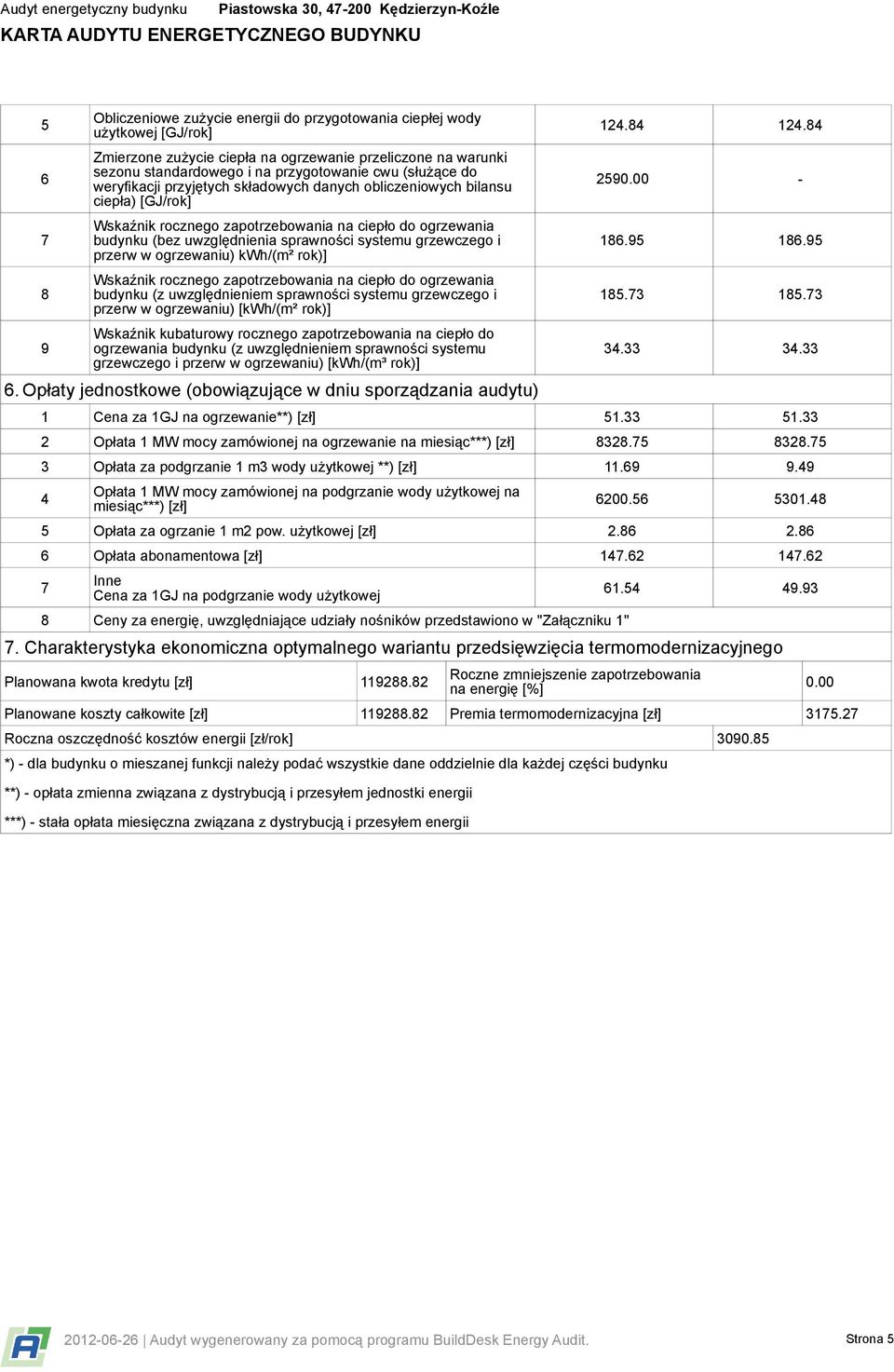

5 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik kubaturowy rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m³ rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc***) [zł] Opłata za podgrzanie 1 m3 wody użytkowej **) [zł] Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc***) [zł] Opłata za ogrzanie 1 m2 pow. użytkowej [zł] Opłata abonamentowa [zł] Inne Cena za 1GJ na podgrzanie wody użytkowej 8 Ceny za energię, uwzględniające udziały nośników przedstawiono w "Załączniku 1" Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] Premia termomodernizacyjna [zł] Roczna oszczędność kosztów energii [zł/rok] *) - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku **) - opłata zmienna związana z dystrybucją i przesyłem jednostki energii ***) - stała opłata miesięczna związana z dystrybucją i przesyłem energii Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 5

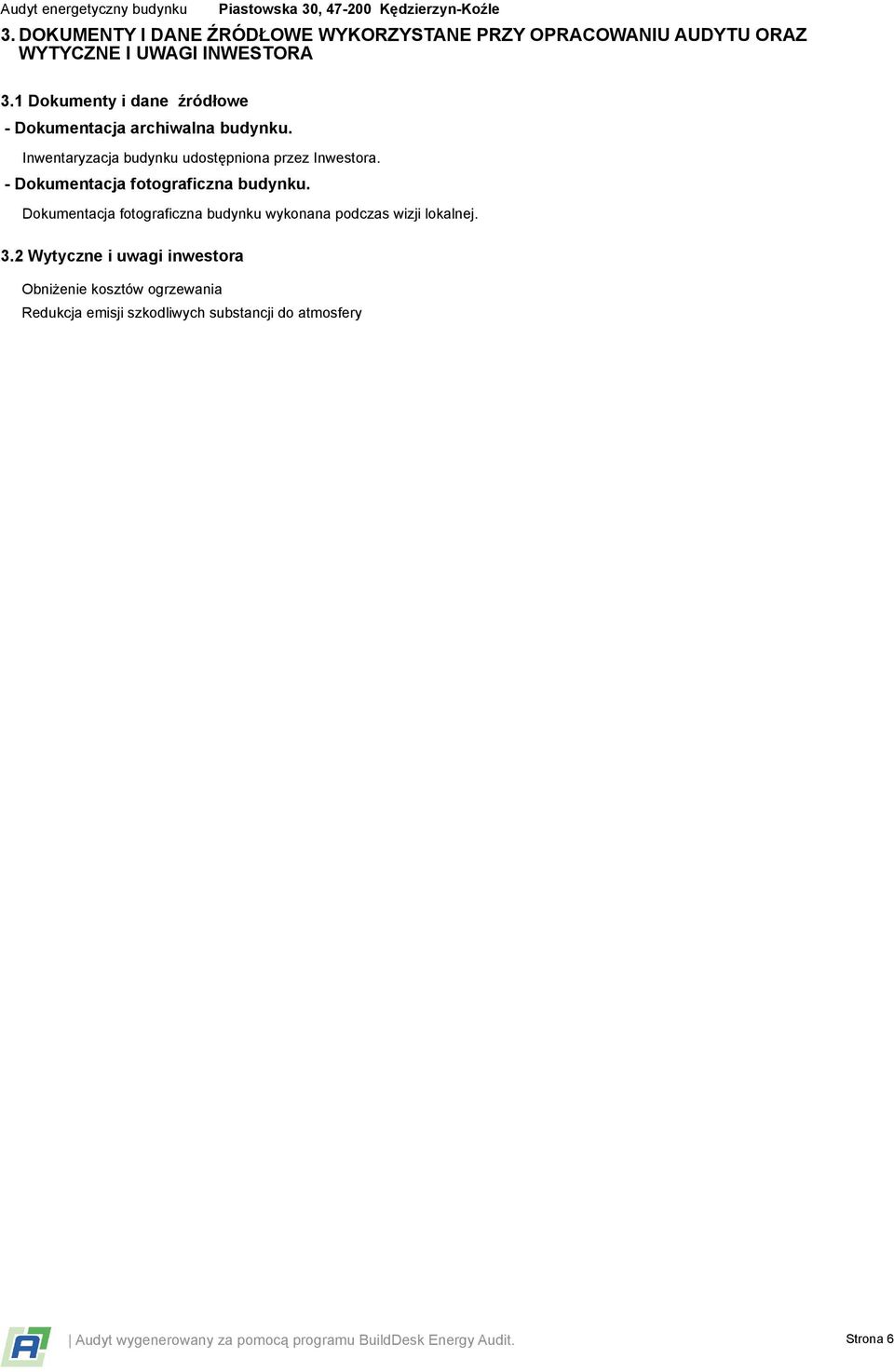

6 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Dokumenty i dane źródłowe - Dokumentacja archiwalna budynku. Inwentaryzacja budynku udostępniona przez Inwestora. - Dokumentacja fotograficzna budynku. Dokumentacja fotograficzna budynku wykonana podczas wizji lokalnej. 3.2 Wytyczne i uwagi inwestora Obniżenie kosztów ogrzewania Redukcja emisji szkodliwych substancji do atmosfery Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 6

7 3.4 Ustawy, Rozporządzenia, Normy - Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz.U.Nr.223,poz,1459. Dalej zwana Ustawą termomodernizacyjną. - Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. - Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie metodologii obliczenia charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690); ostatnia zmiana z dnia 6 listopada 2008r. Dalej zwane Warunkami Technicznymi. - Polska Norma PN - EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia" - Polska Norma PN-EN ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". - Polska Norma PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" - Polska Norma PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne". - Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". - PN - EN ISO : 2008 "Cieplne właściwości użytkowania budynków - i przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania" Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 7

8 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Ogólne dane techniczne budynku. Konstrukcja i technologia Przedmiotowy obiekt to budynek wolnostojący, parterowy oraz jednokondygnacyjny, częściowo podpiwniczony z bardzo rozczłonkowaną powierzchnią zabudowy, złozony z 8 segmentów połaczonych ze sobą wspólną komunikacją. Ściany zewnętrzne wykonane z cegły ceramicznej pełnej oraz betonu komórkowego na zaprawie cementowej, ściany obustonnie tynkowane ocieplone warstwą styropianu gr. 12 cm. Stropodach budynku wykonany w technologii DMS oraz DZ-5 kryty papą termozgrzewalną, ocieplenie z wełny mineralnej grubości 14 cm. Podłoga na gruncie wykonana jako betonowa na podypce piaskowej grubości 15 cm, zabezpieczona izolacją przeciwwilgociową. Stolarka okienna i drzwiowa: Okna i drzwi zewnętrzne wymienione na nowe wykonane z profili PCV oraz aluminium z szybą zespoloną. Ogólny opis instalacji c.o. i c.w.u.: Budynek zasilany w ciepło na potrzeby c.o. z miejskiej sieci ciepłowniczej. Instalacja rozprowadzająca nowa. Grzejniki nowe stalowe z zainstalowanymi przygrzejnikowymi zaworami termostatycznymi. Ciepła woda użytkowa przygotowywana jest w podgrzewaczu o pojemności 1000 litrów zasilanym z indywidualnej kotłowni gazowej. 4.2 Opis techniczny podstawowych elementów budynku Ściany zewnętrzne ściana zewnętrzna z cegły ceramicznej gr. 38 cm ściana zewnętrzna z bloczków betonu komórkowego gr. 38 cm Dach / stropodach stropodach wentylowany stropodach pełny Podłoga podłoga na gruncie podłoga piwnic na gruncie ściana przy gruncie Stolarka otworowa okna zewnętrzne nowe drzwi zewnętrzne nowe Szczegółowe parametry przegród wielowarstwowych znajdują się w załączniku nr 2. Szczegółowe parametry stolarki otworowej znajdują się w załączniku nr Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku Ściana zewnętrzna gr. 38 cm wykonana z cegły ceramicznej pełnej na zaprawie cementowej, ściany obustronnie tynkowane, ocieplone wasrtwą styropianu gr. 10 cm. Ściana zewnętrzna gr. 38 cm wykonana z bloczków z betonu komórkowego na zaprawie cementowej, ściany obustronnie tynkowane, ocieplone wasrtwą styropianu gr. 10 cm. Stropodach wentylowany prafabrykowany, ocieplony wasrtwą granulatu wełny mineralnej. Stropodach pełny wykonany jako betonowy, prefabrykowany ocieplony supremą. Podłoga na gruncie wykonana jako betonowa na podsypce piaskowej gr 15 cm, warstwę ociepleniową stanowi styropian FS20 gr 3 cm. Podłoga piwnic na gruncie wykonana jako betonowa na podsypce piaskowej gr 15 cm, warstwę ociepleniową stanowi styropian FS20 gr 3 cm. Ściana przy gruncie wykonana z cegły ceramicznej pełnej na zaprawie cementowej. Ściany od wewnątrz tynkowane, z zewnątrz ocieplone warstwą styropianu ekstrudowanego. Okna zewnętrzne nowe wykonane z profili PCV o wystarczających parametrach izolacyjności cieplnej. Drzwi zewnętrzne nowe wykonane z profili aluminiowych o wystarczających parametrach izolacyjności cieplnej. Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 8.86 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) kwh/(m² rok)] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 8

9 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Cena za 1GJ na ogrzewanie**) [zł] Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] Opłata za podgrzanie 1 m3 wody użytkowej [zł] Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] Opłata za ogrzanie 1 m2 pow. użytkowej [zł] 2.86 Opłata abonamentowa [zł] Inne Cena za 1GJ na podgrzanie wody użytkowej Charakterystyka systemu grzewczego Opis istniejącego systemu ogrzewania. Budynek zasilany w ciepło na potrzeby c.o. poprzez węzeł cieplny z miejskiej sieci ciepłowniczej. Nie przewiduje się modernizacji istniejącego systemu ogrzewania. Składowe sprawności systemu ogrzewania Nośnik energii końcowej Systemy ciepłownicze lokalne: Ciepło z ciepłowni węglowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.95 Sprawność przesyłu ciepła 0.92 Sprawność regulacji ciepła 0.93 Sprawność akumulacji ciepła 1.00 Całkowita sprawność systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Opis istniejącego systemu ciepłej wody użytkowej Budynek zasilany w ciepło na potrzeby c.w.u. z indywidualnej kotłowni gazowej. Ciepła woda przygotowywana jest w podgrzewaczu o pojemności 1000 litrów. Składowe sprawności systemu ciepłej wody użytkowej Nośnik energii końcowej Paliwo/źródło energii: Gaz ziemny Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.93 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.74 Całkowita sprawność systemu CWU Charakterystyka systemu wentylacji budynku Opis istniejącego systemu wentylacji Wentylacja naturalna, grawitacyjna, sprawna. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 9

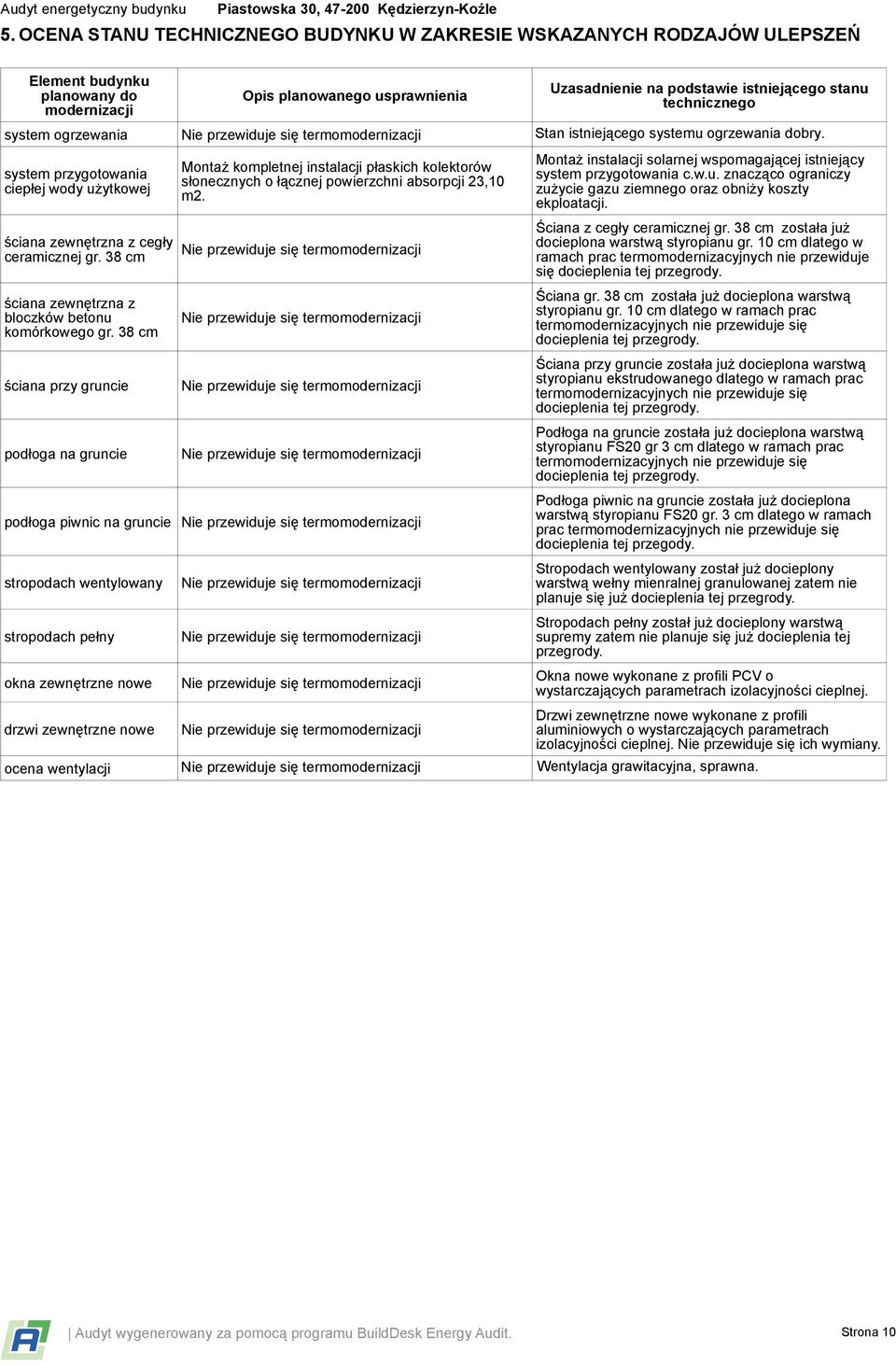

10 5. OCENA STANU TECHNICZNEGO BUDYNKU W ZAKRESIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Element budynku planowany do modernizacji system ogrzewania system przygotowania ciepłej wody użytkowej ściana zewnętrzna z cegły ceramicznej gr. 38 cm ściana zewnętrzna z bloczków betonu komórkowego gr. 38 cm ściana przy gruncie podłoga na gruncie Opis planowanego usprawnienia Nie przewiduje się termomodernizacji Montaż kompletnej instalacji płaskich kolektorów słonecznych o łącznej powierzchni absorpcji 23,10 m2. Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji podłoga piwnic na gruncie Nie przewiduje się termomodernizacji stropodach wentylowany stropodach pełny okna zewnętrzne nowe drzwi zewnętrzne nowe ocena wentylacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Nie przewiduje się termomodernizacji Uzasadnienie na podstawie istniejącego stanu technicznego Stan istniejącego systemu ogrzewania dobry. Montaż instalacji solarnej wspomagającej istniejący system przygotowania c.w.u. znacząco ograniczy zużycie gazu ziemnego oraz obniży koszty ekploatacji. Ściana z cegły ceramicznej gr. 38 cm została już docieplona warstwą styropianu gr. 10 cm dlatego w ramach prac termomodernizacyjnych nie przewiduje się docieplenia tej przegrody. Ściana gr. 38 cm została już docieplona warstwą styropianu gr. 10 cm dlatego w ramach prac termomodernizacyjnych nie przewiduje się docieplenia tej przegrody. Ściana przy gruncie została już docieplona warstwą styropianu ekstrudowanego dlatego w ramach prac termomodernizacyjnych nie przewiduje się docieplenia tej przegrody. Podłoga na gruncie została już docieplona warstwą styropianu FS20 gr 3 cm dlatego w ramach prac termomodernizacyjnych nie przewiduje się docieplenia tej przegrody. Podłoga piwnic na gruncie została już docieplona warstwą styropianu FS20 gr. 3 cm dlatego w ramach prac termomodernizacyjnych nie przewiduje się docieplenia tej przegody. Stropodach wentylowany został już docieplony warstwą wełny mienralnej granulowanej zatem nie planuje się już docieplenia tej przegrody. Stropodach pełny został już docieplony warstwą supremy zatem nie planuje się już docieplenia tej przegrody. Okna nowe wykonane z profili PCV o wystarczających parametrach izolacyjności cieplnej. Drzwi zewnętrzne nowe wykonane z profili aluminiowych o wystarczających parametrach izolacyjności cieplnej. Nie przewiduje się ich wymiany. Wentylacja grawitacyjna, sprawna. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 10

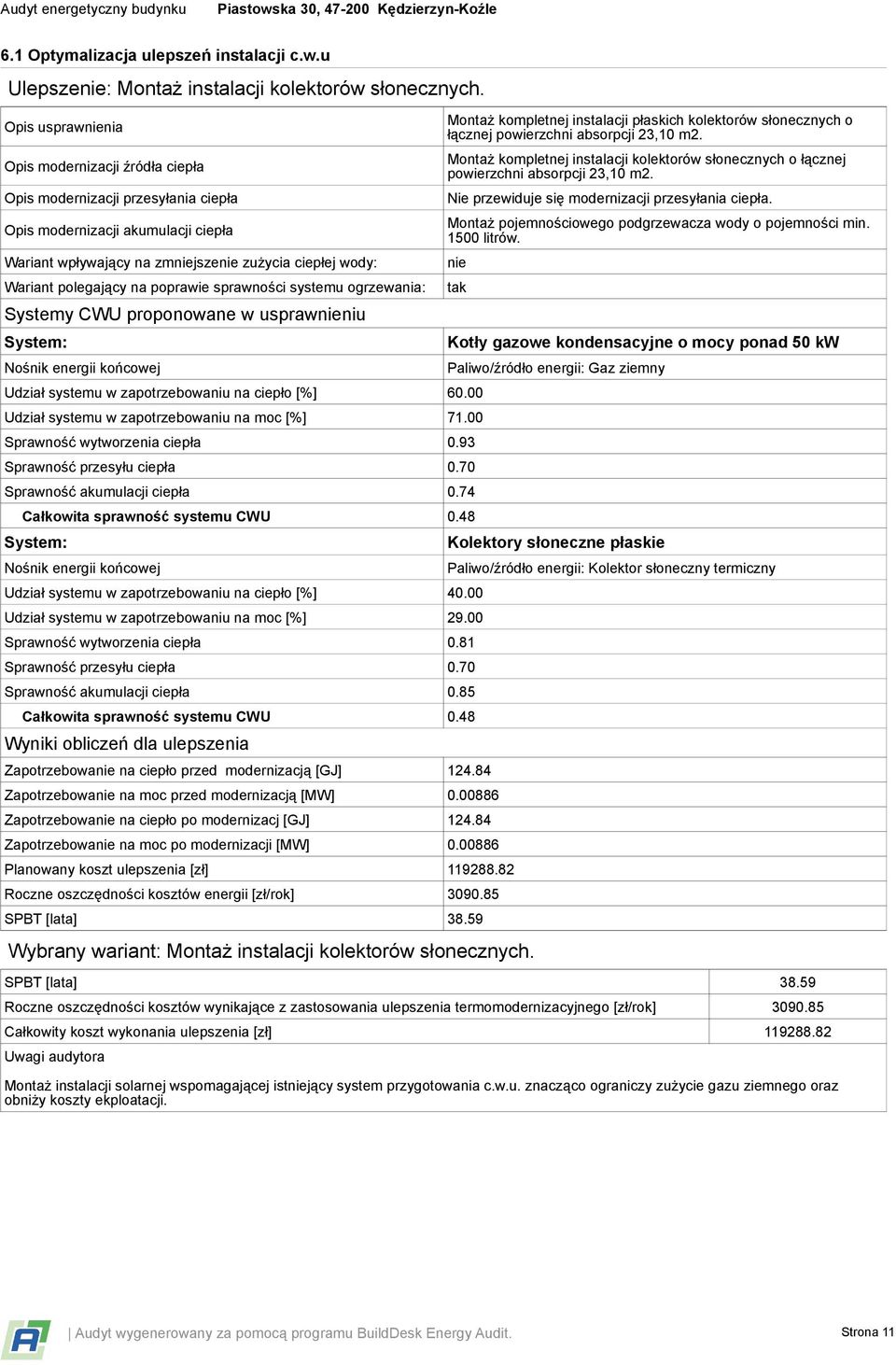

11 6.1 Optymalizacja ulepszeń instalacji c.w.u Ulepszenie: Montaż instalacji kolektorów słonecznych. Opis usprawnienia Opis modernizacji źródła ciepła Opis modernizacji przesyłania ciepła Opis modernizacji akumulacji ciepła Wariant wpływający na zmniejszenie zużycia ciepłej wody: Wariant polegający na poprawie sprawności systemu ogrzewania: Systemy CWU proponowane w usprawnieniu System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.93 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.74 Całkowita sprawność systemu CWU 0.48 System: Nośnik energii końcowej Udział systemu w zapotrzebowaniu na ciepło [%] Udział systemu w zapotrzebowaniu na moc [%] Sprawność wytworzenia ciepła 0.81 Sprawność przesyłu ciepła 0.70 Sprawność akumulacji ciepła 0.85 Całkowita sprawność systemu CWU 0.48 Wyniki obliczeń dla ulepszenia Zapotrzebowanie na ciepło przed modernizacją [GJ] Zapotrzebowanie na moc przed modernizacją [MW] Zapotrzebowanie na ciepło po modernizacj [GJ] Zapotrzebowanie na moc po modernizacji [MW] Planowany koszt ulepszenia [zł] Roczne oszczędności kosztów energii [zł/rok] SPBT [lata] Wybrany wariant: Montaż instalacji kolektorów słonecznych. Montaż kompletnej instalacji płaskich kolektorów słonecznych o łącznej powierzchni absorpcji 23,10 m2. Montaż kompletnej instalacji kolektorów słonecznych o łącznej powierzchni absorpcji 23,10 m2. Nie przewiduje się modernizacji przesyłania ciepła. Montaż pojemnościowego podgrzewacza wody o pojemności min litrów. nie tak Kotły gazowe kondensacyjne o mocy ponad 50 kw Paliwo/źródło energii: Gaz ziemny Kolektory słoneczne płaskie Paliwo/źródło energii: Kolektor słoneczny termiczny SPBT [lata] Roczne oszczędności kosztów wynikające z zastosowania ulepszenia termomodernizacyjnego [zł/rok] Całkowity koszt wykonania ulepszenia [zł] Uwagi audytora Montaż instalacji solarnej wspomagającej istniejący system przygotowania c.w.u. znacząco ograniczy zużycie gazu ziemnego oraz obniży koszty ekploatacji. Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 11

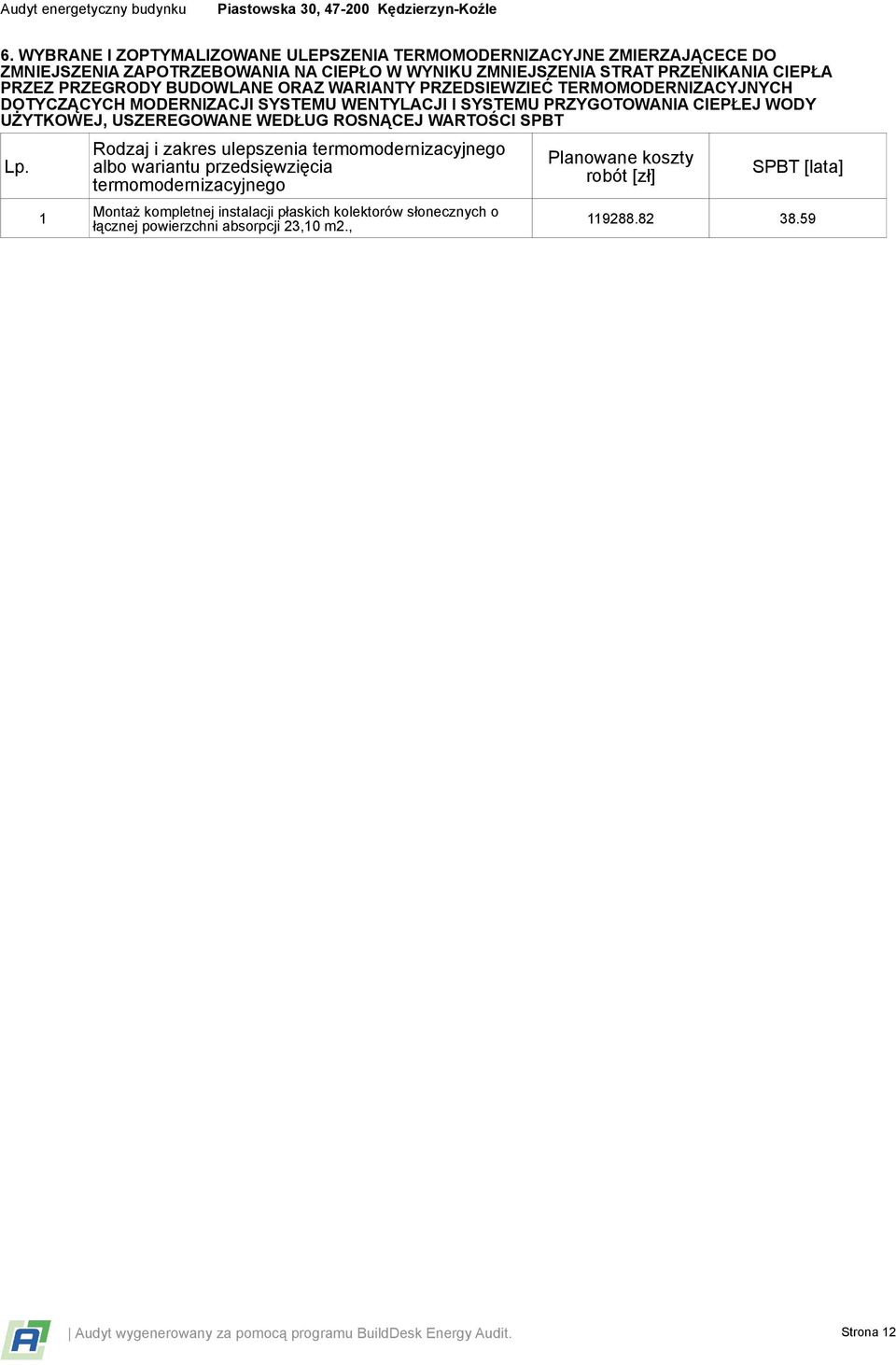

12 6. WYBRANE I ZOPTYMALIZOWANE ULEPSZENIA TERMOMODERNIZACYJNE ZMIERZAJĄCECE DO ZMNIEJSZENIA ZAPOTRZEBOWANIA NA CIEPŁO W WYNIKU ZMNIEJSZENIA STRAT PRZENIKANIA CIEPŁA PRZEZ PRZEGRODY BUDOWLANE ORAZ WARIANTY PRZEDSIEWZIEĆ TERMOMODERNIZACYJNYCH DOTYCZĄCYCH MODERNIZACJI SYSTEMU WENTYLACJI I SYSTEMU PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ, USZEREGOWANE WEDŁUG ROSNĄCEJ WARTOŚCI SPBT Lp. 1 Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Montaż kompletnej instalacji płaskich kolektorów słonecznych o łącznej powierzchni absorpcji 23,10 m2., Planowane koszty robót [zł] SPBT [lata] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 12

13 6.1 Wybór optymalnego wariantu poprawiającego sprawność systemu c.o. TABELA 2. RODZAJE ULEPSZEŃ TERMOMODERNIZACYJNYCH SKŁADAJĄCE SIĘ NA OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO POPRAWIAJĄCY SPRAWNOŚĆ CIEPLNĄ SYSTEMU GRZEWCZEGO Rodzaje ulepszeń termomodernizacyjnych Wytwarzanie ciepła: bez zmian Przesyłanie ciepła: bez zmian Regulacja systemu grzewczego: bez zmian Akumulacja ciepła: bez zmian Uwzględnienie wprowadzenia przerw na ogrzewanie w okresie tygodnia: bez_zmian Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby: bez zmian Sprawność całkowita systemu grzewczego Opis ulepszenia systemu grzewczego Istniejący system grzewczy nie poddany termomodernizacji Uwagi audytora Wartości sprawności składowych oraz współczynników w *) ηg = 0.95 ηd = 0.92 ηe = 0.93 ηs = 1.00 Wt = 0.95 Wd = 0.85 ηgηdηeηs = 0.81 Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 13

14 Zakres usprawnień wchodzących w skład wybranego wariantu przedstawiono w punkcie 7.2: Dokumentacja poszczególnych wariantów przedsięwzięć termomodernizacyjnych Optymalna kwota kredytu z punktu widzenia minimalizacji wysokości kredytu i maksymalizacji wysokości premii termomodernizacyjnej. Zwiększenie kwoty kredytu powyżej podanej wartości nie wpłynie na zwiększenie wysokości premii termomodernizacyjnej Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 14 Audyt energetyczny budynku 7. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO 7.1 Określenie wariantów przedsięwzięć termomodernizacyjnych Lp. 1 Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite[zł] Roczne oszczędności kosztów energii [zł/rok] Procentowa oszczędność zapotrzebowania na energię (z Optymalna uwzględnieniem kwota kredytu sprawności całkowitej)[%] Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych [zł] [zł/rok] [%] [zł %] [zł] [zł] [zł] Dwukrotność rocznej oszczędności kosztów energii Wariant optymalizacyjny 1 - wybrany do realizacji Wybrany do realizacji wariant optymalizacyjny Do realizacji wybrano wariant optymalizacyjny nr 1 Planowany koszt wybranego przedsięwzięcia termomodernizacyjnego wynosi zł W kosztach uwzględniono całkowity koszt wykonania opracowania: 0.00 zł Przy zadeklarowanym wkładzie własnym inwestora w wysokości 0.00 zł, planowana kwota kredytu wynosi zł

15 7.2 Dokumentacja wybranego wariantu przedsięwzięcia termomodernizacyjnego Wariant optymalizacyjny 1 - wybrany do realizacji Lp. Ulepszany element Nazwa ulepszenia SPBT [lata] 1 System przygotowania c.w.u. Montaż instalacji kolektorów słonecznych Charakterystyka energetyczna budynku po zastosowaniu wariantu: Obliczeniowa moc cieplna systemu grzewczego [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 8.86 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m² rok)] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 15

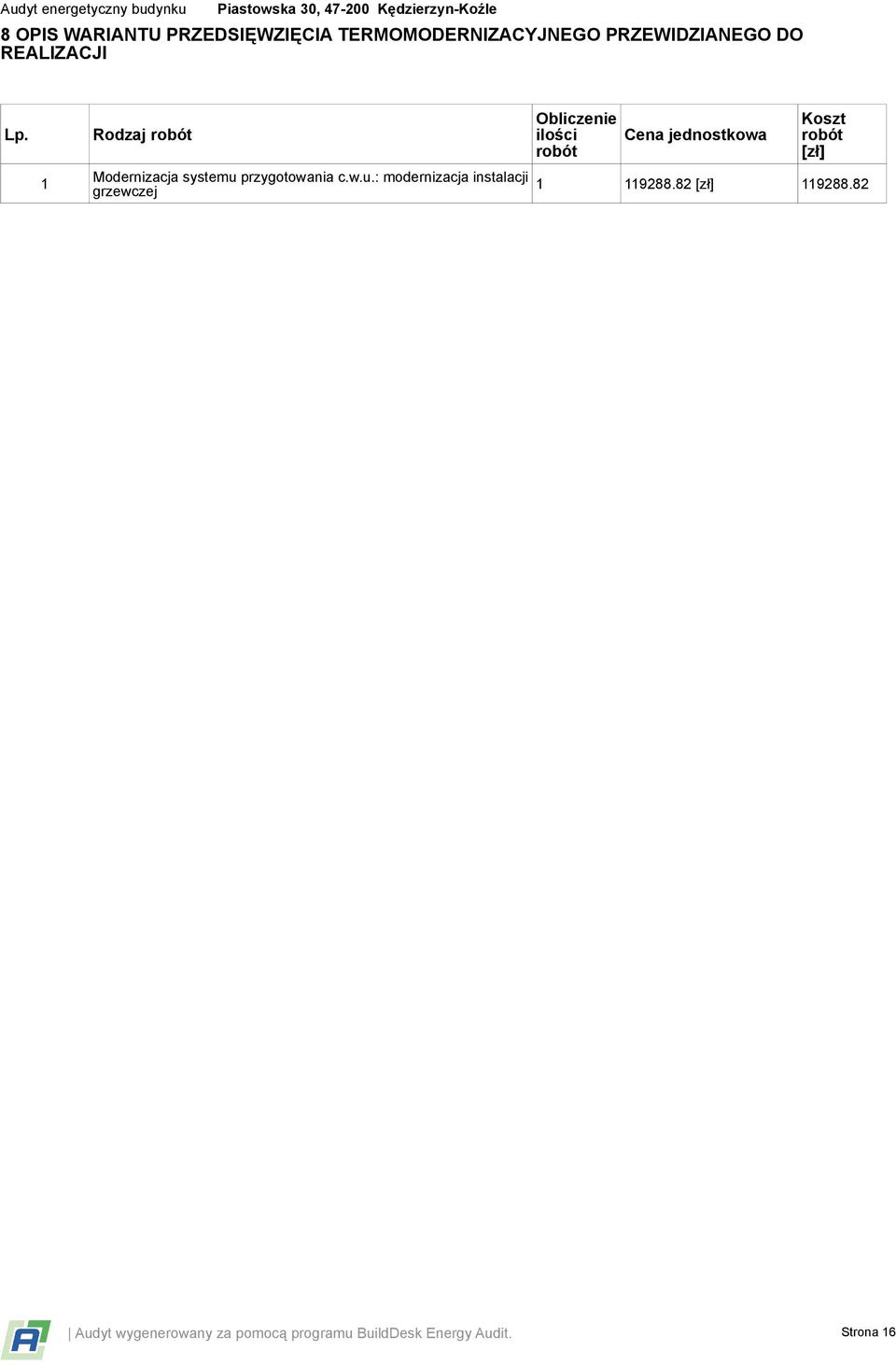

16 8 OPIS WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Lp. 1 Rodzaj robót Modernizacja systemu przygotowania c.w.u.: modernizacja instalacji grzewczej Obliczenie ilości robót Cena jednostkowa Koszt robót [zł] [zł] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 16

17 ZAŁĄCZNIKI Załącznik 1: Jednostkowe opłaty za energię przed i po wykonaniu przedsięwzięcia termomodernizacyjnego Jednostkowe koszty energii dla systemu ogrzewania Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Systemy ciepłownicze lokalne: Ciepło z ciepłowni węglowej Jednostkowe koszty energii po termomodernizacji Systemy ciepłownicze lokalne: Ciepło z ciepłowni węglowej Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Jednostkowe koszty energii dla systemu przygotowania ciepłej wody użytkowej Rodzaj nośnika Udział w instalacji c.o [%] Jednostkowe koszty energii przed termomodernizacją Paliwo/źródło energii: Gaz ziemny Jednostkowe koszty energii po termomodernizacji Paliwo/źródło energii: Gaz ziemny Paliwo/źródło energii: Kolektor słoneczny termiczny Opłata zmienna związana z dystrybucją i przesyłem [zł/gj] Stała opłata miesięczna związana z dystrybucją i przesyłem [zł/mw * m-c] Miesięczna opłata abonamentowa [zł/mc] Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 17

18 ZAŁĄCZNIKI Załącznik 2: Szczegółowa budowa przegród wielowarstwowych Symbol przegrody: SZ-38 Nazwa przegrody Typ przegrody ściana zewnętrzna gr. 38 cm Ściana o budowie jednorodnej przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Styropian Austrotherm EPS 040 Fasada Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda ściana zewnętrzna z cegły ceramicznej gr. 38 cm Symbol przegrody: SZ-38 Nazwa przegrody Typ przegrody Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji NIE ściana zewnętrzna gr. 38 cm Ściana o budowie jednorodnej przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Ściana z bloczków z betonu komórkowego (700) na zaprawie cementowo-wapiennej bez tynku. ze spoinami o grubości nie większej niż 1.5 cm przy gęstości objętościowej betonu Styropian Austrotherm EPS 040 Fasada Tynk lub gładź cementowo-wapienna Nazwa grupy, w której występuje przegroda ściana zewnętrzna z bloczków betonu komórkowego gr. 38 cm Symbol przegrody: PNG Nazwa przegrody Typ przegrody Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji NIE podłoga na gruncie Podłoga na gruncie przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Lastriko Tynk lub gładź cementowa Styropian Austrotherm EPS 037 Dach/Podłoga Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 18

19 ZAŁĄCZNIKI 4 Papa (asfaltowa) Tynk lub gładź cementowa Chudy beton Piasek średni Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji podłoga na gruncie NIE Symbol przegrody: PNG-PIW Nazwa przegrody Typ przegrody podłoga piwnic na gruncie Podłoga w podziemiu ogrzewanym przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.17 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Płyty okładzinowe ceramiczne. terakota Tynk lub gładź cementowa Styropian Austrotherm EPS 037 Dach/Podłoga Papa (asfaltowa) Tynk lub gładź cementowa Chudy beton Piasek średni Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji podłoga piwnic na gruncie NIE Symbol przegrody: SPG Nazwa przegrody Typ przegrody ściana przy gruncie Ściana podziemia przylegająca do gruntu przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.13 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Mur z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej (bez tynku) Styropian Austrotherm EPS 038 Super Fasada Papa (asfaltowa) Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji ściana przy gruncie NIE Symbol przegrody: STDW Nazwa przegrody stropodach wentylowany Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 19

20 ZAŁĄCZNIKI Typ przegrody Stropodach tradycyjny przenikania ciepła przegrody U [W/(m² K)] Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Strop z płyty żerańskiej o grubości 24 cm Wełna mineralna granulowana Dobrze wentylowana warstwa powietrzna Żelbet x papa na lepiku Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji stropodach wentylowany NIE Symbol przegrody: STDP Nazwa przegrody Typ przegrody stropodach pełny Stropodach tradycyjny przenikania ciepła przegrody U [W/(m² K)] 0.82 Opór przejmowania ciepła na powierzchni zewnętrznej Rse [(m² K)/W] 0.04 Opór przejmowania ciepła na powierzchni wewnętrznej Rsi [(m² K)/W] 0.1 Lp. nazwa d [m] λ [W/(m K)] Cp [J/kg K] ρ [kg/m³] 1 Tynk lub gładź cementowo-wapienna Strop DZ-3 o grubości x papa na lepiku Płyty wiórkowo-cementowe Tynk lub gładź cementowa x papa na lepiku Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji stropodach pełny NIE Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 20

21 ZAŁĄCZNIKI Załącznik 3: Szczegółowe parametry stolarki otworowej Symbol przegrody: OZN Nazwa przegrody okna zewnętrzne nowe przenikania ciepła przegrody U [W/(m² K)] 1.8 przepuszczalności energii promieniowania słonecznego g 0.75 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.7 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 1 Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji okna zewnętrzne nowe NIE Symbol przegrody: DZN Nazwa przegrody drzwi zewnętrzne nowe przenikania ciepła przegrody U [W/(m² K)] 1.8 przepuszczalności energii promieniowania słonecznego g 0.75 Udział pola powierzchni przeszklonej do całkowitego pola powierzchni okna C 0.5 przepływu powietrza przez szczeliny [m³/m*h*dapa²/³] 0 Nazwa grupy, w której występuje przegroda Występowanie przegrody w grupie Grupa optymalizowana grupy przed modernizacją grupy po modernizacji drzwi zewnętrzne nowe NIE Audyt wygenerowany za pomocą programu BuildDesk Energy Audit. Strona 21
