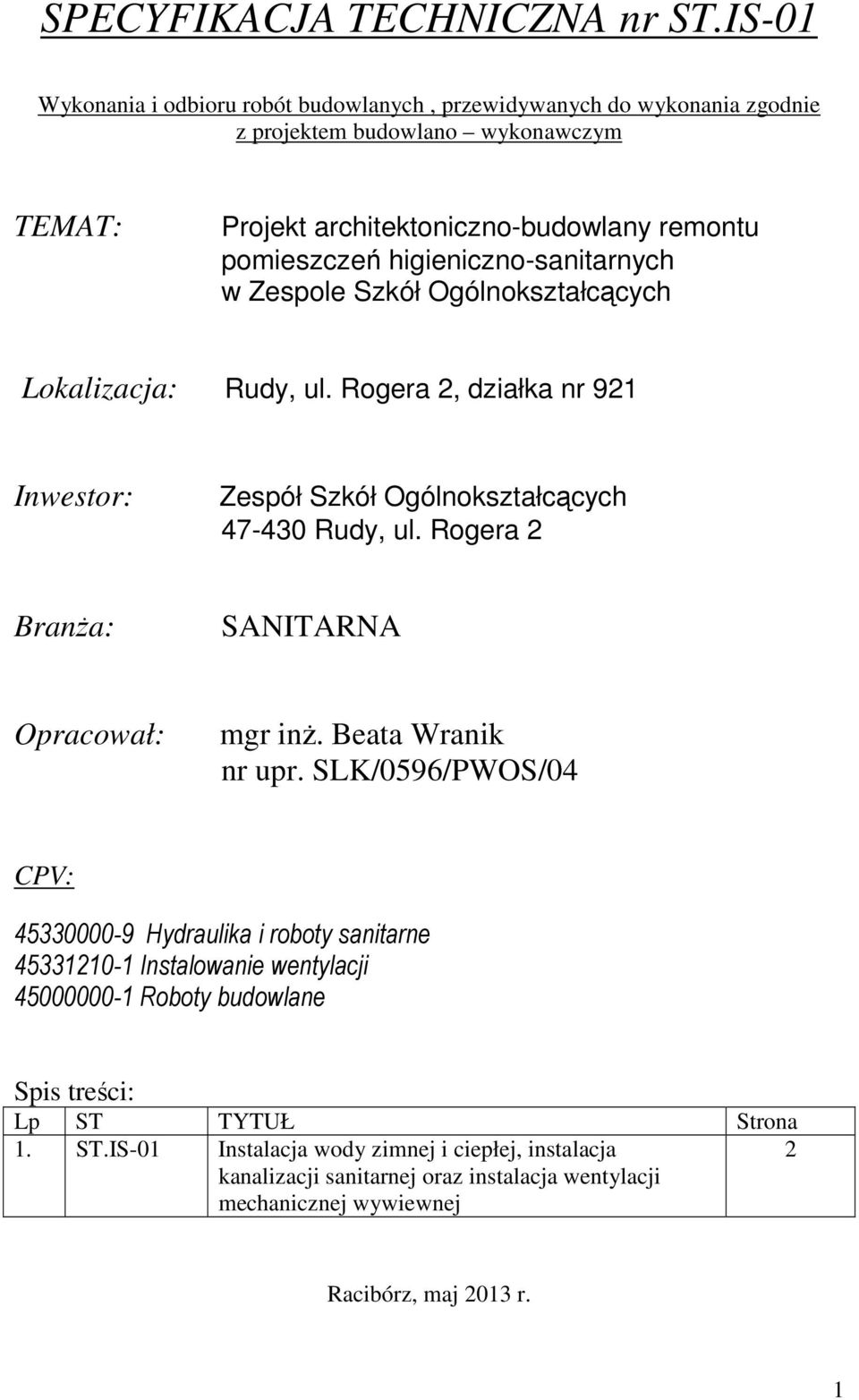

1 SPECYFIKACJA TECHNICZNA nr ST.IS-01 Wykonania i odbioru robót budowlanych, przewidywanych do wykonania zgodnie z projektem budowlano wykonawczym TEMAT: Projekt architektoniczno-budowlany remontu pomieszczeń higieniczno-sanitarnych w Zespole Szkół Ogólnokształcących Lokalizacja: Rudy, ul. Rogera 2, działka nr 921 Inwestor: Zespół Szkół Ogólnokształcących Rudy, ul. Rogera 2 BranŜa: SANITARNA Opracował: mgr inŝ. Beata Wranik nr upr. SLK/0596/PWOS/04 CPV: Hydraulika i roboty sanitarne Instalowanie wentylacji Roboty budowlane Spis treści: Lp ST TYTUŁ Strona 1. ST.IS-01 Instalacja wody zimnej i ciepłej, instalacja kanalizacji sanitarnej oraz instalacja wentylacji mechanicznej wywiewnej 2 Racibórz, maj 2013 r. 1

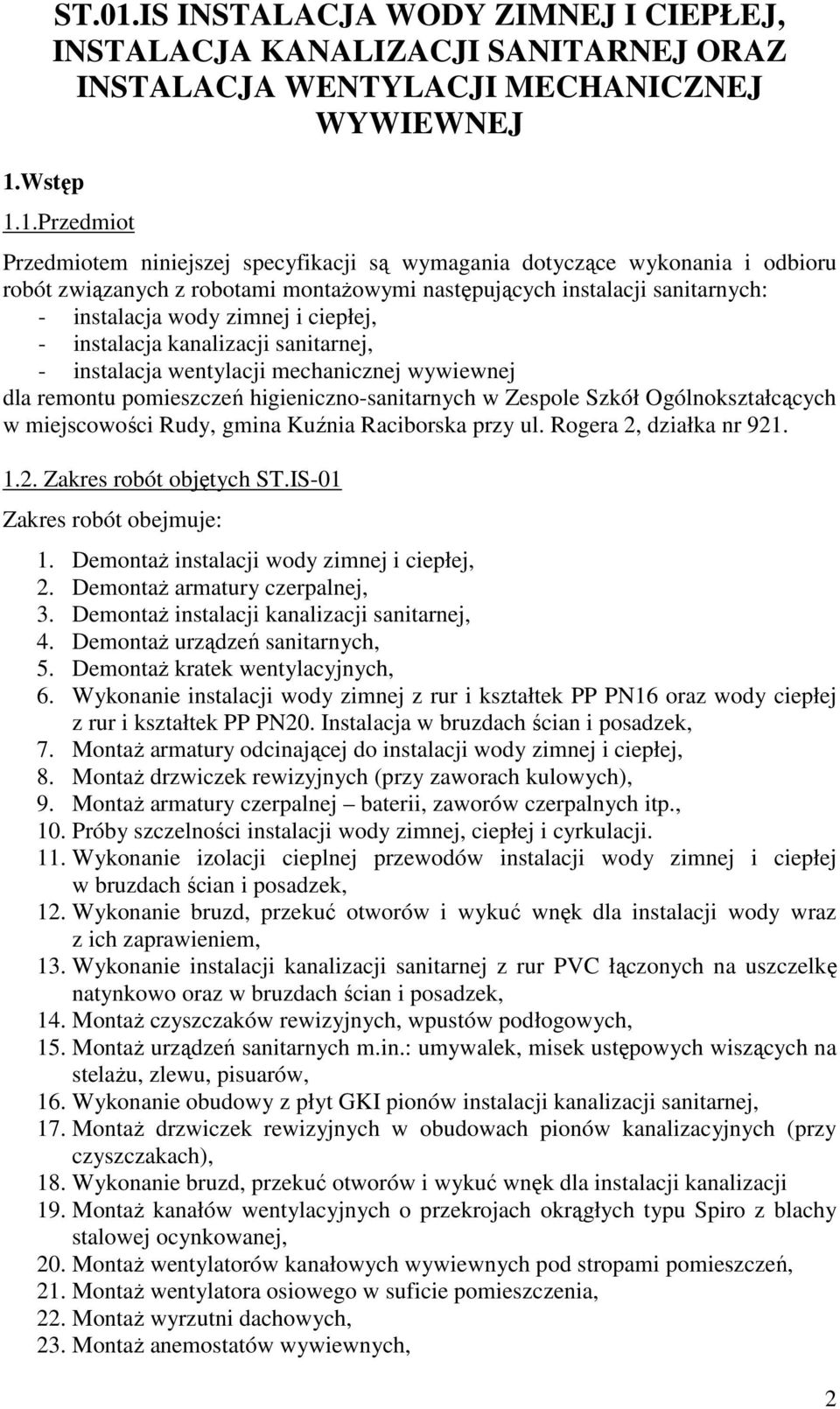

2 1.Wstęp ST.01.IS INSTALACJA WODY ZIMNEJ I CIEPŁEJ, INSTALACJA KANALIZACJI SANITARNEJ ORAZ INSTALACJA WENTYLACJI MECHANICZNEJ WYWIEWNEJ 1.1.Przedmiot Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z robotami montaŝowymi następujących instalacji sanitarnych: - instalacja wody zimnej i ciepłej, - instalacja kanalizacji sanitarnej, - instalacja wentylacji mechanicznej wywiewnej dla remontu pomieszczeń higieniczno-sanitarnych w Zespole Szkół Ogólnokształcących w miejscowości Rudy, gmina Kuźnia Raciborska przy ul. Rogera 2, działka nr Zakres robót objętych ST.IS-01 Zakres robót obejmuje: 1. DemontaŜ instalacji wody zimnej i ciepłej, 2. DemontaŜ armatury czerpalnej, 3. DemontaŜ instalacji kanalizacji sanitarnej, 4. DemontaŜ urządzeń sanitarnych, 5. DemontaŜ kratek wentylacyjnych, 6. Wykonanie instalacji wody zimnej z rur i kształtek PP PN16 oraz wody ciepłej z rur i kształtek PP PN20. Instalacja w bruzdach ścian i posadzek, 7. MontaŜ armatury odcinającej do instalacji wody zimnej i ciepłej, 8. MontaŜ drzwiczek rewizyjnych (przy zaworach kulowych), 9. MontaŜ armatury czerpalnej baterii, zaworów czerpalnych itp., 10. Próby szczelności instalacji wody zimnej, ciepłej i cyrkulacji. 11. Wykonanie izolacji cieplnej przewodów instalacji wody zimnej i ciepłej w bruzdach ścian i posadzek, 12. Wykonanie bruzd, przekuć otworów i wykuć wnęk dla instalacji wody wraz z ich zaprawieniem, 13. Wykonanie instalacji kanalizacji sanitarnej z rur PVC łączonych na uszczelkę natynkowo oraz w bruzdach ścian i posadzek, 14. MontaŜ czyszczaków rewizyjnych, wpustów podłogowych, 15. MontaŜ urządzeń sanitarnych m.in.: umywalek, misek ustępowych wiszących na stelaŝu, zlewu, pisuarów, 16. Wykonanie obudowy z płyt GKI pionów instalacji kanalizacji sanitarnej, 17. MontaŜ drzwiczek rewizyjnych w obudowach pionów kanalizacyjnych (przy czyszczakach), 18. Wykonanie bruzd, przekuć otworów i wykuć wnęk dla instalacji kanalizacji 19. MontaŜ kanałów wentylacyjnych o przekrojach okrągłych typu Spiro z blachy stalowej ocynkowanej, 20. MontaŜ wentylatorów kanałowych wywiewnych pod stropami pomieszczeń, 21. MontaŜ wentylatora osiowego w suficie pomieszczenia, 22. MontaŜ wyrzutni dachowych, 23. MontaŜ anemostatów wywiewnych, 2

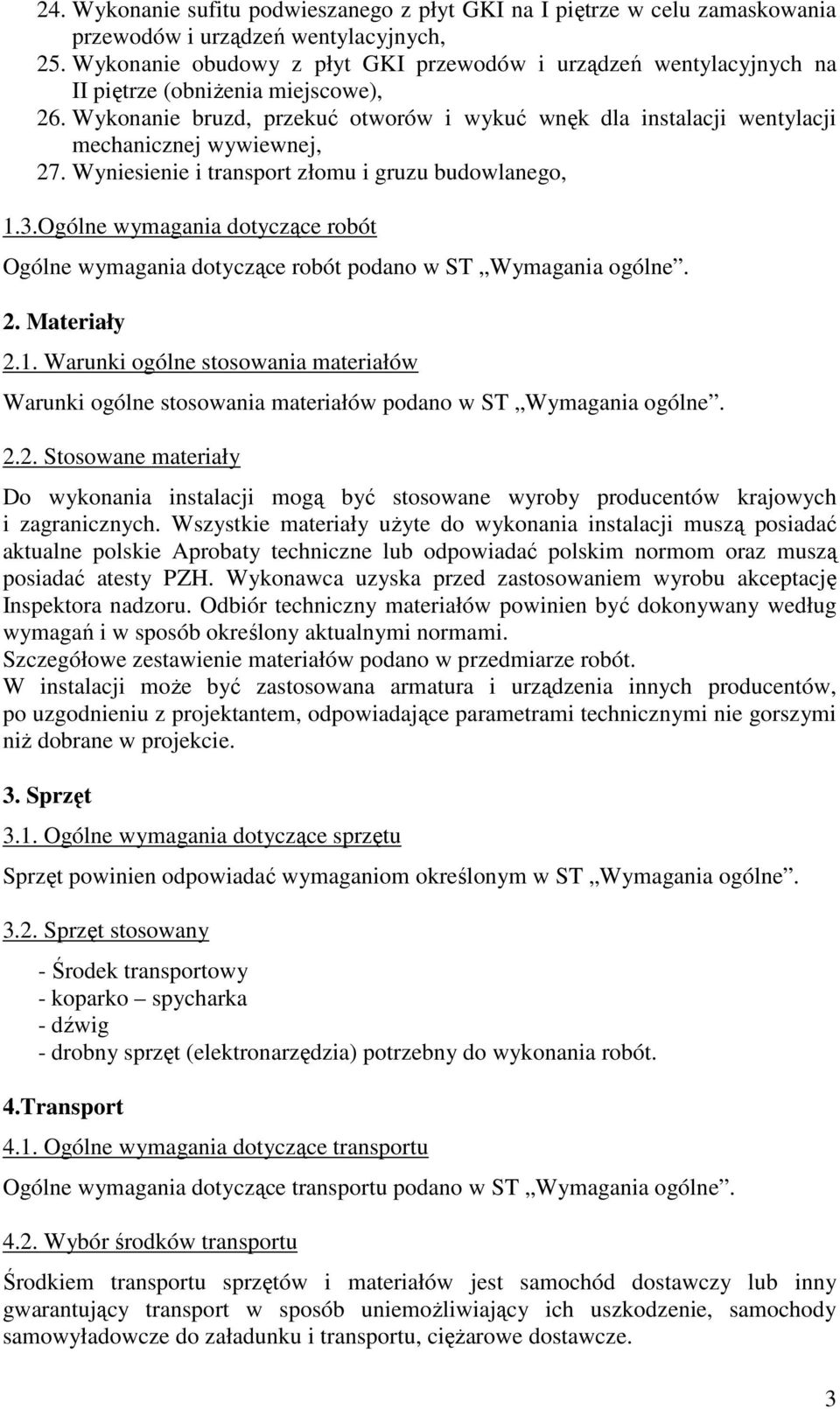

3 24. Wykonanie sufitu podwieszanego z płyt GKI na I piętrze w celu zamaskowania przewodów i urządzeń wentylacyjnych, 25. Wykonanie obudowy z płyt GKI przewodów i urządzeń wentylacyjnych na II piętrze (obniŝenia miejscowe), 26. Wykonanie bruzd, przekuć otworów i wykuć wnęk dla instalacji wentylacji mechanicznej wywiewnej, 27. Wyniesienie i transport złomu i gruzu budowlanego, 1.3.Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 2. Materiały 2.1. Warunki ogólne stosowania materiałów Warunki ogólne stosowania materiałów podano w ST Wymagania ogólne Stosowane materiały Do wykonania instalacji mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały uŝyte do wykonania instalacji muszą posiadać aktualne polskie Aprobaty techniczne lub odpowiadać polskim normom oraz muszą posiadać atesty PZH. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Szczegółowe zestawienie materiałów podano w przedmiarze robót. W instalacji moŝe być zastosowana armatura i urządzenia innych producentów, po uzgodnieniu z projektantem, odpowiadające parametrami technicznymi nie gorszymi niŝ dobrane w projekcie. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Sprzęt powinien odpowiadać wymaganiom określonym w ST Wymagania ogólne Sprzęt stosowany - Środek transportowy - koparko spycharka - dźwig - drobny sprzęt (elektronarzędzia) potrzebny do wykonania robót. 4.Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne Wybór środków transportu Środkiem transportu sprzętów i materiałów jest samochód dostawczy lub inny gwarantujący transport w sposób uniemoŝliwiający ich uszkodzenie, samochody samowyładowcze do załadunku i transportu, cięŝarowe dostawcze. 3

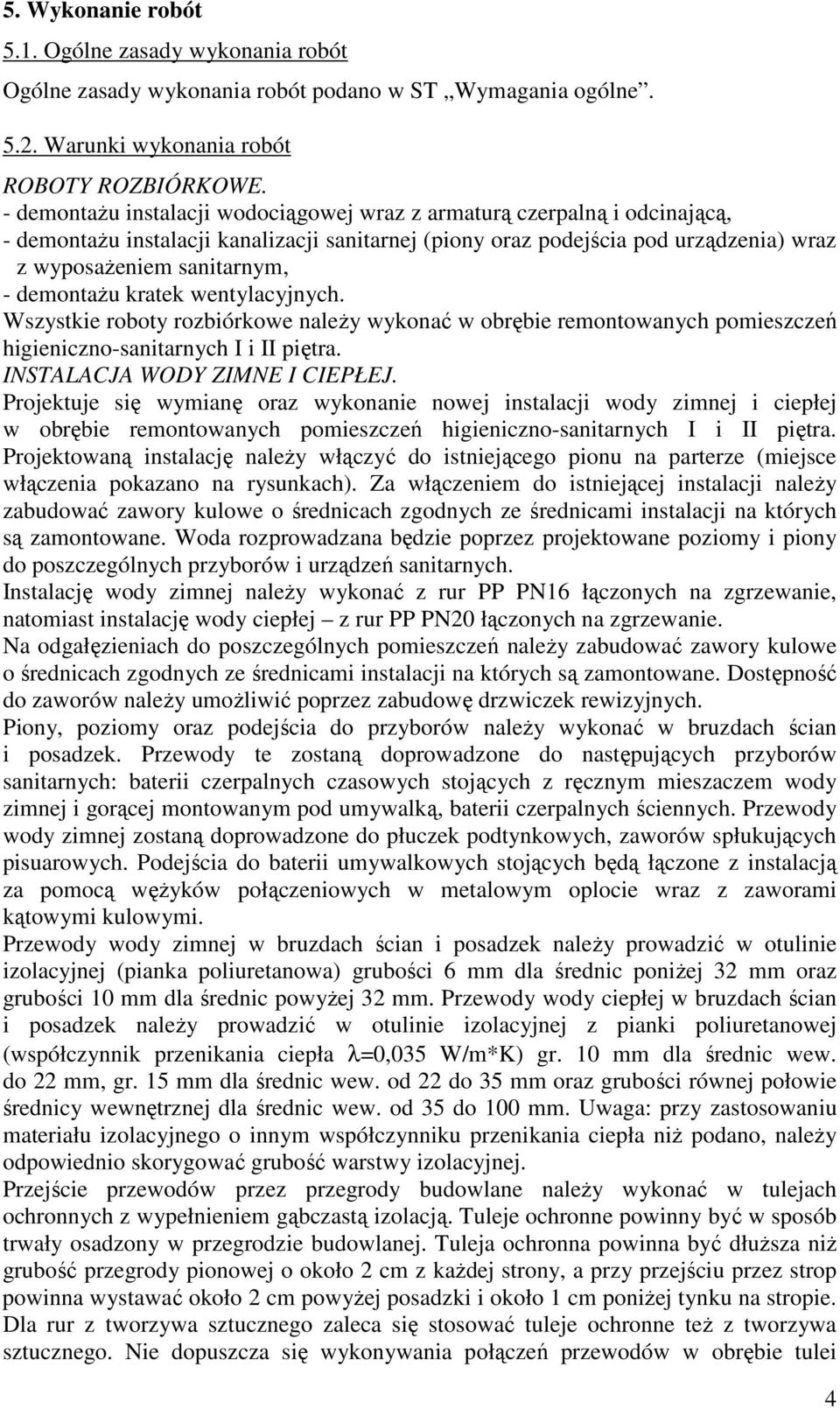

4 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne Warunki wykonania robót ROBOTY ROZBIÓRKOWE. - demontaŝu instalacji wodociągowej wraz z armaturą czerpalną i odcinającą, - demontaŝu instalacji kanalizacji sanitarnej (piony oraz podejścia pod urządzenia) wraz z wyposaŝeniem sanitarnym, - demontaŝu kratek wentylacyjnych. Wszystkie roboty rozbiórkowe naleŝy wykonać w obrębie remontowanych pomieszczeń higieniczno-sanitarnych I i II piętra. INSTALACJA WODY ZIMNE I CIEPŁEJ. Projektuje się wymianę oraz wykonanie nowej instalacji wody zimnej i ciepłej w obrębie remontowanych pomieszczeń higieniczno-sanitarnych I i II piętra. Projektowaną instalację naleŝy włączyć do istniejącego pionu na parterze (miejsce włączenia pokazano na rysunkach). Za włączeniem do istniejącej instalacji naleŝy zabudować zawory kulowe o średnicach zgodnych ze średnicami instalacji na których są zamontowane. Woda rozprowadzana będzie poprzez projektowane poziomy i piony do poszczególnych przyborów i urządzeń sanitarnych. Instalację wody zimnej naleŝy wykonać z rur PP PN16 łączonych na zgrzewanie, natomiast instalację wody ciepłej z rur PP PN20 łączonych na zgrzewanie. Na odgałęzieniach do poszczególnych pomieszczeń naleŝy zabudować zawory kulowe o średnicach zgodnych ze średnicami instalacji na których są zamontowane. Dostępność do zaworów naleŝy umoŝliwić poprzez zabudowę drzwiczek rewizyjnych. Piony, poziomy oraz podejścia do przyborów naleŝy wykonać w bruzdach ścian i posadzek. Przewody te zostaną doprowadzone do następujących przyborów sanitarnych: baterii czerpalnych czasowych stojących z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką, baterii czerpalnych ściennych. Przewody wody zimnej zostaną doprowadzone do płuczek podtynkowych, zaworów spłukujących pisuarowych. Podejścia do baterii umywalkowych stojących będą łączone z instalacją za pomocą węŝyków połączeniowych w metalowym oplocie wraz z zaworami kątowymi kulowymi. Przewody wody zimnej w bruzdach ścian i posadzek naleŝy prowadzić w otulinie izolacyjnej (pianka poliuretanowa) grubości 6 mm dla średnic poniŝej 32 mm oraz grubości 10 mm dla średnic powyŝej 32 mm. Przewody wody ciepłej w bruzdach ścian i posadzek naleŝy prowadzić w otulinie izolacyjnej z pianki poliuretanowej (współczynnik przenikania ciepła λ=0,035 W/m*K) gr. 10 mm dla średnic wew. do 22 mm, gr. 15 mm dla średnic wew. od 22 do 35 mm oraz grubości równej połowie średnicy wewnętrznej dla średnic wew. od 35 do 100 mm. Uwaga: przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niŝ podano, naleŝy odpowiednio skorygować grubość warstwy izolacyjnej. Przejście przewodów przez przegrody budowlane naleŝy wykonać w tulejach ochronnych z wypełnieniem gąbczastą izolacją. Tuleje ochronne powinny być w sposób trwały osadzony w przegrodzie budowlanej. Tuleja ochronna powinna być dłuŝsza niŝ grubość przegrody pionowej o około 2 cm z kaŝdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyŝej posadzki i około 1 cm poniŝej tynku na stropie. Dla rur z tworzywa sztucznego zaleca się stosować tuleje ochronne teŝ z tworzywa sztucznego. Nie dopuszcza się wykonywania połączeń przewodów w obrębie tulei 4

5 ochronnych. Trasę i średnicę przewodów wody zimnej i ciepłej pokazano na rysunkach w projekcie. Próby szczelności instalacji wodociągowej. Po zamontowaniu instalacji wodociągowej, a przed zakryciem przewodów, naleŝy napełnić je wodą (zwracając szczególną uwagę na dokładne jej odpowietrzenie) i dokonać prób szczelności. Ciśnienie próbne o wartości 1,5 krotnej ciśnienia roboczego, ale nie mniejsze niŝ 0,9 MPa w czasie 30 min w odstępach 30 min dwukrotnie przywracając jego wartość. Po uzyskaniu pozytywnych wyników próby szczelności przewody naleŝy poddać płukaniu czystą wodą wodociągową w celu usunięcia zanieczyszczeń montaŝowych. Płukanie przeprowadzić naleŝy przy pełnym ciśnieniu dyspozycyjnym, przy całkowicie otwartych wszystkich zaworach czerpalnych. INSTALACJA KANALIZACJI SANITARNEJ. Odpływ ścieków sanitarnych z projektowanych przyborów oraz kratek ściekowych poprzez projektowane piony i istniejące poziomy sanitarne w piwnicy do istniejącego przyłącza kanalizacyjnego. Projektuje się wymianę oraz wykonanie nowej instalacji kanalizacji sanitarnej w obrębie remontowanych pomieszczeń higieniczno-sanitarnych I i II piętra. Instalację wewnętrzną kanalizacji sanitarnej projektuje się z rur i kształtek PCV kielichowych łączonych na uszczelkę w zakresie średnic od 50 do 110 mm. Podejścia pod urządzenia sanitarne naleŝy prowadzić w bruzdach ścian i posadzek, zachowując spadki. Wszystkie przybory i urządzenia naleŝy wyposaŝyć w indywidualne zamknięcia syfonowe. Przewody kanalizacyjne powinny być układane kielichami w kierunku przeciwnym do przepływu ścieków. Piony kanalizacyjne w obrębie remontowanych sanitariatów naleŝy wykonać z rur PCV łączonych na uszczelkę a następnie obudować płytami GKI. Na pionach naleŝy zamontować rewizje czyszczakowe. Aby zapewnić dostęp do czyszczaków naleŝy zamontować drzwiczki rewizyjne w obudowach pionów kanalizacyjnych. Piony instalacji kanalizacji sanitarnej naleŝy wyprowadzić minimum 0,5 m ponad dach i zakończyć rurą wywiewną φ75/φ110 mm. Przejście przewodów przez przegrody budowlane naleŝy wykonać w tulejach ochronnych z wypełnieniem gąbczastą izolacją. Nie dopuszcza się wykonywania połączeń przewodów w obrębie tulei ochronnych. Trasę, średnice, spadki oraz sposób prowadzenia przewodów pokazano na rysunkach w projekcie. Urządzenia sanitarne: - W pomieszczeniu nr 1.01 (WC damski): umywalka z postumentem montowana do ściany z baterią czerpalną stojącą czasową (2 szt.), umywalka z postumentem montowana do ściany 65 cm nad posadzką z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (1 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (1 szt.), miska ustępowa wisząca na stelaŝu podtynkowym (3 szt.), miska ustępowa wisząca na stelaŝu podtynkowym dla 6 laków (1 szt.), - W pomieszczeniu nr 1.02 (WC personelu): umywalka z postumentem montowana do ściany z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (1 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (1 szt.), miska ustępowa wisząca na stelaŝu podtynkowym (1 szt.), - W pomieszczeniu nr 1.03 (WC męski): umywalka z postumentem montowana do ściany z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (1 szt.), umywalka z postumentem montowana do ściany 65 cm nad posadzką z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (1 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (2 szt.), miska 5

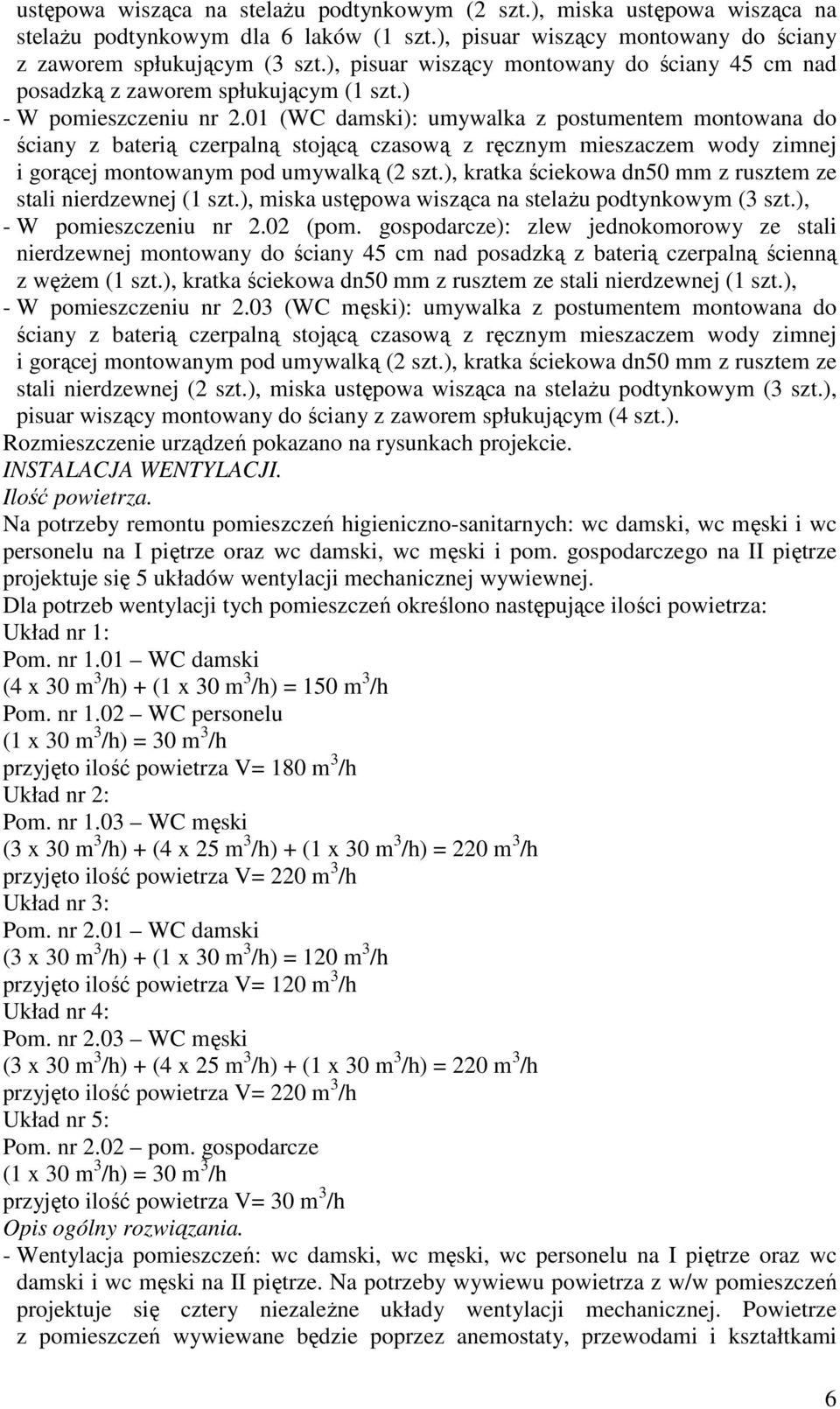

6 ustępowa wisząca na stelaŝu podtynkowym (2 szt.), miska ustępowa wisząca na stelaŝu podtynkowym dla 6 laków (1 szt.), pisuar wiszący montowany do ściany z zaworem spłukującym (3 szt.), pisuar wiszący montowany do ściany 45 cm nad posadzką z zaworem spłukującym (1 szt.) - W pomieszczeniu nr 2.01 (WC damski): umywalka z postumentem montowana do ściany z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (2 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (1 szt.), miska ustępowa wisząca na stelaŝu podtynkowym (3 szt.), - W pomieszczeniu nr 2.02 (pom. gospodarcze): zlew jednokomorowy ze stali nierdzewnej montowany do ściany 45 cm nad posadzką z baterią czerpalną ścienną z węŝem (1 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (1 szt.), - W pomieszczeniu nr 2.03 (WC męski): umywalka z postumentem montowana do ściany z baterią czerpalną stojącą czasową z ręcznym mieszaczem wody zimnej i gorącej montowanym pod umywalką (2 szt.), kratka ściekowa dn50 mm z rusztem ze stali nierdzewnej (2 szt.), miska ustępowa wisząca na stelaŝu podtynkowym (3 szt.), pisuar wiszący montowany do ściany z zaworem spłukującym (4 szt.). Rozmieszczenie urządzeń pokazano na rysunkach projekcie. INSTALACJA WENTYLACJI. Ilość powietrza. Na potrzeby remontu pomieszczeń higieniczno-sanitarnych: wc damski, wc męski i wc personelu na I piętrze oraz wc damski, wc męski i pom. gospodarczego na II piętrze projektuje się 5 układów wentylacji mechanicznej wywiewnej. Dla potrzeb wentylacji tych pomieszczeń określono następujące ilości powietrza: Układ nr 1: Pom. nr 1.01 WC damski (4 x 30 m 3 /h) + (1 x 30 m 3 /h) = 150 m 3 /h Pom. nr 1.02 WC personelu (1 x 30 m 3 /h) = 30 m 3 /h przyjęto ilość powietrza V= 180 m 3 /h Układ nr 2: Pom. nr 1.03 WC męski (3 x 30 m 3 /h) + (4 x 25 m 3 /h) + (1 x 30 m 3 /h) = 220 m 3 /h przyjęto ilość powietrza V= 220 m 3 /h Układ nr 3: Pom. nr 2.01 WC damski (3 x 30 m 3 /h) + (1 x 30 m 3 /h) = 120 m 3 /h przyjęto ilość powietrza V= 120 m 3 /h Układ nr 4: Pom. nr 2.03 WC męski (3 x 30 m 3 /h) + (4 x 25 m 3 /h) + (1 x 30 m 3 /h) = 220 m 3 /h przyjęto ilość powietrza V= 220 m 3 /h Układ nr 5: Pom. nr 2.02 pom. gospodarcze (1 x 30 m 3 /h) = 30 m 3 /h przyjęto ilość powietrza V= 30 m 3 /h Opis ogólny rozwiązania. - Wentylacja pomieszczeń: wc damski, wc męski, wc personelu na I piętrze oraz wc damski i wc męski na II piętrze. Na potrzeby wywiewu powietrza z w/w pomieszczeń projektuje się cztery niezaleŝne układy wentylacji mechanicznej. Powietrze z pomieszczeń wywiewane będzie poprzez anemostaty, przewodami i kształtkami 6

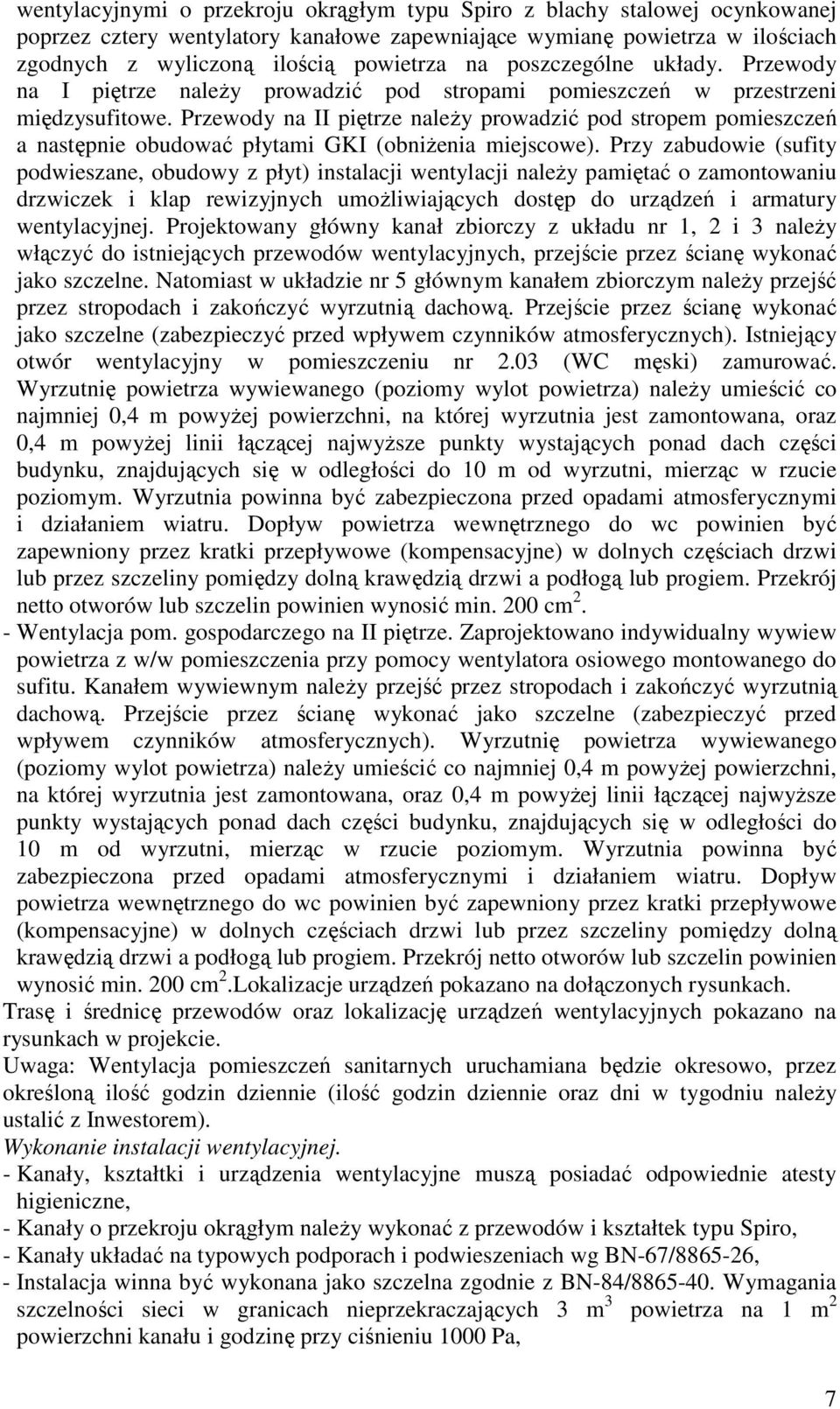

7 wentylacyjnymi o przekroju okrągłym typu Spiro z blachy stalowej ocynkowanej poprzez cztery wentylatory kanałowe zapewniające wymianę powietrza w ilościach zgodnych z wyliczoną ilością powietrza na poszczególne układy. Przewody na I piętrze naleŝy prowadzić pod stropami pomieszczeń w przestrzeni międzysufitowe. Przewody na II piętrze naleŝy prowadzić pod stropem pomieszczeń a następnie obudować płytami GKI (obniŝenia miejscowe). Przy zabudowie (sufity podwieszane, obudowy z płyt) instalacji wentylacji naleŝy pamiętać o zamontowaniu drzwiczek i klap rewizyjnych umoŝliwiających dostęp do urządzeń i armatury wentylacyjnej. Projektowany główny kanał zbiorczy z układu nr 1, 2 i 3 naleŝy włączyć do istniejących przewodów wentylacyjnych, przejście przez ścianę wykonać jako szczelne. Natomiast w układzie nr 5 głównym kanałem zbiorczym naleŝy przejść przez stropodach i zakończyć wyrzutnią dachową. Przejście przez ścianę wykonać jako szczelne (zabezpieczyć przed wpływem czynników atmosferycznych). Istniejący otwór wentylacyjny w pomieszczeniu nr 2.03 (WC męski) zamurować. Wyrzutnię powietrza wywiewanego (poziomy wylot powietrza) naleŝy umieścić co najmniej 0,4 m powyŝej powierzchni, na której wyrzutnia jest zamontowana, oraz 0,4 m powyŝej linii łączącej najwyŝsze punkty wystających ponad dach części budynku, znajdujących się w odległości do 10 m od wyrzutni, mierząc w rzucie poziomym. Wyrzutnia powinna być zabezpieczona przed opadami atmosferycznymi i działaniem wiatru. Dopływ powietrza wewnętrznego do wc powinien być zapewniony przez kratki przepływowe (kompensacyjne) w dolnych częściach drzwi lub przez szczeliny pomiędzy dolną krawędzią drzwi a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić min. 200 cm 2. - Wentylacja pom. gospodarczego na II piętrze. Zaprojektowano indywidualny wywiew powietrza z w/w pomieszczenia przy pomocy wentylatora osiowego montowanego do sufitu. Kanałem wywiewnym naleŝy przejść przez stropodach i zakończyć wyrzutnią dachową. Przejście przez ścianę wykonać jako szczelne (zabezpieczyć przed wpływem czynników atmosferycznych). Wyrzutnię powietrza wywiewanego (poziomy wylot powietrza) naleŝy umieścić co najmniej 0,4 m powyŝej powierzchni, na której wyrzutnia jest zamontowana, oraz 0,4 m powyŝej linii łączącej najwyŝsze punkty wystających ponad dach części budynku, znajdujących się w odległości do 10 m od wyrzutni, mierząc w rzucie poziomym. Wyrzutnia powinna być zabezpieczona przed opadami atmosferycznymi i działaniem wiatru. Dopływ powietrza wewnętrznego do wc powinien być zapewniony przez kratki przepływowe (kompensacyjne) w dolnych częściach drzwi lub przez szczeliny pomiędzy dolną krawędzią drzwi a podłogą lub progiem. Przekrój netto otworów lub szczelin powinien wynosić min. 200 cm 2.Lokalizacje urządzeń pokazano na dołączonych rysunkach. Trasę i średnicę przewodów oraz lokalizację urządzeń wentylacyjnych pokazano na rysunkach w projekcie. Uwaga: Wentylacja pomieszczeń sanitarnych uruchamiana będzie okresowo, przez określoną ilość godzin dziennie (ilość godzin dziennie oraz dni w tygodniu naleŝy ustalić z Inwestorem). Wykonanie instalacji wentylacyjnej. - Kanały, kształtki i urządzenia wentylacyjne muszą posiadać odpowiednie atesty higieniczne, - Kanały o przekroju okrągłym naleŝy wykonać z przewodów i kształtek typu Spiro, - Kanały układać na typowych podporach i podwieszeniach wg BN-67/ , - Instalacja winna być wykonana jako szczelna zgodnie z BN-84/ Wymagania szczelności sieci w granicach nieprzekraczających 3 m 3 powietrza na 1 m 2 powierzchni kanału i godzinę przy ciśnieniu 1000 Pa, 7

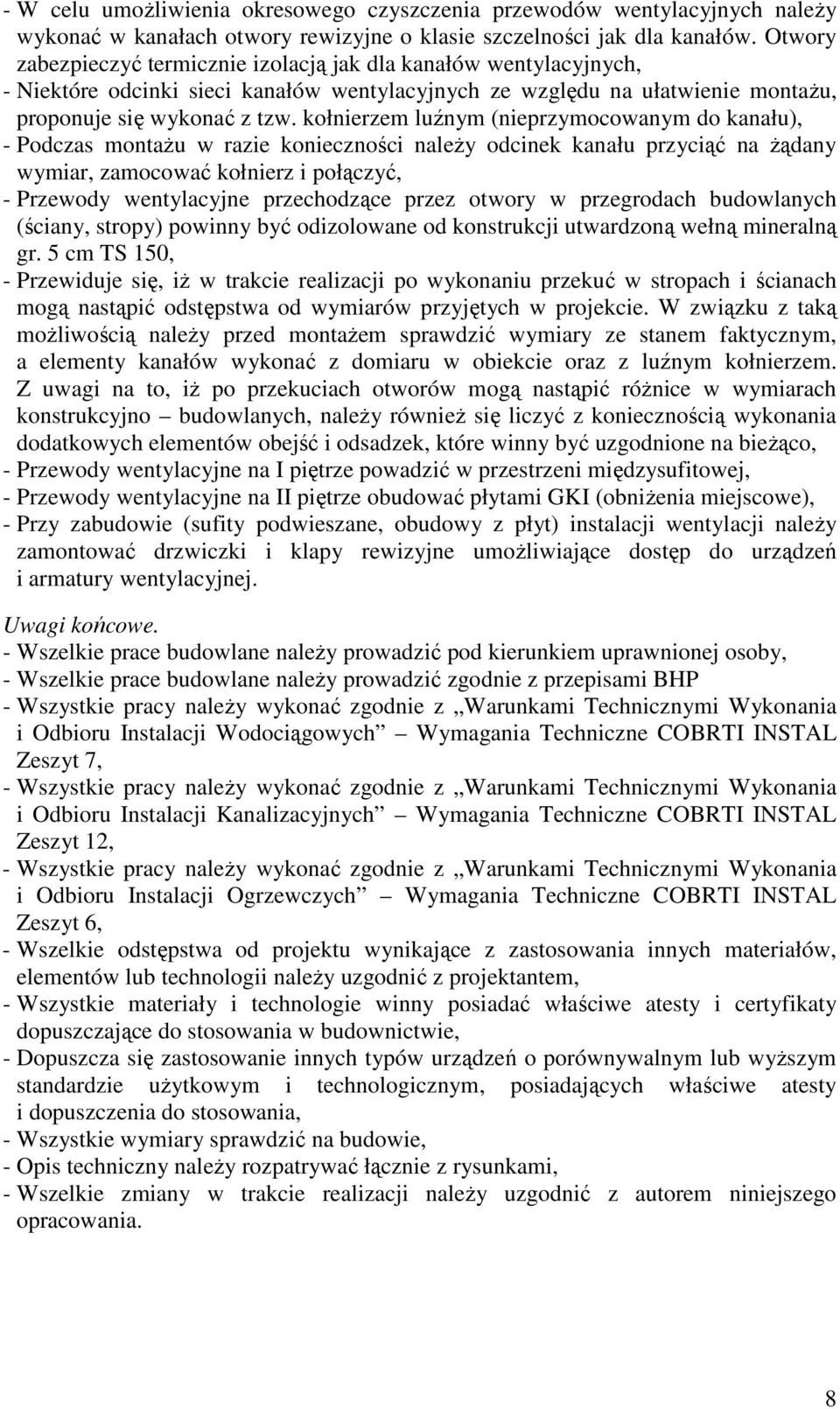

8 - W celu umoŝliwienia okresowego czyszczenia przewodów wentylacyjnych naleŝy wykonać w kanałach otwory rewizyjne o klasie szczelności jak dla kanałów. Otwory zabezpieczyć termicznie izolacją jak dla kanałów wentylacyjnych, - Niektóre odcinki sieci kanałów wentylacyjnych ze względu na ułatwienie montaŝu, proponuje się wykonać z tzw. kołnierzem luźnym (nieprzymocowanym do kanału), - Podczas montaŝu w razie konieczności naleŝy odcinek kanału przyciąć na Ŝądany wymiar, zamocować kołnierz i połączyć, - Przewody wentylacyjne przechodzące przez otwory w przegrodach budowlanych (ściany, stropy) powinny być odizolowane od konstrukcji utwardzoną wełną mineralną gr. 5 cm TS 150, - Przewiduje się, iŝ w trakcie realizacji po wykonaniu przekuć w stropach i ścianach mogą nastąpić odstępstwa od wymiarów przyjętych w projekcie. W związku z taką moŝliwością naleŝy przed montaŝem sprawdzić wymiary ze stanem faktycznym, a elementy kanałów wykonać z domiaru w obiekcie oraz z luźnym kołnierzem. Z uwagi na to, iŝ po przekuciach otworów mogą nastąpić róŝnice w wymiarach konstrukcyjno budowlanych, naleŝy równieŝ się liczyć z koniecznością wykonania dodatkowych elementów obejść i odsadzek, które winny być uzgodnione na bieŝąco, - Przewody wentylacyjne na I piętrze powadzić w przestrzeni międzysufitowej, - Przewody wentylacyjne na II piętrze obudować płytami GKI (obniŝenia miejscowe), - Przy zabudowie (sufity podwieszane, obudowy z płyt) instalacji wentylacji naleŝy zamontować drzwiczki i klapy rewizyjne umoŝliwiające dostęp do urządzeń i armatury wentylacyjnej. Uwagi końcowe. - Wszelkie prace budowlane naleŝy prowadzić pod kierunkiem uprawnionej osoby, - Wszelkie prace budowlane naleŝy prowadzić zgodnie z przepisami BHP - Wszystkie pracy naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Wodociągowych Wymagania Techniczne COBRTI INSTAL Zeszyt 7, - Wszystkie pracy naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Kanalizacyjnych Wymagania Techniczne COBRTI INSTAL Zeszyt 12, - Wszystkie pracy naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych Wymagania Techniczne COBRTI INSTAL Zeszyt 6, - Wszelkie odstępstwa od projektu wynikające z zastosowania innych materiałów, elementów lub technologii naleŝy uzgodnić z projektantem, - Wszystkie materiały i technologie winny posiadać właściwe atesty i certyfikaty dopuszczające do stosowania w budownictwie, - Dopuszcza się zastosowanie innych typów urządzeń o porównywalnym lub wyŝszym standardzie uŝytkowym i technologicznym, posiadających właściwe atesty i dopuszczenia do stosowania, - Wszystkie wymiary sprawdzić na budowie, - Opis techniczny naleŝy rozpatrywać łącznie z rysunkami, - Wszelkie zmiany w trakcie realizacji naleŝy uzgodnić z autorem niniejszego opracowania. 8

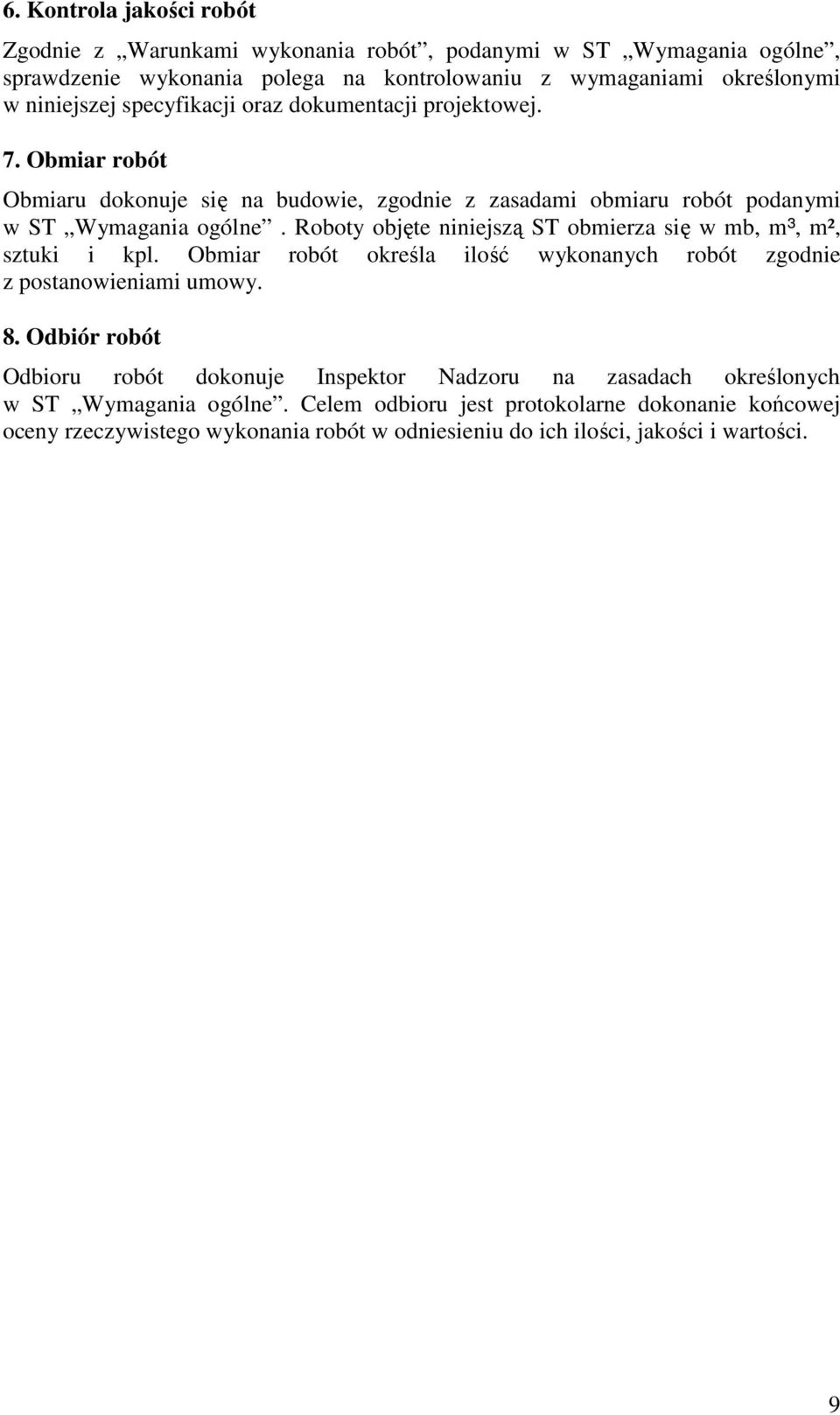

9 6. Kontrola jakości robót Zgodnie z Warunkami wykonania robót, podanymi w ST Wymagania ogólne, sprawdzenie wykonania polega na kontrolowaniu z wymaganiami określonymi w niniejszej specyfikacji oraz dokumentacji projektowej. 7. Obmiar robót Obmiaru dokonuje się na budowie, zgodnie z zasadami obmiaru robót podanymi w ST Wymagania ogólne. Roboty objęte niniejszą ST obmierza się w mb, m³, m², sztuki i kpl. Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. 8. Odbiór robót Odbioru robót dokonuje Inspektor Nadzoru na zasadach określonych w ST Wymagania ogólne. Celem odbioru jest protokolarne dokonanie końcowej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. 9
