1 Modular devices 131 M.01 Wyłączniki nadmiarowo-prądowe 10k Norma / norm: PN-EN M.01- B 0,5 / 1 C 1 3 D 2 Charakterystyka 3 wyłączania Liczba biegunów Bezpieczne i pewne działanie M.01 Wyłączniki nadmiarowo-prądowe 10k Prawie 200 oferowanych konfiguracji Liczba biegunów 1, 3 Prąd znamionowy [] 0.5, 1, 2, 3,, 6, 8, 10, 13, 16, 20,, 32, 0, 50, Charakterystyki wyłączania B, C, D według EN Napięcie znamionowe pracy [V] 230; 230/00; 00 Napięcie znamionowe pracy pod obciążeniem prądem stałym [V] max 0V DC dla aparatu jednobiegunowego przy t=15 ms Częstotliwość znamionowa [Hz] 50, Prąd znamionowy zwarciowy wyłączalny [k] 10 Klasa selektywności 3 Wytrzymałość elektryczna / mechaniczna cykli zał-wył 000 / Przekroje przyłączanych przewodów [mm²] 1,5-2,5 dla kabli Cu Prąd znamionowy IP emperatura otoczenia pracy [ C] - do +55 Odporność na wstrząsy 9 Na szynie H-35, na tablicy Norma PN EN IP20, IP0 od strony panelu czołowego 3g (w przedziale od 8 do 50 Hz) 71 6, Zastosowanie:» do ochrony instalacji domowych oraz przemysłowych przed skutkami zwarć i przeciążeń» skonstruowane z myślą o obsłudze przez osoby nieprzeszkolone nie wymagają stałej obsługi»» wyłączniki o charakterystyce B, C, D mają dźwignie barwione wg prądu znamionowego wyłącznika, zgodnie z kodem barwnym wykorzystywanym dla oznaczania prądów znamionowych topikowych wkładek bezpiecznikowych (patrz - tabelka obok) wyłączniki są wyposażone w optyczny wskaźnik stanu pracy wyłącznika, sprzężony ze stykami głównymi, działający niezależnie od dźwigni aparatu, spełniając w ten sposób wymagania norm bezpieczeństwa. Kod barwny: 0,5- brązowy 6-8 zielony czerwony 16 szary 20 niebieski żółty 32, 35 fioletowy 0 czarny 50 biały pomarańczowy 1-biegunowe 3-biegunowe Charakterystyka B Charakterystyka C Charakterystyka B Charakterystyka C M.01-B6/1 M.01-C6/1 M.01-B6/3 M.01-C6/3 M.01-B10/1 M.01-C10/1 M.01-B10/3 M.01-C10/3 M.01-B16/1 M.01-C16/1 M.01-B16/3 M.01-C16/3 M.01-B20/1 M.01-C20/1 M.01-B20/3 M.01-C20/3 M.01-B/1 M.01-C/1 M.01-B/3 M.01-C/3 M.01-B32/1 M.01-C32/1 M.01-B32/3 M.01-C32/3 M.01-B0/3 M.01-C0/3 M.01-B50/3 M.01-C50/3 M.01-B/3 M.01-C/3 Uwaga - Pozostałe produkty dostępne na zamówienie. Czas oczekiwania - 7 dni.

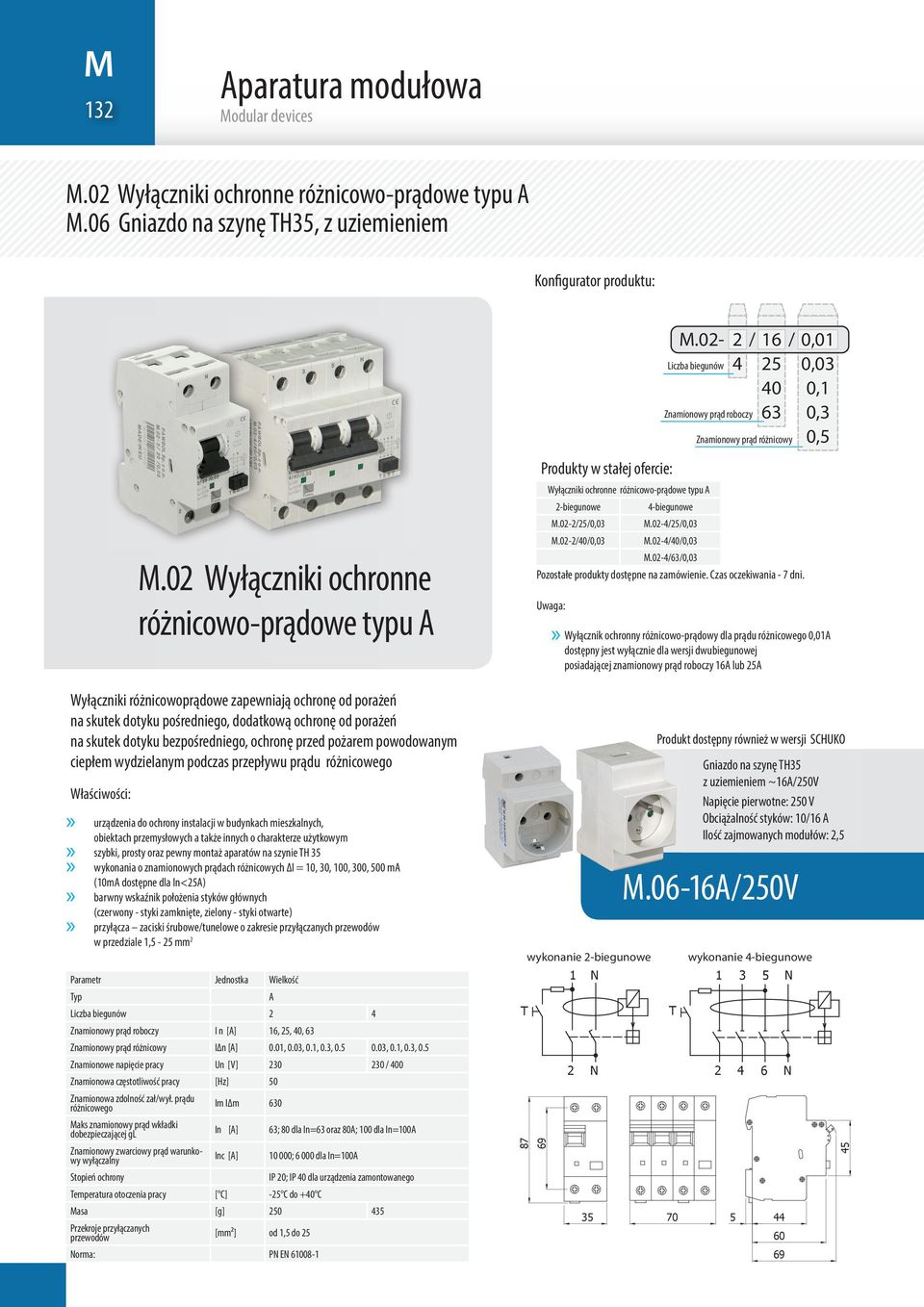

2 132 Modular devices M.02 Wyłączniki ochronne różnicowo-prądowe typu M.06 Gniazdo na szynę H35, z uziemieniem M.02 Wyłączniki ochronne różnicowo-prądowe typu Wyłączniki różnicowoprądowe zapewniają ochronę od porażeń na skutek dotyku pośredniego, dodatkową ochronę od porażeń na skutek dotyku bezpośredniego, ochronę przed pożarem powodowanym ciepłem wydzielanym podczas przepływu prądu różnicowego Właściwości:» urządzenia do ochrony instalacji w budynkach mieszkalnych, obiektach przemysłowych a także innych o charakterze użytkowym» szybki, prosty oraz pewny montaż aparatów na szynie H 35» wykonania o znamionowych prądach różnicowych ΔΙ = 10, 30, 100, 300, 500 m (10m dostępne dla In<)» barwny wskaźnik położenia styków głównych (czerwony - styki zamknięte, zielony - styki otwarte)» przyłącza zaciski śrubowe/tunelowe o zakresie przyłączanych przewodów w przedziale 1,5 - mm 2 yp Liczba biegunów 2 Znamionowy prąd roboczy I n [] 16,, 0, Znamionowy prąd różnicowy IΔn [] 0.01, 0.03, 0.1, 0.3, , 0.1, 0.3, 0.5 Znamionowe napięcie pracy Un [V] / 00 Znamionowa częstotliwość pracy [Hz] 50 Znamionowa zdolność zał/wył. prądu różnicowego Im IΔm 0 Maks znamionowy prąd wkładki dobezpieczającej gl Znamionowy zwarciowy prąd warunkowy wyłączalny In [] Inc [] ; 80 dla In= oraz 80; 100 dla In= ; dla In=100 emperatura otoczenia pracy [ C] - C do +0 C IP 20; IP 0 dla urządzenia zamontowanego Masa [g] 0 35 Przekroje przyłączanych przewodów [mm²] od 1,5 do Norma: PN EN Wyłączniki ochronne różnicowo-prądowe typu 2-biegunowe -biegunowe M.02-2//0,03 M.02-//0,03 M.02-2/0/0,03 M.02-/0/0,03 M.02-//0,03 Pozostałe produkty dostępne na zamówienie. Czas oczekiwania - 7 dni. Uwaga: M.02-2 / 16 / 0,01 0 0,03 0,1 0,3 Znamionowy prąd różnicowy 0,5» Wyłącznik ochronny różnicowo-prądowy dla prądu różnicowego 0,01 dostępny jest wyłącznie dla wersji dwubiegunowej posiadającej znamionowy prąd roboczy 16 lub wykonanie 2-biegunowe 35 Liczba biegunów Znamionowy prąd roboczy Produkt dostępny również w wersji SCHUKO M.06-16/0V wykonanie -biegunowe 1 N N Gniazdo na szynę H35 z uziemieniem 16/0V Napięcie pierwotne: 0 V Obciążalność styków: 10/16 Ilość zajmowanych modułów: 2,5 2 N 2 6 N 5

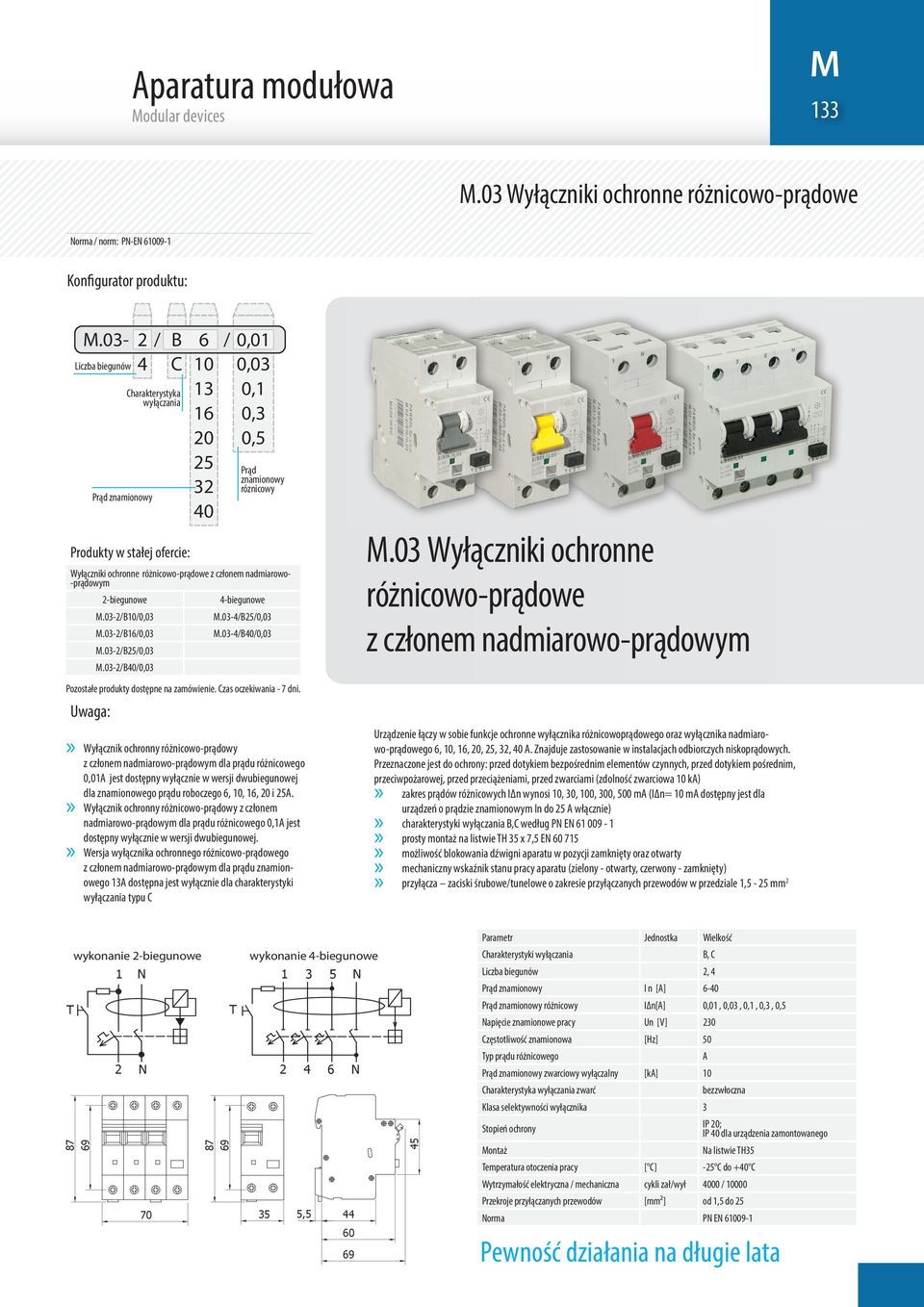

3 Modular devices 133 M.03 Wyłączniki ochronne różnicowo-prądowe Norma / norm: PN-EN M.03-2 / B 6 / C 10 Charakterystyka 13 wyłączania Prąd znamionowy 0 Liczba biegunów Wyłączniki ochronne różnicowo-prądowe z członem nadmiarowo- -prądowym 2-biegunowe M.03-2/B10/0,03 M.03-2/B16/0,03 M.03-2/B/0,03 M.03-2/B0/0,03 0,01 0,03 0,1 0,3 0,5 -biegunowe M.03-/B/0,03 M.03-/B0/0,03 Pozostałe produkty dostępne na zamówienie. Czas oczekiwania - 7 dni. Uwaga: Prąd znamionowy róznicowy» Wyłącznik ochronny różnicowo-prądowy z członem nadmiarowo-prądowym dla prądu różnicowego 0,01 jest dostępny wyłącznie w wersji dwubiegunowej dla znamionowego prądu roboczego 6, 10, 16, 20 i.» Wyłącznik ochronny różnicowo-prądowy z członem nadmiarowo-prądowym dla prądu różnicowego 0,1 jest dostępny wyłącznie w wersji dwubiegunowej.» Wersja wyłącznika ochronnego różnicowo-prądowego z członem nadmiarowo-prądowym dla prądu znamionowego 13 dostępna jest wyłącznie dla charakterystyki wyłączania typu C M.03 Wyłączniki ochronne różnicowo-prądowe z członem nadmiarowo-prądowym Urządzenie łączy w sobie funkcje ochronne wyłącznika różnicowoprądowego oraz wyłącznika nadmiarowo-prądowego 6, 10, 16, 20,, 32, 0. Znajduje zastosowanie w instalacjach odbiorczych niskoprądowych. Przeznaczone jest do ochrony: przed dotykiem bezpośrednim elementów czynnych, przed dotykiem pośrednim, przeciwpożarowej, przed przeciążeniami, przed zwarciami (zdolność zwarciowa 10 k)» zakres prądów różnicowych IΔn wynosi 10, 30, 100, 300, 500 m (IΔn= 10 m dostępny jest dla urządzeń o prądzie znamionowym In do włącznie) charakterystyki wyłączania B,C według PN EN prosty montaż na listwie H 35 x 7,5 EN 715 możliwość blokowania dźwigni aparatu w pozycji zamknięty oraz otwarty mechaniczny wskaźnik stanu pracy aparatu (zielony - otwarty, czerwony - zamknięty)» przyłącza zaciski śrubowe/tunelowe o zakresie przyłączanych przewodów w przedziale 1,5 - mm 2 wykonanie 2-biegunowe 1 N 2 N wykonanie -biegunowe N 2 6 N 35 5,5 Charakterystyki wyłączania B, C Liczba biegunów 2, Prąd znamionowy I n [] 6-0 Prąd znamionowy różnicowy IΔn[] 0,01, 0,03, 0,1, 0,3, 0,5 Napięcie znamionowe pracy Un [V] 230 Częstotliwość znamionowa [Hz] 50 yp prądu różnicowego Prąd znamionowy zwarciowy wyłączalny [k] 10 Charakterystyka wyłączania zwarć bezzwłoczna Klasa selektywności wyłącznika 3 IP 20; IP 0 dla urządzenia zamontowanego Na listwie H35 emperatura otoczenia pracy [ C] - C do +0 C Wytrzymałość elektryczna / mechaniczna cykli zał/wył 000 / Przekroje przyłączanych przewodów [mm²] od 1,5 do Norma PN EN Pewność działania na długie lata

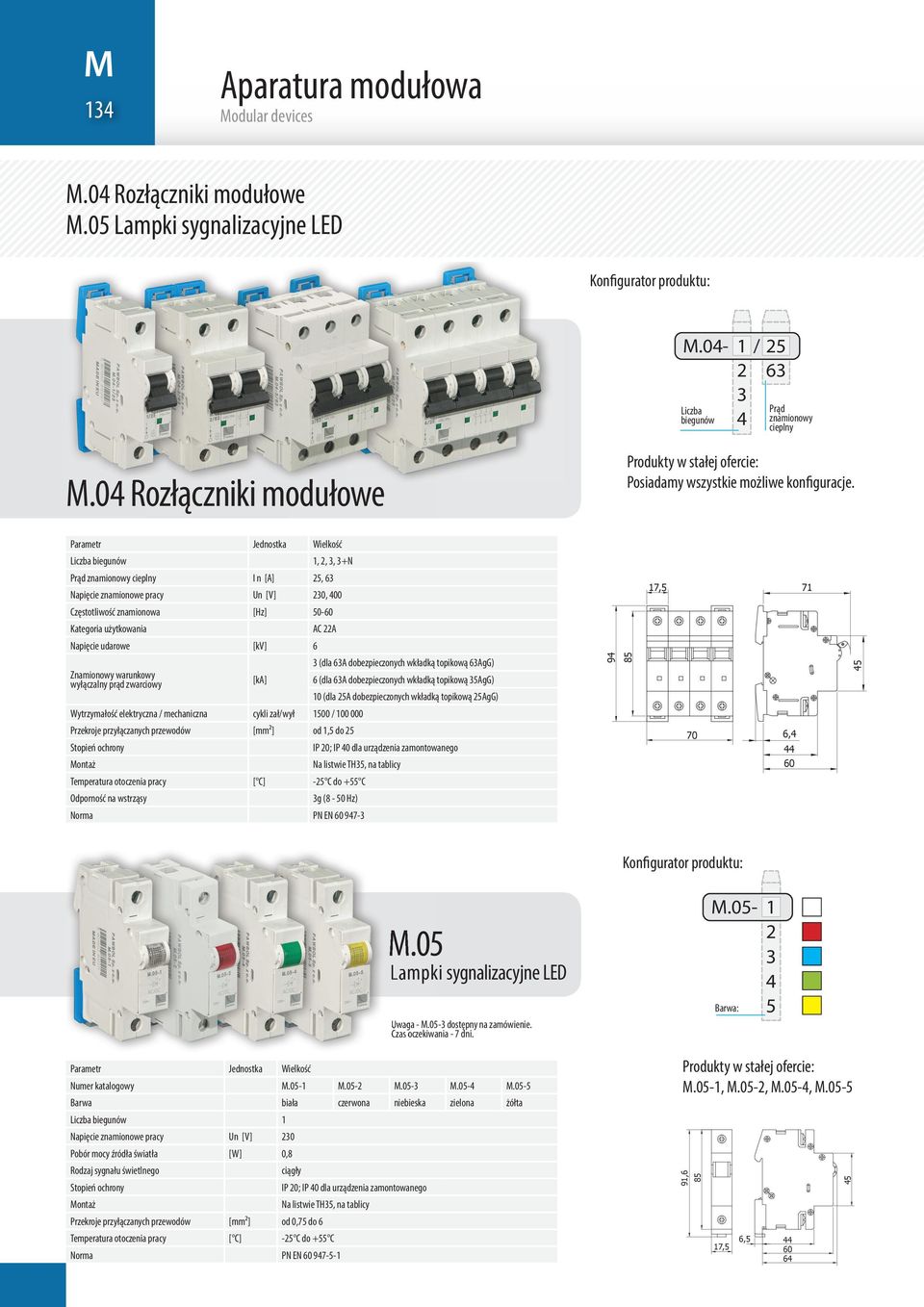

4 13 Modular devices M.0 Rozłączniki modułowe M.05 Lampki sygnalizacyjne LED M.0-1 / 2 3 Liczba biegunów Prąd znamionowy cieplny M.0 Rozłączniki modułowe Posiadamy wszystkie możliwe konfiguracje. Liczba biegunów 1, 2, 3, 3+N Prąd znamionowy cieplny I n [], Napięcie znamionowe pracy Un [V] 230, 00 Częstotliwość znamionowa [Hz] 50- Kategoria użytkowania C 22 Napięcie udarowe [kv] 6 Znamionowy warunkowy wyłączalny prąd zwarciowy [k] 3 (dla dobezpieczonych wkładką topikową gg) 6 (dla dobezpieczonych wkładką topikową 35gG) 10 (dla dobezpieczonych wkładką topikową gg) Wytrzymałość elektryczna / mechaniczna cykli zał/wył 1500 / Przekroje przyłączanych przewodów [mm²] od 1,5 do IP 20; IP 0 dla urządzenia zamontowanego Na listwie H35, na tablicy emperatura otoczenia pracy [ C] - C do +55 C Odporność na wstrząsy 3g (8-50 Hz) Norma PN EN , 71 M.05 Lampki sygnalizacyjne LED Uwaga - M.05-3 dostępny na zamówienie. Czas oczekiwania - 7 dni. Numer katalogowy M.05-1 M.05-2 M.05-3 M.05- M.05-5 Barwa biała czerwona niebieska zielona żółta Liczba biegunów 1 Napięcie znamionowe pracy Un [V] 230 Pobór mocy źródła światła [W] 0,8 Rodzaj sygnału świetlnego ciągły IP 20; IP 0 dla urządzenia zamontowanego Na listwie H35, na tablicy Przekroje przyłączanych przewodów [mm²] od 0,75 do 6 emperatura otoczenia pracy [ C] - C do +55 C Norma PN EN M M.05-1, M.05-2, M.05-, M ,6 Barwa: 6,5 6

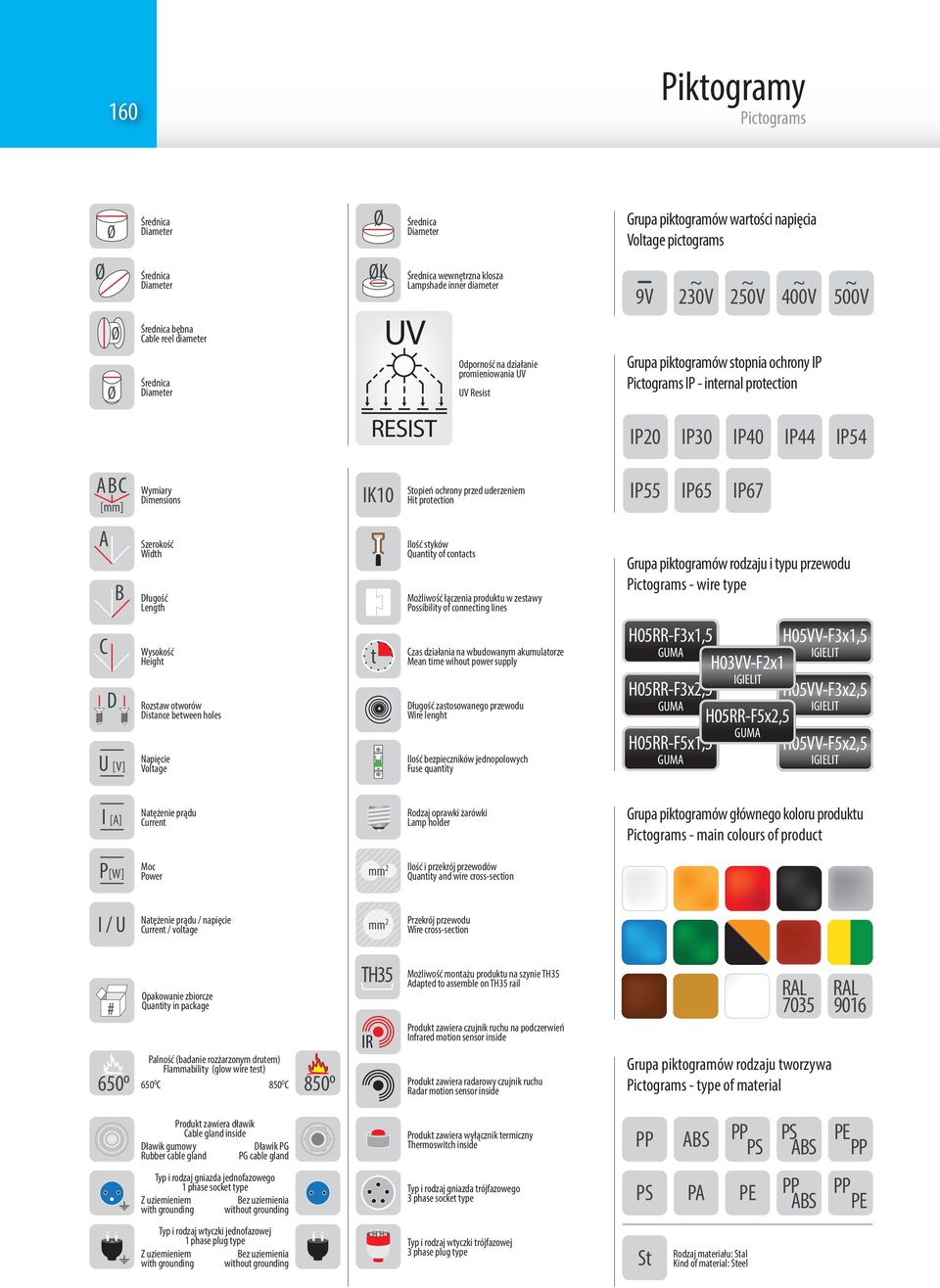

5 1 Piktogramy Pictograms Grupa piktogramów wartości napięcia Voltage pictograms bębna Cable reel diameter K wewnętrzna klosza Lampshade inner diameter UV Odporność na działanie promieniowania UV UV Resist 9V 230V 0V 00V Grupa piktogramów stopnia ochrony IP Pictograms IP - internal protection 500V RESIS IP20 IP30 IP0 IP IP5 BC [mm] Wymiary Dimensions IK10 przed uderzeniem Hit protection IP55 IP65 IP67 B Szerokość Width Długość Length Ilość styków Quantity of contacts Możliwość łączenia produktu w zestawy Possibility of connecting lines Grupa piktogramów rodzaju i typu przewodu Pictograms - wire type C D U [V] Wysokość Height Rozstaw otworów Distance between holes Napięcie Voltage IP20 t Czas działania na wbudowanym akumulatorze Mean time wihout power supply Długość zastosowanego przewodu Wire lenght Ilość bezpieczników jednopolowych Fuse quantity H05RR-F3x1,5 H05VV-F3x1,5 H03VV-F2x1 H05RR-F3x2,5 H05VV-F3x2,5 H05RR-F5x2,5 H05RR-F5x1,5 H05VV-F5x2,5 I [] Natężenie prądu Current Rodzaj oprawki żarówki Lamp holder Grupa piktogramów głównego koloru produktu Pictograms - main colours of product P[W] Moc Power mm 2 Ilość i przekrój przewodów Quantity and wire cross-section I / U Natężenie prądu / napięcie Current / voltage mm 2 Przekrój przewodu Wire cross-section # 650º Opakowanie zbiorcze Quantity in package Palność (badanie rozżarzonym drutem) Flammability (glow wire test) 650 O C 0 O C 0º H35 IR Możliwość montażu produktu na szynie H35 dapted to assemble on H35 rail Produkt zawiera czujnik ruchu na podczerwień Infrared motion sensor inside Produkt zawiera radarowy czujnik ruchu Radar motion sensor inside RL 35 Grupa piktogramów rodzaju tworzywa Pictograms - type of material RL 9016 Produkt zawiera dławik Cable gland inside Dławik gumowy Rubber cable gland Dławik PG PG cable gland Produkt zawiera wyłącznik termiczny hermoswitch inside PP BS PP PS PS BS PE PP yp i rodzaj gniazda jednofazowego 1 phase socket type Z uziemieniem Bez uziemienia with grounding without grounding yp i rodzaj gniazda trójfazowego 3 phase socket type PS P PE PP BS PP PE yp i rodzaj wtyczki jednofazowej 1 phase plug type Z uziemieniem with grounding Bez uziemienia without grounding yp i rodzaj wtyczki trójfazowej 3 phase plug type St Rodzaj materiału: Stal Kind of material: Steel
