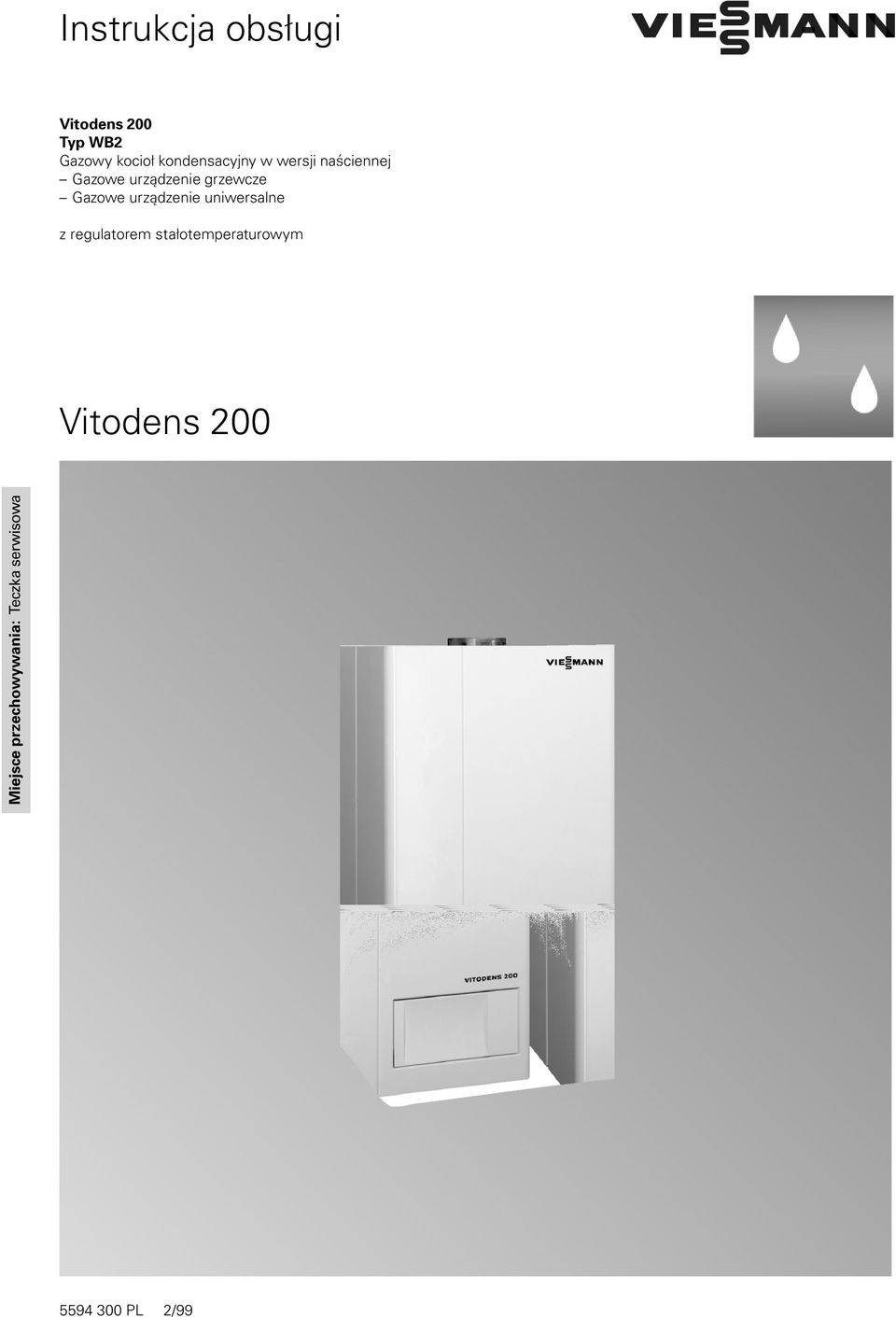

1 Instrukcja obs³ugi Vitodens 200 Typ WB2 Gazowy kocio³ kondensacyjny w wersji naœciennej Gazowe urz¹dzenie grzewcze Gazowe urz¹dzenie uniwersalne z regulatorem sta³otemperaturowym Vitodens 200 Miejsce przechowywania: Teczka serwisowa 2/99

2 Wskazówki dotycz¹ce bezpieczeñstwa eksploatacji Ten znak Uwaga zamieszczono przed wszystkimi wa nymi wskazówkami dotycz¹cymi bezpieczeñstwa eksploatacji. Prosimy o ich dok³adne przestrzeganie w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Obs³uga Prosimy dok³adnie przeczytaæ niniejsz¹ instrukcjê obs³ugi. Ponadto wykonawca instalacji chêtnie objaœni zasadê jej dzia- ³ania i poinstruuje w zakresie jej obs³ugi. Wskazówka! W przypadku nieprzestrzegania instrukcji obs³ugi utracie ulegaj¹ roszczenia gwarancyjne. W przypadku zagro enia Natychmiast wy³¹czyæ napiêcie zasilania, np. przy oddzielnym zabezpieczeniu (na zewn¹trz przy wyst¹pieniu woni gazu) oraz Zamkn¹æ zawór odcinaj¹cy gaz. W przypadku po aru u yæ stosownej gaœnicy (klasa po arowa C wg EN 2). Ponadto przy wyst¹pieniu zapachu gazu Nie paliæ! Zapobiec powstawaniu otwartego ognia i iskier (np. w³¹czanie iwy³¹czanieœwiate³iurz¹dzeñelektrycznych). Otworzyæ okna i drzwi (tak e przy wyst¹pieniu zapachu spalin). Z poza budynku powiadomiæ firmê instalatorsk¹/firmê autoryzowan¹. Przestrzegaæ przepisów bezpieczeñstwa zak³adu gazowniczego (patrz licznik gazu) i firmy instalatorskiej (patrz protokó³ uruchomienia/przeszkolenia). Prace przy urz¹dzeniu Monta, pierwsze uruchomienie, konserwacja i naprawy musz¹ byæ wykonywane przez autoryzowanych fachowców (wyspecjalizowany zak³ad instalacji grzewczych/autoryzowana firma instalatorska) (VDE 0105, czêœæ 1: prace przy urz¹dzeniach elektrycznych). Wy³¹czyæ napiêcie zasilania przy pracach przy urz¹dzeniu/instalacji grzewczej i zabezpieczyæ przed ponownym w³¹czeniem. Zamkn¹æ zawór odcinaj¹cy gazu i zabezpieczyæ przed przypadkowym otwarciem. Wymogi stawiane kot³owni Brak zanieczyszczenia powietrza poprzez chlorowco-alkany, zawarte (np. w aerozolach, farbach, rozpuszczalnikach i œrodkach czyszcz¹cych) Brak silnego zapylenia Brak d³ugotrwa³ej wysokiej wilgotnoœci powietrza Zabezpieczenie przed zamarzniêciem Temperatura otoczenia maks. 35 "C Dobra wentylacja, otworów nawiewnych (gdy s¹) nie zamykaæ. 2

3 Spis treœci Strona Wskazówki dotycz¹ce bezpieczeñstwa eksploatacji Godne uwagi Najpierw poinformowaæ Zg³oszenie ukoñczenia robót Wasz Vitodens Skrócona instrukcja Natychmiastowa obs³uga Najwa niejsze elementy obs³ugowe Wasza instalacja grzewcza zosta³a wstêpnie wyregulowana Wybór programu roboczego (zima, lato) Zmiana temperatury pomieszczenia Instrukcja uzupe³niaj¹ca W³¹czenie i wy³¹czenie Pierwsze i kolejne uruchomienie instalacji grzewczej Wy³¹czenie z eksploatacji instalacji grzewczej Gdy wyje d acie na urlop Ustawianie oszczêdnoœciowege trybu pracy na okres urlopu Dalsze ustawienia Zmiana temperatury wody grzewczej Zmiana temperatury ciep³ej u ytkowej W³¹czanie i wy³¹czanie funkcji komfortowej Dla kominiarza Przycisk kontrolny kominiarza Informacje Co robiæ, gdy Diagnostyka i usuwanie Wskazówki dotycz¹ce konserwacji Porady dot. oszczêdzania energii cieplnej Oœwiadczenie o zgodnoœci z normami i zaœwiadczenie producenta Skorowidze Przegl¹d elementów obs³ugowych i wskaÿnikowych Skorowidz has³owy

4 Najpierw poinformowaæ Zg³oszenie ukoñczenia robót W ci¹gu 4 tygodni od pierwszego uruchomienia instalacji palnikowej u ytkownik jest zobowi¹zany do zg³oszenia o tym rejonowemu mistrzowi kominiarskiemu. Wasz Vitodens 200 Prosimy, aby Wasza firma instalatorska zaznaczy³a krzy ykiem ( ). P Vitodens 200 bez podgrzewania ciep³ej wody u ytkowej (Gazowe urz¹dzenie grzewcze) Regulator w³¹cza ogrzewanie pomieszczeñ i pomieszczenia s¹ zaopatrywane w ciep³o. P Vitodens 200 z osobnym podgrzewaczem ciep³ej wody u ytkowej (Gazowe urz¹dzenie grzewcze) Podgrzew ciep³ej wody posiada preferencjê przed ogrzewaniem pomieszczeñ. Gdy ustawiona temperatura ciep³ej wody zostanie osi¹gniêta, uk³ad regulacji prze³¹cza siê automatycznie na ogrzewanie pomieszczeñ. P Vitodens 200 z zamontowanym dy urnym podgrzewaczem przep³ywowym (Gazowe urz¹dzenie uniwersalne) Podgrzew ciep³ej wody posiada preferencjê przed ogrzewaniem pomieszczeñ. Funkcja komfortowa zapewnia natychmiastowe dostarczenie ciep³ej wody przez podgrzewacz przep³ywowy dy urny. Gdy podgrzewacz przep³ywowy jest w stanie gotowoœci, a ciep³ej wody nie pobiera siê, uk³ad regulacji prze- ³¹cza siê automatycznie na ogrzewanie pomieszczeñ. 4

5 Natychmiastowa obs³uga Najwa niejsze elementy obs³ugowe Najwa niejszych ustawieñ Pañstwa instalacji grzewczej mo na dokonaæ centralnie na regulatorze. Regulator znajduje siê za pokryw¹ os³onow¹ z przodu kot³a grzewczego. Pokrywê os- ³onow¹ regulatora otwiera siê poprzez lekkie naciœniêcie w jej górnej czêœci, po wykonaniu czynnoœci nale y j¹ ponownie zamkni¹æ (ochrona przed wod¹ rozpryskow¹). Regulator na kotle Wyœwietlacz Y Pokrêt³o Temp. wody u ytkowej S7 T1 S6 T2 S5 S1 S4 S3 S2 T Pokrêt³o Temp. wody grzewczej Wy³¹cznik urz¹dzenia Prze³¹cznik programów roboczych Prze³¹cznik funkcji komfortowej (tylko przy uniwersalnych urz¹dzeniach gazowych) Regulator temperatury pomieszczenia Poza regulatorem na kotle w jednym z pomieszczeñ mieszkalnych instaluje siê dodatkowy regulator temperatury pomieszczenia (np. termostat zegarowy), wtedy instalacja grzewcza regulowana jest odpowiednio do wymaganej temperatury w pomieszczeniu. Przy dokonywaniu nastawieñ prosimy kierowaæ siê treœci¹ przynale nej instrukcji obs³ugi. Ponadto prosimy zwróciæ uwagê, aby: prze³¹cznik programów roboczych regulatora na kotle grzewczym by³ ustawiony na TY. Na pokrêtle T temperatura wody grzewczej musi byæ ustawiona wystarczaj¹co wysoko (zakres ustawienia ok. 42 do 84 "C). 5

6 Natychmiastowa obs³uga Wasza instalacja grzewcza zosta³a wstêpnie wyregulowana... Ju w fabryce regulator zosta³ wstêpnie wyregulowany na standardowy tryb pracy. Instalacja grzewcza jest dziêki temu gotowa do pracy. Podstawowe ustawienia fabryczne mo na indywidualnie zmieniaæ wed³ug potrzeb. Program eksploatacji jest ustawiony na eksploatacjê w zimie tzn. nastêpuje ogrzewanie pomieszczeñ i podgrzewanie wody u ytkowej (gdy jest podgrzewacz wody u ytkowej lub podgrzewacz przep³ywowy dy urny). Funkcja komfortowa jest w³¹czona przy gazowym urz¹dzeniu uniwersalnym, tzn. ciep³a woda jest natychmiast do dyspozycji. Wybraæ program eksploatacji (zima, lato) Nale y wybraæ jeden z programów roboczych, odpowiadaj¹cy Pañstwa osobistym wymaganiom. Uwaga! Pozycje T 1 do S 7 s¹ przewidziane tylko dla prac konserwacyjnych i serwisowych i mog¹ byæ u yte wy³¹cznie przez firmê instalatorsk¹. Ogrzewanie i ciep³a woda ogrzewanie pomieszczeñ, gdy nie odbywa siê podgrzew wody u ytkowej podgrzewanie wody u ytkowej (gdy jest podgrzewacz wody u ytkowej lub podgrzewacz przep³ywowy dy urny) kontrola zabezpieczenia przed zamarzniêciem kot³a i podgrzewacza wody u ytkowej. Tylko ciep³a woda u ytkowa brak ogrzewania pomieszczeñ, podgrzewanie wody u ytkowej (gdy jest podgrzewacz wody u ytkowej lub podgrzewacz przep³ywowy dy urny) kontrola zabezpieczenia przed zamarzniêciem kot³a i podgrzewacza wody u ytkowej. Wy³¹czenie instalacji brak ogrzewania pomieszczeñ brak podgrzewu ciep³ej wody u ytkowej kontrola zabezpieczenia przed zamarzniêciem kot³a i podgrzewacza wody u ytkowej. Np. w zimie i okresach przejœciowych. Np. latem. Np. podczas letniego urlopu. Wskazówka! Pompa obiegowa w³¹cza siê na krótko co 24 godz. w celu zapobie enia jej zablokowaniu. Zmiana temperatury pomieszczenia Potrzebn¹ temperaturê ustawia siê na regulatorze temperatury pomieszczenia (np. termostacie zegarowym). Przy dokonywaniu zmian nastawieñ prosimy kierowaæ siê treœci¹ przynale nej instrukcji obs³ugi. Termostat zegarowy 6

7 W³¹czenie i wy³¹czenie Pierwsze i kolejne uruchomienie instalacji grzewczej Pierwsze uruchomienie i dopasowanie regulacji do miejscowych i budowlanych warunków musi zostaæ przeprowadzone przez firmê instalatorsk¹. Przed ponownym uruchomieniem instalacji grzewczej, która d³u szy czas by³a wy³¹czona z eksploatacji, zaleca siê porozumieæ z firm¹ instalatorsk¹. Uruchomienie instalacji 1. Sprawdziæ ciœnienie w instalacji grzewczej na manometrze. Minimalne ciœnienie w instalacji 0,75 bar. Gdy wskazówka manometru znajduje siê poni ej 0,75 bar, ciœnienie w instalacji jest za niskie nale y poinformowaæ o tym firmê instalatorsk¹ Tylko przy eksploatacji zale nej od powietrza w pomieszczeniu: Sprawdziæ, czy otwory wentylacyjne kot³owni s¹ otwarte i nie s¹ zas³oniête. 3. Otworzyæ zawór odcinaj¹cy gazu. 4. W³¹czyæ napiêcie zasilania (np. przy oddzielnym zabezpieczeniu). 5. W³¹czyæ wy³¹cznik instalacji. Instalacja grzewcza, a tak e, gdy jest przy³¹czony, termostat zegarowy s¹ w gotowoœci do pracy. Wy³¹czenie z eksploatacji instalacji grzewczej Gdy instalacja grzewcza nie jest przejœciowo u ywana, np. podczas letniego urlopu, nale y prze³¹czyæ j¹ na stan wy³¹czony (patrz Wybór programu roboczego strona 6). W przypadku rezygnacji z eksploatowania instalacji przez d³u szy czas (kilka miesiêcy), nale y j¹ unieruchomiæ. Przed wy³¹czeniem instalacji grzewczej z eksploatacji na d³u szy okres czasu zaleca siê porozumieæ z firm¹ instalatorsk¹. Mo e ona w razie potrzeby u yæ stosownych œrodków np. w celu zabezpieczenia instalacji przed zamarzniêciem lub konserwacji powierzchni grzewczych. Wy³¹czyæ instalacjê z eksploatacji 1. Wy³¹czyæ wy³¹cznik urz¹dzenia. 2. Zamkn¹æ zawór odcinaj¹cy gazu i zabezpieczyæ przed przypadkowym otwarciem. 3. Wy³¹czyæ zasilanie elektryczne (np. przy oddzielnym bezpeczniku). Instalacja zosta³a od³¹czona od zasilania, brak jest teraz zabezpieczenia przed zamarzniêciem. 7

8 Gdy wyje d acie na urlop... Ustawianie pracy energooszczêdnej na czas urlopu Gdy wyje d acie Pañstwo na urlop i chcecie ustawiæ instalacjê grzewcz¹ na minimalny pobór energii, proszê wybraæ nastêpuj¹cy program roboczy. Wy³¹czenie instalacji brak ogrzewania pomieszczeñ brak podgrzewu ciep³ej wody u ytkowej kontrola zabezpieczenia przed zamarzniêciem kot³a i podgrzewacza wody u ytkowej. Np. podczas letniego urlopu. Wskazówka! Pompa obiegowa w³¹cza siê na krótko co 24 godz. w celu zapobie enia przed zapieczeniem. 8

9 Dalsze ustawienia Zmiana temperatury wody grzewczej Gdy ustawienie regulatora temperatury pomieszczenia nie wystarcza do uzyskania potrzebnej temperatury w pomieszczeniu (np. podczas bardzo mroÿnej zimy), mo na dodatkowo zmieniæ temperaturê wody grzewczej. Gdy przy³¹czony jest termostat zegarowy: potrzebn¹ temperaturê ustawia siê na termostacie zegarowym. Prosimy o przestrzeganie odrêbnej instrukcji obs³ugi. Wymagan¹ temperaturê ciep³ej wody ustawiæ przy pomocy pokrêt³a T. Zakres regulacji: ok. 42 do 84 "C. W trakcie nastawiania w wyœwietlaczu migaj¹ wymagana temperatura wody grzewczej i symbol T. Zmiana temperatury wody u ytkowej Tylko dla kot³ów grzewczych z odrêbnym podg. ciep³ej wody lub zamontowanym dy urnym podg. przep³. Temperaturê ciep³ej wody u ytkowej prosimy wybraæ odpowiednio do osobistych potrzeb (np. dla k¹pieli pod prysznicem). Po ¹dan¹ temperaturê ciep³ej wody ustawiæ przy pomocy pokrêt³a Y. Zakres regulacji: ok. 32 do 57 "C. W trakcie nastawiania miga wymagana temperatura ciep³ej wody u ytkowej i symbol Y w oknie wyœwietlacza. Wskazówka! Gdy pokrêt³o Y zostanie obrócone do oporu w lewo, pozostaje aktywne tylko zabezpieczenie przed zamarzniêciem. Na wyœwietlaczu pokazywane jest (odpowiada ok. 5 "C). Funkcja komfortowa-w³¹czanie i wy³¹czanie Tylko przy uniwersalnych urz¹dzeniach Przy w³¹czonej funkcji komfortowej podgrzewacz przyp³ywowy jest utrzymywany w temperaturze (stan gotowoœci). Dziêki temu ciep³a woda jest natychmiast do dyspozycji. Je eli ciep³a woda nie jest pobierana, prze³¹cznikiem mo na wy³¹czyæ funkcjê komfortow¹, w celu w³¹czenia kot³a grzewczego i przez to unikniêcia zu ycia energii podczas podtrzymywania (np. w nocy). 9

10 Dla kominiarza Przycisk kontrolny kominiarza Podane w tym miejscu informacje przeznaczone s¹ wy³¹cznie dla kominiarza. Przycisk kontrolny kominiarza J = Eksploatacja awaryjna C= Automatyka Do pomiaru spalin przy podniesionej na krótko temperaturze wody w kotle: 1. Otworzyæ pokrywê w blasze czo³owej. 2. Przestawiæ przycisk kontrolny kominiarza 7 z C na J. 3. Zadbaæ o odbiór ciep³a (np. poprzez otwarcie zaworów termostatycznych). 4. Po zakoñczeniu pomiaru przycisk kontrolny kominiarza 7 ustawiæ ponownie na C. 5. Zamkn¹æ pokrywê os³onow¹. Wskazówka! Podczas awaryjnego trybu pracy uruchomione zostaj¹ nastêpuj¹ce funkcje: ograniczenie temperatury w kotle poprzez czujnik temperatury, w³¹czenie pompy obiegowej, w³¹czenie palnika. 10

11 Co robiæ, gdy... Diagnostyka i usuwanie Co robiæ, gdy... Przyczyna Usuniêcie... nie mo na uruchomiæ instalacji Wy³¹cznik przy regulatorze wy³¹czony W³¹czyæ grzewczej Niew³aœciwie przekrêcony prze³¹cznik programów roboczych Nastawiæ program eksploatacji Y lub TY. Przy eksploatacji z przy³¹czonym termostatem zegarowym: Nastawiæ program roboczy TY. Zadzia³a³o zabezpieczenie na tablicy Powiadomiæ firmê instalatorsk¹ rozdzielczej (zabezpieczenie domowe) lub w regulatorze... palnik nie w³¹cza siê lub w³¹cza siê Brak gazu Otworzyæ zawór odcinaj¹cy gazu nieregularnie Usterka regulatora Powiadomiæ firmê instalatorsk¹... palnik nie uruchamia siê; wskaÿnik usterka palnika 9 na regulatorze œwieci na czerwono... palnik wy³¹cza siê, tak e wtedy, gdy temperatura w pomieszczeniach nie osi¹gnê³a potrzebnej wartoœci... w pomieszczeniach jest zbyt zimno, mimo e palnik pracuje... w wyœwietlaczu pojawia siê migaj¹cy kod usterki Nieudany start Brak wody, zadzia³a³ czujnik ciœnienia wody Zak³ócenia w dop³ywie powietrza lub na drodze spalin Temperatura wody grzewczej lub wymagana temperatura pomieszczenia ustawione za nisko Preferencja podgrzewu ciep³ej wody u ytkowej Usterki termostatu zegarowego Zak³ócenia w instalacji grzewczej Nacisn¹æ odblokowanie usterki palnika )9 gdy równie ta próba startu nie powiedzie siê, powiadomiæfirmê instalatorsk¹ Powiadomiæ firmê instalatorsk¹ Powiadomiæ firmê instalatorsk¹ Podwy szyæ po ¹dan¹ temperaturê wody grzeczej przy pomocy pokrêt³a T (patrz strona 9) lub podwy szyæ po ¹dan¹ temperaturê pomieszczenia (patrz instrukcja obs³ugi termostatu zegarowego) Przy gazowych urz¹dzeniach grzewczych z podgrzewaczem wody u ytkowej: Odczekaæ, a podgrzewacz ciep³ej wody nagrzeje siê. Przy uniwersalnych urz¹dzeniach gazowych: Zakoñczyæ pobór ciep³ej wody. Powiadomiæ firmê instalatorsk¹ Zanotowaæ kod usterki i powiadomiæ firmê instalatorsk¹ 11

12 Wskazówki dotycz¹ce konserwacji Wskazówki dotycz¹ce konserwacji instalacji grzewczej Konserwacja instalacji grzewczych regulowana jest przepisami Rozporz¹dzenia o Instalacjach Grzewczych oraz normami DIN 4756 i DIN Zaleca siê regularnie poddawaæ instalacjê grzewcz¹ konserwacji w celu zagwarantowania bezusterkowej, energooszczêdnej i nieuci¹ liwej dla œrodowiska eksploatacji grzewczej. W tym celu najlepiej jest zawrzeæ umowê na konserwacjê z firm¹ instalatorsk¹. Kocio³ grzewczy Ka dy kocio³ grzewczy musi byæ czyszczony w odpowiednich odstêpach czasu, w przeciwnym razie w miarê wzrostu zabrudzenia wzrasta temperatura spalin, a tym samym strata energii. Wskazówki eksploatacyjne! 1 Utrzymywaæ kot³owniê i kocio³ w czystoœci. 1 Czêsto kontrolowaæ ciœnienie w instalacji grzewczej na manometrze: Gdy wskazówka manometru znajduje siê poni ej 0,75 bar, ciœnienie w instalacji jest za niskie nale y poinformowaæ o tym firmê instalatorsk¹. Podgrzewacz ciep³ej wody u ytkowej Norma DIN wymaga, aby najpóÿniej dwa lata po uruchomieniu, a nastêpnie w regularnych odstêpach czasu poddawaæ go konserwacji lub czyszczeniu. Czyszczenie wewnêtrzne podgrzewacza wody, w³¹cznie z przy³¹czami wody pitnej, mo e przeprowadziæ tylko autoryzowana firma instalatorska. Dla Vitocell 100: W celu kontroli anody antykorozyjnej zaleca siê przeprowadzenie raz w roku kontroli dzia³ania przez firmê instalatorsk¹. Kontrolê dzia³ania anody mo na przeprowadziæ bez przerywania eksploatacji. Firma zmierzy pr¹d ochronny przy pomocy przyrz¹du kontrolnego anody. Wskazówka! W przypadku, gdy na wlocie podgrzewacza ciep³ej wody znajduje siê urz¹dzenie do uzdatniania wody (np. œluza lub wtryskiwacz), wk³ad musi zostaæ w odpowiednim czasie wymieniony. Podobna zasada obowi¹zuje w przypadku zamontowania na przewodzie zimnej wody separatora zanieczyszczeñ lub filtra. Musz¹ one regularnie podlegaæ przep³ukiwaniu i konserwacji. Zawór bezpieczeñstwa (podgrzewacz ciep³ej wody u ytkowej) Gotowoœæ do pracy zaworu bezpieczeñstwa musi byæ co pó³ roku sprawdzana przez u ytkownika lub firmê instalatorsk¹. Wskazówka! Zachodzi niebezpieczeñstwo zanieczyszczenia gniazda zaworu (patrz instrukcja producenta zaworu). Filtr wody pitnej (jeœli jest) Z powodów higienicznych 1 w filtrach nie nadaj¹cych siê do przep³ukiwania nale y co 6 miesiêcy wymieniæ wk³ad filtruj¹cy (kontrola wzrokowa co 2 miesi¹ce), 1 filtry nadaj¹ce siê do przep³ukiwania nale y co 2 miesi¹ce przep³ukaæ. Wskazówka! Prosimy o przestrzeganie instrukcji producenta. 12

13 Porady dla zaoszczêdzenia energii cieplnej Porady dot. oszczêdzania energii cieplnej... poprzez prawid³owe ogrzewanie Obok wykorzystania zalet nowoczesnej instalacji grzewczej mo ecie Pañstwo równie dodatkowo oszczêdzaæ energiê poprzez swoje postêpowanie. Pomog¹ Pañstwu w tym poni sze czynnoœci: 1 prawid³owe wietrzenie: na krótko otworzyæ okno zamykaj¹c przy tym zawory termostatyczne 1 nie przegrzewaæ: d¹ yæ do utrzymania temperatury 20 "C, obni enie temperatury pomieszczenia o jeden stopieñ oszczêdza do 6 % kosztów ogrzewania 1 o zmierzchu spuœciæ rolety w oknach (jeœli s¹) 1 prawid³owo ustawiæ zawory termostatyczne 1 nie zastawiaæ grzejników izaworów termostatycznych 1 wykorzystaæ mo liwoœci ustawcze regulatora : indywidualnie ustawiaæ temperaturê wody w podgrzewaczu wody u ytkowej 1 kontrolowaæ zu ycie ciep³ej wody: prysznic zu ywa z regu³y mniej energii ni k¹piel w wannie... poprzez regularn¹ konserwacjê Regularna konserwacja instalacji grzewczej przez specjalistów zapewnia, energooszczêdn¹, nieuci¹ liw¹ dla œrodowiska i bezpieczn¹ eksploatacjê.... poprzez dobr¹ izolacjê ciepln¹ Gdy zechcecie Pañstwo jeszcze skorzystaæ z dalszych mo liwoœci zaoszczêdzenia energii, sprawdÿcie izolacjê ciepln¹: 1 przewodów grzewczych i ciep³ej wody 1 œcian zewnêtrznych i dachu 1 pomiêdzy pomieszczeniami ogrzewanymi i nieogrzewanymi 1 okien 13

14 Oœwiadczenie o zgodnoœci z normami i zaœwiadczenie producenta Oœwiadczenie o zgodnoœci z normami dla Vitodens 200 My, firma Viessmann Werke GmbH & Co, D Allendorf, oœwiadczamy na w³asn¹ odpowiedzialnoœæ, e produkt Vitodens 200 spe³nia nastêpuj¹ce normy: DIN DIN EN 483 EN 625 EN 677 EN 297 EN EN EN EN EN Zgodnie z postanowieniami wytycznych 90/396/EWG 89/336/EWG 73/323/EWG 92/342/EWG wyrób ten zosta³ oznakowany jak poni ej: B-0085 Produkt ten spe³nia wymogi wytycznej wspó³czynnika sprawnoœci (92/42/EWG) dla: Kot³a kondensacyjnego Zaœwiadczenie producenta wg 1. BImSchV My, firma Viessmann Werke GmbH & Co, D Allendorf, zaœwiadczamy, e nastêpuj¹cy produkt spe³nia wymagane przez 1. BImSchV 7 (2) wartoœci graniczne NO x : Vitodens 200 Allendorf, dnia 1 grudnia 1998 r. Viessmann Werke GmbH & Co ppa. Prof. Dr. Ing. Helmut Burger 14

15 Skorowidze Przegl¹d elementów obs³ugowych i wskaÿnikowych Manometr Pokrêt³o Temperatura wody grzewczej Pokrêt³o Temperatura wody u ytkowej WskaŸnik usterki palnika Odblokowanie usterki palnika Przycisk kontrolny kominiarza S7 S6 S5 T1 T2 S1 S4 S3 S2 WskaŸnik pracy palnika Wy³¹cznik urz¹dzenia Prze³¹cznik programów roboczych Wy³¹czenie instalacji Y Tylko ciep³a woda TYOgrzewanie i ciep³a woda Wyœwietlacz Prze³¹cznik funkcji komfortowej (tylko przy uniwersalnych urz¹dzeniach gazowych) Zawór odcinaj¹cy gazu 15

16 Skorowidze Skorowidz has³owy A O W Anoda antykorozyjna, 12 C Ciep³a woda, 6 Ogrzewanie i ciep³a woda, 6 Oœwiadczenie o zgodnoœci, 14 Oszczêdzanie energii, 13 Otwory nawiewne, 2 P Wskazówki bezpieczeñstwa, 2 Wtyczna wspó³czynnika sprawnoœci, 14 Wy³¹czenie instalacjê z eksploatacji, 7 Wy³¹czenie instalacji, 6 Wy³¹czenie instalacji, 7 Wy³¹cznik urz¹dzenia, 5, 7, 15 Wyœwietlacz, 5, 15 D Diagnostyka, 11 E Eksploatacja grzewcza, 6 Elementy obs³ugowe, 5, 15 F Fabryczne ustawienia podstawowe, 6 Firma instalatorska, 2,11 Funkcja komfortowa, 5, 9 K Kody usterek w wyœwietlaczu, 11 Konserwacja, 12 Kot³ownia, 2 Pierwsze uruchomienie, 7 Podgrzewacz ciep³ej wody u ytkowej, 4 Podgrzewacz przyp³ywowy, 4 Podgrzewacz przep³ywowy dy urny, 4 Ponowne uruchomienie, 7 Przegl¹d elementów obs³ugowych i wskaÿnikowych, 5, 15 Przegl¹d treœci, 3 Prze³¹cznik programów roboczych, 5, 6, 15 Przycisk kontrolny kominiarza, 10 T Temperatura ciep³ej wody, 5, 9 Termostat zegarowy, 5, 6 Tylko ciep³a woda, 6 U Umowa konserwacyjna, 12 Ustawienie podstawowe, 6 Ustawianie programu roboczego, 5, 6 Z Zabezpieczenie przed zamarzniêciem, 6, 9 Zapach gazu, 2 Zapach spalin, 2 Zaœwiadczenie producenta, 14 Zawór odcinaj¹cy gazu, 2, 7, 11, 15 Zg³oszenie ukoñczenia robót, 4 Zmiana temperatury pomieszczenia, 6 Wydrukowano na papierze przyjaznym œrodowisku, wybielonym i wolnym od chloru M V Manometr, 7 Minimalne ciœnienie w instalacji, 7 Vitocell 100, 12 N Niebezpieczeñstwo, 2 Viessmann sp. z o.o. al. Karkonoska Wroc³aw tel.: (071) fax.: (071) Zmiany techniczne zastrze one! 16
