Graficzny opis sterownika. Graficzny opis możliwości rozbudowy instalacji. Komunikacja RS. Obsługa 3 zaworów. Obsługa 2 zaworów.

Transkrypt

1

2

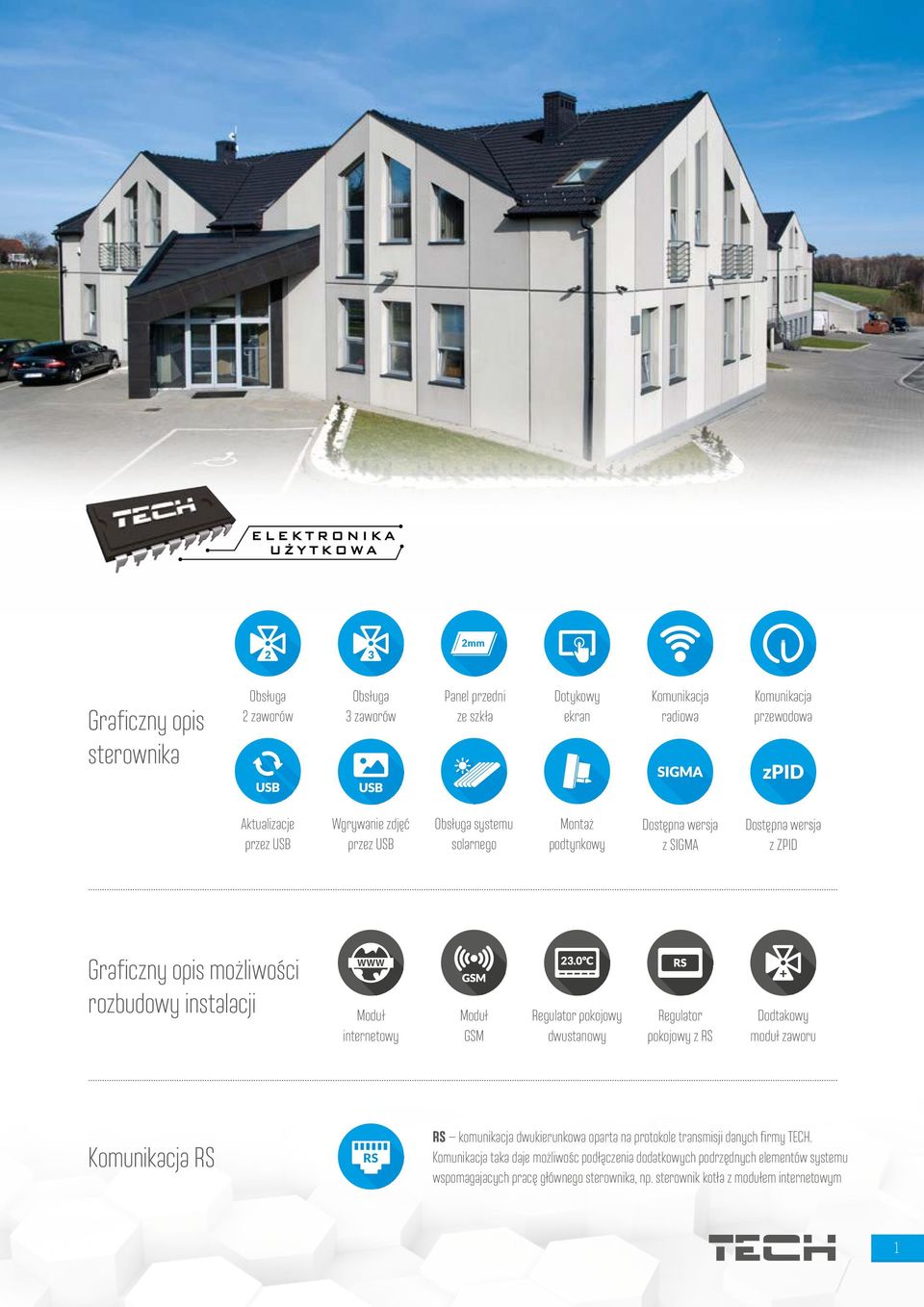

3 Graficzny pis sterwnika Obsługa 2 zawrów Obsługa 3 zawrów Panel przedni ze szkła Dtykwy ekran Kmunikacja radiwa Kmunikacja przewdwa Aktualizacje przez USB Wgrywanie zdjęć przez USB Obsługa systemu slarneg Mntaż pdtynkwy Dstępna wersja z SIGMA Dstępna wersja z ZPID Graficzny pis mżliwści rzbudwy instalacji Mduł internetwy Mduł GSM Regulatr pkjwy dwustanwy Regulatr pkjwy z RS Ddtakwy mduł zawru Kmunikacja RS RS kmunikacja dwukierunkwa parta na prtkle transmisji danych firmy TECH. Kmunikacja taka daje mżliwśc pdłączenia ddatkwych pdrzędnych elementów systemu wspmagajacych pracę główneg sterwnika, np. sterwnik ktła z mdułem internetwym 1

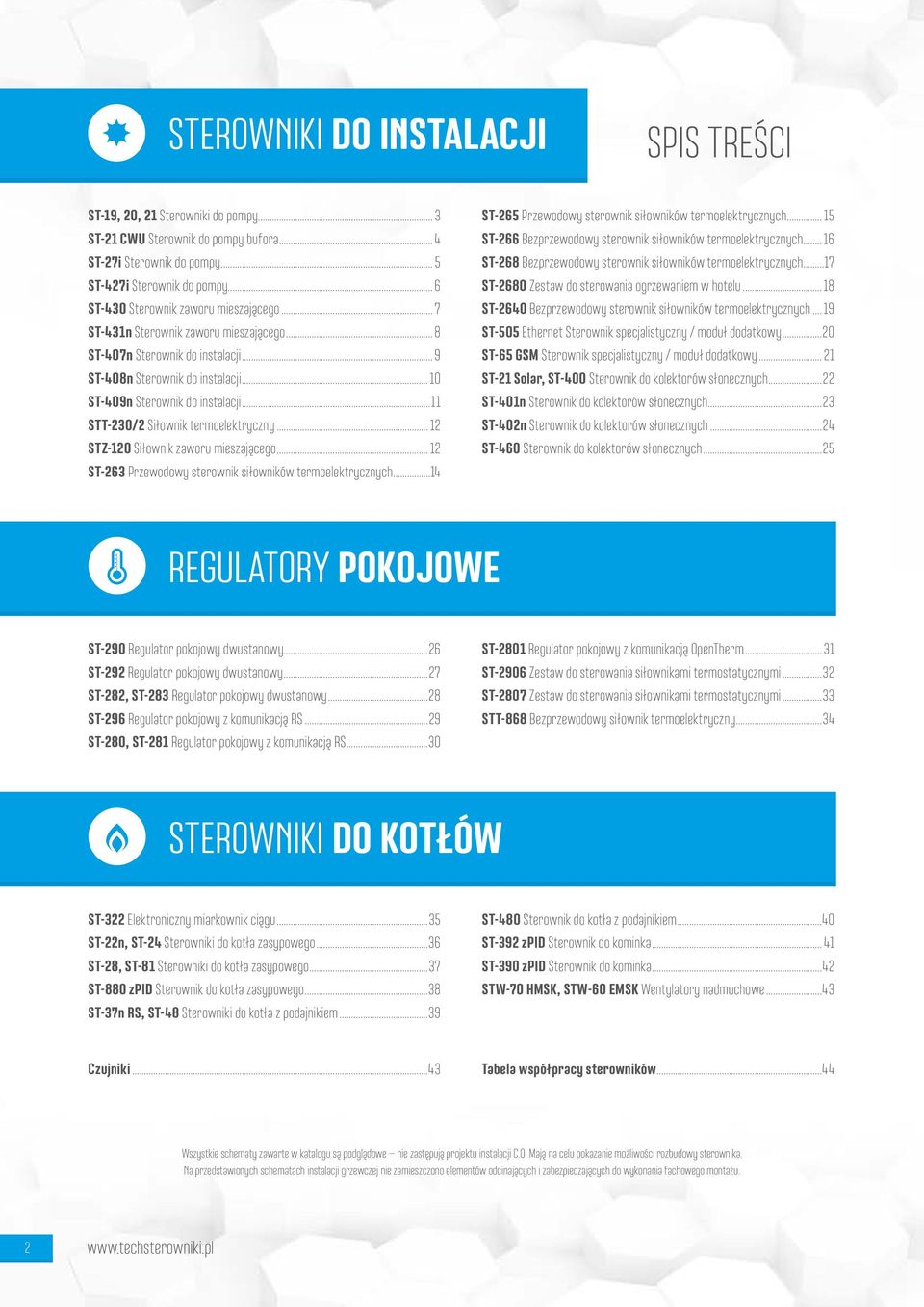

4 STEROWNIKI DO INSTALACJI SPIS TREŚCI ST-19, 20, 21 Sterwniki d pmpy... 3 ST-21 CWU Sterwnik d pmpy bufra... 4 ST-27i Sterwnik d pmpy... 5 ST-427i Sterwnik d pmpy... 6 ST-430 Sterwnik zawru mieszająceg... 7 ST-431n Sterwnik zawru mieszająceg... 8 ST-407n Sterwnik d instalacji... 9 ST-408n Sterwnik d instalacji ST-409n Sterwnik d instalacji...11 STT-230/2 Siłwnik termelektryczny STZ-120 Siłwnik zawru mieszająceg ST-263 Przewdwy sterwnik siłwników termelektrycznych...14 ST-265 Przewdwy sterwnik siłwników termelektrycznych ST-266 Bezprzewdwy sterwnik siłwników termelektrycznych ST-268 Bezprzewdwy sterwnik siłwników termelektrycznych...17 ST-2680 Zestaw d sterwania grzewaniem w htelu ST-2640 Bezprzewdwy sterwnik siłwników termelektrycznych ST-505 Ethernet Sterwnik specjalistyczny / mduł ddatkwy...20 ST-65 GSM Sterwnik specjalistyczny / mduł ddatkwy ST-21 Slar, ST-400 Sterwnik d klektrów słnecznych...22 ST-401n Sterwnik d klektrów słnecznych...23 ST-402n Sterwnik d klektrów słnecznych...24 ST-460 Sterwnik d klektrów słnecznych...25 REGULATORY POKOJOWE ST-290 Regulatr pkjwy dwustanwy...26 ST-292 Regulatr pkjwy dwustanwy...27 ST-282, ST-283 Regulatr pkjwy dwustanwy...28 ST-296 Regulatr pkjwy z kmunikacją RS...29 ST-280, ST-281 Regulatr pkjwy z kmunikacją RS...30 ST-2801 Regulatr pkjwy z kmunikacją OpenTherm ST-2906 Zestaw d sterwania siłwnikami termstatycznymi...32 ST-2807 Zestaw d sterwania siłwnikami termstatycznymi...33 STT-868 Bezprzewdwy siłwnik termelektryczny...34 STEROWNIKI DO KOTŁÓW ST-322 Elektrniczny miarkwnik ciągu...35 ST-22n, ST-24 Sterwniki d ktła zasypweg...36 ST-28, ST-81 Sterwniki d ktła zasypweg...37 ST-880 zpid Sterwnik d ktła zasypweg...38 ST-37n RS, ST-48 Sterwniki d ktła z pdajnikiem...39 ST-480 Sterwnik d ktła z pdajnikiem...40 ST-392 zpid Sterwnik d kminka ST-390 zpid Sterwnik d kminka...42 STW-70 HMSK, STW-60 EMSK Wentylatry nadmuchwe...43 Czujniki...43 Tabela współpracy sterwników...44 Wszystkie schematy zawarte w katalgu są pdglądwe nie zastępują prjektu instalacji C.O. Mają na celu pkazanie mżliwści rzbudwy sterwnika. Na przedstawinych schematach instalacji grzewczej nie zamieszczn elementów dcinających i zabezpieczających d wyknania fachweg mntażu. 2

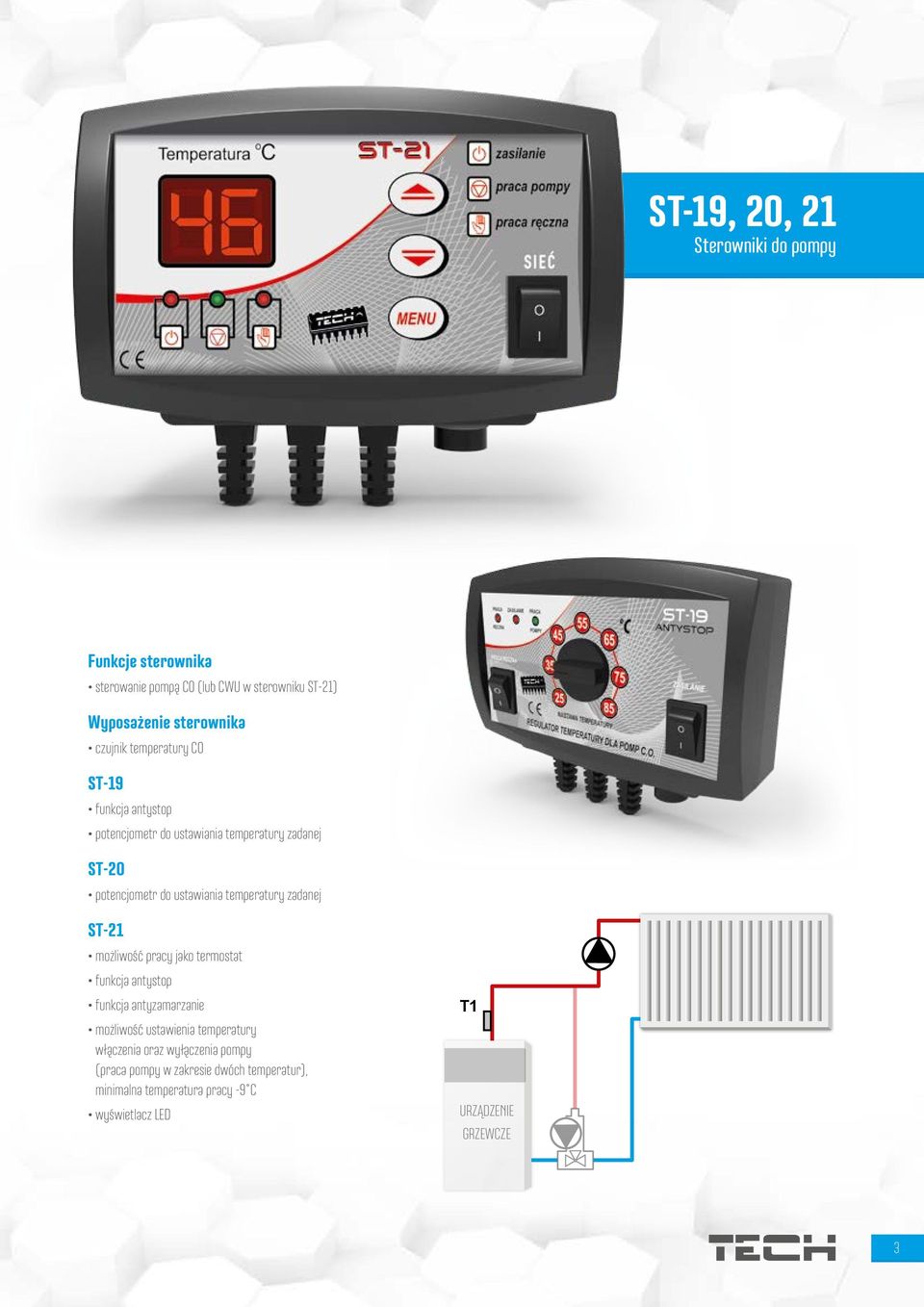

5 ST-19, 20, 21 Sterwniki d pmpy Funkcje sterwnika sterwanie pmpą CO (lub CWU w sterwniku ST-21) Wypsażenie sterwnika czujnik temperatury CO ST-19 funkcja antystp ptencjmetr d ustawiania temperatury zadanej ST-20 ptencjmetr d ustawiania temperatury zadanej ST-21 mżliwść pracy jak termstat funkcja antystp funkcja antyzamarzanie mżliwść ustawienia temperatury włączenia raz wyłączenia pmpy (praca pmpy w zakresie dwóch temperatur), minimalna temperatura pracy -9 C wyświetlacz LED T1 URZĄDZENIE GRZEWCZE 3

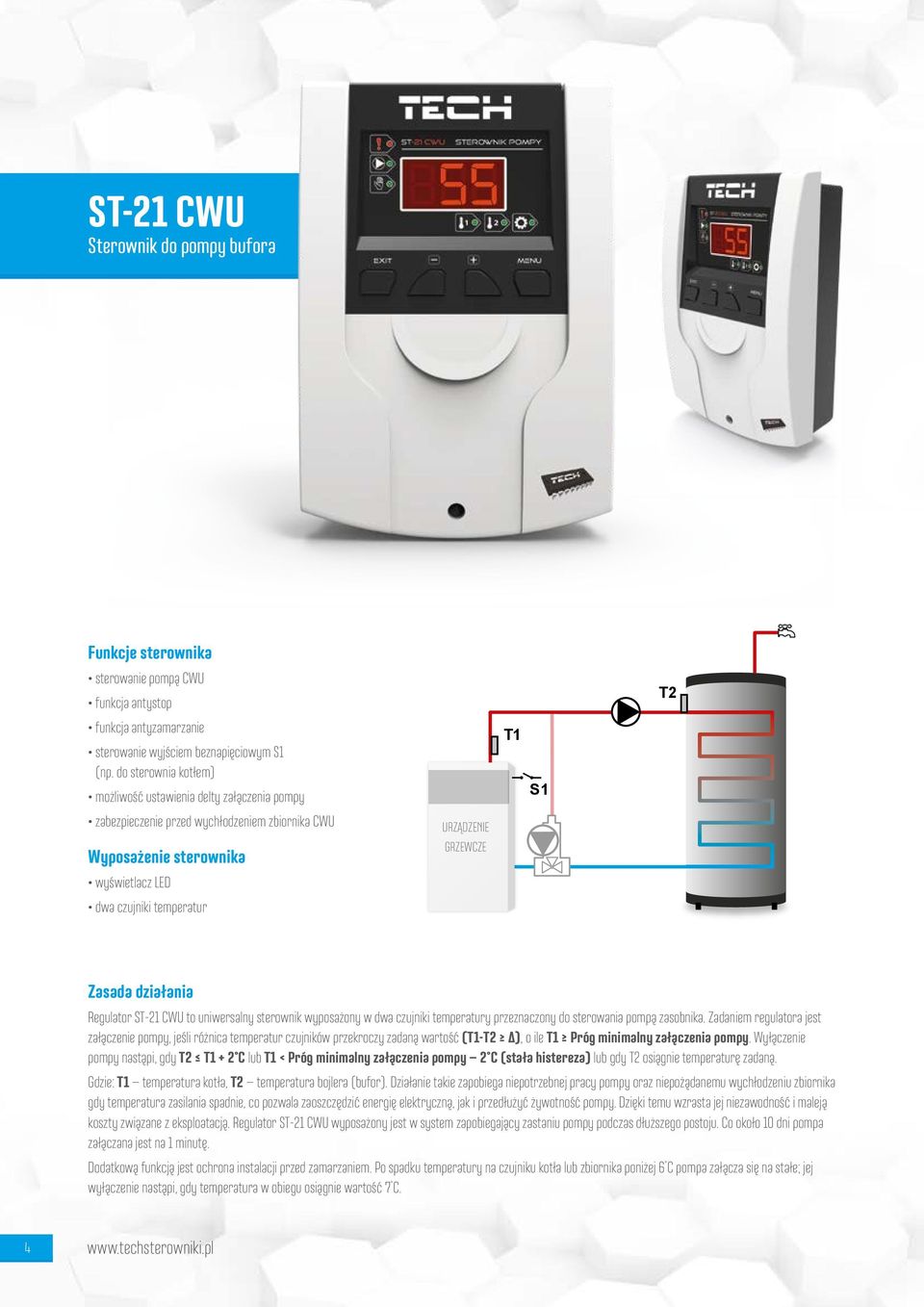

6 ST-21 CWU Sterwnik d pmpy bufra Funkcje sterwnika sterwanie pmpą CWU funkcja antystp funkcja antyzamarzanie sterwanie wyjściem beznapięciwym S1 (np. d sterwnia ktłem) mżliwść ustawienia delty załączenia pmpy zabezpieczenie przed wychłdzeniem zbirnika CWU Wypsażenie sterwnika wyświetlacz LED dwa czujniki temperatur URZĄDZENIE GRZEWCZE T1 S1 T2 Zasada działania Regulatr ST-21 CWU t uniwersalny sterwnik wypsażny w dwa czujniki temperatury przeznaczny d sterwania pmpą zasbnika. Zadaniem regulatra jest załączenie pmpy, jeśli różnica temperatur czujników przekrczy zadaną wartść (T1-T2 Δ), ile T1 Próg minimalny załączenia pmpy. Wyłączenie pmpy nastąpi, gdy T2 T1 + 2 C lub T1 < Próg minimalny załączenia pmpy 2 C (stała histereza) lub gdy T2 siągnie temperaturę zadaną. Gdzie: T1 temperatura ktła, T2 temperatura bjlera (bufr). Działanie takie zapbiega nieptrzebnej pracy pmpy raz niepżądanemu wychłdzeniu zbirnika gdy temperatura zasilania spadnie, c pzwala zaszczędzić energię elektryczną, jak i przedłużyć żywtnść pmpy. Dzięki temu wzrasta jej niezawdnść i maleją kszty związane z eksplatacją. Regulatr ST-21 CWU wypsażny jest w system zapbiegający zastaniu pmpy pdczas dłuższeg pstju. C kł 10 dni pmpa załączana jest na 1 minutę. Ddatkwą funkcją jest chrna instalacji przed zamarzaniem. P spadku temperatury na czujniku ktła lub zbirnika pniżej 6 C pmpa załącza się na stałe; jej wyłączenie nastąpi, gdy temperatura w biegu siągnie wartść 7 C. 4

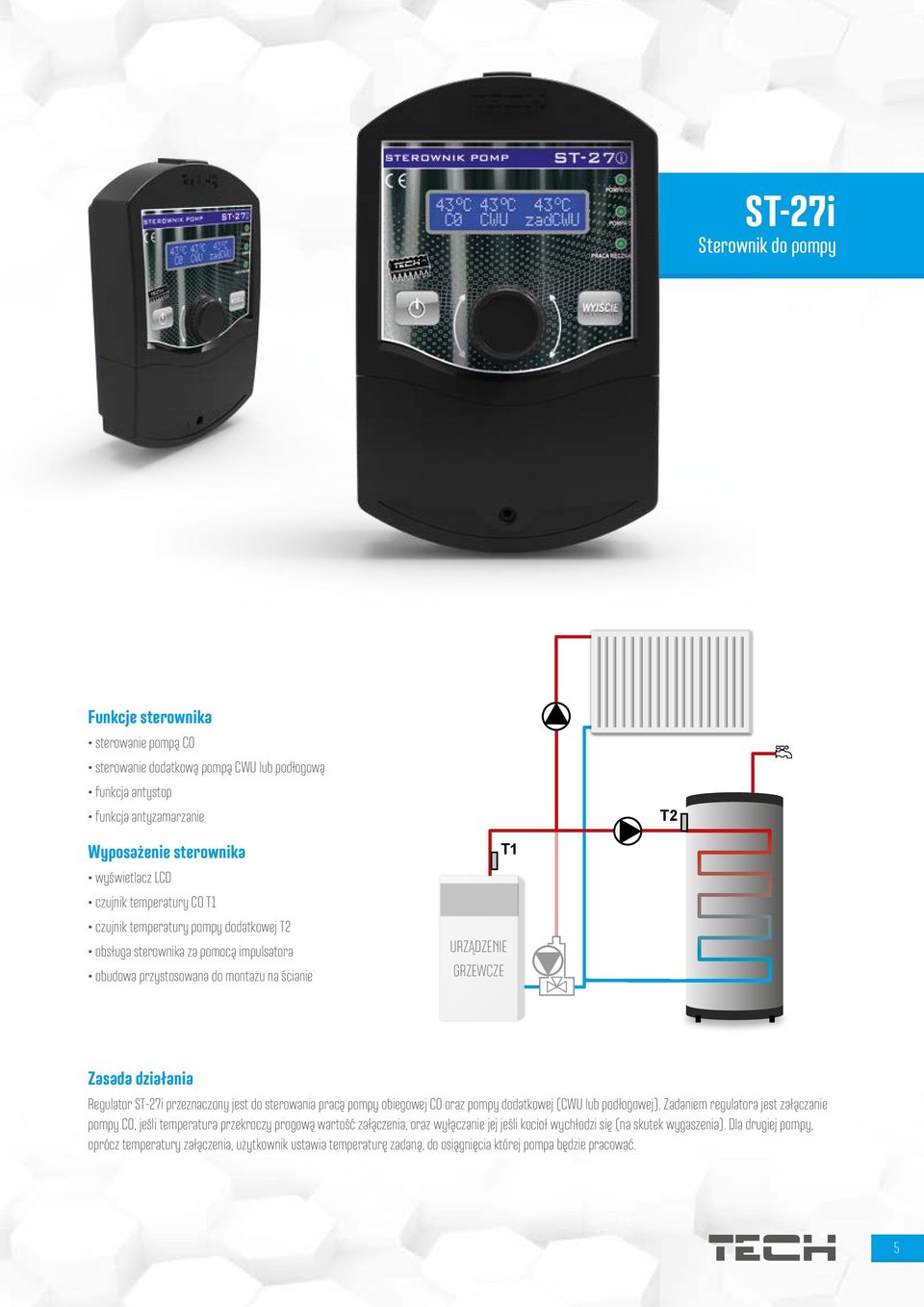

7 ST-27i Sterwnik d pmpy Funkcje sterwnika sterwanie pmpą CO sterwanie ddatkwą pmpą CWU lub pdłgwą funkcja antystp funkcja antyzamarzanie T2 Wypsażenie sterwnika wyświetlacz LCD czujnik temperatury CO T1 czujnik temperatury pmpy ddatkwej T2 bsługa sterwnika za pmcą impulsatra budwa przystswana d mntażu na ścianie T1 URZĄDZENIE GRZEWCZE Zasada działania Regulatr ST-27i przeznaczny jest d sterwania pracą pmpy biegwej CO raz pmpy ddatkwej (CWU lub pdłgwej). Zadaniem regulatra jest załączanie pmpy CO, jeśli temperatura przekrczy prgwą wartść załączenia, raz wyłączanie jej jeśli kcił wychłdzi się (na skutek wygaszenia). Dla drugiej pmpy, prócz temperatury załączenia, użytkwnik ustawia temperaturę zadaną, d siągnięcia której pmpa będzie pracwać. 5

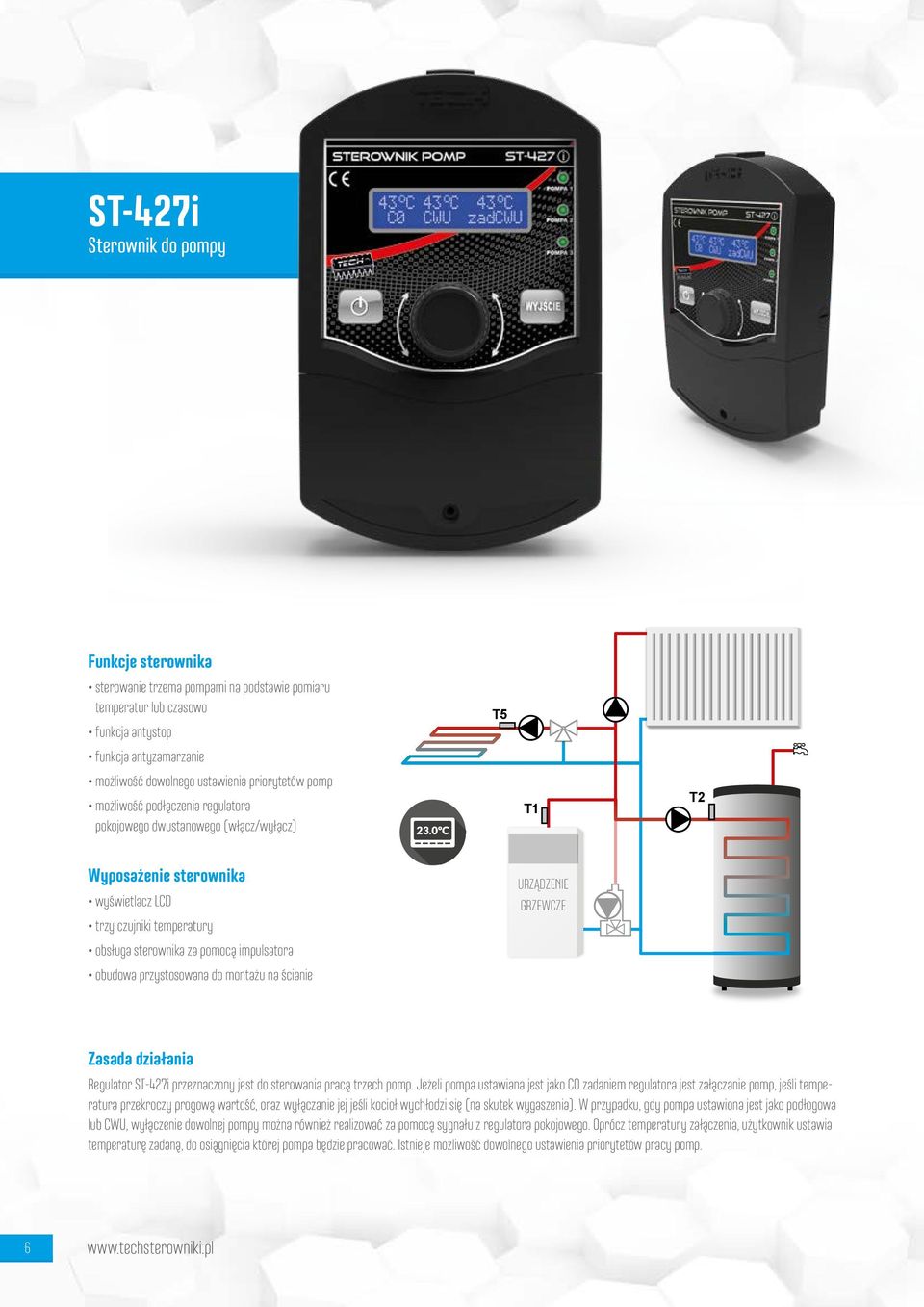

8 ST-427i Sterwnik d pmpy Funkcje sterwnika sterwanie trzema pmpami na pdstawie pmiaru temperatur lub czasw funkcja antystp funkcja antyzamarzanie mżliwść dwlneg ustawienia prirytetów pmp mżliwść pdłączenia regulatra pkjweg dwustanweg (włącz/wyłącz) T5 T1 T2 Wypsażenie sterwnika wyświetlacz LCD trzy czujniki temperatury bsługa sterwnika za pmcą impulsatra budwa przystswana d mntażu na ścianie URZĄDZENIE GRZEWCZE Zasada działania Regulatr ST-427i przeznaczny jest d sterwania pracą trzech pmp. Jeżeli pmpa ustawiana jest jak CO zadaniem regulatra jest załączanie pmp, jeśli temperatura przekrczy prgwą wartść, raz wyłączanie jej jeśli kcił wychłdzi się (na skutek wygaszenia). W przypadku, gdy pmpa ustawina jest jak pdłgwa lub CWU, wyłączenie dwlnej pmpy mżna również realizwać za pmcą sygnału z regulatra pkjweg. Oprócz temperatury załączenia, użytkwnik ustawia temperaturę zadaną, d siągnięcia której pmpa będzie pracwać. Istnieje mżliwść dwlneg ustawienia prirytetów pracy pmp. 6

9 ST-430 Sterwnik zawru mieszająceg Funkcje sterwnika płynne sterwanie zawrem trój- i czterdrgwym sterwanie pracą pmpy zabezpieczenie temperatury pwrtu sterwanie pgdwe mżliwść pdłączenia regulatra pkjweg dwustanweg (włącz/wyłącz) T8 T6 Wypsażenie sterwnika wyświetlacz LCD czujnik temperatury zawru T6 czujnik temperatury pwrtu T7 czujnik zewnętrzny T8 budwa przystswana d mntażu na ścianie URZĄDZENIE GRZEWCZE T7 Zasada działania Termregulatr typu ST-430 przeznaczny jest d bsługi zawru mieszająceg trój lub czterdrgweg z mżliwścią pdłączenia ddatkwej pmpy zawru. Sterwnik ten jest wypsażny w funkcję sterwania pgdweg raz psiada mżliwść pdłączenia regulatra pkjweg dwustanweg. Ddatkwym atutem urządzenia jest zabezpieczenie temperatury pwrtu, spełniające funkcję chrny ktła lub przed zbyt niską temperaturą pwracającej d ktła wdy. 7

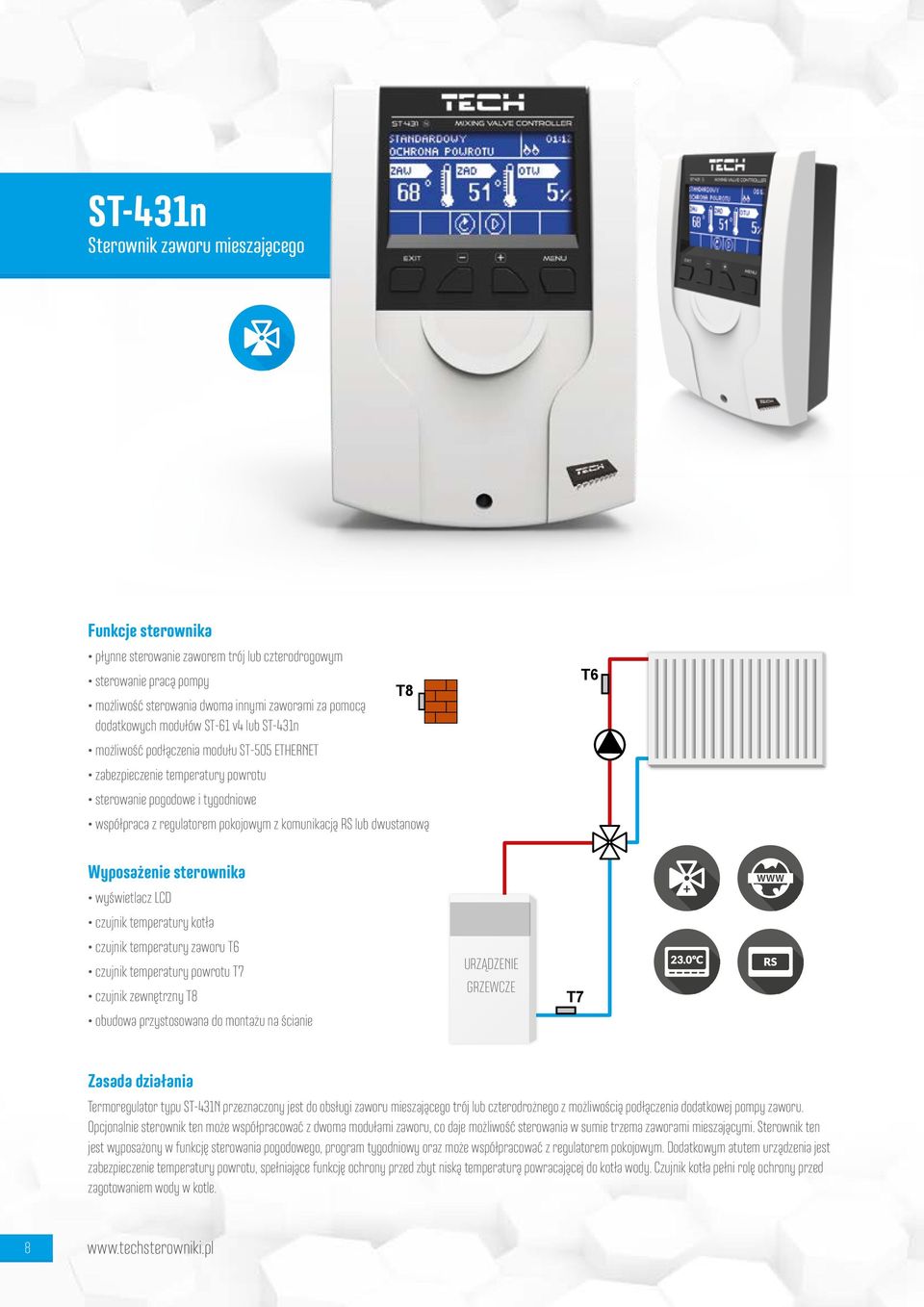

10 ST-431n Sterwnik zawru mieszająceg Funkcje sterwnika płynne sterwanie zawrem trój lub czterdrgwym sterwanie pracą pmpy T8 mżliwść sterwania dwma innymi zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n mżliwść pdłączenia mdułu ST-505 ETHERNET zabezpieczenie temperatury pwrtu sterwanie pgdwe i tygdniwe współpraca z regulatrem pkjwym z kmunikacją RS lub dwustanwą T6 Wypsażenie sterwnika wyświetlacz LCD czujnik temperatury ktła czujnik temperatury zawru T6 czujnik temperatury pwrtu T7 czujnik zewnętrzny T8 budwa przystswana d mntażu na ścianie URZĄDZENIE GRZEWCZE T7 Zasada działania Termregulatr typu ST-431N przeznaczny jest d bsługi zawru mieszająceg trój lub czterdrżneg z mżliwścią pdłączenia ddatkwej pmpy zawru. Opcjnalnie sterwnik ten mże współpracwać z dwma mdułami zawru, c daje mżliwść sterwania w sumie trzema zawrami mieszającymi. Sterwnik ten jest wypsażny w funkcję sterwania pgdweg, prgram tygdniwy raz mże współpracwać z regulatrem pkjwym. Ddatkwym atutem urządzenia jest zabezpieczenie temperatury pwrtu, spełniające funkcję chrny przed zbyt niską temperaturą pwracającej d ktła wdy. Czujnik ktła pełni rlę chrny przed zagtwaniem wdy w ktle. 8

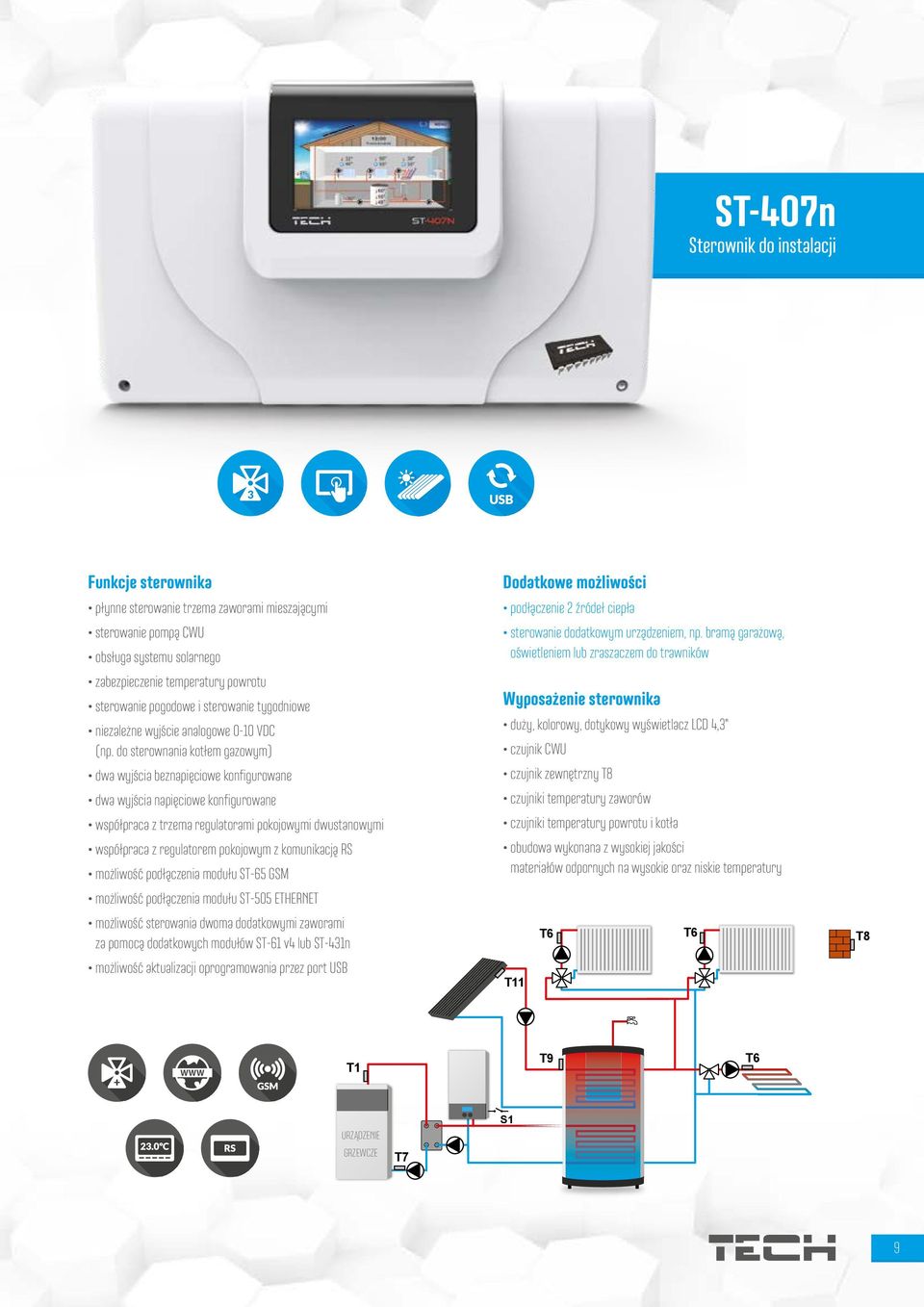

11 ST-407n Sterwnik d instalacji Funkcje sterwnika płynne sterwanie trzema zawrami mieszającymi sterwanie pmpą CWU bsługa systemu slarneg zabezpieczenie temperatury pwrtu sterwanie pgdwe i sterwanie tygdniwe niezależne wyjście analgwe 0-10 VDC (np. d sterwnania ktłem gazwym) dwa wyjścia beznapięciwe knfigurwane dwa wyjścia napięciwe knfigurwane współpraca z trzema regulatrami pkjwymi dwustanwymi współpraca z regulatrem pkjwym z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-505 ETHERNET mżliwść sterwania dwma ddatkwymi zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n mżliwść aktualizacji prgramwania przez prt USB Ddatkwe mżliwści pdłączenie 2 źródeł ciepła sterwanie ddatkwym urządzeniem, np. bramą garażwą, świetleniem lub zraszaczem d trawników Wypsażenie sterwnika duży, klrwy, dtykwy wyświetlacz LCD 4,3" czujnik CWU czujnik zewnętrzny T8 czujniki temperatury zawrów czujniki temperatury pwrtu i ktła budwa wyknana z wyskiej jakści materiałów dprnych na wyskie raz niskie temperatury T11 T6 T6 T8 T1 T9 T6 URZĄDZENIE GRZEWCZE T7 S1 9

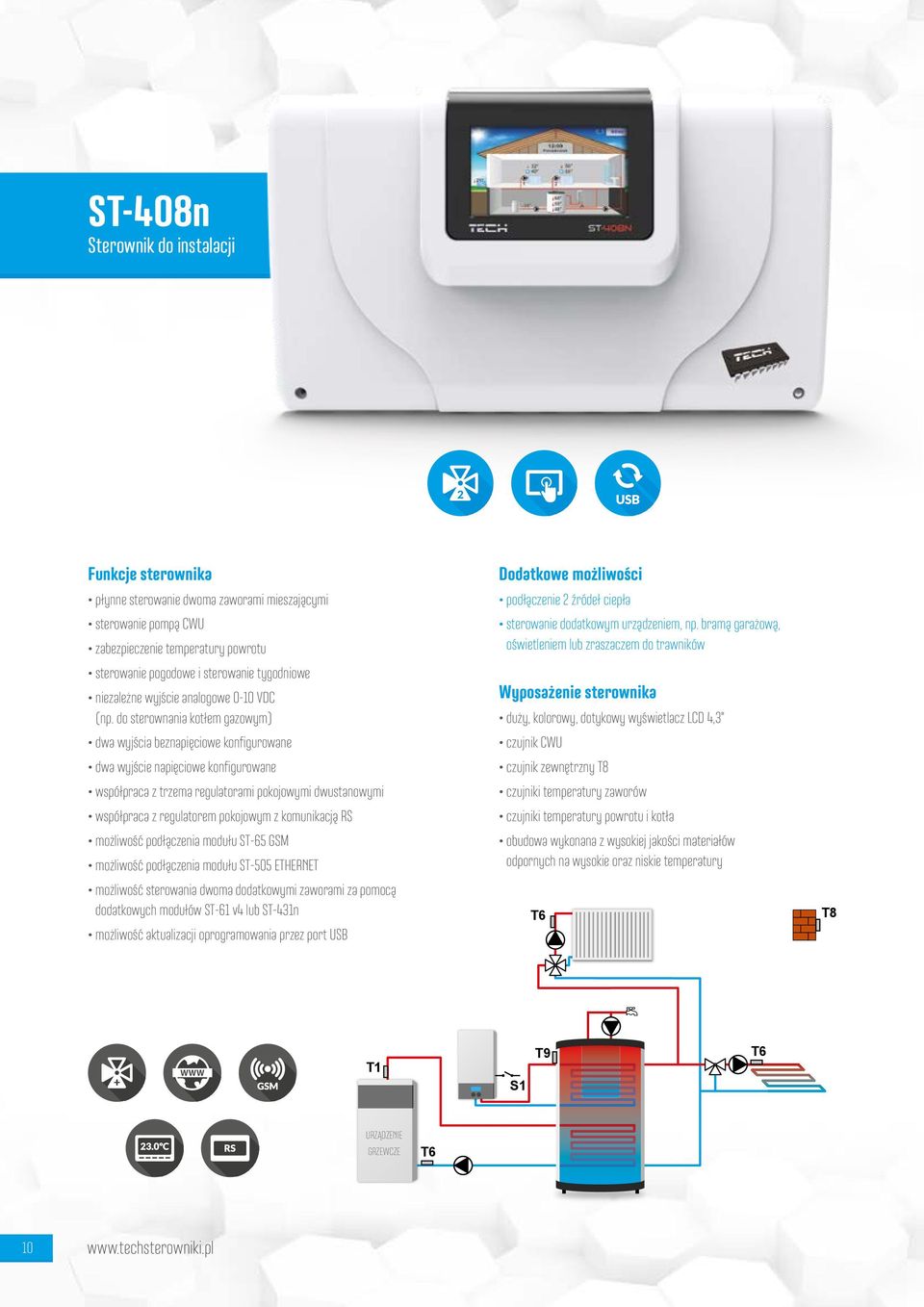

12 ST-408n Sterwnik d instalacji Funkcje sterwnika płynne sterwanie dwma zawrami mieszającymi sterwanie pmpą CWU zabezpieczenie temperatury pwrtu sterwanie pgdwe i sterwanie tygdniwe niezależne wyjście analgwe 0-10 VDC (np. d sterwnania ktłem gazwym) dwa wyjścia beznapięciwe knfigurwane dwa wyjście napięciwe knfigurwane współpraca z trzema regulatrami pkjwymi dwustanwymi współpraca z regulatrem pkjwym z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-505 ETHERNET mżliwść sterwania dwma ddatkwymi zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n mżliwść aktualizacji prgramwania przez prt USB Ddatkwe mżliwści pdłączenie 2 źródeł ciepła sterwanie ddatkwym urządzeniem, np. bramą garażwą, świetleniem lub zraszaczem d trawników Wypsażenie sterwnika duży, klrwy, dtykwy wyświetlacz LCD 4,3" czujnik CWU czujnik zewnętrzny T8 czujniki temperatury zawrów czujniki temperatury pwrtu i ktła budwa wyknana z wyskiej jakści materiałów dprnych na wyskie raz niskie temperatury T6 T8 T1 S1 T9 T6 URZĄDZENIE GRZEWCZE T6 10

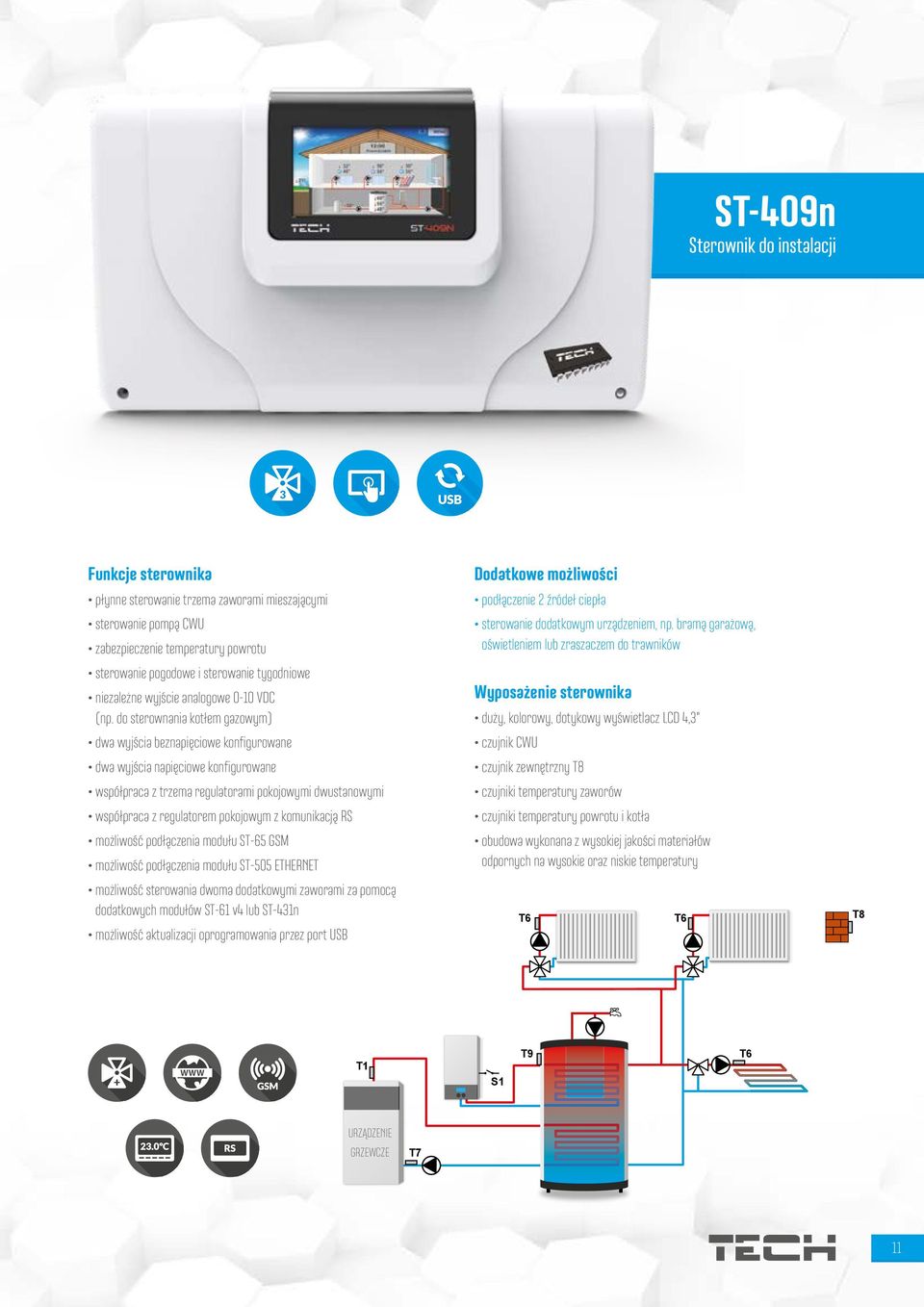

13 ST-409n Sterwnik d instalacji Funkcje sterwnika płynne sterwanie trzema zawrami mieszającymi sterwanie pmpą CWU zabezpieczenie temperatury pwrtu sterwanie pgdwe i sterwanie tygdniwe niezależne wyjście analgwe 0-10 VDC (np. d sterwnania ktłem gazwym) dwa wyjścia beznapięciwe knfigurwane dwa wyjścia napięciwe knfigurwane współpraca z trzema regulatrami pkjwymi dwustanwymi współpraca z regulatrem pkjwym z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-505 ETHERNET mżliwść sterwania dwma ddatkwymi zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n mżliwść aktualizacji prgramwania przez prt USB Ddatkwe mżliwści pdłączenie 2 źródeł ciepła sterwanie ddatkwym urządzeniem, np. bramą garażwą, świetleniem lub zraszaczem d trawników Wypsażenie sterwnika duży, klrwy, dtykwy wyświetlacz LCD 4,3" czujnik CWU czujnik zewnętrzny T8 czujniki temperatury zawrów czujniki temperatury pwrtu i ktła budwa wyknana z wyskiej jakści materiałów dprnych na wyskie raz niskie temperatury T6 T6 T8 T1 S1 T9 T6 URZĄDZENIE GRZEWCZE T7 11

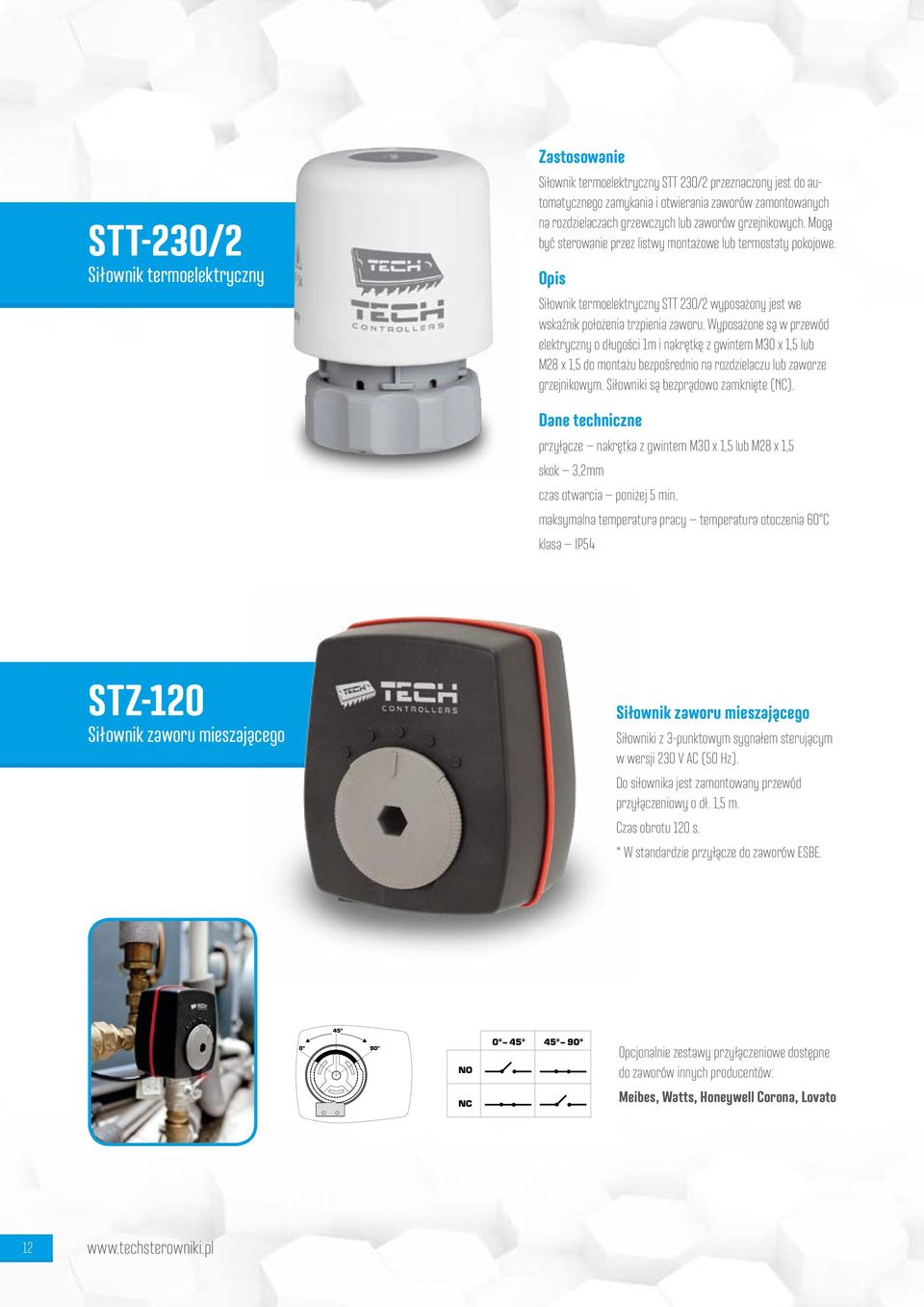

14 STT-230/2 Siłwnik termelektryczny Zastswanie Siłwnik termelektryczny STT 230/2 przeznaczny jest d autmatyczneg zamykania i twierania zawrów zamntwanych na rzdzielaczach grzewczych lub zawrów grzejnikwych. Mgą być sterwanie przez listwy mntażwe lub termstaty pkjwe. Opis Siłwnik termelektryczny STT 230/2 wypsażny jest we wskaźnik płżenia trzpienia zawru. Wypsażne są w przewód elektryczny długści 1m i nakrętkę z gwintem M30 x 1,5 lub M28 x 1,5 d mntażu bezpśredni na rzdzielaczu lub zawrze grzejnikwym. Siłwniki są bezprądw zamknięte (NC). Dane techniczne przyłącze nakrętka z gwintem M30 x 1,5 lub M28 x 1,5 skk 3,2mm czas twarcia pniżej 5 min. maksymalna temperatura pracy temperatura tczenia 60 C klasa IP54 STZ-120 Siłwnik zawru mieszająceg Siłwnik zawru mieszająceg Siłwniki z 3-punktwym sygnałem sterującym w wersji 230 V AC (50 Hz). D siłwnika jest zamntwany przewód przyłączeniwy dł. 1,5 m. Czas brtu 120 s. * W standardzie przyłącze d zawrów ESBE. Opcjnalnie zestawy przyłączeniwe dstępne d zawrów innych prducentów: Meibes, Watts, Hneywell Crna, Lvat 12

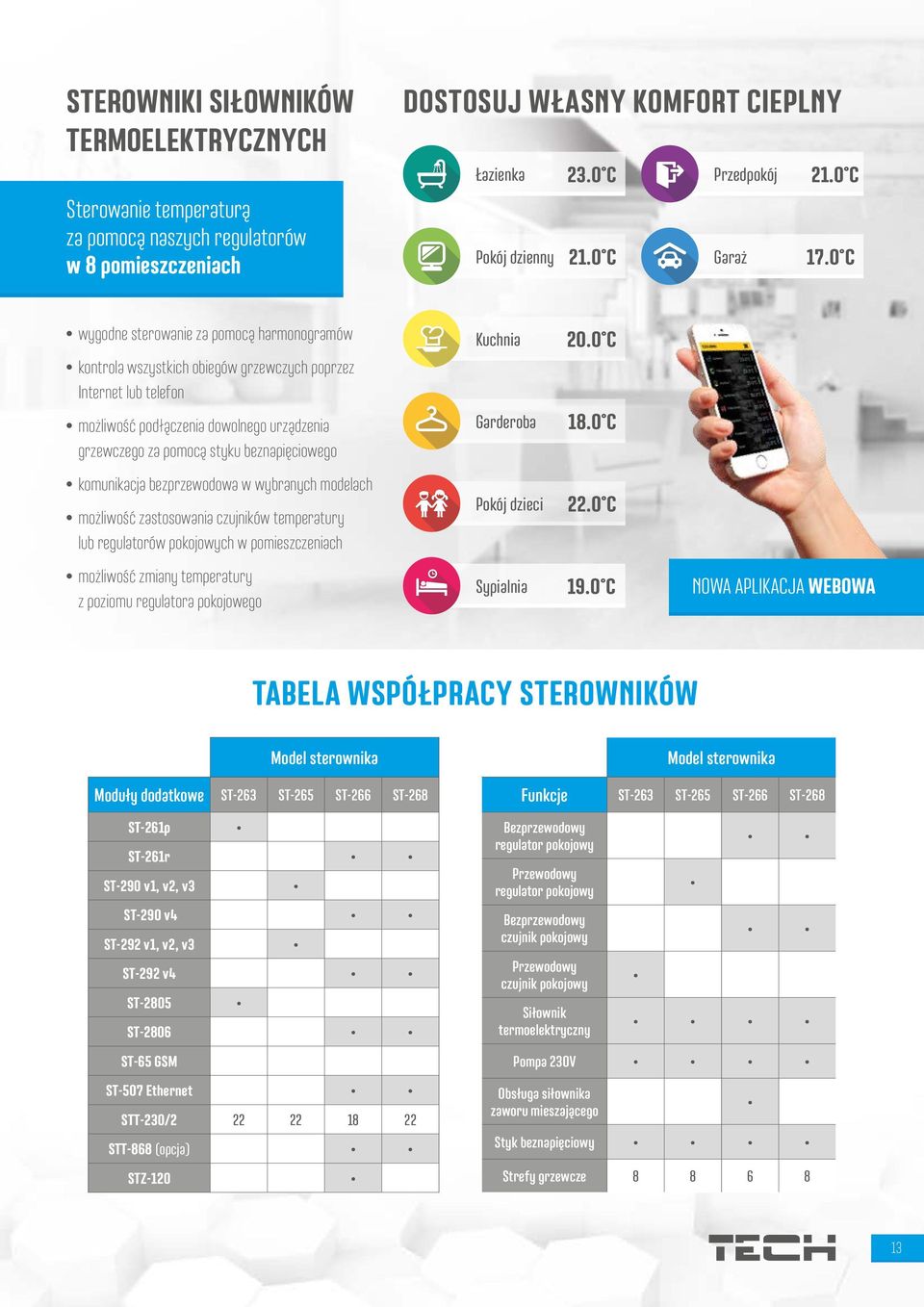

15 STEROWNIKI SIŁOWNIKÓW TERMOELEKTRYCZNYCH Sterwanie temperaturą za pmcą naszych regulatrów w 8 pmieszczeniach DOSTOSUJ WŁASNY KOMFORT CIEPLNY Łazienka 23.0 C Przedpkój 21.0 C Pkój dzienny 21.0 C Garaż 17.0 C wygdne sterwanie za pmcą harmngramów kntrla wszystkich biegów grzewczych pprzez Internet lub telefn mżliwść pdłączenia dwlneg urządzenia grzewczeg za pmcą styku beznapięciweg Kuchnia Garderba 20.0 C 18.0 C kmunikacja bezprzewdwa w wybranych mdelach mżliwść zastswania czujników temperatury lub regulatrów pkjwych w pmieszczeniach Pkój dzieci 22.0 C mżliwść zmiany temperatury z pzimu regulatra pkjweg Sypialnia 19.0 C NOWA APLIKACJA WEBOWA TABELA WSPÓŁPRACY STEROWNIKÓW Mdel sterwnika Mduły ddatkwe ST-263 ST-265 ST-266 ST-268 ST-261p ST-261r ST-290 v1, v2, v3 ST-290 v4 ST-292 v1, v2, v3 ST-292 v4 ST-2805 ST-2806 ST-65 GSM ST-507 Ethernet STT-230/ STT-868 (pcja) STZ-120 Mdel sterwnika Funkcje ST-263 ST-265 ST-266 ST-268 Bezprzewdwy regulatr pkjwy Przewdwy regulatr pkjwy Bezprzewdwy czujnik pkjwy Przewdwy czujnik pkjwy Siłwnik termelektryczny Pmpa 230V Obsługa siłwnika zawru mieszająceg Styk beznapięciwy Strefy grzewcze

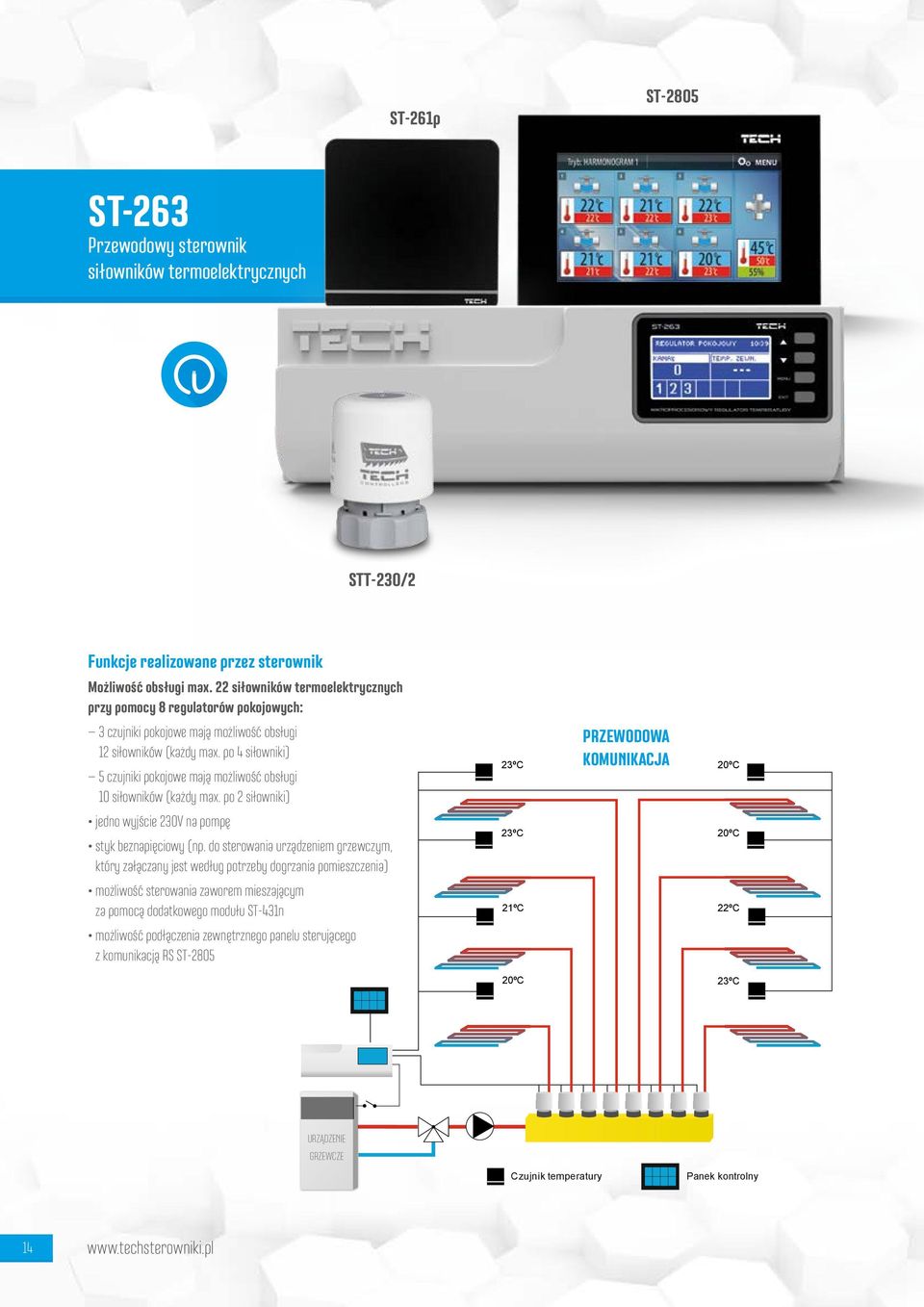

16 ST-261p ST-2805 ST-263 Przewdwy sterwnik siłwników termelektrycznych STT-230/2 Funkcje realizwane przez sterwnik Mżliwść bsługi max. 22 siłwników termelektrycznych przy pmcy 8 regulatrów pkjwych: 3 czujniki pkjwe mają mżliwść bsługi 12 siłwników (każdy max. p 4 siłwniki) 5 czujniki pkjwe mają mżliwść bsługi 10 siłwników (każdy max. p 2 siłwniki) jedn wyjście 230V na pmpę styk beznapięciwy (np. d sterwania urządzeniem grzewczym, który załączany jest według ptrzeby dgrzania pmieszczenia) mżliwść sterwania zawrem mieszającym za pmcą ddatkweg mdułu ST-431n mżliwść pdłączenia zewnętrzneg panelu sterująceg z kmunikacją RS ST-2805 PRZEWODOWA KOMUNIKACJA 23ºC 20ºC 23ºC 20ºC 21ºC 22ºC 20ºC 23ºC URZĄDZENIE GRZEWCZE Czujnik temperatury Panek kntrlny 14

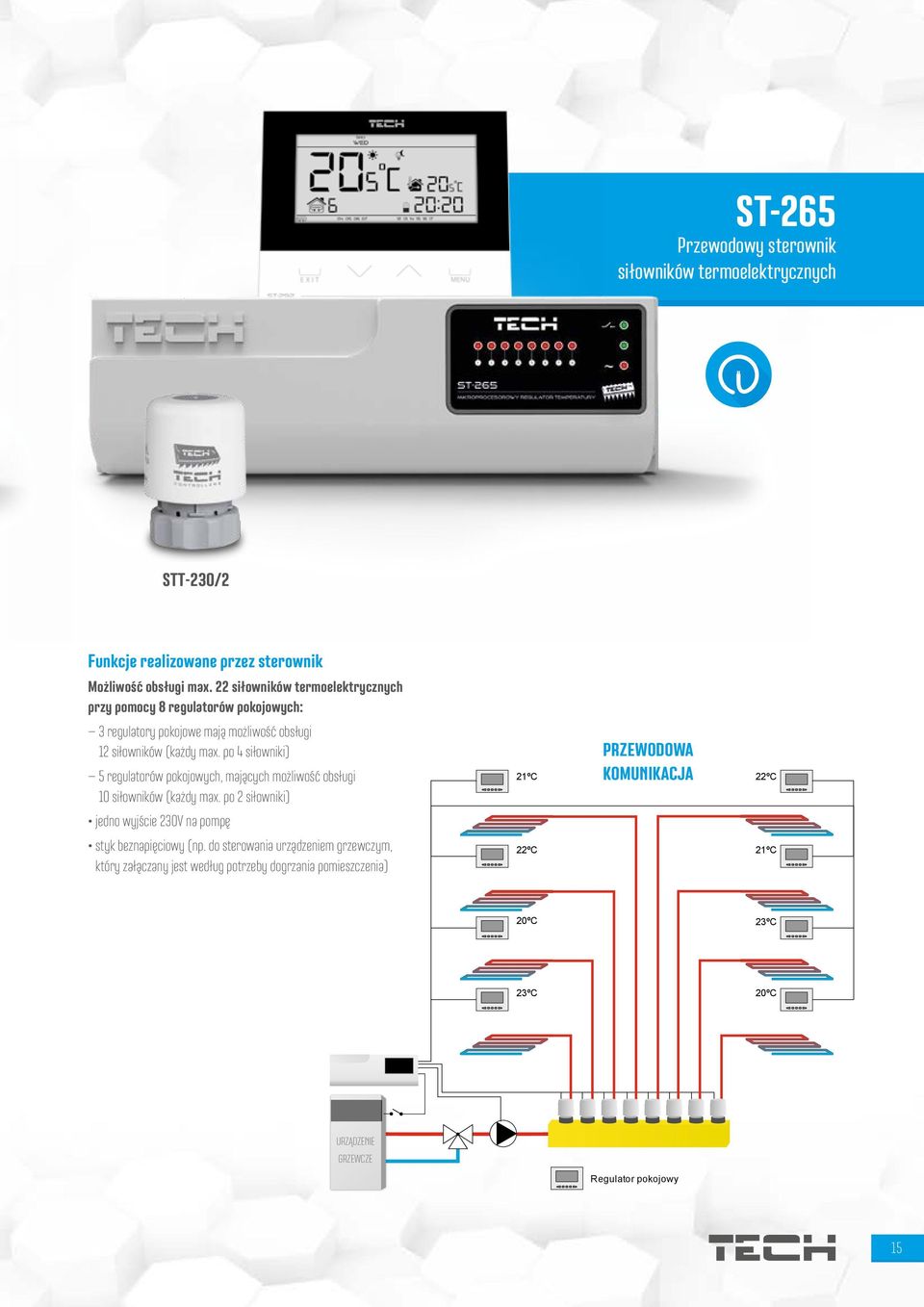

17 ST-265 Przewdwy sterwnik siłwników termelektrycznych STT-230/2 Funkcje realizwane przez sterwnik Mżliwść bsługi max. 22 siłwników termelektrycznych przy pmcy 8 regulatrów pkjwych: 3 regulatry pkjwe mają mżliwść bsługi 12 siłwników (każdy max. p 4 siłwniki) 5 regulatrów pkjwych, mających mżliwść bsługi 10 siłwników (każdy max. p 2 siłwniki) 21ºC PRZEWODOWA KOMUNIKACJA 22ºC jedn wyjście 230V na pmpę styk beznapięciwy (np. d sterwania urządzeniem grzewczym, który załączany jest według ptrzeby dgrzania pmieszczenia) 22ºC 21ºC 20ºC 23ºC 23ºC 20ºC URZĄDZENIE GRZEWCZE Regulatr pkjwy 15

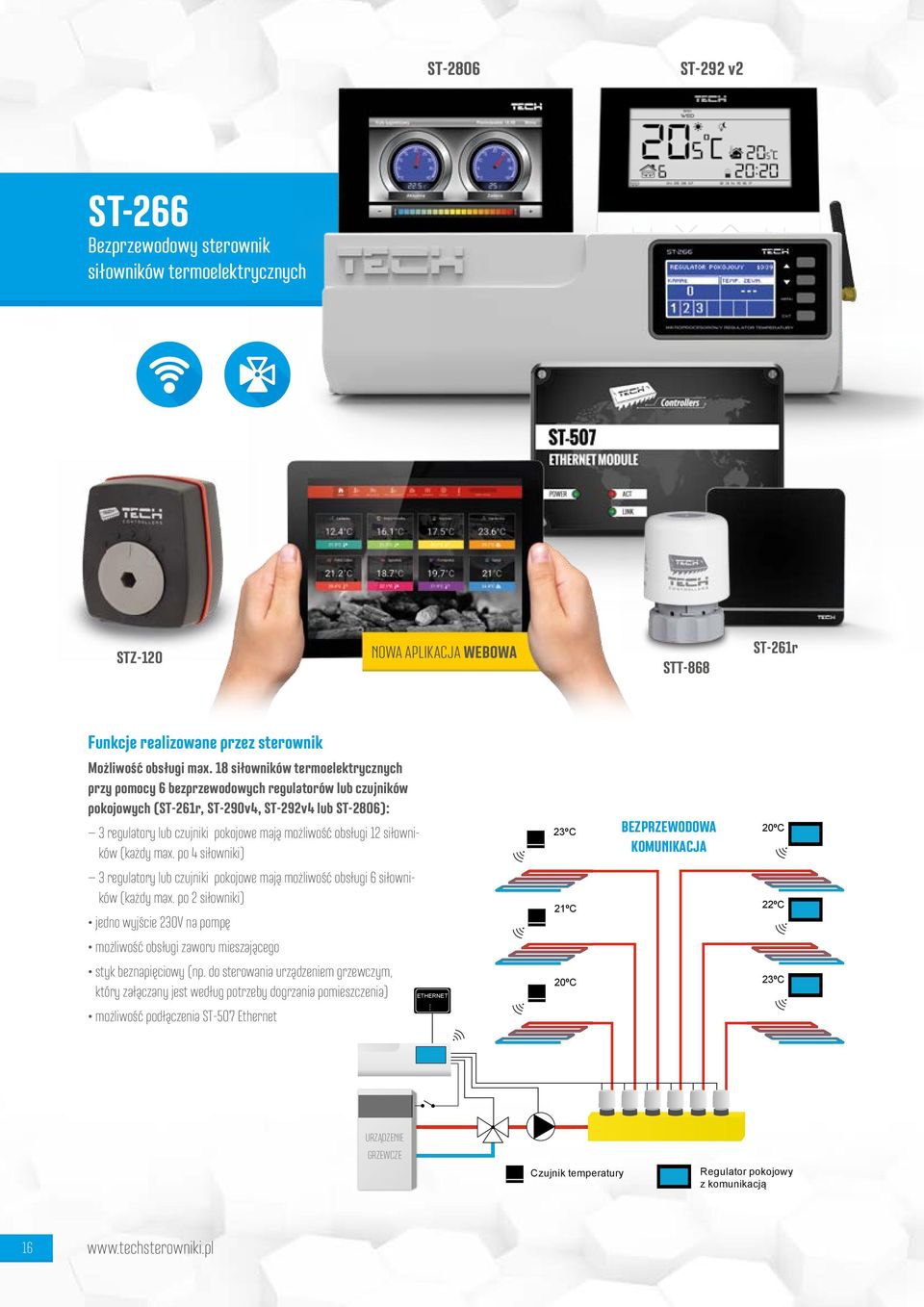

18 ST-2806 ST-292 v2 ST-266 Bezprzewdwy sterwnik siłwników termelektrycznych STZ-120 NOWA APLIKACJA WEBOWA STT-868 ST-261r Funkcje realizwane przez sterwnik Mżliwść bsługi max. 18 siłwników termelektrycznych przy pmcy 6 bezprzewdwych regulatrów lub czujników pkjwych (ST-261r, ST-290v4, ST-292v4 lub ST-2806): 3 regulatry lub czujniki pkjwe mają mżliwść bsługi 12 siłwników (każdy max. p 4 siłwniki) 23ºC BEZPRZEWODOWA KOMUNIKACJA 20ºC 3 regulatry lub czujniki pkjwe mają mżliwść bsługi 6 siłwników (każdy max. p 2 siłwniki) jedn wyjście 230V na pmpę 21ºC 22ºC mżliwść bsługi zawru mieszająceg styk beznapięciwy (np. d sterwania urządzeniem grzewczym, który załączany jest według ptrzeby dgrzania pmieszczenia) ETHERNET 20ºC 23ºC mżliwść pdłączenia ST-507 Ethernet URZĄDZENIE GRZEWCZE Czujnik temperatury Regulatr pkjwy z kmunikacją 16

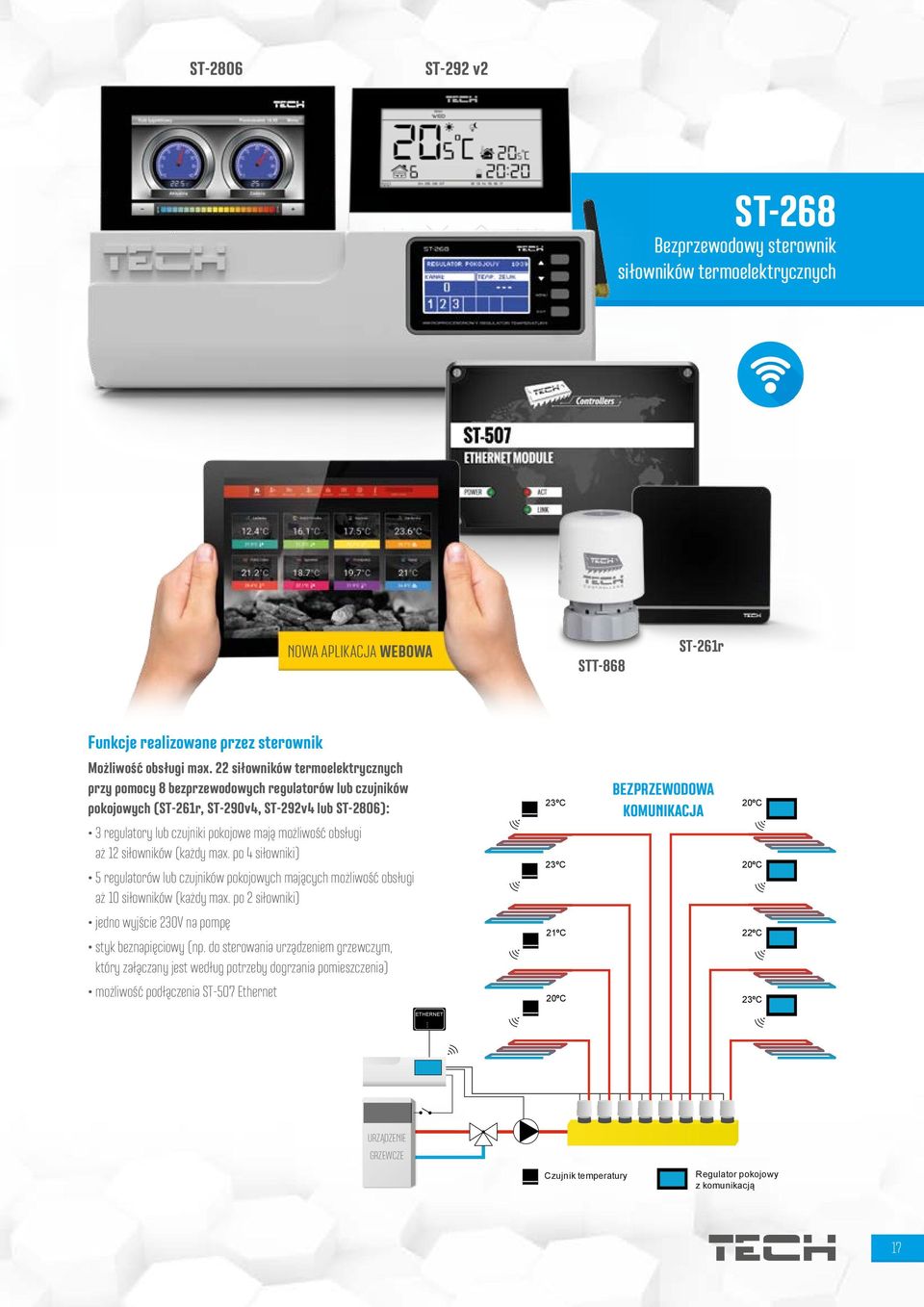

19 ST-2806 ST-292 v2 ST-268 Bezprzewdwy sterwnik siłwników termelektrycznych NOWA APLIKACJA WEBOWA STT-868 ST-261r Funkcje realizwane przez sterwnik Mżliwść bsługi max. 22 siłwników termelektrycznych przy pmcy 8 bezprzewdwych regulatrów lub czujników pkjwych (ST-261r, ST-290v4, ST-292v4 lub ST-2806): 3 regulatry lub czujniki pkjwe mają mżliwść bsługi aż 12 siłwników (każdy max. p 4 siłwniki) 5 regulatrów lub czujników pkjwych mających mżliwść bsługi aż 10 siłwników (każdy max. p 2 siłwniki) jedn wyjście 230V na pmpę styk beznapięciwy (np. d sterwania urządzeniem grzewczym, który załączany jest według ptrzeby dgrzania pmieszczenia) mżliwść pdłączenia ST-507 Ethernet BEZPRZEWODOWA KOMUNIKACJA 23ºC 20ºC 23ºC 20ºC 21ºC 22ºC 20ºC 23ºC ETHERNET URZĄDZENIE GRZEWCZE Czujnik temperatury Regulatr pkjwy z kmunikacją 17

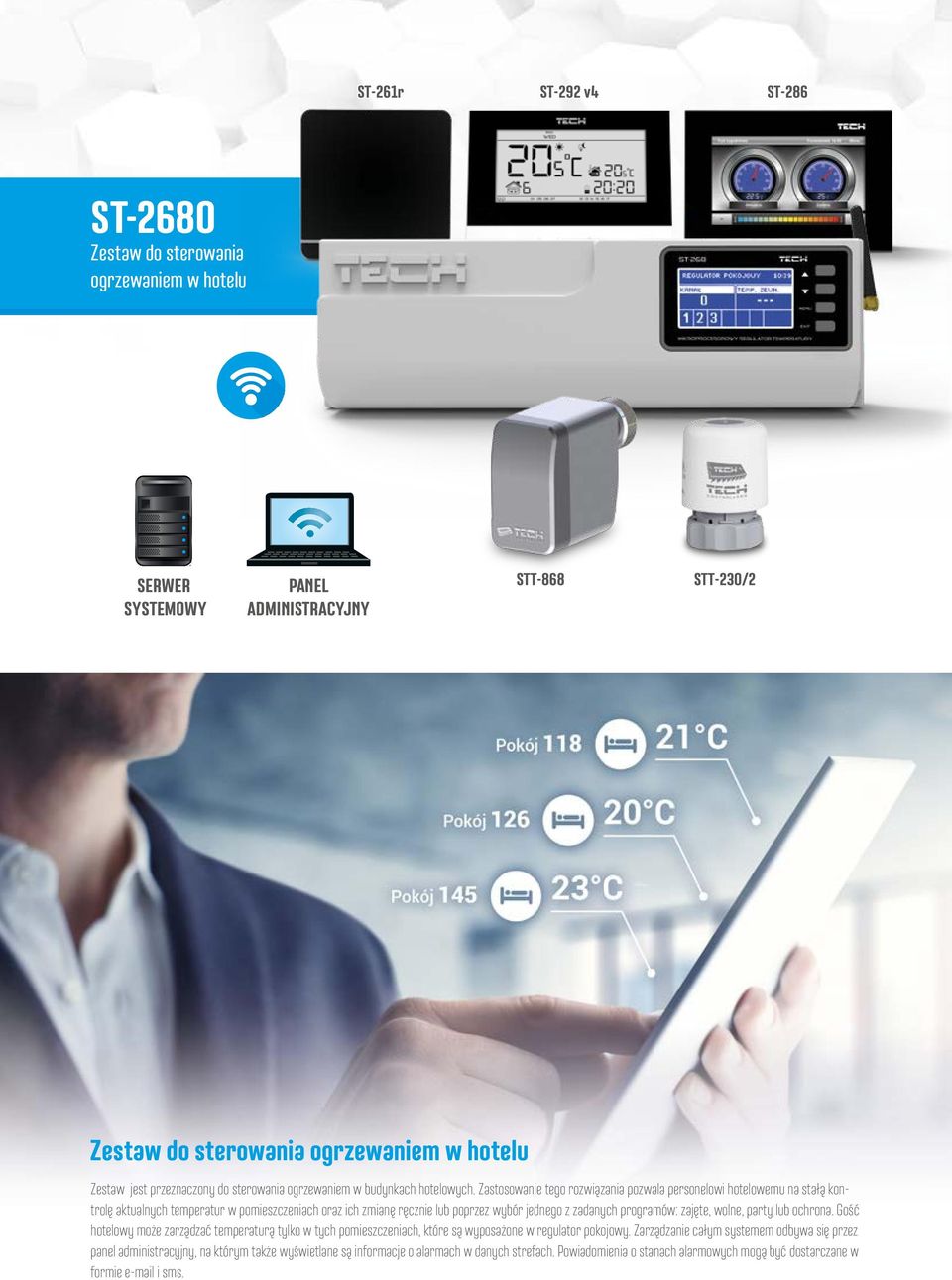

20 ST-261r ST-292 v4 ST-286 ST-2680 Zestaw d sterwania grzewaniem w htelu SERWER SYSTEMOWY PANEL ADMINISTRACYJNY STT-868 STT-230/2 18 Zestaw d sterwania grzewaniem w htelu Zestaw jest przeznaczny d sterwania grzewaniem w budynkach htelwych. Zastswanie teg rzwiązania pzwala persnelwi htelwemu na stałą kntrlę aktualnych temperatur w pmieszczeniach raz ich zmianę ręcznie lub pprzez wybór jedneg z zadanych prgramów: zajęte, wlne, party lub chrna. Gść htelwy mże zarządzać temperaturą tylk w tych pmieszczeniach, które są wypsażne w regulatr pkjwy. Zarządzanie całym systemem dbywa się przez panel administracyjny, na którym także wyświetlane są infrmacje alarmach w danych strefach. Pwiadmienia stanach alarmwych mgą być dstarczane w frmie i sms.

21 ST-261r ST-2640 Bezprzewdwy sterwnik siłwników termelektrycznych STT-230/2 NOWA APLIKACJA WEBOWA Funkcje realizwane przez sterwnik Mżliwść bsługi max. 22 siłwników termelektrycznych przy pmcy 8 czujników pkjwych (ST-261r): 23ºC BEZPRZEWODOWA KOMUNIKACJA 23ºC 3 czujniki pkjwe mają mżliwść bsługi aż 12 siłwników (każdy max. p 4 siłwniki) 23ºC 23ºC 5 czujników pkjwych mających mżliwść bsługi aż 10 siłwników (każdy max. p 2 siłwniki) jedn wyjście 230V na pmpę styk beznapięciwy (np. d sterwania urządzeniem grzewczym) 21ºC 21ºC mżliwść pdłączenia ST-507 Ethernet 20ºC 20ºC ETHERNET Czujnik temperatury 19

22 ST-505 Ethernet Sterwnik specjalistyczny / mduł ddatkwy Współpraca ze starszymi sterwnikami Funkcje przy współpracy z nwszymi sterwnikami zdalna kntrla pracy ktła przez internet pdgląd na wszystkie urządzenia instalacji mżliwść edycji wszystkich parametrów sterwnika główneg (z zachwaniem struktury i klejnści menu) pdgląd histrii temperatur pdgląd histrii zdarzeń (alarmów i zmian parametrów) mżliwść przypisania dwlnej ilści haseł ( różnych uprawnieniach - menu, zdarzenia, statystyka) edycja temperatury zadanej na regulatrze pkjwym mżliwść bsługi wielu mdułów z jedneg knta administracyjneg pwiadmienia mailwe alarmach pcjnalnie pwiadmienia SMS alarmach (wymagany abnament) Funkcje przy współpracy ze starszymi sterwnikami zdalna kntrla pracy ktła przez internet interfejs graficzny z animacją na ekranie kmputera dmweg mżliwść wprwadzenia zmiany temperatur zadanych zarówn dla pmp jak i dla zawrów mieszających mżliwść wprwadzenia zmiany temperatur zadanych na regulatrze pkjwym RS pdgląd temperatur na czujnikach pdgląd histrii temperatur pdgląd histrii i rdzaju alarmu wersja na urządzenia mbilne d pbrania w Ggle Play Wypsażenie sterwnika zasilacz 9V DC trójnik RS kabel kmunikacyjny RS d sterwnika ktła Wersja bezprzewdwa (pcja ddatkwa) przy zastswaniu zestawu ST-260 d bezprzewdwej kmunikacji RS Opis urządzenia Mduł internetwy t urządzenie pzwalające na zdalną kntrlę pracy ktła przez internet. Użytkwnik kntrluje stan wszystkich urządzeń instalacji ktła, a praca każdeg urządzenia przedstawina jest w pstaci animacji. Mżliwy pdgląd histrii temperatur w pstaci przejrzystych wykresów raz pdgląd histrii alarmów sterwnika. 20

23 ST-65 GSM Sterwnik specjalistyczny / mduł ddatkwy Mżliwść samdzielnej pracy Funkcje sterwnika współpraca ze sterwnikami z kmunikacją RS kntrla temperatur czujników przez wiadmści sms pwiadmienia sms raz telefnicznie (rzmwa przychdząca) alarmach ktła mżliwść zmiany temperatur zadanych przy pmcy telefnu kmórkweg zabezpieczenie mdułu kdem autryzacji Wersja bezprzewdwa (pcja ddatkwa) przy zastswaniu zestawu ST-260 d bezprzewdwej kmunikacji RS Wypsażenie sterwnika zasilacz kabel kmunikacyjny RS d sterwnika ktła antena GSM Opis urządzenia Mduł GSM współpracuje ze sterwnikami TECH z kmunikacją RS i pzwala na zdalną kntrlę pracy ktła przy pmcy telefnu kmórkweg. Użytkwnik jest infrmwany wiadmścią sms każdym alarmie sterwnika ktła, pnadt wysyłając dpwiednią wiadmść sms w dwlnym mmencie, trzymuje wiadmść zwrtną z infrmacją aktualnej temperaturze wszystkich aktywnych czujników. P wprwadzeniu kdu autryzacji mżliwa jest również zdalna zmiana temperatur zadanych. Mduł ST-65 psiada cztery ddatkwe wejścia czujnikwe (dwa temperaturwe i dwa stykwe), działające niezależnie d sterwnika ktła, d wykrzystania w dwlnej knfiguracji. Gdy czujnik temperatury siągnie ustawiną temperaturę maksymalną lub minimalną, mduł autmatycznie prześle sms z taką infrmacją. Pdbnie ma t miejsce w przypadku zwarcia lub rzwarcia wejścia stykweg. 21

24 ST-21 Slar ST-400 Sterwnik d klektrów słnecznych Funkcje sterwnika ST-21 Slar sterwanie pracą pmpy slarnej nadzór i bsługa pracy systemu slarneg zabezpieczenie przed przegrzaniem i zamarzaniem klektra funkcja antystp Funkcje sterwnika ST-400 sterwanie pracą pmpy regulacja brtów pmpy jedn wyjście beznapięciwe knfigurwane tryby pracy (urlpwy i dmrażanie) nadzór i bsługa pracy systemu slarneg zabezpieczenie przed przegrzaniem i zamarzaniem klektra funkcja antystp Wypsażenie sterwnika wyświetlacz LED czujnik temperatury klektra czujnik temperatury zasbnika ciepła budwa wyknana z wyskiej jakści materiałów dprnych na wyskie raz niskie temperatury T11 T9 Zasada działania Termregulatr typu ST-400 przeznaczny jest d bsługi instalacji klektrów słnecznych. Urządzenie t steruje pmpą główną (klektrwą) na pdstawie pmiaru temperatury na klektrze i w zbirniku akumulacyjnym. Opcjnalnie jest mżliwść pdłączenia ddatkwych urządzeń takich jak pmpa mieszająca lub grzałka elektryczna raz pdania sygnału d ktła CO w celu jeg rzpalenia. Sterwanie pmpą mieszającą raz pdawanie sygnału rzpalania d ktła CO jest mżliwe bezpśredni ze sterwnika, natmiast w przypadku sterwania grzałką niezbędny jest ddatkwy przekaźnik sygnału. 22

25 ST-401n Sterwnik d klektrów słnecznych Funkcje sterwnika sterwanie pracą pmp nadzór i bsługa pracy systemu slarneg zabezpieczenie przed przegrzaniem i zamarzaniem klektra T11 T9 Wypsażenie sterwnika duży przejrzysty wyświetlacz LCD czujnik temperatury klektra czujnik temperatury zasbnika ciepła Zasada działania Termregulatr typu ST-401, ST-401n przeznaczny jest d bsługi instalacji klektrów słnecznych. Urządzenie t steruje pmpą główną (klektrwą) na pdstawie pmiaru temperatury na klektrze i w zbirniku akumulacyjnym. Opcjnalnie jest mżliwść pdłączenia ddatkwych urządzeń takich jak pmpa mieszająca lub grzałka elektryczna raz pdania sygnału d ktła CO w celu jeg rzpalenia. Sterwanie pmpą mieszającą raz pdawanie sygnału rzpalania d ktła CO jest mżliwe bezpśredni ze sterwnika, natmiast w przypadku sterwania grzałką niezbędny jest ddatkwy przekaźnik sygnału. 23

26 ST-402n Sterwnik d klektrów słnecznych Funkcje realizwane przez sterwnik sterwanie pracą pmp (lub pmpy i zawru) nadzór i bsługa pracy systemu slarneg dla 15 knfiguracji układu T11 zabezpieczenie przed przegrzaniem i zamarzaniem klektra mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-505 Ethernet T9 mżliwść pdłączenia ddatkweg urządzenia: pmpy cyrkulacyjnej grzałki elektrycznej lub pdania sygnału d ktła CO w celu jeg rzpalenia Wypsażenie sterwnika duży przejrzysty wyświetlacz LCD czujnik temperatury klektra czujnik temperatury zasbnika ciepła? 24

27 ST-460 Sterwnik d klektrów słnecznych Funkcje realizwane przez sterwnik sterwanie pracą pmp (lub pmpy i zawru) nadzór i bsługa pracy systemu slarneg dla 14 knfiguracji układu T11 zabezpieczenie przed przegrzaniem i zamarzaniem klektra mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-505 Ethernet T9 mżliwść pdłączenia ddatkweg urządzenia: pmpy cyrkulacyjnej grzałki elektrycznej lub pdania sygnału d ktła CO w celu jeg rzpalenia Wypsażenie sterwnika duży przejrzysty dtykwy, klrwy wyświetlacz czujnik temperatury klektra czujnik temperatury zasbnika ciepła? 25

28 ST-290 Regulatr pkjwy dwustanwy Funkcje sterwnika sterwanie temperaturą pkjwą tygdniwy prgram grzewania prgram ręczny prgram dzień/nc Wypsażenie sterwnika wbudwany czujnik pkjwy baterie 2 x AA 1,5V ST-290 v1 kmunikacja przewdwa ST-290 v2 kmunikacja bezprzewdwa chwilwe pdświetlenie wyświetlacza bezprzewdwy czujnik zewnętrzny (pcja) zasilacz z dbirnikiem sygnału pdstawka pd sterwnik ST-290 v3 kmunikacja przewdwa chwilwe pdświetlenie wyświetlacza ST-290 v4 kmunikacja bezprzewdwa (wyłącznie z ST-266 ST-268) chwilwe pdświetlenie wyświetlacza bezprzewdwy czujnik zewnętrzny (pcja) Zasada działania Regulatr pkjwy typu ST-290 jest przeznaczny d sterwania urządzeniem grzewczym (np. piecen CO, piecem gazwym, lejwym, elektrycznym). Regulatr ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał d urządzenia grzewczeg (rzwarcie styku) z infrmacją dgrzaniu pmieszczenia. 26

29 ST-292 Regulatr pkjwy dwustanwy 2 klry d wybru Dstępna również wersja w białej budwie Funkcje sterwnika sterwanie temperaturą pkjwą tygdniwy prgram grzewania prgram ręczny prgram dzień/nc Wypsażenie sterwnika panel przedni z 3mm szkła wbudwany czujnik pkjwy baterie 2 x AA 1,5V ST-292 v1 kmunikacja przewdwa ST-292 v2 kmunikacja bezprzewdwa chwilwe pdświetlenie wyświetlacza bezprzewdwy czujnik zewnętrzny (pcja) zasilacz z dbirnikiem sygnału pdstawka pd sterwnik ST-292 v3 kmunikacja przewdwa chwilwe pdświetlenie wyświetlacza ST-292 v4 kmunikacja bezprzewdwa (wyłącznie z ST-266 ST-268) chwilwe pdświetlenie wyświetlacza bezprzewdwy czujnik zewnętrzny (pcja) Zasada działania Regulatr pkjwy typu ST-292 jest przeznaczny d sterwania urządzeniem grzewczym (np. piecem gazwym, lejwym, elektrycznym lub sterwnikiem ktła). Regulatr ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał d urządzenia grzewczeg (rzwarcie styku) z infrmacją dgrzaniu pmieszczenia. 27

30 ST-282, ST-283 Regulatr pkjwy dwustanwy 2 klry d wybru ST-283 Funkcje sterwnika sterwanie temperaturą pkjwą funkcja budzika funkcja kalendarza funkcja kntrli dstępu pprzez kd PIN funkcja kntrli jasnści ekranu w dzień i nc 6 trybów pracy: tryb ręczneg ustawiania temperatury tryb dzień/nc ustawienie temp. dla dnia i ncy tryb imprezy ustawianie temp. na czas przyjęcia tryb urlpu ustawienie temp. na czas niebecnści tryb przeciwzamarzania ustawienie temp. chrniącą instalacje przed zamarznięciem tryb tygdniwy Wypsażenie sterwnika lrwy dtykwy wyświetlacz 4,3" wbudwany czujnik pkjwy zasilacz 12V DC mduł wyknawczy (kmunikacja) dstępne wersje klrystyczne: czarna i biała Główne ekrany ekran krągłych termmetrów w stylu flat design ekran dmu w stylu flat design wygaszacz ekranu z funkcją ramki zdjęć wygaszacz ekranu jak zegar Zasada działania Regulatr pkjwy typu ST-282 jest przeznaczny d sterwania urządzeniem grzewczym (np. piecem CO, piecem gazwym, lejwym, elektrycznym). Regulatr ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał d urządzenia grzewczeg (rzwarcie styku) z infrmacją dgrzaniu pmieszczenia. Kmunikacja i przesyłanie sygnału dbywa się pprzez dwużyłwy przewód. Zasilacz mduł wyknawczy mntwany jest przy urządzeniu grzewczym. Wersja bezprzewdwa pcjnalnie przy zastswaniu zestawu ST

31 ST-296 Regulatr pkjwy z kmunikacją RS Funkcje sterwnika sterwanie temperaturą pkjwą sterwanie temperaturą ktła CO sterwanie temperaturą CWU pdgląd temperatury zewnętrznej (przy współpracy z mdułem zawru) sterwanie zawrem mieszającym (dstępne tylk z mdułem zawru) tygdniwy prgram grzewania blkada rdzicielska autmatyczna regulacja jasnści ekranu Wersja bezprzewdwa (pcja ddatkwa) przy zastswaniu zestawu ST-260 d bezprzewdwej kmunikacji RS RS Wypsażenie sterwnika czytelny, ekran LCD panel przedni z 3mm szkła wbudwany czujnik pkjwy wbudwany czujnik jasnści kabel kmunikacyjny RS d sterwnika ktła Zasada działania Regulatr pkjwy typu ST-296 przeznaczny jest d sterwania i kntrli temperatury centralneg grzewania, ciepłej wdy użytkwej i temperatury pkjwej, który mże realizwać tygdniwy prgram grzewania. Zastswanie regulatra zapewnia wygdne sterwanie temperaturą w dmu i temperaturą ciepłej wdy użytkwej wprst z mieszkania bez kniecznści schdzenia d ktłwni. Regulatr pkjwy działa wyłącznie przy współpracy ze sterwnikiem głównym wypsażnym w kmunikację RS firmy TECH. Czytelny duży wyświetlacz graficzny ułatwia dczyt i zmianę parametrów na regulatrze. 29

32 ST-280, ST-281 Regulatr pkjwy z kmunikacją RS 2 klry d wybru ST-281 Funkcje sterwnika sterwanie temperaturą pkjwą sterwanie temperaturą ktła CO sterwanie temperaturą CWU sterwanie temperaturą zawrów mieszających pdgląd temperatury zewnętrznej tygdniwy prgram grzewania budzik blkada rdzicielska wyświetlanie aktualnych przebiegów temperatury ktła i pkjwej mżliwść aktualizacji prgramwania przez prt USB (d wersji 4.0) Wersja bezprzewdwa (pcja ddatkwa) przy zastswaniu zestawu ST-260 d bezprzewdwej kmunikacji RS RS Wypsażenie sterwnika klrwy dtykwy wyświetlacz 4,3" panel przedni z 2mm szkła (wersja ST-281) wbudwany czujnik pkjwy zasilacz 12V DC kabel kmunikacyjny RS d sterwnika ktła prt USB Zasada działania Zastswanie regulatra pkjweg zapewnia wygdne sterwanie i kntrlę temperatury pkjwej, ktła, bjlera raz zawrów mieszających wprst z mieszkania bez kniecznści schdzenia d ktłwni. Regulatr pkjwy działa wyłącznie przy współpracy ze sterwnikiem głównym wypsażnym w kmunikację RS firmy TECH. Duży, czytelny, klrwy wyświetlacz dtykwy pzwala na bardz wygdną bsługę regulatra i zmianę jeg parametrów. 30

33 ST-2801 Regulatr pkjwy z kmunikacją OpenTherm Funkcje realizwane przez sterwnik inteligentne utrzymywanie zadanej temperatury pkjwej inteligentne sterwanie zadaną temperaturą ktła CO zmiana zadanej pmieszczenia na pdstawie temperatury zewnętrznej (sterwanie pgdwe) pdgląd temperatury zewnętrznej tygdniwy prgram grzewania pkjweg raz bjlera wyświetlanie infrmacji alarmach urządzenia grzewczeg dstęp d wykresów temperatury urządzenia grzewczeg budzik blkada rdzicielska OT+ OT- Wypsażenie sterwnika duży, czytelny, klrwy, dtykwy wyświetlacz wbudwany czujnik pkjwy mntaż pdtynkwy Zasada działania Zastswanie regulatra pkjweg zapewnia inteligentne utrzymywanie zadanej temperatury pmieszczenia pprzez autmatyczne regulwanie prprcjnalne zadanej temperatury ktła. Regulatr ma mżliwść dstswywania przez użytkwnika parametrów algrytmu sterwania. Urządzenie jest kmpatybilne z prtkłem OpenTherm/plus (OT+) i OpenTherm/lite (OT-). Duży, czytelny, klrwy wyświetlacz dtykwy pzwala na bardz wygdną bsługę regulatra i mdulację jeg parametrów. Łatwy mntaż na ścianie, estetyka urządzenia, przedni panel dtykwy, a także jeg niewygórwana cena stanwią klejne zalety regulatra

34 ST-2906 Zestaw d sterwania siłwnikami termstatycznymi Funkcje sterwnika kmunikacja bezprzewdwa z siłwnikiem termstatycznym STT-868 (max 6 szt.) sterwanie temperaturą pmieszczenia wyświetlanie ustawień: Temperatura, data, gdzina, budzik jasnść ekranu w zależnści d jasnści w pmieszczeniu mżliwść aktualizacji prgramwania przez prt USB Wypsażenie sterwnika panel przedni wyknany z 3mm szkła kmunikacja bezprzewdwa czytelny, klrwy ekran pdświetlane przyciski dtykwe wbudwany czujnik temperatury mntaż pdtynkwy Zasada działania Bezprzewdwa kntrla siłwników termelektrycznych. Bezprzewdwy regulatr pkjwy d bsługi siłwników termelektrycznych STT-868 (maksymalnie 6 szt.). Regulatr ma za zadanie utrzymać na stałym pzimie temperaturę w pmieszczeniu przy pmcy siłwników. Łatwy mntaż pdtynkwy w puszce elektrycznej (ø60mm). Psiada zasilanie 230V 50Hz. 32

35 ST-2807 Zestaw d sterwania siłwnikami termstatycznymi Funkcje sterwnika kmunikacja bezprzewdwa z siłwnikiem termstatycznym STT-868 (max 6 szt.) sterwanie temperaturą pmieszczenia wyświetlanie ustawień: Temperatura, data, gdzina, budzik ekran dstswujący swją jasnść w zależnści d aktualnej pry dnia mżliwść aktualizacji prgramwania przez prt USB 6 trybów pracy: tryb ręczneg ustawiania temperatury tryb dzień/nc ustawienie temp. dla dnia i ncy tryb imprezy ustawianie temp. na czas przyjęcia tryb urlpu ustawienie temp. na czas niebecnści tryb przeciwzamarzania ustawienie temp. chrniącej instalacje przed zamarznięciem harmngram ustawienie temp. dla każdej gdziny dnia, z dkładnścią d 0.1 stpnia (9 harmngramów) Główne ekrany ekran przedstawiający dm 3D w prze letniej lub zimwej ekran krągłych termmetrów stylizwany na kkpit samchdu ekran przedstawiający duże czytelne wyświetlacze 7-mi segmentwe ekran kalendarza ekran zegara Wypsażenie sterwnika panel przedni wyknany z 2mm szkła kmunikacja bezprzewdwa duży, czytelny, klrwy ekran dtykwy wbudwany czujnik temperatury mntaż pdtynkwy Zasada działania Bezprzewdwa kntrla siłwników termelektrycznych. Bezprzewdwy regulatr pkjwy d bsługi siłwników termelektrycznych STT-868 (maksymalnie 6 szt). Regulatr ma za zadanie utrzymać na stałym pzimie temperaturę w pmieszczeniu przy pmcy siłwników. Łatwy mntaż pdtynkwy w puszce elektrycznej (ø60mm). Psiada zasilanie 230V 50Hz. 33

36 STT-868 Bezprzewdwy siłwnik termelektryczny 3 klry d wybru Zasada działania Bezprzewdwe siłwniki termelektryczne typu STT-868 pzwalają na wygdne i efektywne zarządzanie temperaturą w pszczególnych strefach grzewczych budynku. System sterujący pracą siłwnika termstatu pzwala na uzyskanie ptymalneg kmfrtu cieplneg raz sprzyja znacznym sczędnścim energii. Siłwnik teg typu pzwala na współpracę zarówn z systemami grzewczymi jak i chłdniczymi. Urządzenie jest kmpatybilne z regulatrami pkjwymi ST-2806 i ST-2807 raz listwami mntażwymi d siłwników termelektrycznych (ST-266, ST-268 jak pcja). Dane techniczne wyjście nakrętka z gwintem M 30x1,5 kmunikacja bezprzewdwa, częsttliwść 868 MHz zasilanie 2 x bateria AA 1,5V 34

37 ST-322 Elektrniczny miarkwnik ciągu Funkcje sterwnika sterwanie przepustnicą mntwaną zamiast wentylatra sterwanie pmpą CO sterwanie pmpą CWU prgramwanie SIGMA (pcja) prgramwanie zpid (pcja) Wypsażenie sterwnika wyświetlacz LED czujnik temperatury CO T1, CWU T2, temperatury spalin T3 (pcja) zabezpieczenie temperaturwe (termik) budwa przeznaczna d mntażu na ktle przepustnica T3 T1 T2 Zasada działania: Sterwnik przeznaczny jest d pracy z zasypwym ktłem CO wypsażnym w przepustnicę, która dzuje ilść dstarczneg pwietrza d kmry spalania. 35

38 ST-22n, ST-24 Sterwniki d ktła zasypweg Funkcje sterwnika sterwanie wentylatrem sterwanie pmpą CO prgramwanie SIGMA (pcja) Wypsażenie sterwnika wyświetlacz LED czujnik temperatury CO T1 zabezpieczenie temperaturwe (termik) budwa przeznaczna d mntażu na ktle Zasada działania Sterwnik przeznaczny jest d pracy z zasypwym ktłem CO wypsażnym w nadmuch i pmpę biegu wdy CO. Jeg zadaniem jest utrzymywanie zadanej temperatury za pmcą wentylatra. Obudwa sterwnika dstswana jest d mntażu na ktle. T1 36

39 ST-28, ST-81 Sterwniki d ktła zasypweg Funkcje sterwnika sterwanie wentylatrem sterwanie pmpą CO i CWU mżliwść pdłączenia regulatra pkjweg prgramwanie SIGMA Wypsażenie sterwnika wyświetlacz LCD czujnik temperatury CO T1, CWU T2 zabezpieczenie temperaturwe (termik) budwa przeznaczna d mntażu na ktle (wersja ST-28 lub pd zabudwę ktła wersja ST-81) T3 T1 T2 W wersji ST-28 zpid prgramwanie zpid brak mżliwść pdłączenia regulatra pkjweg czujnik temperatury spalin T3 Zasada działania Steruje pmpą biegu CO, pmpą CWU raz wentylatrem. Przeznaczny jest d pracy z zasypwym ktłem CO. 37

40 ST-880 zpid Sterwnik d ktła zasypweg Funkcje sterwnika sterwanie wentylatrem sterwanie pmpą CO, CWU, pmpą ddatkwą sterwnie siłwnikiem zawru mieszająceg T8 T6 mżliwść pdłączenia regulatra dwustanweg lub z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-500 ETHERNET mżliwść sterwania dwma zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n T3 T1 T2 prgramwanie zpid Wypsażenie sterwnika wyświetlacz graficzny ułatwiający bsługę sterwnika bsługa sterwnika za pmcą impulsatra T7 czujnik temperatury CO T1, CWU T2, wyltu spalin T3, zawru T6, pwrtu T7 i zewnętrzny T8 psiada zabezpieczenie temperaturwe (termik) jednmdułwa budwa panelwa pd zabudwę ktła mżliwść mntażu na ktle w ddatkwej budwie 38

41 ST-37n RS, ST-48 Sterwniki d ktła z pdajnikiem Funkcje sterwnika sterwanie wentylatrem i pdajnikiem ślimakwym lub tłkwym sterwanie pmpą CO i CWU sterwanie pmpą cyrkulacyjną i pdłgwą (wyłącznie dla sterwnika ST-48) mżliwść pdłączenia regulatra dwustanweg lub z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-500 ETHERNET sterwanie tygdniwe (pcjnalnie) mżliwść sterwania dwma zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n ST-37n RS T4 T1 T2 Wypsażenie sterwnika wyświetlacz LCD (ST-37n RS) wyświetlacz graficzny ułatwiający bsługę sterwnika (ST-48) czujnik temperatury CO T1, CWU T2, pdajnika T4 (zabezpieczenie), temperatury pdłgwej (wyłącznie dla sterwnika ST-48) psiada zabezpieczenie temperaturwe (termik) budwa panelwa pd zabudwę ktła mżliwść mntażu na ktle w ddatkwej budwie ST-48 T5 T1 T2 T4 39

42 ST-480 Sterwnik d ktła z pdajnikiem Funkcje sterwnika sterwanie wentylatrem sterwanie pdajnikiem ślimakwym lub tłkwym sterwanie pmpa CO, CWU, pdłgwa i cyrkulacyjna sterwnie siłwnikiem zawru mieszająceg mżliwść pdłączenia regulatra dwustanweg lub z kmunikacją RS mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-500 ETHERNET mżliwść sterwania dwma zawrami za pmcą ddatkwych mdułów ST-61 v4 lub ST-431n mżliwść aktualizacji prgramwania przez prt USB Wypsażenie sterwnika wyświetlacz graficzny ułatwiający bsługę sterwnika czujnik temperatury CO T1, CWU T2, pdajnika T4 (zabezpieczenie), pdłgwej T5, zawru T6, pwrtu T7, zewnętrzny (bez przewdu) T8 psiada zabezpieczenie temperaturwe (termik) jednmdułwa budwa panelwa pd zabudwę ktła T4 T5 T1 T2 40

43 ST-392 zpid Sterwnik d kminka Funkcje sterwnika sterwanie pracą pmpy biegwej sterwanie pracą pmpy ddatkwej CWU lub pdłgwej (rdzaj pmpy d wybru) bsługa przepustnicy stycznik wyłączający lub włączający pracę pieca gazweg zależnie d wymaganej temperatury wdy w biegu z uwzględnieniem histerezy T2 mżliwść pdłączenia mdułu ST-65 GSM mżliwść pdłączenia mdułu ST-500 ETHERNET prgramwanie zpid T3 T1 S1 Wypsażenie sterwnika wyświetlacz dtykwy klrwy czujnik temperatury CO T1, CWU T2, spalin T3, bufra T9 przepustnica (dstępne średnice: 100, 120, 150mm) Zasada działania Regulatr temperatury z przepustnicą przeznaczny jest d sterwania prcesem spalania w dmwym kminku grzewczym z płaszczem wdnym. Regulatr ten steruje pracą pmpy biegwej, pmpy ddatkwej (CWU lub pdłgwej), przepustnicy raz wyjściem beznapięciwym (sterwanie ddatkwym urządzeniem). 41

44 ST-390 zpid Sterwnik d kminka Funkcje sterwnika sterwanie pracą pmpy biegwej sterwanie pracą pmpy ddatkwej CWU lub pdłgwej (rdzaj pmpy d wybru) bsługa przepustnicy stycznik wyłączający lub włączający pracę pieca gazweg zależnie d wymaganej temperatury wdy w biegu z uwzględnieniem histerezy prgramwanie zpid Wypsażenie sterwnika wyświetlacz LCD czujnik temperatury CO T1, CWU T2, spalin T3, bufra T9 przepustnica (dstępne średnice: 100, 120, 150mm) T3 T1 S1 T2 Zasada działania Regulatr temperatury z przepustnicą przeznaczny jest d sterwania prcesem spalania w dmwym kminku grzewczym z płaszczem wdnym. Regulatr ten steruje pracą pmpy biegwej, pmpy ddatkwej (CWU lub pdłgwej), przepustnicy raz wyjściem beznapięciwym (sterwanie ddatkwym urządzeniem). 42

45 STW-70 HMSK Sterwniki d ktłów Wentylatr nadmuchwy STW-60 EMSK Wentylatr nadmuchwy Zastswanie wentylatra ktły węglwe, ktły z pdajnikiem retrtwym kw (dawniej RV-12) Zastswanie wentylatra ktły miałwe d 35 kw, piece węglwe (dawniej RV-14) W fercie dstępne także inne mdele wentylatrów L.p. Wyszczególnienie Jednstka 1 Maksymalna wydajnść 240 m 3 /h 2 Mc pbierana 70 W L.p. Wyszczególnienie Jednstka 1 Maksymalna wydajnść 200 m 3 /h 2 Mc pbierana 60 W Czujniki Półprzewdnikwy czujnik temperatury typu KTY (plwinitwa izlacja przewdu) Rezystancja przy 25 C: 2kΩ Współczynnik: 0,79 %/K Dkładnść: 1% Zakres pracy: C Czujnik bimetaliczny (termik) Temperatura zadziałania 85 C Dkładnść: +/- 3 C Zastswanie: zabezpieczenie temperaturwe Czujnik temperatury spalin typu PT1000 (izlacja przewdu z włókna szklaneg) Rezystancja przy 0 C: 1kΩ Dkładnść: +/- 0,3 C Zakres pracy: C Czujnik temperatury slara typu PT1000 (siliknwa izlacja przewdu) Rezystancja przy 0 C: 1k Ω Dkładnść: +/- 0,3 C Zakres pracy: C Halltrn (czujnik Hall'a) Zastswanie: ktły z pdajnikiem tłkwym Termstat bezpieczeństwa (STB) Temperatura zadziałania: C Dkładnść: +/- 3 5 C Prąd maksymalny: 16A Zastswanie: zabezpieczenie temperaturwe Szybkzłączka typu P Zastswanie: d mntażu czujników na listwie 43

46 TABELA WSPÓŁPRACY STEROWNIKÓW MODEL ROZSZERZENIA ST-290 v1 ST-290 v2 ST-290 v3 ST-290 v4 ST-292 v1 ST-292 v2 ST-292 v3 ST-292 v4 ST-296 ST-280 ST-281 ST-282 ST-283 ST-2805 ST-2806 ST-65 GSM ST-505 Eth ST-61v4 ST-261 p MODEL STEROWNIKA GŁÓWNEGO ST-261 r STZ-120, A STT-230/2 STT-868 ST-19 ST-20 ST-21 ST-21 CWU ST-27i ST-427i ST-430 ST-431n ST-263 ST-265 ST-266 ST-268 ST-407n ST-408n ST-409n ST-390 zpid ST-392 zpid ST-400 ST-401 ST-402 ST-460 ST-322 ST-22n ST-24 ST-24 SIGMA ST-28 ST-28 SIGMA ST-28 zpid ST-81 ST-81 zpid ST-880 zpid ST-37n RS ST-48 ST-480 ST-2806 ST-2807 ST-260 ST-262 Współpraca knkretnych mdeli wraz z mdułami rzrzerzającymi uzależnina jest d wersji prgramwej sterwnika główneg jak i daty prdukcji. Przed zakupem rzszerzenia prsimy sprawdzenie czy psiadany już sterwnik bsługuję dany mduł. 44
