1 KOTŁY NA PALIWA STAŁE PODAJNIKOWE INNOWACJA W KAŻDYM CALU Jedyne w Plsce, pdajnikwe ktły z Hydraulicznym Zestawem Pdłączeniwym i regulacją pgdwą Mżliwść zakupu ktła: bez Hydrauliczneg Zestawu Pdłączeniweg z Hydraulicznym Zestawem Pdłączeniwym i z 5 letnią gwarancją na wymiennik ktła Dceniają nas fachwcy raz użytkwnicy 1sze Knsumencki Lider Jakści Złty Instalatr W CENIE KOTŁA Wydanie 03/016

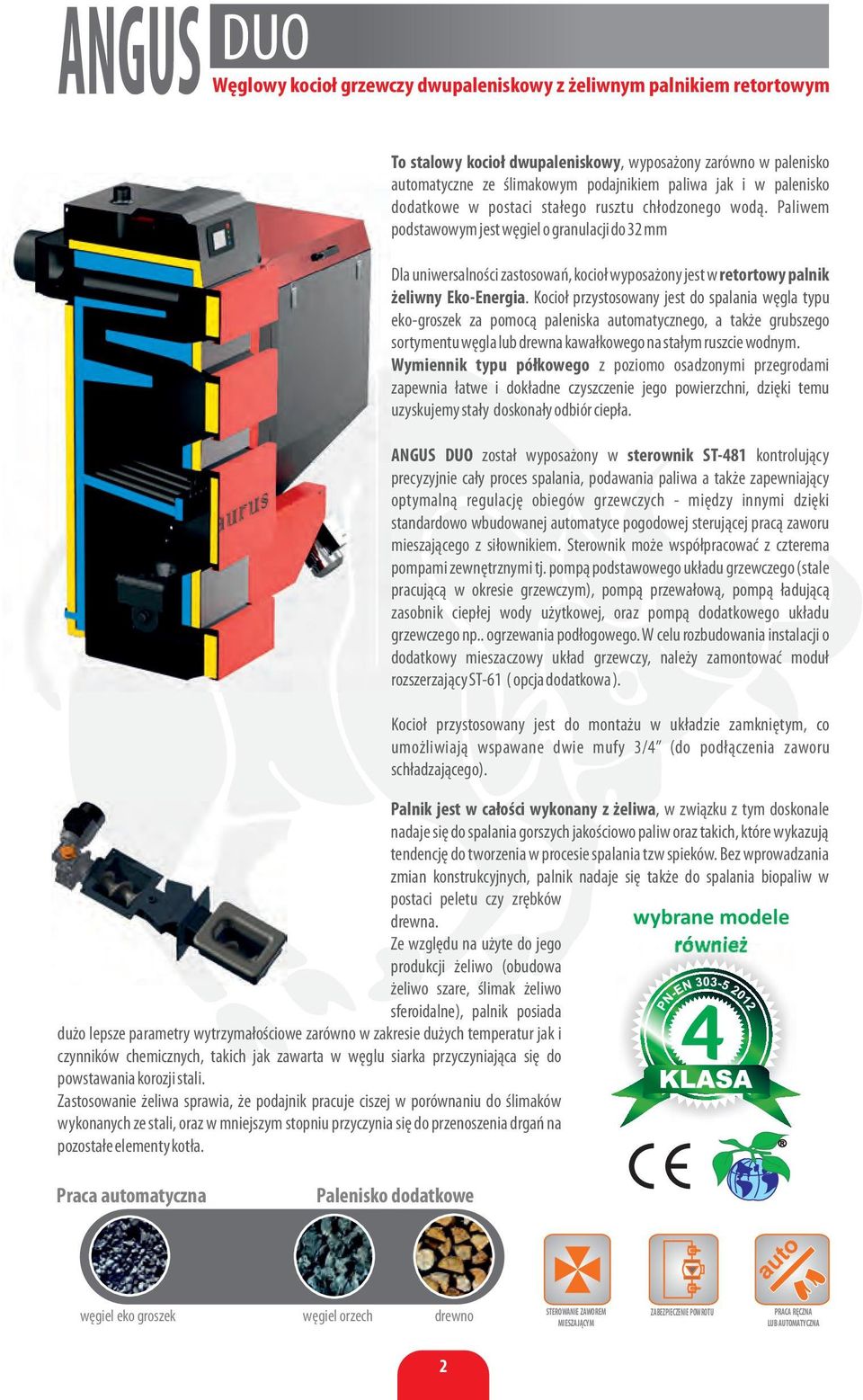

2 ANGUS DUO Węglwy kcił grzewczy dwupaleniskwy z żeliwnym palnikiem retrtwym pstaci peletu czy zrębków drewna. Ze względu na użyte d jeg prdukcji żeliw (budwa żeliw szare, ślimak żeliw sferidalne), palnik psiada duż lepsze parametry wytrzymałściwe zarówn w zakresie dużych temperatur jak i czynników chemicznych, takich jak zawarta w węglu siarka przyczyniająca się d pwstawania krzji stali. Zastswanie żeliwa sprawia, że pdajnik pracuje ciszej w prównaniu d ślimaków wyknanych ze stali, raz w mniejszym stpniu przyczynia się d przenszenia drgań na pzstałe elementy ktła. T stalwy kcił dwupaleniskwy, wypsażny zarówn w palenisk autmatyczne ze ślimakwym pdajnikiem paliwa jak i w palenisk ddatkwe w pstaci stałeg rusztu chłdzneg wdą. Paliwem pdstawwym jest węgiel granulacji d 3 mm Dla uniwersalnści zastswań, kcił wypsażny jest w retrtwy palnik żeliwny EkEnergia. Kcił przystswany jest d spalania węgla typu ekgrszek za pmcą paleniska autmatyczneg, a także grubszeg srtymentu węgla lub drewna kawałkweg na stałym ruszcie wdnym. Wymiennik typu półkweg z pzim sadznymi przegrdami zapewnia łatwe i dkładne czyszczenie jeg pwierzchni, dzięki temu uzyskujemy stały dsknały dbiór ciepła. ANGUS DUO zstał wypsażny w sterwnik ST481 kntrlujący precyzyjnie cały prces spalania, pdawania paliwa a także zapewniający ptymalną regulację biegów grzewczych między innymi dzięki standardw wbudwanej autmatyce pgdwej sterującej pracą zawru mieszająceg z siłwnikiem. Sterwnik mże współpracwać z czterema pmpami zewnętrznymi tj. pmpą pdstawweg układu grzewczeg (stale pracującą w kresie grzewczym), pmpą przewałwą, pmpą ładującą zasbnik ciepłej wdy użytkwej, raz pmpą ddatkweg układu grzewczeg np.. grzewania pdłgweg. W celu rzbudwania instalacji ddatkwy mieszaczwy układ grzewczy, należy zamntwać mduł rzszerzający ST61 ( pcja ddatkwa ). Kcił przystswany jest d mntażu w układzie zamkniętym, c umżliwiają wspawane dwie mufy 3/4 (d pdłączenia zawru schładzająceg). Palnik jest w całści wyknany z żeliwa, w związku z tym dsknale nadaje się d spalania grszych jakściw paliw raz takich, które wykazują tendencję d twrzenia w prcesie spalania tzw spieków. Bez wprwadzania zmian knstrukcyjnych, palnik nadaje się także d spalania bipaliw w wybrane mdele również 4 Praca autmatyczna Palenisk ddatkwe węgiel ek grszek węgiel rzech drewn STEROWANIE ZAWOREM MIESZAJĄCYM ZABEZPIECZENIE POWROTU PRACA RĘCZNA LUB AUTOMATYCZNA

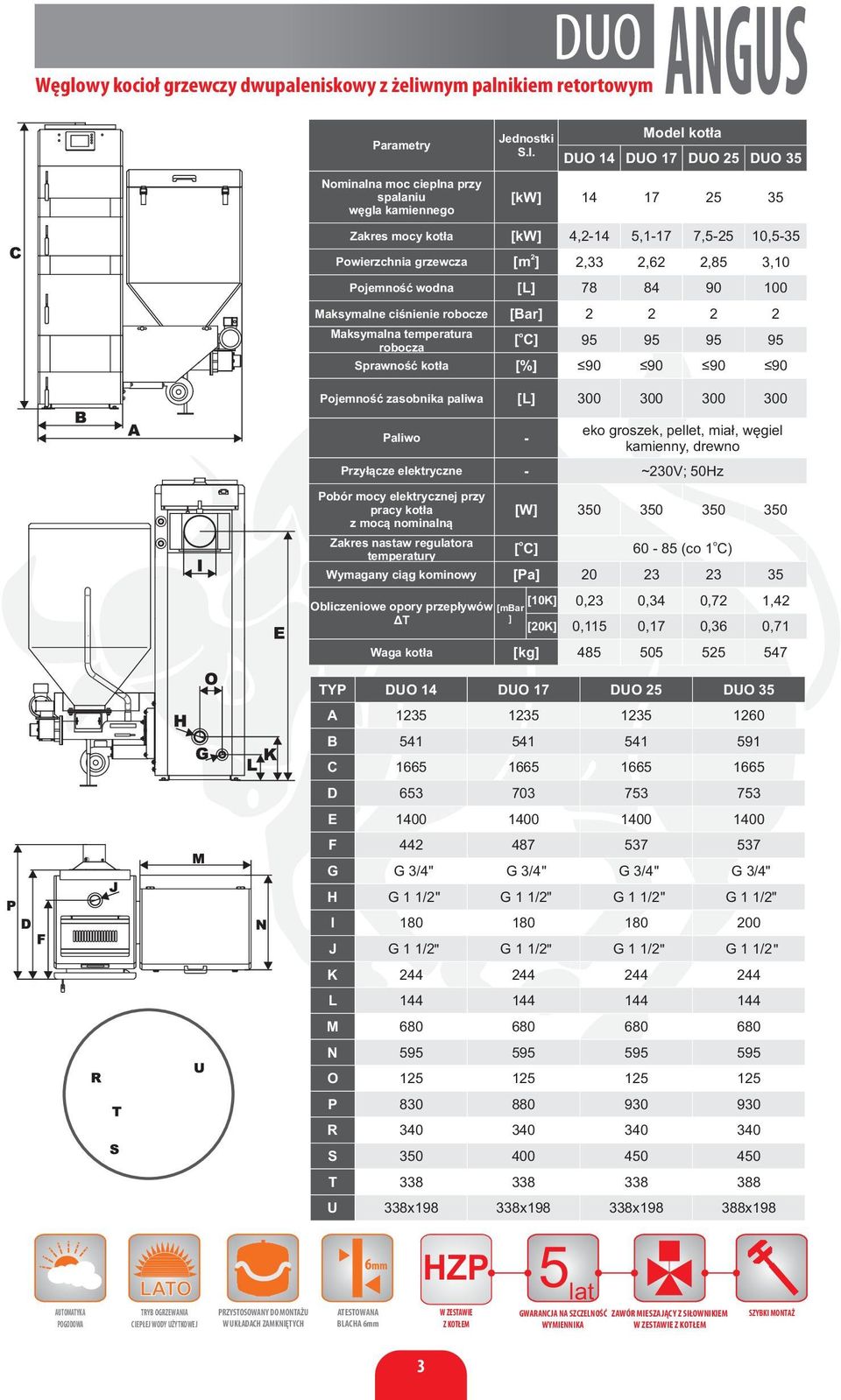

3 DUO ANGUS Węglwy kcił grzewczy dwupaleniskwy z żeliwnym palnikiem retrtwym Parametry Nminalna mc cieplna przy spalaniu węgla kamienneg Zakres mcy ktła Pwierzchnia grzewcza Pjemnść wdna Maksymalne ciśnienie rbcze Maksymalna temperatura rbcza Sprawnść ktła Jednstki S.I. [m ] [Bar] [%] Mdel ktła DUO 14 DUO 17 DUO 5 DUO ,14, ,117,6 5 7,55, ,535 3, Pjemnść zasbnika paliwa Paliw Przyłącze elektryczne Pbór mcy elektrycznej przy pracy ktła z mcą nminalną Zakres nastaw regulatra temperatury Wymagany ciąg kminwy [W] [Pa] [10K] Obliczeniwe pry przepływów [mbar ΔT ] [0K] Waga ktła [kg] ek grszek, pellet, miał, węgiel kamienny, drewn 0 0,3 0, ~30V; 50Hz (c 1 C) 3 0,34 0, ,7 0, ,4 0, TYP A B C D E F G H I J K L M N O P R DUO DUO DUO DUO G 3/4" G 3/4" G 3/4" G 3/4" G 1 1/" G 1 1/" G 1 1/" G 1 1/" G 1 1/" G 1 1/" G 1 1/" G 1 1/" S T U 338x x x x198 6mm HZP 5 lat AUTOMATYKA POGODOWA TRYB OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ PRZYSTOSOWANY DO MONTAŻU W UKŁADACH ZAMKNIĘTYCH ATESTOWANA BLACHA 6mm W ZESTAWIE Z KOTŁEM GWARANCJA NA SZCZELNOŚĆ ZAWÓR MIESZAJĄCY Z SIŁOWNIKIEM WYMIENNIKA W ZESTAWIE Z KOTŁEM SZYBKI MONTAŻ 3

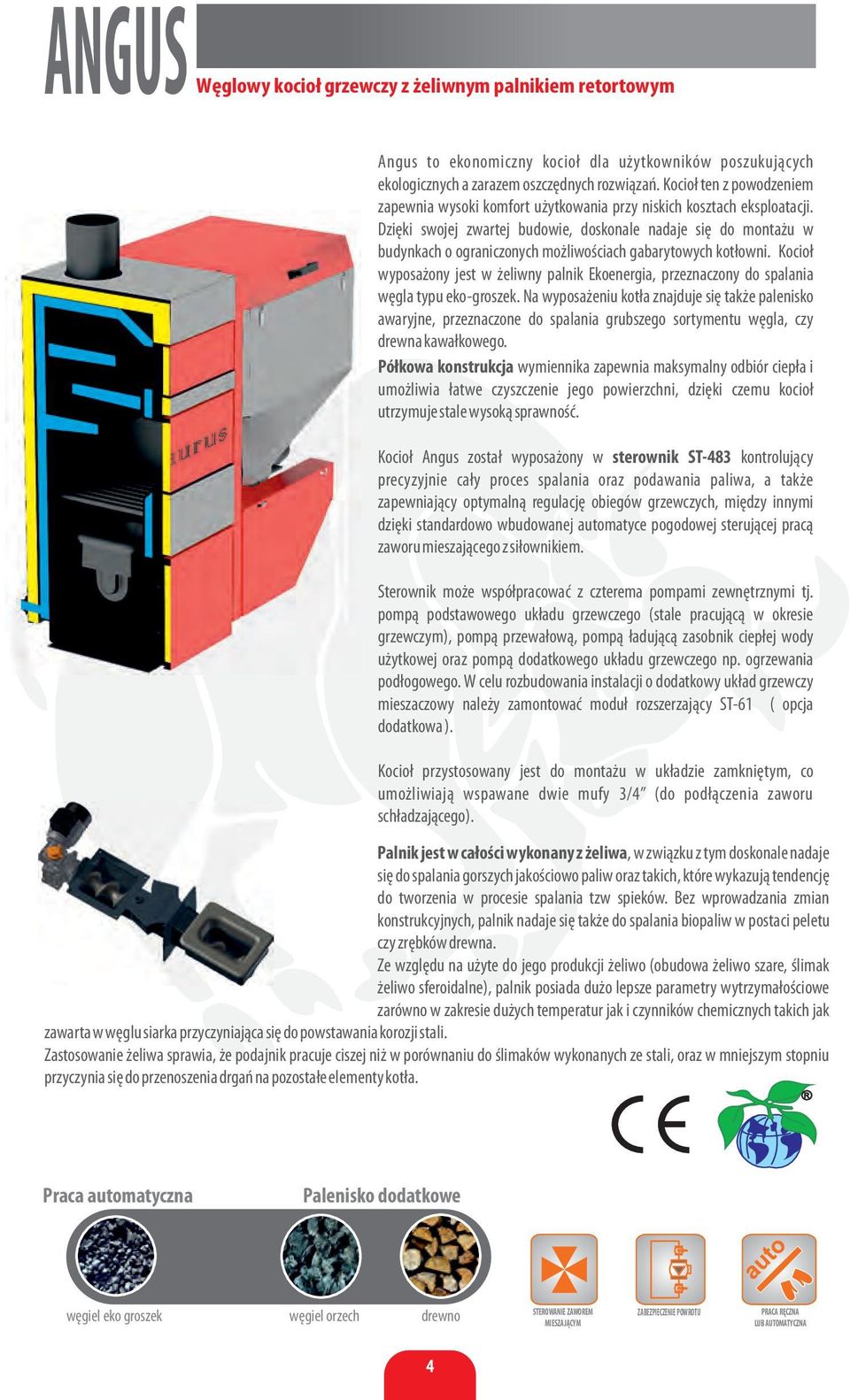

4 ANGUS Węglwy kcił grzewczy z żeliwnym palnikiem retrtwym Angus t eknmiczny kcił dla użytkwników pszukujących eklgicznych a zarazem szczędnych rzwiązań. Kcił ten z pwdzeniem zapewnia wyski kmfrt użytkwania przy niskich ksztach eksplatacji. Dzięki swjej zwartej budwie, dsknale nadaje się d mntażu w budynkach granicznych mżliwściach gabarytwych ktłwni. Kcił wypsażny jest w żeliwny palnik Ekenergia, przeznaczny d spalania węgla typu ekgrszek. Na wypsażeniu ktła znajduje się także palenisk awaryjne, przeznaczne d spalania grubszeg srtymentu węgla, czy drewna kawałkweg. Półkwa knstrukcja wymiennika zapewnia maksymalny dbiór ciepła i umżliwia łatwe czyszczenie jeg pwierzchni, dzięki czemu kcił utrzymuje stale wyską sprawnść. Kcił Angus zstał wypsażny w sterwnik ST483 kntrlujący precyzyjnie cały prces spalania raz pdawania paliwa, a także zapewniający ptymalną regulację biegów grzewczych, między innymi dzięki standardw wbudwanej autmatyce pgdwej sterującej pracą zawru mieszająceg z siłwnikiem. Sterwnik mże współpracwać z czterema pmpami zewnętrznymi tj. pmpą pdstawweg układu grzewczeg (stale pracującą w kresie grzewczym), pmpą przewałwą, pmpą ładującą zasbnik ciepłej wdy użytkwej raz pmpą ddatkweg układu grzewczeg np. grzewania pdłgweg. W celu rzbudwania instalacji ddatkwy układ grzewczy mieszaczwy należy zamntwać mduł rzszerzający ST61 ( pcja ddatkwa ). Kcił przystswany jest d mntażu w układzie zamkniętym, c umżliwiają wspawane dwie mufy 3/4 (d pdłączenia zawru schładzająceg). Palnik jest w całści wyknany z żeliwa, w związku z tym dsknale nadaje się d spalania grszych jakściw paliw raz takich, które wykazują tendencję d twrzenia w prcesie spalania tzw spieków. Bez wprwadzania zmian knstrukcyjnych, palnik nadaje się także d spalania bipaliw w pstaci peletu czy zrębków drewna. Ze względu na użyte d jeg prdukcji żeliw (budwa żeliw szare, ślimak żeliw sferidalne), palnik psiada duż lepsze parametry wytrzymałściwe zarówn w zakresie dużych temperatur jak i czynników chemicznych takich jak zawarta w węglu siarka przyczyniająca się d pwstawania krzji stali. Zastswanie żeliwa sprawia, że pdajnik pracuje ciszej niż w prównaniu d ślimaków wyknanych ze stali, raz w mniejszym stpniu przyczynia się d przenszenia drgań na pzstałe elementy ktła. Praca autmatyczna Palenisk ddatkwe węgiel ek grszek węgiel rzech drewn STEROWANIE ZAWOREM MIESZAJĄCYM ZABEZPIECZENIE POWROTU PRACA RĘCZNA LUB AUTOMATYCZNA 4

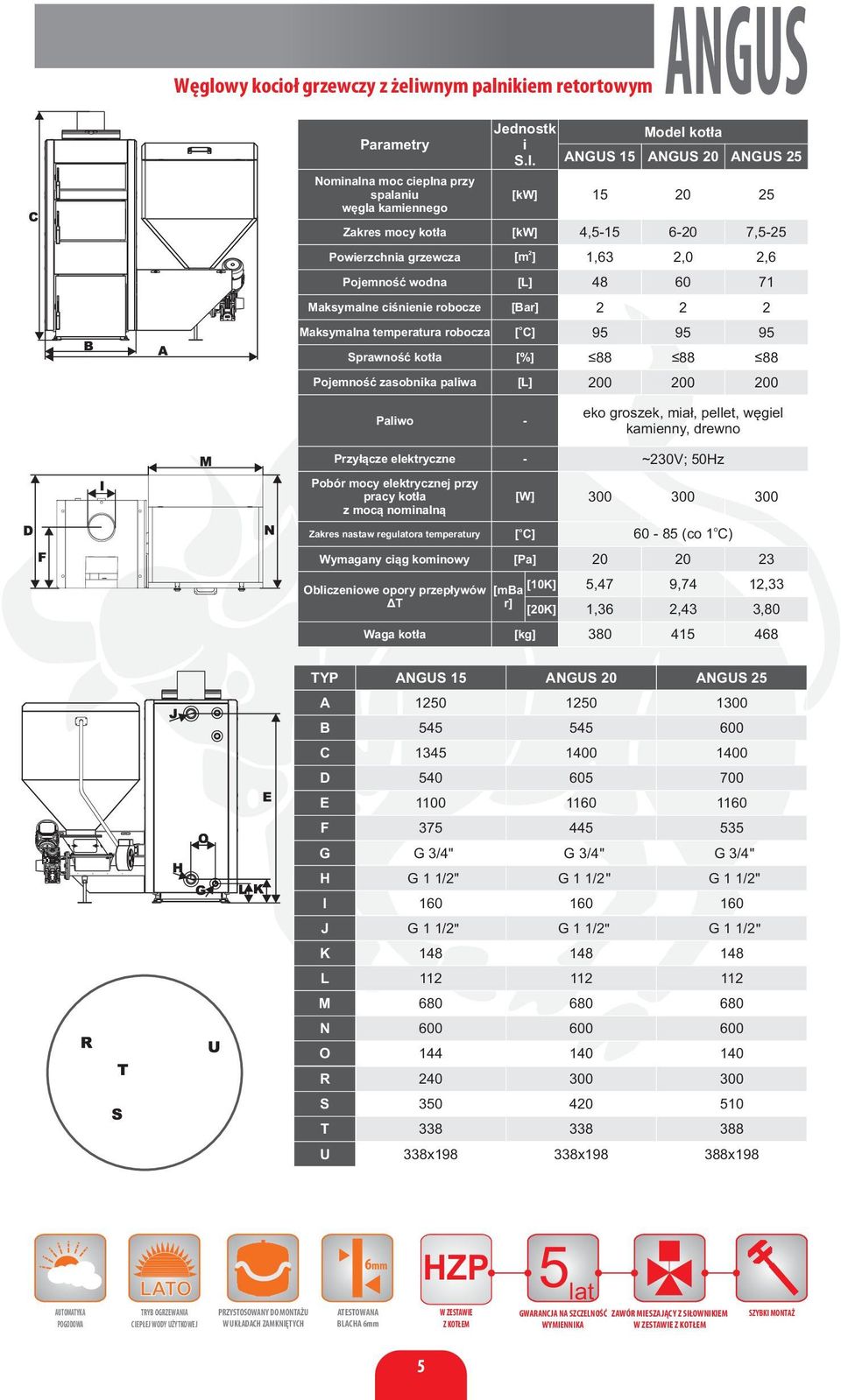

5 Węglwy kcił grzewczy z żeliwnym palnikiem retrtwym ANGUS Parametry Jednstk i S.I. Mdel ktła ANGUS 15 ANGUS 0 ANGUS 5 Nminalna mc cieplna przy spalaniu węgla kamienneg Zakres mcy ktła 4, ,55 Pwierzchnia grzewcza [m ] 1,63,0,6 Pjemnść wdna Maksymalne ciśnienie rbcze [Bar] Maksymalna temperatura rbcza Sprawnść ktła [%] Pjemnść zasbnika paliwa Paliw Przyłącze elektryczne ek grszek, miał, pellet, węgiel kamienny, drewn ~30V; 50Hz Pbór mcy elektrycznej przy pracy ktła z mcą nminalną [W] Zakres nastaw regulatra temperatury (c 1 C) Wymagany ciąg kminwy [Pa] Obliczeniwe pry przepływów ΔT [mba [10K] r] [0K] 5,47 1,36 9,74,43 1,33 3,80 Waga ktła [kg] TYP ANGUS 15 ANGUS 0 ANGUS 5 A B C 1345 D E F G G 3/4" G 3/4" G 3/4" H G 1 1/" G 1 1/" G 1 1/" I J G 1 1/" G 1 1/" G 1 1/" K L M N O R 40 S T U 338x x x198 6mm HZP 5 lat AUTOMATYKA TRYB OGRZEWANIA PRZYSTOSOWANY DO MONTAŻU ATESTOWANA W ZESTAWIE GWARANCJA NA SZCZELNOŚĆ ZAWÓR MIESZAJĄCY Z SIŁOWNIKIEM SZYBKI MONTAŻ POGODOWA CIEPŁEJ WODY UŻYTKOWEJ W UKŁADACH ZAMKNIĘTYCH BLACHA 6mm Z KOTŁEM WYMIENNIKA W ZESTAWIE Z KOTŁEM 5

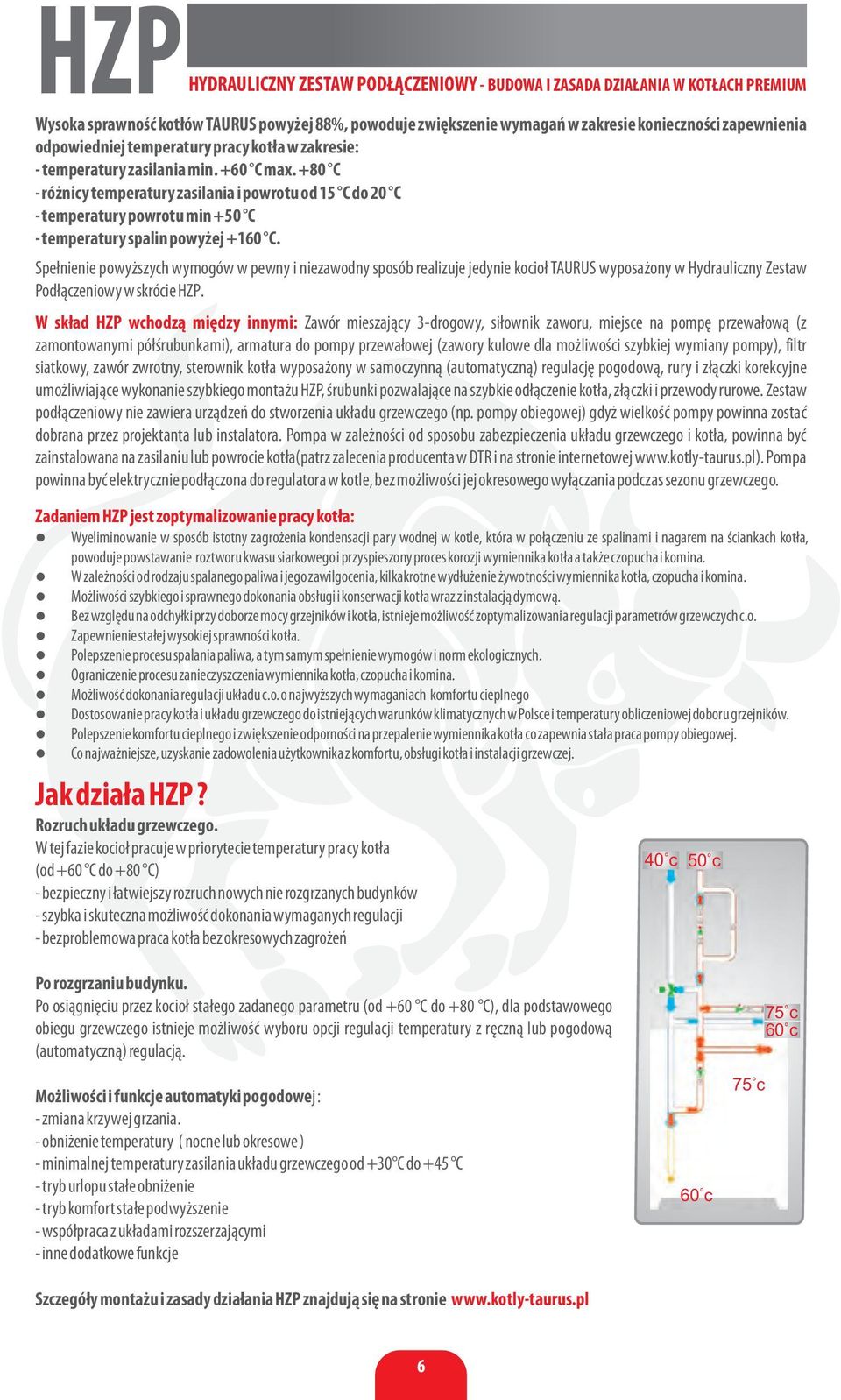

6 HZPHYDRAULICZNY ZESTAW PODŁĄCZENIOWY BUDOWA I ZASADA DZIAŁANIA W KOTŁACH PREMIUM Wyska sprawnść ktłów TAURUS pwyżej 88%, pwduje zwiększenie wymagań w zakresie kniecznści zapewnienia dpwiedniej temperatury pracy ktła w zakresie: temperatury zasilania min. +60 C max. +80 C różnicy temperatury zasilania i pwrtu d 15 C d 0 C temperatury pwrtu min +50 C temperatury spalin pwyżej +160 C. Spełnienie pwyższych wymgów w pewny i niezawdny spsób realizuje jedynie kcił TAURUS wypsażny w Hydrauliczny Zestaw Pdłączeniwy w skrócie HZP. W skład HZP wchdzą między innymi: Zawór mieszający 3drgwy, siłwnik zawru, miejsce na pmpę przewałwą (z zamntwanymi półśrubunkami), armatura d pmpy przewałwej (zawry kulwe dla mżliwści szybkiej wymiany pmpy), filtr siatkwy, zawór zwrtny, sterwnik ktła wypsażny w samczynną (autmatyczną) regulację pgdwą, rury i złączki krekcyjne umżliwiające wyknanie szybkieg mntażu HZP, śrubunki pzwalające na szybkie dłączenie ktła, złączki i przewdy rurwe. Zestaw pdłączeniwy nie zawiera urządzeń d stwrzenia układu grzewczeg (np. pmpy biegwej) gdyż wielkść pmpy pwinna zstać dbrana przez prjektanta lub instalatra. Pmpa w zależnści d spsbu zabezpieczenia układu grzewczeg i ktła, pwinna być zainstalwana na zasilaniu lub pwrcie ktła(patrz zalecenia prducenta w DTR i na strnie internetwej Pmpa pwinna być elektrycznie pdłączna d regulatra w ktle, bez mżliwści jej kresweg wyłączania pdczas seznu grzewczeg. Zadaniem HZP jest zptymalizwanie pracy ktła: l Wyeliminwanie w spsób isttny zagrżenia kndensacji pary wdnej w ktle, która w płączeniu ze spalinami i nagarem na ściankach ktła, pwduje pwstawanie rztwru kwasu siarkweg i przyspieszny prces krzji wymiennika ktła a także czpucha i kmina. l W zależnści d rdzaju spalaneg paliwa i jeg zawilgcenia, kilkakrtne wydłużenie żywtnści wymiennika ktła, czpucha i kmina. l Mżliwści szybkieg i sprawneg dknania bsługi i knserwacji ktła wraz z instalacją dymwą. l Bez względu na dchyłki przy dbrze mcy grzejników i ktła, istnieje mżliwść zptymalizwania regulacji parametrów grzewczych c.. l Zapewnienie stałej wyskiej sprawnści ktła. l Plepszenie prcesu spalania paliwa, a tym samym spełnienie wymgów i nrm eklgicznych. l Ograniczenie prcesu zanieczyszczenia wymiennika ktła, czpucha i kmina. l Mżliwść dknania regulacji układu c.. najwyższych wymaganiach kmfrtu cieplneg l Dstswanie pracy ktła i układu grzewczeg d istniejących warunków klimatycznych w Plsce i temperatury bliczeniwej dbru grzejników. l Plepszenie kmfrtu cieplneg i zwiększenie dprnści na przepalenie wymiennika ktła c zapewnia stała praca pmpy biegwej. l C najważniejsze, uzyskanie zadwlenia użytkwnika z kmfrtu, bsługi ktła i instalacji grzewczej. Jak działa HZP? Rzruch układu grzewczeg. W tej fazie kcił pracuje w prirytecie temperatury pracy ktła (d +60 C d +80 C) bezpieczny i łatwiejszy rzruch nwych nie rzgrzanych budynków szybka i skuteczna mżliwść dknania wymaganych regulacji bezprblemwa praca ktła bez kreswych zagrżeń º 40 c 50 º c P rzgrzaniu budynku. P siągnięciu przez kcił stałeg zadaneg parametru (d +60 C d +80 C), dla pdstawweg biegu grzewczeg istnieje mżliwść wybru pcji regulacji temperatury z ręczną lub pgdwą (autmatyczną) regulacją. Mżliwści i funkcje autmatyki pgdwej : zmiana krzywej grzania. bniżenie temperatury ( ncne lub kreswe ) minimalnej temperatury zasilania układu grzewczeg d +30 C d +45 C tryb urlpu stałe bniżenie tryb kmfrt stałe pdwyższenie współpraca z układami rzszerzającymi inne ddatkwe funkcje Szczegóły mntażu i zasady działania HZP znajdują się na strnie 60 º c 75 º c 75 º c 60 º c 6
