1 KIM JESTEŚMY Nasza firma zajmuje się produkcją mikroprocesorowych urządzeń elektroniki użytkowej. Jesteśmy największym w Polsce producentem sterowników do kotłów na paliwa stałe. Zaufały nam wiodące firmy kotlarskie w kraju i za granicą. Nasze urządzenia cechuje najwyższa jakość i niezawodność, potwierdzona wieloletnim doświadczeniem. Specjalizujemy się w konstruowaniu i produkcji sterowników do kotłów CO na węgiel, miał, pellet, drewno oraz biomasę (owies, ziarno kukurydzy, suszone pestki). Oprócz sterowników do kotłów CO produkujemy również regulatory do chłodziarek, lad chłodniczych, oczyszczalni ścieków, pieczarkarni, zaworów trój- i czterodrogowych, regulatory pokojowe, tablice wyników na boiska sportowe. Sprzedaliśmy już setki tysięcy sterowników różnego typu i z powodzeniem powiększamy asortyment naszej oferty, dbając o satysfakcję klienta. System zarządzania jakością ISO 9001 oraz szereg certyfikatów potwierdza najwyższy standard naszych produktów. Historia naszej firmy to przede wszystkim ludzie którzy ją tworzą, ich wiedza, doświadczenie, zaangażowanie i wytrwałość. Nasze plany na przyszłość to utrzymanie dobrych relacji z odbiorcami naszych produktów, pozyskanie nowych klientów, tworzenie nowych, dobrych jakościowo produktów.

2 SPIS TREŚCI REGULATORY POKOJOWE DWUSTNAOWE ST-294 Regulator pokojowy dwustanowy...6 ST-295 Regulator pokojowy dwustanowy...8 ST-292 Regulator pokojowy dwustanowy...10 ST-283 Regulator pokojowy dwustanowy (kolorowy wyświetlacz)...12 ST-283C WiFi Regulator pokojowy dwustanowy (WiFi + kolorowy wyświetlacz)...14 REGULATOR INTERNETOWY WiFi 8S / WiFi 8S mini Regulator internetowy do sterownia siłownikami elektr...16 REGULATORY POKOJOWE Z KOMUNIKACJĄ OPEN THERM ST-2801 Regulator pokojowy z komunikacją OpenTherm...18 ST-2801 WiFi Regulator pokojowy WiFi z komunikacją OpenTherm

3 Regulatory pokojowe

4 Funkcja Optimum Start TEMPERATURA POMIESZCZENIA wyłączona funkcja OPTIMUM START: TEMPERATURA POMIESZCZENIA włączona funkcja OPTIMUM START: A A B B 5:00 6:00 7:00 8:00 9:00 10:00 5:00 6:00 7:00 8:00 9:00 10:00 A - Temperatura zadana B - Załączenie grzania A - Temperatura zadana B - Załączenie grzania Funkcja ta pozwala na inteligentne sterowanie urządzeniem grzewczym, zwiększa efektywność i zapewnia lepszy komfort cieplny. Regulator pokojowy ucząc się sam dobierze optymalny czas załączenia kotła w celu osiągnięcia komfortu cieplnego, tak aby pomieszczenie zostało dogrzane do zadanej temperatury na zadany wcześniej czas. Funkcja Grzanie/Chłodzenie Funkcja pozwala sterować zarówno urządzeniami służącymi do ogrzewania jak i urządzeniami chłodzącymi czy klimatyzatorami. W celu konfiguracji pracy należy wybrać w menu funkcję, którą chcemy aby regulator wykonywał (grzanie lub chłodzenie) Czujnik temperatury podłogi 4 Przy zastosowaniu dodatkowego czujnika temperatury podłogowej regulator pokojowy będzie sterował temperaturą pomieszczenia uwzględniając przy tym temperaturę podłogi (należy ustawić temperaturę minimalną i maksymalną podłogi). Między innymi możemy zapobiec wychłodzeniu podłogi w pomieszczeniach dobrze nasłonecznionych. Funkcja dostępna tylko w niektórych regulatorach pokojowych. Czujnik nie jest na wyposażeniu regulatora, należy go dokupić).

5 REGULATORY POKOJOWE Regulatory pokojowe firmy TECH Sterowniki to najwyższej klasy urządzenia do zarządzania temperaturą w pomieszczeniach. Charakteryzuje je elegancja, funkcjonalność i precyzja wykonania. Dzięki temu, że nasze regulatory pokojowe różnią się między sobą wyposażeniem, wyglądem oraz sposobem montażu, to każdy klient może dobrać odpowiednie urządzenie do swoich indywidualnych potrzeb. Inwestycja w regulator pokojowy to rozwiązanie gwarantujące optymalną temperaturę w pomieszczeniu i jednocześnie realne oszczędności na rachunkach za ogrzewanie. Temperaturę można dopasować do potrzeb domowników, pory dnia czy przeznaczenia pomieszczenia. 5

6 ST-294 REGULATOR POKOJOWY DWUSTANOWY 2 kolory do wyboru Zasilanie Baterie 2xAA 1,5V Komunikacja przewodowa Komunikacja bezprzewodowa Częstotliwość pracy Obciążalność styku beznapięciowego Dokładność pomiaru temp. v1 - Przewód dwużyłowy v2 868 MHz 1A / 230 V / AC +/- 0,5 0C 6 Wymiary sterownika [mm] 80 x 80 x 20

7 Funkcje sterownika sterowanie temperaturą pokojową +/- z dokładnością 0,1 C histereza 0,2-4 C komunikacja przewodowa lub bezprzewodowa automatyczna blokada klawiszy kalibracja czujnika wbudowanego funkcja grzanie / chłodzenie v1 v2 2 x 0,5 mm V ST-294 v1 komunikacja przewodowa 2 x 0,5 mm 2 ST-294 v2 komunikacja bezprzewodowa zasilacz z odbiornikiem sygnału Wyposażenie sterownika wbudowany czujnik pokojowy baterie 2 x AA 1,5V ST-294 v2 7

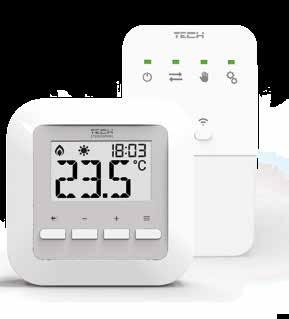

8 ST-295 REGULATOR POKOJOWY DWUSTANOWY Zasilanie Baterie 2xAA 1,5V Komunikacja przewodowa Komunikacja bezprzewodowa Częstotliwość pracy Obciążalność styku beznapięciowego Dokładność pomiaru temp. v1 - Przewód dwużyłowy v2 868 MHz 1A / 230 V / AC +/- 0,5 0C 8 Wymiary sterownika [mm] 95 x 95 x 25

9 Funkcje sterownika sterowanie temperaturą pokojową +/- z dokładnością 0,1 C tryb dzień noc tryb pracy ręcznej sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego) histereza 0,2-4 C komunikacja przewodowa lub bezprzewodowa 2 x 0,5 mm V 2 x 0,5 mm 2 ST-295 v3 komunikacja przewodowa ST-295 v2 komunikacja bezprzewodowa zasilacz z odbiornikiem sygnału ST-295 v2 Wyposażenie sterownika wbudowany czujnik pokojowy chwilowe podświetlenie wyświetlacza baterie 2 x AAA 1,5V 9

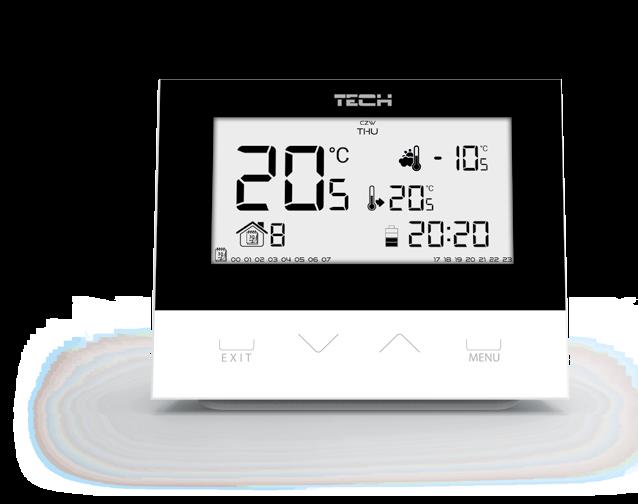

10 ST-292 REGULATOR POKOJOWY DWUSTANOWY 2 kolory do wyboru Zasilanie Baterie 2xAA 1,5V Komunikacja przewodowa Komunikacja bezprzewodowa Częstotliwość pracy Obciążalność styku beznapięciowego Dokładność pomiaru temp. v3 - Przewód dwużyłowy v2 i R-6 s 868 MHz 1A / 230 V / AC +/- 0,5 0C 10 Wymiary sterownika [mm] 121 x 95 x 24

11 Funkcje sterownika sterowanie temperaturą pokojową sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego) tygodniowy program ogrzewania program ręczny program dzień/noc funkcja Optimum Start funkcja grzanie / chłodzenie v3 v2 2 x 0,5 mm V 2 x 0,5 mm 2 ST-292 v2 komunikacja bezprzewodowa bezprzewodowy czujnik zewnętrzny (opcja) zasilacz z odbiornikiem sygnału podstawka pod sterownik ST-292 v3 komunikacja przewodowa ST-292 v2 Wyposażenie sterownika panel przedni z 3mm szkła wbudowany czujnik pokojowy chwilowe podświetlenie wyświetlacza baterie 2 x AA 1,5V 11

12 ST-283 REGULATOR POKOJOWY DWUSTANOWY 2 kolory do wyboru 12 Zasilanie Komunikacja przewodowa Komunikacja bezprzewodowa Częstotliwość pracy Obciążalność styku beznapięciowego w zasilaczu Dokładność pomiaru temp. Wymiary sterownika [mm] ST-283 i ST-283 C Zasilacz - moduł wykonawczy Przewód dwużyłowy ST-283 C 868 MHz 1A / 230 V / AC +/- 0,5 0C 127 x 90 x 20

13 Funkcje sterownika sterowanie temperaturą pokojową funkcja budzika funkcja kalendarza funkcja kontroli dostępu poprzez kod PIN funkcja kontroli jasności ekranu w dzień i noc 6 trybów pracy: tryb ręcznego ustawiania temperatury, tryb dzień/noc, tryb imprezy, tryb urlopu, tryb przeciwzamarzania, tryb tygodniowy -283 ST 230 V 2 x 0,5 mm 2 Wyposażenie sterownika kolorowy dotykowy wyświetlacz 4,3 wbudowany czujnik pokojowy zasilacz 12V DC moduł wykonawczy dostępne wersje kolorystyczne: czarna i biała 13

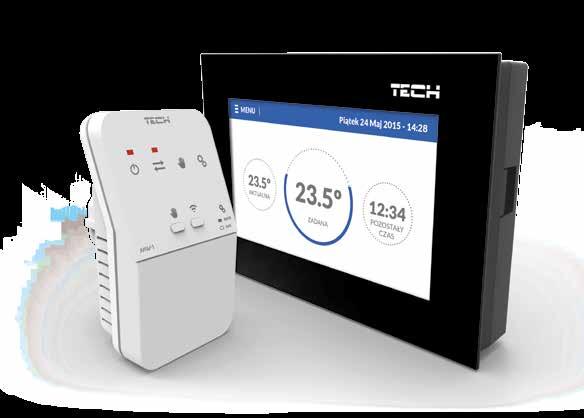

14 ST-283 C WiFi REGULATOR POKOJOWY DWUSTANOWY 2 kolory do wyboru Zasilanie Komunikacja przewodowa Komunikacja bezprzewodowa Częstotliwość pracy Obciążalność styku beznapięciowego w zasilaczu Zasilacz - moduł wykonawczy ST-282 i ST-283 Przewód dwużyłowy ST-283 C 868 MHz 1A / 230 V / AC 14 Dokładność pomiaru temp. +/- 0,5 0C Wymiary sterownika [mm] 127 x 90 x 20 INTERNETOWY REGULATOR TEMPERATURY - sterowanie urządzeniem grzewczym NO/NC

15 Funkcje sterownika sterowanie temperaturą pokojową możliwość ustawienia harmonogramu pracy tygodniowego możliwość ustawienia opóźnienia czasowego możliwość ustawienia stałej temeperatury możliwość podłączenia bezprzewodowych czujników okna funkcja kalendarza funkcja kontroli dostępu poprzez kod PIN łączność WiFi - obsługa z poziomu aplikacji emodul V Montaż podtynkowy Wyposażenie sterownika kolorowy dotykowy wyświetlacz 4,3 wbudowany czujnik pokojowy komunikacja bezprzewodowa zasilanie 230V 50Hz montaż podtynkowy w puszce elektrycznej (ø60mm) moduł wykonawczy 230V (odbiornik-nadajnik) dostępne wersje kolorystyczne: czarna i biała Główne ekrany ekran okrągłych termometrów w stylu flat design wygaszacz ekranu z funkcją ramki zdjęć wygaszacz ekranu jako zegar WiFi 230 V 2 x 0,5 mm 2 NADZÓR PRZEZ APLIKACJĘ MOBILNĄ 15

16 WiFi 8S / WiFi 8S mini INTERNETOWY REGULATOR TEMPERATURY WIFI 8S WIFI 8S MINI NADZÓR PRZEZ APLIKACJĘ MOBILNĄ 16 Zasilanie Obciążalność styku beznapięciowego Dokładność pomiaru temp. Wymiary sterownika WiFi 8S [mm] Wymiary sterownika WiFi 8S MINI [mm] 5V DC 1A / 230 V / AC +/- 10C 105 x 135 x x 95 x 40

17 Funkcje realizowane przez sterownik: Sterownik w standardzie (sterownik główny + 1 czujnik temperatury) pełni funkcje regulatora pokojowego dwustanowego. Po otrzymaniu sygnału o niedogrzaniu pomieszczenia, wysyła sygnał do uruchomienia urządzenia grzewczego. Po rozbudowaniu sterownika o dodatkowe 8 czujników temperatury, użytkownik otrzymuje: sterowanie max 8 różnymi strefami przy pomocy: - wbudowanego czujnika temperatury lub jedengo czujnika przewodowego C-7 p - możliwość podłączenia do 8 bezprzewodowych czujników C-mini, C-8 r lub regulatorów pokojowych R-8 b, R-8 z wyjście przekaźnikowe NO/NC (np. do sterowania urządzeniem grzewczym, który załączany jest według potrzeby dogrzania pomieszczenia) do każdej strefy istnieje możliwość podłączenia do 6 szt. bezprzewodowych siłowników elektrycznych STT-868 / STT-869 w każdej ze stref istnieje możliwość zainstalowania do 6 szt. bezprzewodowych czujników otwarcia okna C-2 możliwość aktualizacji oprogramowania przez port USB każda ze stref może mieć przypisany swój indywidualny tryb pracy (stała temperatura, ograniczenie czasu lub 6 różnych harmonogramów pracy) obsługa bezprzewodowego czujnika zewnętrznego C-8 zr Wyposażenie sterownika: zasilacz 5V dodatkowy przewodowy czujnik temperatury C-7 p (tylko WiFi 8S) Wersja podstawowa moduł WiFi + pomiar jednej strefy W przypadku podłączenia tylko jednego czujnika temperatury, urządzenie działa tak samo, jak regulator pokojowy Rozbudowa systemu o pomiar temperatury w kolejnych strefach max. 8 T1 T2 T3 T4 T5 T6 T7 T8 Urządzenie grzewcze pracuje dopóki wszystkie pomieszcznnia zostaną dogrzane. (niektóre z pomieszczeń mogą zostać przegrane) Rozbudowa systemu o kontrolę temperatury w kolejnych strefach max. 8 T1 T2 T3 T4 T5 T6 T7 T8 max 6 w strefie max 6 w strefie max 6 w strefie max 6 w strefie max 6 w strefie max 6 w strefie max 6 w strefie max 6 w strefie 17

18 ST-2801 REGULATOR POKOJOWY Z KOMUNIKACJĄ OPENTHERM Zasilanie Komunikacja przewodowa Dokładność pomiaru temp. 230 V Przewód dwużyłowy +/- 0,5 0C 18 Wymiary sterownika [mm] 127 x 90 x 20

19 Funkcje inteligentne utrzymywanie zadanej temperatury pokojowej inteligentne sterowanie zadaną temperaturą kotła CO zmiana zadanej temperatury kotła na podstawie temperatury zewnętrznej (sterowanie pogodowe) podgląd temperatury zewnętrznej tygodniowy program ogrzewania pokojowego oraz bojlera wyświetlanie informacji o alarmach urządzenia grzewczego dostęp do wykresów temperatury urządzenia grzewczego budzik blokada rodzicielska Wyposażenie duży, czytelny, kolorowy, dotykowy wyświetlacz wbudowany czujnik pokojowy montaż podtynkowy OT+ OT- Zasada działania Zastosowanie regulatora pokojowego zapewnia inteligentne utrzymywanie zadanej temperatury pomieszczenia poprzez automatyczne proporcjonalne regulowanie zadanej temperatury kotła. Regulator ma możliwość dostosowywania przez użytkownika parametrów algorytmu sterowania. Urządzenie jest kompatybilne z protokołem OpenTherm/ plus (OT+) i OpenTherm/lite (OT-). Duży, czytelny, kolorowy wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i modulację jego parametrów. Łatwy montaż na ścianie, estetyka urządzenia, przedni panel dotykowy, a także jego niewygórowana cena stanowią kolejne zalety regulatora. 19

20 ST-2801 WiFi REGULATOR POKOJOWY Z KOMUNIKACJĄ OPENTHERM NADZÓR PRZEZ APLIKACJĘ MOBILNĄ Zasilanie Komunikacja przewodowa Dokładność pomiaru temp. 230 V Przewód dwużyłowy +/- 0,5 0C 20 Wymiary sterownika [mm] 127 x 90 x 20

21 Funkcje inteligentne utrzymywanie zadanej temperatury pokojowej inteligentne sterowanie zadaną temperaturą kotła CO zmiana zadanej temperatury kotła na podstawie temperatury zewnętrznej (sterowanie pogodowe) podgląd temperatury zewnętrznej komunikacja WiFi tygodniowy program ogrzewania pokojowego oraz bojlera wyświetlanie informacji o alarmach urządzenia grzewczego dostęp do wykresów temperatury urządzenia grzewczego budzik blokada rodzicielska Wyposażenie duży, czytelny, kolorowy, dotykowy wyświetlacz wbudowany czujnik pokojowy montaż podtynkowy OT+ OT- Zasada działania Zastosowanie regulatora pokojowego zapewnia inteligentne utrzymywanie zadanej temperatury pomieszczenia poprzez automatyczne proporcjonalne regulowanie zadanej temperatury kotła. Regulator ma możliwość dostosowywania przez użytkownika parametrów algorytmu sterowania. Urządzenie jest kompatybilne z protokołem OpenTherm/ plus (OT+) i OpenTherm/lite (OT-). 21
