1 Katalog produktów 2012 tech ster ow n iki M Y Ś L T E C H N O L O G L S K A I C P O Z N A Producent mikroprocesorowych urządzeń elektroniki użytkowej 1

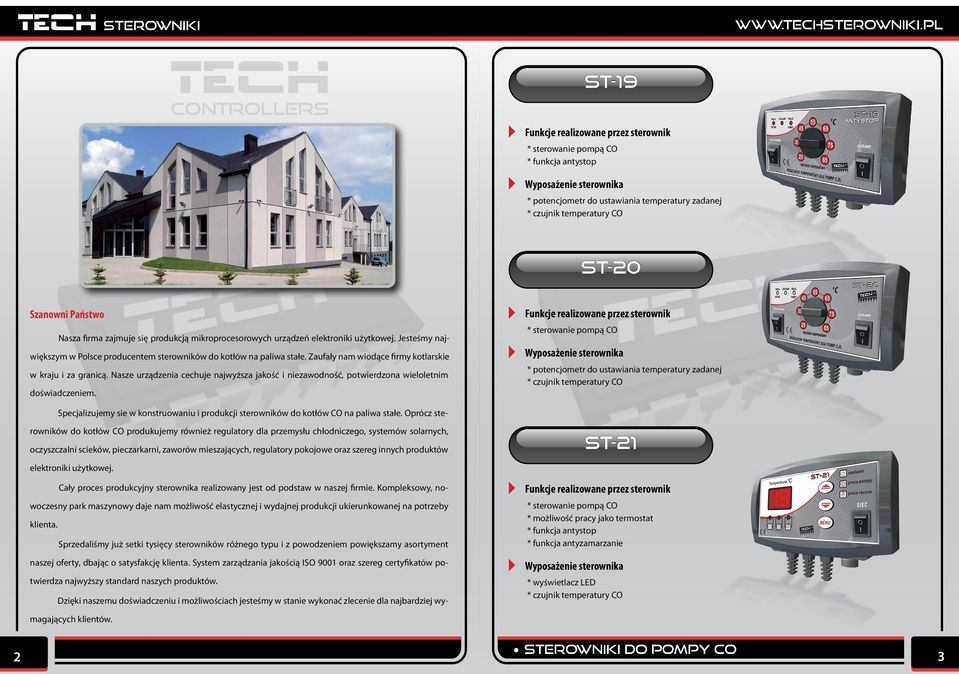

2 tech controllers ST-19 * funkcja antystop * potencjometr do ustawiania temperatury zadanej ST-20 Szanowni Państwo Nasza firma zajmuje się produkcją mikroprocesorowych urządzeń elektroniki użytkowej. Jesteśmy największym w Polsce producentem sterowników do kotłów na paliwa stałe. Zaufały nam wiodące firmy kotlarskie w kraju i za granicą. Nasze urządzenia cechuje najwyższa jakość i niezawodność, potwierdzona wieloletnim doświadczeniem. * potencjometr do ustawiania temperatury zadanej Specjalizujemy sie w konstruowaniu i produkcji sterowników do kotłów CO na paliwa stałe. Oprócz sterowników do kotłów CO produkujemy również regulatory dla przemysłu chłodniczego, systemów solarnych, oczyszczalni scieków, pieczarkarni, zaworów mieszających, regulatory pokojowe oraz szereg innych produktów ST-21 elektroniki użytkowej. * możliwość pracy jako termostat * funkcja antystop * funkcja antyzamarzanie * wyświetlacz LED Cały proces produkcyjny sterownika realizowany jest od podstaw w naszej firmie. Kompleksowy, nowoczesny park maszynowy daje nam możliwość elastycznej i wydajnej produkcji ukierunkowanej na potrzeby klienta. Sprzedaliśmy już setki tysięcy sterowników różnego typu i z powodzeniem powiększamy asortyment naszej oferty, dbając o satysfakcję klienta. System zarządzania jakością ISO 9001 oraz szereg certyfikatów potwierdza najwyższy standard naszych produktów. Dzięki naszemu doświadczeniu i możliwościach jesteśmy w stanie wykonać zlecenie dla najbardziej wymagających klientów. 2 do pompy co 3

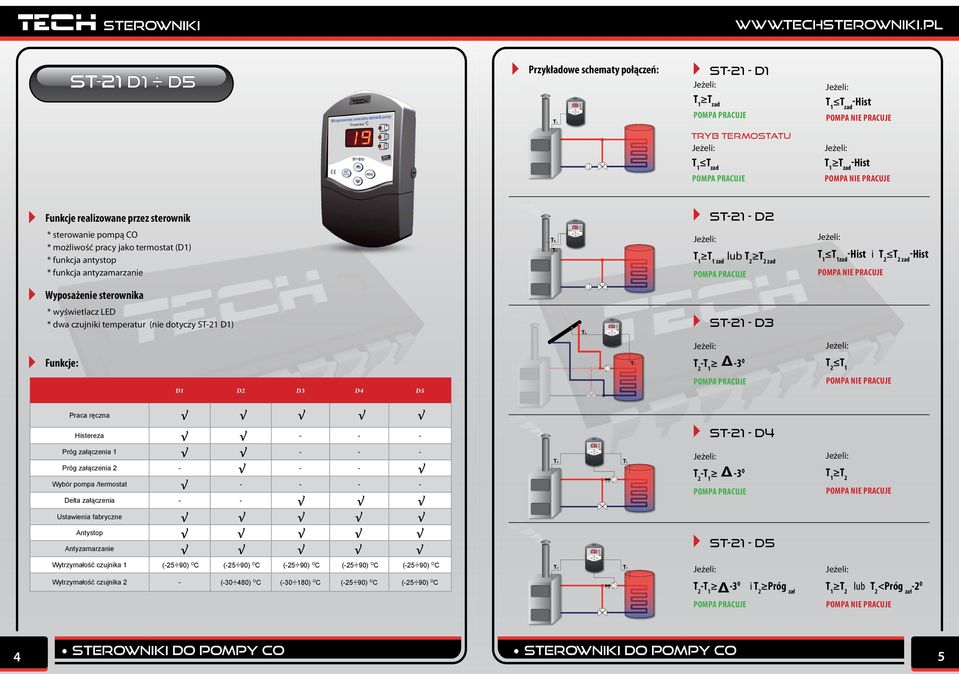

3 ST-21 D1 d5 Przykładowe schematy połączeń: T1 ST-21 - D1 T zad Pompa pracuje T zad -Hist Pompa nie pracuje Tryb termostatu T zad pompa pracuje T zad -Hist pompa nie pracuje * możliwość pracy jako termostat (D1) * funkcja antystop * funkcja antyzamarzanie * wyświetlacz LED * dwa czujniki temperatur (nie dotyczy ST-21 D1) T2 ST-21 - D2 zad lub T 2 T 2 zad Pompa pracuje ST-21 - D3 zad -Hist i T 2 T 2 zad -Hist Pompa nie pracuje Funkcje: D1 D2 D3 D4 D5 T1 T Pompa pracuje T 2 Pompa nie pracuje Praca ręczna Histereza ST-21 - D4 Próg załączenia Próg załączenia Wybór pompa /termostat Delta załączenia - - T2 T1 T Pompa pracuje T 2 Pompa nie pracuje Ustawienia fabryczne Antystop Antyzamarzanie ST-21 - D5 Wytrzymałość czujnika 1 (-25 90) O C (-25 90) O C (-25 90) O C (-25 90) O C (-25 90) O C T2 T1 Wytrzymałość czujnika 2 - ( ) O C ( ) O C (-25 90) O C (-25 90) O C T i T 2 Próg zał T 2 lub T 2 <Próg zał -2 0 Pompa pracuje Pompa nie pracuje 4 do pompy co do pompy co 5

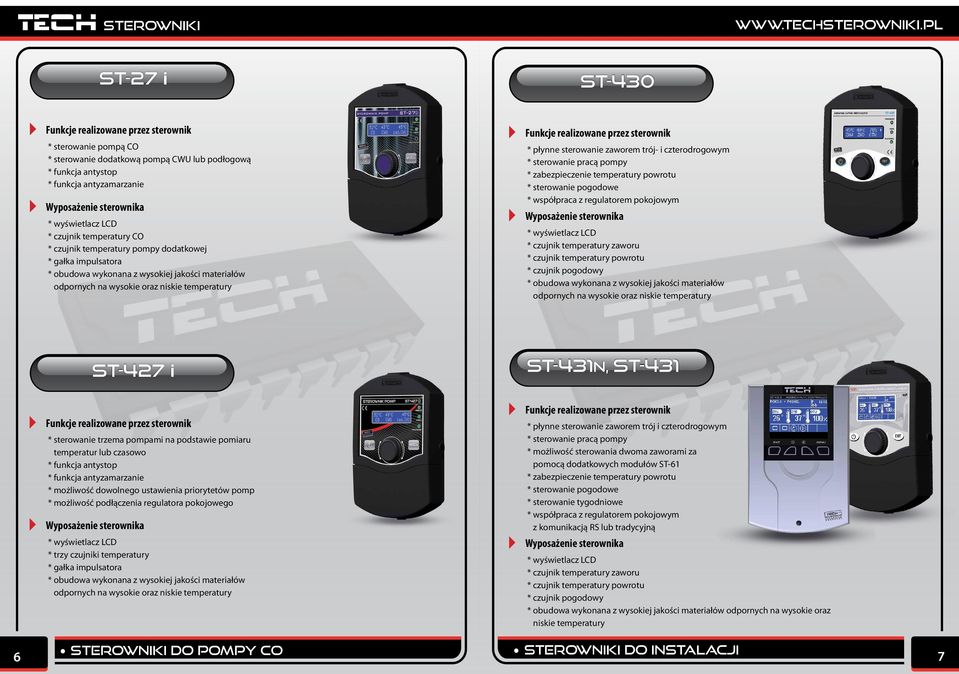

4 ST-27 i ST-430 * sterowanie dodatkową pompą CWU lub podłogową * funkcja antystop * funkcja antyzamarzanie * czujnik temperatury pompy dodatkowej * gałka impulsatora * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * płynne sterowanie zaworem trój- i czterodrogowym * sterowanie pracą pompy * zabezpieczenie temperatury powrotu * sterowanie pogodowe * współpraca z regulatorem pokojowym * czujnik temperatury zaworu * czujnik temperatury powrotu * czujnik pogodowy * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury ST-427 i * sterowanie trzema pompami na podstawie pomiaru temperatur lub czasowo * funkcja antystop * funkcja antyzamarzanie * możliwość dowolnego ustawienia priorytetów pomp * trzy czujniki temperatury * gałka impulsatora * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury ST-431n, ST-431 * płynne sterowanie zaworem trój i czterodrogowym * sterowanie pracą pompy * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 * zabezpieczenie temperatury powrotu * sterowanie pogodowe * sterowanie tygodniowe * współpraca z regulatorem pokojowym z komunikacją RS lub tradycyjną * czujnik temperatury zaworu * czujnik temperatury powrotu * czujnik pogodowy * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury 6 do pompy co do instalacji 7

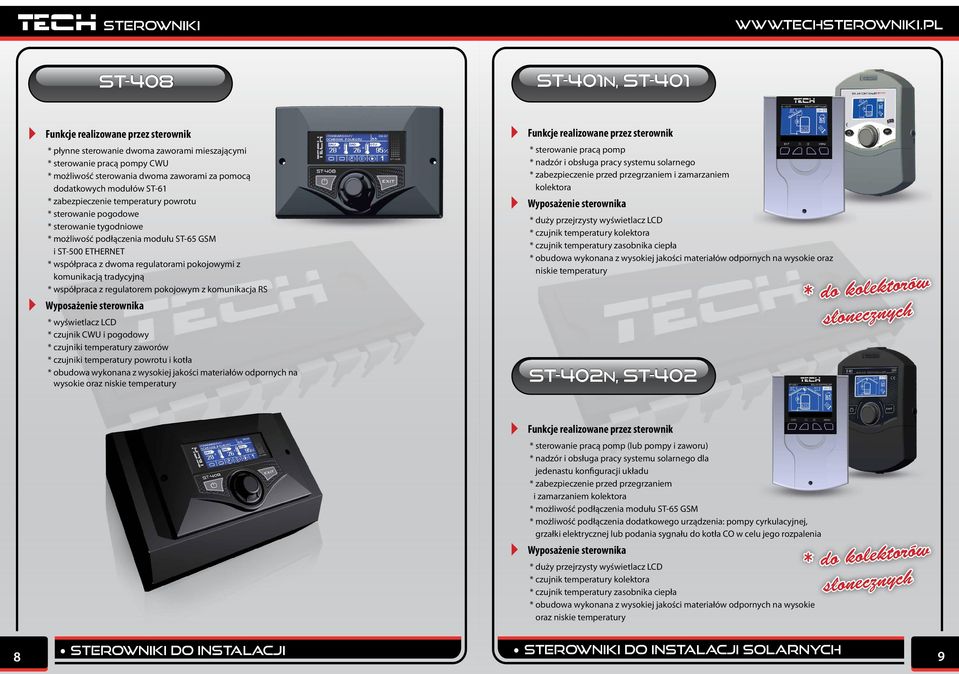

5 ST-408 ST-401n, ST-401 * płynne sterowanie dwoma zaworami mieszającymi * sterowanie pracą pompy CWU * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 * zabezpieczenie temperatury powrotu * sterowanie pogodowe * sterowanie tygodniowe * możliwość podłączenia modułu ST-65 GSM i ST-500 ETHERNET * współpraca z dwoma regulatorami pokojowymi z komunikacją tradycyjną * współpraca z regulatorem pokojowym z komunikacja RS * czujnik CWU i pogodowy * czujniki temperatury zaworów * czujniki temperatury powrotu i kotła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * sterowanie pracą pomp * nadzór i obsługa pracy systemu solarnego * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * duży przejrzysty wyświetlacz LCD * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury ST-402n, ST-402 * do kolektorów słonecznych * sterowanie pracą pomp (lub pompy i zaworu) * nadzór i obsługa pracy systemu solarnego dla jedenastu konfiguracji układu * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia * duży przejrzysty wyświetlacz LCD * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * do kolektorów słonecznych 8 do instalacji do instalacji solarnych 9

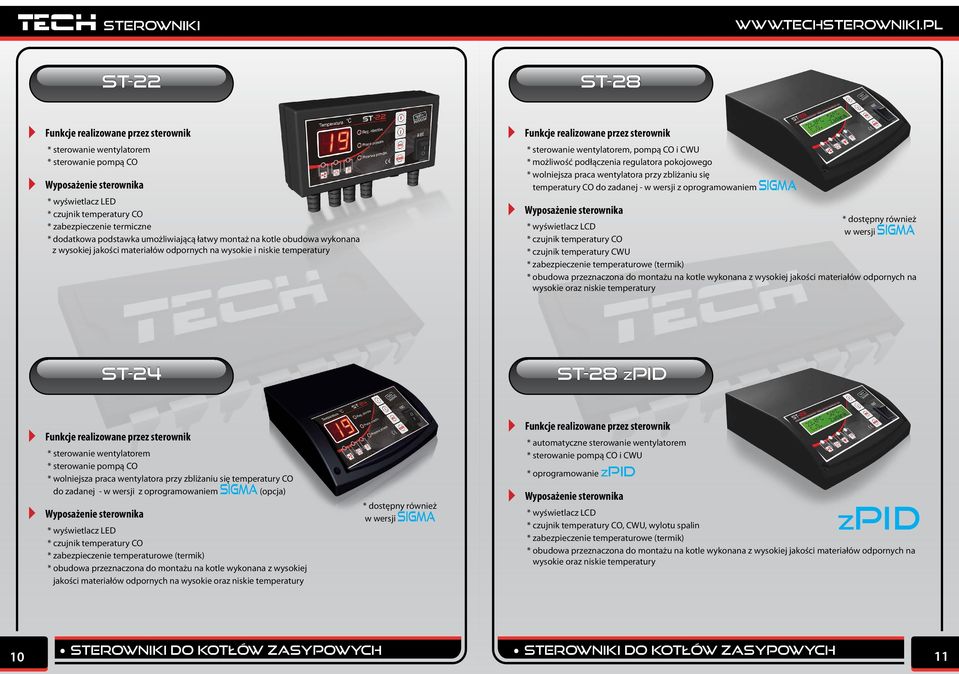

6 ST-22 ST-28 * sterowanie wentylatorem * wyświetlacz LED * zabezpieczenie termiczne * dodatkowa podstawka umożliwiającą łatwy montaż na kotle obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie i niskie temperatury * sterowanie wentylatorem, pompą CO i CWU * wolniejsza praca wentylatora przy zbliżaniu się temperatury CO do zadanej - w wersji z oprogramowaniem sigma * czujnik temperatury CWU * dostępny również w wersji sigma * obudowa przeznaczona do montażu na kotle wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury ST-24 ST-28 ZPID * sterowanie wentylatorem * wolniejsza praca wentylatora przy zbliżaniu się temperatury CO do zadanej - w wersji z oprogramowaniem Sigma (opcja) * wyświetlacz LED * obudowa przeznaczona do montażu na kotle wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * dostępny również w wersji sigma * automatyczne sterowanie wentylatorem i CWU * oprogramowanie zpid, CWU, wylotu spalin * obudowa przeznaczona do montażu na kotle wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury 10 do kotłów zasypowych do kotłów zasypowych 11

7 ST-81 * sterowanie wentylatorem, pompą CO i CWU, CWU * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 ST-88 ZPID * automatyczne sterowanie wentylatorem, CWU, podłogową * oprogramowanie zpid * gałka impulsatora, CWU, wylotu spalin * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-02 ST-880 ZPID ST-81 ZPID * automatyczne sterowanie wentylatorem i CWU * oprogramowanie zpid, CWU, wylotu spalin * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 * sterowanie wentylatorem * sterownie siłownikiem zaworu mieszającego, CWU, pompą dodatkową z komunikacją RS lub tradycyjną * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * oprogramowanie zpid * duży wyświetlacz graficzny ułatwiający obsługę sterownika * gałka impulsatora, CWU, zaworu i powrotu, wylotu spalin, zewnętrzny (bez przewodu) * kabel zasilający, kable zasilające pompy * posiada zabezpieczenie temperaturowe (termik) * jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM do kotłów zasypowych do kotłów zasypowych 13

8 ST-37 rs ST-280 * sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym i CWU z komunikacją RS lub tradycyjną * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * sterowanie tygodniowe (opcjonalnie), CWU, podajnika (zabezpieczenie) * posiada zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 ST-40 * sterowanie temperaturą pokojową * sterowanie temperaturą kotła CO * sterowanie temperaturą CWU * sterowanie temperaturą zaworów mieszających (1) * podgląd temperatury zewnętrznej (1) * tygodniowy program ogrzewania * budzik * blokada rodzicielska * wyświetlanie aktualnych przebiegów temperatury kotła i pokojowej * duży, czytelny, kolorowy, dotykowy wyświetlacz * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła (1) przy współpracy z modułem zaworu ST-298 DOtykowy wyświetlacz kolorowy * sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym, CWU, podłogową i cyrkulacyjną * duży wyświetlacz graficzny ułatwiający obsługę sterownika, CWU, podłogowej, podajnika (zabezpieczenie) * posiada zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 * sterowanie temperaturą pokojową * sterowanie temperaturą kotła CO * sterowanie temperaturą CWU * podgląd temperatury zewnętrznej (1) * sterowanie zaworem mieszający (1) * tygodniowy program ogrzewania * blokada rodzicielska * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła * moduł bezprzewodowy instalowany przy kotle (opcja) (1) przy współpracy z modułem zaworu * Opcjonalnie dodatkowy moduł bezprzewodowy 14 do kotłów z podajnikiem regulatory pokojowe z komunikacją rs 15

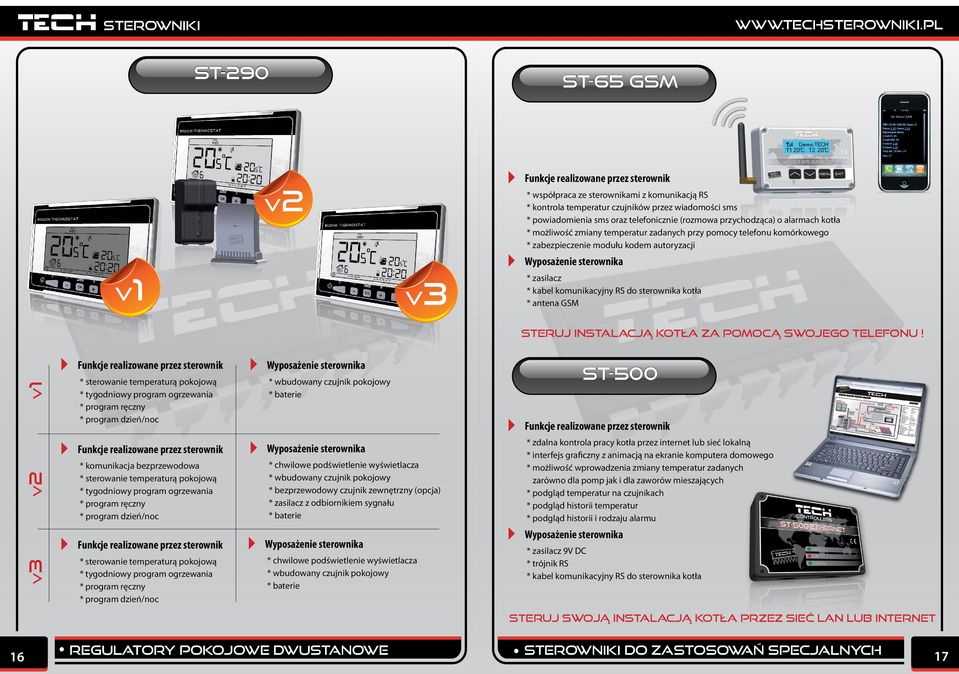

9 tech ST-290 V ST-65 GSM 2 * współpraca ze sterownikami z komunikacją RS * kontrola temperatur czujników przez wiadomości sms * powiadomienia sms oraz telefonicznie (rozmowa przychodząca) o alarmach kotła * możliwość zmiany temperatur zadanych przy pomocy telefonu komórkowego * zabezpieczenie modułu kodem autoryzacji 1 3 V V * zasilacz * kabel komunikacyjny RS do sterownika kotła * antena GSM Steruj instalacją kotła za pomocą swojego telefonu! v1 * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * wbudowany czujnik pokojowy * baterie v2 * komunikacja bezprzewodowa * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * chwilowe podświetlenie wyświetlacza * wbudowany czujnik pokojowy * bezprzewodowy czujnik zewnętrzny (opcja) * zasilacz z odbiornikiem sygnału * baterie v3 * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * chwilowe podświetlenie wyświetlacza * wbudowany czujnik pokojowy * baterie ST-500 * zdalna kontrola pracy kotła przez internet lub sieć lokalną * interfejs graficzny z animacją na ekranie komputera domowego * możliwość wprowadzenia zmiany temperatur zadanych zarówno dla pomp jak i dla zaworów mieszających * podgląd temperatur na czujnikach * podgląd historii temperatur * podgląd historii i rodzaju alarmu * zasilacz 9V DC * trójnik RS * kabel komunikacyjny RS do sterownika kotła Steruj swoją instalacją kotła przez sieć lan lub internet 16 regulatory pokojowe dwustanowe do zastosowań specjalnych 17

10 ST-390 Zpid rv-12 rv-14 Zastosowanie wentylatora kotły węglowe, kotły z podajnikiem retortowym kw Zastosowanie wentylatora kotły miałowe do 35 kw, piece węglowe sterownik do kominka * sterowanie pracą pompy obiegowej * sterowanie pracą pompy dodatkowej CWU lub podłogowej (rodzaj pompy do wyboru) * obsługa przepustnicy * stycznik wyłączający lub włączający pracę pieca gazowego zależnie od wymaganej temperatury wody w obiegu z uwzględnieniem histerezy * oprogramowanie zpid L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 240 m3/h 2. Moc pobierana 70 W wpa-117 L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 200 m3/h 2. Moc pobierana 60 W wpa-140 * czujnik temperatury spalin * czujnik temperatury CWU * przepustnica Zasada działania Regulator temperatury ST 390 z przepustnicą przeznaczony jest do sterowania procesem spalania w domowym kominku grzewczym. Regulator ten steruje pracą pompy obiegowej, pompy dodatkowej (CWU lub podłogowej), przepustnicy oraz wyjściem beznapięciowym (sterowanie dodatkowym urządzeniem). Zastosowanie wentylatora wentylatory przeznaczone jest do nadmuchu powietrza do palenisk kotłów CO. L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 180 m3/h 2. Moc pobierana 34 W L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 395 m3/h 2. Moc pobierana 100 W 18 do zastosowań specjalnych wentylatory 19

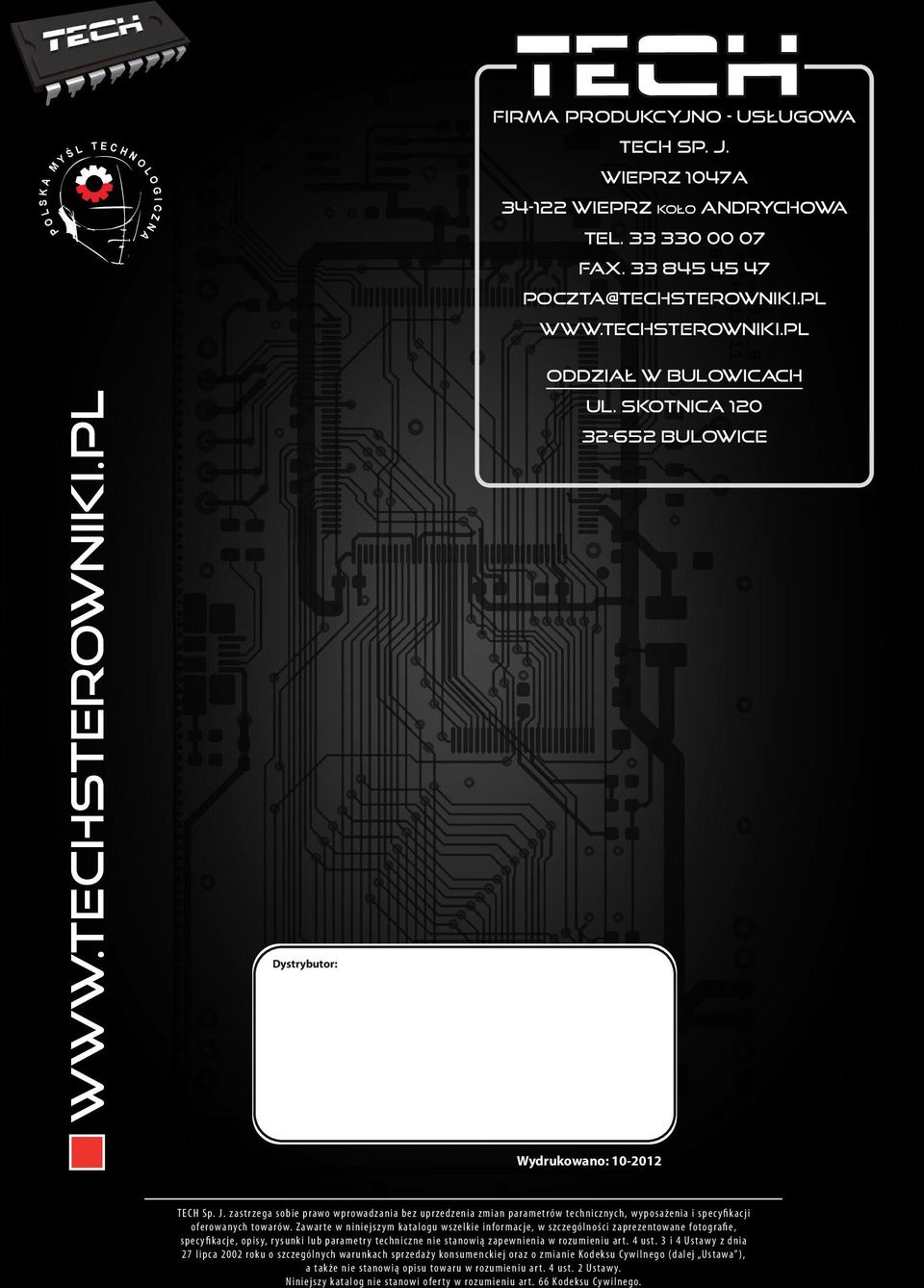

11 L S K A P O M Y Ś L T E C H N O L O G Z N A I C firma produkcyjno - usługowa TECH Sp. j. wieprz 1047A Wieprz koło Andrychowa tel fax poczta@tech.pl Dystrybutor: oddział w bulowicach ul. Skotnica Bulowice Wydrukowano: TECH Sp. J. zastrzega sobie prawo wprowadzania bez uprzedzenia zmian parametrów technicznych, wyposażenia i specyfikacji oferowanych towarów. Zawarte w niniejszym katalogu wszelkie informacje, w szczególności zaprezentowane fotografie, specyfikacje, opisy, rysunki lub parametry techniczne nie stanowią zapewnienia w rozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002 roku o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego (dalej Ustawa ), a także nie stanowią opisu towaru w rozumieniu art. 4 ust. 2 Ustawy. Niniejszy katalog nie stanowi oferty w rozumieniu art. 66 Kodeksu Cywilnego.
