1 Najczęściej kupowane sterowniki w Polsce! technika efektywność charakter

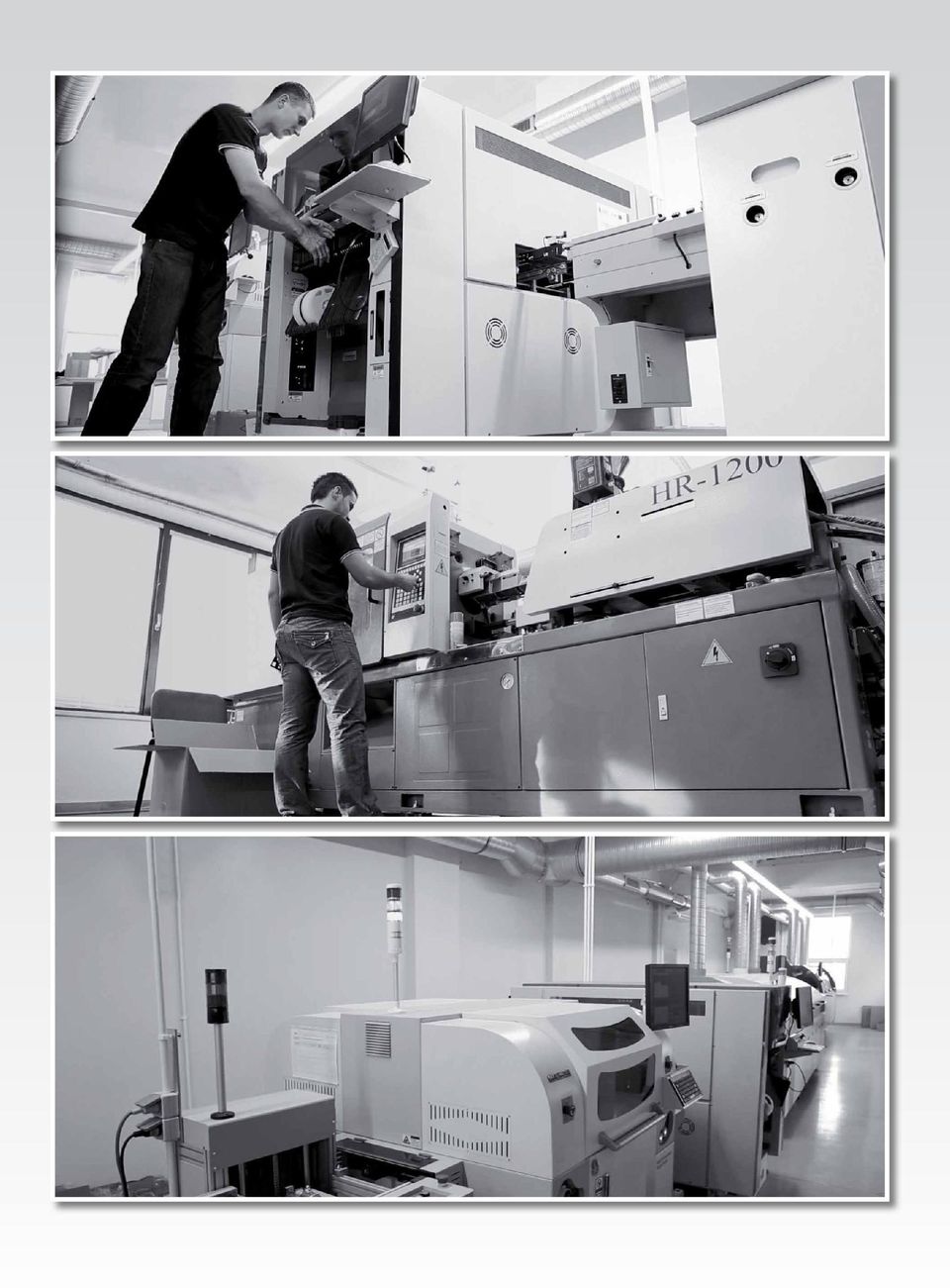

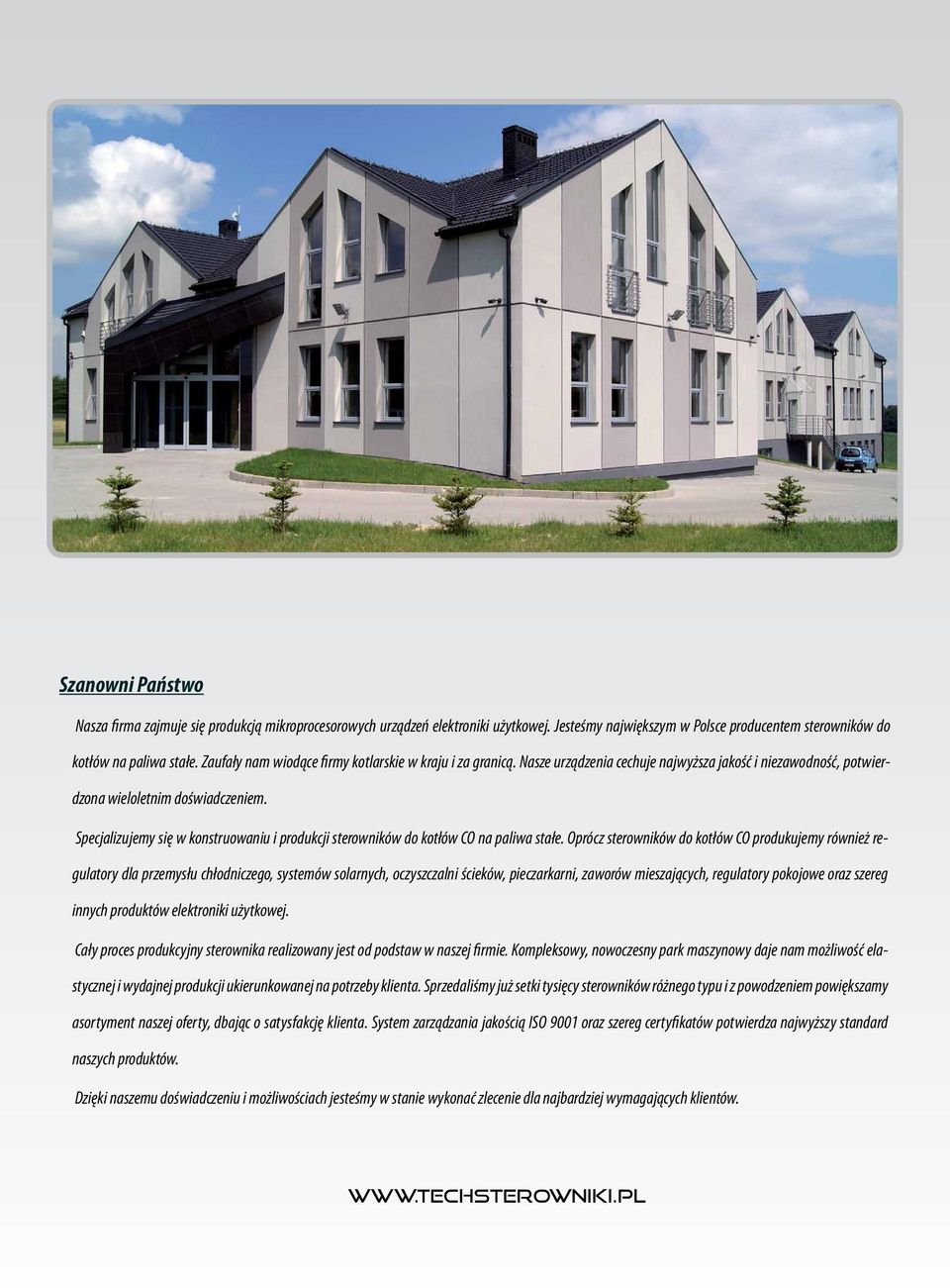

2 Szanowni Państwo Nasza firma zajmuje się produkcją mikroprocesorowych urządzeń elektroniki użytkowej. Jesteśmy największym w Polsce producentem sterowników do kotłów na paliwa stałe. Zaufały nam wiodące firmy kotlarskie w kraju i za granicą. Nasze urządzenia cechuje najwyższa jakość i niezawodność, potwierdzona wieloletnim doświadczeniem. Specjalizujemy się w konstruowaniu i produkcji sterowników do kotłów na paliwa stałe. Oprócz sterowników do kotłów produkujemy również regulatory dla przemysłu chłodniczego, systemów solarnych, oczyszczalni ścieków, pieczarkarni, zaworów mieszających, regulatory pokojowe oraz szereg innych produktów elektroniki użytkowej. Cały proces produkcyjny sterownika realizowany jest od podstaw w naszej firmie. Kompleksowy, nowoczesny park maszynowy daje nam możliwość elastycznej i wydajnej produkcji ukierunkowanej na potrzeby klienta. Sprzedaliśmy już setki tysięcy sterowników różnego typu i z powodzeniem powiększamy asortyment naszej oferty, dbając o satysfakcję klienta. System zarządzania jakością ISO 9001 oraz szereg certyfikatów potwierdza najwyższy standard naszych produktów. Dzięki naszemu doświadczeniu i możliwościach jesteśmy w stanie wykonać zlecenie dla najbardziej wymagających klientów.

3

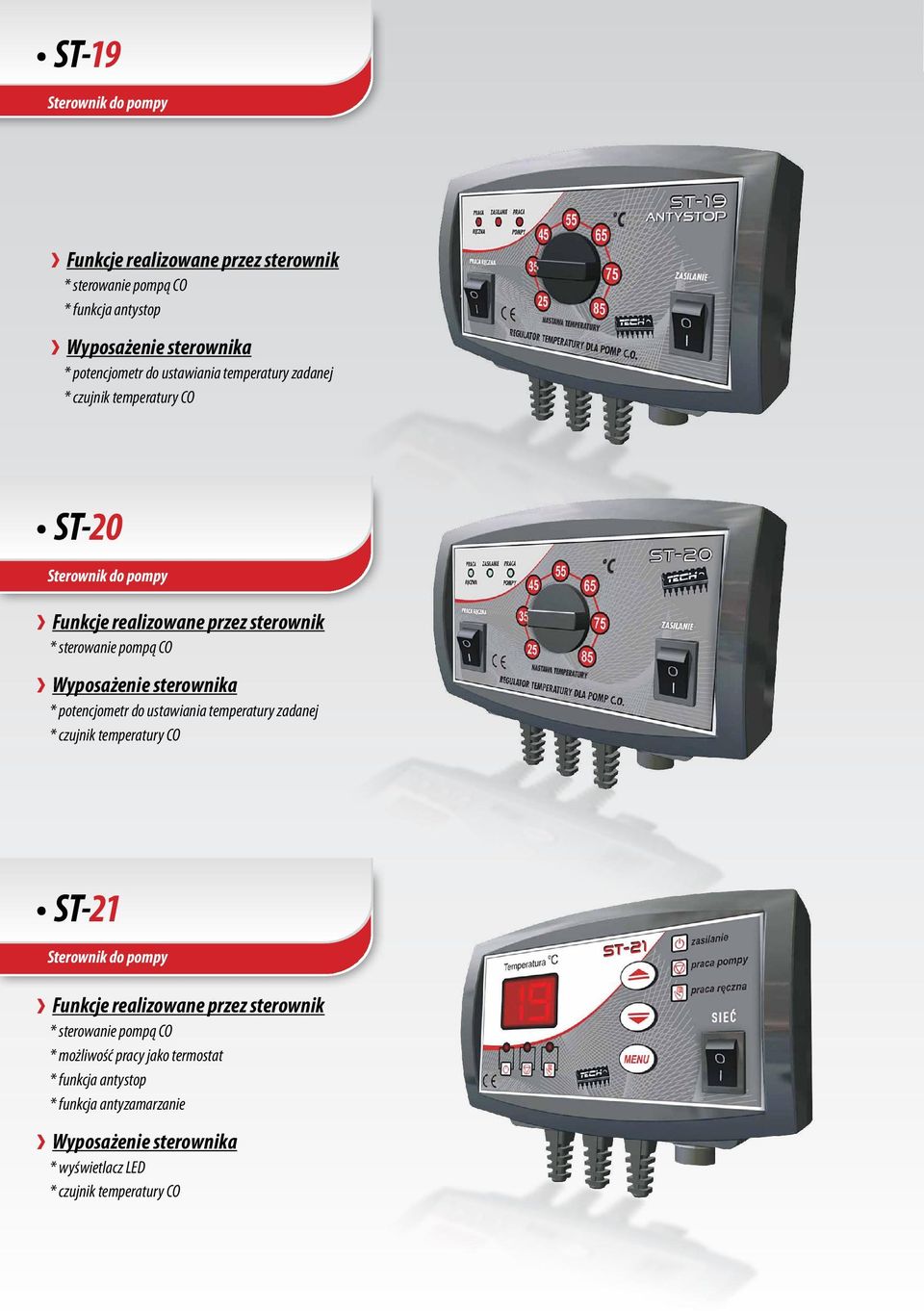

4 ST-19 Sterownik do pompy * sterowanie pompą * funkcja antystop * potencjometr do ustawiania temperatury zadanej * czujnik temperatury ST-20 Sterownik do pompy * sterowanie pompą * potencjometr do ustawiania temperatury zadanej * czujnik temperatury ST-21 Sterownik do pompy * sterowanie pompą * możliwość pracy jako termostat * funkcja antystop * funkcja antyzamarzanie * wyświetlacz LED * czujnik temperatury

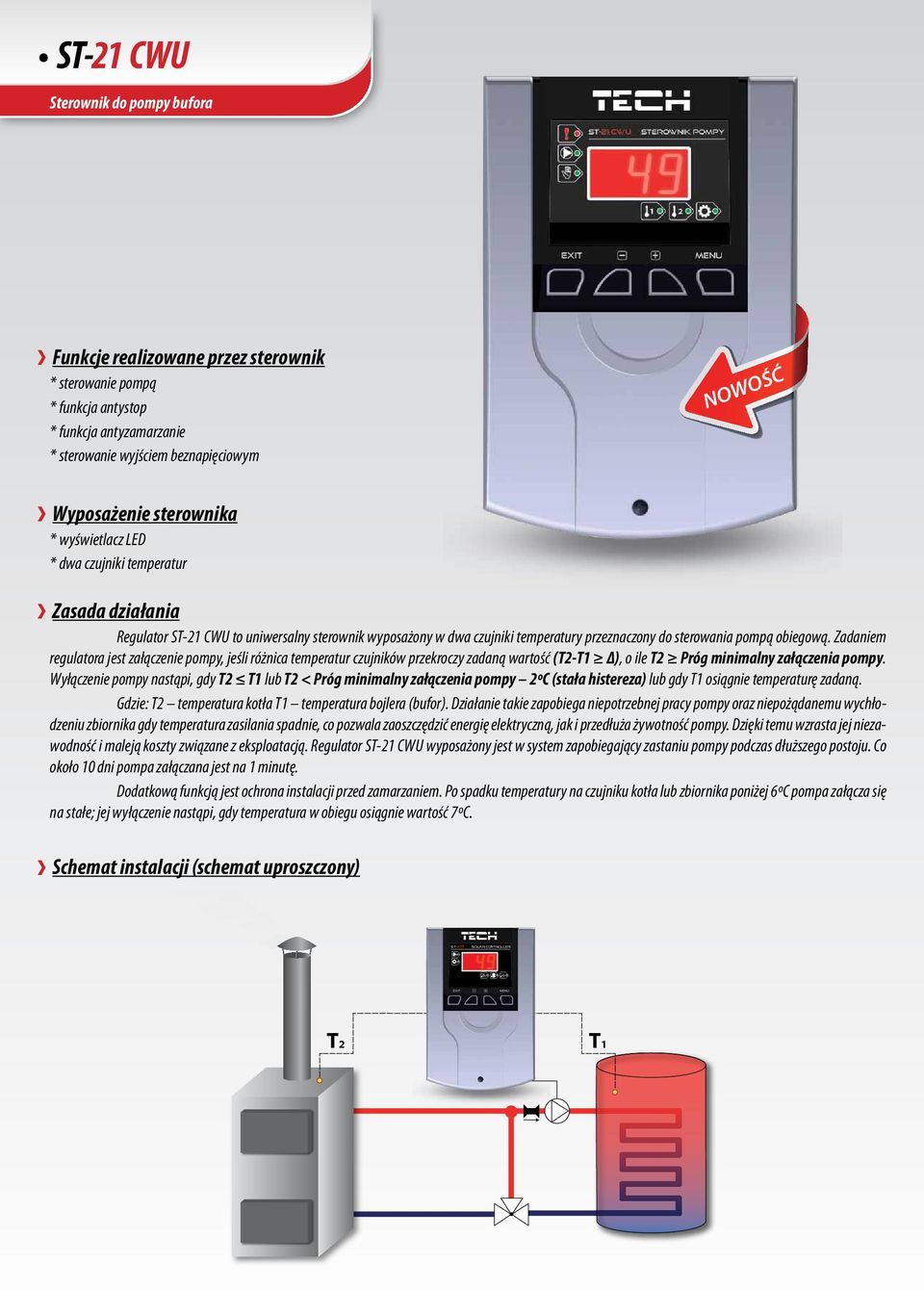

5 ST-21 Sterownik do pompy bufora * sterowanie pompą * funkcja antystop * funkcja antyzamarzanie * sterowanie wyjściem beznapięciowym NOWOŚĆ * wyświetlacz LED * dwa czujniki temperatur Zasada działania Regulator ST-21 to uniwersalny sterownik wyposażony w dwa czujniki temperatury przeznaczony do sterowania pompą obiegową. Zadaniem regulatora jest załączenie pompy, jeśli różnica temperatur czujników przekroczy zadaną wartość (T2-T1 Δ), o ile T2 Próg minimalny załączenia pompy. Wyłączenie pompy nastąpi, gdy T2 T1 lub T2 < Próg minimalny załączenia pompy 2oC (stała histereza) lub gdy T1 osiągnie temperaturę zadaną. Gdzie: T2 temperatura kotła T1 temperatura bojlera (bufor). Działanie takie zapobiega niepotrzebnej pracy pompy oraz niepożądanemu wychłodzeniu zbiornika gdy temperatura zasilania spadnie, co pozwala zaoszczędzić energię elektryczną, jak i przedłuża żywotność pompy. Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją. Regulator ST-21 wyposażony jest w system zapobiegający zastaniu pompy podczas dłuższego postoju. Co około 10 dni pompa załączana jest na 1 minutę. Dodatkową funkcją jest ochrona instalacji przed zamarzaniem. Po spadku temperatury na czujniku kotła lub zbiornika poniżej 6oC pompa załącza się na stałe; jej wyłączenie nastąpi, gdy temperatura w obiegu osiągnie wartość 7oC. Schemat instalacji (schemat uproszczony) T2 T1

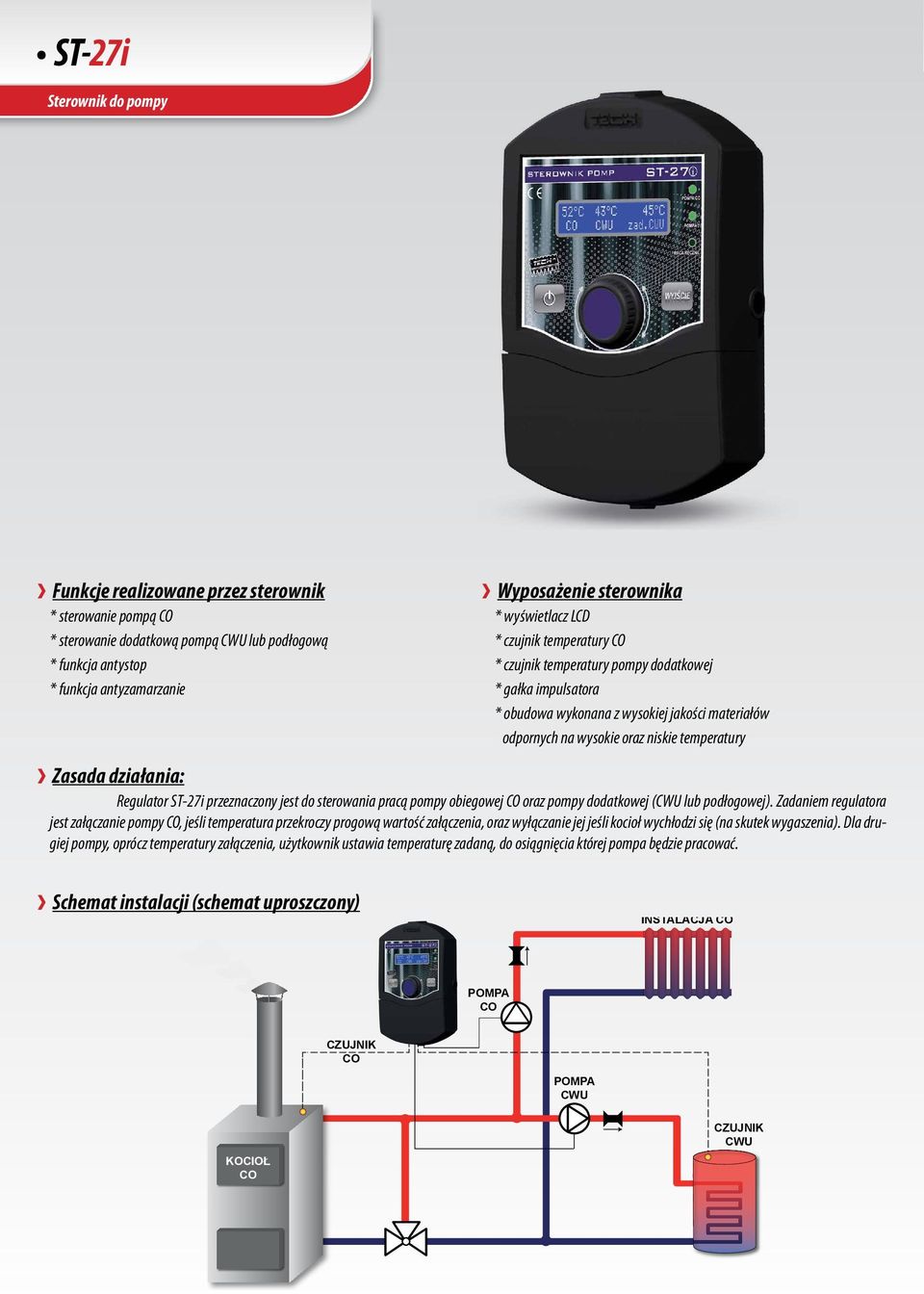

6 ST-27i Sterownik do pompy * sterowanie pompą * sterowanie dodatkową pompą lub podłogową * funkcja antystop * funkcja antyzamarzanie Zasada działania: Regulator ST-27i przeznaczony jest do sterowania pracą pompy obiegowej oraz pompy dodatkowej ( lub podłogowej). Zadaniem regulatora jest załączanie pompy, jeśli temperatura przekroczy progową wartość załączenia, oraz wyłączanie jej jeśli kocioł wychłodzi się (na skutek wygaszenia). Dla drugiej pompy, oprócz temperatury załączenia, użytkownik ustawia temperaturę zadaną, do osiągnięcia której pompa będzie pracować. Schemat instalacji (schemat uproszczony) * wyświetlacz LCD * czujnik temperatury * czujnik temperatury pompy dodatkowej * gałka impulsatora * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury INSTALACJA KOCIOŁ

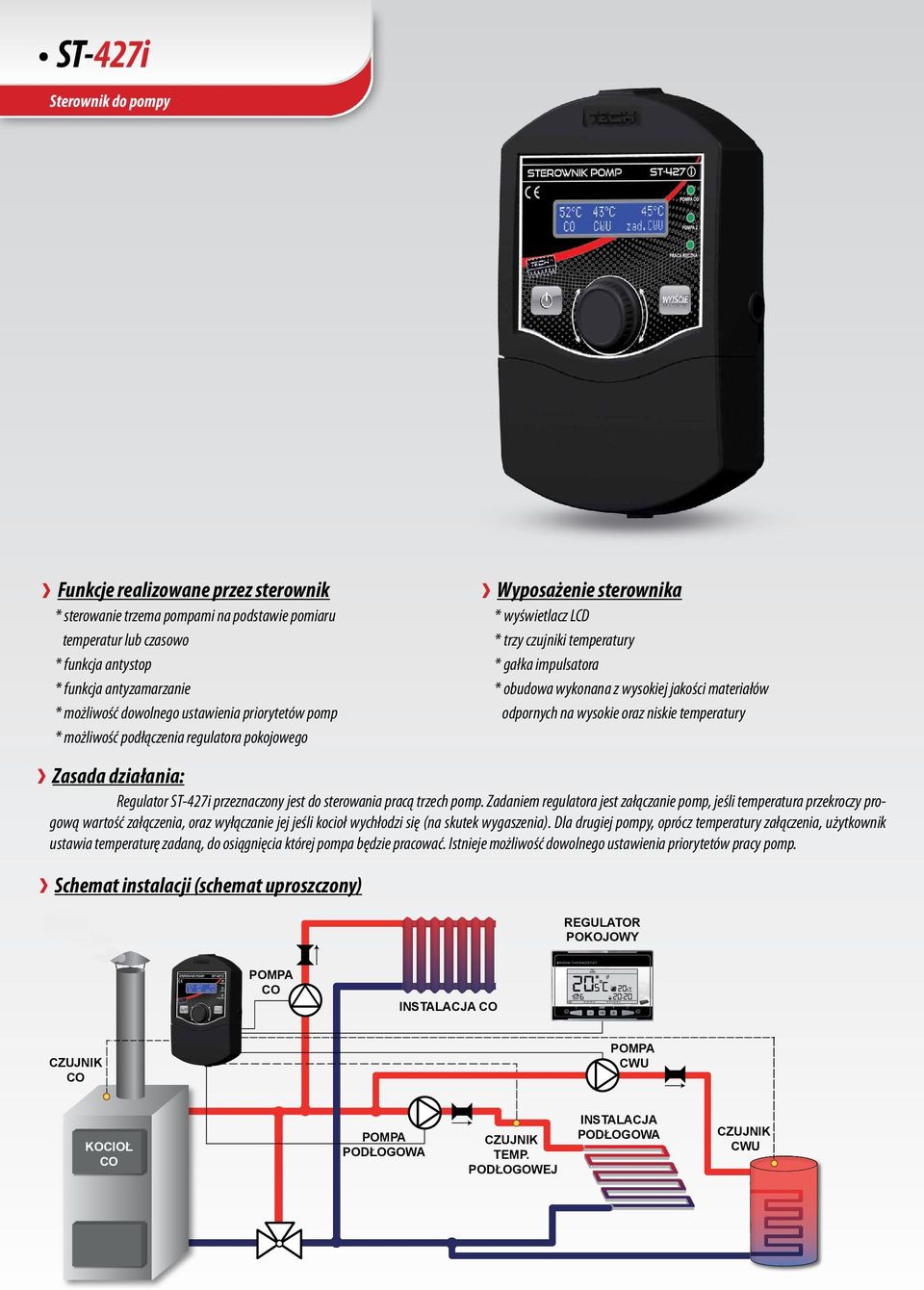

7 ST-427i Sterownik do pompy * sterowanie trzema pompami na podstawie pomiaru temperatur lub czasowo * funkcja antystop * funkcja antyzamarzanie * możliwość dowolnego ustawienia priorytetów pomp * możliwość podłączenia regulatora pokojowego Zasada działania: * wyświetlacz LCD * trzy czujniki temperatury * gałka impulsatora * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Regulator ST-427i przeznaczony jest do sterowania pracą trzech pomp. Zadaniem regulatora jest załączanie pomp, jeśli temperatura przekroczy progową wartość załączenia, oraz wyłączanie jej jeśli kocioł wychłodzi się (na skutek wygaszenia). Dla drugiej pompy, oprócz temperatury załączenia, użytkownik ustawia temperaturę zadaną, do osiągnięcia której pompa będzie pracować. Istnieje możliwość dowolnego ustawienia priorytetów pracy pomp. Schemat instalacji (schemat uproszczony) REGULATOR POKOJOWY INSTALACJA KOCIOŁ PODŁOGOWA TEMP. PODŁOGOWEJ INSTALACJA PODŁOGOWA

8 ST-430 Sterownik do zaworu mieszającego * płynne sterowanie zaworem trój- i czterodrogowym * sterowanie pracą pompy * zabezpieczenie temperatury powrotu * sterowanie pogodowe * współpraca z regulatorem pokojowym * wyświetlacz LCD * czujnik temperatury zaworu * czujnik temperatury powrotu * czujnik pogodowy * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Zasada działania: Termoregulator typu ST-430 przeznaczony jest do obsługi zaworu mieszającego trój lub czterodrogowego z możliwością podłączenia dodatkowej pompy zaworu. Sterownik ten jest wyposażony w funkcję sterowania pogodowego oraz posiada możliwość podłączenia regulatora pokojowego. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody. Schemat instalacji (schemat uproszczony) POGODOWY (NA ZEWNĄTRZ) ZAWORU OGRZEWANA INSTALACJA INSTALACJA KOCIOŁ ZAWÓR MIESZAJĄCY REGULATOR POKOJOWY DODATKOWA KRÓTKIEGO OBIEGU KRÓTKI OBIEG POWROTU

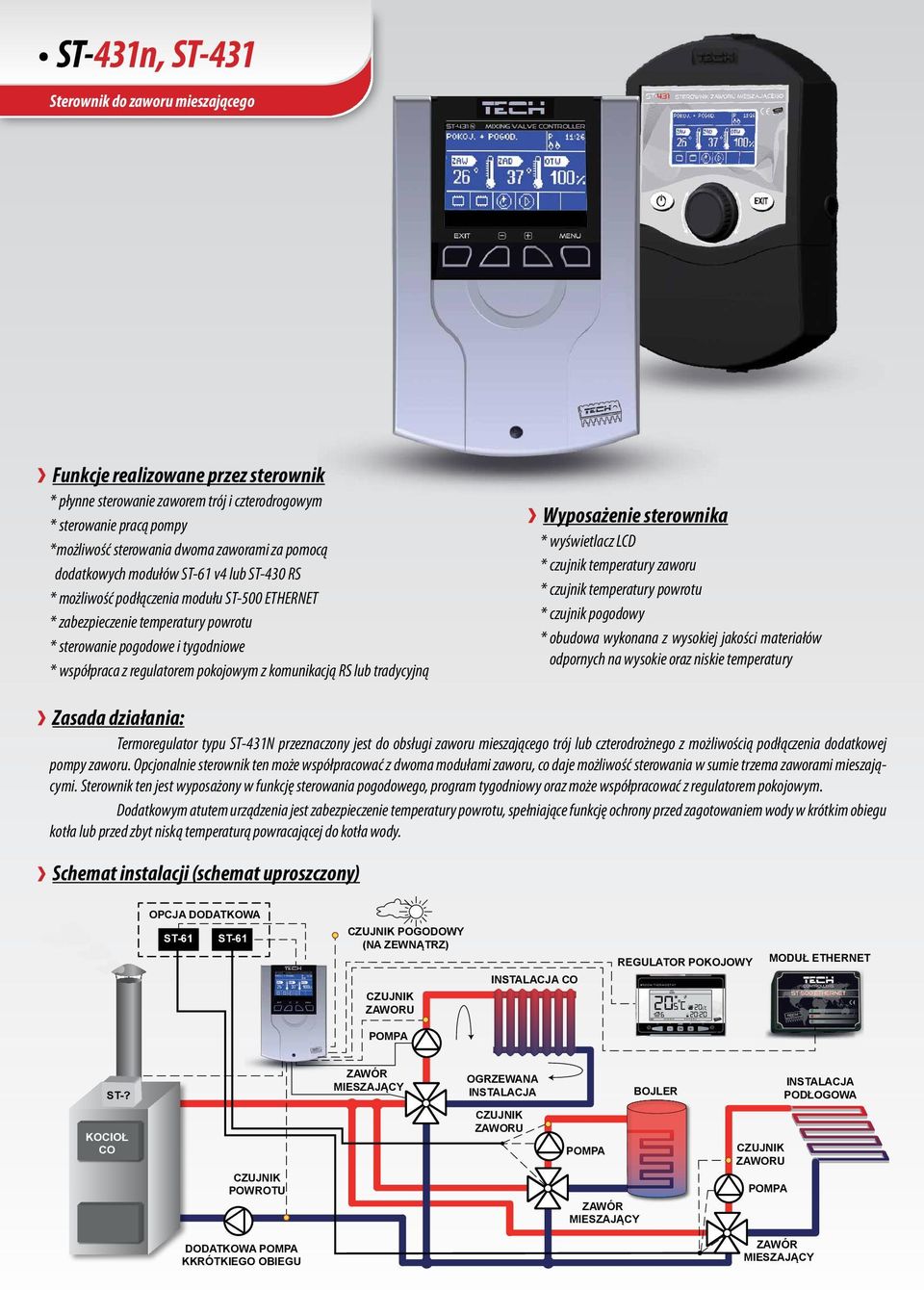

9 ST-431n, ST-431 Sterownik do zaworu mieszającego * płynne sterowanie zaworem trój i czterodrogowym * sterowanie pracą pompy *możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * możliwość podłączenia modułu ST-500 ETHERNET * zabezpieczenie temperatury powrotu * sterowanie pogodowe i tygodniowe * współpraca z regulatorem pokojowym z komunikacją RS lub tradycyjną * wyświetlacz LCD * czujnik temperatury zaworu * czujnik temperatury powrotu * czujnik pogodowy * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Zasada działania: Termoregulator typu ST-431N przeznaczony jest do obsługi zaworu mieszającego trój lub czterodrożnego z możliwością podłączenia dodatkowej pompy zaworu. Opcjonalnie sterownik ten może współpracować z dwoma modułami zaworu, co daje możliwość sterowania w sumie trzema zaworami mieszającymi. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody. Schemat instalacji (schemat uproszczony) OPCJA DODATKOWA ST-61 ST-61 POGODOWY (NA ZEWNĄTRZ) ZAWORU INSTALACJA REGULATOR POKOJOWY MODUŁ ETHERNET ST-? ZAWÓR MIESZAJĄCY OGRZEWANA INSTALACJA BOJLER INSTALACJA PODŁOGOWA KOCIOŁ POWROTU ZAWORU ZAWÓR MIESZAJĄCY ZAWORU DODATKOWA KKRÓTKIEGO OBIEGU ZAWÓR MIESZAJĄCY

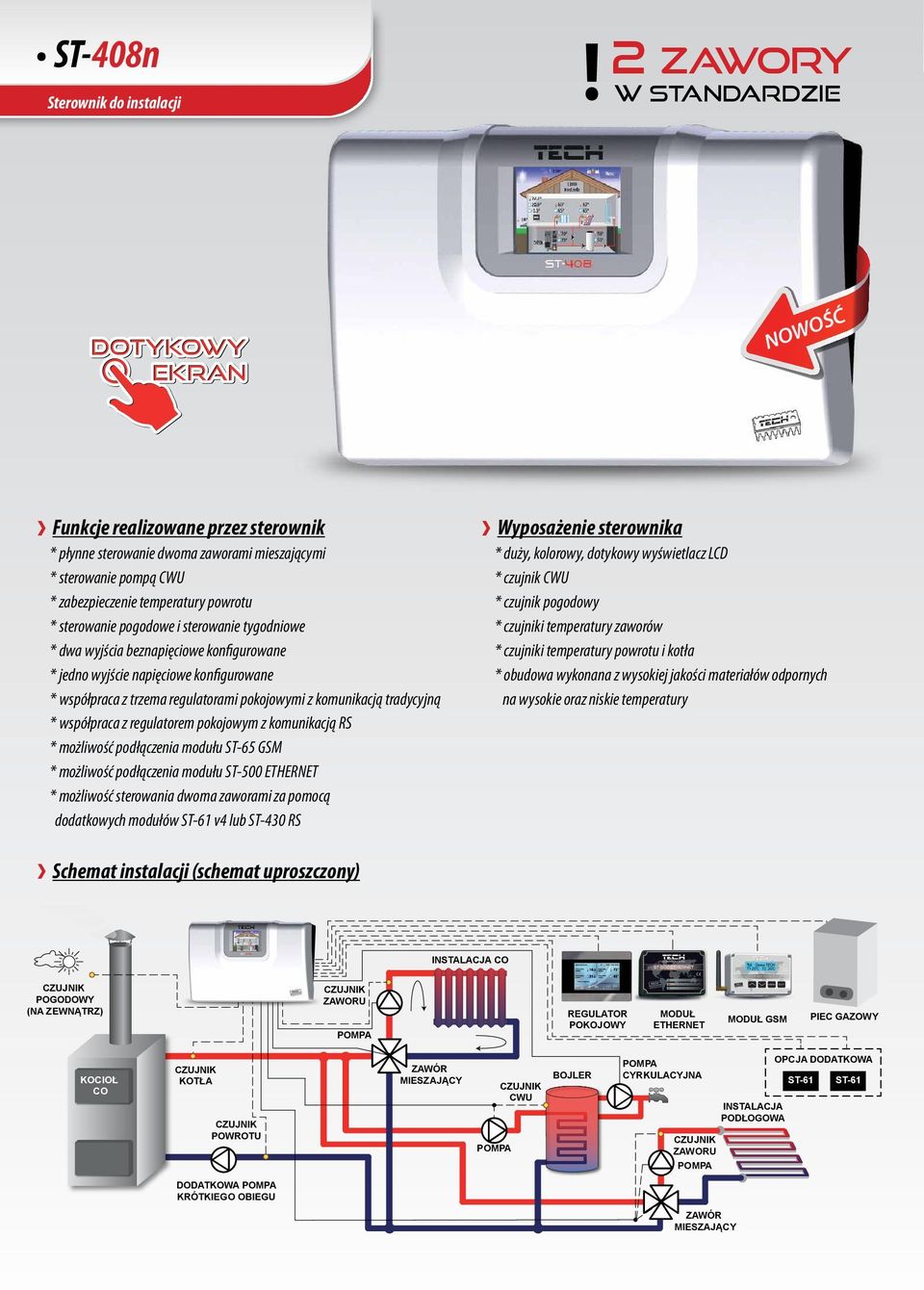

10 ST-408n Sterownik do instalacji! 2 zawory w standardzie NOWOŚĆ * płynne sterowanie dwoma zaworami mieszającymi * sterowanie pompą * zabezpieczenie temperatury powrotu * sterowanie pogodowe i sterowanie tygodniowe * dwa wyjścia beznapięciowe konfigurowane * jedno wyjście napięciowe konfigurowane * współpraca z trzema regulatorami pokojowymi z komunikacją tradycyjną * współpraca z regulatorem pokojowym z komunikacją RS * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * duży, kolorowy, dotykowy wyświetlacz LCD * czujnik * czujnik pogodowy * czujniki temperatury zaworów * czujniki temperatury powrotu i kotła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Schemat instalacji (schemat uproszczony) INSTALACJA POGODOWY (NA ZEWNĄTRZ) ZAWORU REGULATOR POKOJOWY MODUŁ ETHERNET MODUŁ GSM PIEC GAZOWY KOCIOŁ KOTŁA POWROTU ZAWÓR MIESZAJĄCY BOJLER CYRKULACYJNA ZAWORU INSTALACJA PODŁOGOWA OPCJA DODATKOWA ST-61 ST-61 DODATKOWA KRÓTKIEGO OBIEGU ZAWÓR MIESZAJĄCY

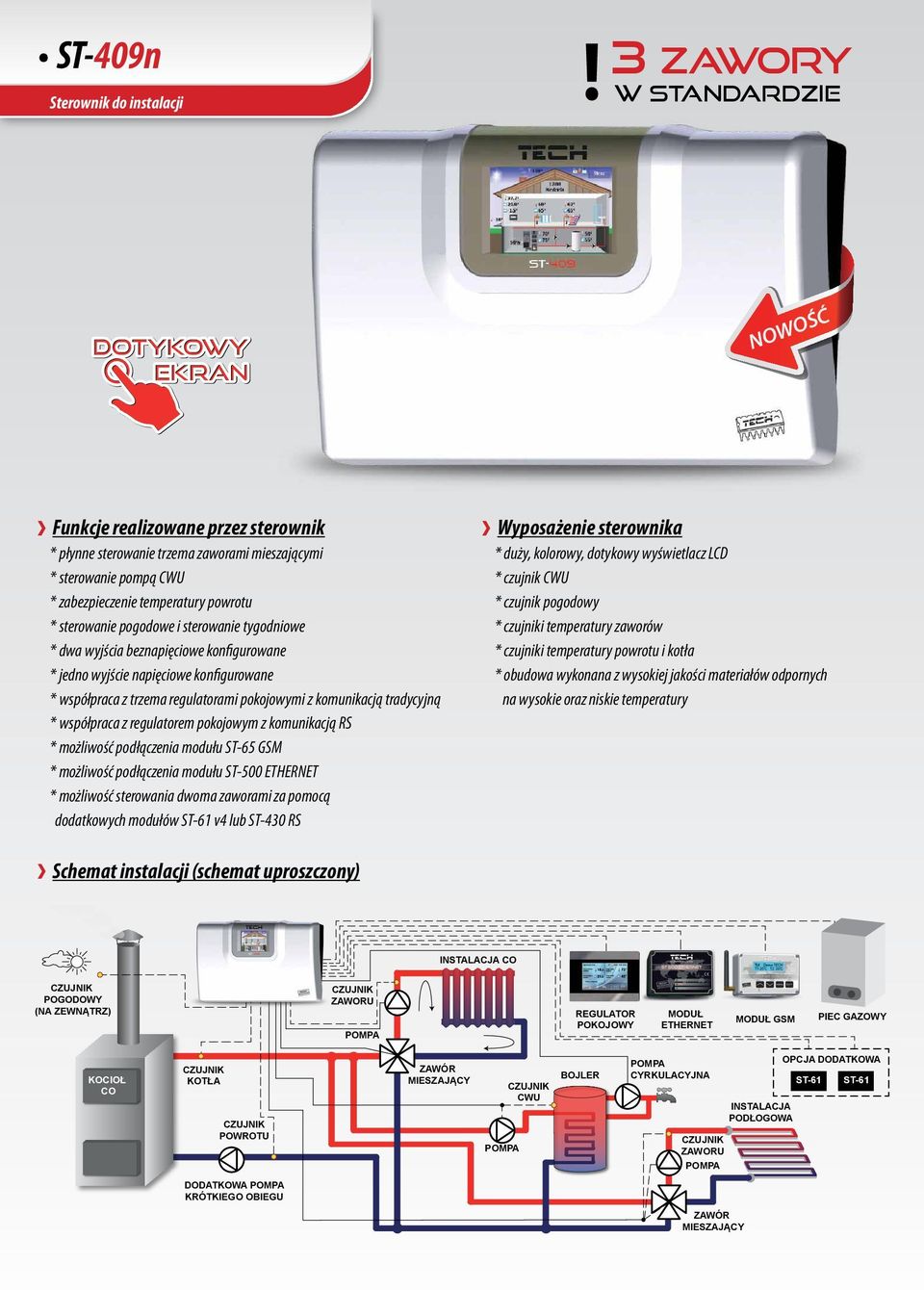

11 ST-409n Sterownik do instalacji! 3 zawory w standardzie NOWOŚĆ * płynne sterowanie trzema zaworami mieszającymi * sterowanie pompą * zabezpieczenie temperatury powrotu * sterowanie pogodowe i sterowanie tygodniowe * dwa wyjścia beznapięciowe konfigurowane * jedno wyjście napięciowe konfigurowane * współpraca z trzema regulatorami pokojowymi z komunikacją tradycyjną * współpraca z regulatorem pokojowym z komunikacją RS * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * duży, kolorowy, dotykowy wyświetlacz LCD * czujnik * czujnik pogodowy * czujniki temperatury zaworów * czujniki temperatury powrotu i kotła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Schemat instalacji (schemat uproszczony) INSTALACJA POGODOWY (NA ZEWNĄTRZ) ZAWORU REGULATOR POKOJOWY MODUŁ ETHERNET MODUŁ GSM PIEC GAZOWY KOCIOŁ KOTŁA POWROTU ZAWÓR MIESZAJĄCY BOJLER CYRKULACYJNA ZAWORU INSTALACJA PODŁOGOWA OPCJA DODATKOWA ST-61 ST-61 DODATKOWA KRÓTKIEGO OBIEGU ZAWÓR MIESZAJĄCY

12 ST-266 Listwa montażowa do zaworów termostatycznych NOWOŚĆ * możliwość obsługi zaworu mieszającego * możliwość obsługi max. 18 siłowników termostatycznych przy pomocy 6 regulatorów pokojowych: * 3 regulatory pokojowe mają możliwość obsługi aż 12 siłowników (każdy max. po 4 siłowniki) * 3 regulatory pokojowe mają możliwość obsługi aż 6 siłowników (każdy max. po 2 siłowniki) * jedno wyjście 230V na pompę * możliwość obsługi pompy z regulacją prędkości przy pomocy sygnału PWM * styk beznapięciowy * możliwość podłączenia ST-65 GSM * możliwość podłączenia ST-500 Ethernet * możliwość podłączenia zewnętrznego panelu sterującego z komunikacją RS Charakterystyczne cechy produktu: - optymalizacja komfortu cieplnego w budynku dzięki wydzieleniu kilku różnych obszarów o zróżnicowanych warunkach temperaturowych, - znaczna oszczędność zużycia energii dzięki precyzyjnej gospodarce temperaturowej poszczególnych pomieszczeń budynku, - możliwość bezprzewodowego połączenia całego systemu eliminuje dodatkowe koszty montażu, - prosty i wygodny montaż na listwach, - obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie i niskie temperatury, - możliwość montażu zarówno na szynie DIN jaki i bezpośrednio na ścianie 22,5 20,5 C Oszczędzaj energie po przez indywidualną regulacje temperatury w każdym pomieszczeniu osobno.

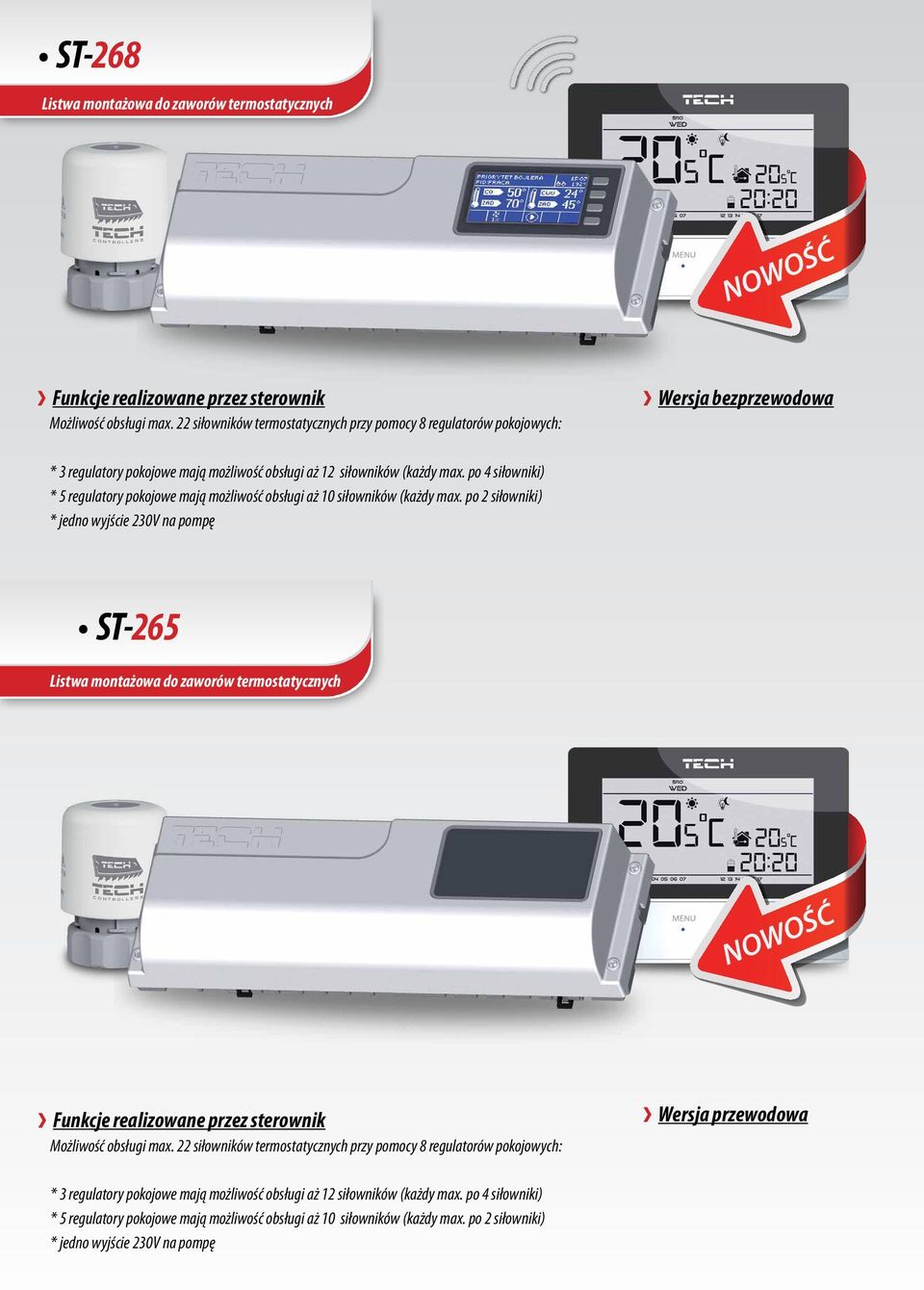

13 ST-268 Listwa montażowa do zaworów termostatycznych NOWOŚĆ Możliwość obsługi max. 22 siłowników termostatycznych przy pomocy 8 regulatorów pokojowych: Wersja bezprzewodowa * 3 regulatory pokojowe mają możliwość obsługi aż 12 siłowników (każdy max. po 4 siłowniki) * 5 regulatory pokojowe mają możliwość obsługi aż 10 siłowników (każdy max. po 2 siłowniki) * jedno wyjście 230V na pompę ST-265 Listwa montażowa do zaworów termostatycznych NOWOŚĆ Możliwość obsługi max. 22 siłowników termostatycznych przy pomocy 8 regulatorów pokojowych: Wersja przewodowa * 3 regulatory pokojowe mają możliwość obsługi aż 12 siłowników (każdy max. po 4 siłowniki) * 5 regulatory pokojowe mają możliwość obsługi aż 10 siłowników (każdy max. po 2 siłowniki) * jedno wyjście 230V na pompę

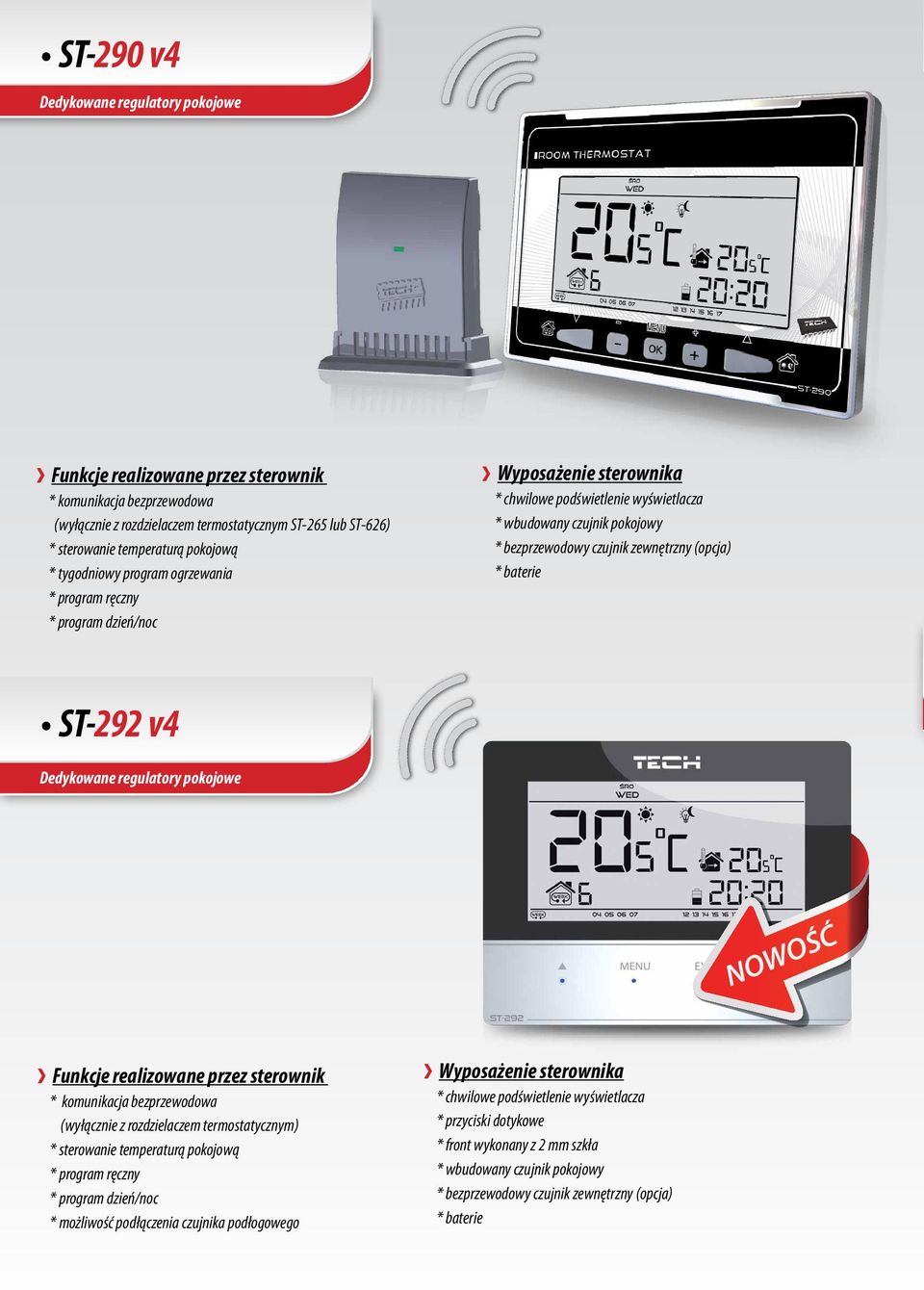

14 ST-290 v4 Dedykowane regulatory pokojowe * komunikacja bezprzewodowa (wyłącznie z rozdzielaczem termostatycznym ST-265 lub ST-626) * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * chwilowe podświetlenie wyświetlacza * wbudowany czujnik pokojowy * bezprzewodowy czujnik zewnętrzny (opcja) * baterie ST-292 v4 Dedykowane regulatory pokojowe NOWOŚĆ * komunikacja bezprzewodowa (wyłącznie z rozdzielaczem termostatycznym) * sterowanie temperaturą pokojową * program ręczny * program dzień/noc * możliwość podłączenia czujnika podłogowego * chwilowe podświetlenie wyświetlacza * przyciski dotykowe * front wykonany z 2 mm szkła * wbudowany czujnik pokojowy * bezprzewodowy czujnik zewnętrzny (opcja) * baterie

15 STT-230/2 Siłownik termoelektryczny Zastosowanie: Siłownik termoelektryczny STT przeznaczony jest do automatycznego zamykania i otwierania zaworów zamontowanych na rozdzielaczach grzewczych lub otwierania i zamykania zaworów grzejnikowych. Mogą być sterowanie przez listwy montażowe lub termostaty pokojowe. Opis: Siłownik termoelektryczny STT wyposażony jest we wskaźnik położenia trzpienia zaworu. Wyposażone są w przewód elektryczny o długości 1m i nakrętkę z gwintem M30x1,5 do montażu bezpośrednio na rozdzielaczu lub zaworze grzejnikowym. Siłowniki są bezprądowo zamknięte (NC). NOWOŚĆ Dane techniczne: Przyłącze - nakrętka z gwintem M30x1,5 Skok - 3,2 mm Czas otwarcia - poniżej 5 min. Maksymalna temperatura pracy - temperatura otoczenia 60 st. C. Klasa - IP54 STZ-120 Siłownik zaworu mieszającego Siłownik zaworu mieszającego Siłowniki z 3-punktowym sygnałem sterującym w wersji 230 V AC (50 Hz). Do siłownika jest zamontowany przewód przyłączeniowy o dł.1,5 m. Czas obrotu 120 s. NOWOŚĆ * W standardzie przyłącze do zaworów ESBE. Opcjonalnie zestawy przyłączeniowe dostępne do zaworów innych producentów: Meibes, Watts, Honeywell Corona, Lovato

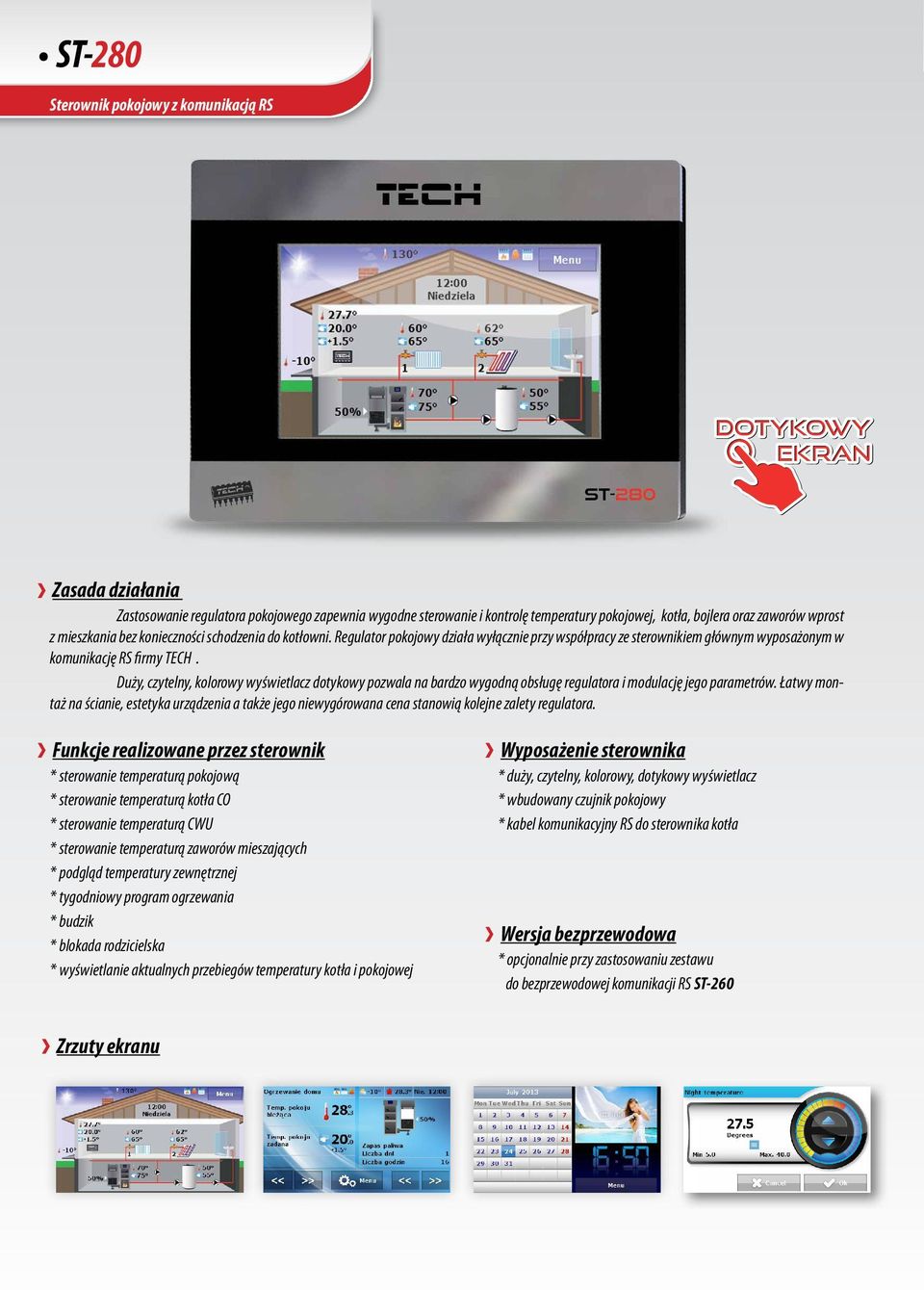

16 ST-280 Sterownik pokojowy z komunikacją RS Zasada działania Zastosowanie regulatora pokojowego zapewnia wygodne sterowanie i kontrolę temperatury pokojowej, kotła, bojlera oraz zaworów wprost z mieszkania bez konieczności schodzenia do kotłowni. Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym wyposażonym w komunikację RS firmy TECH. Duży, czytelny, kolorowy wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i modulację jego parametrów. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora. * sterowanie temperaturą pokojową * sterowanie temperaturą kotła * sterowanie temperaturą * sterowanie temperaturą zaworów mieszających * podgląd temperatury zewnętrznej * tygodniowy program ogrzewania * budzik * blokada rodzicielska * wyświetlanie aktualnych przebiegów temperatury kotła i pokojowej Zrzuty ekranu * duży, czytelny, kolorowy, dotykowy wyświetlacz * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260

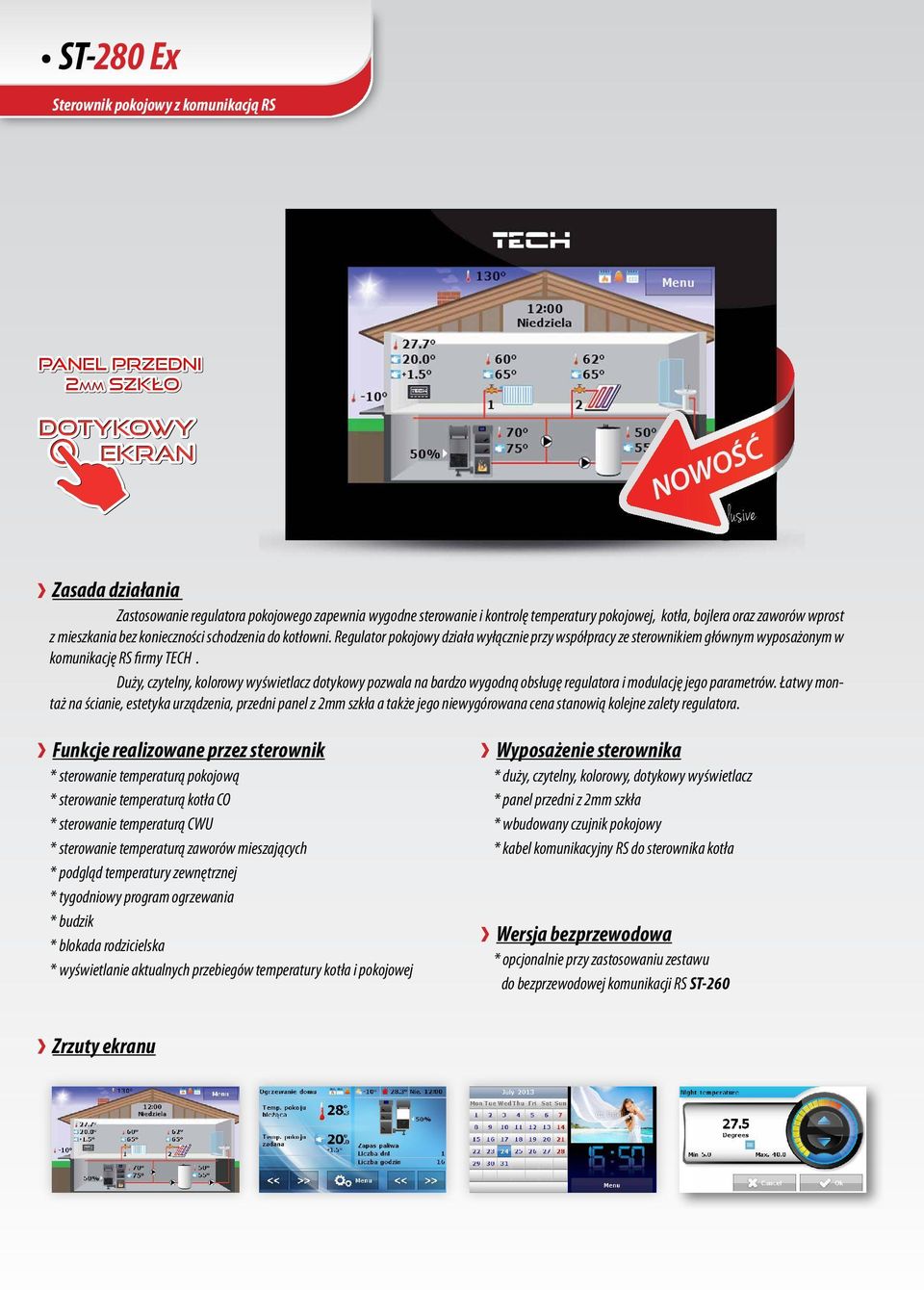

17 ST-280 Ex Sterownik pokojowy z komunikacją RS NOWOŚĆ Zasada działania Zastosowanie regulatora pokojowego zapewnia wygodne sterowanie i kontrolę temperatury pokojowej, kotła, bojlera oraz zaworów wprost z mieszkania bez konieczności schodzenia do kotłowni. Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym wyposażonym w komunikację RS firmy TECH. Duży, czytelny, kolorowy wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i modulację jego parametrów. Łatwy montaż na ścianie, estetyka urządzenia, przedni panel z 2mm szkła a także jego niewygórowana cena stanowią kolejne zalety regulatora. * sterowanie temperaturą pokojową * sterowanie temperaturą kotła * sterowanie temperaturą * sterowanie temperaturą zaworów mieszających * podgląd temperatury zewnętrznej * tygodniowy program ogrzewania * budzik * blokada rodzicielska * wyświetlanie aktualnych przebiegów temperatury kotła i pokojowej Zrzuty ekranu * duży, czytelny, kolorowy, dotykowy wyświetlacz * panel przedni z 2mm szkła * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260

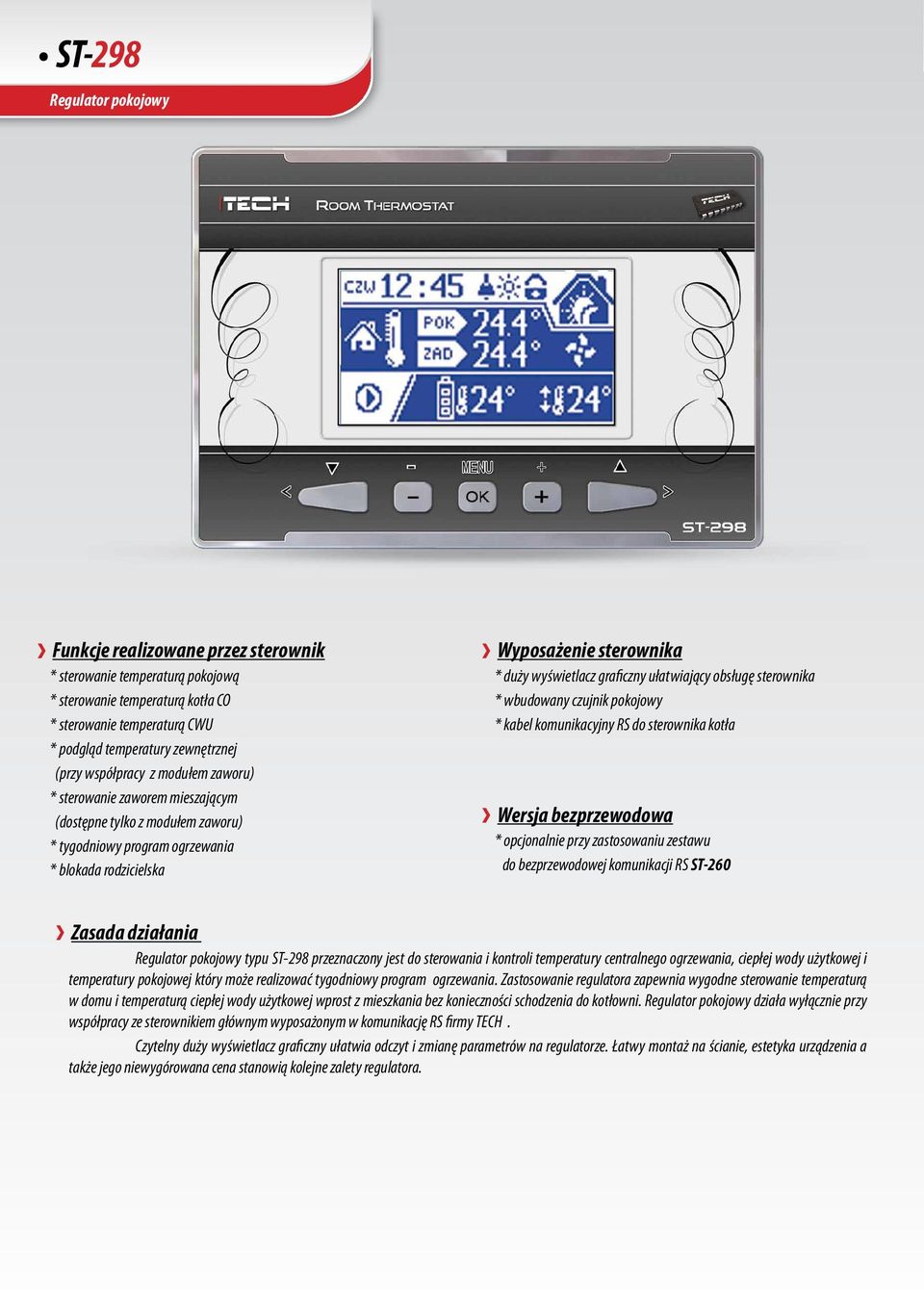

18 ST-298 Regulator pokojowy * sterowanie temperaturą pokojową * sterowanie temperaturą kotła * sterowanie temperaturą * podgląd temperatury zewnętrznej (przy współpracy z modułem zaworu) * sterowanie zaworem mieszającym (dostępne tylko z modułem zaworu) * tygodniowy program ogrzewania * blokada rodzicielska * duży wyświetlacz graficzny ułatwiający obsługę sterownika * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260 Zasada działania Regulator pokojowy typu ST-298 przeznaczony jest do sterowania i kontroli temperatury centralnego ogrzewania, ciepłej wody użytkowej i temperatury pokojowej który może realizować tygodniowy program ogrzewania. Zastosowanie regulatora zapewnia wygodne sterowanie temperaturą w domu i temperaturą ciepłej wody użytkowej wprost z mieszkania bez konieczności schodzenia do kotłowni. Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym wyposażonym w komunikację RS firmy TECH. Czytelny duży wyświetlacz graficzny ułatwia odczyt i zmianę parametrów na regulatorze. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora.

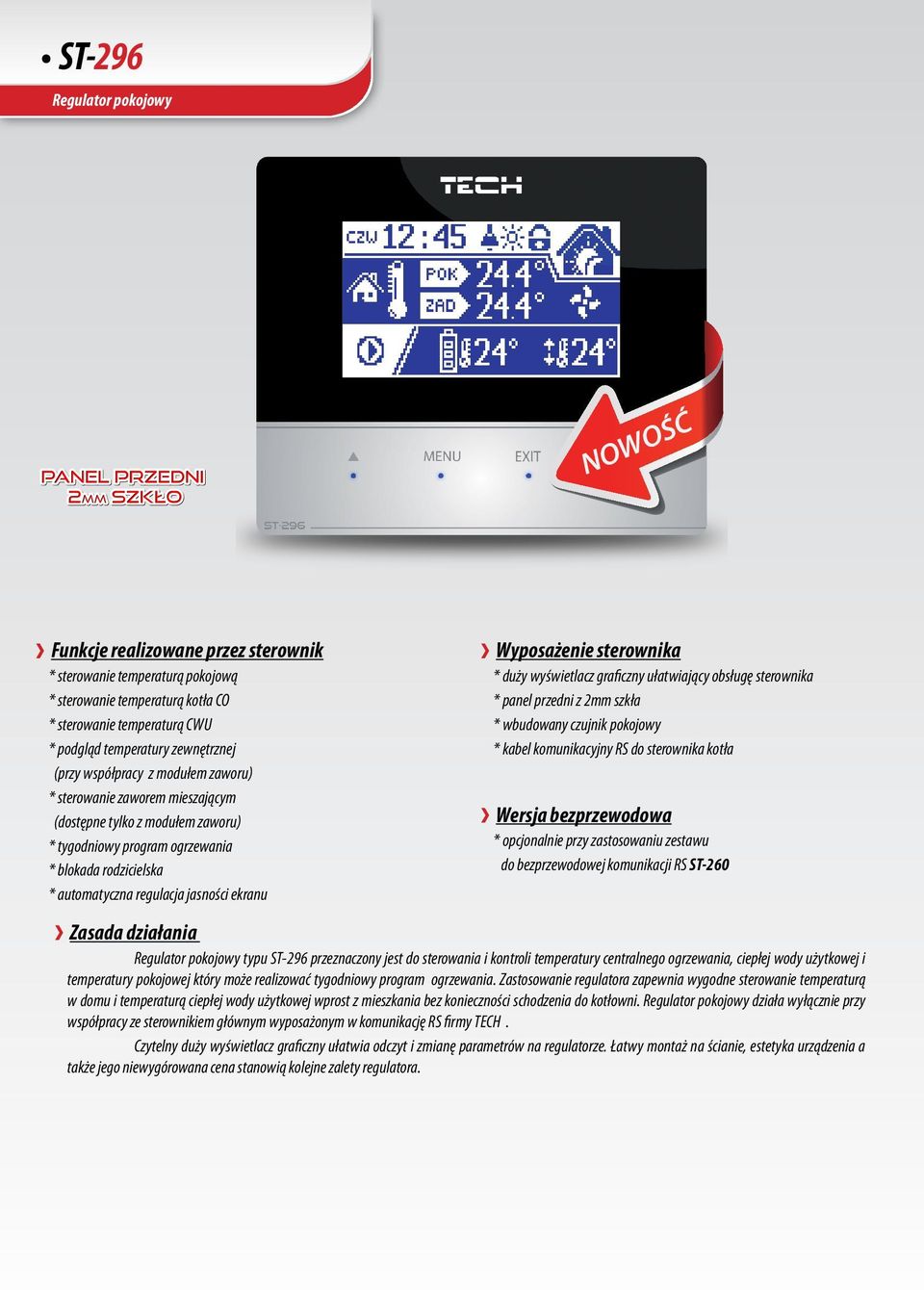

19 ST-296 Regulator pokojowy NOWOŚĆ * sterowanie temperaturą pokojową * sterowanie temperaturą kotła * sterowanie temperaturą * podgląd temperatury zewnętrznej (przy współpracy z modułem zaworu) * sterowanie zaworem mieszającym (dostępne tylko z modułem zaworu) * tygodniowy program ogrzewania * blokada rodzicielska * automatyczna regulacja jasności ekranu Zasada działania * duży wyświetlacz graficzny ułatwiający obsługę sterownika * panel przedni z 2mm szkła * wbudowany czujnik pokojowy * kabel komunikacyjny RS do sterownika kotła Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260 Regulator pokojowy typu ST-296 przeznaczony jest do sterowania i kontroli temperatury centralnego ogrzewania, ciepłej wody użytkowej i temperatury pokojowej który może realizować tygodniowy program ogrzewania. Zastosowanie regulatora zapewnia wygodne sterowanie temperaturą w domu i temperaturą ciepłej wody użytkowej wprost z mieszkania bez konieczności schodzenia do kotłowni. Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym wyposażonym w komunikację RS firmy TECH. Czytelny duży wyświetlacz graficzny ułatwia odczyt i zmianę parametrów na regulatorze. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora.

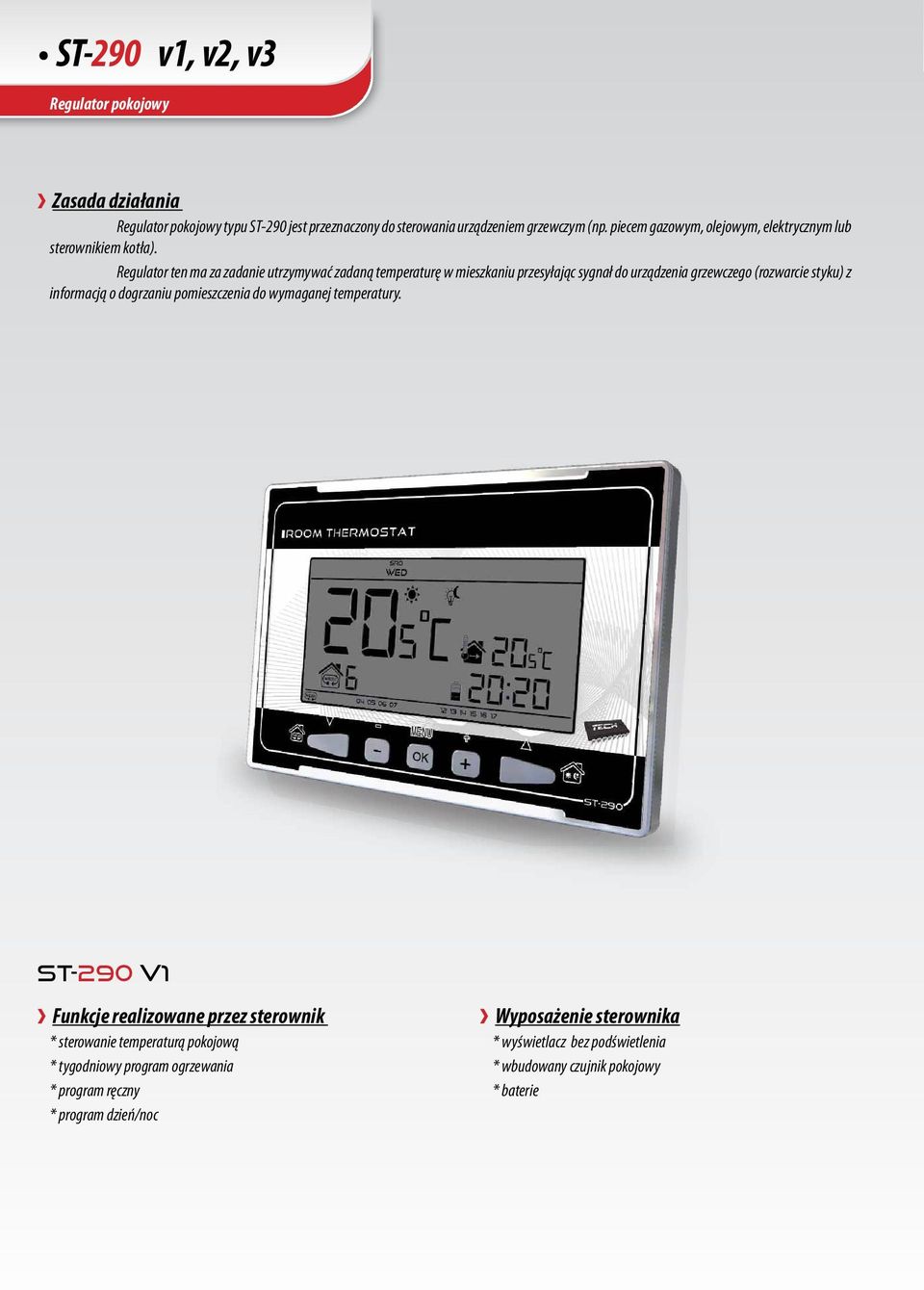

20 ST-290 v1, v2, v3 Regulator pokojowy Zasada działania Regulator pokojowy typu ST-290 jest przeznaczony do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z informacją o dogrzaniu pomieszczenia do wymaganej temperatury. ST-290 v1 * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * wyświetlacz bez podświetlenia * wbudowany czujnik pokojowy * baterie

21 ST-290 v2 * komunikacja bezprzewodowa * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * chwilowe podświetlenie wyświetlacza * wbudowany czujnik pokojowy * bezprzewodowy czujnik zewnętrzny (opcja) * zasilacz z odbiornikiem sygnału * baterie ST-290 v3 * sterowanie temperaturą pokojową * tygodniowy program ogrzewania * program ręczny * program dzień/noc * chwilowe podświetlenie wyświetlacza * wbudowany czujnik pokojowy * baterie

22 ST-282 Regulator pokojowy NOWOŚĆ Zasada działania Regulator pokojowy typu ST-282 jest przeznaczony do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z informacją o dogrzaniu pomieszczenia do wymaganej temperatury. Komunikacja i przesyłanie sygnału odbywa się poprzez dwużyłowy przewód. Zasilacz - moduł wykonawczy montowany jest przy urządzeniu grzewczym. * sterowanie temperaturą pokojową * funkcja budzika * funkcja kalendarza * funkcja kontroli dostępu poprzez kod PIN * funkcja kontroli jasności ekranu w dzień i noc * 6 trybów pracy: - Tryb ręcznego ustawiania temperatury - Tryb dzień/noc - ustawienie temp. dla dnia i nocy - Tryb imprezy - ustawianie temp. na czas przyjęcia - Tryb urlopu - ustawienie temp. na czas nieobecności - Tryb przeciwzamarzania - ustawienie temp. chroniącą instalacje przed zamarznięciem - Harmonogram - ustawienie temp. dla każdej godziny dnia, z dokładnością do 0.1 stopnia (9 harmonogramów) Zrzuty ekranu * wbudowany czujnik pokojowy * zasilacz - moduł wykonawczy (komunikacja) Atrakcyjne graficznie główne ekrany: - Ekran przedstawiający dom 3D w porze letniej lub zimowej - Ekran okrągłych termometrów stylizowany na kokpit samochodu - Ekran przedstawiający duże czytelne wyświetlacze 7-mio segmentowe - Ekran kalendarza - Ekran zegara Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu ST-262

23 ST-282 Ex Regulator pokojowy NOWOŚĆ Zasada działania Regulator pokojowy typu ST-282 Ex jest przeznaczony do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z informacją o dogrzaniu pomieszczenia do wymaganej temperatury. Komunikacja i przesyłanie sygnału odbywa się po przez dwużyłowy przewód. Zasilacz - moduł wykonawczy montowany jest przy kotle. * sterowanie temperaturą pokojową * funkcja budzika * funkcja kalendarza * funkcja kontroli dostępu poprzez kod PIN * funkcja kontroli jasności ekranu w dzień i noc * 6 trybów pracy: - Tryb ręcznego ustawiania temperatury - Tryb dzień/noc - ustawienie temp. dla dnia i nocy - Tryb imprezy - ustawianie temp. na czas przyjęcia - Tryb urlopu - ustawienie temp. na czas nieobecności - Tryb przeciwzamarzania - ustawienie temp. chroniącą instalacje przed zamarznięciem - Harmonogram - ustawienie temp. dla każdej godziny dnia, z dokładnością do 0.1 stopnia (9 harmonogramów) Zrzuty ekranu * wbudowany czujnik pokojowy * zasilacz - moduł wykonawczy Atrakcyjne graficznie główne ekrany: - Ekran przedstawiający dom 3D w porze letniej lub zimowej - Ekran okrągłych termometrów stylizowany na kokpit samochodu - Ekran przedstawiający duże czytelne wyświetlacze 7-mio segmentowe - Ekran kalendarza - Ekran zegara Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu ST-262

24 ST-390 zpid Sterownik do kominka * sterowanie pracą pompy obiegowej * sterowanie pracą pompy dodatkowej lub podłogowej (rodzaj pompy do wyboru) * obsługa przepustnicy * stycznik wyłączający lub włączający pracę pieca gazowego zależnie od wymaganej temperatury wody w obiegu z uwzględnieniem histerezy * możliwość współpracy z modułem ST-65 GSM * możliwość współpracy z modułem ST-500 Ethernet * oprogramowanie zpid * wyświetlacz LCD * czujnik temperatury spalin * czujnik temperatury * czujnik temperatury * przepustnica (dostępne średnice: 100, 120, 150 mm) Zasada działania Regulator temperatury z przepustnicą przeznaczony jest do sterowania procesem spalania w domowym kominku grzewczym. Regulator ten steruje pracą pompy obiegowej, pompy dodatkowej ( lub podłogowej), przepustnicy oraz wyjściem beznapięciowym (sterowanie dodatkowym urządzeniem). Schemat instalacji (schemat uproszczony) SPALIN PIEC GAZOWY MODUŁ WYKONAWCZY INSTALACJA BUFORA BOJLER KOMINEK ZAWÓR ZWROTNY INSTALACJA PRZEPUSTNICA

25 ST-392 zpid Sterownik do kominka NOWOŚĆ * sterowanie pracą pompy obiegowej * sterowanie pracą pompy dodatkowej lub podłogowej (rodzaj pompy do wyboru) * obsługa przepustnicy * stycznik wyłączający lub włączający pracę pieca gazowego zależnie od wymaganej temperatury wody w obiegu z uwzględnieniem histerezy * możliwość współpracy z modułem ST-65 GSM * możliwość współpracy z modułem ST-500 Ethernet * oprogramowanie zpid * duży dotykowy, kolorowy wyświetlacz LCD * czujnik temperatury spalin * czujnik temperatury * czujnik temperatury * przepustnica (dostępne średnice: 100, 120, 150 mm) Zasada działania Regulator temperatury z przepustnicą przeznaczony jest do sterowania procesem spalania w domowym kominku grzewczym. Regulator ten steruje pracą pompy obiegowej, pompy dodatkowej ( lub podłogowej), przepustnicy oraz wyjściem beznapięciowym (sterowanie dodatkowym urządzeniem). Schemat instalacji (schemat uproszczony) SPALIN PIEC GAZOWY MODUŁ WYKONAWCZY INSTALACJA BUFORA BOJLER KOMINEK ZAWÓR ZWROTNY INSTALACJA PRZEPUSTNICA

26 ST-65 GSM Sterownik specjalistyczny / moduł dodatkowy * współpraca ze sterownikami z komunikacją RS * kontrola temperatur czujników przez wiadomości sms * powiadomienia sms oraz telefonicznie (rozmowa przychodząca) o alarmach kotła * możliwość zmiany temperatur zadanych przy pomocy telefonu komórkowego * zabezpieczenie modułu kodem autoryzacji * zasilacz * kabel komunikacyjny RS do sterownika kotła * antena GSM Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260 Opis urządzenia Moduł GSM współpracuje ze sterownikami TECH z komunikacją RS i pozwala na zdalną kontrolę pracy kotła przy pomocy telefonu komórkowego. Użytkownik jest informowany wiadomością sms o każdym alarmie sterownika kotła, ponadto wysyłając odpowiednią wiadomość sms w dowolnym momencie, otrzymuje wiadomość zwrotną z informacją o aktualnej temperaturze wszystkich aktywnych czujników. Po wprowadzeniu kodu autoryzacji możliwa jest również zdalna zmiana temperatur zadanych. Moduł ST-65 posiada cztery dodatkowe wejścia czujnikowe (dwa temperaturowe i dwa stykowe), działające niezależnie od sterownika kotła, do wykorzystania w dowolnej konfiguracji. Gdy czujnik temperatury osiągnie ustawioną temperaturę maksymalną lub minimalną, moduł automatycznie prześle sms z taką informacją. Podobnie ma to miejsce w przypadku zwarcia lub rozwarcia wejścia stykowego.

27 ST-500 Ethernet Sterownik specjalistyczny / moduł dodatkowy * zdalna kontrola pracy kotła przez internet lub sieć lokalną * interfejs graficzny z animacją na ekranie komputera domowego * możliwość wprowadzenia zmiany temperatur zadanych zarówno dla pomp jak i dla zaworów mieszających * możliwość wprowadzenia zmiany temperatur zadanych na regulatorze pokojowym * podgląd temperatur na czujnikach * podgląd historii temperatur * podgląd historii i rodzaju alarmu * wersja na urządzenia mobilne (już wkrótce w Google Play) * zasilacz 9V DC * trójnik RS * kabel komunikacyjny RS do sterownika kotła Wersja bezprzewodowa * opcjonalnie przy zastosowaniu zestawu do bezprzewodowej komunikacji RS ST-260 Opis urządzenia Moduł internetowy to urządzenie pozwalające na zdalną kontrolę pracy kotła przez internet lub sieć lokalną. Użytkownik kontroluje na ekranie komputera domowego stan wszystkich urządzeń instalacji kotła a praca każdego urządzenia przedstawiona jest w postaci animacji. Oprócz możliwości podglądu temperatury każdego czujnika użytkownik ma możliwość wprowadzenia zmiany temperatur zadanych zarówno dla pomp jak i dla zaworów mieszających i w regulatorze pokojowym. Możliwy podgląd historii temperatur w postaci przejrzystych wykresów oraz podglądu historii alarmów sterownika. Zrzuty ekranu

28 ST-400 Sterownik do kolektorów słonecznych NOWOŚĆ * sterowanie pracą pomp * nadzór i obsługa pracy systemu solarnego * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * funkcja antystop Schemat instalacji (schemat uproszczony) * przejrzysty wyświetlacz LED * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Zasada działania: Termoregulator typu ST-400 przeznaczony jest do obsługi instalacji kolektorów słonecznych. Urządzenie to steruje pompą główną (kolektorową) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym. Opcjonalnie jest możliwość podłączenia dodatkowych urządzeń takich jak pompa mieszająca lub grzałka elektryczna oraz podania sygnału do kotła w celu jego rozpalenia. Sterowanie pompą mieszającą oraz podawanie sygnału rozpalania do kotła jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału. KOLEKTORA ZASOBNIKA CIEPŁA

29 ST-401, ST-401n Sterownik do kolektorów słonecznych * sterowanie pracą pomp * nadzór i obsługa pracy systemu solarnego * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * duży przejrzysty wyświetlacz LCD * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Zasada działania: Termoregulator typu ST-401, ST-401n przeznaczony jest do obsługi instalacji kolektorów słonecznych. Urządzenie to steruje pompą główną (kolektorową) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym. Opcjonalnie jest możliwość podłączenia dodatkowych urządzeń takich jak pompa mieszająca lub grzałka elektryczna oraz podania sygnału do kotła w celu jego rozpalenia. Sterowanie pompą mieszającą oraz podawanie sygnału rozpalania do kotła jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału. Schemat instalacji (schemat uproszczony) KOLEKTORA ZASOBNIKA CIEPŁA

30 ST-402, ST-402n Sterownik do kolektorów słonecznych * sterowanie pracą pomp (lub pompy i zaworu) * nadzór i obsługa pracy systemu solarnego dla dwunastu konfiguracji układu * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 Ethernet * możliwość podłączenia dodatkowego urządzenia: - pompy cyrkulacyjnej - grzałki elektrycznej - lub podania sygnału do kotła w celu jego rozpalenia * duży przejrzysty wyświetlacz LCD * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Schemat instalacji (schemat uproszczony) KOLEKTORA ZASOBNIKA CIEPŁA

31 ST-460 Sterownik do kolektorów słonecznych * sterowanie pracą pomp (lub pompy i zaworu) * nadzór i obsługa pracy systemu solarnego dla czternastu konfiguracji układu * zabezpieczenie przed przegrzaniem i zamarzaniem kolektora * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 Ethernet * możliwość podłączenia dodatkowego urządzenia: - pompy cyrkulacyjnej - grzałki elektrycznej - lub podania sygnału do kotła w celu jego rozpalenia * duży przejrzysty dotykowy, kolorowy wyświetlacz LCD * czujnik temperatury kolektora * czujnik temperatury zasobnika ciepła * obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Schemat instalacji (schemat uproszczony) KOLEKTORA ZASOBNIKA CIEPŁA

32 ST-22, ST-24 * dostępny również w wersji SIGMA Sterownik do kotła zasypowego * sterowanie wentylatorem * sterowanie pompą * wolniejsza praca wentylatora przy zbliżaniu się temperatury do zadanej - w wersji z oprogramowaniem Sigma (opcja) * wyświetlacz LED * czujnik temperatury * zabezpieczenie temperaturowe (termik) * obudowa przeznaczona do montażu na kotle wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury Zasada działania: Mikroprocesorowy regulator przeznaczony jest do sterowania zasypowym kotłem wyposażonym w nadmuch i pompę obiegu wody. Jego zadaniem jest utrzymywanie zadanej temperatury za pomocą wentylatora. Obudowa sterownika dostosowana jest do montażu na kotle. Schemat instalacji (schemat uproszczony) KOCIOŁ INSTALACJA WENTYLATOR NADMUCHOWY

33 I 0 ST-28 * dostępny również w wersji SIGMA * dostępny również w wersji zpid Sterownik do kotła zasypowego * sterowanie wentylatorem, pompą i * możliwość podłączenia regulatora pokojowego * (opcja) wolniejsza praca wentylatora przy zbliżaniu się temperatury do zadanej - w wersji z oprogramowaniem SIGMA W wersji ST-28 zpid * oprogramowanie zpid * brak możliwość podłączenia regulatora pokojowego Zasada działania: * wyświetlacz LCD * czujnik temperatury * czujnik temperatury * czujnik temperatury spalin (w wersji zpid) * zabezpieczenie temperaturowe (termik) * obudowa przeznaczona do montażu na kotle wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury W wersji ST-28 zpid * czujnik temperatury spalin Regulator temperatury ST 28 przeznaczony jest do zasypowych kotłów. Steruje pompą obiegu wody, pompą ciepłej wody użytkowej oraz wentylatorem. Do wyboru cztery tryby pracy pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb letni. Obudowa sterownika dostosowana jest do montażu na kotle. Schemat instalacji (schemat uproszczony w wersji ST-28 zpid) INSTALACJA Pompa Czujnik spalin Czujnik Czujnik BOJLER WENTYLATOR NADMUCHOWY KOCIOŁ Pompa

34 I 0 ST-81 * dostępny również w wersji zpid Sterownik do kotła zasypowego * sterowanie wentylatorem * sterowanie pompą * sterowanie pompą * możliwość podłączenia regulatora pokojowego W wersji ST-81 zpid * oprogramowanie zpid * brak możliwość podłączenia regulatora pokojowego Schemat instalacji (schemat uproszczony w wersji ST-81 zpid) * wyświetlacz LCD * czujnik temperatury * czujnik temperatury * zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 W wersji ST-81 zpid * czujnik temperatury spalin INSTALACJA SPALIN WENTYLATOR NADMUCHOWY KOCIOŁ BOJLER

35 ST-88 zpid Sterownik do kotła zasypowego * automatyczne sterowanie wentylatorem * sterowanie pompą * sterowanie pompą * oprogramowanie zpid * wyświetlacz LCD * gałka impulsatora * czujnik temperatury,, wylotu spalin * zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-02 Schemat instalacji (schemat uproszczony) INSTALACJA SPALIN WENTYLATOR NADMUCHOWY KOCIOŁ BOJLER

36 ST-880 zpid Sterownik do kotła zasypowego * sterowanie wentylatorem * sterownie siłownikiem zaworu mieszającego * sterowanie pompą,, pompą dodatkową * możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * oprogramowanie zpid Schemat instalacji (schemat uproszczony) * duży wyświetlacz graficzny ułatwiający obsługę sterownika * gałka impulsatora * czujnik temperatury,, zaworu i powrotu, wylotu spalin, zewnętrzny (bez przewodu) * kabel zasilający, kable zasilające pompy * posiada zabezpieczenie temperaturowe (termik) * jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-02 SPALIN ZAWORU INSTALACJA POGODOWY (NA ZEWNĄTRZ) REGULATOR POKOJOWY KOCIOŁ BOJLER CYRKULACYJNA WENTYLATOR NADMUCHOWY ZAWÓR MIESZAJĄCY MODUŁ ETHERNET MODUŁ GSM POWROTU LUB ST-61 V4 ST-430 RS POGODOWY (NA ZEWNĄTRZ)

37 I 0 ST-37 RS Sterownik do kotła z podajnikiem * sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym * sterowanie pompą i * możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * sterowanie tygodniowe (opcjonalnie) * wyświetlacz LCD * czujnik temperatury,, podajnika (zabezpieczenie) * posiada zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 Schemat instalacji (schemat uproszczony) MODUŁ GSM MODUŁ ETHERNET REGULATOR POKOJOWY INSTALACJA KOCIOŁ BOJLER PODAJNIK TEM. PODAJNIKA WENTYLATOR NADMUCHOWY

38 ST-40 Sterownik do kotła z podajnikiem * sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym * sterowanie pompą * sterowanie pompą * sterowanie pompą podłogową * sterowanie pompą cyrkulacyjną * możliwość podłączenia regulatora pokojowego * duży wyświetlacz graficzny ułatwiający obsługę sterownika * czujnik temperatury,, podłogowej, podajnika (zabezpieczenie) * posiada zabezpieczenie temperaturowe (termik) * obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-01 Schemat instalacji (schemat uproszczony) INSTALACJA REGULATOR POKOJOWY KOCIOŁ BOJLER CYRKULACYJNA WENTYLATOR NADMUCHOWY PODAJNIK TEM. PODAJNIKA PODŁOGOWY PODŁOGOWA INSTALACJA PODŁOGOWA

39 ST-48 Sterownik do kotła z podajnikiem * sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym * sterowanie pompą,, podłogową i cyrkulacyjną * możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS * duży wyświetlacz graficzny ułatwiający obsługę sterownika * gałka impulsatora * czujnik temperatury,, podłogowej * posiada zabezpieczenie temperaturowe (termik) * czujnik temperatury ślimaka (zabezpieczenie) * jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury * możliwość montażu na kotle w obudowie OM-02 Schemat instalacji (schemat uproszczony) MODUŁ ETHERNET MODUŁ GSM INSTALACJA REGULATOR POKOJOWY KOCIOŁ BOJLER CYRKULACYJNA WENTYLATOR NADMUCHOWY PODAJNIK TEM. PODAJNIKA PODŁOGOWY PODŁOGOWA INSTALACJA PODŁOGOWA

40 ST-480 Sterownik do kotła z podajnikiem * sterowanie wentylatorem * sterowanie podajnikiem ślimakowym lub tłokowym * sterowanie pompa,, podłogowa i cyrkulacyjna * sterownie siłownikiem zaworu mieszającego * możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna * możliwość podłączenia modułu ST-65 GSM * możliwość podłączenia modułu ST-500 ETHERNET * możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-430 RS Schemat instalacji (schemat uproszczony) POGODOWY (NA ZEWNĄTRZ) ST-450 ZAWORU ZAWÓR MIESZAJĄCY * duży wyświetlacz graficzny ułatwiający obsługę sterownika * czujnik temperatury,, podłogowej, zaworu i powrotu * czujnik zewnętrzny (bez przewodu), * czujnik temperatury podajnika (zabezpieczenie) * posiada zabezpieczenie temperaturowe (termik) * kabel zasilający, kable zasilające pompy * jednomodułowa obudowa panelowa pod zabudowę kotła wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatur INSTALACJA REGULATOR POKOJOWY MODUŁ ETHERNET MODUŁ GSM KOCIOŁ POWROTU KRÓTKIEGO OBIEGU BOJLER CYRKULACYJNA PODAJNIK TEM. PODAJNIKA WENTYLATOR NADMUCHOWY LUB POGODOWY (NA ZEWNĄTRZ) ST-61 V4 ST-430 RS

41 STI-300 Inverter - zasilacz awaryjny UPS STI-600 Inverter - zasilacz awaryjny UPS NOWOŚĆ Opis: Zasilacz awaryjny 230V, 50Hz 300W z ładowarką akumulatora oraz funkcją automatycznego przełączania napięcia na zasilanie awaryjne w przypadku braku napięcia sieciowego. Czysty przebieg sinusoidalny na wyjściu. Dane techniczne Napięcie zasilania 230 V/ 50Hz +/- 10% Napięcie wyjściowe 220V do 240V/50Hz pełna sinusoida Zniekształcenia harmoniczne 5% Moc wyjściowa nominalna 300W Zasilanie awaryjne akumulator 12V/ DC ( praca w zakresie 10,5 do 15 V) Prąd ładowania akumulatora 5A Bezpiecznik przetwornicy 1,5 A Bezpiecznik akumulatora 40 A Czas przełączania na zasilanie awaryjne 50 ms Temperatura pracy 0 do 40 C Temperatura wyłączenia 65 +/- 5 C Wilgotność otoczenia 20 do 80% bez kondensacji pary wodnej Sprawność > 85% NOWOŚĆ Opis: Zasilacz awaryjny 230V, 50Hz 600W z ładowarką akumulatora oraz funkcją automatycznego przełączania napięcia na zasilanie awaryjne w przypadku braku napięcia sieciowego. Czysty przebieg sinusoidalny na wyjściu. Dane techniczne. Napięcie zasilania 230 V/ 50Hz +/-10% Napięcie wyjściowe 220V do 240 V/50Hz pełna sinusoida Zniekształcenia harmoniczne 5% Moc ciągła wyjściowa nominalna 600W Zasilanie awaryjne akumulator 12V/ DC ( praca w zakresie 10,5 do 15 V) Prąd ładowania akumulatora 10A Bezpiecznik przetwornicy 1,5 A Bezpiecznik akumulator/przetwornica 80 A Czas przełączania na zasilanie awaryjne 50 ms Temperatura pracy 0 do 40 C Temperatura wyłączenia termicznego 45 C + 5 C Wilgotność otoczenia 20 do 80% bez kondensacji pary wodnej Sprawność > 85% ST-260 Zestaw do bezprzewodowej komunikacji RS ST-262 Zestaw do bezprzewodowej komunikacji v1 NOWOŚĆ v2 NOWOŚĆ Zasada działania Uniwersalny zestaw bezprzewodowy do sterowników firmy TECH wyposażonych Zasada działania w komunikację RS. Zestaw składa się z dwóch modułów: Zestaw do komunikacji bezprzewodowej regulatorów pokojowych dwustanowych (np. ST-290 v1, ST-290 v3 lub ST-282) składa się z dwóch modułów. Moduł v1 przeznaczony jest do sterownika głównego z komunikacją RS. Moduł v2 przeznaczony jest do urządzeń - modułów dodatkowych z komunikacją RS (np. regulator pokojowy ST-280). Przykładem zastosowania może być także komunikacja ST-65 GSM lub ST-500 Ethernet ze sterownikiem głównym kotła.

42 ST-61 v4 Moduł zaworu mieszającego * obsługa zaworu mieszającego trój- lub czterodrożnego * funkcja ochrony powrotu * sterowanie pogodowe * możliwość podłączenia regulatora pokojowego * kabel zasilający moduł, kabel zasilający pompę * kabel komunikacyjny RS do sterownika kotła * czujnik zaworu * czujnik powrotu * czujnik zewnętrzny Zasada działania Moduł ST-61 przeznaczony jest do obsługi zaworu mieszającego trój- lub czterodrożnego, przy pomocy regulatora TECH. Oprócz sterowania zaworem, moduł ST-61 posiada funkcję ochrony powrotu oraz sterowanie pogodowe. Jeden moduł może obsługiwać tylko jeden zawór. W przypadku sterowania dwoma zaworami należy użyć dwóch modułów. STW-70 HMSK Wentylator nadmuchowy Zastosowanie wentylatora kotły węglowe, kotły z podajnikiem retortowym kw (dawniej RV-12) Zastosowanie wentylatora kotły miałowe do 35 kw, piece węglowe (dawniej RV-14) STW-60 KMSK Wentylator nadmuchowy L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 240 m3/h 2. Moc pobierana 70 W L.p. Wyszczególnienie Jednostka 1. Maksymalna wydajność 200 m3/h 2. Moc pobierana 60 W W ofercie dostępne także inne modele wentylatorów.

43 Czujniki Półprzewodnikowy czujnik temperatury typu KTY (polwinitowa izolacja przewodu) Rezystancja przy 25 C: 2kΩ Współczynnik: 0,79 %/K Dokładność: 1% Zakres pracy: C Czujnik bimetaliczny (termik) Temperatura zadziałania 85 C Dokładność: +/- 3 C Zastosowanie: zabezpieczenie temperaturowe Czujnik temperatury spalin typu PT1000 (izolacja przewodu z włókna szklanego) Rezystancja przy 0 C: 1kΩ Dokładność: +/- 0,3 C Zakres pracy: C Czujnik temperatury typu PT1000 (silikonowa izolacja przewodu) Rezystancja przy 0 C: 1kΩ Dokładność: +/- 0,3 C Zakres pracy: C Fotokomórka czujnik ognia Zastosowanie: kotły na pellet Hallotron (czujnik Hall'a) Zastosowanie: kotły z podajnikiem tłokowym Termostat bezpieczeństwa (STB) Temperatura zadziałania: C Dokładność: +/- 3 5 C Prąd maksymalny: 16A Zastosowanie: zabezpieczenie temperaturowe Szybkozłączka typu P Zastosowanie: do montażu czujników na listwie

44 firma produkcyjno - usługowa TECH Sp. j. wieprz 1047A Wieprz koło Andrychowa tel fax poczta@techsterowniki.pl Dystrybutor: Wydrukowano: TECH Sp. J. zastrzega sobie prawo wprowadzania bez uprzedzenia zmian parametrów technicznych, wyposażenia i specyfikacji oferowanych towarów. Zawarte w niniejszym katalogu wszelkie informacje, w szczególności zaprezentowane fotografie, specyfikacje, opisy, rysunki lub parametry techniczne nie stanowią zapewnienia w rozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002 roku o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego (dalej Ustawa ), a także nie stanowią opisu towaru w rozumieniu art. 4 ust. 2 Ustawy. Niniejszy katalog nie stanowi oferty w rozumieniu art. 66 Kodeksu Cywilnego. technika efektywność charakter
