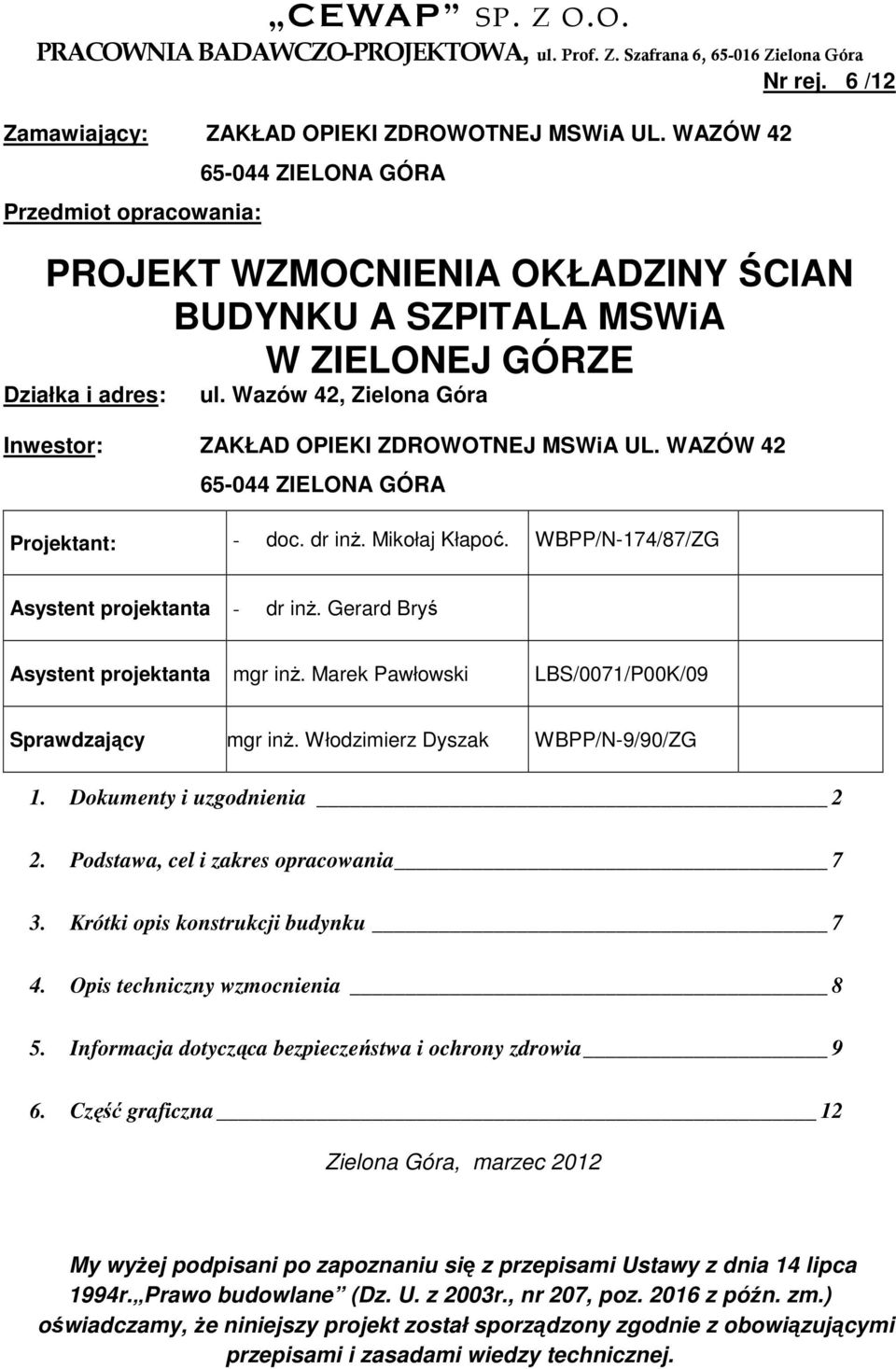

1 CEWAP SP. Z O.O. PRACOWNIA BADAWCZO-PROJEKTOWA, ul. Prof. Z. Szafrana 6, Zielona Góra Nr rej. 6 /12 Zamawiający: ZAKŁAD OPIEKI ZDROWOTNEJ MSWiA UL. WAZÓW 42 Przedmiot opracowania: ZIELONA GÓRA PROJEKT WZMOCNIENIA OKŁADZINY ŚCIAN BUDYNKU A SZPITALA MSWiA W ZIELONEJ GÓRZE Działka i adres: ul. Wazów 42, Zielona Góra Inwestor: ZAKŁAD OPIEKI ZDROWOTNEJ MSWiA UL. WAZÓW ZIELONA GÓRA Projektant: - doc. dr inż. Mikołaj Kłapoć. WBPP/N-174/87/ZG Asystent projektanta - dr inż. Gerard Bryś Asystent projektanta mgr inż. Marek Pawłowski LBS/0071/P00K/09 Sprawdzający mgr inż. Włodzimierz Dyszak WBPP/N-9/90/ZG 1. Dokumenty i uzgodnienia 2 2. Podstawa, cel i zakres opracowania 7 3. Krótki opis konstrukcji budynku 7 4. Opis techniczny wzmocnienia 8 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 9 6. Część graficzna 12 Zielona Góra, marzec 2012 My wyżej podpisani po zapoznaniu się z przepisami Ustawy z dnia 14 lipca 1994r. Prawo budowlane (Dz. U. z 2003r., nr 207, poz z późn. zm.) oświadczamy, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.

Wazów 42, Zielona Góra Inwestor: ZAKŁAD OPIEKI ZDROWOTNEJ MSWiA UL. WAZÓW 42 65-044 ZIELONA GÓRA Projektant: - doc. dr inż. Mikołaj Kłapoć. WBPP/N-174/87/ZG Asystent projektanta - dr inż.

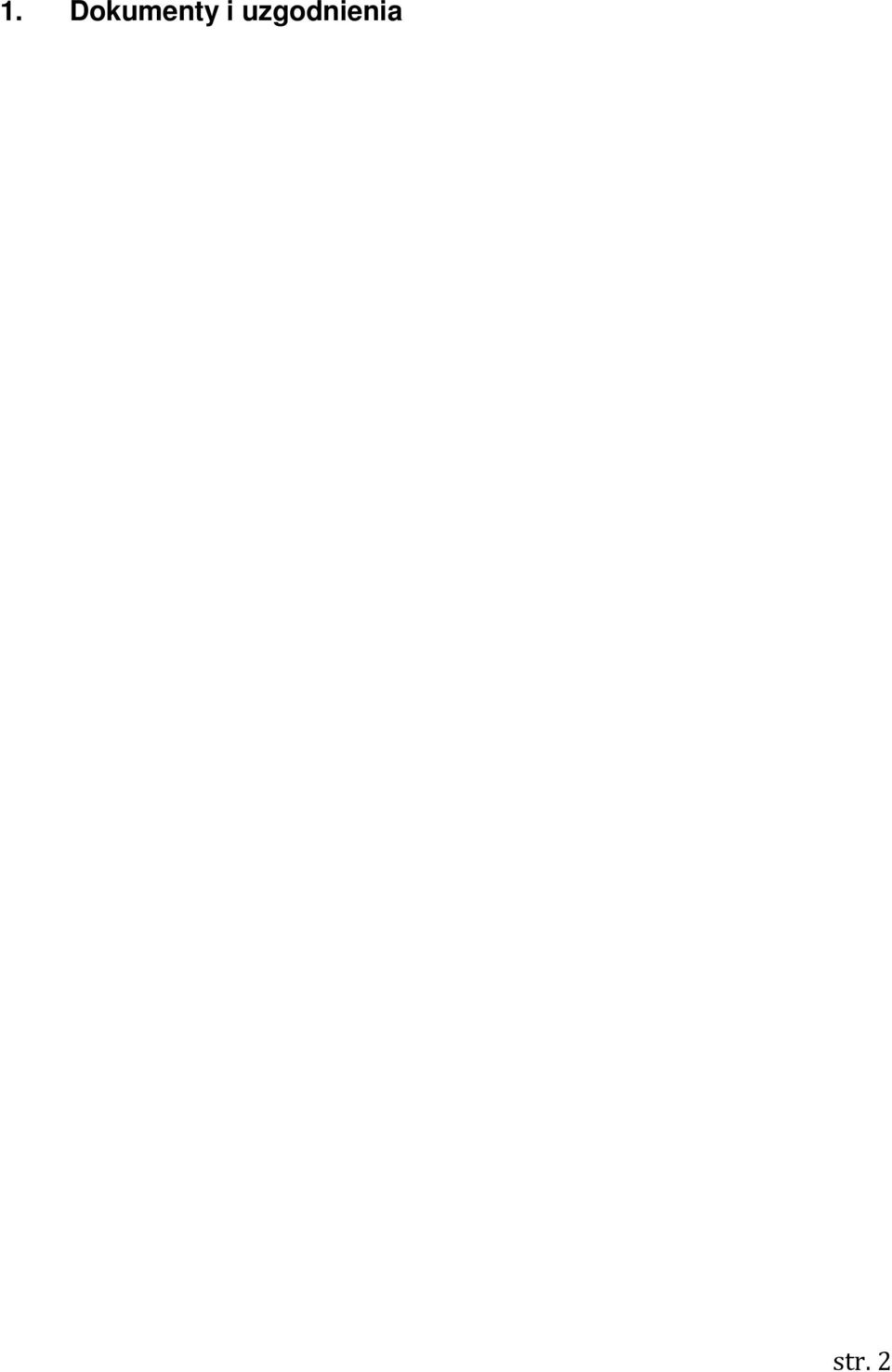

2 1. Dokumenty i uzgodnienia str. 2

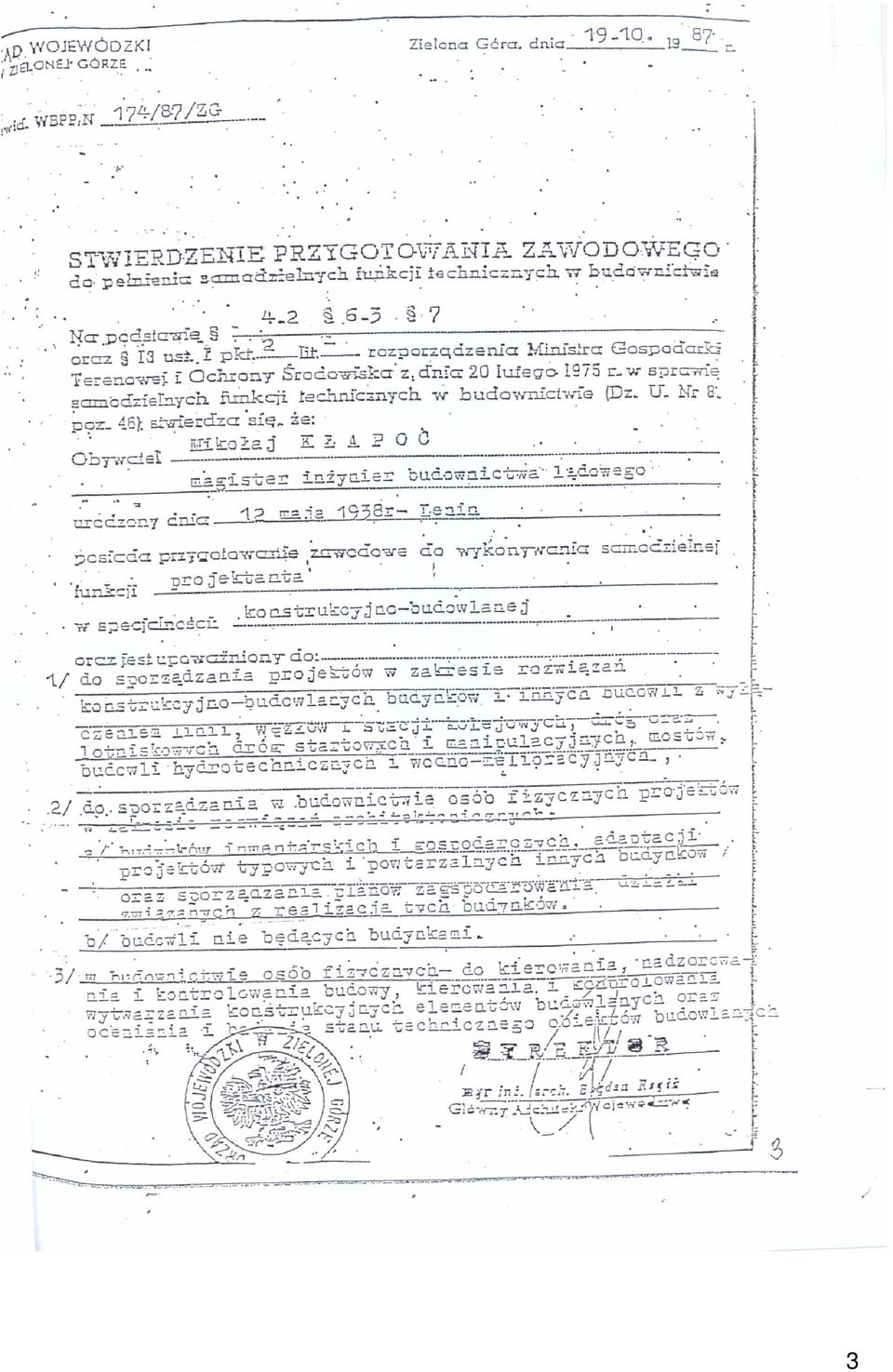

3 3

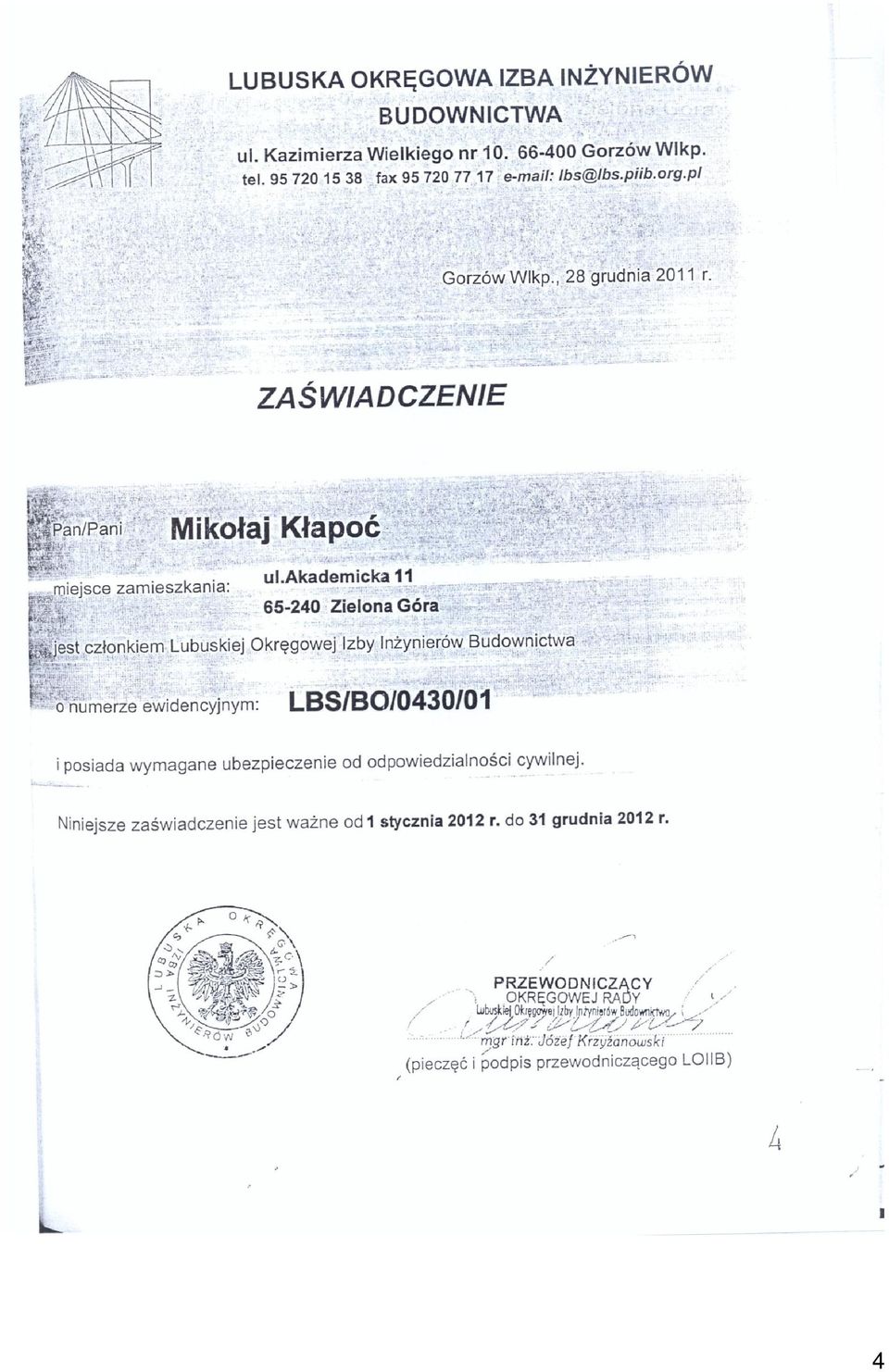

4 4

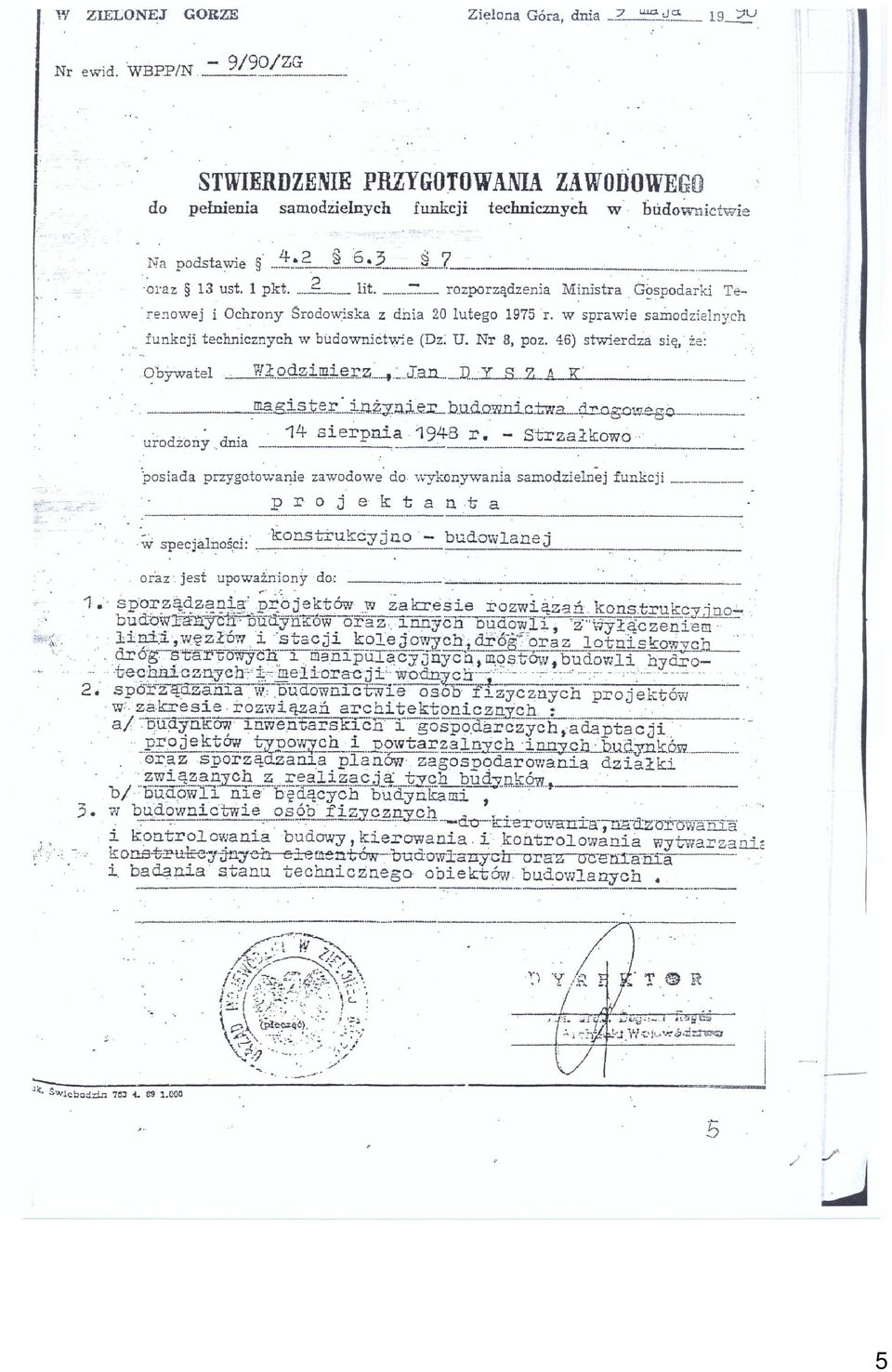

5 5

6 6

7 2. Podstawa, cel i zakres opracowania Opracowanie niniejsze wykonano na zamówienie ZAKŁADU OPIEKI ZDROWOTNEJ MSWiA UL.WAZÓW ZIELONA GÓRA. Przedmiotem opracowania jest projekt wzmocnienia zarysowanych ścian budynku Polikliniki. W budynku nastąpiło odspojenie się fragmentów zewnętrznej warstwy ocieplającej od części nośnej ścian osłonowych, co jest groźnym zjawiskiem mogącym spowodować niekontrolowane odpadanie części ocieplającej. Przyczyną zjawiska jest niewłaściwe powiązanie części ocieplającej z warstwą nośną, w związku z czym warstwę osłonową projektuje się zabezpieczyć poprzez jej mechaniczne powiązanie z elementami konstrukcyjnymi. Przy opracowaniu wykorzystano: 1. Ekspertyza dotycząca przyczyn spękania ścian zewnętrznych budynku Szpitala MSWIA w Zielonej Górze. Oprac. Cewap 2010r. 2. Fragmenty dokumentacji technicznej obiektu. 3. Dostępną literaturę techniczną. 4. Obowiązujące normy i przepisy prawa budowlanego. 3. Krótki opis konstrukcji budynku Przedmiotowy ośmiokondygnacyjny budynek znajduje się w Zielonej Górze przy ul. Wazów 42. Budynek składa się z rozbudowanej części parterowej, oraz węższej części sześciopiętrowej. Wymiary części wyższej w rzucie wynoszą ok. 17x43m. Obiekt jest posadowiony na ruszcie fundamentowym. Ściany osłonowe wykonano z cegły kratówki lub boczków gazobetonowych ocieplone dodatkowo zewnętrznie warstwą gazobetonu o grubości 12cm i otynkowane. 7

W budynku nastąpiło odspojenie się fragmentów zewnętrznej warstwy ocieplającej od części nośnej ścian osłonowych, co jest groźnym zjawiskiem mogącym spowodować niekontrolowane odpadanie części

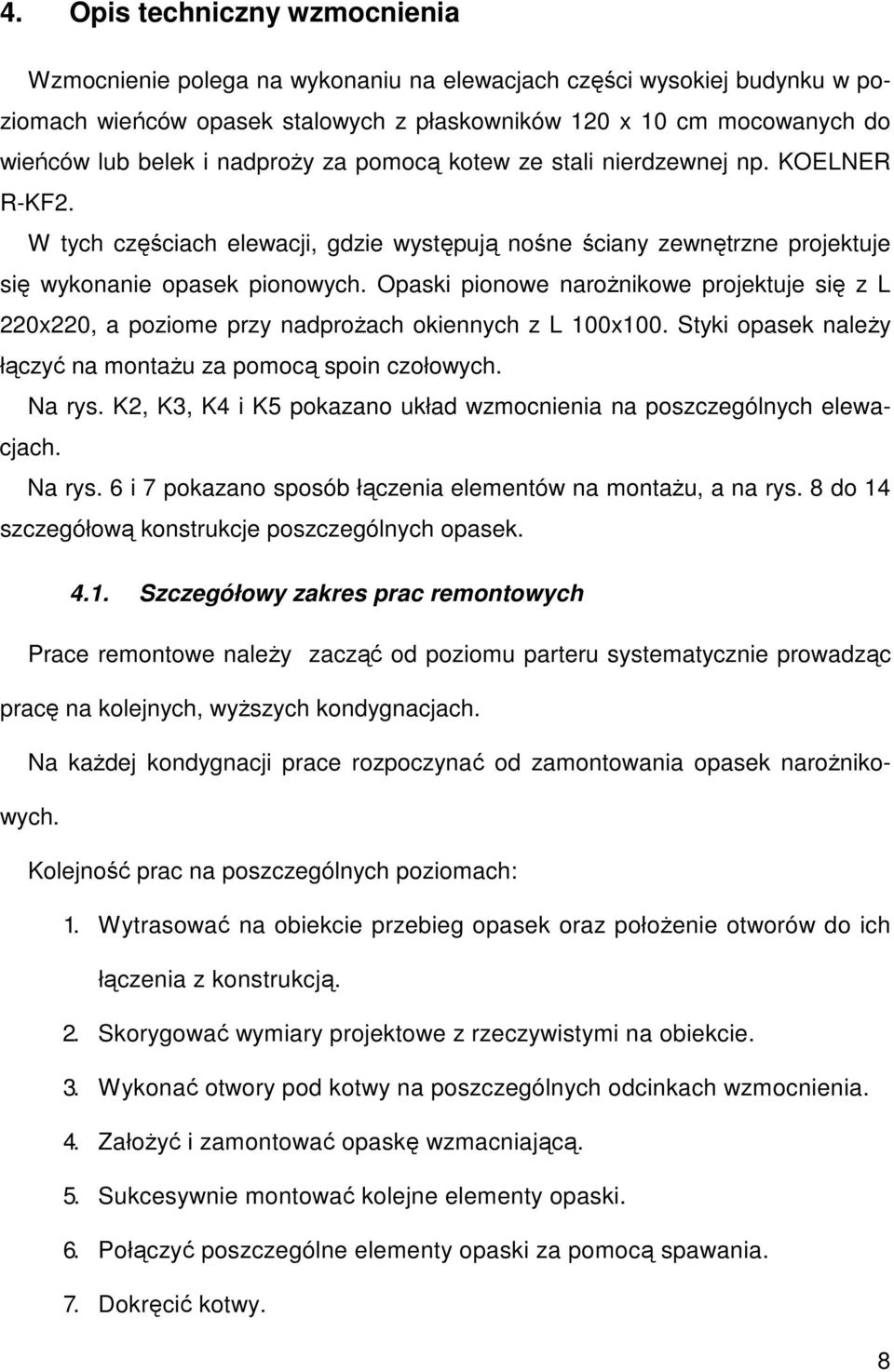

8 4. Opis techniczny wzmocnienia Wzmocnienie polega na wykonaniu na elewacjach części wysokiej budynku w poziomach wieńców opasek stalowych z płaskowników 120 x 10 cm mocowanych do wieńców lub belek i nadproży za pomocą kotew ze stali nierdzewnej np. KOELNER R-KF2. W tych częściach elewacji, gdzie występują nośne ściany zewnętrzne projektuje się wykonanie opasek pionowych. Opaski pionowe narożnikowe projektuje się z L 220x220, a poziome przy nadprożach okiennych z L 100x100. Styki opasek należy łączyć na montażu za pomocą spoin czołowych. Na rys. K2, K3, K4 i K5 pokazano układ wzmocnienia na poszczególnych elewacjach. Na rys. 6 i 7 pokazano sposób łączenia elementów na montażu, a na rys. 8 do 14 szczegółową konstrukcje poszczególnych opasek Szczegółowy zakres prac remontowych Prace remontowe należy zacząć od poziomu parteru systematycznie prowadząc pracę na kolejnych, wyższych kondygnacjach. Na każdej kondygnacji prace rozpoczynać od zamontowania opasek narożnikowych. Kolejność prac na poszczególnych poziomach: 1. Wytrasować na obiekcie przebieg opasek oraz położenie otworów do ich łączenia z konstrukcją. 2. Skorygować wymiary projektowe z rzeczywistymi na obiekcie. 3. Wykonać otwory pod kotwy na poszczególnych odcinkach wzmocnienia. 4. Założyć i zamontować opaskę wzmacniającą. 5. Sukcesywnie montować kolejne elementy opaski. 6. Połączyć poszczególne elementy opaski za pomocą spawania. 7. Dokręcić kotwy. 8

Opaski pionowe narożnikowe projektuje się z L 220x220, a poziome przy nadprożach okiennych z L 100x100. Styki opasek należy łączyć na montażu za pomocą spoin czołowych. Na rys.

9 8. Do wykonania wszystkich prac remontowych zastosować wiszące pomosty robocze o udźwigu około 800 kg zamontowane na dachu budynku np. typu ALTA S firmy ALMA Sp. z o.o. w Skwierzynie. 9. Kolejność robót na poszczególnych kondygnacjach i elewacjach budynku musi być stale uzgadniana z użytkownikiem obiektu Materiały stosowane do remontu Elementy wzmocnienia elewacji wykonać ze stali gat. S 235 natomiast kotwy ze stali nierdzewnej. Szczegółowe zestawienie materiałów zamieszczono na rys. 7 do Zabezpieczenie antykorozyjne elementów stalowych: Powierzchnie stalowych elementów wzmocnienia elewacji oczyścić z korozji do II stopnia czystości za pomocą piaskowania i następnie nałożyć warstwę podkładową i nawierzchniową zabezpieczenia antykorozyjnego materiałami firmy Tikkurila o nazwie Temacoat RM 40 zgodnie z wytycznymi producenta. 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 5.1. Występowanie elementów zagospodarowania działki stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi Zagrożenia podczas realizacji robót. Całość robót budowlanych należy prowadzić tak, aby nie stwarzały zagrożenia dla ludzi. Szczególną uwagę należy zwrócić przy: - wszelkich pracach na wysokości, - montażu i demontażu rusztowań wiszących oraz prac wykonywanych z tych rusztowań, 9

Materiały stosowane do remontu Elementy wzmocnienia elewacji wykonać ze stali gat. S 235

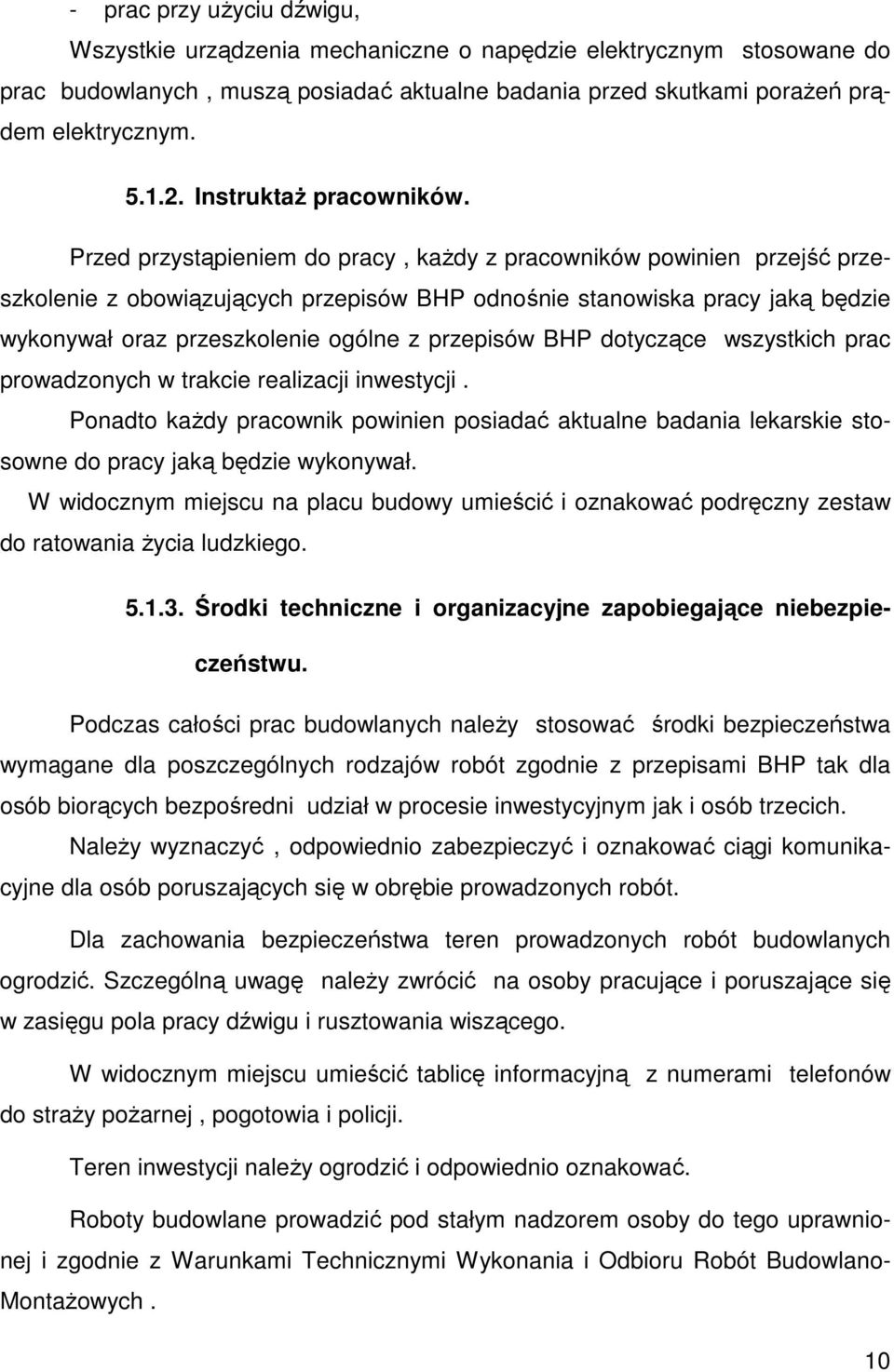

10 - prac przy użyciu dźwigu, Wszystkie urządzenia mechaniczne o napędzie elektrycznym stosowane do prac budowlanych, muszą posiadać aktualne badania przed skutkami porażeń prądem elektrycznym Instruktaż pracowników. Przed przystąpieniem do pracy, każdy z pracowników powinien przejść przeszkolenie z obowiązujących przepisów BHP odnośnie stanowiska pracy jaką będzie wykonywał oraz przeszkolenie ogólne z przepisów BHP dotyczące wszystkich prac prowadzonych w trakcie realizacji inwestycji. Ponadto każdy pracownik powinien posiadać aktualne badania lekarskie stosowne do pracy jaką będzie wykonywał. W widocznym miejscu na placu budowy umieścić i oznakować podręczny zestaw do ratowania życia ludzkiego Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu. Podczas całości prac budowlanych należy stosować środki bezpieczeństwa wymagane dla poszczególnych rodzajów robót zgodnie z przepisami BHP tak dla osób biorących bezpośredni udział w procesie inwestycyjnym jak i osób trzecich. Należy wyznaczyć, odpowiednio zabezpieczyć i oznakować ciągi komunikacyjne dla osób poruszających się w obrębie prowadzonych robót. Dla zachowania bezpieczeństwa teren prowadzonych robót budowlanych ogrodzić. Szczególną uwagę należy zwrócić na osoby pracujące i poruszające się w zasięgu pola pracy dźwigu i rusztowania wiszącego. W widocznym miejscu umieścić tablicę informacyjną z numerami telefonów do straży pożarnej, pogotowia i policji. Teren inwestycji należy ogrodzić i odpowiednio oznakować. Roboty budowlane prowadzić pod stałym nadzorem osoby do tego uprawnionej i zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych. 10

Przed przystąpieniem do pracy, każdy z pracowników powinien przejść przeszkolenie z obowiązujących przepisów BHP odnośnie stanowiska pracy jaką będzie wykonywał oraz przeszkolenie ogólne z przepisów

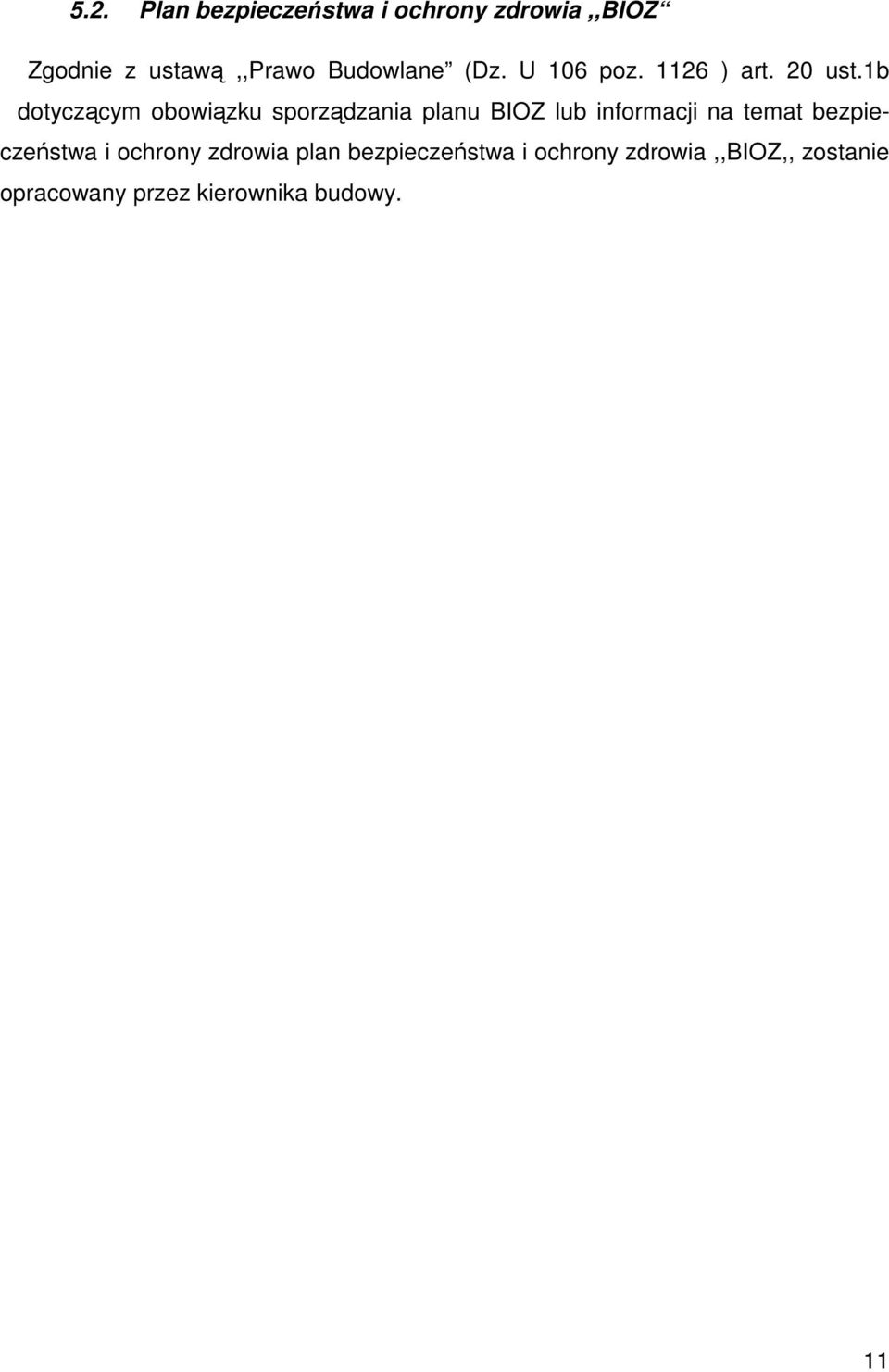

11 5.2. Plan bezpieczeństwa i ochrony zdrowia,,bioz Zgodnie z ustawą,,prawo Budowlane (Dz. U 106 poz ) art. 20 ust.1b dotyczącym obowiązku sporządzania planu BIOZ lub informacji na temat bezpieczeństwa i ochrony zdrowia plan bezpieczeństwa i ochrony zdrowia,,bioz,, zostanie opracowany przez kierownika budowy. 11

1b dotyczącym obowiązku sporządzania planu BIOZ lub informacji na temat

12 6. Część graficzna 6.1. Spis rysunków Nr rys. Tytuł Skala LP 1 Plan sytuacyjny 1:500 1 K1 Schemat wzmocnienia obwodowego elewacji 1:50 2 K2 Wzmocnienie elewacji zachodniej 1:100 3 K3 Wzmocnienie elewacji południowej 1:100 4 K4 Wzmocnienie elewacji wschodniej 1:100 5 K5 Wzmocnienie elewacji północnej 1:100 6 K6 Sposób łączenia nadprożowych elementów 1:10 7 wzmocnienia na montażu K7 Sposób łączenia nadprożowych elementów 1:10 8 wzmocnienia na montażu K8 Elementy składowe wzmocnienia elewacji cz. 1 1:10 9 K9 Elementy składowe wzmocnienia elewacji cz. 2 1:10 10 K10 Elementy składowe wzmocnienia elewacji cz. 3 1:10 11 K11 Elementy składowe wzmocnienia elewacji cz. 4 1:10 12 K12 Elementy składowe wzmocnienia elewacji cz. 5 1:10 13 K13 Elementy składowe wzmocnienia elewacji cz. 6 1:10 14 K14 Elementy składowe wzmocnienia elewacji cz. 7 1:10 15

elewacji wschodniej 1:100 5 K5 Wzmocnienie elewacji północnej 1:100 6 K6 Sposób łączenia nadprożowych elementów 1:10 7 wzmocnienia na montażu K7 Sposób łączenia nadprożowych elementów 1:10 8
