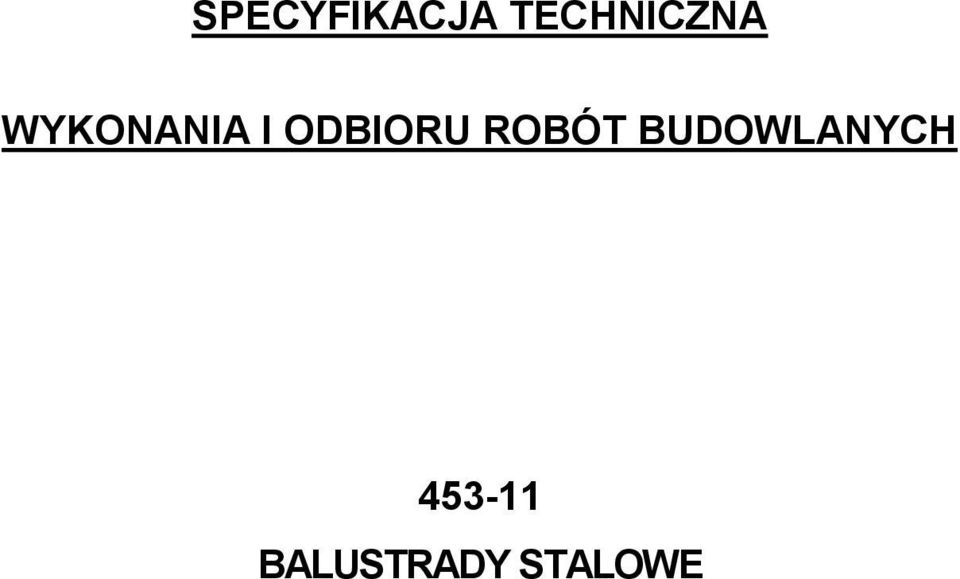

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH BALUSTRADY STALOWE

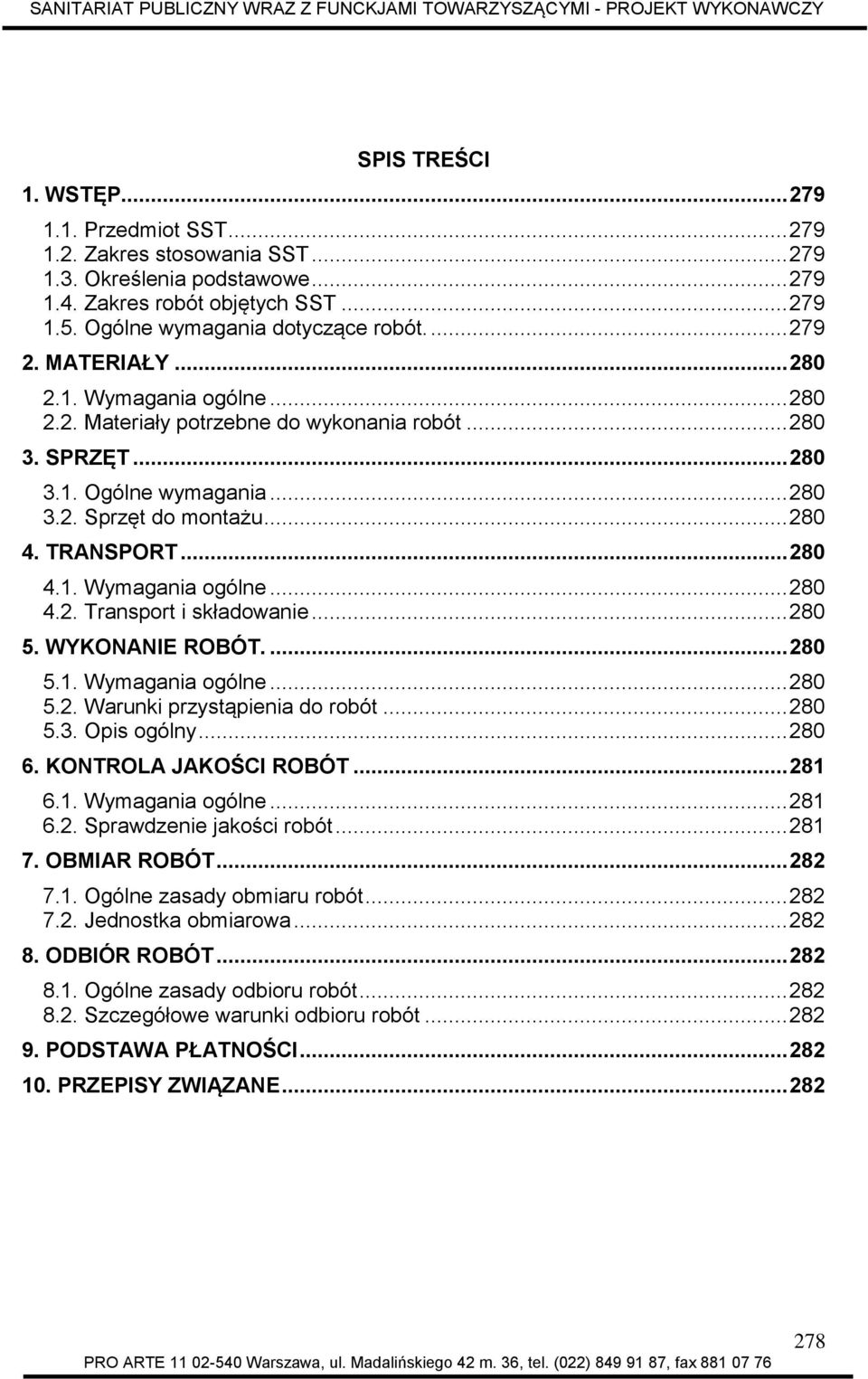

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania SST Określenia podstawowe Zakres robót objętych SST Ogólne wymagania dotyczące robót MATERIAŁY Wymagania ogólne Materiały potrzebne do wykonania robót SPRZĘT Ogólne wymagania Sprzęt do montażu TRANSPORT Wymagania ogólne Transport i składowanie WYKONANIE ROBÓT Wymagania ogólne Warunki przystąpienia do robót Opis ogólny KONTROLA JAKOŚCI ROBÓT Wymagania ogólne Sprawdzenie jakości robót OBMIAR ROBÓT Ogólne zasady obmiaru robót Jednostka obmiarowa ODBIÓR ROBÓT Ogólne zasady odbioru robót Szczegółowe warunki odbioru robót PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

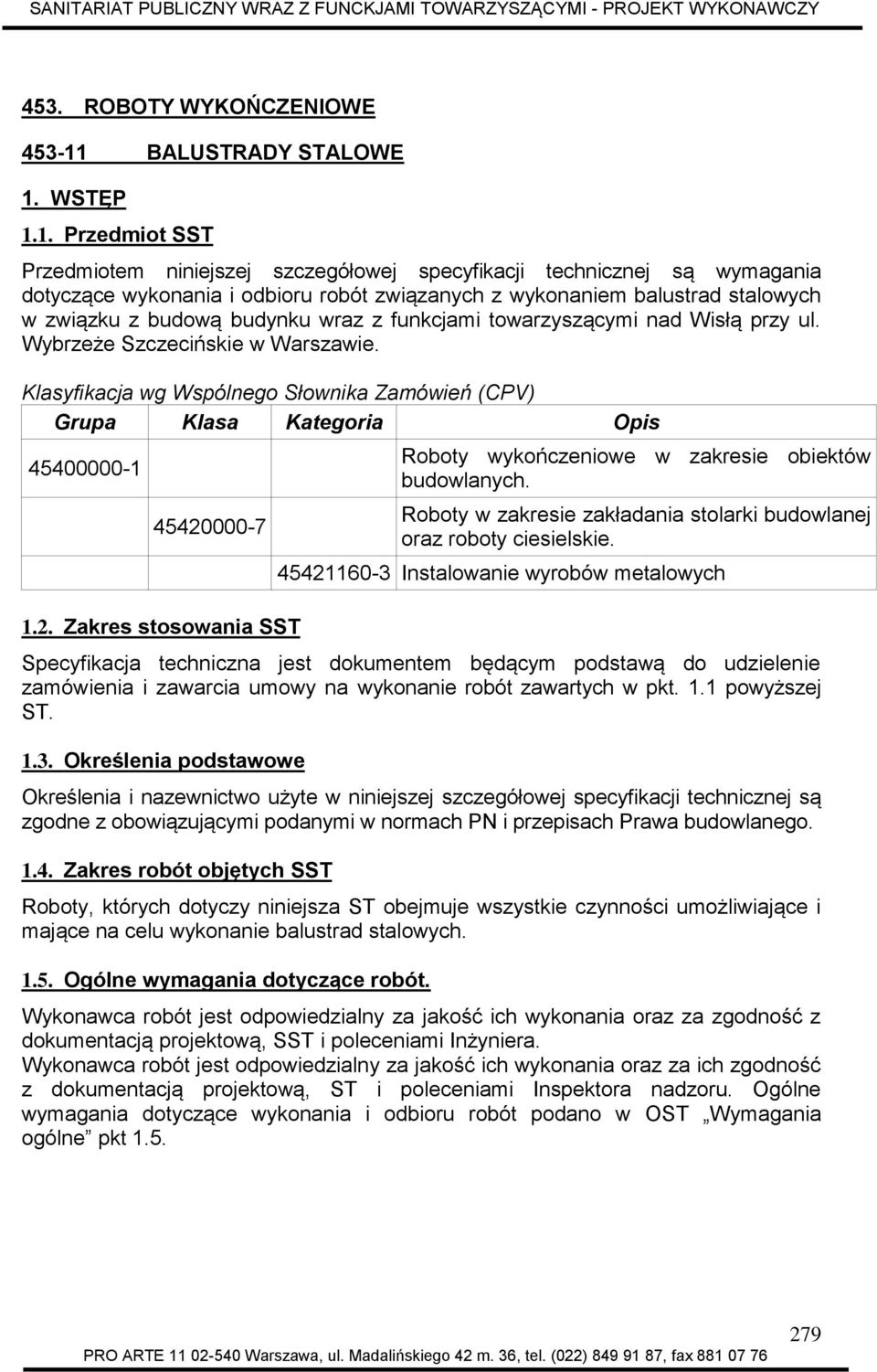

3 453. ROBOTY WYKOŃCZENIOWE BALUSTRADY STALOWE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem balustrad stalowych w związku z budową budynku wraz z funkcjami towarzyszącymi nad Wisłą przy ul. Wybrzeże Szczecińskie w Warszawie. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Zakres stosowania SST Roboty wykończeniowe w zakresie obiektów budowlanych. Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Instalowanie wyrobów metalowych Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt. 1.1 powyższej ST Określenia podstawowe Określenia i nazewnictwo użyte w niniejszej szczegółowej specyfikacji technicznej są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego Zakres robót objętych SST Roboty, których dotyczy niniejsza ST obejmuje wszystkie czynności umożliwiające i mające na celu wykonanie balustrad stalowych Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne pkt

4 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w OST Wymagania ogólne pkt Materiały potrzebne do wykonania robót Materiał stanowią : - balustrady z profili stalowych wg detali, ze słupkami stalowymi; - siatka cięto-ciągniona ze stali ocynkowanej, romb 45x20x4, gr. mostka 3 mm. 3. SPRZĘT 3.1. Ogólne wymagania Ogólne wymagania dotyczące sprzętu podano w OST Wymagania ogólne pkt Sprzęt do montażu Do montażu balustrad należy stosować drobny sprzęt ręczny, ułatwiający montaż tych elementów oraz spawarkę wraz z agregatem prądotwórczym. Sprzęt winien być zaakceptowany przez Inspektora nadzoru. Warunkiem podstawowym dla użycia w/w sprzętu jest jego sprawność techniczna i parametry odpowiadające wymogom wykonywanej czynności. Sprzęt nieodpowiedni może być zdyskwalifikowany przez Inspektora nadzoru. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dotyczące transportu podane są w OST Wymagania ogólne pkt Transport i składowanie Transport i składowanie elementów stalowych powinny gwarantować zabezpieczenie przed uszkodzeniami i wpływem czynników atmosferycznych. 5. WYKONANIE ROBÓT Wymagania ogólne Ogólne zasady wykonania robót podano w OST Wymagania Ogólne pkt Warunki przystąpienia do robót Wykonawca przedstawi Inżynierowi do akceptacji harmonogram robót uwzględniający wszystkie warunki, w jakich roboty będą wykonywane Opis ogólny Montaż należy wykonać wg następującej kolejności: - wykonanie próbnego montażu balustrady w wytworni 280

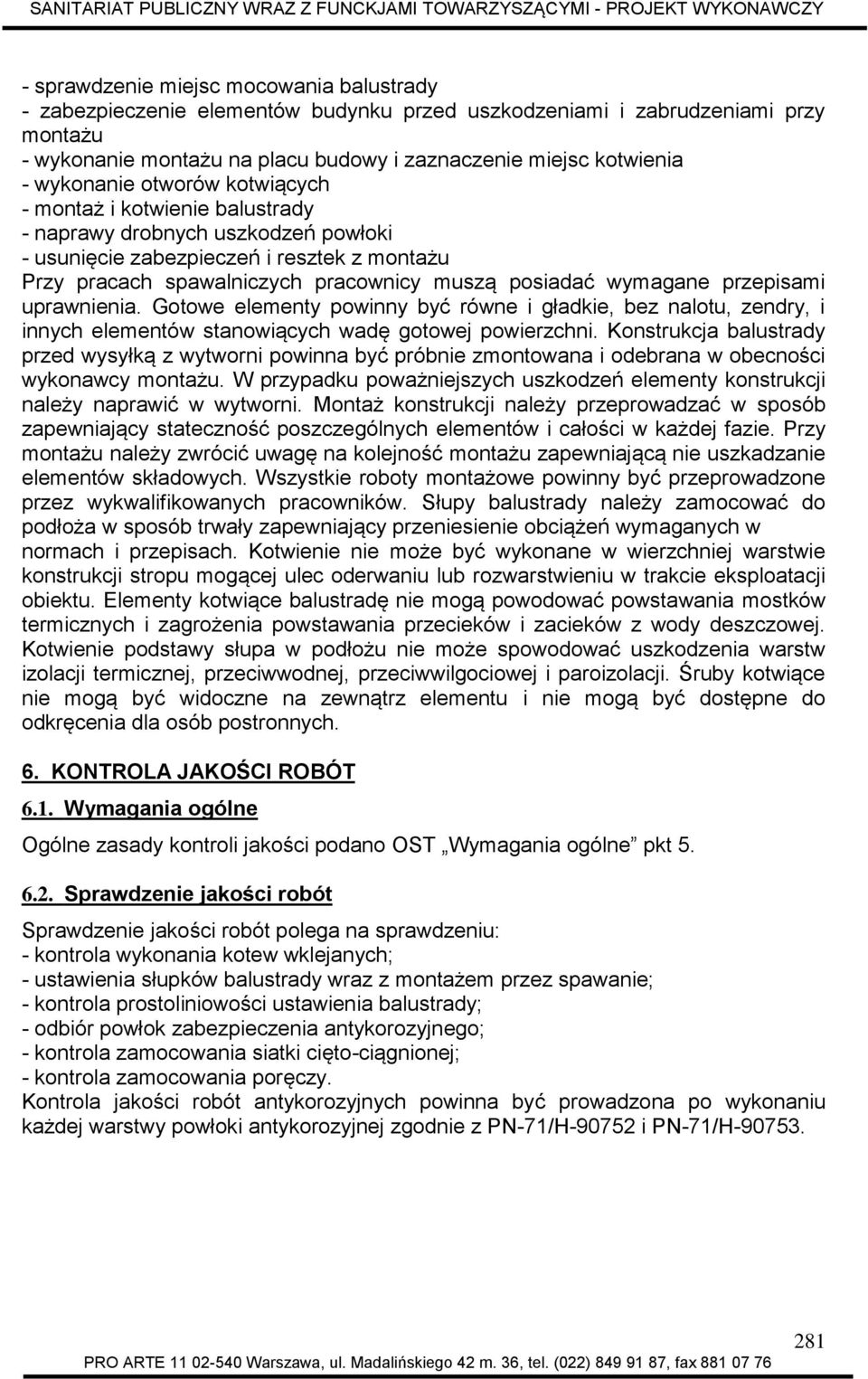

5 - sprawdzenie miejsc mocowania balustrady - zabezpieczenie elementów budynku przed uszkodzeniami i zabrudzeniami przy montażu - wykonanie montażu na placu budowy i zaznaczenie miejsc kotwienia - wykonanie otworów kotwiących - montaż i kotwienie balustrady - naprawy drobnych uszkodzeń powłoki - usunięcie zabezpieczeń i resztek z montażu Przy pracach spawalniczych pracownicy muszą posiadać wymagane przepisami uprawnienia. Gotowe elementy powinny być równe i gładkie, bez nalotu, zendry, i innych elementów stanowiących wadę gotowej powierzchni. Konstrukcja balustrady przed wysyłką z wytworni powinna być próbnie zmontowana i odebrana w obecności wykonawcy montażu. W przypadku poważniejszych uszkodzeń elementy konstrukcji należy naprawić w wytworni. Montaż konstrukcji należy przeprowadzać w sposób zapewniający stateczność poszczególnych elementów i całości w każdej fazie. Przy montażu należy zwrócić uwagę na kolejność montażu zapewniającą nie uszkadzanie elementów składowych. Wszystkie roboty montażowe powinny być przeprowadzone przez wykwalifikowanych pracowników. Słupy balustrady należy zamocować do podłoża w sposób trwały zapewniający przeniesienie obciążeń wymaganych w normach i przepisach. Kotwienie nie może być wykonane w wierzchniej warstwie konstrukcji stropu mogącej ulec oderwaniu lub rozwarstwieniu w trakcie eksploatacji obiektu. Elementy kotwiące balustradę nie mogą powodować powstawania mostków termicznych i zagrożenia powstawania przecieków i zacieków z wody deszczowej. Kotwienie podstawy słupa w podłożu nie może spowodować uszkodzenia warstw izolacji termicznej, przeciwwodnej, przeciwwilgociowej i paroizolacji. Śruby kotwiące nie mogą być widoczne na zewnątrz elementu i nie mogą być dostępne do odkręcenia dla osób postronnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne Ogólne zasady kontroli jakości podano OST Wymagania ogólne pkt Sprawdzenie jakości robót Sprawdzenie jakości robót polega na sprawdzeniu: - kontrola wykonania kotew wklejanych; - ustawienia słupków balustrady wraz z montażem przez spawanie; - kontrola prostoliniowości ustawienia balustrady; - odbiór powłok zabezpieczenia antykorozyjnego; - kontrola zamocowania siatki cięto-ciągnionej; - kontrola zamocowania poręczy. Kontrola jakości robót antykorozyjnych powinna być prowadzona po wykonaniu każdej warstwy powłoki antykorozyjnej zgodnie z PN-71/H i PN-71/H

6 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest: - dla wykonania i montażu konstrukcji balustrady: 1 kg; - dla zabezpieczenia antykorozyjnego 1m2. Obmiar powinien być wykonany na budowie w obecności przedstawiciela Inwestora i wymaga jego akceptacji. Dodatkowe roboty wykonane przez Wykonawcę bez pisemnego upoważnienia Inwestora nie mogą stanowić podstawy do roszczeń o dodatkową zapłatę. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt Szczegółowe warunki odbioru robót Odbiór robót powinien być prowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inwestorem. Jeżeli wszystkie odbiory dadzą wyniki dodatnie, wykonane ustawienie poręczy należy uznać za zgodne z SST. Jeżeli chodź jedno sprawdzenie da wynik ujemny, wykonane roboty należy uznać za niezgodne z wymogami kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z SST i przedstawić je do ponownego odbioru. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstaw płatności podano w pkt 8 Wymagania ogólne. 10. PRZEPISY ZWIĄZANE PN-B PN-M PN-H Konstrukcje budowlane. Wymagania ogólne. Śruby ze łbem kolistym z noskiem Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania. 282
