1 INSTRUKCJA MONTAŻU KONSTRUKCJI PRZEZNACZONEJ DO INSTALACJI KOLEKTORÓW HEVELIUS SCM NA PŁASZCZYZNACH POZIOMYCH ORAZ NA DACHACH SKOŚNYCH NIBE BIAWAR Sp. z o. o. al. Jana Pawła II Białystok kolektory@biawar.com.pl

2 Rama nośna kolektora HEVELIUS SCM I KOLEKTOR HEVELIUS SCM12 W skład zestawu kolektora słonecznego HEVELIUS SCM12 wchodzą elementy opisane poniżej. Dostarczane są one w jednym kartonie zbiorczym. W dodatkowym kartonie (bądź dwóch kartonach w przypadku kolektora HEVELIUS SCM20) dostarczane są rury próżniowe. Ilość oraz opis dostarczanych elementów, została przedstawiona na podstawie kolektora HEVELIUS SCM12. Dostarczone elementy mogą różnić się ilością bądź wielkością w zależności od zakupionego kolektora HEVELIUS SCM12, HEVELIUS SCM15 lub HEVELIUS SCM Dostarczane elementy: 1) kolektor zbiorczy 2) boczne belki ramy nośnej 3) dolna belka poprzeczna 4) elementy mocujące do dachu skośnego 5) uszczelki gumowe 6) aluminiowe kliny mocujące 7) wkręty do blachy 8) komplet śrub 9) obejmy do rur wraz z kapturkami zabezpieczającymi 10) tuba pasty przewodzącej ciepło Razem z wyżej wymienionymi elementami dostarczany jest komplet rur próżniowych. W zależności od zamówionego kolektora HEVELIUS SCM dostarczanych jest 12, 15 bądź 20 rur. 2

3 Rama nośna kolektora HEVELIUS SCM 2. Montaż ramy nośnej kolektora HEVELIUS SCM12 W pierwszej kolejności należy złożyć ramę nośną wraz z kolektorem zbiorczym do tego celu używamy elementów oznaczonych numerami 1, 2, 3, 6, 8. Elementy łączymy ze sobą tak aby tworzyły konstrukcję przedstawioną na fotografii. W tym celu wykonujemy następujące czynności. 1) Kliny mocujące (6) przykręcamy w miejsca znajdujące się na końcach (górnym i dolnym) bocznych belek ramy nośnej (2). 2) Następnie w górnej części belek bocznych mocujemy kolektor zbiorczy (1) używając do tego klinów mocujących. 3

Rama nośna kolektora HEVELIUS SCM 3) W dolnej części mocujemy dolną belkę poprzeczną (3). Dolną część belek bocznych rozpoznajemy po uciętych krawędziach spodniej części belki.

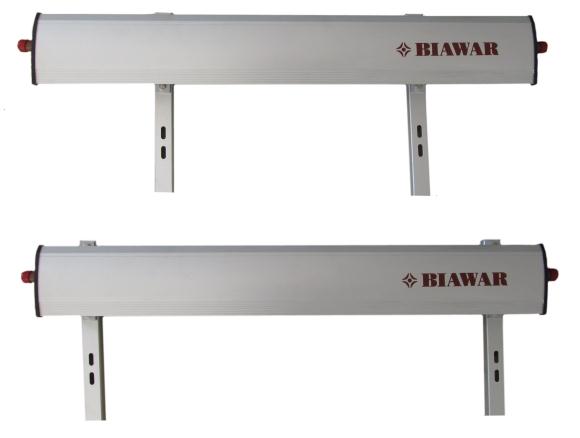

4 Rama nośna kolektora HEVELIUS SCM 3) W dolnej części mocujemy dolną belkę poprzeczną (3). Dolną część belek bocznych rozpoznajemy po uciętych krawędziach spodniej części belki. Dolna belka mocowana w sposób przedstawiony na fotografii (węższe wycięcie na obejmy rur znajduje się nad szerszym wycięciem). Montaż za pomocą klinów mocujących pozwala na regulację szerokości rozstawu bocznych belek ramy nośnej. W przypadku potrzeby regulacji przy montażu na dachu skośnym, należy poluzować mocowanie klinów, ustawić pożądaną szerokość rozstawu belek oraz dokręcić kliny mocujące. Konstrukcja wykonana w ten sposób stanowi ramę nośną kolektora HEVELIUS SCM. Jeśli kolektor ma być montowany na dachu skośnym (bez użycia konstrukcji wolnostojącej), należy przymocować złożoną ramę kolektora do dachu przy pomocy dostarczonych uchwytów (4) bądź przy pomocy stalowych uchwytów S dostarczanych osobno. Następnie w kolektor zbiorczy należy włożyć próżniowe rury dostarczane w oddzielnych kartonach. Sposób montażu rur próżniowych oraz montaż kolektora przy pomocy uchwytów do dachu skośnego, przedstawiony jest w dalszej części instrukcji. Rys 1. Uchwyt S do montażu na dachu skośnym 4

5 Konstrukcja wolnostojąca kolektora HEVELIUS SCM II KONSTRUKCJA DO MONTAŻU KOLEKTORA HEVELIUS SCM NA PŁASZCZYŹNIE POZIOMEJ W skład zestawu konstrukcji przeznaczonej do montażu kolektora na płaszczyźnie poziomej wchodzą elementy opisane poniżej. Ilość oraz opis dostarczanych elementów, została przedstawiona na podstawie konstrukcji przeznaczonej do montażu na powierzchni poziomej kolektora HEVELIUS SCM12. Dostarczone elementy mogą różnić się ilością bądź wielkością w zależności od konstrukcji dedykowanej do kolektora HEVELIUS SCM12, HEVELIUS SCM15 lub HEVELIUS SCM Dostarczane elementy 1) tylne, dolne podpory kolektora 2) tylne, górne podpory kolektora 3) poprzeczne elementy stabilizujące stelaż konstrukcji 4) tylne elementy stabilizujące stelaż konstrukcji 5) stopki służące do przytwierdzenia konstrukcji do podłoża 6) komplet śrub montażowych W kartonie dostarczanych jest 8 elementów stanowiących podstawę kolektora. Elementy są zdublowane ponieważ z obu stron kolektora konstrukcję mocuje się w taki sam sposób. W związku z tym należy podzielić elementy na dwa jednakowe komplety po czym przystąpić do ich montażu. 5

6 Konstrukcja wolnostojąca kolektora HEVELIUS SCM 2. Montaż konstrukcji wolnostojącej kolektora HEVELIUS SCM Konstrukcja wolnostojąca służy do montażu kolektora HEVELIUS SCM na powierzchniach poziomych bądź o małym kącie nachylenia w stosunku do podłoża. Skonstruowana jest w taki sposób aby po montażu z ramą nośną kolektora HEVELIUS SCM tworzyła jedną stabilną konstrukcję. 1) Profile oznaczone numerem 1 i 2 łączymy ze sobą. Należy umieścić węższy profil (2) wewnątrz szerszego (1) i połączyć przynajmniej dwiema dostarczonymi śrubami z nakrętkami. Profil (1) będzie miał styczność z podłożem i ważne jest aby jego górna część połączona była z dolną częścią profilu (2). Górną część profilu (1) rozpoznajemy po tym że dwa ostatnie otwory pokrywają się z otworami w profilu (2). Górną część profilu (2) rozpoznajemy po uciętych krawędziach. 2) Połączone profile (1 i 2) mocujemy do zmontowanej wcześniej ramy nośnej kolektora. Będą stanowić one podstawę kolektora. 6

7 Konstrukcja wolnostojąca kolektora HEVELIUS SCM 3) Następnie mocujemy profil (3). Należy umieścić jeden z jego końców w dolnej części profilu (1) a drugi koniec po środku bocznej belki ramy kolektora i przymocować śrubami. Tylne podpory kolektora, dzięki budowie dwuczłonowej, mają możliwość regulacji swej długości. Własność ta pozwala manipulować kątem nachylenia kolektora względem podłoża, dzięki czemu ustawiamy pożądany kąt padania promieniowania słonecznego na kolektor. 4) Profile oznaczone numerem (4) należy zamontować w sposób krzyżowy mocując je do tylnych, górnych podpór kolektora (2). Profile łączymy ze sobą śrubą z nakrętką. Montaż profili (4) można wykonać na samym początku składania konstrukcji, ułatwi to dokręcenie śrub mocujących. 7

8 Konstrukcja wolnostojąca kolektora HEVELIUS SCM 5) Stopki (5) dostarczone w zestawie należy przymocować do konstrukcji ramy nośnej kolektora oraz do tylnych podpór kolektora w miejscach ich styku z podłożem. Stopki można przymocować do kolektora w trakcie wykonywania pkt. 3), natomiast nie należy przymocowywać ich do podłoża przed zamocowaniu rur próżniowych. Montaż rur próżniowych kolektora HEVELIUS SCM III MONTAŻ RUR PRÓŻNIOWYCH NA RAMIE NOŚNEJ KOLEKTORA HEVELIUS SCM Montaż rur próżniowych kolektora polega na przymocowaniu ich obejm (9) do dolnej belki poprzecznej kolektora i wsunięciu szklanych rur w odpowiednie miejsce na kolektorze zbiorczym. 1) Obejmy rur próżniowych należy wmontować w dolną belkę poprzeczną kolektora. Umieszczamy górny zaczep w górnym otworze mocującym następnie w dolnej części ściskamy zatrzaski i wsuwamy w dolny otwór mocujący. Kapturki zabezpieczające można wykręcić przed montażem obejm bądź po ich zamontowaniu. Kapturki należy usunąć przed montażem rur próżniowych gdyż utrudniałyby one poprawne wsunięcie rur w kolektor zbiorczy. 8

9 Montaż rur próżniowych kolektora HEVELIUS SCM 2) Na kondensator rurki ciepła umieszczonej w rurze próżniowej należy nanieść pastę termiczną, która usprawnia wymianę ciepła w kolektorze zbiorczym. Miedzianą rurkę ciepła można delikatnie wysunąć z rury szklanej. Ułatwi to nanoszenie pasty oraz dalszy montaż. 3) Dolną część rury próżniowej umieszczamy w obejmie usytuowanej w dolnej belce poprzecznej natomiast górną część wsuwamy w odpowiedni otwór w kolektorze zbiorczym. Mocując rurę próżniową w kolektorze zbiorczym należy zadbać o dokładne wsunięcie rurki ciepła. W tym celu można delikatnie wysunąć ją z rury szklanej i wsunąć w kieszeń w kolektorze zbiorczym po czym docisnąć rurę szklaną. 4) Po zamontowaniu rury w kolektorze, wkręcamy w obejmę kapturek, który zabezpiecza rurę przed wysunięciem. 9

10 Montaż rur próżniowych kolektora HEVELIUS SCM 5) Złożoną konstrukcję (rama nośna, konstrukcja wolnostojąca, rury próżniowe) mocujemy do podłoża przy pomocy wcześniej wspomnianych stopek. Uwaga! Należy upewnić się, że kolektor odpowiednio mocno przytwierdzony jest do podłoża. Jeżeli okaże się, że mocowanie za pomocą stopek jest niewystarczające należy użyć dodatkowego zabezpieczenia. 10

11 Montaż kolektora HEVELIUS SCM na dachu skośnym IV MONTAŻ KOLEKTORA HEVELIUS SCM ZA POMOCĄ UCHWYTÓW DO DACHU SKOŚNEGO 1. Montaż przy pomocy uchwytów S do dachu krytego dachówką ceramiczną. 1) Uchwyt mocujący należy przymocować do elementu konstrukcji dachowej (np.: łata więźby dachowej). Element wspornikowy uchwytu należy umieścić pod łatą i przymocować uchwyt montażowy do łaty dachu co najmniej 2 śrubami. Rys 2. Montaż uchwytu na konstrukcji dachowej 2) Do przymocowanych uchwytów S należy przymocować ramę kolektora. Boczne belki ramy nośnej posiadają otwory (w górnej i dolnej części) przeznaczone do mocowania uchwytów S Na każdy kolektor przypada po 4 uchwyty montażowe S - po dwa na każdą belkę boczną ramy nośnej kolektora. 11

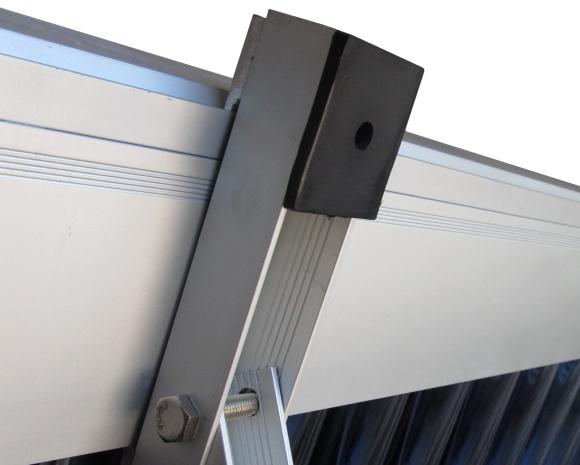

12 Montaż kolektora HEVELIUS SCM na dachu skośnym 2. Montaż przy pomocy uchwytów (4) dostarczanych wraz z ramą nośną kolektora. 1) Uchwyty te można stosować w przypadku montażu kolektorów na dachach skośnych, które nie są kryte dachówką ceramiczną (np. blacha, blachodachówka, gont bitumiczny itp.). Należy przymocować je poprzez poszycie dachowe do elementu konstrukcyjnego dachu. Uchwyty mocuje się do bocznych belek ramy kolektora tak jak miało to miejsce w poprzednim przypadku. 2) Gumowe uszczelki (5) można zastosować jako podkładki pod ramę nośną kolektora gdyż przy montażu z tymi uchwytami rama kolektora będzie miała styczność z poszyciem dachowym. Czynność tą należy wykonać przed wykonaniem czynności 1). Montaż przy pomocy uchwytów S także jest możliwy do wykonania na dachu krytym blachą itp. w tym celu należy zmodyfikować uchwyt według obrazka bądź zamówić taki uchwyt u dostawcy kolektorów słonecznych. Rys 3. Uchwyt do montażu na dachu skośnym krytym blachą, blachodachówką, gontem bitumicznym itp. 12

13 NIBE BIAWAR sp. z o. o. Al. Jana Pawła II Białystok serwis@biawar.com.pl tel fax
