HAWLE-OPTIFIL AUTOMATYCZNY FILTR Z FUNKCJĄ SAMOCZYSZCZENIA

Transkrypt

1 HAWLE-OPTIFIL AUTOMATYCZNY FILTR Z FUNKCJĄ SAMOCZYSZCZENIA

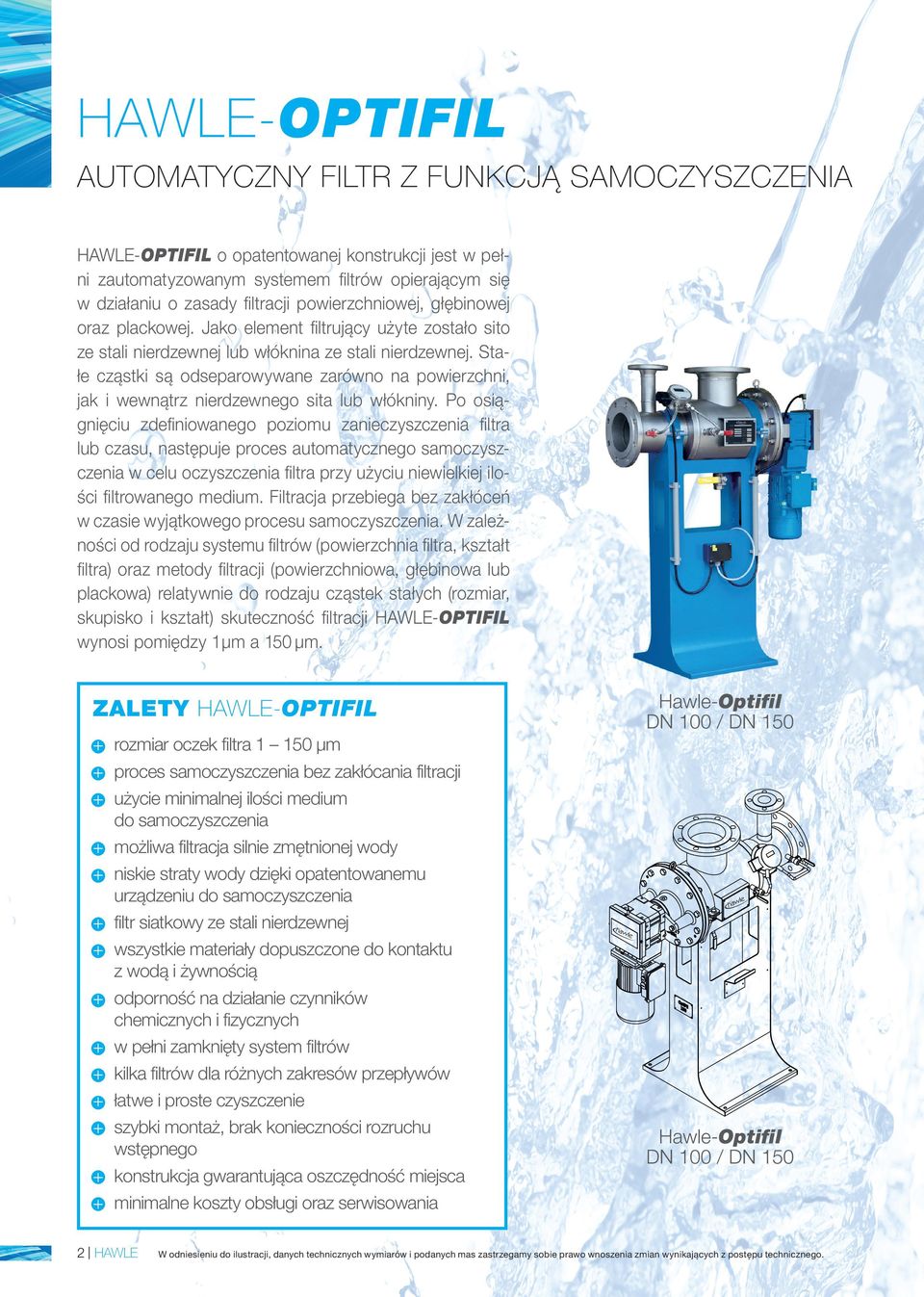

2 HAWLE-OPTIFIL AUTOMATYCZNY FILTR Z FUNKCJĄ SAMOCZYSZCZENIA HAWLE-OPTIFIL o opatentowanej konstrukcji jest w pełni zautomatyzowanym systemem filtrów opierającym się w działaniu o zasady filtracji powierzchniowej, głębinowej oraz plackowej. Jako element filtrujący użyte zostało sito ze stali nierdzewnej lub włóknina ze stali nierdzewnej. Stałe cząstki są odseparowywane zarówno na powierzchni, jak i wewnątrz nierdzewnego sita lub włókniny. Po osiągnięciu zdefiniowanego poziomu zanieczyszczenia filtra lub czasu, następuje proces automatycznego samoczyszczenia w celu oczyszczenia filtra przy użyciu niewielkiej ilości filtrowanego medium. Filtracja przebiega bez zakłóceń w czasie wyjątkowego procesu samoczyszczenia. W zależności od rodzaju systemu filtrów (powierzchnia filtra, kształt filtra) oraz metody filtracji (powierzchniowa, głębinowa lub plackowa) relatywnie do rodzaju cząstek stałych (rozmiar, skupisko i kształt) skuteczność filtracji HAWLE-OPTIFIL wynosi pomiędzy 1 μm a 150 μm. ZALETY HAWLE-OPTIFIL + rozmiar oczek filtra μm + proces samoczyszczenia bez zakłócania filtracji + użycie minimalnej ilości medium do samoczyszczenia + możliwa filtracja silnie zmętnionej wody + niskie straty wody dzięki opatentowanemu urządzeniu do samoczyszczenia + filtr siatkowy ze stali nierdzewnej + wszystkie materiały dopuszczone do kontaktu z wodą i żywnością + odporność na działanie czynników chemicznych i fizycznych + w pełni zamknięty system filtrów + kilka filtrów dla różnych zakresów przepływów + łatwe i proste czyszczenie + szybki montaż, brak konieczności rozruchu wstępnego + konstrukcja gwarantująca oszczędność miejsca + minimalne koszty obsługi oraz serwisowania 2 HAWLE Hawle-Optifil DN 100 / DN 150 Hawle-Optifil DN 100 / DN 150

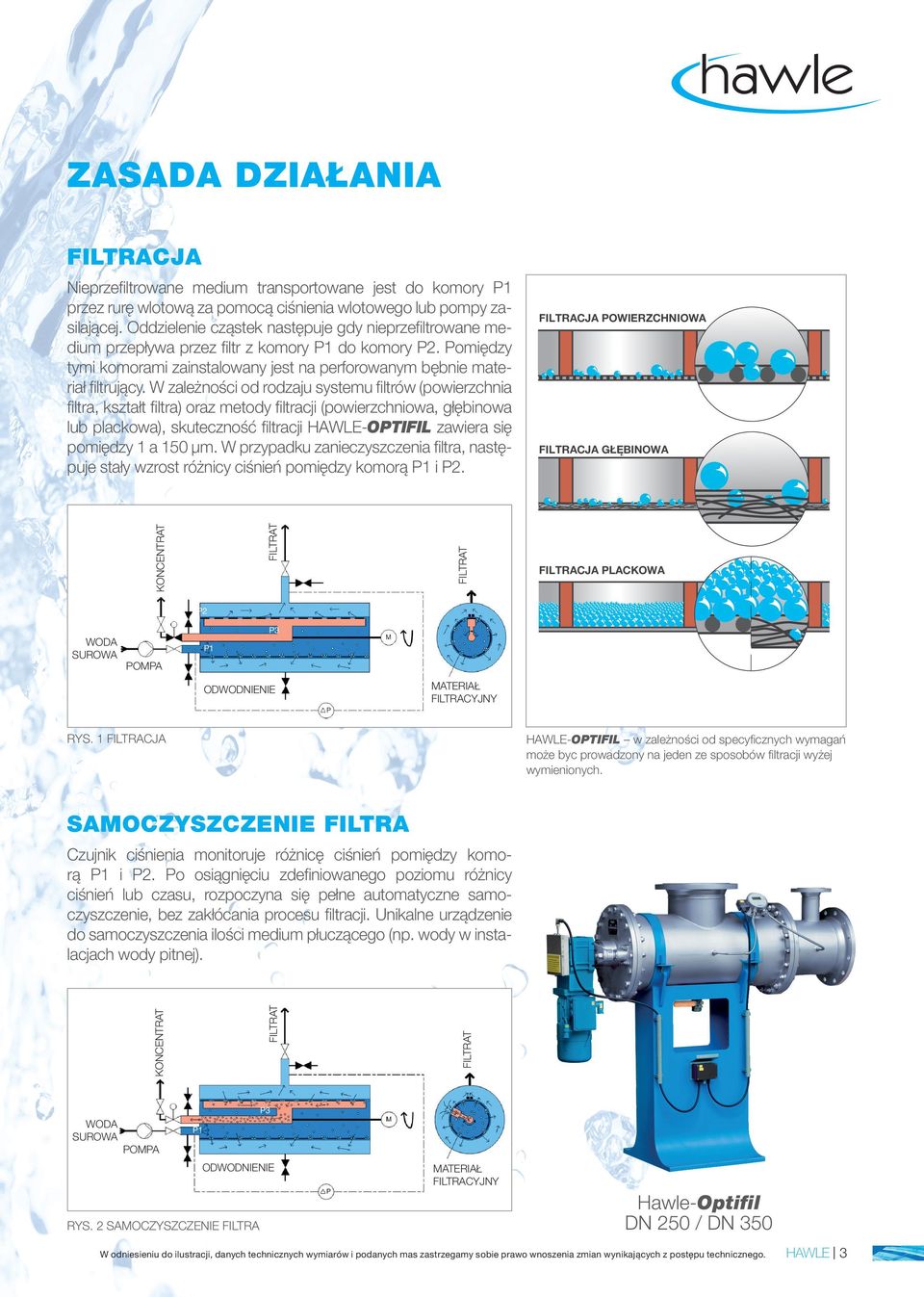

3 ZASADA DZIAŁANIA FILTRACJA FILTRAT KONCENTRAT FILTRAT Nieprzefiltrowane medium transportowane jest do komory P1 przez rurę wlotową za pomocą ciśnienia wlotowego lub pompy zasilającej. Oddzielenie cząstek następuje gdy nieprzefiltrowane medium przepływa przez filtr z komory P1 do komory P2. Pomiędzy tymi komorami zainstalowany jest na perforowanym bębnie materiał filtrujący. W zależności od rodzaju systemu filtrów (powierzchnia filtra, kształt filtra) oraz metody filtracji (powierzchniowa, głębinowa lub plackowa), skuteczność filtracji HAWLE-OPTIFIL zawiera się pomiędzy 1 a 150 μm. W przypadku zanieczyszczenia filtra, następuje stały wzrost różnicy ciśnień pomiędzy komorą P1 i P2. FILTRACJA POWIERZCHNIOWA FILTRACJA GŁĘBINOWA FILTRACJA PLACKOWA P2 P3 WODA SUROWA P1 POMPA ODWODNIENIE MATERIAŁ FILTRACYJNY RYS. 1 FILTRACJA HAWLE-OPTIFIL w zależności od specyficznych wymagań może byc prowadzony na jeden ze sposobów filtracji wyżej wymienionych. SAMOCZYSZCZENIE FILTRA FILTRAT KONCENTRAT FILTRAT Czujnik ciśnienia monitoruje różnicę ciśnień pomiędzy komorą P1 i P2. Po osiągnięciu zdefiniowanego poziomu różnicy ciśnień lub czasu, rozpoczyna się pełne automatyczne samoczyszczenie, bez zakłócania procesu filtracji. Unikalne urządzenie do samoczyszczenia ilości medium płuczącego (np. wody w instalacjach wody pitnej). P2 P3 WODA SUROWA P1 POMPA ODWODNIENIE RYS. 2 SAMOCZYSZCZENIE FILTRA MATERIAŁ FILTRACYJNY Hawle-Optifil DN 250 / DN 350 HAWLE 3

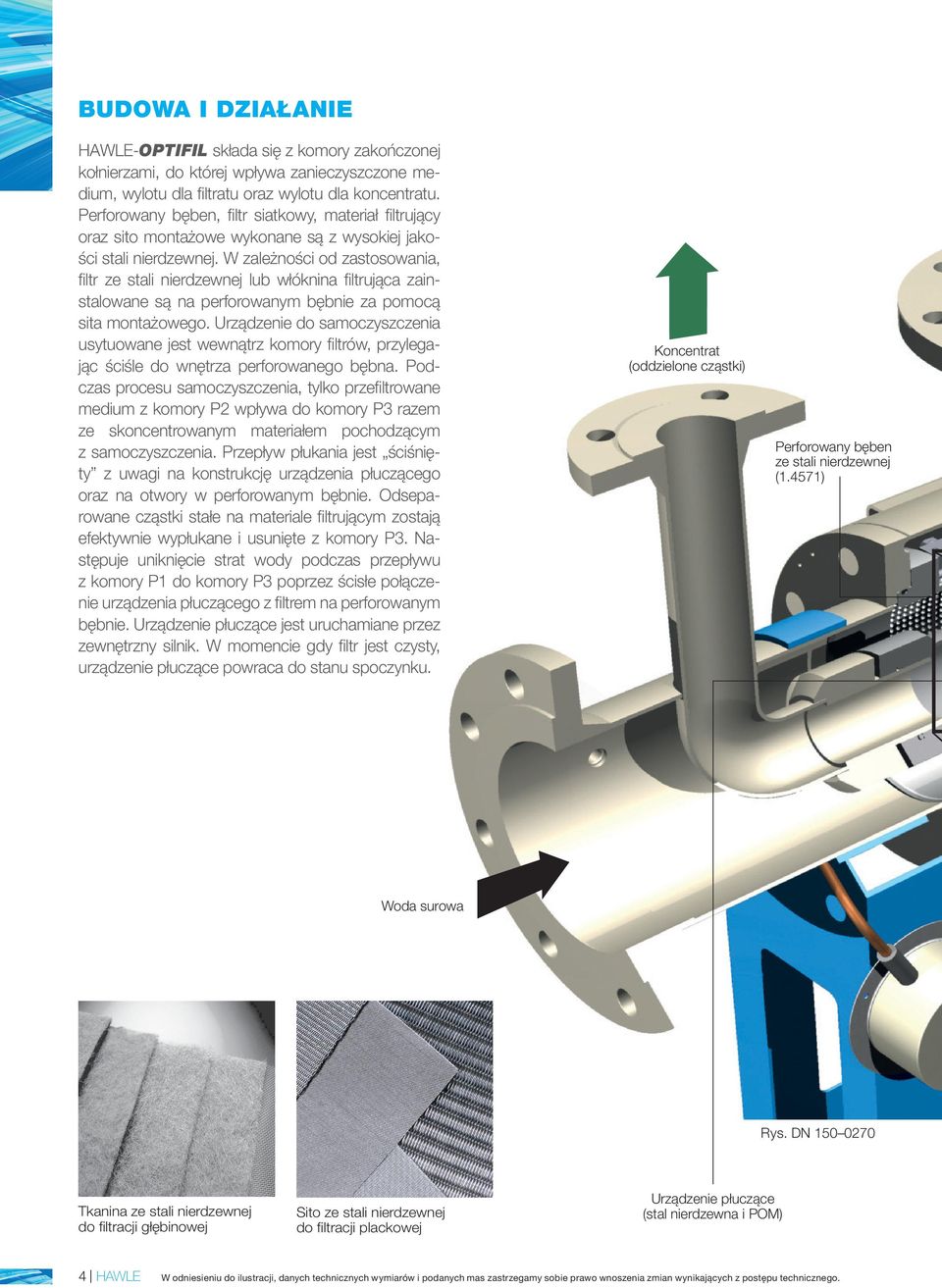

4 BUDOWA I DZIAŁANIE HAWLE-OPTIFIL składa się z komory zakończonej kołnierzami, do której wpływa zanieczyszczone medium, wylotu dla fi ltratu oraz wylotu dla koncentratu. Perforowany bęben, fi ltr siatkowy, materiał fi ltrujący oraz sito montażowe wykonane są z wysokiej jakości stali nierdzewnej. W zależności od zastosowania, fi ltr ze stali nierdzewnej lub włóknina fi ltrująca zainstalowane są na perforowanym bębnie za pomocą sita montażowego. Urządzenie do samoczyszczenia usytuowane jest wewnątrz komory fi ltrów, przylegając ściśle do wnętrza perforowanego bębna. Podczas procesu samoczyszczenia, tylko przefi ltrowane medium z komory P2 wpływa do komory P3 razem ze skoncentrowanym materiałem pochodzącym z samoczyszczenia. Przepływ płukania jest ściśnięty z uwagi na konstrukcję urządzenia płuczącego oraz na otwory w perforowanym bębnie. Odseparowane cząstki stałe na materiale fi ltrującym zostają efektywnie wypłukane i usunięte z komory P3. Następuje uniknięcie strat wody podczas przepływu z komory P1 do komory P3 poprzez ścisłe połączenie urządzenia płuczącego z fi ltrem na perforowanym bębnie. Urządzenie płuczące jest uruchamiane przez zewnętrzny silnik. W momencie gdy fi ltr jest czysty, urządzenie płuczące powraca do stanu spoczynku. Koncentrat (oddzielone cząstki) Perforowany bęben ze stali nierdzewnej (1.4571) Woda surowa Rys. DN Tkanina ze stali nierdzewnej do fi ltracji głębinowej Sito ze stali nierdzewnej do fi ltracji plackowej Urządzenie płuczące (stal nierdzewna i POM) 4 HAWLE

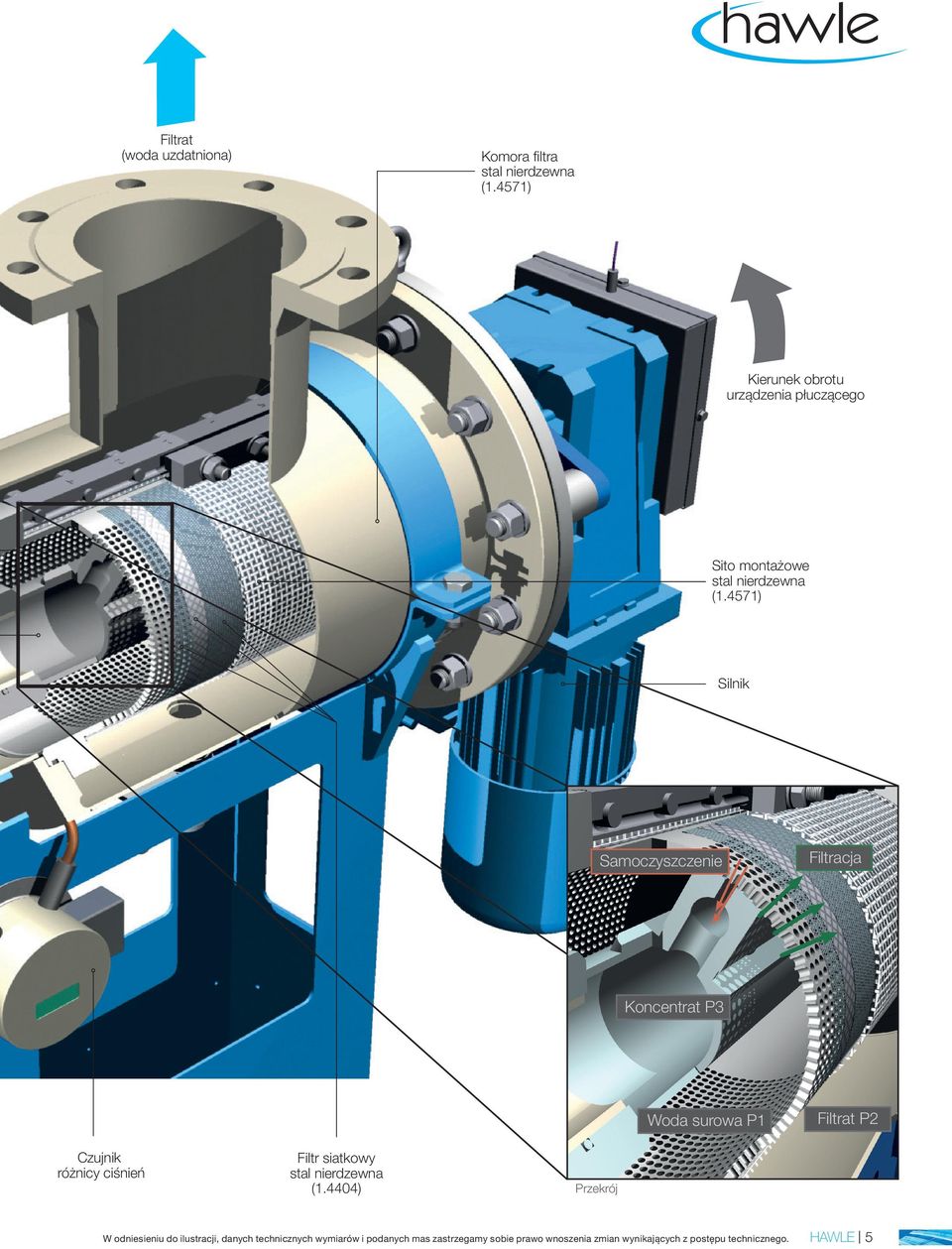

5 Filtrat (woda uzdatniona) Komora filtra stal nierdzewna (1.4571) Kierunek obrotu urządzenia płuczącego Sito montażowe stal nierdzewna (1.4571) Silnik Samoczyszczenie Filtracja Koncentrat P3 Woda surowa P1 Czujnik różnicy ciśnień Filtr siatkowy stal nierdzewna (1.4404) Filtrat P2 Przekrój HAWLE 5

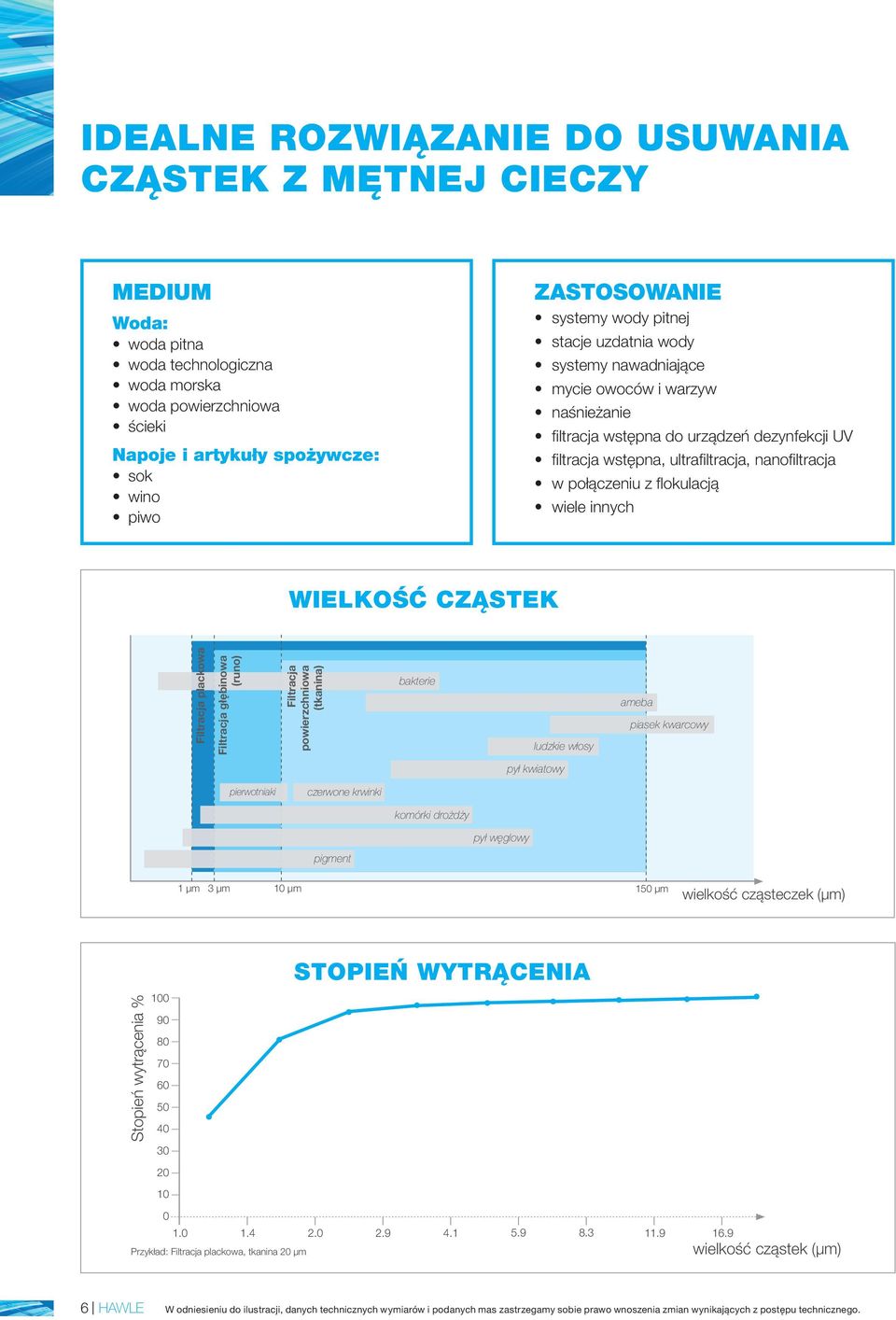

6 IDEALNE ROZWIĄZANIE DO USUWANIA CZĄSTEK Z MĘTNEJ CIECZY MEDIUM Woda: woda pitna woda technologiczna woda morska woda powierzchniowa ścieki Napoje i artykuły spożywcze: sok wino piwo ZASTOSOWANIE systemy wody pitnej stacje uzdatnia wody systemy nawadniające mycie owoców i warzyw naśnieżanie filtracja wstępna do urządzeń dezynfekcji UV filtracja wstępna, ultrafiltracja, nanofiltracja w połączeniu z flokulacją wiele innych WIELKOŚĆ CZĄSTEK Filtracja plackowa Filtracja głębinowa (runo) Filtracja powierzchniowa (tkanina) bakterie ludzkie włosy ameba piasek kwarcowy pył kwiatowy pierwotniaki czerwone krwinki komórki drożdży pył węglowy pigment 1 μm 3 μm 10 μm 150 μm wielkość cząsteczek (μm) Stopień wytrącenia % Przykład: Filtracja plackowa, tkanina 20 μm STOPIEŃ WYTRĄCENIA wielkość cząstek (μm) 6 HAWLE

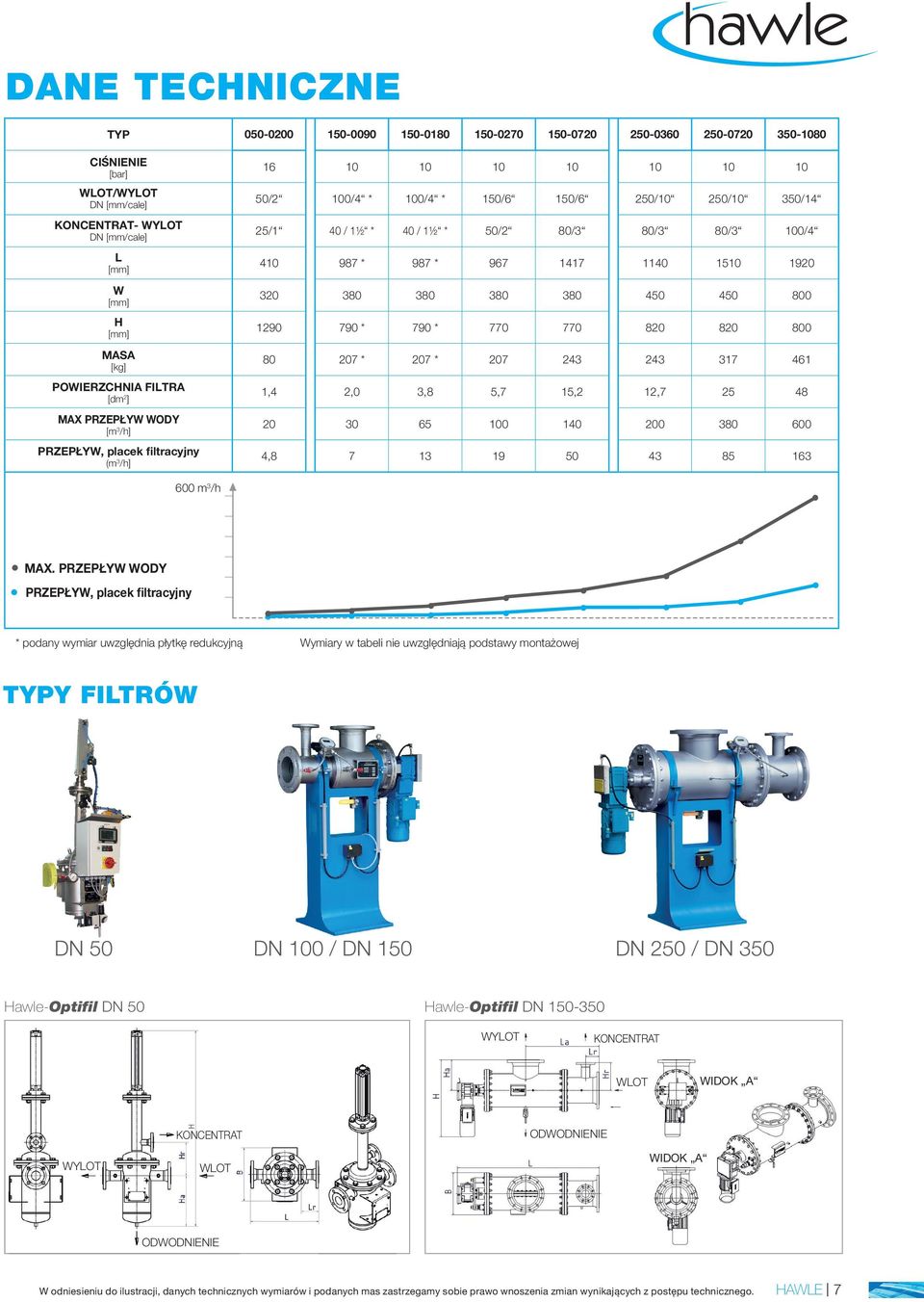

7 DANE TECHNICZNE TYP CIŚNIENIE [bar] WLOT/WYLOT DN [mm/cale] KONCENTRAT- WYLOT DN [mm/cale] L [mm] W [mm] H [mm] MASA [kg] POWIERZCHNIA FILTRA [dm 2 ] MAX PRZEPŁYW WODY [m 3 /h] PRZEPŁYW, placek filtracyjny (m 3 /h] 600 m 3 /h /2 100/4 * 100/4 * 150/6 150/6 250/10 250/10 350/14 25/1 40 / 1½ * 40 / 1½ * 50/2 80/3 80/3 80/3 100/ * 987 * * 790 * * 207 * ,4 2,0 3,8 5,7 15,2 12, , MAX. PRZEPŁYW WODY PRZEPŁYW, placek filtracyjny * podany wymiar uwzględnia płytkę redukcyjną Wymiary w tabeli nie uwzględniają podstawy montażowej TYPY FILTRÓW DN 50 DN 100 / DN 150 DN 250 / DN 350 Hawle-Optifil DN 50 Hawle-Optifil DN WYLOT KONCENTRAT WLOT WIDOK A KONCENTRAT ODWODNIENIE WYLOT WLOT WIDOK A ODWODNIENIE HAWLE 7
