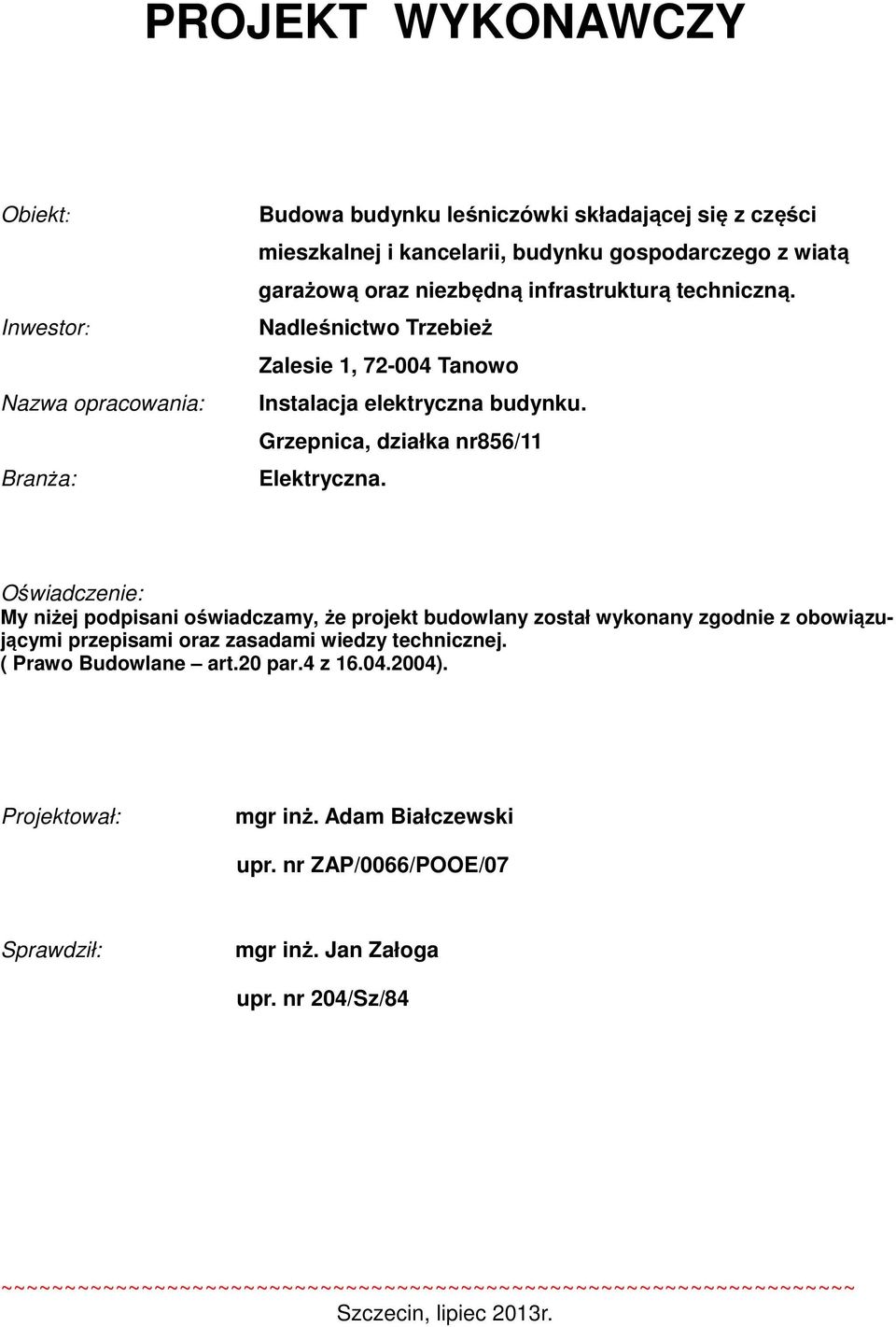

1 PROJEKT WYKONAWCZY Obiekt: Inwestor: Nazwa opracowania: Branża: Budowa budynku leśniczówki składającej się z części mieszkalnej i kancelarii, budynku gospodarczego z wiatą garażową oraz niezbędną infrastrukturą techniczną. Nadleśnictwo Trzebież Zalesie 1, Tanowo Instalacja elektryczna budynku. Grzepnica, działka nr856/11 Elektryczna. Oświadczenie: My niżej podpisani oświadczamy, że projekt budowlany został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ( Prawo Budowlane art.20 par.4 z ). Projektował: mgr inż. Adam Białczewski upr. nr ZAP/0066/POOE/07 Sprawdził: mgr inż. Jan Załoga upr. nr 204/Sz/84 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Szczecin, lipiec 2013r.

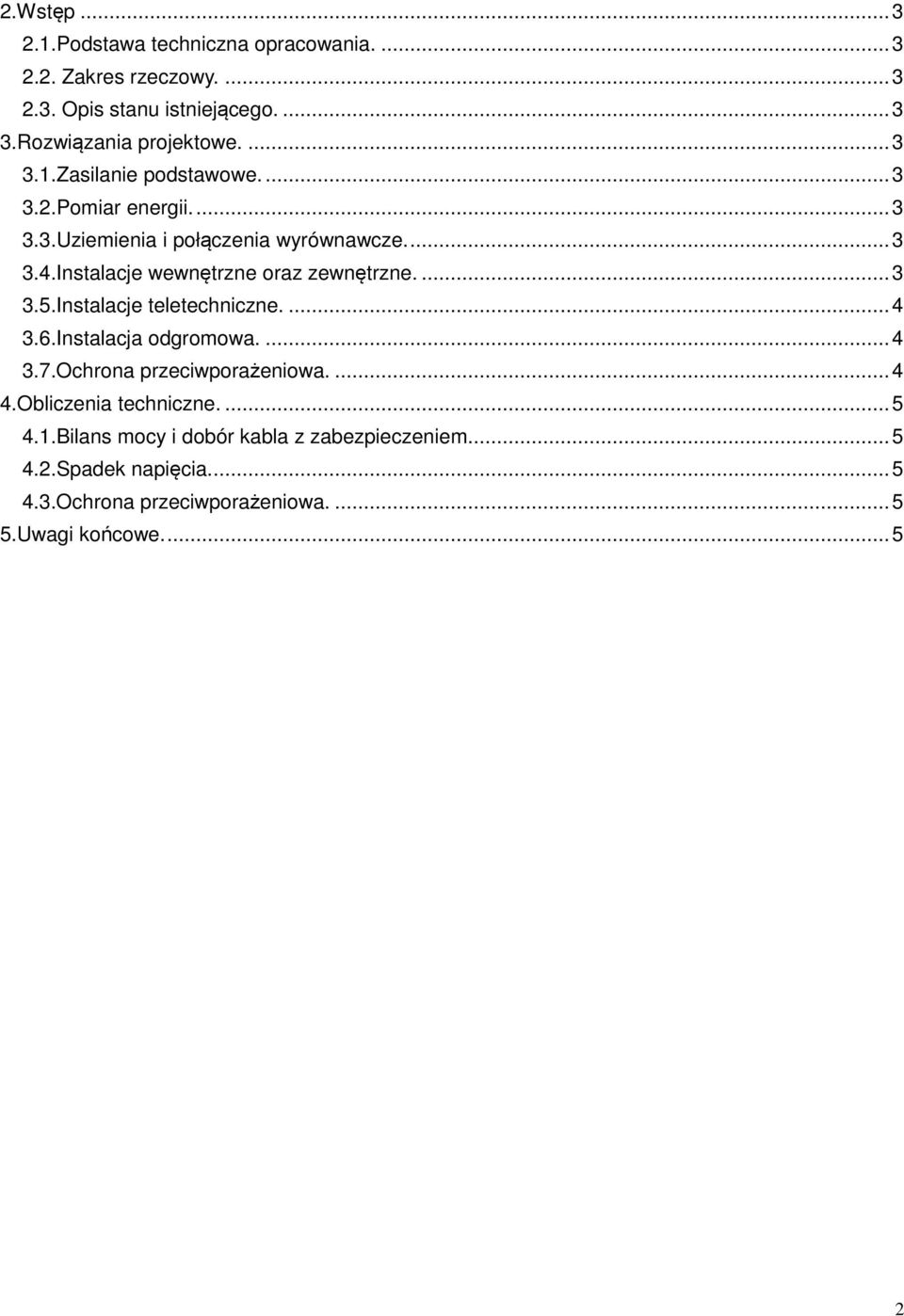

2 2.Wstęp Podstawa techniczna opracowania Zakres rzeczowy Opis stanu istniejącego Rozwiązania projektowe Zasilanie podstawowe Pomiar energii Uziemienia i połączenia wyrównawcze Instalacje wewnętrzne oraz zewnętrzne Instalacje teletechniczne Instalacja odgromowa Ochrona przeciwporażeniowa Obliczenia techniczne Bilans mocy i dobór kabla z zabezpieczeniem Spadek napięcia Ochrona przeciwporażeniowa Uwagi końcowe

3 2.Wstęp 2.1.Podstawa techniczna opracowania. Podstawę techniczną opracowania stanowi: Mapa do celów projektowych zakresie działki nr 856/11; Warunki przyłączenia do sieci elektroenergetycznej ENEA Operator Sp z o.o. OD3/ZR1/2870/2012; Aktualne przepisy, normy, zarządzenia i katalogi; Uzgodnienia wewnętrzne Zakres rzeczowy. Projekt obejmuje swoim zakresem: Linie kablowe nn. Instalacja wnętrzowa budynku leśniczówki i gospodarczego. Instalacja odgromowa budynku leśniczówki. Ochrona przeciwporażeniowa Opis stanu istniejącego. Projektowany budynek mieszkalny stanowi nowe przedsięwzięcie inwestycyjne i zasilony zostanie ze złącza kablowego ZKP przy granicy działki 856/11. 3.Rozwiązania projektowe. 3.1.Zasilanie podstawowe. Projektuje się linię kablową 0,4kV długości 32m zasilającą rozdzielnicę budynku Tb prowadzoną kablem typu YKYżo4x10mm 2 /1kV układanym w rurze osłonowej ze złącza ZKP, zabezpieczoną trzema wyłącznikami C20A/1P oraz się linię kablową 0,23kV długości 40m zasilającą rozdzielnicę wiaty Tw prowadzoną kablem typu YKYżo3x16mm 2 /1kV układanym w rurze osłonowej z rozdzielnicy Tb. Trasę kabli pokazano na rys Pomiar energii. Pomiar energii w złączu ZKP wg projektu ENEA S.A. Lokalizację złącza pokazano na rys Uziemienia i połączenia wyrównawcze. Instalować pod rozdzielnicą Tb i Tw szynę wyrównawczą, łączyć płaskownikiem FeZn30x4 z uziomem fundamentowym budynku układanym płaskownikiem FeZn30x4. Płaskownik układać w rowie fundamentowym, trwale łączyć z elementami zbrojenia. W rozdzielnicy Tb punkt rozdziału PEN na PE i N łączyć z główną szyną wyrównawczą przewodem LY10. Zgodnie z PN-HD wykonać ochronne połączenia wyrównawcze, w łazienkach wykonać dodatkowe ochronne połączenia wyrównawcze, na rurze gazowej stosować wkładkę izolacyjną. Projektuje się 4 biegunowy, skoordynowany, kombinowany ochronnik przepięciowy typ B+C w rozdzielnicy Tb. 3.4.Instalacje wewnętrzne oraz zewnętrzne. Wewnątrz projektowanego budynku zainstalowana będzie modułowa, podtynkowa, 4x18 modułowa rozdzielnica Tb oraz we wiacie podtynkowa 6 modułowa rozdzielnica wiaty Tw. Obwody oświetleniowe zabezpieczyć wyłącznikami instalacyjnymi B6A 1P, obwody gniazd wtykowych zabezpieczyć wyłącznikami instalacyjnymi B10A 1P i B16A 1P, obwód kuchenki elektrycznej wyłącznikiem B16A 3P. Obwody zabezpieczono dodatkowo wyłącznikami różnicowoprądowymi. W kancelarii oraz przedsionku instalować kierunkowe oprawy ewakuacyjne z 1 godzinnymi modułami awaryjnymi. Oświetlenie korytarza parteru i korytarza poddasza załączane przekaźnikami impulsowymi. Projektuje się elewacyjne oprawy oświetleniowe z czujnikami ruchu nad wejściami do budynku leśniczówki i budynku gospodarczego, ręcznie załączanego numeru policyjnego oraz halogenową oprawę oświetleniową z czujnikiem ruchu instalowaną na wiacie garażowej. Instalację układać pod tynkiem przewodami typu YDYp4x1,5 mm 2 /750V i YDYp3x1,5mm 2 /750V dla obwodów oświetleniowych, YDYp3x2,5mm 2 /750V dla obwodów gniazd wtykowych, YDYp5x4mm 2 /750V dla obwodu kuchenki elektrycznej, YDYp2x1mm 2 /750V dla obwodów załączania przekaźników impulsowych. Osprzęt łączeniowy instalować na wysokości 1,4 m. Gniazda wtykowe instalować w kuchni i łazience na wysokości 1,1 m, zmywarki 0,3m, pozostałe na wysokości 0,2 m od podłogi. Wentylatory pomieszczeń sanitarnych zasilane z obwodów oświetlenia pomieszczeń. W pomieszczeniach wilgotnych stosować osprzęt 3

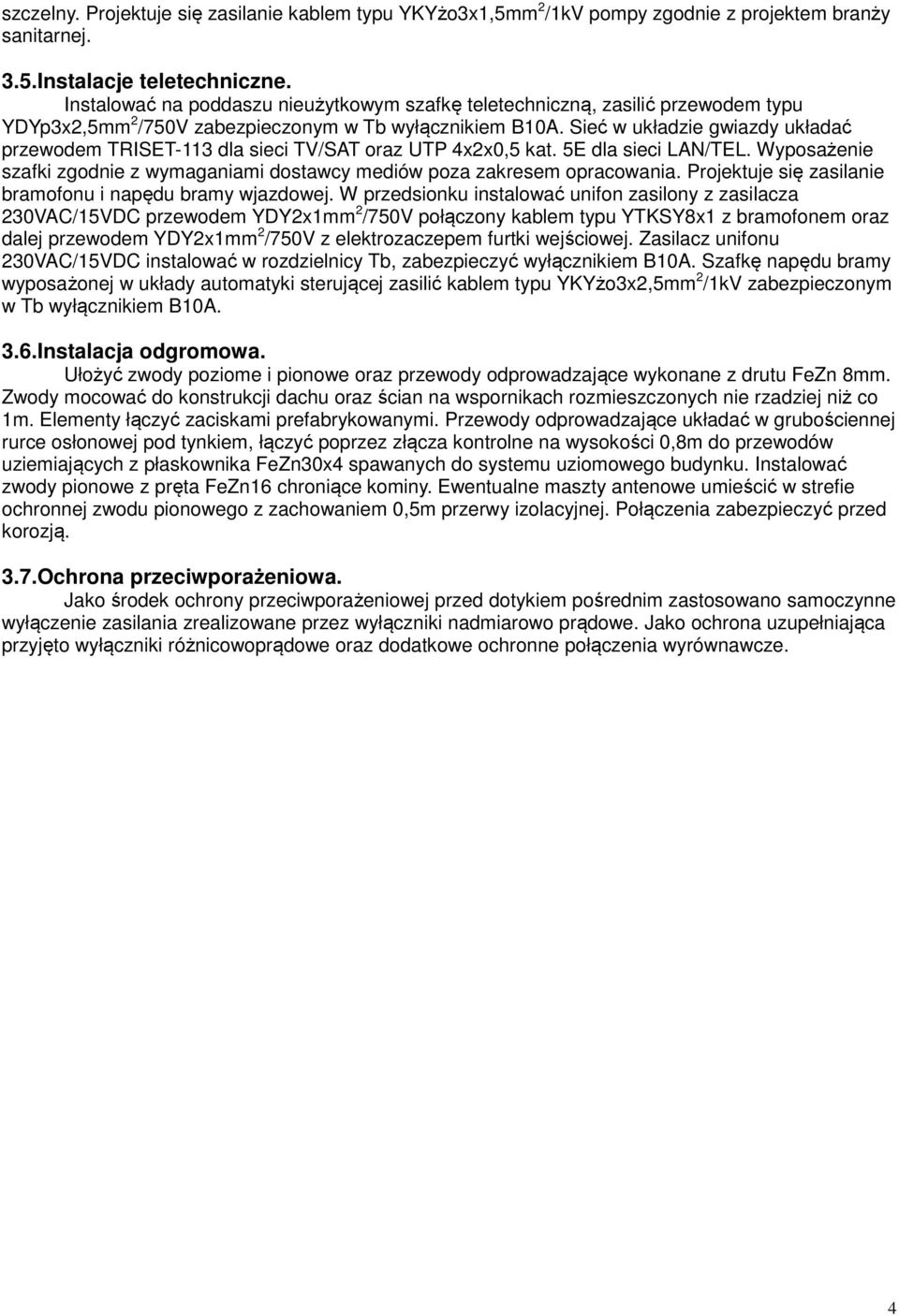

4 szczelny. Projektuje się zasilanie kablem typu YKYżo3x1,5mm 2 /1kV pompy zgodnie z projektem branży sanitarnej. 3.5.Instalacje teletechniczne. Instalować na poddaszu nieużytkowym szafkę teletechniczną, zasilić przewodem typu YDYp3x2,5mm 2 /750V zabezpieczonym w Tb wyłącznikiem B10A. Sieć w układzie gwiazdy układać przewodem TRISET-113 dla sieci TV/SAT oraz UTP 4x2x0,5 kat. 5E dla sieci LAN/TEL. Wyposażenie szafki zgodnie z wymaganiami dostawcy mediów poza zakresem opracowania. Projektuje się zasilanie bramofonu i napędu bramy wjazdowej. W przedsionku instalować unifon zasilony z zasilacza 230VAC/15VDC przewodem YDY2x1mm 2 /750V połączony kablem typu YTKSY8x1 z bramofonem oraz dalej przewodem YDY2x1mm 2 /750V z elektrozaczepem furtki wejściowej. Zasilacz unifonu 230VAC/15VDC instalować w rozdzielnicy Tb, zabezpieczyć wyłącznikiem B10A. Szafkę napędu bramy wyposażonej w układy automatyki sterującej zasilić kablem typu YKYżo3x2,5mm 2 /1kV zabezpieczonym w Tb wyłącznikiem B10A. 3.6.Instalacja odgromowa. Ułożyć zwody poziome i pionowe oraz przewody odprowadzające wykonane z drutu FeZn 8mm. Zwody mocować do konstrukcji dachu oraz ścian na wspornikach rozmieszczonych nie rzadziej niż co 1m. Elementy łączyć zaciskami prefabrykowanymi. Przewody odprowadzające układać w grubościennej rurce osłonowej pod tynkiem, łączyć poprzez złącza kontrolne na wysokości 0,8m do przewodów uziemiających z płaskownika FeZn30x4 spawanych do systemu uziomowego budynku. Instalować zwody pionowe z pręta FeZn16 chroniące kominy. Ewentualne maszty antenowe umieścić w strefie ochronnej zwodu pionowego z zachowaniem 0,5m przerwy izolacyjnej. Połączenia zabezpieczyć przed korozją. 3.7.Ochrona przeciwporażeniowa. Jako środek ochrony przeciwporażeniowej przed dotykiem pośrednim zastosowano samoczynne wyłączenie zasilania zrealizowane przez wyłączniki nadmiarowo prądowe. Jako ochrona uzupełniająca przyjęto wyłączniki różnicowoprądowe oraz dodatkowe ochronne połączenia wyrównawcze. 4

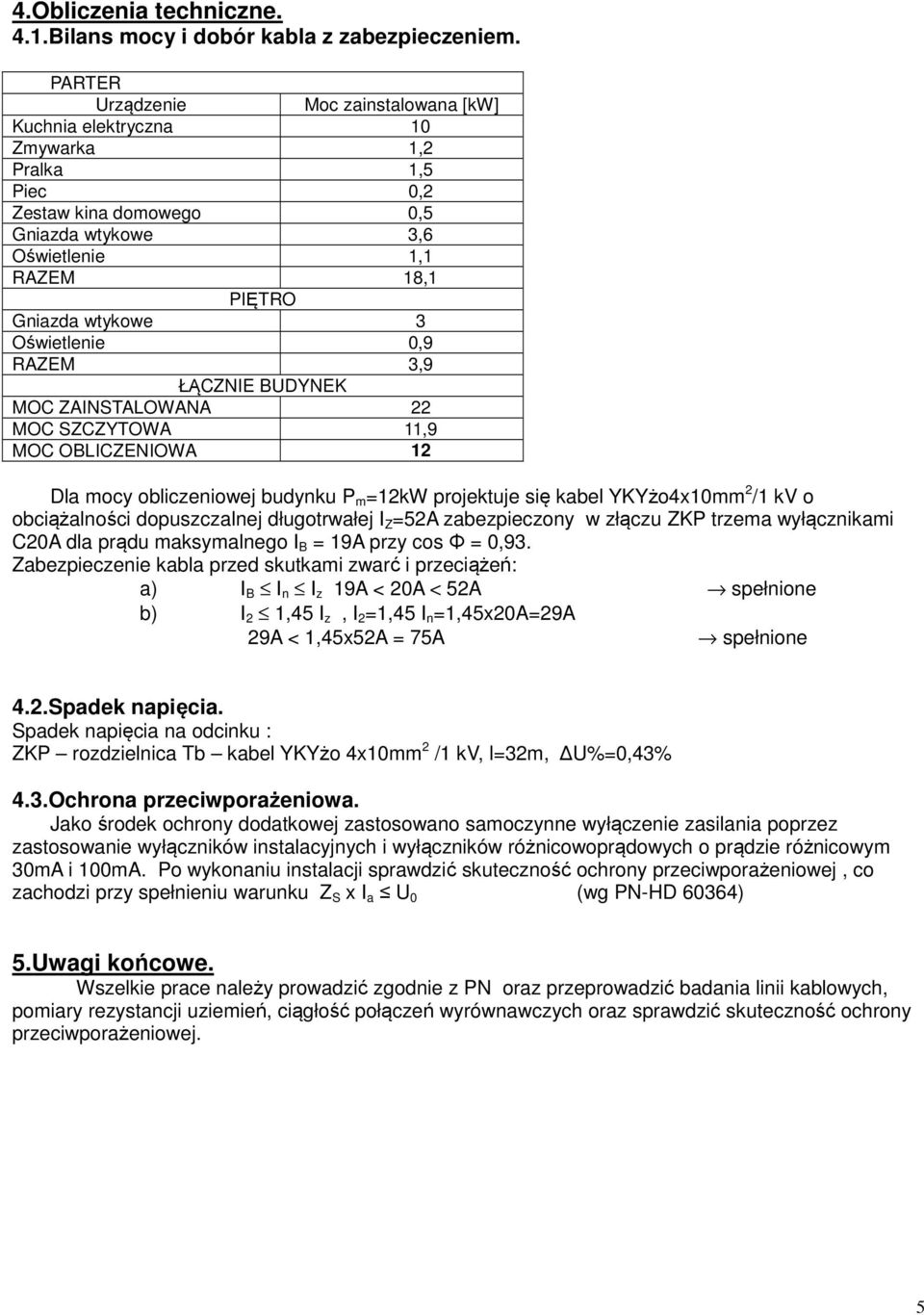

5 4.Obliczenia techniczne. 4.1.Bilans mocy i dobór kabla z zabezpieczeniem. PARTER Urządzenie Moc zainstalowana [kw] Kuchnia elektryczna 10 Zmywarka 1,2 Pralka 1,5 Piec 0,2 Zestaw kina domowego 0,5 Gniazda wtykowe 3,6 Oświetlenie 1,1 RAZEM 18,1 PIĘTRO Gniazda wtykowe 3 Oświetlenie 0,9 RAZEM 3,9 ŁĄCZNIE BUDYNEK MOC ZAINSTALOWANA 22 MOC SZCZYTOWA 11,9 MOC OBLICZENIOWA 12 Dla mocy obliczeniowej budynku P m =12kW projektuje się kabel YKYżo4x10mm 2 /1 kv o obciążalności dopuszczalnej długotrwałej I Z =52A zabezpieczony w złączu ZKP trzema wyłącznikami C20A dla prądu maksymalnego I B = 19A przy cos Φ = 0,93. Zabezpieczenie kabla przed skutkami zwarć i przeciążeń: a) I B I n I z 19A < 20A < 52A spełnione b) I 2 1,45 I z, I 2 =1,45 I n =1,45x20A=29A 29A < 1,45x52A = 75A spełnione 4.2.Spadek napięcia. Spadek napięcia na odcinku : ZKP rozdzielnica Tb kabel YKYżo 4x10mm 2 /1 kv, l=32m, U%=0,43% 4.3.Ochrona przeciwporażeniowa. Jako środek ochrony dodatkowej zastosowano samoczynne wyłączenie zasilania poprzez zastosowanie wyłączników instalacyjnych i wyłączników różnicowoprądowych o prądzie różnicowym 30mA i 100mA. Po wykonaniu instalacji sprawdzić skuteczność ochrony przeciwporażeniowej, co zachodzi przy spełnieniu warunku Z S x I a U 0 (wg PN-HD 60364) 5.Uwagi końcowe. Wszelkie prace należy prowadzić zgodnie z PN oraz przeprowadzić badania linii kablowych, pomiary rezystancji uziemień, ciągłość połączeń wyrównawczych oraz sprawdzić skuteczność ochrony przeciwporażeniowej. 5
