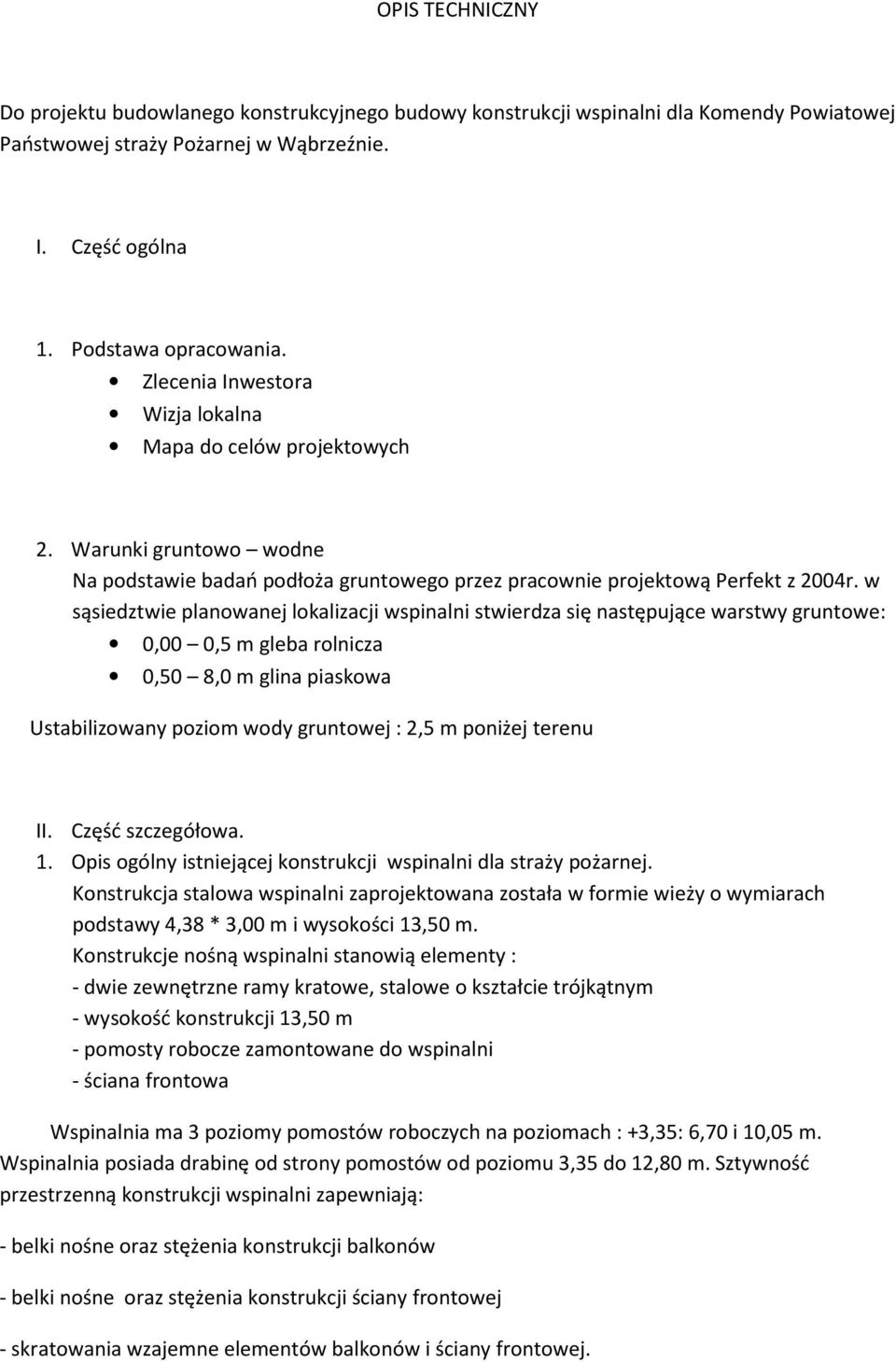

1 OPIS TECHNICZNY Do projektu budowlanego konstrukcyjnego budowy konstrukcji wspinalni dla Komendy Powiatowej Państwowej straży Pożarnej w Wąbrzeźnie. I. Część ogólna 1. Podstawa opracowania. Zlecenia Inwestora Wizja lokalna Mapa do celów projektowych 2. Warunki gruntowo wodne Na podstawie badań podłoża gruntowego przez pracownie projektową Perfekt z 2004r. w sąsiedztwie planowanej lokalizacji wspinalni stwierdza się następujące warstwy gruntowe: 0,00 0,5 m gleba rolnicza 0,50 8,0 m glina piaskowa Ustabilizowany poziom wody gruntowej : 2,5 m poniżej terenu II. Część szczegółowa. 1. Opis ogólny istniejącej konstrukcji wspinalni dla straży pożarnej. Konstrukcja stalowa wspinalni zaprojektowana została w formie wieży o wymiarach podstawy 4,38 * 3,00 m i wysokości 13,50 m. Konstrukcje nośną wspinalni stanowią elementy : - dwie zewnętrzne ramy kratowe, stalowe o kształcie trójkątnym - wysokość konstrukcji 13,50 m - pomosty robocze zamontowane do wspinalni - ściana frontowa Wspinalnia ma 3 poziomy pomostów roboczych na poziomach : +3,35: 6,70 i 10,05 m. Wspinalnia posiada drabinę od strony pomostów od poziomu 3,35 do 12,80 m. Sztywność przestrzenną konstrukcji wspinalni zapewniają: - belki nośne oraz stężenia konstrukcji balkonów - belki nośne oraz stężenia konstrukcji ściany frontowej - skratowania wzajemne elementów balkonów i ściany frontowej.

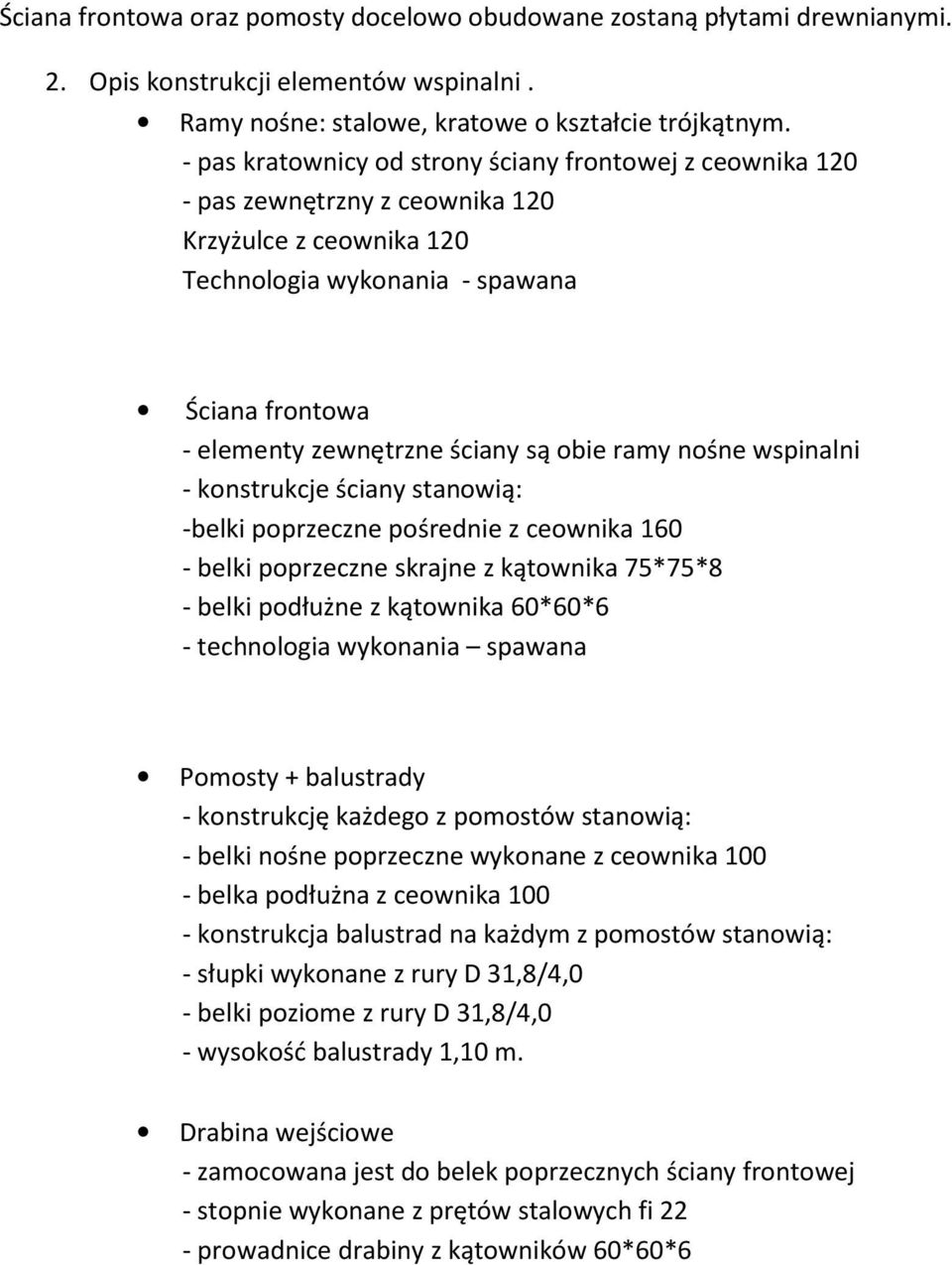

2 Ściana frontowa oraz pomosty docelowo obudowane zostaną płytami drewnianymi. 2. Opis konstrukcji elementów wspinalni. Ramy nośne: stalowe, kratowe o kształcie trójkątnym. - pas kratownicy od strony ściany frontowej z ceownika pas zewnętrzny z ceownika 120 Krzyżulce z ceownika 120 Technologia wykonania - spawana Ściana frontowa - elementy zewnętrzne ściany są obie ramy nośne wspinalni - konstrukcje ściany stanowią: -belki poprzeczne pośrednie z ceownika belki poprzeczne skrajne z kątownika 75*75*8 - belki podłużne z kątownika 60*60*6 - technologia wykonania spawana Pomosty + balustrady - konstrukcję każdego z pomostów stanowią: - belki nośne poprzeczne wykonane z ceownika belka podłużna z ceownika konstrukcja balustrad na każdym z pomostów stanowią: - słupki wykonane z rury D 31,8/4,0 - belki poziome z rury D 31,8/4,0 - wysokość balustrady 1,10 m. Drabina wejściowe - zamocowana jest do belek poprzecznych ściany frontowej - stopnie wykonane z prętów stalowych fi 22 - prowadnice drabiny z kątowników 60*60*6

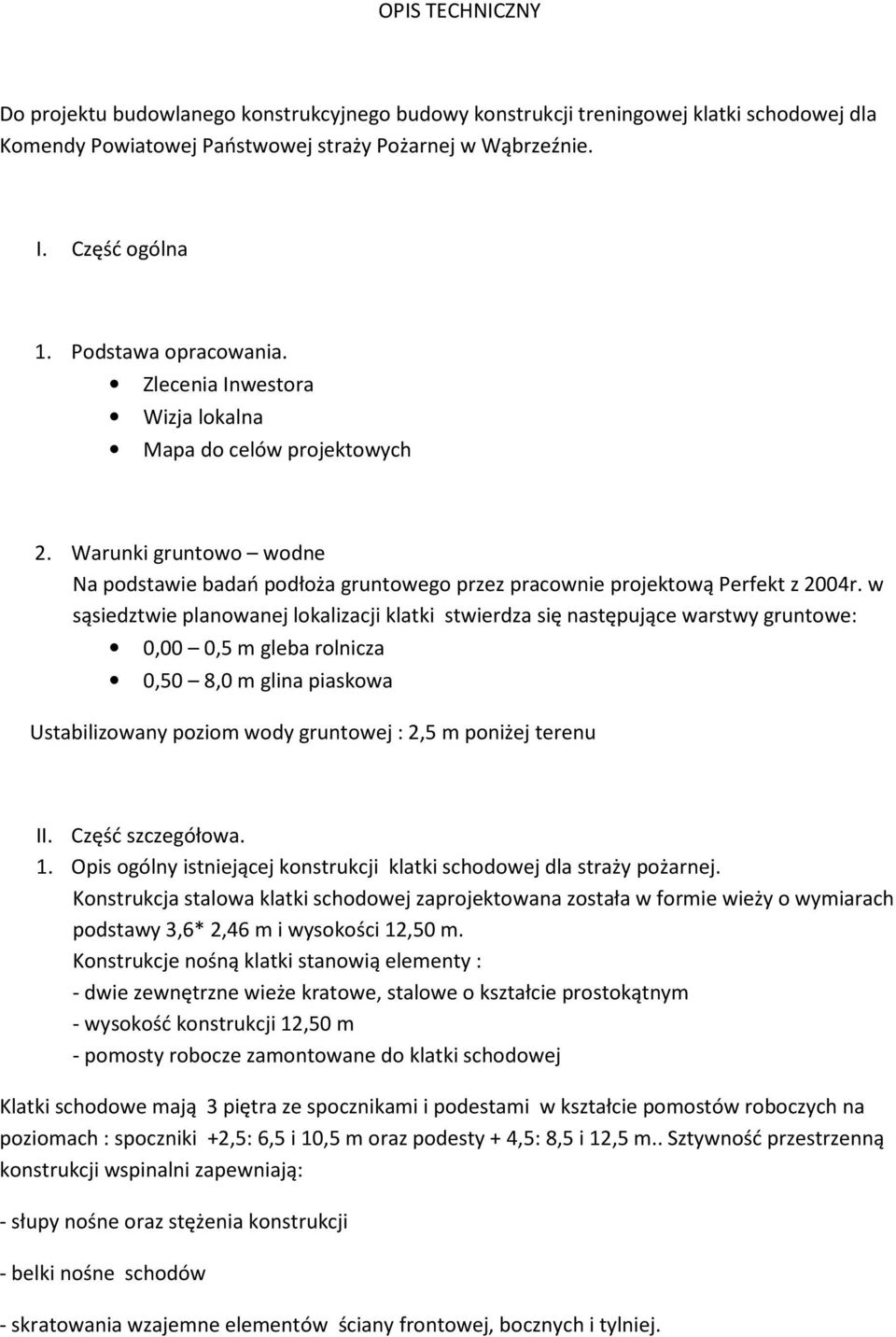

3 OPIS TECHNICZNY Do projektu budowlanego konstrukcyjnego budowy konstrukcji treningowej klatki schodowej dla Komendy Powiatowej Państwowej straży Pożarnej w Wąbrzeźnie. I. Część ogólna 1. Podstawa opracowania. Zlecenia Inwestora Wizja lokalna Mapa do celów projektowych 2. Warunki gruntowo wodne Na podstawie badań podłoża gruntowego przez pracownie projektową Perfekt z 2004r. w sąsiedztwie planowanej lokalizacji klatki stwierdza się następujące warstwy gruntowe: 0,00 0,5 m gleba rolnicza 0,50 8,0 m glina piaskowa Ustabilizowany poziom wody gruntowej : 2,5 m poniżej terenu II. Część szczegółowa. 1. Opis ogólny istniejącej konstrukcji klatki schodowej dla straży pożarnej. Konstrukcja stalowa klatki schodowej zaprojektowana została w formie wieży o wymiarach podstawy 3,6* 2,46 m i wysokości 12,50 m. Konstrukcje nośną klatki stanowią elementy : - dwie zewnętrzne wieże kratowe, stalowe o kształcie prostokątnym - wysokość konstrukcji 12,50 m - pomosty robocze zamontowane do klatki schodowej Klatki schodowe mają 3 piętra ze spocznikami i podestami w kształcie pomostów roboczych na poziomach : spoczniki +2,5: 6,5 i 10,5 m oraz podesty + 4,5: 8,5 i 12,5 m.. Sztywność przestrzenną konstrukcji wspinalni zapewniają: - słupy nośne oraz stężenia konstrukcji - belki nośne schodów - skratowania wzajemne elementów ściany frontowej, bocznych i tylniej.

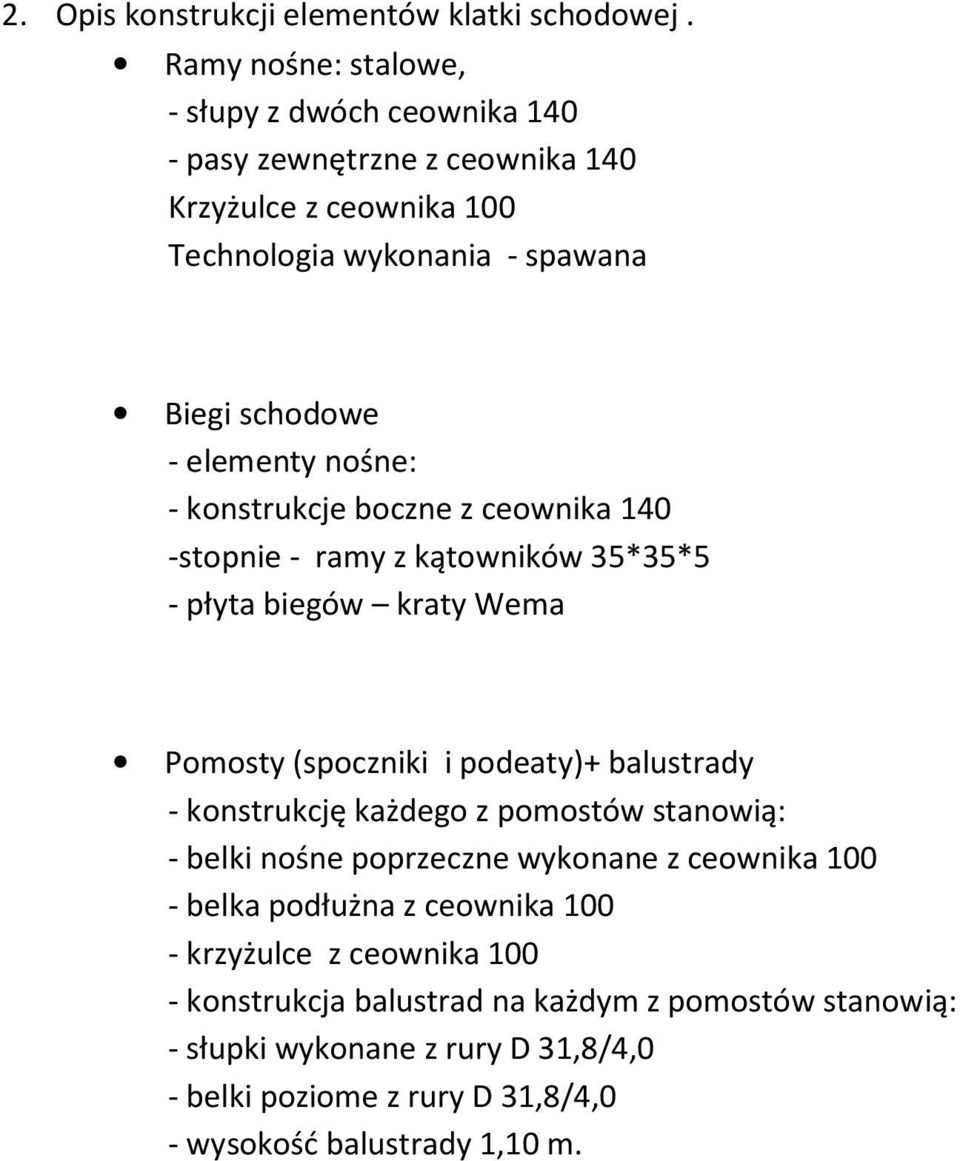

4 2. Opis konstrukcji elementów klatki schodowej. Ramy nośne: stalowe, - słupy z dwóch ceownika pasy zewnętrzne z ceownika 140 Krzyżulce z ceownika 100 Technologia wykonania - spawana Biegi schodowe - elementy nośne: - konstrukcje boczne z ceownika 140 -stopnie - ramy z kątowników 35*35*5 - płyta biegów kraty Wema Pomosty (spoczniki i podeaty)+ balustrady - konstrukcję każdego z pomostów stanowią: - belki nośne poprzeczne wykonane z ceownika belka podłużna z ceownika krzyżulce z ceownika konstrukcja balustrad na każdym z pomostów stanowią: - słupki wykonane z rury D 31,8/4,0 - belki poziome z rury D 31,8/4,0 - wysokość balustrady 1,10 m.

5 OPIS TECHNICZNY Do projektu budowlanego konstrukcyjnego budowy magazynu sprzętu gospodarczego dla Komendy Powiatowej Państwowej straży Pożarnej w Wąbrzeźnie. I. Część ogólna 1. Podstawa opracowania. Zlecenia Inwestora Wizja lokalna Mapa do celów projektowych 2. Warunki gruntowo wodne Na podstawie badań podłoża gruntowego przez pracownie projektową Perfekt z 2004r. w sąsiedztwie planowanej lokalizacji magazynu stwierdza się następujące warstwy gruntowe: 0,00 0,5 m gleba rolnicza 0,50 8,0 m glina piaskowa Ustabilizowany poziom wody gruntowej : 2,5 m poniżej terenu 3. Część szczegółowa. 4. Opis ogólny istniejącej konstrukcji magazynu dla straży pożarnej. Konstrukcja stalowa magazynu zaprojektowana została w formie hali stalowej o wymiarach podstawy 5,0 * 10,0 m i wysokości 4,48 m. Konstrukcje nośną magazynu elementy : - słupy stalowe z dwóch ceowników wysokość konstrukcji 3,53 m - belki nośne dachu z kratownic stalowych Magazynsprzętu gospodarczego wykonany w technologii hali stalowej na słupach. Konstrukcje dachu stanowią kratownice stalowe z łatami stalowymi do których montowana będzie blacha trapezowa gr. 0,7 mm. Sztywność przestrzenną konstrukcji magazynu zapewniają: - słupy nośne oraz stężenia konstrukcji ścian z kątownika 80*80*8 - belki kratownicowe. - ściany z blachy trapezowej gr. 0,7 mm

6 5. Opis konstrukcji elementów magazynu. Ramy nośne: stalowe, - słupy z dwóch ceownika belki górne wieńcowe z ceownika 120 -krzyżulce z ceownika blacha trapezowa gr. 0,7 mm Technologia wykonania - spawana Dach - elementy nośne : - kratownica stalowa -łaty stalowe z kątownika 80*80*8 - blacha trapezowa gr. 0,7 mm Wrota i drzwi - konstrukcję stanowią: - wrota stalowe 4,0*3,5 m podnoszona, wspomagana sprężynami napinającymi - drzwi stalowe - wrota i drzwi obłożone blachą trapezowa gr. 0,7 mm. Wnioski i zalecenia: Wszystkie elementy stalowe wykonane na warsztacie w standardzie wymagań spawalniczych wg EN Stal wyczyszczona do II klasy czystości i wykończona antykorozyjnie w klasie C4 Wykonał: K. Chaciński
