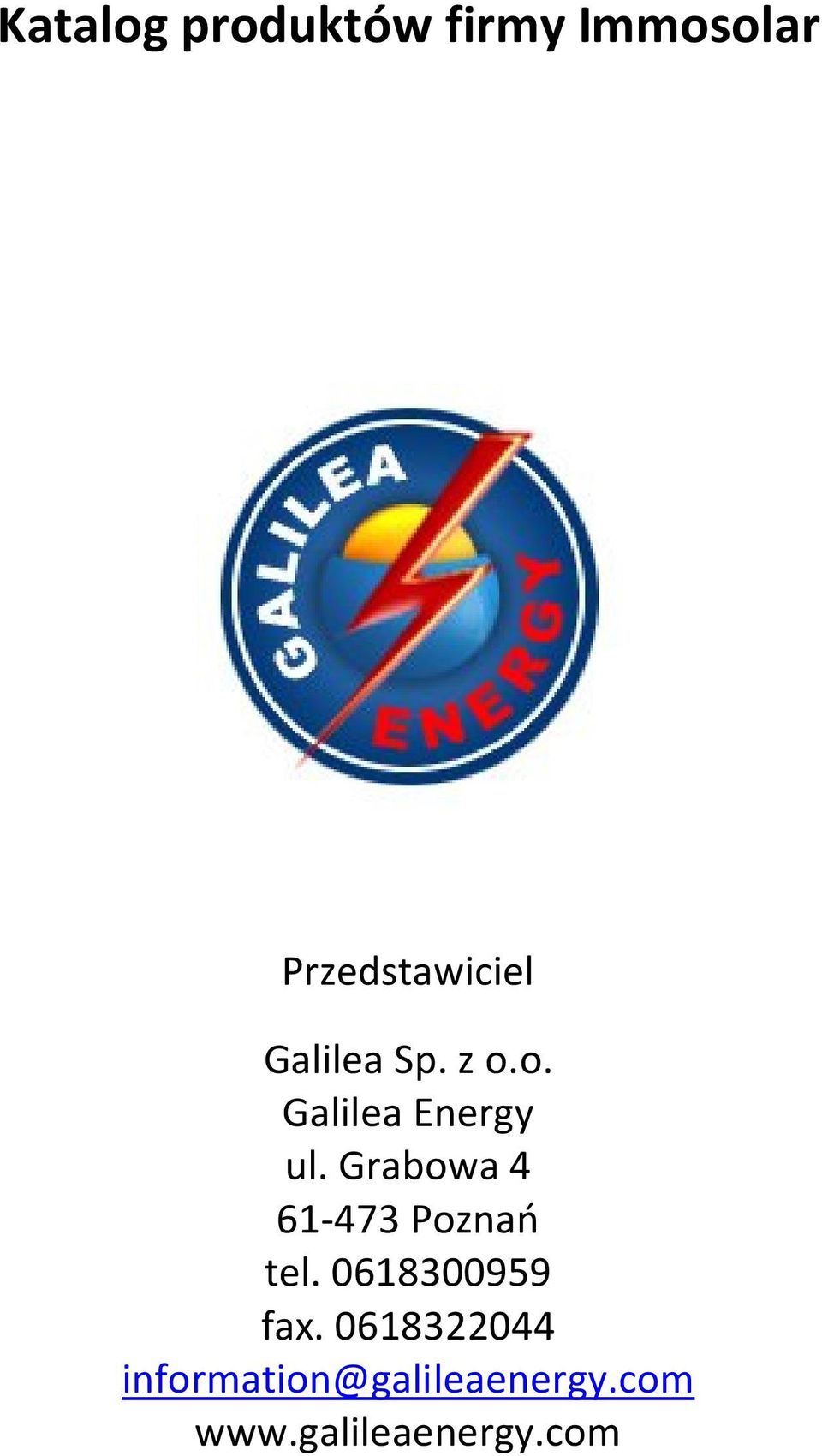

1 Katalog produktów firmy Immosolar Przedstawiciel Galilea Sp. z o.o. Galilea Energy ul. Grabowa Poznań tel fax information@galileaenergy.com

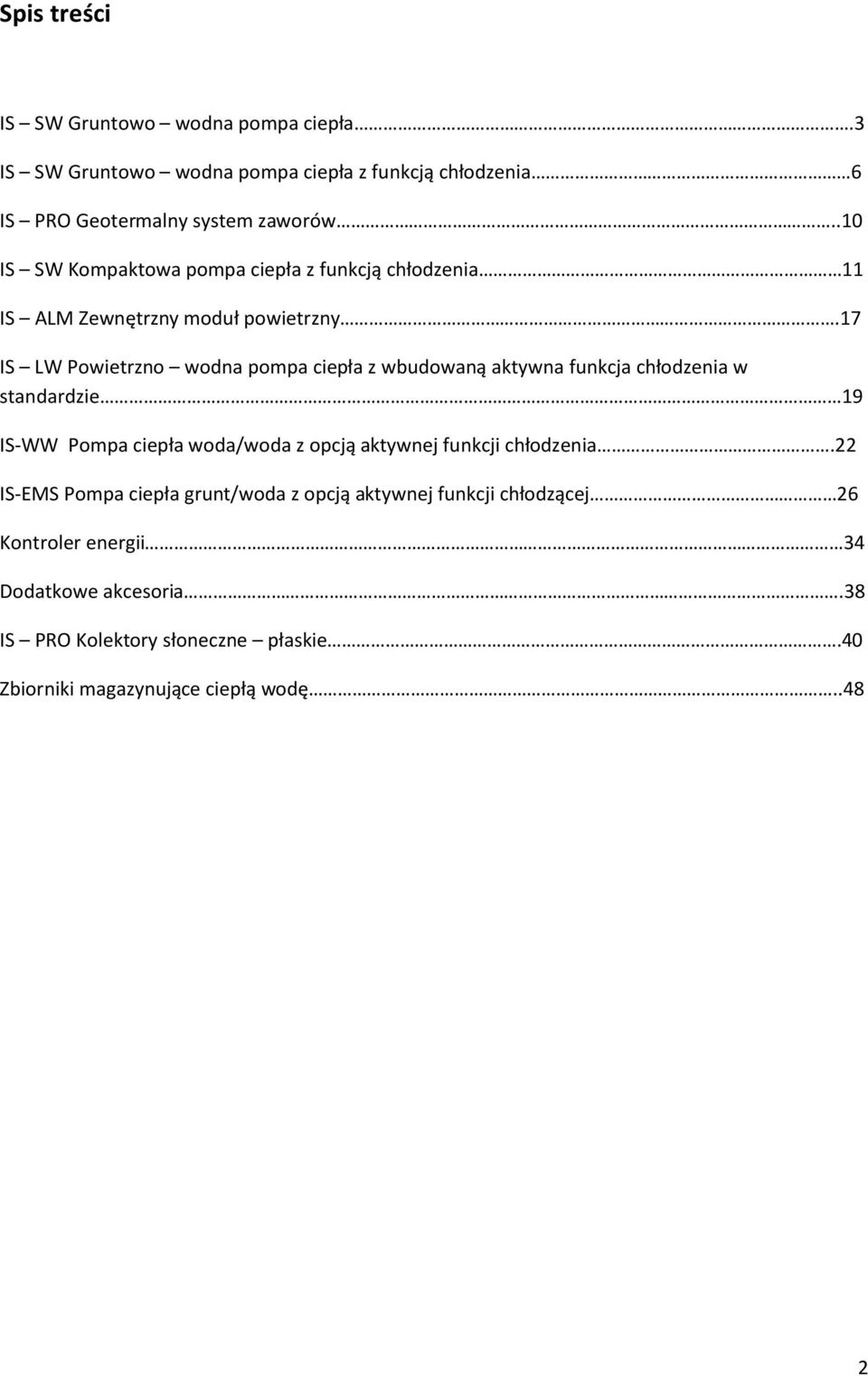

2 Spis treści IS SW Gruntowo wodna pompa ciepła.3 IS SW Gruntowo wodna pompa ciepła z funkcją chłodzenia 6 IS PRO Geotermalny system zaworów..10 IS SW Kompaktowa pompa ciepła z funkcją chłodzenia 11 IS ALM Zewnętrzny moduł powietrzny.17 IS LW Powietrzno wodna pompa ciepła z wbudowaną aktywna funkcja chłodzenia w standardzie 19 IS-WW Pompa ciepła woda/woda z opcją aktywnej funkcji chłodzenia.22 IS-EMS Pompa ciepła grunt/woda z opcją aktywnej funkcji chłodzącej 26 Kontroler energii 34 Dodatkowe akcesoria.38 IS PRO Kolektory słoneczne płaskie.40 Zbiorniki magazynujące ciepłą wodę..48 2

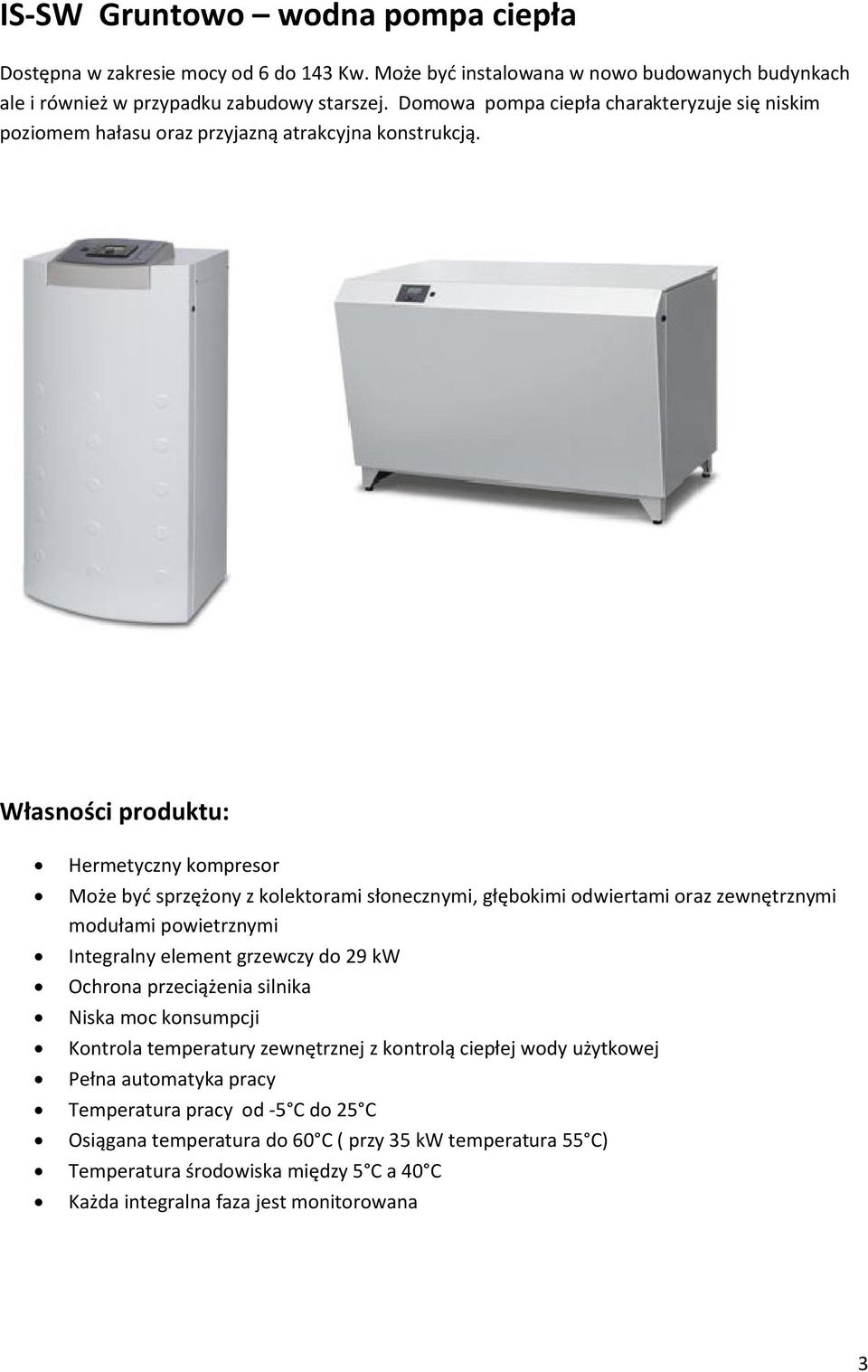

3 IS-SW Gruntowo wodna pompa ciepła Dostępna w zakresie mocy od 6 do 143 Kw. Może być instalowana w nowo budowanych budynkach ale i również w przypadku zabudowy starszej. Domowa pompa ciepła charakteryzuje się niskim poziomem hałasu oraz przyjazną atrakcyjna konstrukcją. Własności produktu: Hermetyczny kompresor Może być sprzężony z kolektorami słonecznymi, głębokimi odwiertami oraz zewnętrznymi modułami powietrznymi Integralny element grzewczy do 29 kw Ochrona przeciążenia silnika Niska moc konsumpcji Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy Temperatura pracy od -5 C do 25 C Osiągana temperatura do 60 C ( przy 35 kw temperatura 55 C) Temperatura środowiska między 5 C a 40 C Każda integralna faza jest monitorowana 3

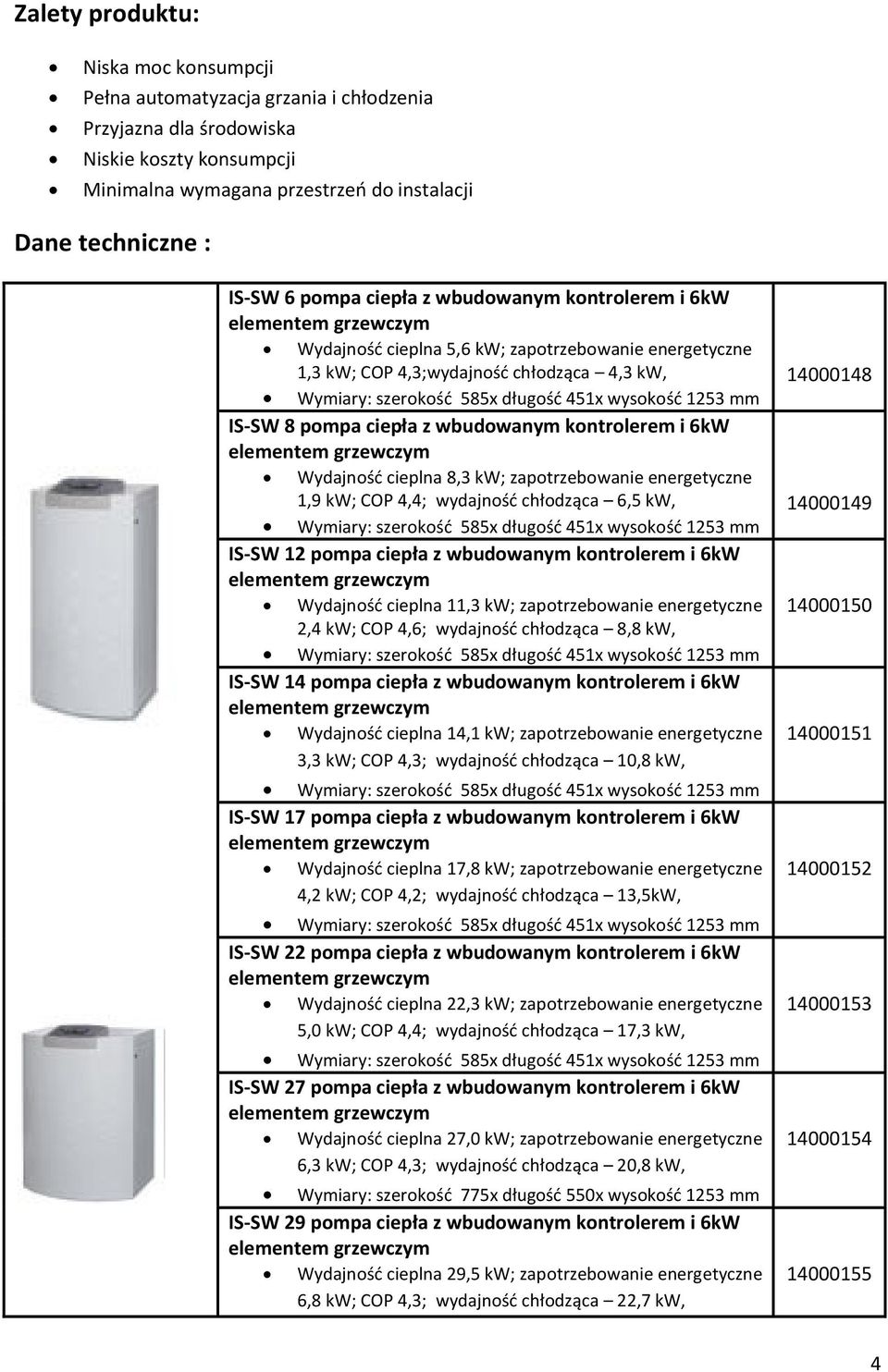

4 Zalety produktu: Niska moc konsumpcji Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Niskie koszty konsumpcji Minimalna wymagana przestrzeń do instalacji Dane techniczne : IS-SW 6 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 5,6 kw; zapotrzebowanie energetyczne 1,3 kw; COP 4,3;wydajność chłodząca 4,3 kw, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 8 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 8,3 kw; zapotrzebowanie energetyczne 1,9 kw; COP 4,4; wydajność chłodząca 6,5 kw, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 12 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 11,3 kw; zapotrzebowanie energetyczne 2,4 kw; COP 4,6; wydajność chłodząca 8,8 kw, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 14 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 14,1 kw; zapotrzebowanie energetyczne 3,3 kw; COP 4,3; wydajność chłodząca 10,8 kw, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 17 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 17,8 kw; zapotrzebowanie energetyczne 4,2 kw; COP 4,2; wydajność chłodząca 13,5kW, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 22 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 22,3 kw; zapotrzebowanie energetyczne 5,0 kw; COP 4,4; wydajność chłodząca 17,3 kw, Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 27 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 27,0 kw; zapotrzebowanie energetyczne 6,3 kw; COP 4,3; wydajność chłodząca 20,8 kw, Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-SW 29 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym Wydajność cieplna 29,5 kw; zapotrzebowanie energetyczne 6,8 kw; COP 4,3; wydajność chłodząca 22,7 kw,

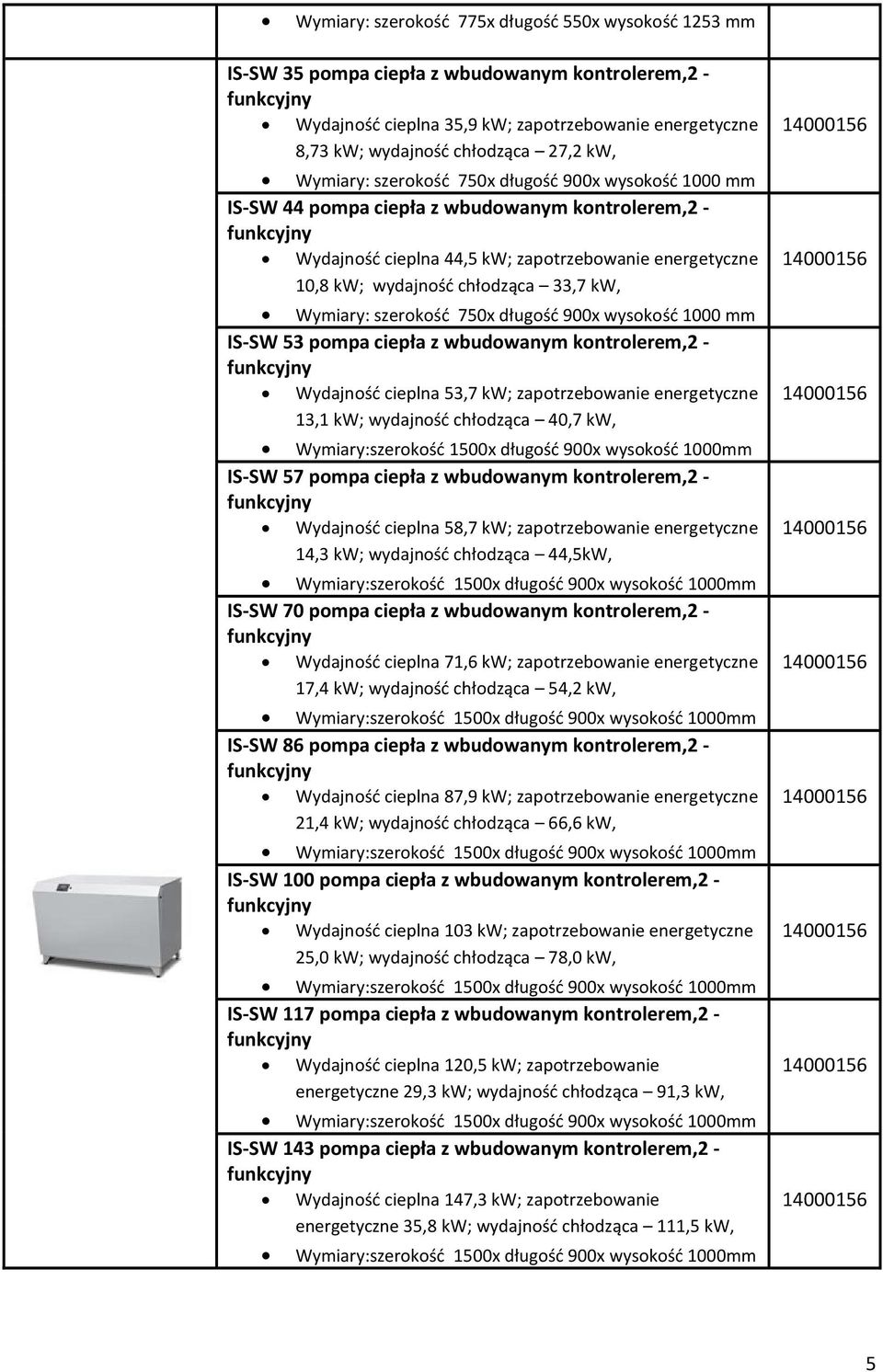

5 Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-SW 35 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 35,9 kw; zapotrzebowanie energetyczne 8,73 kw; wydajność chłodząca 27,2 kw, Wymiary: szerokość 750x długość 900x wysokość 1000 mm IS-SW 44 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 44,5 kw; zapotrzebowanie energetyczne 10,8 kw; wydajność chłodząca 33,7 kw, Wymiary: szerokość 750x długość 900x wysokość 1000 mm IS-SW 53 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 53,7 kw; zapotrzebowanie energetyczne 13,1 kw; wydajność chłodząca 40,7 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 57 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 58,7 kw; zapotrzebowanie energetyczne 14,3 kw; wydajność chłodząca 44,5kW, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 70 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 71,6 kw; zapotrzebowanie energetyczne 17,4 kw; wydajność chłodząca 54,2 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 86 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 87,9 kw; zapotrzebowanie energetyczne 21,4 kw; wydajność chłodząca 66,6 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 100 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 103 kw; zapotrzebowanie energetyczne 25,0 kw; wydajność chłodząca 78,0 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 117 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 120,5 kw; zapotrzebowanie energetyczne 29,3 kw; wydajność chłodząca 91,3 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm IS-SW 143 pompa ciepła z wbudowanym kontrolerem,2 - funkcyjny Wydajność cieplna 147,3 kw; zapotrzebowanie energetyczne 35,8 kw; wydajność chłodząca 111,5 kw, Wymiary:szerokość 1500x długość 900x wysokość 1000mm

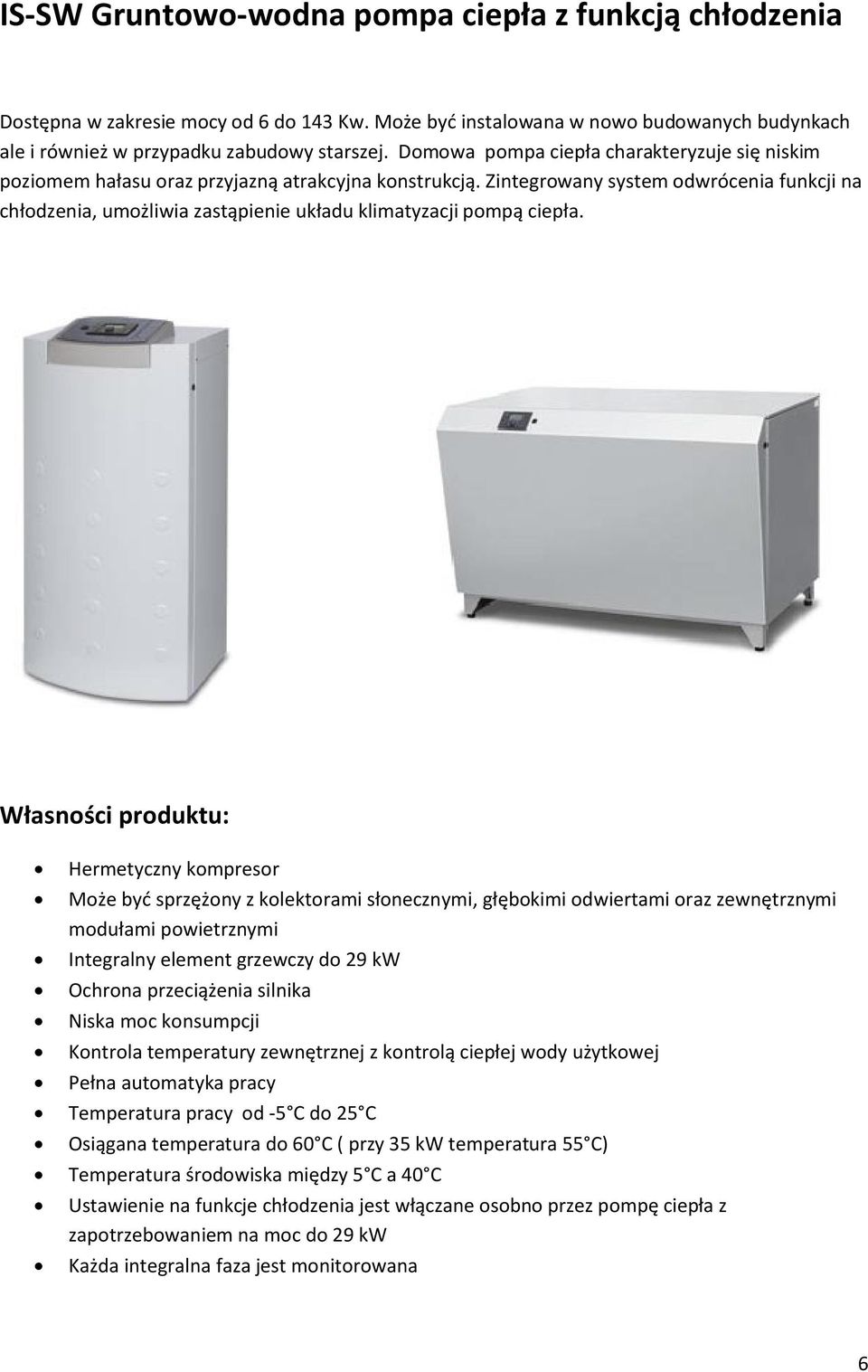

6 IS-SW Gruntowo-wodna pompa ciepła z funkcją chłodzenia Dostępna w zakresie mocy od 6 do 143 Kw. Może być instalowana w nowo budowanych budynkach ale i również w przypadku zabudowy starszej. Domowa pompa ciepła charakteryzuje się niskim poziomem hałasu oraz przyjazną atrakcyjna konstrukcją. Zintegrowany system odwrócenia funkcji na chłodzenia, umożliwia zastąpienie układu klimatyzacji pompą ciepła. Własności produktu: Hermetyczny kompresor Może być sprzężony z kolektorami słonecznymi, głębokimi odwiertami oraz zewnętrznymi modułami powietrznymi Integralny element grzewczy do 29 kw Ochrona przeciążenia silnika Niska moc konsumpcji Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy Temperatura pracy od -5 C do 25 C Osiągana temperatura do 60 C ( przy 35 kw temperatura 55 C) Temperatura środowiska między 5 C a 40 C Ustawienie na funkcje chłodzenia jest włączane osobno przez pompę ciepła z zapotrzebowaniem na moc do 29 kw Każda integralna faza jest monitorowana 6

7 Zalety produktu: Niska moc konsumpcji Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Niskie koszty konsumpcji Minimalna wymagana przestrzeń do instalacji Dane techniczne: Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 Wydajności energetyczne dla funkcji chłodzenia dla W18/S30 IS-SW 6 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 5,4 kw; wydajność chłodząca 7,6 kw; zapotrzebowanie energetyczne1,3 kw; COP 4,1; moc chłodzenia 4,1 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 8 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 8,1kW; wydajność chłodząca 11,6 kw; zapotrzebowanie energetyczne1,9 kw; COP 4,3; moc chłodzenia 6,2 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 12 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 11,0 kw; wydajność chłodząca 15,5 kw; zapotrzebowanie energetyczne 2,4kW; COP 4,5; moc chłodzenia 8,5 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 14 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 13,6 kw; wydajność chłodząca 20,7 kw; zapotrzebowanie energetyczne 3,3 kw; COP 4,2; moc chłodzenia 10,3 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 17 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 17,2 kw; wydajność chłodząca 25,9 kw; zapotrzebowanie energetyczne 4,2 kw; COP 4,1; moc chłodzenia 13,0 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 22 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 21,6 kw; wydajność chłodząca 30,4 kw; zapotrzebowanie energetyczne 5,0kW; COP 4,3; moc chłodzenia 16,6 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm

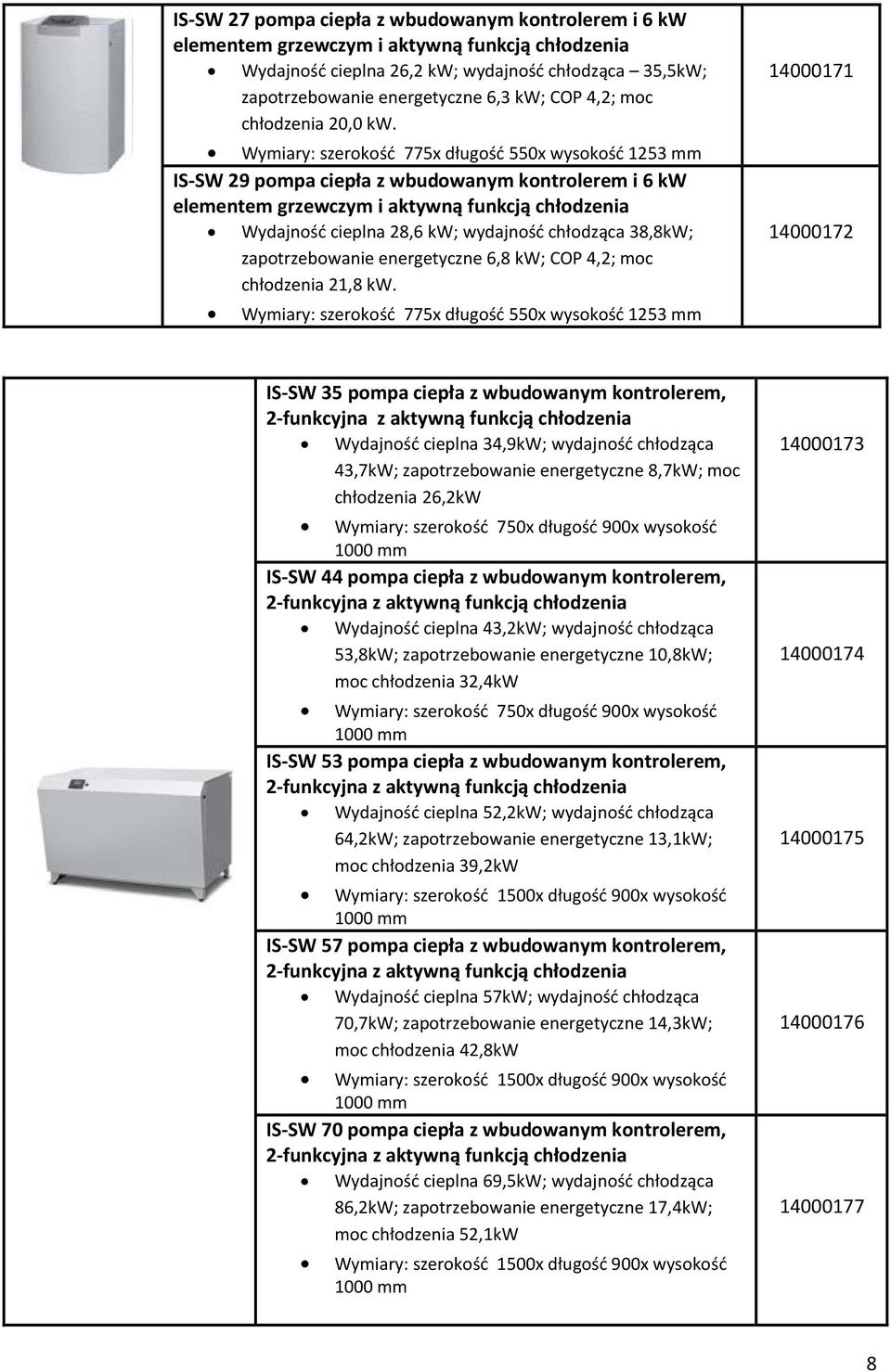

8 IS-SW 27 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 26,2 kw; wydajność chłodząca 35,5kW; zapotrzebowanie energetyczne 6,3 kw; COP 4,2; moc chłodzenia 20,0 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-SW 29 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 28,6 kw; wydajność chłodząca 38,8kW; zapotrzebowanie energetyczne 6,8 kw; COP 4,2; moc chłodzenia 21,8 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-SW 35 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 34,9kW; wydajność chłodząca 43,7kW; zapotrzebowanie energetyczne 8,7kW; moc chłodzenia 26,2kW Wymiary: szerokość 750x długość 900x wysokość 1000 mm IS-SW 44 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 43,2kW; wydajność chłodząca 53,8kW; zapotrzebowanie energetyczne 10,8kW; moc chłodzenia 32,4kW Wymiary: szerokość 750x długość 900x wysokość 1000 mm IS-SW 53 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 52,2kW; wydajność chłodząca 64,2kW; zapotrzebowanie energetyczne 13,1kW; moc chłodzenia 39,2kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm IS-SW 57 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 57kW; wydajność chłodząca 70,7kW; zapotrzebowanie energetyczne 14,3kW; moc chłodzenia 42,8kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm IS-SW 70 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 69,5kW; wydajność chłodząca 86,2kW; zapotrzebowanie energetyczne 17,4kW; moc chłodzenia 52,1kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm

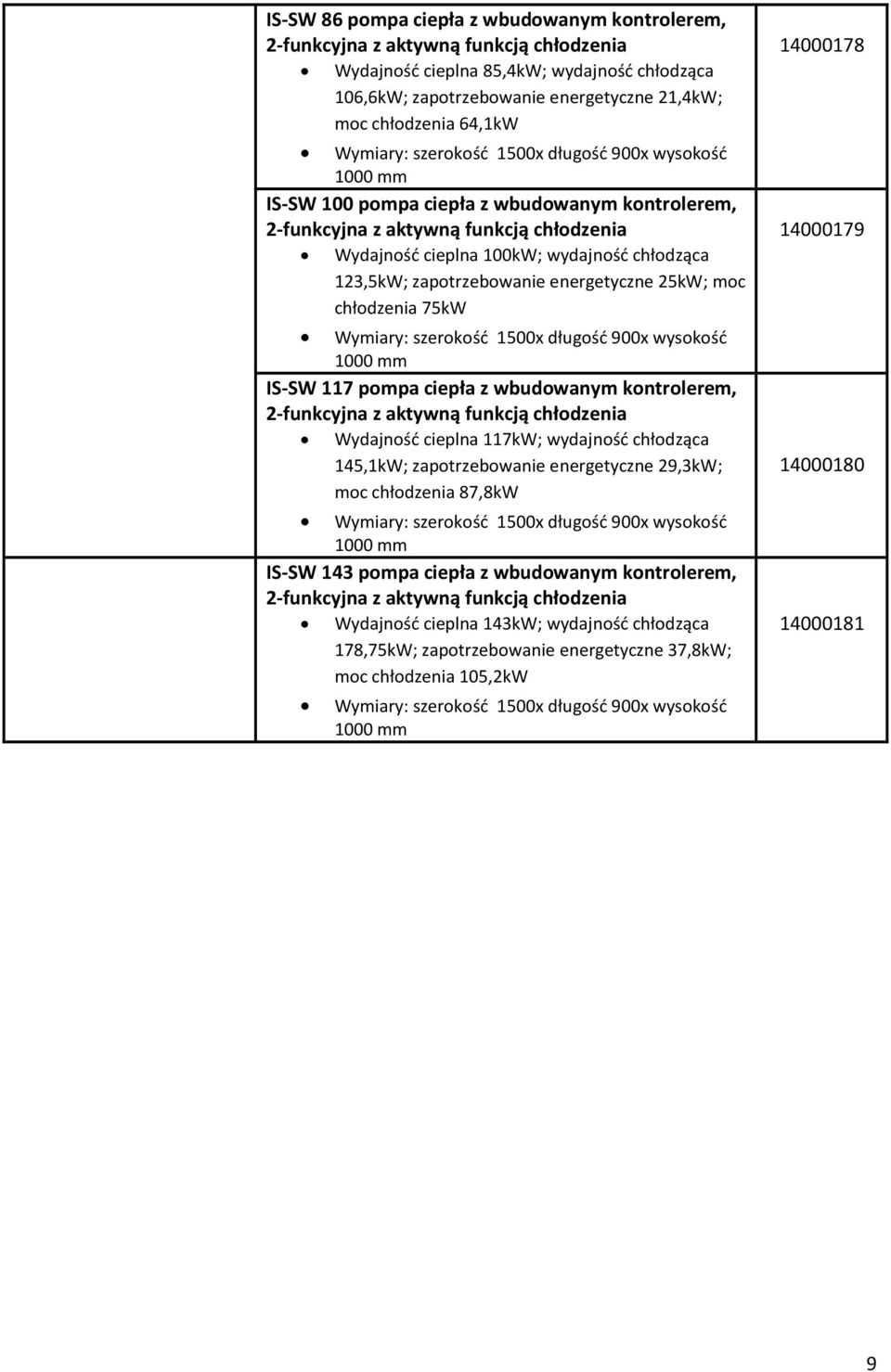

9 IS-SW 86 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 85,4kW; wydajność chłodząca 106,6kW; zapotrzebowanie energetyczne 21,4kW; moc chłodzenia 64,1kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm IS-SW 100 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 100kW; wydajność chłodząca 123,5kW; zapotrzebowanie energetyczne 25kW; moc chłodzenia 75kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm IS-SW 117 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 117kW; wydajność chłodząca 145,1kW; zapotrzebowanie energetyczne 29,3kW; moc chłodzenia 87,8kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm IS-SW 143 pompa ciepła z wbudowanym kontrolerem, 2-funkcyjna z aktywną funkcją chłodzenia Wydajność cieplna 143kW; wydajność chłodząca 178,75kW; zapotrzebowanie energetyczne 37,8kW; moc chłodzenia 105,2kW Wymiary: szerokość 1500x długość 900x wysokość 1000 mm

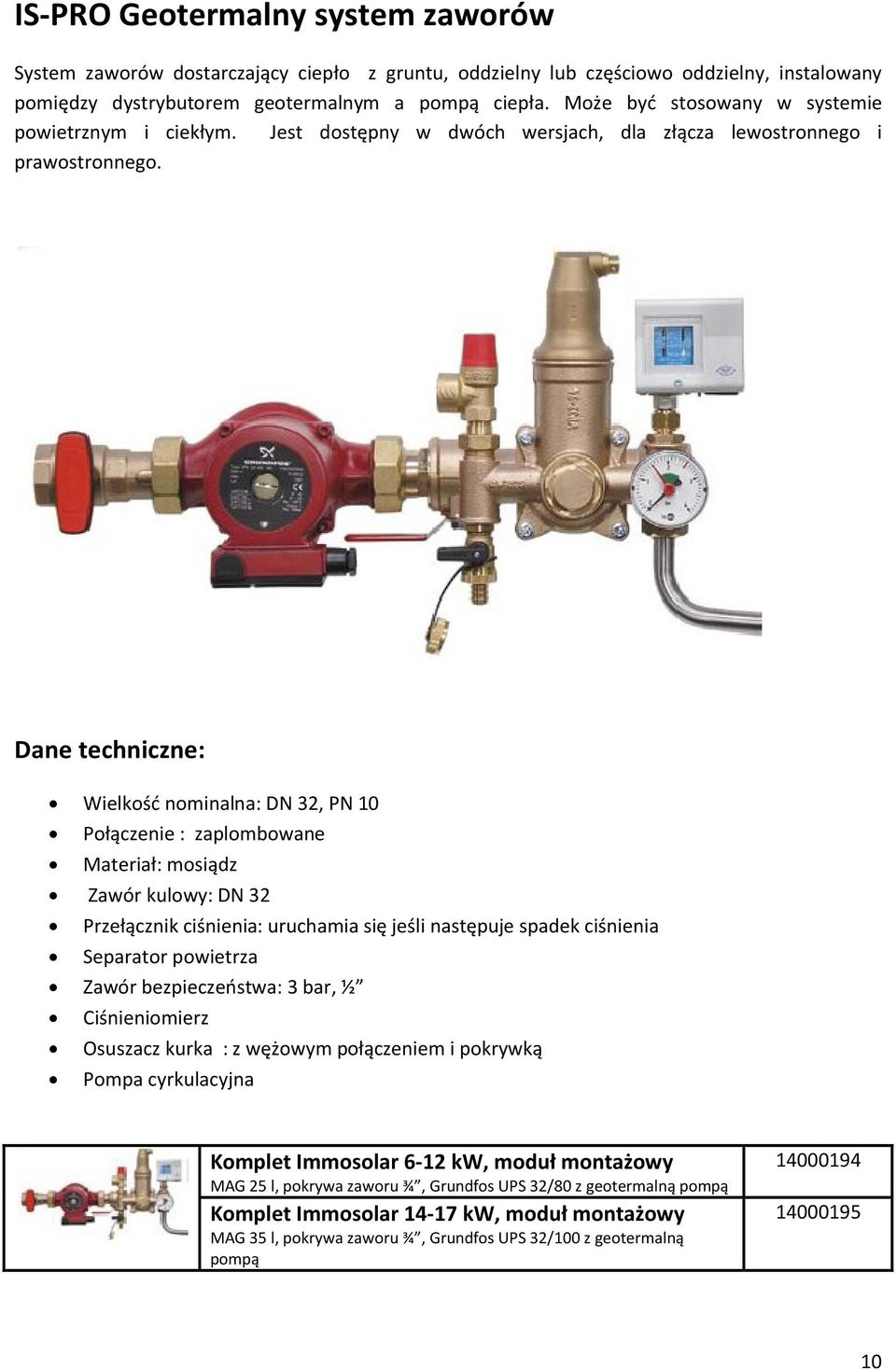

10 IS-PRO Geotermalny system zaworów System zaworów dostarczający ciepło z gruntu, oddzielny lub częściowo oddzielny, instalowany pomiędzy dystrybutorem geotermalnym a pompą ciepła. Może być stosowany w systemie powietrznym i ciekłym. Jest dostępny w dwóch wersjach, dla złącza lewostronnego i prawostronnego. Dane techniczne: Wielkość nominalna: DN 32, PN 10 Połączenie : zaplombowane Materiał: mosiądz Zawór kulowy: DN 32 Przełącznik ciśnienia: uruchamia się jeśli następuje spadek ciśnienia Separator powietrza Zawór bezpieczeństwa: 3 bar, ½ Ciśnieniomierz Osuszacz kurka : z wężowym połączeniem i pokrywką Pompa cyrkulacyjna Komplet Immosolar 6-12 kw, moduł montażowy MAG 25 l, pokrywa zaworu ¾, Grundfos UPS 32/80 z geotermalną pompą Komplet Immosolar kw, moduł montażowy MAG 35 l, pokrywa zaworu ¾, Grundfos UPS 32/100 z geotermalną pompą

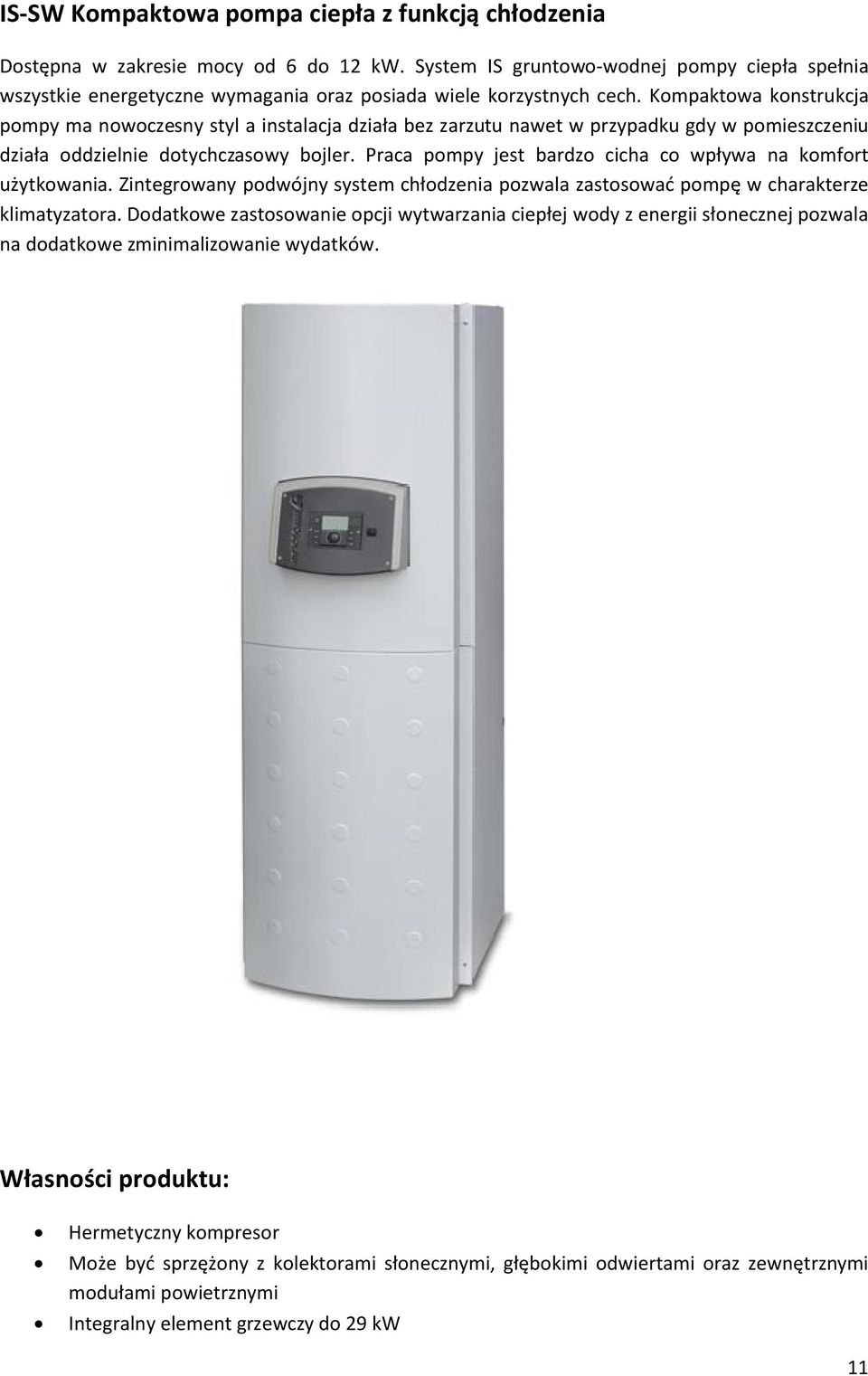

11 IS-SW Kompaktowa pompa ciepła z funkcją chłodzenia Dostępna w zakresie mocy od 6 do 12 kw. System IS gruntowo-wodnej pompy ciepła spełnia wszystkie energetyczne wymagania oraz posiada wiele korzystnych cech. Kompaktowa konstrukcja pompy ma nowoczesny styl a instalacja działa bez zarzutu nawet w przypadku gdy w pomieszczeniu działa oddzielnie dotychczasowy bojler. Praca pompy jest bardzo cicha co wpływa na komfort użytkowania. Zintegrowany podwójny system chłodzenia pozwala zastosować pompę w charakterze klimatyzatora. Dodatkowe zastosowanie opcji wytwarzania ciepłej wody z energii słonecznej pozwala na dodatkowe zminimalizowanie wydatków. Własności produktu: Hermetyczny kompresor Może być sprzężony z kolektorami słonecznymi, głębokimi odwiertami oraz zewnętrznymi modułami powietrznymi Integralny element grzewczy do 29 kw 11

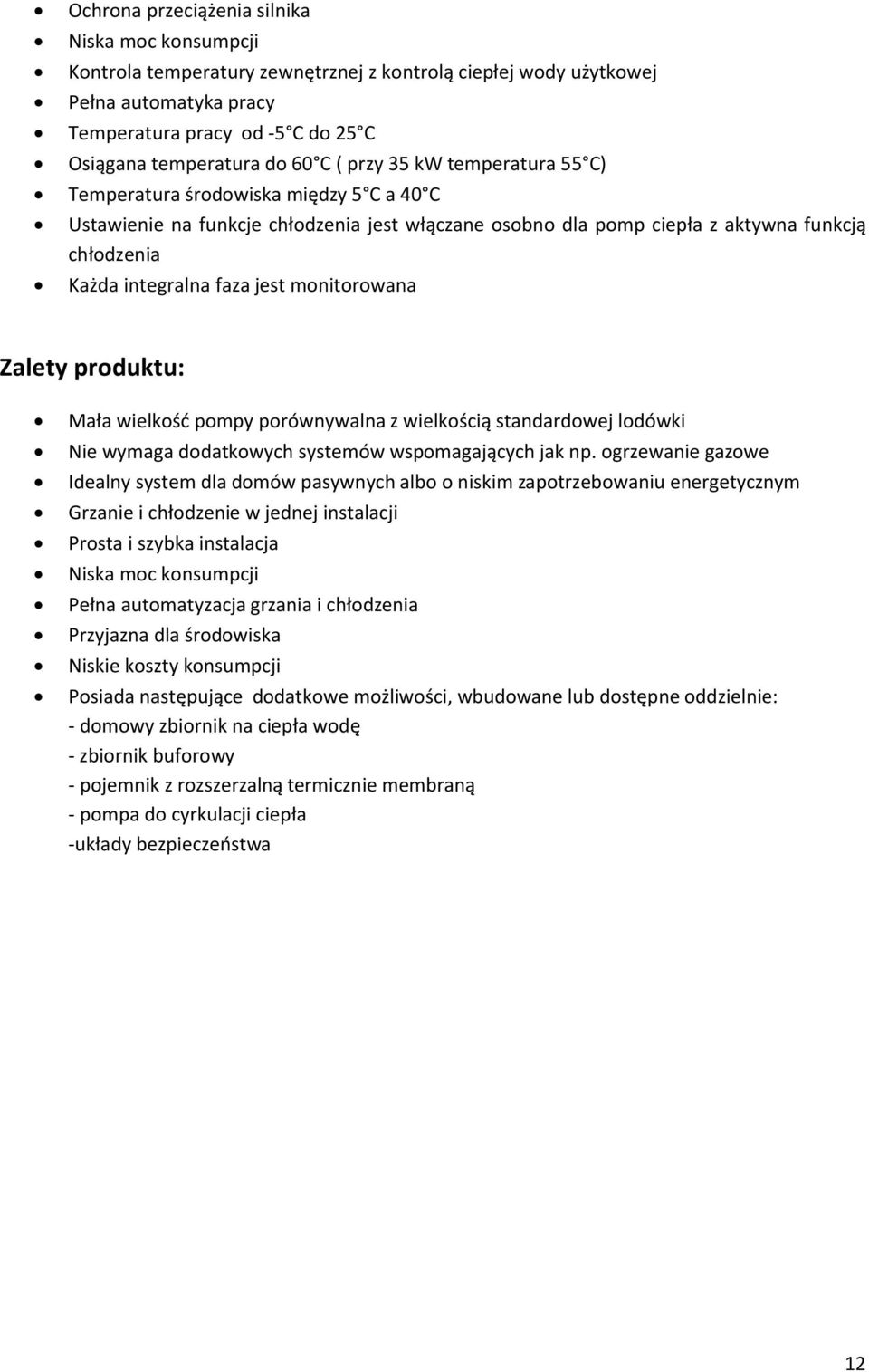

12 Ochrona przeciążenia silnika Niska moc konsumpcji Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy Temperatura pracy od -5 C do 25 C Osiągana temperatura do 60 C ( przy 35 kw temperatura 55 C) Temperatura środowiska między 5 C a 40 C Ustawienie na funkcje chłodzenia jest włączane osobno dla pomp ciepła z aktywna funkcją chłodzenia Każda integralna faza jest monitorowana Zalety produktu: Mała wielkość pompy porównywalna z wielkością standardowej lodówki Nie wymaga dodatkowych systemów wspomagających jak np. ogrzewanie gazowe Idealny system dla domów pasywnych albo o niskim zapotrzebowaniu energetycznym Grzanie i chłodzenie w jednej instalacji Prosta i szybka instalacja Niska moc konsumpcji Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Niskie koszty konsumpcji Posiada następujące dodatkowe możliwości, wbudowane lub dostępne oddzielnie: - domowy zbiornik na ciepła wodę - zbiornik buforowy - pojemnik z rozszerzalną termicznie membraną - pompa do cyrkulacji ciepła -układy bezpieczeństwa 12

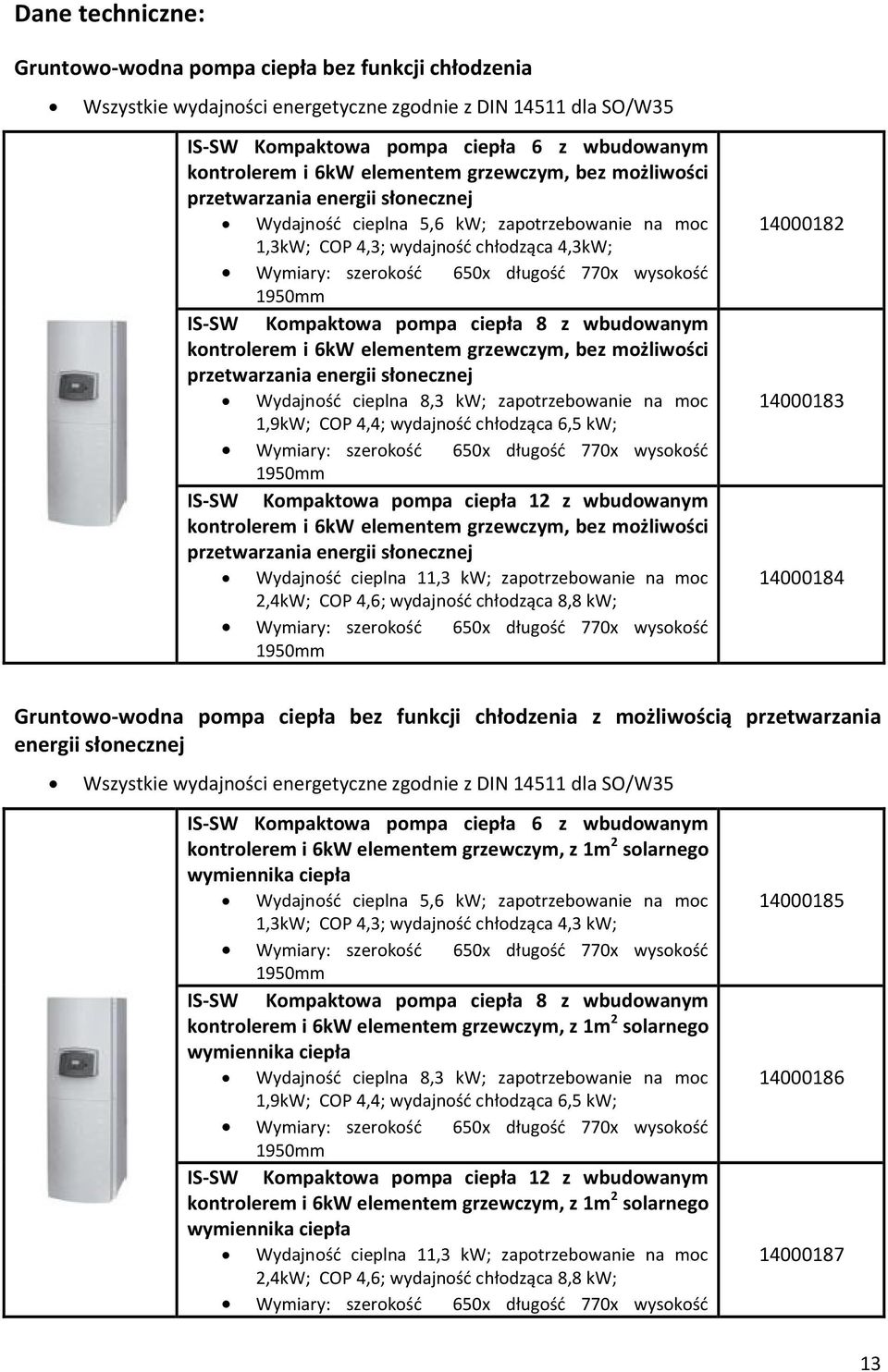

13 Dane techniczne: Gruntowo-wodna pompa ciepła bez funkcji chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 IS-SW Kompaktowa pompa ciepła 6 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 5,6 kw; zapotrzebowanie na moc 1,3kW; COP 4,3; wydajność chłodząca 4,3kW; Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 8 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 8,3 kw; zapotrzebowanie na moc 1,9kW; COP 4,4; wydajność chłodząca 6,5 kw; Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 12 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 11,3 kw; zapotrzebowanie na moc 2,4kW; COP 4,6; wydajność chłodząca 8,8 kw; Wymiary: szerokość 650x długość 770x wysokość 1950mm Gruntowo-wodna pompa ciepła bez funkcji chłodzenia z możliwością przetwarzania energii słonecznej Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 IS-SW Kompaktowa pompa ciepła 6 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 5,6 kw; zapotrzebowanie na moc 1,3kW; COP 4,3; wydajność chłodząca 4,3 kw; Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 8 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 8,3 kw; zapotrzebowanie na moc 1,9kW; COP 4,4; wydajność chłodząca 6,5 kw; Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 12 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 11,3 kw; zapotrzebowanie na moc 2,4kW; COP 4,6; wydajność chłodząca 8,8 kw; Wymiary: szerokość 650x długość 770x wysokość

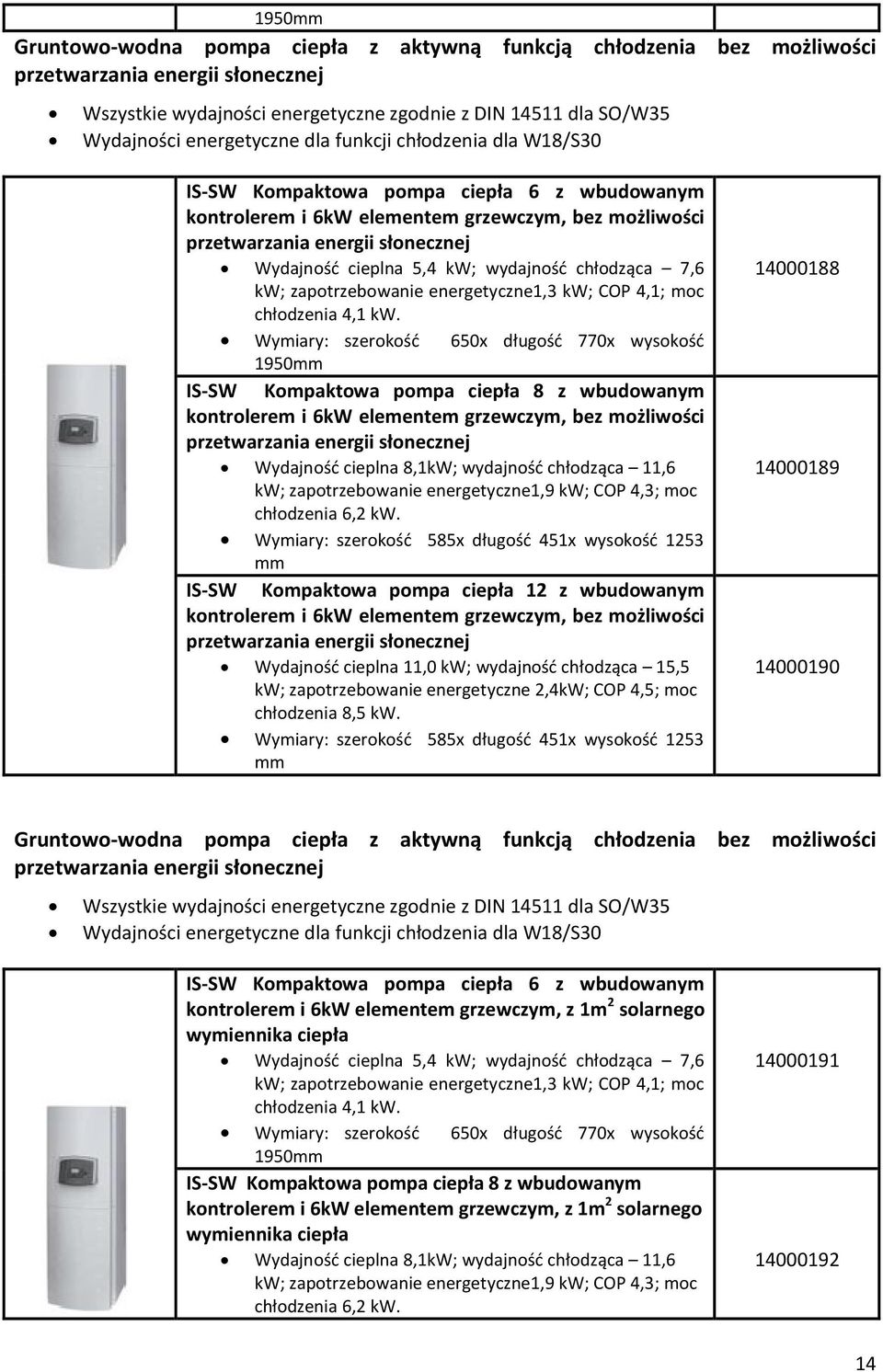

14 1950mm Gruntowo-wodna pompa ciepła z aktywną funkcją chłodzenia bez możliwości przetwarzania energii słonecznej Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 Wydajności energetyczne dla funkcji chłodzenia dla W18/S30 IS-SW Kompaktowa pompa ciepła 6 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 5,4 kw; wydajność chłodząca 7,6 kw; zapotrzebowanie energetyczne1,3 kw; COP 4,1; moc chłodzenia 4,1 kw. Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 8 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 8,1kW; wydajność chłodząca 11,6 kw; zapotrzebowanie energetyczne1,9 kw; COP 4,3; moc chłodzenia 6,2 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW Kompaktowa pompa ciepła 12 z wbudowanym kontrolerem i 6kW elementem grzewczym, bez możliwości przetwarzania energii słonecznej Wydajność cieplna 11,0 kw; wydajność chłodząca 15,5 kw; zapotrzebowanie energetyczne 2,4kW; COP 4,5; moc chłodzenia 8,5 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm Gruntowo-wodna pompa ciepła z aktywną funkcją chłodzenia bez możliwości przetwarzania energii słonecznej Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 Wydajności energetyczne dla funkcji chłodzenia dla W18/S30 IS-SW Kompaktowa pompa ciepła 6 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 5,4 kw; wydajność chłodząca 7,6 kw; zapotrzebowanie energetyczne1,3 kw; COP 4,1; moc chłodzenia 4,1 kw. Wymiary: szerokość 650x długość 770x wysokość 1950mm IS-SW Kompaktowa pompa ciepła 8 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 8,1kW; wydajność chłodząca 11,6 kw; zapotrzebowanie energetyczne1,9 kw; COP 4,3; moc chłodzenia 6,2 kw

15 Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW Kompaktowa pompa ciepła 12 z wbudowanym kontrolerem i 6kW elementem grzewczym, z 1m 2 solarnego wymiennika ciepła Wydajność cieplna 11,0 kw; wydajność chłodząca 15,5 kw; zapotrzebowanie energetyczne 2,4kW; COP 4,5; moc chłodzenia 8,5 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm Akcesoria wymagane do cyklu geotermalnego Miernik przepływu DN 25 IG 5-50l/min Miernik przepływu DN 32 IG 10-80l/min Miernik przepływu DN 40 IG /min Miernik przepływu DN 50 IG /min Bezpiecznik przepływu DN 25 IG 8-30l/min Bezpiecznik przepływu DN 25 IG 30-90l/min Bezpiecznik przepływu DN 32 IG l/min Bezpiecznik przepływu z różnymi możliwościami: normalny z systemem przełącznika(minimalny wskaźnik przepływu), pionowa pozycja złącza Bezpiecznik przepływu DN 32 IG l/min Bezpiecznik przepływu z różnymi możliwościami: normalny z systemem przełącznika(minimalny wskaźnik przepływu), dowolna pozycja złącza Akcesoria wymagane do cyklu geotermalnego z otwartym powietrznym systemem kolektorów/głębinowej instalacji 2 geotermalny przewód rurowy rozgałęziony, 3- otworowy, z 1 odpływem dla 3 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm 2 geotermalny przewód rurowy rozgałęziony, 4- otworowy, z 1 odpływem dla 4 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm 2 geotermalny przewód rurowy rozgałęziony, 5- otworowy, z 1 odpływem dla 5 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm 2 geotermalny przewód rurowy rozgałęziony, 6- otworowy, z 1 odpływem dla 6 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm 2 geotermalny przewód rurowy rozgałęziony, 7- otworowy, z 1 odpływem dla 7 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm

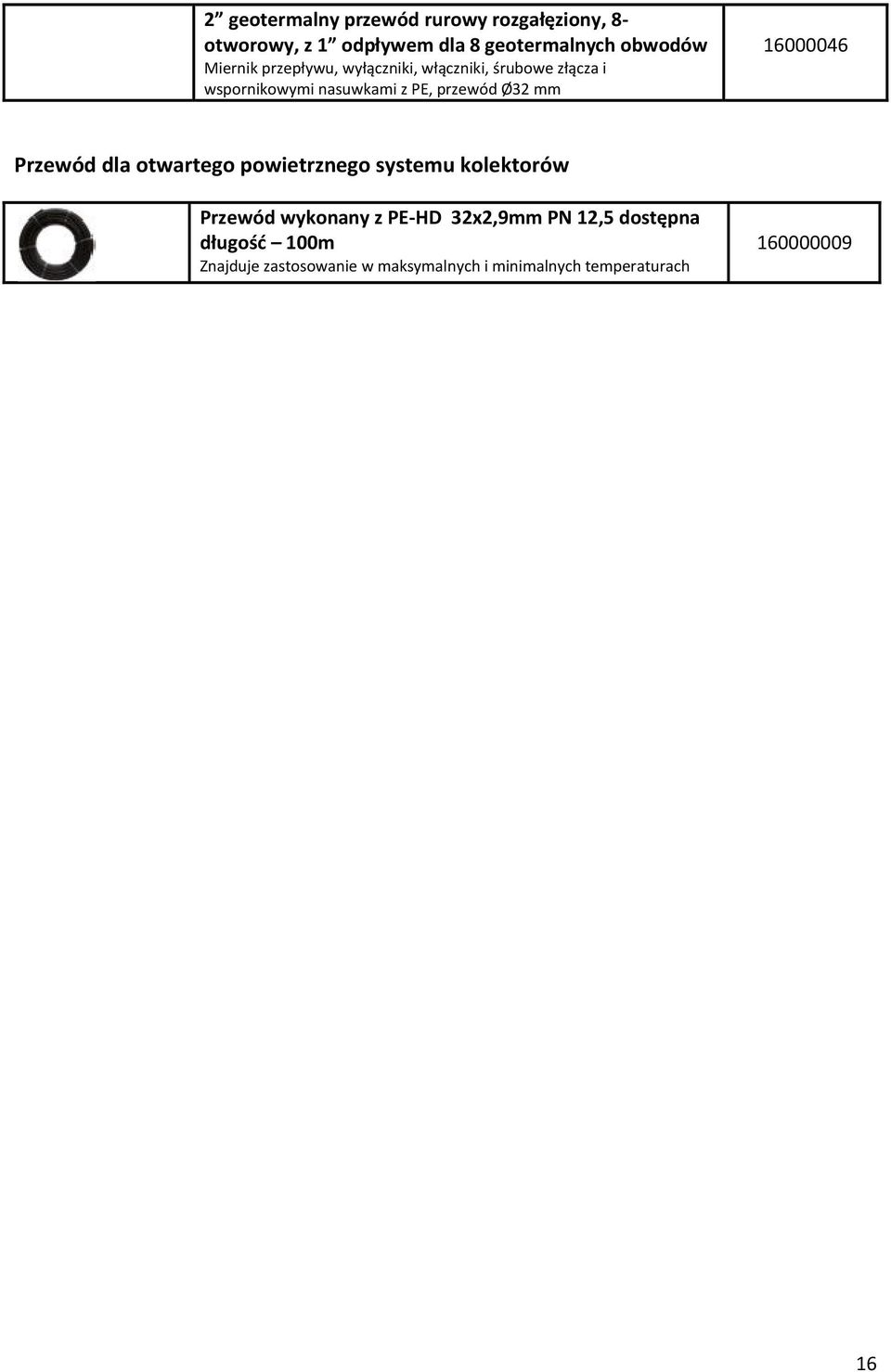

16 2 geotermalny przewód rurowy rozgałęziony, 8- otworowy, z 1 odpływem dla 8 geotermalnych obwodów Miernik przepływu, wyłączniki, włączniki, śrubowe złącza i wspornikowymi nasuwkami z PE, przewód Ø 32 mm Przewód dla otwartego powietrznego systemu kolektorów Przewód wykonany z PE-HD 32x2,9mm PN 12,5 dostępna długość 100m Znajduje zastosowanie w maksymalnych i minimalnych temperaturach

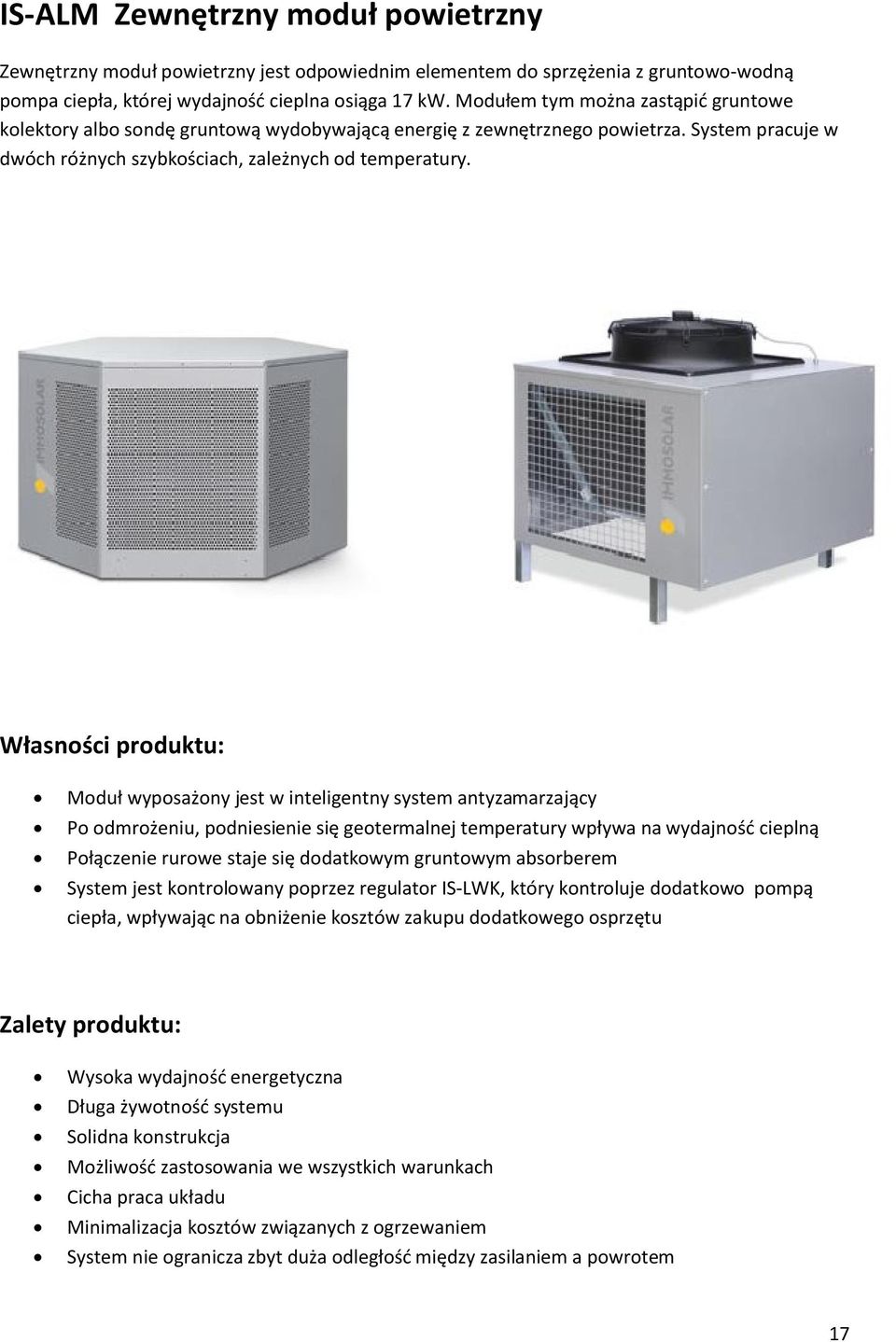

17 IS-ALM Zewnętrzny moduł powietrzny Zewnętrzny moduł powietrzny jest odpowiednim elementem do sprzężenia z gruntowo-wodną pompa ciepła, której wydajność cieplna osiąga 17 kw. Modułem tym można zastąpić gruntowe kolektory albo sondę gruntową wydobywającą energię z zewnętrznego powietrza. System pracuje w dwóch różnych szybkościach, zależnych od temperatury. Własności produktu: Moduł wyposażony jest w inteligentny system antyzamarzający Po odmrożeniu, podniesienie się geotermalnej temperatury wpływa na wydajność cieplną Połączenie rurowe staje się dodatkowym gruntowym absorberem System jest kontrolowany poprzez regulator IS-LWK, który kontroluje dodatkowo pompą ciepła, wpływając na obniżenie kosztów zakupu dodatkowego osprzętu Zalety produktu: Wysoka wydajność energetyczna Długa żywotność systemu Solidna konstrukcja Możliwość zastosowania we wszystkich warunkach Cicha praca układu Minimalizacja kosztów związanych z ogrzewaniem System nie ogranicza zbyt duża odległość między zasilaniem a powrotem 17

18 IS-ALM Zewnętrzny moduł powietrzny będący alternatywą w stosunku do instalacji głębinowej lub powietrzno solarnego systemu kolektorów. Wszystkie wydajności w zakresie temperatur od 2 C Zewnętrzny moduł powietrzny SW8 do zewnętrznego montażu Zawiera regulator i czujnik przeciwko zamarzaniu Wydajność chłodzenia 5,5 kw Zewnętrzny moduł powietrzny SW17 do zewnętrznego montażu Wymiary: szerokość 1660x długość 840x wysokość 1000 mm Zawiera regulator i czujnik przeciwko zamarzaniu Wydajność chłodzenia 12 kw Wymiary: szerokość 1100x długość 840x wysokość 1000 mm Dodatkowe akcesoria do systemu IS-ALM Akcesoria systemu ALM typ SW 8 kw Pompa geotermalna Grundfos UPS 25/80, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa Akcesoria systemu ALM typ SW 17 kw Pompa geotermalna Grundfos UPS 32/100, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa Maksymalny zakres ciśnienia przy którym mogą być używane akcesoria systemu ALM to 200 bar. Przewody wykonane są z PE, długość 25m, średnica 32mm. Przy konieczności zastosowania dłuższych przewodów oraz wyższego ciśnienia, konieczny jest dobór innych akcesoriów. 18

19 IS-LW Powietrzno wodna pompa ciepła z wbudowana aktywną funkcją chłodzenia w standardzie Dostępna w zakresie mocy od 10 do 30 kw. Może być instalowana w nowo budowanych budynkach ale i również w przypadku zabudowy starszej. Domowa pompa ciepła charakteryzuje się niskim poziomem hałasu oraz przyjazną atrakcyjna konstrukcją. Zintegrowany system odwrócenia funkcji na chłodzenia, umożliwia zastąpienie układu klimatyzacji pompą ciepła. Własności produktu: Hermetyczny kompresor Używa zewnętrzne powietrze jako źródło ciepła Integralny 6 kw element grzewczy Niska moc konsumpcji Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy Niski poziom hałasu podczas pracy Odpowiednia do instalacji wewnętrznej i zewnętrznej Ustawienie na funkcje chłodzenia jest włączane osobno Każda integralna faza jest monitorowana 19

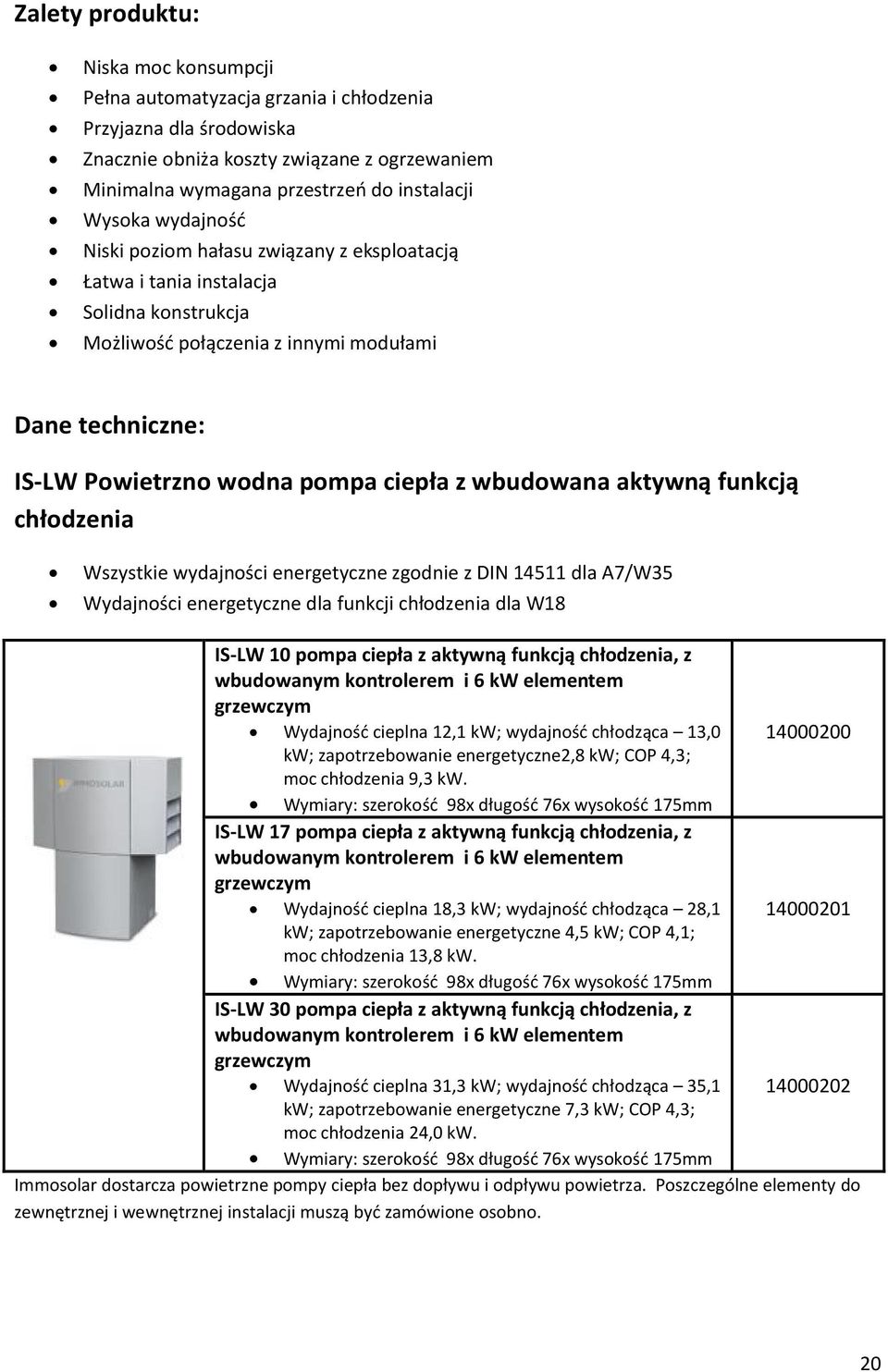

20 Zalety produktu: Niska moc konsumpcji Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Znacznie obniża koszty związane z ogrzewaniem Minimalna wymagana przestrzeń do instalacji Wysoka wydajność Niski poziom hałasu związany z eksploatacją Łatwa i tania instalacja Solidna konstrukcja Możliwość połączenia z innymi modułami Dane techniczne: IS-LW Powietrzno wodna pompa ciepła z wbudowana aktywną funkcją chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN dla A7/W35 Wydajności energetyczne dla funkcji chłodzenia dla W18 IS-LW 10 pompa ciepła z aktywną funkcją chłodzenia, z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 12,1 kw; wydajność chłodząca 13, kw; zapotrzebowanie energetyczne2,8 kw; COP 4,3; moc chłodzenia 9,3 kw. Wymiary: szerokość 98x długość 76x wysokość 175mm IS-LW 17 pompa ciepła z aktywną funkcją chłodzenia, z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 18,3 kw; wydajność chłodząca 28, kw; zapotrzebowanie energetyczne 4,5 kw; COP 4,1; moc chłodzenia 13,8 kw. Wymiary: szerokość 98x długość 76x wysokość 175mm IS-LW 30 pompa ciepła z aktywną funkcją chłodzenia, z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 31,3 kw; wydajność chłodząca 35, kw; zapotrzebowanie energetyczne 7,3 kw; COP 4,3; moc chłodzenia 24,0 kw. Wymiary: szerokość 98x długość 76x wysokość 175mm Immosolar dostarcza powietrzne pompy ciepła bez dopływu i odpływu powietrza. Poszczególne elementy do zewnętrznej i wewnętrznej instalacji muszą być zamówione osobno. 20

21 Wymagane akcesoria do zewnętrznej instalacji: Dopływ powietrza do zewnętrznej instalacji Model dopływu powietrza dla powietrzno wodnej pompy ciepła od LW10 do LW30 Odpływ powietrza do zewnętrznej instalacji Model odpływu powietrza dla powietrzno wodnej pompy ciepła od LW10 do LW Wymagane akcesoria do wewnętrznej instalacji: Dopływ powietrza do wewnętrznej instalacji Model dopływu powietrza dla powietrzno wodnej pompy ciepła od LW10 do LW30 Przewód połączeniowy 700 x 700 x 2 mm Odpływ powietrza do wewnętrznej instalacji Model odpływu powietrza dla powietrzno wodnej pompy ciepła od LW10 do LW30 Przewód połączeniowy 700 x 700 x 2 mm Aluminiowa kratka ochronna do wewnętrznej instalacji Montowany na lico Wewnętrzne wymiary 670 x 670 mm Przewód ścienny, galwanizowany, do wewnętrznej instalacji Montowany z przewodem połączeniowym o wymiarach 700 x 700 x 2 mm, grubość ściany cm Tłumik, galwanizowany, do wewnętrznej instalacji Montowany z przewodem połączeniowym o wymiarach 700 x 700 x 2 mm,

22 IS-WW Pompa ciepła woda/woda z opcją aktywnej funkcji chłodzenia Dostępna w zakresie mocy od 6 do 31 kw. Może być instalowana w nowo budowanych budynkach ale i również w przypadku zabudowy starszej. Domowa pompa ciepła charakteryzuje się niskim poziomem hałasu oraz przyjazną atrakcyjna konstrukcją. Zintegrowany system odwrócenia funkcji na chłodzenia, umożliwia zastąpienie układu klimatyzacji pompą ciepła. IS-WW może korzystać z wody gruntowej ale również i z zwykłej wody powierzchniowej. Dzięki wysokiemu współczynniku wydajności, pompa pozwala na maksymalną minimalizację kosztów. Własności produktu: Hermetyczny kompresor Możliwość korzystania w wody gruntowej i powierzchniowej Integralny element grzewczy Ochrona przeciążenia silnika Obszerny wymiennik ciepła proporcjonalny do wydajności Niska moc konsumpcji Wysoki współczynnik wydajności, innowacyjna technologia chłodzenia Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy 22

23 Temperatura pracy od 7C do 25 C Osiągana temperatura do 60 C Temperatura środowiska między 5 C a 40 C Ustawienie na funkcje chłodzenia jest włączane osobno przez pompę ciepła Każda integralna faza jest monitorowana Zalety produktu: Niska moc konsumpcji Wysoki współczynnik wydajności Możliwość prowadzenia procesu w wysokich temperaturach przy wykorzystaniu zaworu i wymiennika ciepła Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Niskie koszty konsumpcji Minimalna wymagana przestrzeń do instalacji Dane techniczne: IS-WW pompa ciepła bez opcji aktywnej funkcji chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 IS-WW 8 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 7,4 kw; zapotrzebowanie energetyczne1,2 kw; COP 6,2; moc chłodzenia 6,1 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-WW 12 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 10,8 kw; zapotrzebowanie energetyczne1,2 kw; COP 6,2; moc chłodzenia 8,9 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-WW 15 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 14,1 kw; zapotrzebowanie energetyczne2,4 kw; COP 5,9; moc chłodzenia 11,7 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-WW 21 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 19,3 kw; zapotrzebowanie energetyczne3,2 kw; COP 6,0; moc chłodzenia 16,0 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-WW 26 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym

24 Wydajność cieplna 25,1 kw; zapotrzebowanie energetyczne4,1 kw; COP 6,2; moc chłodzenia 21,1 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-WW 31 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym Wydajność cieplna 30,6 kw; zapotrzebowanie energetyczne 4,9kW; COP 6,7; moc chłodzenia 25,1 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-WW pompa ciepła z opcją aktywnej funkcji chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN dla SO/W35 IS-SW 8 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 7,3 kw; wydajność chłodząca 7,6 kw; zapotrzebowanie energetyczne1,2 kw; COP 5,9; moc chłodzenia 6,0 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 12 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 10,7 kw; wydajność chłodząca 11,6 kw; zapotrzebowanie energetyczne2,0kw; COP 5,4; moc chłodzenia 8,7 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 15 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 14,0 kw; wydajność chłodząca 15,5 kw; zapotrzebowanie energetyczne2,5kw; COP 5,5; moc chłodzenia 11,5 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 21 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 19,1 kw; wydajność chłodząca 20,7 kw; zapotrzebowanie energetyczne3,4kw; COP 5,6; moc chłodzenia 15,7 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-SW 26 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 24,2 kw; wydajność chłodząca 25,9 kw; zapotrzebowanie energetyczne4,1kw; COP 5,9; moc chłodzenia 20,1 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-SW 31 pompa ciepła z wbudowanym kontrolerem i 6kW elementem grzewczym i aktywną funkcją chłodzenia Wydajność cieplna 30,3 kw; wydajność chłodząca 30,4 kw; zapotrzebowanie energetyczne5,1 kw; COP 5,9; moc chłodzenia 25,2 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm

25 Akcesoria do pompy ciepła woda/woda Akcesoria woda gruntowa do IS-WW 8 Pompa do wody gruntowej Grundfos SP 2A-9, wymiennik ciepła, przełącznik ciśnieniowy, pompa geotermalna z dwoma kulkowymi zaworami, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa, czujnik przepływu, pompa 25/80 z wyłącznikiem Akcesoria woda gruntowa do IS-WW 12 Pompa do wody gruntowej Grundfos SP 3A-9, wymiennik ciepła, przełącznik ciśnieniowy, pompa geotermalna z dwoma kulkowymi zaworami, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa, czujnik przepływu, pompa 32/80 z wyłącznikiem Akcesoria woda gruntowa do IS-WW 15 do 21 Pompa do wody gruntowej Grundfos SP 5A-6, wymiennik ciepła, przełącznik ciśnieniowy, pompa geotermalna z dwoma kulkowymi zaworami, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa, czujnik przepływu, pompa 32/80 z wyłącznikiem Akcesoria woda gruntowa do IS-WW 26 do 31 Pompa do wody gruntowej Grundfos SP 8A-7, wymiennik ciepła, przełącznik ciśnieniowy, pompa geotermalna z dwoma kulkowymi zaworami, MAG 25l, naczynie połączeniowe z pokrywami zaworowymi i zaworami bezpieczeństwa, czujnik przepływu, pompa 32/100 z wyłącznikiem

26 IS-EMS Pompa ciepła grunt/woda z opcją aktywnej funkcji chłodzącej Dostępna w zakresie mocy od 6 do 22 kw. Może być instalowana w nowo budowanych budynkach ale i również w przypadku zabudowy starszej. Domowa pompa ciepła charakteryzuje się niskim poziomem hałasu oraz przyjazną atrakcyjna konstrukcją. Zintegrowany system odwrócenia funkcji na chłodzenia, umożliwia zastąpienie układu klimatyzacji pompą ciepła. IS-WW korzysta z ciepła zmagazynowanego w glebie dzięki zastosowaniu zbiornika magazynującego oraz głębokiemu wwierceniu się w głąb ziemi. Układ może być połączony z innym typem źródła energii odnawialnej co dodatkowo wpłynie na obniżenie kosztów. 26

27 Własności produktu: Hermetyczny kompresor Możliwość korzystania z ciepła gruntu dzięki zastosowaniu zbiornika magazynującego oraz głębokiemu wwiertowi. Integralny element grzewczy Ochrona przeciążenia silnika Obszerny wymiennik ciepła proporcjonalny do wydajności Niska moc konsumpcji Wysoki współczynnik wydajności, innowacyjna technologia chłodzenia Kontrola temperatury zewnętrznej z kontrolą ciepłej wody użytkowej Pełna automatyka pracy Temperatura pracy od -5 C do 25 C Osiągana temperatura do 60 C Temperatura środowiska między 5 C a 40 C Ustawienie na funkcje chłodzenia jest włączane osobno przez pompę ciepła Każda integralna faza jest monitorowana Zalety produktu: Niska moc konsumpcji Wysoki współczynnik wydajności Możliwość prowadzenia procesu w wysokich temperaturach przy wykorzystaniu zaworu i wymiennika ciepła Pełna automatyzacja grzania i chłodzenia Przyjazna dla środowiska Niskie koszty konsumpcji Minimalna wymagana przestrzeń do instalacji 27

28 IS-EMS pompa ciepła grunt/woda bez opcji aktywnej funkcji chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN IS-EMS 6 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 5,6 kw; zapotrzebowanie energetyczne1,3 kw; COP 4,3; moc chłodzenia 4,3 kw. DLA S1O/W35 - Wydajność cieplna 7,4 kw; zapotrzebowanie energetyczne1,2 kw; COP 6,2; moc chłodzenia 6,1 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 8 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 8,3 kw; zapotrzebowanie 1,9 kw; COP 4,4; moc chłodzenia 6,5 kw. DLA S1O/W35 - Wydajność cieplna 10,8 kw; zapotrzebowanie energetyczne1,9kw; COP 5,7; moc chłodzenia 8,9 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 12 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 11,3 kw; zapotrzebowanie energetyczne2,4kw; COP 4,6; moc chłodzenia 8,8 kw. DLA S1O/W35 - Wydajność cieplna 14,1 kw; zapotrzebowanie energetyczne2,4kw; COP 5,9; moc chłodzenia 11,7 kw. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 14pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 14,1 kw; zapotrzebowanie energetyczne3,3 kw; COP 4,3; moc chłodzenia 10,8kW. DLA S1O/W35 - Wydajność cieplna 19,3 kw; zapotrzebowanie energetyczne3,2kw; COP 6,0; moc chłodzenia 16,0kW. Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 17 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 17,8 kw; zapotrzebowanie energetyczne4,2kw; COP 4,2; moc chłodzenia 13,5 kw. DLA S1O/W35 - Wydajność cieplna 25,1 kw; zapotrzebowanie energetyczne4,1 kw; COP 6,2; moc chłodzenia 21,2 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm IS-EMS 22 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 22,3 kw; zapotrzebowanie energetyczne5,0kw; COP 4,4; moc chłodzenia 17,3 kw. DLA S1O/W35 - Wydajność cieplna 30,6 kw; zapotrzebowanie energetyczne4,9kw; COP 6,3; moc chłodzenia 25,7 kw. Wymiary: szerokość 775x długość 550x wysokość 1253 mm

29 IS-EMS pompa ciepła grunt/woda z opcją aktywnej funkcji chłodzenia Wszystkie wydajności energetyczne zgodnie z DIN IS-EMS 6 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 5,4 kw; zapotrzebowanie energetyczne1,3 kw; COP 4,3; moc chłodzenia 4,1 kw. DLA W18/S30 moc chłodzenia 7,6 kw DLA S1O/W35 - Wydajność cieplna 7,3 kw; zapotrzebowanie energetyczne1,2 kw; COP 5,9; moc chłodzenia 6,0 kw. DLA W18/S30 moc chłodzenia 7,6 kw Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 8 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 8,1 kw; zapotrzebowanie energetyczne1,9 kw; COP 4,3; moc chłodzenia 6,2 kw. DLA W18/S30 moc chłodzenia 11,6 kw DLA S1O/W35 - Wydajność cieplna 7,3 kw; zapotrzebowanie energetyczne1,2 kw; COP 5,9; moc chłodzenia 6,0 kw. DLA W18/S30 moc chłodzenia 11,6 kw Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 12 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 11,0 kw; zapotrzebowanie energetyczne2,4 kw; COP 4,5; moc chłodzenia 8,5kW. DLA W18/S30 moc chłodzenia 15,5 kw DLA S1O/W35 - Wydajność cieplna 14,0 kw; zapotrzebowanie energetyczne2,5 kw; COP 5,5; moc chłodzenia 11,5 kw. DLA W18/S30 moc chłodzenia 15,5 kw Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 14 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 13,6 kw; zapotrzebowanie energetyczne3,3 kw; COP 4,2; moc chłodzenia 10,3 kw. DLA W18/S30 moc chłodzenia 20,7 kw DLA S1O/W35 - Wydajność cieplna 19,1 kw; zapotrzebowanie energetyczne3,4kw; COP 5,6; moc chłodzenia 15,7 kw. DLA W18/S30 moc chłodzenia 20,7 kw Wymiary: szerokość 585x długość 451x wysokość 1253 mm IS-EMS 17 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 17,2 kw; zapotrzebowanie energetyczne4,2kw; COP 4,13; moc chłodzenia 13,0 kw. DLA W18/S30 moc chłodzenia 25,9 kw DLA S1O/W35 - Wydajność cieplna 24,2 kw; zapotrzebowanie energetyczne4,1kw; COP 5,9; moc chłodzenia 20,1 kw. DLA W18/S30 moc chłodzenia 25,9 kw Wymiary: szerokość 775x długość 550x wysokość 1253 mm

30 IS-EMS 22 pompa ciepła z wbudowanym kontrolerem i 6 kw elementem grzewczym DLA SO/W35 - Wydajność cieplna 21,6kW; zapotrzebowanie energetyczne5,0kw; COP 4,3; moc chłodzenia 16,6 kw. DLA W18/S30 moc chłodzenia 30,4 kw DLA S1O/W35 - Wydajność cieplna 30,3 kw; zapotrzebowanie energetyczne5,1kw; COP 5,9; moc chłodzenia 25,2 kw. DLA W18/S30 moc chłodzenia 30,4 kw Wymiary: szerokość 775x długość 550x wysokość 1253 mm Akcesoria do umieszczenia w ziemi zawierające rury, przewody i całą armaturę instalacyjną Kolektor ziemny dla systemu EMS 6-8 kw Zawiera: 400 m rur, 36 kolanek wnętrze/wnętrze, 36 kolanek/zewnątrz/zewnątrz, 24 nakrętki, 12 przewodów obwodowych, powierzchniowe wbudowane ustępy, 28 Eurokonus śrub 16 x 2mm, 5 karnistrów z glikolem Kolektor ziemny dla systemu EMS 12 kw Zawiera: 600 m rur, 42 kolanka wnętrze/wnętrze, 42 kolanka zewnątrz/zewnątrz, 28 nakrętek, 2x7 przewodów obwodowych, 2x powierzchniowe wbudowane ustępy, 28 Eurokonus śrub 16 x 2mm, 7 karnistrów z glikolem Kolektor ziemny dla systemu EMS 14 kw Zawiera: 800 m rur, 48 kolanek wnętrze/wnętrze, 48kolanek/zewnątrz/zewnątrz, 32 nakrętki, 12x8 przewodów obwodowych, 2x powierzchniowe wbudowane ustępy, 36 Eurokonus śrub 16 x 2mm, 9 karnistrów z glikolem Kolektor ziemny dla systemu EMS 17 kw Zawiera: 1000 m rur, 66 kolanek wnętrze/wnętrze, 66 kolanek/zewnątrz/zewnątrz, 44 nakrętki, 2x11 przewodów obwodowych, 2x powierzchniowe wbudowane ustępy, 44 Eurokonus śrub 16 x 2mm, 11 karnistrów z glikolem Kolektor ziemny dla systemu EMS 22 kw Zawiera: 1200 m rur, 81 kolanek wnętrze/wnętrze, 81 kolanek/zewnątrz/zewnątrz, 54 nakrętki, 3x9 przewodów obwodowych, 3x powierzchniowe wbudowane ustępy, 54 Eurokonus śrub 16 x 2mm, 14 karnistrów z glikolem System rur do gruntu o konstrukcji kratownicy Kolektor gruntowy do systemu EMS 6-8 kw Kolektor gruntowy do systemu EMS 12 kw Kolektor gruntowy do systemu EMS 14 kw Kolektor gruntowy do systemu EMS 17 kw Kolektor gruntowy do systemu EMS 22 kw

31 Przewody solarne jako alternatywa mat Solarne przewody z PE-OC 20 x 2 mm, 240 m w rolce Pozwala na osiągnięcie 80 m pętli. 3 WAT na metr, odległość instalacji 10m Okrągłe nakładki 20 x 2mm Do solarnych przewodów z PE-OC 20x2 mm Glikol Pekasolar F 10 kg w karnistrze Glikol Pekasolar F 30 kg w karnistrze Glikol/woda 50:50 30kg w karnistrze Zestaw pomiarowy do nośnika ciepła Zestaw do chłodzenia do wszystkich pomp z aktywną funkcją chłodzenia Zestaw 1 zalecany dla 6-8 kw Zbiornik trzymający zimno 70 l, 4x 2- kierunkowy zmotoryzowany zawór kulkowy 1, MAG 25 l, naczynie łączące ciśnieniomierz z zaworem bezpieczeństwa Zestaw 2 zalecany dla kw Zbiornik trzymający zimno 200 l, 4x 2- kierunkowy zmotoryzowany zawór kulkowy 1, MAG 25 l, naczynie łączące ciśnieniomierz z zaworem bezpieczeństwa Zestaw 3 zalecany dla 22-27kW Zbiornik trzymający zimno 400 l, 4x 2- kierunkowy zmotoryzowany zawór kulkowy 1 1/4, MAG 35 l, zasuwa ¾ i zawór bezpieczeństwa Zestaw 4 zalecany dla kw Zbiornik trzymający zimno 500 l, 4x 2- kierunkowy zmotoryzowany zawór kulkowy 1 ¼, MAG 50 l, zasuwa ¾ i zawór bezpieczeństwa Większe zestawy w specjalnych zamówieniach Pompa ciepła/ wymiennik ciepła dla zewnętrznego zaopatrzenia w ciepła wodę. Wszystkie wymienniki ciepła zawierają zestawy do instalacji. Wymiennik ciepła z pompa ciepła o wydajności 6 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 1,0 m 3 /h = 4,5 kpa Wymiennik ciepła z pompa ciepła o wydajności 8 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 1,4 m 3 /h = 4,4 kpa

32 Wymiennik ciepła z pompa ciepła o wydajności 12 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 2,0 m 3 /h = 5,9 kpa Wymiennik ciepła z pompa ciepła o wydajności 14 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 2,3 m 3 /h = 5,0 kpa Wymiennik ciepła z pompa ciepła o wydajności 17 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 2,9 m 3 /h = 4,6 kpa Wymiennik ciepła z pompa ciepła o wydajności 22 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 1 ¼ zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 3,7 m 3 /h = 4,7 kpa Wymiennik ciepła z pompa ciepła o wydajności 27 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 2 zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 4,5 m 3 /h = 4,7kPa Wymiennik ciepła z pompa ciepła o wydajności 29 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 2 zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 4,9m 3 /h = 3,3 kpa Wymiennik ciepła z pompa ciepła o wydajności 35 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 2 zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 6,0 m 3 /h = 3,1 kpa Wymiennik ciepła z pompa ciepła o wydajności 44 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 2 zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 7,6 m 3 /h = 1,0 kpa Wymiennik ciepła z pompa ciepła o wydajności 53 kw, powierzchnia wymiany ciepła 0,98m 2 Połączenie 2 zewnętrzny wymiar, płaskie uszczelnienie, spadki ciśnienia przy 9,2 m 3 /h = 1,4kPa

33 Domowa pompa zaopatrująca w ciepłą wodę zewnętrzne wymienniki ciepła Grundfos UPS 25/60 B Grundfos UPS 25/80 B Grundfos UPS 32/80 B

34 Kontroler energii Kontroler energii jest rdzennym komponentem systemu EMS. Pełni funkcję centralnego kontrolera i regulatora gwarantującego dobór odpowiednich energetycznych czynników zależnych od temperatury i wymagań. Pozwala na regulację magazynowania zgromadzonego ciepła w pośrednim zbiorniku przydatnego w późniejszym użyciu. Transportuje ciepło stopień po stopniu do różnych innych alternatywnych urządzeń magazynujących. Kontroler energii jest połączeniem pomiędzy solarnym kolektorem a pompą ciepła. Ułatwia również integracje między innymi urządzeniami generującymi energię. Gwarantuje całoroczne zaopatrywanie budynku w energię. 34

35 Własności produktu: Pozwala na trójstopniowe wyładowywanie stacji solarnej Zwiększa zużycie energii solarnej przez optymalizacje strat (Dual Pro-Logic) Priorytetem jest osiągnięcie wymaganej temperatury Kolektor z funkcją odmrażania Ochrona przed zamarzaniem (tylko w Bus konfiguracji z kontrolerem WPK) Dodatkowe termostatyczne funkcje Możliwość integracji z hydraulicznymi komponentami ( przepływomierze, pompy cyrkulacyjne, rury mosiężne itp.) Możliwość integracji z hydraulicznym osprzętem kolektorów, zbiorników gruntowych i pompy ciepła Kontrola chłodzenia Możliwość integracji z konwencjonalnym systemem grzewczym Gotowy do podłączenia lewostronnego i prawostronnego Zalety: Wpływa na wzrost wydajności pompy ciepła (COP), poprzez użycie solarnego ciepła jako źródła temperatury Niska temperatura w kolektorach nie jest bariera pracy pompy ciepła Wpływa na wzrost energii w kolektorach poprzez zużycie energii solarnej jako źródła ciepła dla pompy ciepła Optymalizacja pracy źródeł ciepła Redukuje cykl generowania energii przez obciążenie nadmiarem energii zbiornika buforowego Minimalne koszty instalacji poprzez odpowiedni system połączenia wtykowego Kompaktowa konstrukcja i długa żywotność Dostępna w różnych rozmiarach Aktywna magistrala z serią IS-WPK 35

36 Kontroler energii dla systemu EMS do magazynowania ciepła pod budynkiem Zintegrowany zestaw hydrauliczny do użycia z kolektorami solarnymi i zbiornikami gruntowymi jako źródłami ciepła dla pompy ciepła Możliwy do połączenia z osprzętem hydraulicznym kolektorów i zbiorników gruntowych Kontroler energii 6 kw 14 kw łączony z systemem EMS Materiał blacha pancerna, malowana proszkowo Typ IP 24/ 230V -50 Hz Waga około 70 kg Wymiary 585 x 451 x 1253 mm Zestaw połączeniowy lewostronny bez odcięcia z izolacją Do połączenia z produktem nr Zestaw połączeniowy prawostronny bez odcięcia z izolacją Do połączenia z produktem nr Kulkowe zawory do zbiorników gruntowych z wewnętrznym gwintem 6 x zawór kulkowy z podłużnym aluminiowym T uchwytem 2 x 3/4 (wewnętrzny wymiar) 12 x zawór kulkowy z podłużnym aluminiowym T uchwytem 2 x 1 (wewnętrzny wymiar) Kontroler energii 6 kw 14 kw łączony z systemem EMS Wymagane: koszty związane z projektem

37 Kontroler energii dla głębinowych systemów, powierzchniowych kolektorów albo innych alternatywnych źródeł ciepła Zintegrowany zestaw hydrauliczny do użycia z kolektorami solarnymi i zbiornikami gruntowymi jako źródłami ciepła dla pompy ciepła Możliwy do połączenia z osprzętem hydraulicznym kolektorów i zbiorników gruntowych Możliwy do podłączenia z pompą cieczową i mikserem montowanym z elektroniczną pompą do cyrkulacji ciepła Kontroler energii 6 kw 22 kw zawierający regulator do zewnętrznych źródeł Materiał blacha pancerna, malowana proszkowo Typ IP 24/ 230V -50 Hz Waga około 70 kg Wymiary 585 x 451 x 1253 mm Zestaw połączeniowy lewostronny bez odcięcia z izolacją Do połączenia z produktem nr Zestaw połączeniowy prawostronny bez odcięcia z izolacją Do połączenia z produktem nr Kulkowe zawory do zbiorników gruntowych z wewnętrznym gwintem 8 x zawór kulkowy z podłużnym aluminiowym T uchwytem 2 x 3/4 (wewnętrzny wymiar) 10 x zawór kulkowy z podłużnym aluminiowym T uchwytem 2 x 1 (wewnętrzny wymiar) Kontroler energii 27 kw 50 kw łączony z systemem EMS Wymagane: koszty związane z projektem

38 Dodatkowe akcesoria Modułowe orurowanie i mikser 3-kierunkowy mikser Immosolar DN 25 montowany z pompą Alpha 25/60 3-kierunkowy mikser Immosolar DN 32 montowany z pompą Alpha 32/60 Zawiera izolacje, silnik, połączenie z różnymi modułami Duże zawory kulkowe, proste w obsłudze Izolacja wykonana z elastycznego tworzywa EPP Hamulec grawitacyjny Części kontaktujące się z woda wykonane są z mosiądzu Wszystkie połączenia są uszczelnione Moduł do montażu miksera DN 25 2-kierunkowy Z izolacją Moduł do montażu miksera DN 32 2-kierunkowy Z izolacją Moduł do montażu miksera DN 25 3-kierunkowy Z izolacją Moduł do montażu miksera DN 32 3-kierunkowy Z izolacją Mikser 3-kierunkowy mikser Immosolar DN 25 montowany z pompą Alpha 25/60 3-kierunkowy mikser Immosolar DN 32 montowany z pompą Alpha 32/60 Zawiera izolacje, silnik, pompę z zworami kulkowymi Duże zawory kulkowe, proste w obsłudze Izolacja wykonana z elastycznego tworzywa EPP Hamulec grawitacyjny Części kontaktujące się z woda wykonane są z mosiądzu Wszystkie połączenia są uszczelnione

39 Pompa do cyrkulacji ciepła Pompa do cyrkulacji ciepła Immosolar IS-U Pompa do cyrkulacji ciepła Immosolar IS-U Pompa do cyrkulacji ciepła Immosolar IS-U Pompa do cyrkulacji ciepła Immosolar IS-U Konieczne dodatki do termostatycznego miksera Rozdzielacz 3-kierunkowy dla miksera DN20 Rozdzielacz 3-kierunkowy dla miksera DN25 Zawór okrężny regulacyjny dla zakresy temp C Zawór okrężny regulacyjny dla zakresy temp C Silnik Silnik IS 10 Nm 150s - 90 z zestawem do montażu
