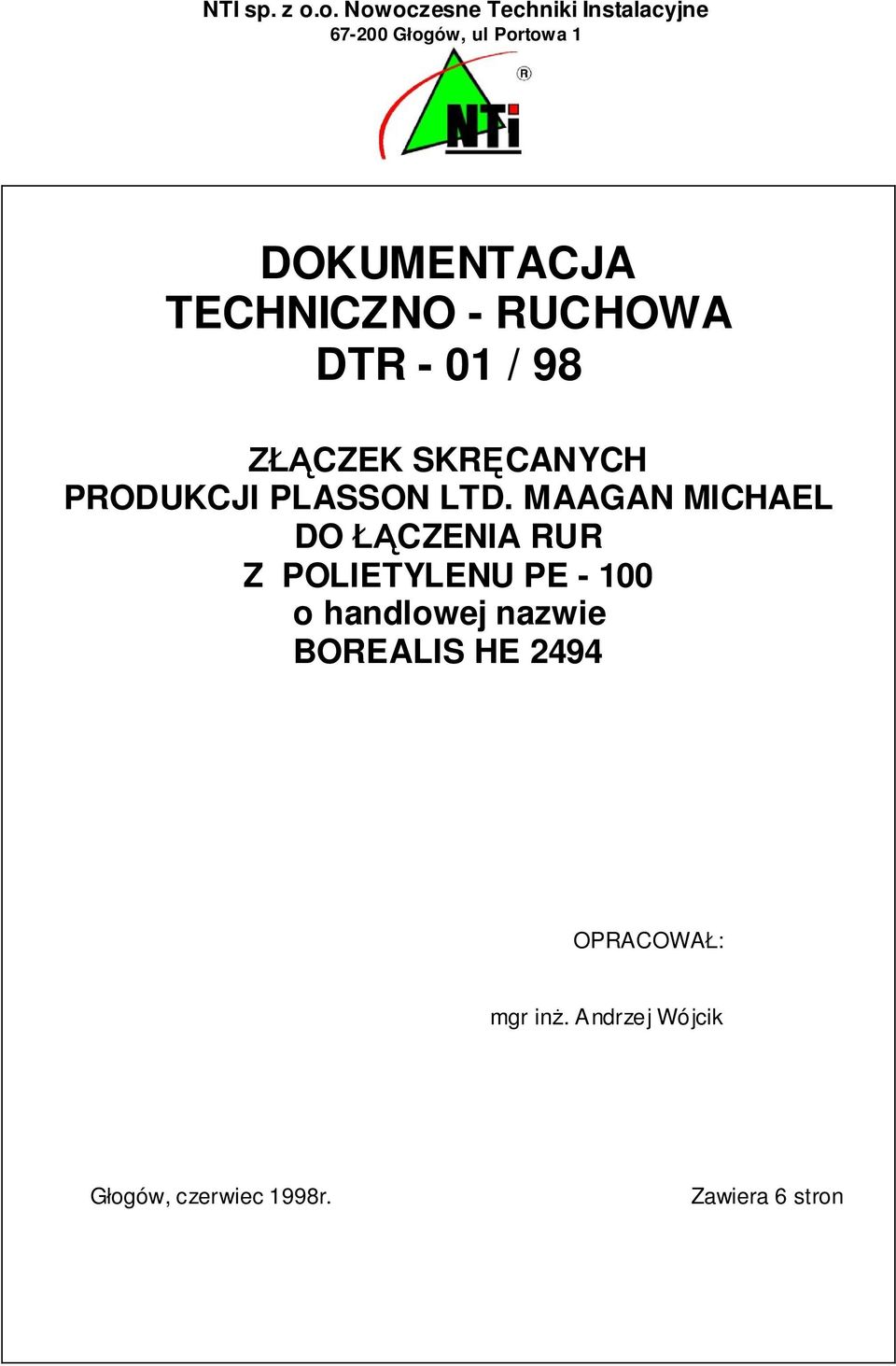

1 DTR - 01 / 98 CZEK SKR CANYCH PRODUKCJI PLASSON LTD. MAAGAN MICHAEL DO CZENIA RUR Z POLIETYLENU PE o handlowej nazwie OPRACOWA : mgr in. Andrzej Wójcik G ogów, czerwiec 1998r. Zawiera 6 stron

2 WARUNKI TECHNICZNE ODBIORU i KONTROLI WTO - 01 / 98 CZEK SKR CANYCH PRODUKCJI IZRAELSKIEJ FIRMY PLASSON LTD. MAAGAN MICHAEL DO CZENIA RUR Z POLIETYLENU PE o handlowej nazwie OPRACOWA : mgr in. Andrzej Wójcik G ogów, czerwiec 1998r. Zawiera 5 stron

3 Strona 2 / 6 1. Opis i oznaczenie Opis przedmiotu. Przedmiotem niniejszego opracowania s antystatyzowane z czki skr cane z polipropylenu prod. firmy PLASSON LTD MAAGAN MICHAEL /IZRAEL/ przeznaczone do czenia rur z polietylenu PE o handlowej nazwie, stosowanych w pomieszczeniach i podziemnych wyrobiskach niemetanowych zak adów górniczych wydobywaj cych rudy miedzi i soli. Korpus z szarego lub czarnego polipropylenu Nakr tki z jasno szarego polipropylenu Uszczelnienia: NBR kauczuk nitrylowy Pier cienie zaciskowe z jasnob kitnego polyacetalu Odpowiednio zaprojektowany pier cie sto kowy powoduje zakleszczanie si na powierzchni rury co pozwala na uzyskanie si y poosiowej. Jest to wspólny element ca ego asortymentu z czek od z czek prostych, kolanek, trójników i za lepek, po redukcje i przej cia na rury ko nierzowe i gwint rurowy. Podczas prawid owego stosowania z czek skr canych aden element nie ulega zu yciu co pozwala na wielokrotne ich wykorzystanie Oznaczenie.

4 Strona 3 / 6 Ka da z czka na swej powierzchni zewn trznej posiada wyt oczone napisy identyfikuj ce producenta i wielko z czki oraz naniesione znaki NTI identyfikuj ce dostawc oraz znak dopuszczenia WUG. 2. Sposób zamawiania. W zamówieniu nale y poda typ i wielko z czki oraz ilo i termin dostawy. 3. Reklamacje. Firma NTI Sp. z o. o. przyjmuje na dostarczane przez siebie z czki skr cane reklamacje, na ogólnych zasadach. 4. Instrukcja stosowania Przeznaczenie Antystatyzowane z czki skr cane z polipropylenu prod. firmy PLASSON LTD MAAGAN MICHAEL /IZRAEL/ przeznaczone s g ównie do czenia rur z polietylenu PE 100 podczas budowy ruroci gów wchodz cych w sk ad instalacji przeciwpo arowych i odwadniaj cych oraz ruroci gów technologicznych w pomieszczeniach i podziemnych wyrobiskach w niemetanowych zak adach górniczych wydobywaj cych rudy miedzi i soli. Z czki przewidziane s do pracy przy ci nieniu nominalnym 1,6 MPa i maksymalnej temperaturze transportowanego czynnika 43 O C.

5 4.2. Monta. Strona 4 / 6 I. Obci prostopadle do osi rur nale y sfazowa. Dla z czek o rednicy do 40mm wystarczy poluzowa nakr tk i wcisn koniec rury do oporu / najlepiej nanie cech na rurze /, a nast pnie nakr tk dokr ci r jak przedstawiono na rysunkach. Poluzowa nakr tk Wsun rur z cech do oporu Dokr ci w r kach nakr tk do oporu II. Post powanie przy wi kszych rednicach.

6 Strona 5 / 6 Rozkr ci z czk Nasun w odpowiedniej kolejno ci elementy z czki na rur 4.3. Transport I. czki skr cane lub pozosta e elementy potrzebne przy monta u ruroci gu nale y przewozi osobno, w innym wozie - najlepiej umieszczone w drewnianej skrzyni. II. Jednorazowo w podziemia nale y zwozi tylko tak ilo z czek by wykona zaplanowane roboty instalacyjne.

7 4.4. Sk adowanie. Strona 6 / 6 Sk adowanie z czek skr canych powinno si odbywa w wyznaczonych miejscach, tak aby nie przeszkadza w normalnej pracy oraz aby sk adowane cz ci nie by y nara one na uszkodzenia. Unika kontaktu z czek ze smarami, olejami, rozpuszczalnikami. czek nie nale y rzuca. Pod adnym pozorem z czek uszkodzonych lub zniszczonych, tzn. odkszta conych (przekrój zowalizowany), zgniecionych czy p kni tych, nie nale y montowa w ruroci gu. Uszkodzone z czki nale y wytransportowa na powierzchnie. Nie wolno ich pozostawia w przypadkowych miejscach w podziemiach kopal Zalecenia techniczno-organizacyjne I. Monta ruroci gów i instalacji z onych z rur oko nierzowanych z polietylenu PE-100 o handlowej nazwie i z czek skr canych musi si odbywa wed ug wcze niej przygotowanej dla danego zak adu górniczego dokumentacji. III. Monta z wykorzystaniem elementów z cznych ( czenie z czkami skr canymi), mo e by prowadzony przez pracowników zapoznanych z niniejsz instrukcj. KONIEC
