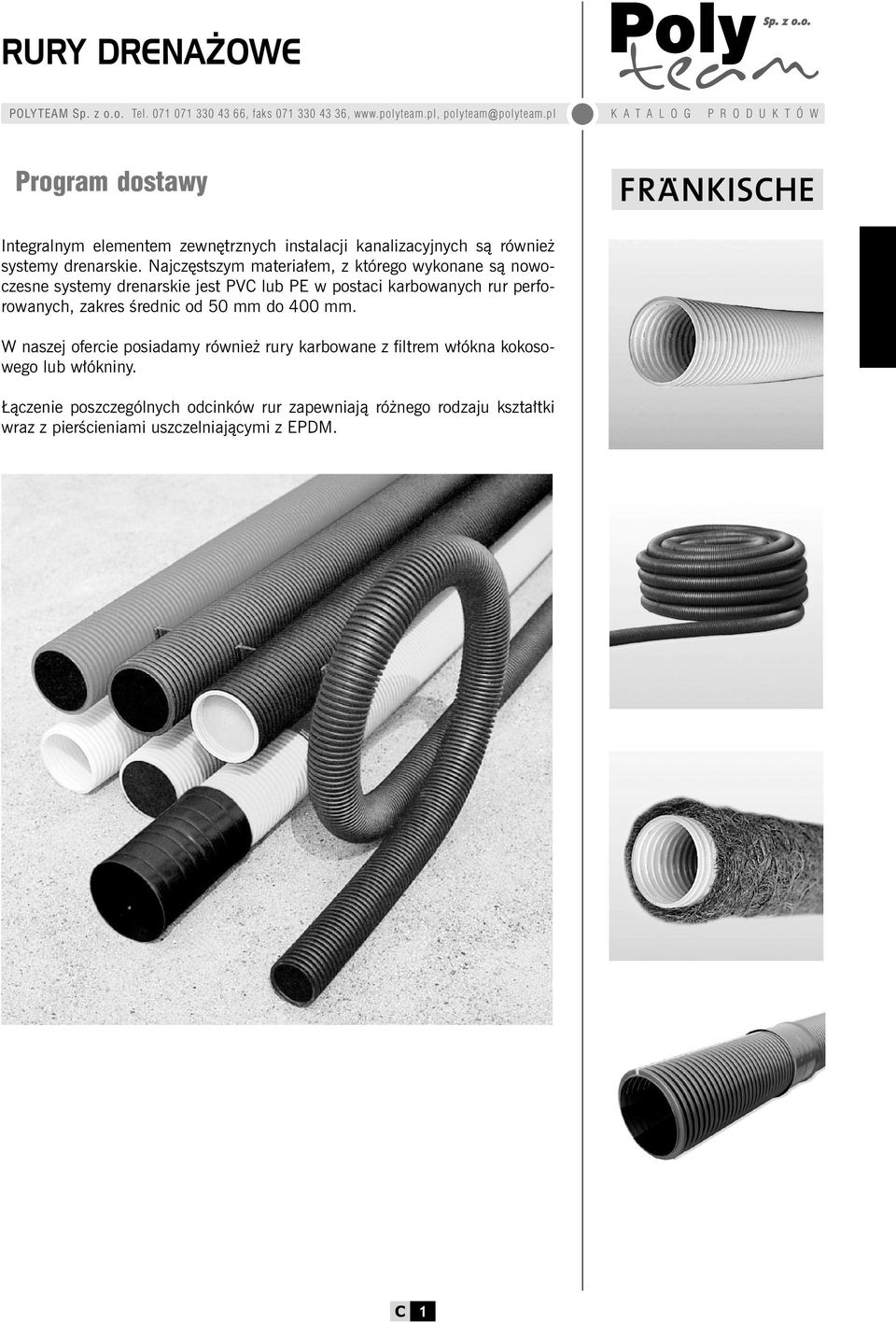

1 RURY DRENAŻOWE Program dostawy Integralnym elementem zewnętrznych instalacji kanalizacyjnych są również systemy drenarskie. Najczęstszym materiałem, z którego wykonane są nowoczesne systemy drenarskie jest PV lub w postaci karbowanych rur perforowanych, zakres średnic od 50 mm do 400 mm. W naszej ofercie posiadamy również rury karbowane z filtrem włókna kokosowego lub włókniny. Łączenie poszczególnych odcinków rur zapewniają różnego rodzaju kształtki wraz z pierścieniami uszczelniającymi z EPDM. 1

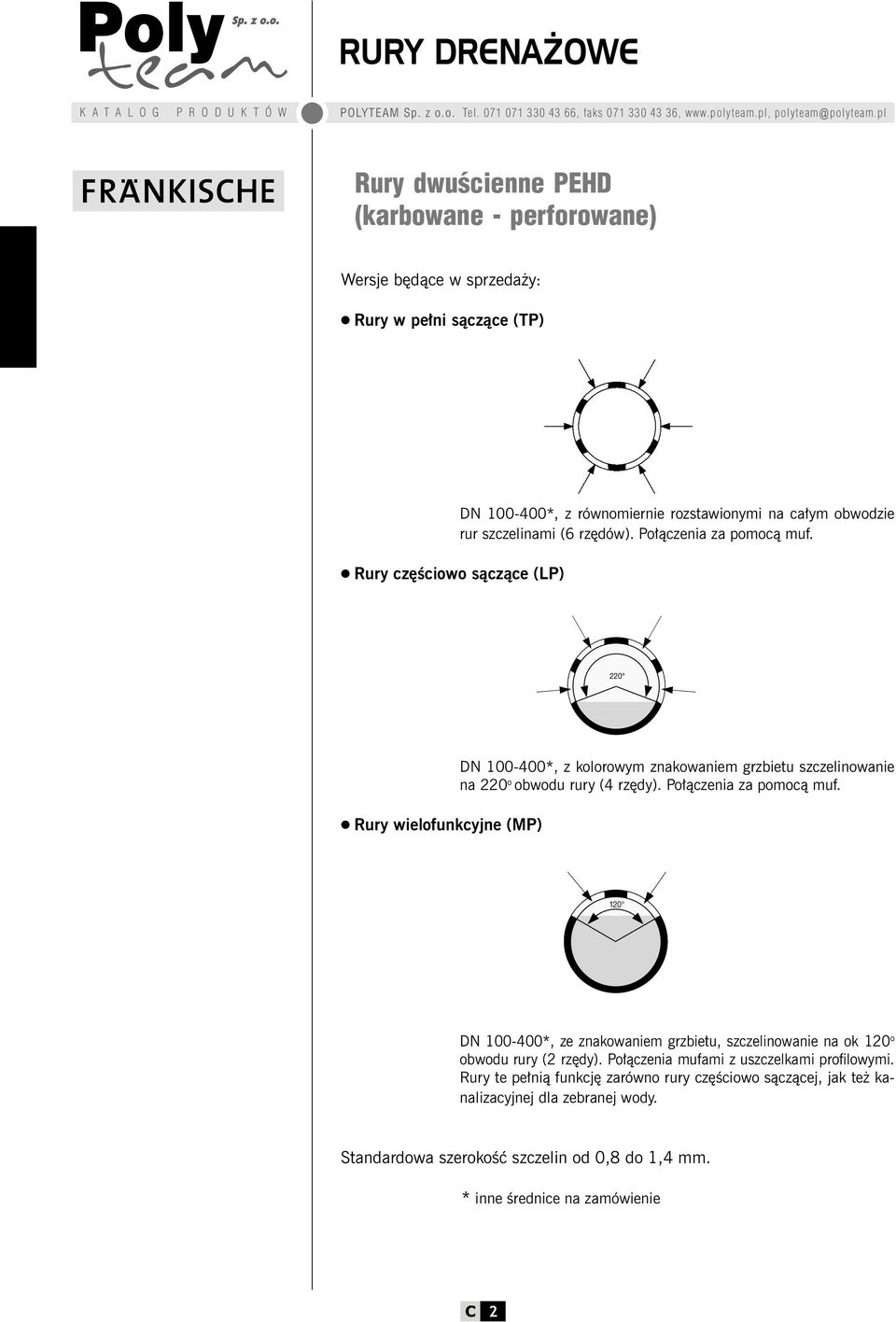

2 RURY DRENAŻOWE Rury dwuścienne HD (karbowane - perforowane) Wersje będące w sprzedaży: 1 Rury w pełni sączące (TP) 1 Rury częściowo sączące (LP) DN *, z równomiernie rozstawionymi na całym obwodzie rur szczelinami (6 rzędów). Połączenia za pomocą muf. 1 Rury wielofunkcyjne (MP) DN *, z kolorowym znakowaniem grzbietu szczelinowanie na 220 o obwodu rury (4 rzędy). Połączenia za pomocą muf. DN *, ze znakowaniem grzbietu, szczelinowanie na ok 120 o obwodu rury (2 rzędy). Połączenia mufami z uszczelkami profilowymi. Rury te pełnią funkcję zarówno rury częściowo sączącej, jak też kanalizacyjnej dla zebranej wody. Standardowa szerokość szczelin od 0,8 do 1,4 mm. * inne średnice na zamówienie 2

3 RURY DRENAŻOWE Strabusil TP- 360 O 6 m (+ mufa) Sztywność obwodowa: SN4, SN8 (EN ISO 9969) Preforacja: na całości obwodu Kolor zew./wew: czarna/czarna z białym paskiem Zastosowanie: do odwadniania dróg, lotnisk, obiektów sportowych oraz przy budowie torowisk DN [mm] DA [mm] DI [mm] * * rury drenażowe o średnicy nominalnej DN 400 mm oraz wyższej na zamówienie Powierzchnia otworów wlotowych, ilość, szerokość i długość szczelin na zapytanie. Strabusil LP- 220 O 6 m (+ mufa) Sztywność obwodowa: SN4, SN8 (EN ISO 9969) Preforacja: na 2/3 obwodu Kolor zew./wew: czarna/czarna z białym paskiem DN [mm] DA [mm] DI [mm] * rury drenażowe o średnicy nominalnej powyżej DN 200 mm na zamówienie Powierzchnia otworów wlotowych, ilość, szerokość i długość szczelin na zapytanie. 3

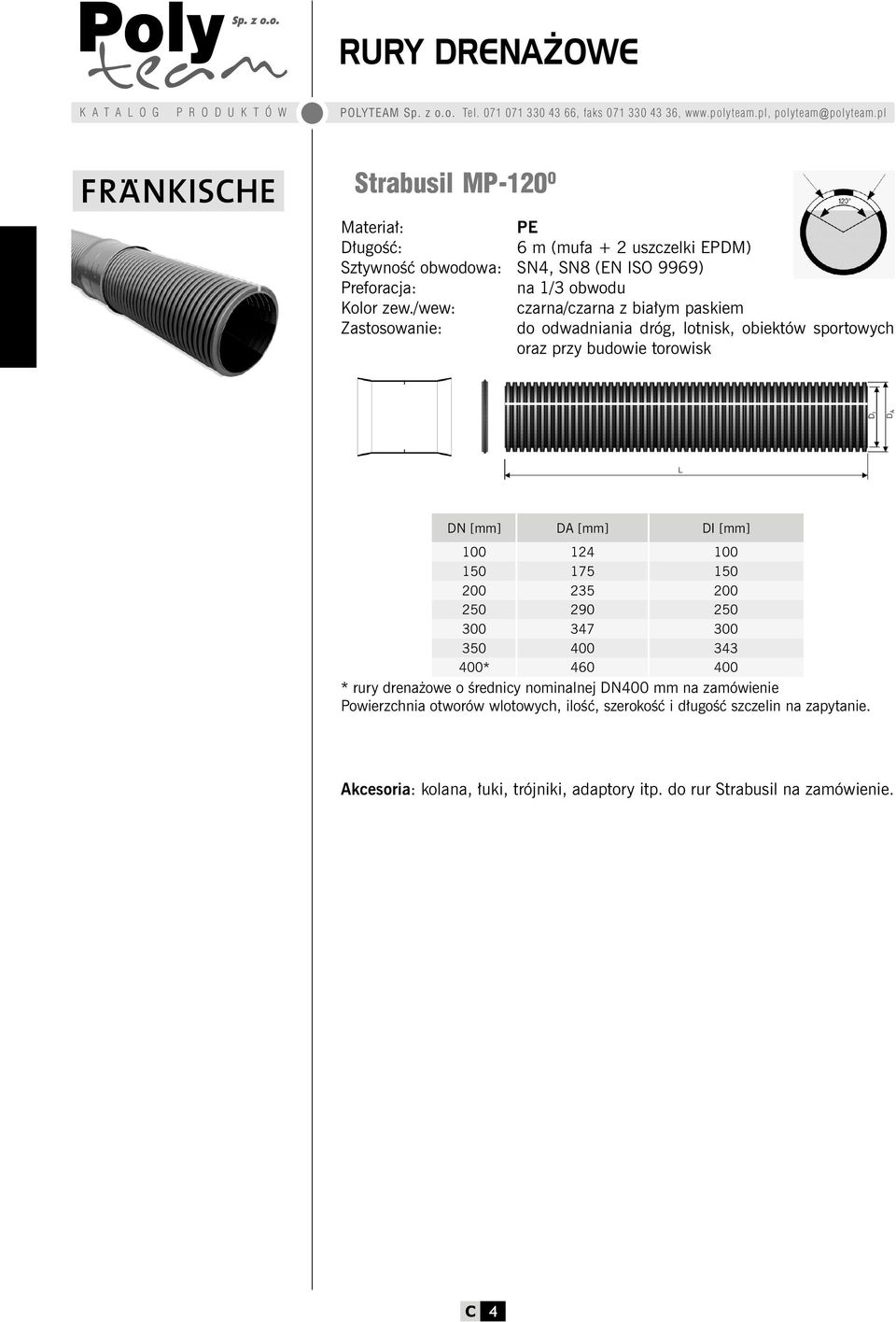

4 RURY DRENAŻOWE Strabusil MP-120 O 6 m (mufa + 2 uszczelki EPDM) Sztywność obwodowa: SN4, SN8 (EN ISO 9969) Preforacja: na 1/3 obwodu Kolor zew./wew: czarna/czarna z białym paskiem Zastosowanie: do odwadniania dróg, lotnisk, obiektów sportowych oraz przy budowie torowisk DN [mm] DA [mm] DI [mm] * * rury drenażowe o średnicy nominalnej DN400 mm na zamówienie Powierzchnia otworów wlotowych, ilość, szerokość i długość szczelin na zapytanie. Akcesoria: kolana, łuki, trójniki, adaptory itp. do rur Strabusil na zamówienie. 4

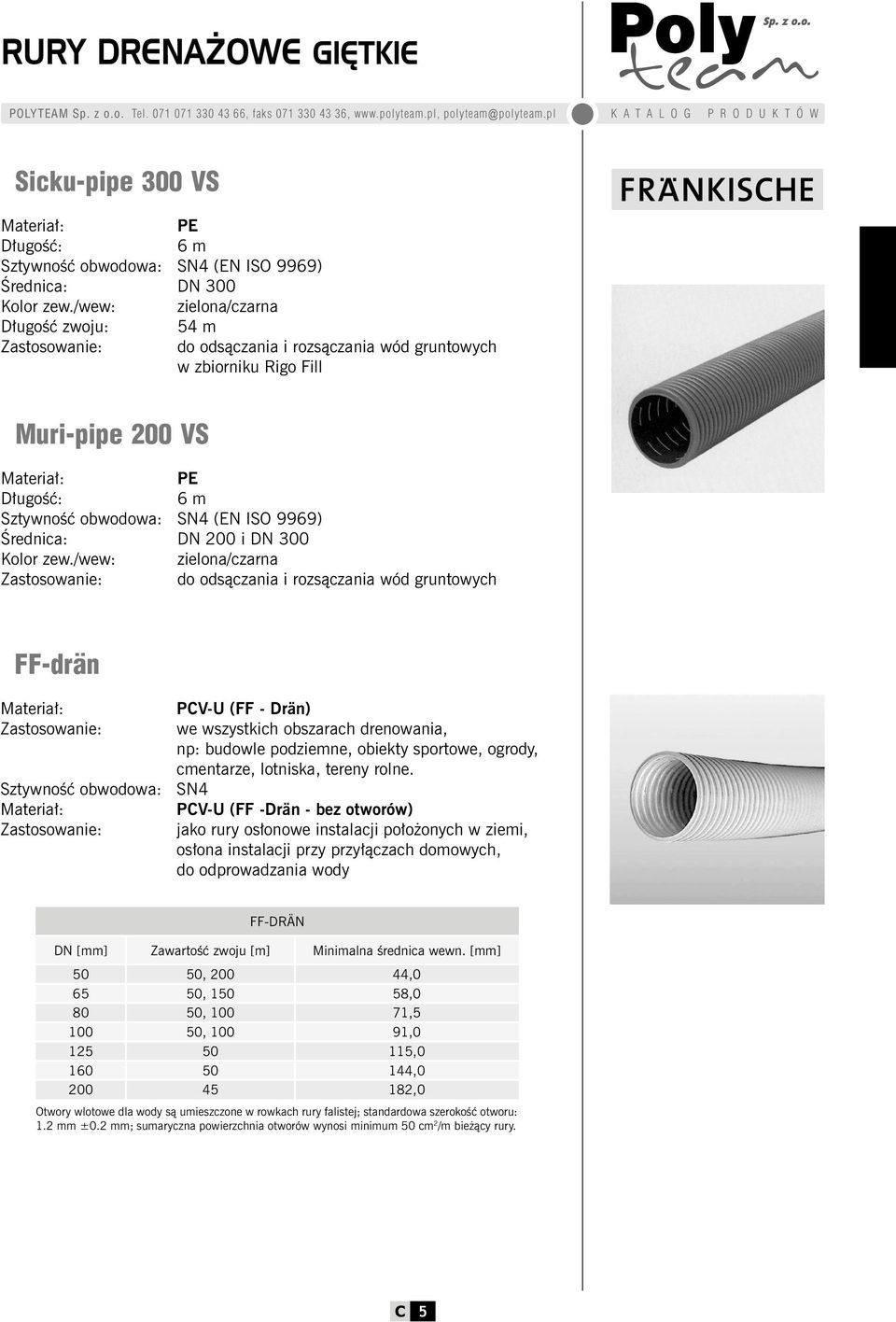

5 RURY DRENAŻOWE GIĘTKIE Sicku-pipe 300 VS 6 m Sztywność obwodowa: SN4 (EN ISO 9969) Średnica: DN 300 Kolor zew./wew: zielona/czarna Długość zwoju: 54 m Zastosowanie: do odsączania i rozsączania wód gruntowych w zbiorniku Rigo Fill Muri-pipe 200 VS 6 m Sztywność obwodowa: SN4 (EN ISO 9969) Średnica: DN 200 i DN 300 Kolor zew./wew: zielona/czarna Zastosowanie: do odsączania i rozsączania wód gruntowych FF-drän PV-U (FF - Drän) Zastosowanie: we wszystkich obszarach drenowania, np: budowle podziemne, obiekty sportowe, ogrody, cmentarze, lotniska, tereny rolne. Sztywność obwodowa: SN4 PV-U (FF -Drän - bez otworów) Zastosowanie: jako rury osłonowe instalacji położonych w ziemi, osłona instalacji przy przyłączach domowych, do odprowadzania wody FF-DRÄN DN [mm] Zawartość zwoju [m] Minimalna średnica wewn. [mm] 50 50, , , , , , , , , , ,0 Otwory wlotowe dla wody są umieszczone w rowkach rury falistej; standardowa szerokość otworu: 1.2 mm ±0.2 mm; sumaryczna powierzchnia otworów wynosi minimum 50 cm 2 /m bieżący rury. 5

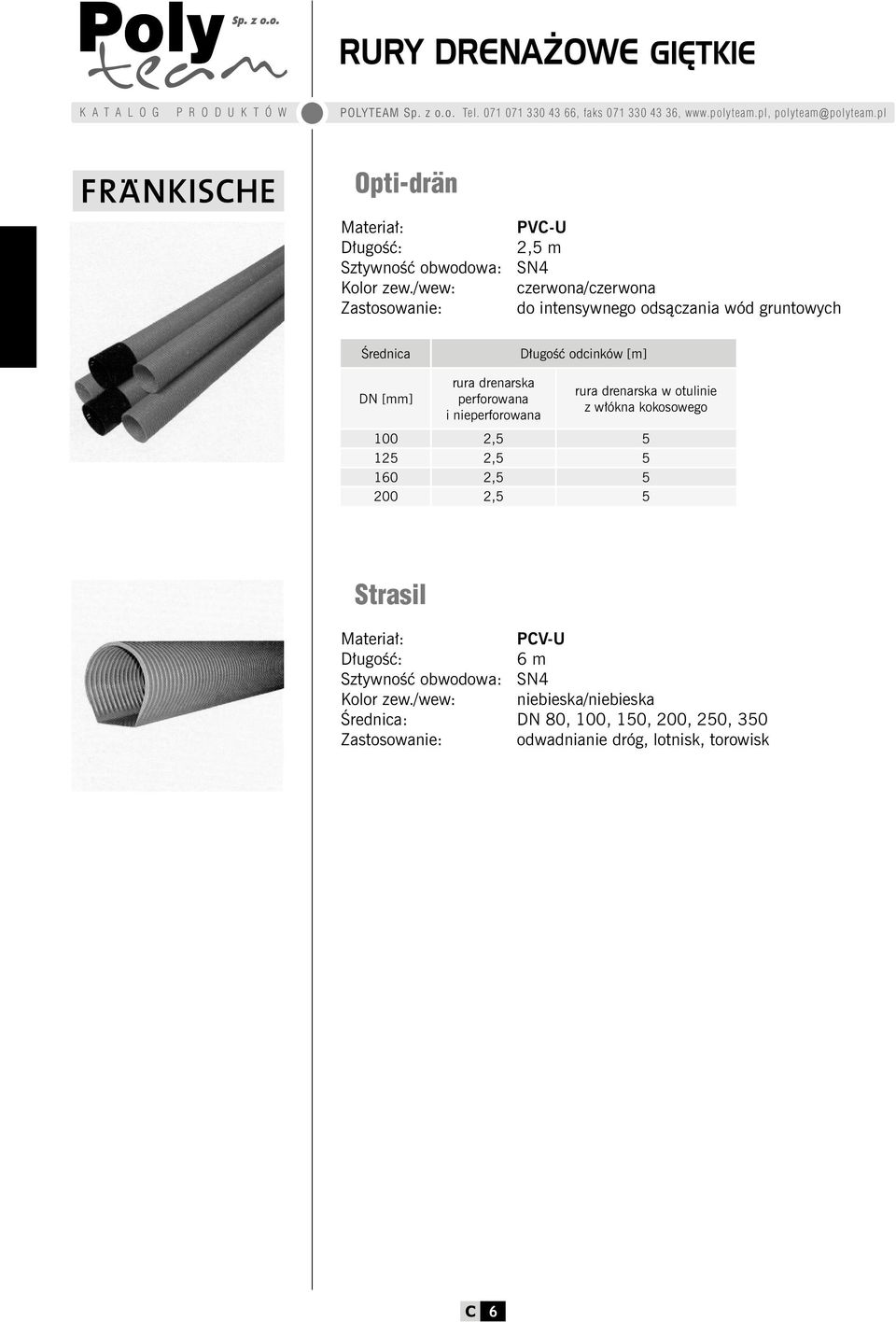

6 RURY DRENAŻOWE GIĘTKIE Opti-drän PV-U 2,5 m Sztywność obwodowa: SN4 Kolor zew./wew: czerwona/czerwona Zastosowanie: do intensywnego odsączania wód gruntowych Średnica Długość odcinków [m] DN [mm] rura drenarska perforowana i nieperforowana rura drenarska w otulinie z włókna kokosowego 100 2, , , ,5 5 Strasil PV-U 6 m Sztywność obwodowa: SN4 Kolor zew./wew: niebieska/niebieska Średnica: DN 80, 100, 150, 200, 250, 350 Zastosowanie: odwadnianie dróg, lotnisk, torowisk 6

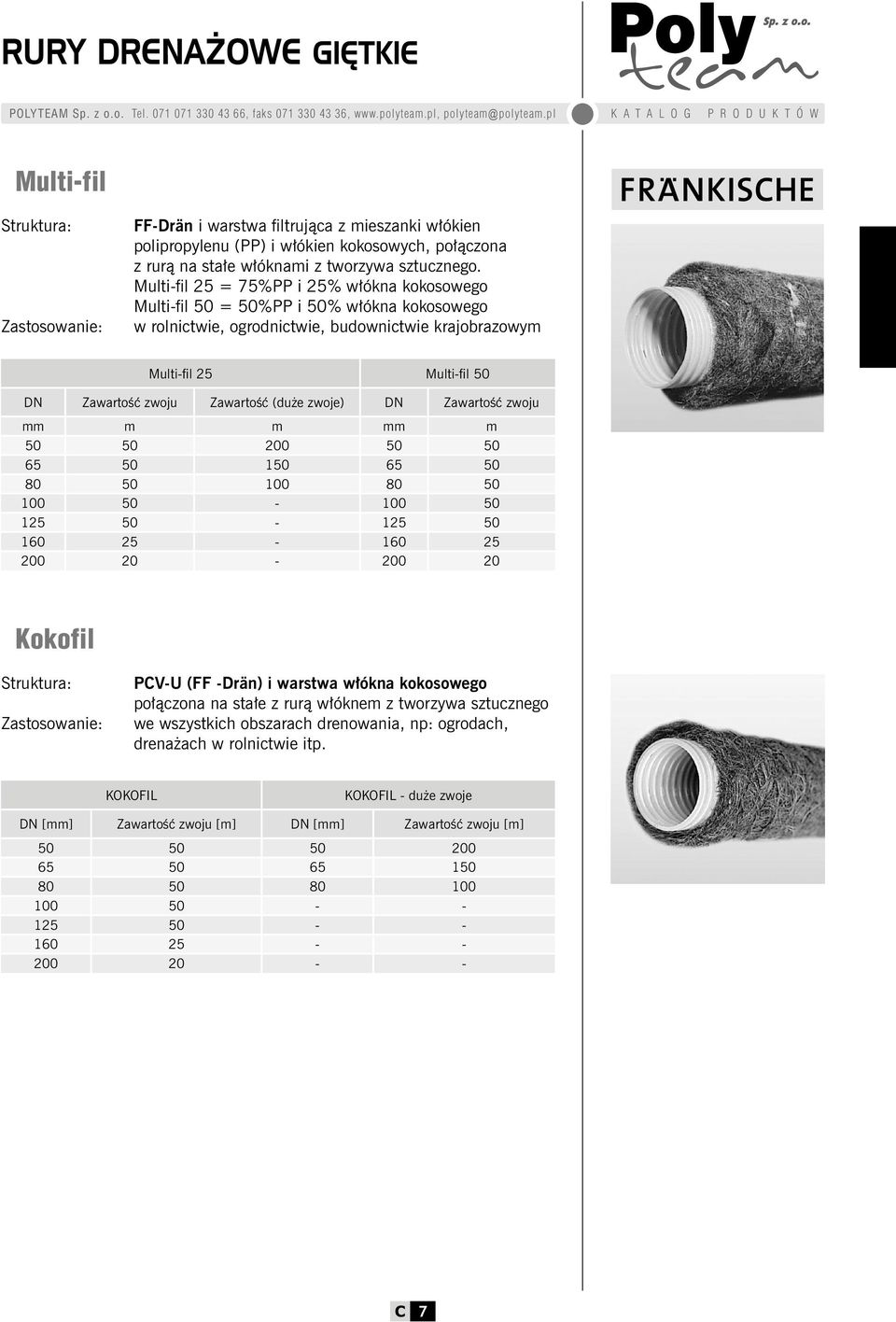

7 RURY DRENAŻOWE GIĘTKIE Multi-fil Struktura: Zastosowanie: FF-Drän i warstwa filtrująca z mieszanki włókien polipropylenu (PP) i włókien kokosowych, połączona z rurą na stałe włóknami z tworzywa sztucznego. Multi-fil 25 = 75%PP i 25% włókna kokosowego Multi-fil 50 = 50%PP i 50% włókna kokosowego w rolnictwie, ogrodnictwie, budownictwie krajobrazowym Multi-fil 25 Multi-fil 50 DN Zawartość zwoju Zawartość (duże zwoje) DN Zawartość zwoju mm m m mm m Kokofil Struktura: Zastosowanie: PV-U (FF -Drän) i warstwa włókna kokosowego połączona na stałe z rurą włóknem z tworzywa sztucznego we wszystkich obszarach drenowania, np: ogrodach, drenażach w rolnictwie itp. KOKOFIL KOKOFIL - duże zwoje DN [mm] Zawartość zwoju [m] DN [mm] Zawartość zwoju [m]

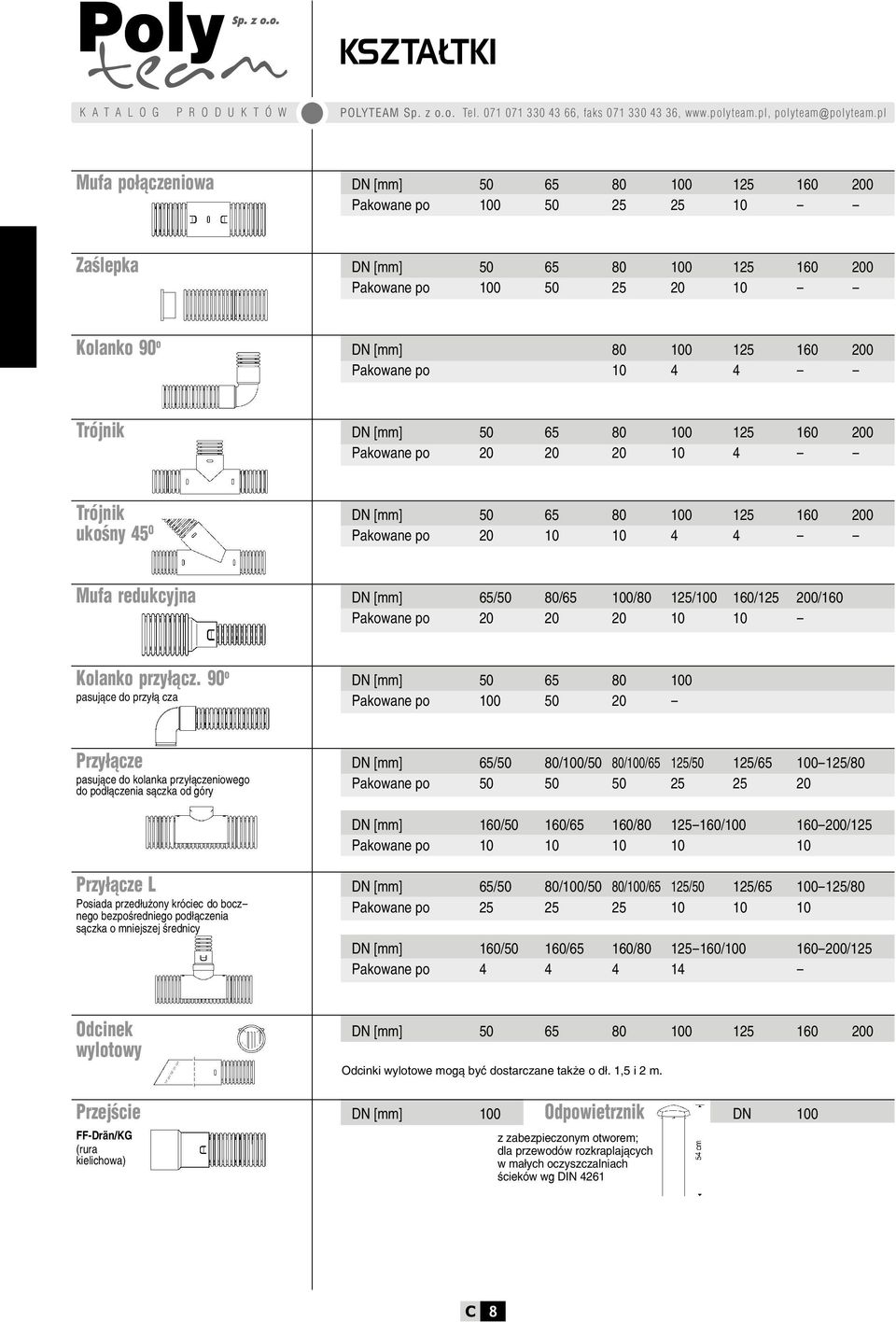

8 KSZTAŁTKI Mufa połączeniowa DN [mm] Pakowane po Zaślepka DN [mm] Pakowane po Kolanko 90 o DN [mm] Pakowane po Trójnik DN [mm] Pakowane po Trójnik DN [mm] ukośny 45 O Pakowane po Mufa redukcyjna DN [mm] 65/50 80/65 100/80 125/ / /160 Pakowane po Kolanko przyłącz. 90 o DN [mm] pasujące do przyłą cza Pakowane po Przyłącze DN [mm] 65/50 80/100/50 80/100/65 125/50 125/ /80 pasujące do kolanka przyłączeniowego Pakowane po do podłączenia sączka od góry DN [mm] 160/50 160/65 160/ / /125 Pakowane po Przyłącze L DN [mm] 65/50 80/100/50 80/100/65 125/50 125/ /80 Posiada przedłużony króciec do bocz- nego bezpośredniego podłączenia Pakowane po sączka o mniejszej średnicy DN [mm] 160/50 160/65 160/ / /125 Pakowane po Odcinek DN [mm] wylotowy Odcinki wylotowe mogą być dostarczane także o dł. 1,5 i 2 m. Przejście DN [mm] 100 Odpowietrznik DN 100 FF-Drän/KG (rura kielichowa) z zabezpieczonym otworem; dla przewodów rozkraplających w małych oczyszczalniach ścieków wg DIN
