1 projektowanie i wykonawstwo systemów audiowizualnych, nagłaśniających, DSO dystrybucja, instalacje i programowanie systemów sterowania PROJEKT WYKONAWCZY TEMAT: Wyposażenie AV auli, hali sportowej ADRES: Szkoła Podstawowa ul. Tadeusza Bora-Komorowskiego Bydgoszcz BRANŻA: Systemy audiowizualne STADIUM: Projekt wykonawczy FIRMA: AVprojekt ul. Rogowska Wrocław tel. / fax (7) avprojekt@avprojekt.com PROJEKTANT: mgr inż. Roman Marczak SPRAWDZAJĄCY: mgr inż. Paweł Barczyński Wrocław, styczeń 205 r.

2 SPIS TREŚCI Informacje porządkowe PRZEDMIOT I ZAKRES OPRACOWANIA 2 2 Opis systemów AUDIO-WIDEO AULA POMIESZCZENIE S System projekcji Oświetlenie sceniczne Obsługa urządzeń sterowanie systemem System podglądu sali, rejestracji obrazu NAGŁOŚNIENIE HALI SPORTOWEJ (POMIESZCZENIE H.0.22) Kolumny głośnikowe w hali sportowej Sterowanie systemem audio 6 3 Wytyczne DLA BRANŻYSTÓW BRANŻA ELEKTRYCZNA Aula (pomieszczenie S..09) Hala sportowa (pomieszczenie H.0.22) BRANŻA KONSTRUKCYJNO-BUDOWLANA I ARCHITEKTURA Aula (pomieszczenie S..09) Hala sportowa (pomieszczenie H.0.22) BRANŻA WENTYLACJI I KLIMATYZACJI 3.3. Aula (pomieszczenie S..09) 3.4 SIEĆ STRUKTURALNA 3.4. Aula (pomieszczenie S..09) 4 Wykaz LINII LINIE SYGNAŁOWE AV Aula (pomieszczenie S..09) Hala sportowa (pomieszczenie H.0.22) LINIE ZASILANIA I STEROWANIA ELEKTRYCZNEGO CZĘŚCI AV Aula (pomieszczenie S..09) Hala sportowa (pomieszczenie H.0.22) 4 5 Wykaz Urządzeń URZĄDZENIA I PRACE INSTALACYJNE DLA AULI S URZĄDZENIA I PRACE INSTALACYJNE DLA HALI SPORTOWEJ H Wykaz rysunków Wykaz ZAŁĄCZNIKÓW... 20

3 INFORMACJE PORZĄDKOWE. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wyposażenia w system audiowizualny dla auli (pomieszczenie S..09) oraz system nagłośnieniowy hali sportowej (pomieszczenie H.0.22) w budynku Szkoły Podstawowej w Bydgoszczy Program funkcjonalny dla auli zawiera: system projekcji na dużym ekranie, system nagłośnienia mowy oraz prezentacji multimedialnych, system oświetlenia scenicznego system zintegrowanego sterowania wyposażeniem audio-wideo, oświetleniem, Program funkcjonalny dla hali sportowej zawiera: - system nagłośnienia Przedstawiony w projekcie opis wyposażenia w systemy a/v stanowi propozycję rozwiązania opartą na wieloletnim doświadczeniu projektantów. Konfiguracja dopasowana jest do poszczególnych pomieszczeń i uwzględnia potrzeby Użytkownika. Opracowanie projektowe oparto na konkretnych wysokiej jakości urządzeniach co ma wpływ na końcową jakość systemów. W przypadku realizacji wyposażenia na drodze przetargu oferent może zaproponować inne urządzenia pod warunkiem zachowania standardu i parametrów urządzeń. Nie dopuszcza się stosowania zamienników, które mogą mieć wpływ na pogorszenie się jakości lub niezawodności realizowanych systemów. Każdorazowa zmiana wymaga uzgodnienia z Użytkownikiem i akceptacji projektanta systemu. 2

4 2 OPIS SYSTEMÓW AUDIO-WIDEO 2. Aula pomieszczenie S..09 Sala może pełnić różne funkcje i do nich dostosowano rozwiązania AV: Występy sceniczne: muzyczne, teatrzyki Spotkania, prezentacje multimedialne 2.. System projekcji Głównym elementem systemu projekcji będzie ekran elektryczny o wielkości obrazu 450cm x 28cm. Tubus ekranu zamontowany będzie do ściany przedniej, tuż pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 920x200px (WUXGA), w formacie 6:0. Ze względu na wielkość obrazu projektor multimedialny będzie miał 5000 ANSI lumenów. Urządzenie będzie zamontowane do sufitu właściwego za pomocą specjalnego uchwytu. Sterowanie ekranem i projektorem odbywać się będzie zdalnie przez centralny system sterowania Źródła prezentacji Projektor umożliwi prezentację multimedialną z kilku różnych źródeł audio-wideo: notebook użytkownika (lub inne źródło AV) podłączany do przyłącza ściennego PS w standardzie VGA + Audio lub HDMI (dźwięk + obraz). odtwarzacz Blu-ray, wyposażony w wyjście HDMI, umieszczony będzie w szafie rackowej w reżyserce S.2.. komputer technika znajdujący się w reżyserce S.2. Wybór źródła prezentacji dokonywany będzie zdalnie z poziomu systemu sterowania poprzez wybór opcji prezentacji na panelu dotykowym znajdującym się na scenie lub też z komputera technika. Sygnał wideo RGBHV z przyłącza PS jest przesyłany bezpośrednio do projektora. Sygnał HDMI z przyłącza PS trafia do reżyserki S System nagłaśniający System nagłaśniający będzie pełnił różne funkcje: 3

5 o o nagłośnienie prezentacji multimedialnych, wystąpień nagłośnienie teatrzyków, małych koncertów Dla występujących przewidziano 3 mikrofony bezprzewodowe (do ręki) oraz 4 mikrofony przewodowe. Z tyłu sceny przewidziano przyłącze ścienne PS2 wyposażone w 0 wejść mikrofonowych, 4 wejścia liniowe oraz 2 wyjścia liniowe. Przyłącze PS2 będzie połączone z przyłączem ściennym PS4 znajdującym się w reżyserce S.2. do którego będzie podłączony mikser analogowy. Nad sceną przewidziano także mikrofon odsłuchowy. Sercem systemu nagłaśniającego będzie w pełni programowalny procesor foniczny DSP. Procesor taki zastępuje szereg zaawansowanych urządzeń toru fonicznego jak miksery, matryce audio, układy antysprzężeniowe, korektory barw, limitery czy kompresory co zmniejsza koszt całego systemu i poszerza możliwości konfiguracyjne. Urządzenie posiada szereg wejść i wyjść konfigurowanych. Procesor będzie zaprogramowany na etapie instalacji systemu. Pracą procesora będzie zarządzał centralny system sterowania (regulacja głośności, przełączanie źródeł prezentacji). W torze fonicznym procesorów można zaprogramować odpowiednie korektory dźwięku zgodnie z wymogami producenta głośników. Do procesora będą podłączone źródła dźwięku (mikrofony bezprzewodowe, dźwięk z przyłącza PS, wyjście miksera analogowego). Do wyjścia procesora podłączony będzie wzmacniacz stereofoniczny, urządzenie rejestrujące audio oraz wejście komputera (do rejestracji AV). Dźwięk będzie realizowany w systemie stereofonicznym za pośrednictwem kolumn głośnikowych pełnopasmowych zamontowanych do ściany przedniej Oświetlenie sceniczne W auli przewidziano oświetlenie sceniczne. Na trawersie ponad sceną będzie umieszczonych 2 reflektorów PAR RGB wykonanych w technologii LED. Przed sceną przewidziano 2 ruchome głowy. Wszystkie urządzenia będą sterowane poprzez protokół DMX. W reżyserce S.2. przewidziano umieszczenie konsolety do sterowania oświetleniem. Podłączana ona będzie do przyłącza PS Obsługa urządzeń sterowanie systemem Celem zapewnienia łatwej obsługi zaawansowanego systemu audiowizualnego, zastosowano system zintegrowanego sterowania, który umożliwi sterowanie wyposażeniem audio-video oraz elektrycznym sali Urządzenia sterujące Podstawowym elementem sterującym dla osób w auli będzie przewodowy ekran dotykowy o przekątnej 4.3. Panel zamontowany będzie na ścianie tylnej. Oprócz tego możliwe będzie zarządzanie całym systemem AV poprzez komputer z odpowiednim oprogramowaniem znajdujący się w reżyserce S.2.. Układy graficzne ekranów opracowane będą na etapie instalacji i uruchomienia systemu. Za pośrednictwem każdego z nich można sterować poszczególnymi urządzeniami 4

6 (oświetleniem, projektorem, ekranem, bluray, nagłośnieniem, itp. oraz urządzeniami zgromadzonymi w szafie). Można będzie również uruchamiać sekwencje czynności - np. naciśnięcie na panelu pola ODTWARZANIE BLURAY spowoduje rozwinięcie się ekranu, rolet, zgaszenie świateł, załączenie wideoprojektora oraz rozpoczęcie odtwarzania w odtwarzaczu bluray Urządzenia zarządzające Głównym elementem zarządzającym systemem będzie jednostka centralna w pamięci której zaimplementowany będzie program obsługi systemu audiowizualnego sali. Z jednostką centralną umieszczoną w szafie rackowej współpracują moduły wykonawcze magistrali centralnego sterowania zamontowane w rozdzielni elektrycznej, odpowiedzialne za sterowanie oświetleniem, ekranami i zasilaniem projektorów. Standardowo jednostka centralna będzie zasilona na stałe i system będzie w stanie czuwania. Wszystkie urządzenia będą wyłączone, a uruchomienie systemu odbywać się będzie programowo przez panel dotykowy. Wyłączenie systemu również odbywać się będzie z poziomu panelu dotykowego lub komputera sterującego w reżyserce Sterowanie oświetleniem głównym w sali Do prawidłowej pracy systemu audiowizualnego pracującego w różnych trybach niezbędne jest dostosowanie warunków oświetlenia panującego w pomieszczeniu (pomieszczeniach) poprzez możliwość sterowania oświetleniem. Przy drzwiach wejściowych do pomieszczenia przewidziano w projekcie elektrycznym wyłączniki oświetlenia umożliwiające załączanie oświetlenie w określonym zakresie (pierwsze wejście do ciemnej sali, dla sprzątaczki itp.). Na etapie projektu elektrycznego niezbędna będzie ich integracja z projektem audiowizualnym. Sterowanie wyposażeniem elektrycznym odbywać się będzie: ) z poziomu ekranu dotykowego i komputera sterującego sceny świetlne, załączanie poszczególnych obwodów. 2) z wyłączników ściennych w zakresie do uzgodnienia (wyłączniki mogą sterować dowolnie wybranymi obwodami). Sterowanie oświetleniem będzie realizowane w systemie DALI System podglądu sali, rejestracji obrazu W auli przewidziano system podglądu składający się z kamery PTZ (umieszczonej na ścianie tylnej), sterownika kamery oraz systemu rejestracji w komputerze technika. Dzięki temu możliwa jest rejestracja materiału audio-wideo z wydarzeń odbywających się w auli. Do komputera będzie także trafiał sygnał audio procesora DSP. 5

7 2.2 Nagłośnienie hali sportowej (pomieszczenie H.0.22) Projekt systemu AV Szkoła Podstawowa w Bydgoszczy Hala sportowa ze względu na dużą kubaturę wymaga specjalizowanego nagłośnienia. System taki składa się z procesora zarządzającego strefami hali oraz zestawów głośnikowych zamontowanych w sposób zapewniający najwyższą z możliwych zrozumiałość mowy. Sercem systemu nagłaśniającego będzie nowoczesny w pełni programowalny procesor foniczny DSP. Procesor taki zastępuje szereg zaawansowanych urządzeń toru fonicznego jak miksery, matryce audio, układy antysprzężeniowe, korektory barw, limitery czy kompresory co zmniejsza koszt całego systemu i poszerza możliwości konfiguracyjne Kolumny głośnikowe w hali sportowej Do nagłośnienia płyty boiska przewidziano dwie specjalistyczne kolumny głośnikowe K, K2 o dobranej charakterystyce promieniowania: szerokiej w płaszczyźnie poziomej i wąskiej w płaszczyźnie pionowej. Kolumny głośnikowe zamontowane będą do ściany bocznej hali na specjalnych uchwytach (do słupów) Źródła dźwięku Do procesora dźwięku dołączone będą następujące źródła dźwięku: mikrofony bezprzewodowe 2szt. mikrofon nagłowny oraz mikrofon doręczny. Odbiorniki mikrofonów bezprzewodowych będą się znajdowały w szafie rackowej w pomieszczeniu nauczycieli WF-u (pomieszczenie H.0.9). Dla zapewnienia bezproblemowej pracy mikrofonów bezprzewodowych zastosowano dodatkowe anteny wraz z wzmacniaczami umieszczone na suficie hali sportowej. mikrofony przewodowe podłączane do przyłącza ściennego PS znajdującego się na ścianie bocznej odtwarzacz CD/mp3/Tuner umieszczony w szafie rackowej w pomieszczeniu H.0.9 dowolne źródło dźwięku podłączone do przyłącza ściennego PS znajdującego się na ścianie bocznej Sterowanie systemem audio W systemie nagłośnieniowym przewidziano tablet za pomocą którego będzie możliwe sterowanie procesorem DSP np. sterowanie głośnością i wyborem poszczególnych źródeł dźwięku. Układ graficzny ekranu dotykowego zostanie opracowany na etapie instalacji i uruchomienia systemu. Tablet z procesorem będzie łączył się za pomocą WiFi. W hali sportowej przewidziano dodatkowy punkt dostępowy zapewniający łączność bezprzewodową na całej powierzchni boiska. 6

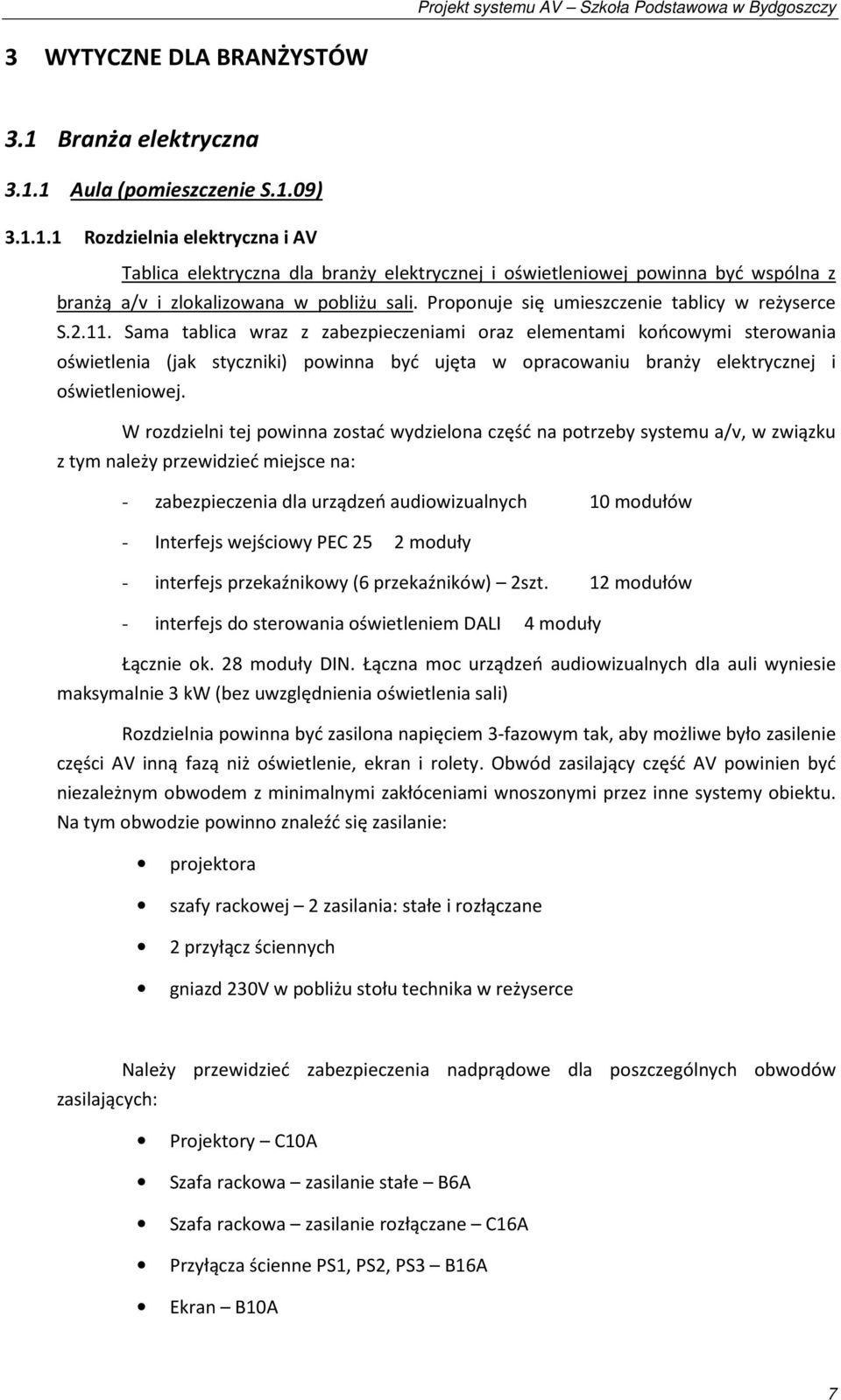

8 3 WYTYCZNE DLA BRANŻYSTÓW 3. Branża elektryczna 3.. Aula (pomieszczenie S..09) 3... Rozdzielnia elektryczna i AV Tablica elektryczna dla branży elektrycznej i oświetleniowej powinna być wspólna z branżą a/v i zlokalizowana w pobliżu sali. Proponuje się umieszczenie tablicy w reżyserce S.2.. Sama tablica wraz z zabezpieczeniami oraz elementami końcowymi sterowania oświetlenia (jak styczniki) powinna być ujęta w opracowaniu branży elektrycznej i oświetleniowej. W rozdzielni tej powinna zostać wydzielona część na potrzeby systemu a/v, w związku z tym należy przewidzieć miejsce na: - zabezpieczenia dla urządzeń audiowizualnych 0 modułów - Interfejs wejściowy PEC 25 2 moduły - interfejs przekaźnikowy (6 przekaźników) 2szt. 2 modułów - interfejs do sterowania oświetleniem DALI 4 moduły Łącznie ok. 28 moduły DIN. Łączna moc urządzeń audiowizualnych dla auli wyniesie maksymalnie 3 kw (bez uwzględnienia oświetlenia sali) Rozdzielnia powinna być zasilona napięciem 3-fazowym tak, aby możliwe było zasilenie części AV inną fazą niż oświetlenie, ekran i rolety. Obwód zasilający część AV powinien być niezależnym obwodem z minimalnymi zakłóceniami wnoszonymi przez inne systemy obiektu. Na tym obwodzie powinno znaleźć się zasilanie: projektora szafy rackowej 2 zasilania: stałe i rozłączane 2 przyłącz ściennych gniazd 230V w pobliżu stołu technika w reżyserce Należy przewidzieć zabezpieczenia nadprądowe dla poszczególnych obwodów zasilających: Projektory C0A Szafa rackowa zasilanie stałe B6A Szafa rackowa zasilanie rozłączane C6A Przyłącza ścienne PS, PS2, PS3 B6A Ekran B0A 7

9 Oświetlenie sceniczne C6A Linia zasilająca powinna posiadać stosowne zabezpieczenia różnicowoprądowe i przeciwprzepięciowe zgodnie z obowiązującymi przepisami Oświetlenie auli Dobór opraw i ich rozmieszczenie nie jest przedmiotem projektu a/v a projektu elektrycznego. Lampy powinny być podzielone na strefy/obwody ułatwiające właściwe podzielenie oświetlenia tak, aby wyłączyć światło padające bezpośrednio na ekran, a rozświetlić stopniowo audytorium sali. Strefy powinny być rozmieszczone poprzecznie do osi sali. W tablicy elektrycznej oświetlenia w każdym poprowadzonym obwodzie (regulowanym i włącz/wyłącz) należy zastosować stycznik sterujący o odpowiednim obciążeniu styków zasilany napięciem 230V. Każdy obwód elektryczny w strefie może być sterowany pojedynczymi stycznikami lub mogą być pogrupowane odpowiednio do mocy obciążeniowej obwodu. Sterowanie stycznikami odbywać się będzie poprzez moduł przekaźnikowy systemu sterowania Prowadzenie okablowania od oświetlenia auli Kable od zasilania każdego obwodu opraw należy sprowadzić do rozdzielni. Podobnie przewody sterujące od wyłączników ściennych również należy sprowadzić do rozdzielni. AV. Tam zostaną podłączone do modułów systemu sterowania przez wykonawcę systemu Sterowanie oświetleniem głównym Oświetlenie główne sterowane będzie z poziomu systemu sterowania oraz wyłączników ściennych ujętych w projekcie elektrycznym. Panel dotykowy oraz oprogramowanie na komputerze sterującym po zaprogramowaniu pozwolą na sterowanie scenami świetlnymi oraz poszczególnymi obwodami. Przy drzwiach wejściowych należy przewidzieć wyłączniki do załączenia oświetlenia niezbędnego do bezpiecznego poruszania się w sali. Łączniki wpięte będą do wejść sterujących bezpotencjałowych modułów oświetlenia. Do takiego wejścia możliwe podpinanie dowolnej ilości łączników, a sam włącznik może sterować kilkoma obwodami oświetlenia Obwody elektryczne gniazd zasilania 230V, zasilanie komputerów W niniejszym opracowaniu ujęto wyłącznie zasilanie obwodów systemu audiowizualnego niezbędne do jego prawidłowej pracy sterowanych z poziomu sterowników systemu. Gniazda przeznaczone do podłączania urządzeń audio-wideo (przy przyłączach sygnałowych i szafce a/v) nie powinny być użytkowane do innych celów. Gniazda zasilania 230V i gwarantowanego (sieci komputerowej) nie są przedmiotem niniejszego opracowania. 8

10 3..2 Hala sportowa (pomieszczenie H.0.22) Projekt systemu AV Szkoła Podstawowa w Bydgoszczy Hala sportowa wyposażona będzie w system nagłośnienia. Należy doprowadzić niezależne zasilanie przewidziane tylko dla systemu nagłośnienia z najbliższej rozdzielni i zabezpieczyć linię wg wytycznych: ) Zabezpieczenia: a. Nagłośnienie (szafa rackowa AV) różnicowo-nadprądowe typu B6A 30mA b. Przyłącze ścienne PS - różnicowo-nadprądowe typu B6A30mA 2) Obwody: a. Rozdzielnia gniazda zas.230v szafy AV > przewód typu YDY 3x2,5 b. Rozdzielnia gniazda zas.230v przy przyłączu PS na hali > przewód typu YDY 3x2,5 Maksymalna moc pobierana przez urządzenia AV wynosi 2 kw Do punktu dostępowego WiFi należy doprowadzić zasilanie 230V. 3.2 Branża konstrukcyjno-budowlana i architektura 3.2. Aula (pomieszczenie S..09) Ekran projekcyjny Ekran o szerokości 4.5m i wysokości 2.8m (powierzchnia projekcyjna). Ekran zamontowany będzie do ściany przedniej tuż pod sufitem podwieszanym. Ciężar ekranu z uchwytami ok. 80 kg. Rozmiar tubusu 46x20.2x9.5 cm (szer. x głęb. x wys.). Należy zapewnić wytrzymałość ściany lub przewidzieć podkonstrukcje (belki, poprzeczki dodatkowe, itp.) umożliwiające zawieszenie tubusu ekranu 2 punkty montażowe. UWAGA: Należy zwrócić uwagę na to, aby oś ekranu pokrywała się z osią projekcji z projektora osią sali. Należy zwrócić uwagę, aby nie prowadzić innych instalacji nad sufitem w obrębie ekranu Projektor lokalizacja, otwór projekcyjny Projektor będzie zamontowany do uchwytu montażowego mocowanego do sufitu właściwego i podwieszone pod sufitem akustycznym. Obiektyw projektora musi znajdować się w osi ekranu. Nie należy stosować elektronicznej korekcji (Keystone) pogarszającej jakość obrazu. Odległość projektora od ekranu powinna mieścić się w granicach od 6.75 do 9.9m (odległość od obiektywu do ekranu) Szafa na urządzenia AV Główna szafa z urządzeniami AV zlokalizowana będzie w pomieszczeniu S.2.. Znajdą się w niej wzmacniacze, odbiorniki mikrofonów bezprzewodowych, procesor DSP, odtwarzacz 9

11 Bluray, jednostka centralna systemu sterowania, deembeder, przełącznik HDMI, komputer, nadajnik HDMI po LAN Zestawy głośnikowe Kolumny głośnikowe do nagłośnienia połączonych sal mają wymiary: 38.8cm x 7.0cm x 23.7cm (wys. x szer. x głęb.). Ciężar pojedynczej kolumny to 20.4kg Oświetlenie sceniczne Reflektory PAR będą zamocowane do trawersu, który zawieszony będzie do sufitu właściwego przy wykorzystaniu stalowych linek. Ciężar pojedynczego reflektora PAR wynosi 2.2kg. Ruchome głowy (2 szt.) będą mocowane do sufitu właściwego pod sufitem akustycznym przy wykorzystaniu specjalnych uchwytów. Ciężar pojedynczego urządzenia wynosi kg Hala sportowa (pomieszczenie H.0.22) Zestawy głośnikowe Kolumny głośnikowe do nagłośnienia płyty boiska mają wymiary: 69.4cm x 7.0cm x 23.7cm (wys. x szer. x głęb.). Ciężar pojedynczej kolumny to 9.5kg. Kolumny montowane będą do słupów według rys. 3 na wysokości 3m (środek uchwytu) Anteny mikrofonów bezprzewodowych, punkt dostępowy WiFi lokalizacja, montaż Anteny mikrofonów bezprzewodowych (2szt.) należy zamocować w osi boiska pod sufitem podwieszanym do płatew drewnianych zgodnie z rysunkami. Wzmacniacze sygnału należy zamontować w stosunku do anten w odległości około /3 całkowitej długości trasy kablowej pomiędzy antenami a spliterem antenowym. Punkt dostępowy WiFi (szt.) należy zamontować na ścianie bocznej w pobliżu kolumny głośnikowej Przyłącze sygnałowe, montaż Na ścianie bocznej przewiduje się zamontowanie przyłącza, które wyposażone będzie w gniazda audio (2 x XLR oraz 2 x RCA), zasilania 230V niezbędne do podłączania urządzeń. 0

12 3.3 Branża wentylacji i klimatyzacji 3.3. Aula (pomieszczenie S..09) Prowadzenie kanałów wentylacji Przy prowadzeniu kanałów wentylacyjnych w przestrzeniu sufitowej sali oraz ścian należy uwzględnić lokalizację elementów konstrukcyjnych i montażowych (projektor, ekran) Wentylacja w miejscu montażu ekranu Powierzchnia projekcyjna wrażliwa jest na silniejszy nadmuch powietrza (działa jak żagiel), która może powodować falowanie ekranu lub odginanie go od pionowej płaszczyzny. W związku z tym należy uwzględnić w systemie wentylacji i klimatyzacji rozmieszczenie ekranu i tak dostosować lokalizację urządzeń wentylacyjnych, aby uniknąć bezpośredniego nadmuchu na ekran. 3.4 Sieć strukturalna 3.4. Aula (pomieszczenie S..09) Należy doprowadzić sieć strukturalną do pomieszczenia S..09 oraz S.2.. Doprowadzenie okablowania strukturalnego obiektu do tych pomieszczeń nie jest przedmiotem projektu av.

13 4 WYKAZ LINII Uwagi:. Okablowanie prowadzić: a. w ścianach sal w twardych rurach PCV podtynkowo oraz natynkowo w bruzdach pod okładzinami ściennymi; b. w przestrzeni stropowej w korytach metalowych (główne ciągi) oraz w rurach PCV natynkowo, c. w przestrzeni podestu natynkowo w rurach karbowanych peszel. d. dla głównych ciągów oraz przewodów wizyjnych i fonicznych stosować przekroje rur min mm; odejścia prowadzić w rurach o przekrojach mm. 2. Przy szafie AV zostawić rezerwę min. 400 cm kabla od miejsca wypustu. 3. Przy rozdzielni zostawić rezerwę 200 cm kabla. 4. Przy przyłączach zostawić rezerwę 00 cm. 5. W miejscu montażu projektora zostawić rezerwę 300cm licząc od poziomu sufitu akustycznego 6. W miejscach montażu głośników ściennych zostawić rezerwę 200 cm kabla. 7. W miejscu montażu wyłączników, sterowników i gniazd ściennych zostawić 50 cm rezerwy 8. Linie zasilające należy prowadzić w oddzielnych rurkach niż główne ciągi tras a/v. 4. Linie sygnałowe AV 4.. Aula (pomieszczenie S..09) L.p. Nazwa Skąd Dokąd Typ przewodu LVGA Przyłącze ścienne PS Komputer Przyłącze PS Projektor Projektor VGA Przyłącze PS Nadajnik LAN/HDMI RGBHV 2 LHDMI Przyłącze ścienne PS HDMI IN Nadajnik LAN/HDMI HDMI gotowy Przyłącze PS Szafa AV 3 LFVGA Przyłącze ścienne Audio Szafa AV Foniczny stereo Nadajnik LAN/HDMI Szafa AV 4 LLANHDMI Nadajnik LAN/HDMI Szafa AV CAT5 ekranowany Szafa AV Projektor 5 LRS Szafa AV Projektor RS232 sterujący 6 LHDBASET Szafa AV Projektor HDBASET 2xCAT5 ekranowany 2

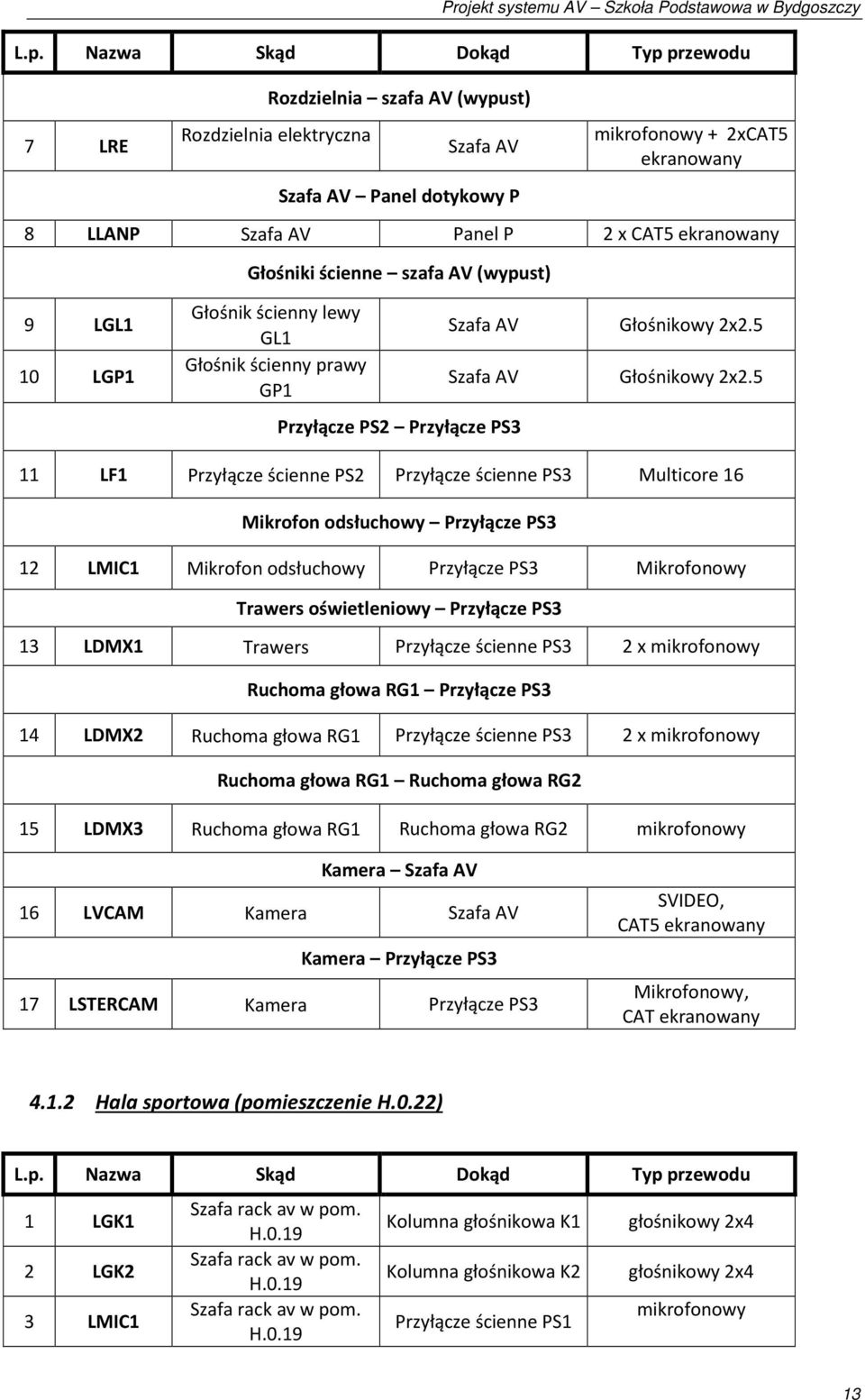

14 L.p. Nazwa Skąd Dokąd Typ przewodu 7 LRE Rozdzielnia szafa AV (wypust) Rozdzielnia elektryczna Szafa AV Szafa AV Panel dotykowy P mikrofonowy + 2xCAT5 ekranowany 8 LLANP Szafa AV Panel P 2 x CAT5 ekranowany Głośniki ścienne szafa AV (wypust) 9 LGL 0 LGP Głośnik ścienny lewy GL Głośnik ścienny prawy GP Przyłącze PS2 Przyłącze PS3 Szafa AV Głośnikowy 2x2.5 Szafa AV Głośnikowy 2x2.5 LF Przyłącze ścienne PS2 Przyłącze ścienne PS3 Multicore 6 Mikrofon odsłuchowy Przyłącze PS3 2 LMIC Mikrofon odsłuchowy Przyłącze PS3 Mikrofonowy Trawers oświetleniowy Przyłącze PS3 3 LDMX Trawers Przyłącze ścienne PS3 2 x mikrofonowy Ruchoma głowa RG Przyłącze PS3 4 LDMX2 Ruchoma głowa RG Przyłącze ścienne PS3 2 x mikrofonowy Ruchoma głowa RG Ruchoma głowa RG2 5 LDMX3 Ruchoma głowa RG Ruchoma głowa RG2 mikrofonowy Kamera Szafa AV 6 LVCAM Kamera Szafa AV Kamera Przyłącze PS3 7 LSTERCAM Kamera Przyłącze PS3 SVIDEO, CAT5 ekranowany Mikrofonowy, CAT ekranowany 4..2 Hala sportowa (pomieszczenie H.0.22) L.p. Nazwa Skąd Dokąd Typ przewodu LGK 2 LGK2 3 LMIC Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Kolumna głośnikowa K Kolumna głośnikowa K2 Przyłącze ścienne PS głośnikowy 2x4 głośnikowy 2x4 mikrofonowy 3

15 L.p. Nazwa Skąd Dokąd Typ przewodu 5 LMIC2 6 LF 7 LREZ 8 LANT 9 LANT2 0 LTP Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Szafa rack av w pom. H.0.9 Przyłącze ścienne PS Przyłącze ścienne PS Przyłącze ścienne PS Wzmacniacz antenowy na suficie Wzmacniacz antenowy na suficie hali Punkt dostępowy na ścianie bocznej mikrofonowy 2 x mikrofonowy 2 x FTP cat5e mikrofonowy RG8 RG8 2 x FTP CAT5 4.2 Linie zasilania i sterowania elektrycznego części AV 4.2. Aula (pomieszczenie S..09) L.p. Nazwa Skąd Dokąd Typ przewodu LZPS Rozdzielnia elektryczna Przyłącze PS YDY 3x2,5 2 LZPS2 Rozdzielnia elektryczna Przyłącze PS2 YDY 3x2,5 3 LZPS3 Rozdzielnia elektryczna Przyłącze PS3 YDY 3x2,5 4 LZPROJ Rozdzielnia elektryczna Projektor YDY 3x2,5 5 LZRACK Rozdzielnia elektryczna Gniazda szafy rackowej AV, stałe YDY 3x2,5 6 LZRACK2 Rozdzielnia elektryczna Gniazda szafy rackowej AV, rozłączane YDY 3x2,5 7 LZE Rozdzielnia elektryczna Ekran elektryczny YDY4x 8 LOS Rozdzielnia elektryczna Trawers oświetleniowy YDY 3x2,5 9 LOS2 Rozdzielnia elektryczna Ruchoma głowa RG YDY 3x,5 0 LOS3 Rozdzielnia elektryczna Ruchoma głowa RG2 YDY 3x,5 LZR Rozdzielnia elektryczna Rolety elektryczne YDY4x Hala sportowa (pomieszczenie H.0.22) L.p. Nazwa Skąd Dokąd Typ przewodu LZRACK Rozdzielnia elektryczna Szafa rack av w pom. Ss/0.07 YDY 3x,5 2 LZPD Rozdzielnia elektryczna Punkt dostępowy YDY 3x,5 WYKAZ ZALECANYCH PRZEWODÓW: - mikrofonowy: ProCAB MC305 4

16 - sterujący: LiYCY 4x0,4 w ekranie - foniczny stereo: ProCAB SIG 48 - wizyjny RGBHV: Percon VK500 - głośnikowy 2x4: ProCAB LS40 - Multicore 6: ProCAB MCM 6 - HDMI HDMI Prolink Futura - CAT 5 ekranowany - DRAKA FTP CAT 5e 5

17 5 WYKAZ URZĄDZEŃ UWAGA: Projekt techniczny oparty został na konkretnych urządzeniach i rozwiązaniach technologicznych. Przedstawione w tabeli urządzenia należy traktować jako wyznacznik do uzyskania założonego standardu wyposażenia sal w obiekcie. Ze względu na procedury przetargowe dopuszcza się stosowanie innych urządzeń, jednak ich stosowanie nie może pogarszać standardu zaprojektowanego systemu. W związku z tym należy dobierać urządzenia o parametrach nie gorszych niż urządzenia przedstawione w tabelce. Każdorazowa zmiana urządzeń wymaga aprobaty projektanta systemu. 5. Urządzenia i prace instalacyjne dla auli S..09 Lp. Wymagane parametry urządzenia Urządzenie spełniające parametry Ilość Urządzenia systemu prezentacji multimedialnej Projektor multimedialny LCD WUXGA 920x200 piks., jasność 5000 ANSI lm, żywotność lampy godzin Sony VPL-CH375 2 Uchwyt montażowy sufitowy, rura osłonowa na kable Uchwyt montażowy 3 4 Ekran elektryczny o powierzchni 450x28 cm napęd sterowany napięciem 230V, Przyłącze ścienne z gniazdami VGA+Audio, HDMI, w standardzie Mosaic AversScreen SOLAR z powierzchnią White Ice Wykonanie warsztatowe 5 Deembeder Audio Gefen GTV-HDMI-2-HDMIAUD 6 Extender HDMI, nadajnik, odbiornik GTB-HDBT-POL-BLK 7 Extender HDMI, nadajnik Gefen GTB-HDMI-3DTV-S 8 Przełącznik HDMI Gefen GTV-HDMI.3-44N 9 Odtwarzacz Bluray Pioneer BDP-70K 0 Komputer stacjonarny, karta wejściowa SVIDEO Monitor LCD DELL U242M Urządzenia systemu nagłośnienia Zestaw mikrofonu bezprzewodowego z nadajnikiem do ręki AKG WMS 470 Vocal Set D5 3 2 Mikrofon przewodowy do ręki Shure SM57 LCE 4 3 Statyw wysoki do mikrofonu Caymon CST25/B 7 4 Mikrofon odsłuchowy,ch-ka kardioidalna MX202W/C 5 Procesor programowalny do miksowania i matrycowania dźwięku w obu salach (miksowanie, przełączanie, regulacja głośności, filtry antysprzężeniowe itp.) Biamp Nexia CS 6 Wzmacniacz mocy stereo 2 x 650W/4Ohm Crown XLS Kolumna głośnikowa pełnopasmowa o kącie promieniowania 50 0 w płaszczyźnie poziomej z uchwytem JBL CBT 70J- + 70JE- 2 8 Przyłącze foniczne ścienne PS2 Wykonanie warsztatowe 6

18 9 Przyłącze foniczne ścienne PS3 Wykonanie warsztatowe 0 Mikser audio, 2 wejść mikrofonowych, 2 stereo Soundcraft MFXi2/2 Rejestrator audio Tascam SS-R00 Urządzenia systemu sterowania 2 Panel dotykowy 4.3 przewodowy, stołowy, matryca LCD 4.3 o rozdzielczości 800x480, 32-bit.głebia kolorów, podświetlanie LED, programowanie i komunikacja przez Ethernet, zasilanie PoE Jednostka centralna systemu sterowania; 2x RS232 dwukierunkowe, x RS485 dwukierunkowe, 8xIR/RS232 wyjście touchcue-5-b ipcue beta 3 Oprogramowanie sterujące pccue Standard 4 5 Interfejs komunikacji (rozdzielnia), wejście/wyjście xrs232, 2x RS485, montaż na szynie DIN Moduł przekaźnikowy (rozdzielnia); 6x wejścia serujące bezpotencjałowe, 6 wyjść przekaźnik. 230V/0A, LED wskaźniki stanu, 6 przycisków testowych, montaż na szynie DIN CUE PEC25 CUE PER60 (ekran, rolety, zasilanie szafy rack, światła on/off) 2 6 Moduł do sterowania oświetleniem w systemie DALI CUE PEF 50 7 Przełącznik sieci LAN 4-port, WIFI LinkSys Urządzenia systemu oświetlenia scenicznego Reflektor PAR RGB, DMX SHOWTEC Compact Par 7 Tri 2 2 Ruchoma głowa 75W, DMX SHOWTEC Phantom 75 LED Spot 2 3 Sterownik oświetlenia DMX SHOWTEC Showdesigner Uchwyt sufitowy Wykonanie warsztatowe 2 5 Trawers 6 Elementy montażowe 4 Urządzenia systemu podglądu sali Kamera PTZ Sony EVI-D90P/W 2 Sterownik kamery Sony RMBR300 Pozostałe elementy Wyposażenie rozdzielni (zabezpieczenia części av, styczniki sterujące) 2 Stojak/szafa na urządzenia Szafa rack typu ZPAS 24U 3 Okablowanie ruchome do szafki 4 Okablowanie teletechniczne przewody, rurki, uchwyty itp. 5 Montaż i uruchomienie montaż, podłączenie, lutowanie, oprogramowanie systemu sterowania, uruchomienie 7

19 5.2 Urządzenia i prace instalacyjne dla hali sportowej H.0.22 Lp. Wymagane parametry urządzenia Urządzenie spełniające parametry Ilość Urządzenia systemu nagłośnienia Kolumna głośnikowa o kącie promieniowania 50 0 w płaszczyźnie poziomej z uchwytem JBL CBT 70J- 2 2 Wzmacniacz stereo, 2 x 525W/4Ohm Crown XLS Zestaw mikrofonu bezprzewodowego z nadajnikiem do ręki Zestaw mikrofonu bezprzewodowego z nadajnikiem nagłownym AKG WMS 470 Vocal Set D5 AKG WMS 470 Sport Set 5 Splitter antenowy AKG spliter PS 4000 W + zasilacz AC-PSU2 6 Antena zewnętrzna mikrofonów bezprzewodowych AKG RA 4000 B/W 2 7 Wzmacniacz antenowy AKG AB4000 (BNC Connector) 2 8 Mikrofon przewodowy Shure SM58SE 2 9 Statyw do mikrofonu Caymon Caymon CST25/B 2 0 Odtwarzacz CD/MP3/RADIO Audac CMP30 Procesor programowalny do miksowania i matrycowania dźwięku w obu salach (miksowanie, przełączanie, regulacja głośności, filtry antysprzężeniowe itp.) Biamp Nexia CS 2 Tablet sterujący Dell Venue 8 Pro 3 Punkt dostępowy WiFi Asus Pozostałe elementy Wyposażenie rozdzielni (zabezpieczenia części av, styczniki sterujące) 2 Przyłącze sygnałowe podłogowe z wyposażeniem Legrand, standard Mosaic 3 Stojak/szafa na urządzenia Szafa rack typu ZPAS 24U 4 Okablowanie ruchome do szafki i stołu 5 Okablowanie teletechniczne przewody, rurki, uchwyty itp. 6 Montaż i uruchomienie montaż, podłączenie, lutowanie, oprogramowanie systemu sterowania, uruchomienie 8

20 6 WYKAZ RYSUNKÓW Nr rys. Nazwa rysunku Aula S rozmieszczenie urządzeń AV, rzut 2 Aula S rozmieszczenie urządzeń AV, przekrój 3 Reżyserka S..2 rozmieszczenie urządzeń AV - rzut 4 Hala sportowa H.0.22 rozmieszczenie urządzeń AV 5 Aula S..09 schemat blokowy systemu AV 6 Hala sportowa H.0.22 schemat blokowy systemu nagłośnienia 9

21 7 WYKAZ ZAŁĄCZNIKÓW Nr zał. Nazwa Analiza akustyczna nagłośnienia auli, hali sportowej 2 Specyfikacja techniczna urządzeń 20
