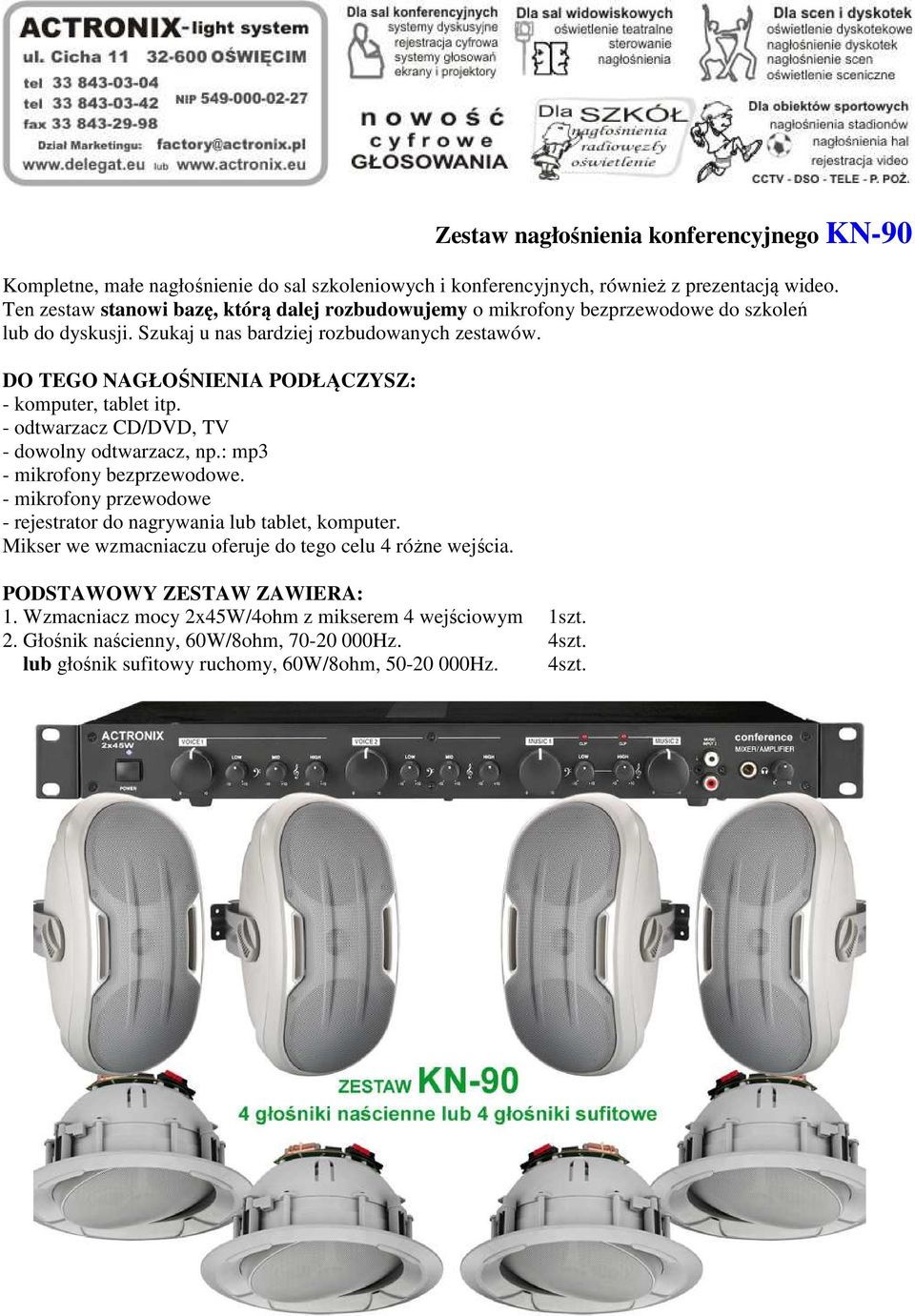

1 Zestaw nagłośnienia konferencyjnego KN-90 Kompletne, małe nagłośnienie do sal szkoleniowych i konferencyjnych, również z prezentacją wideo. Ten zestaw stanowi bazę, którą dalej rozbudowujemy o mikrofony bezprzewodowe do szkoleń lub do dyskusji. Szukaj u nas bardziej rozbudowanych zestawów. DO TEGO NAGŁOŚNIENIA PODŁĄCZYSZ: - komputer, tablet itp. - odtwarzacz CD/DVD, TV - dowolny odtwarzacz, np.: mp3 - mikrofony bezprzewodowe. - mikrofony przewodowe - rejestrator do nagrywania lub tablet, komputer. Mikser we wzmacniaczu oferuje do tego celu 4 różne wejścia. PODSTAWOWY ZESTAW ZAWIERA: 1. Wzmacniacz mocy 2x45W/4ohm z mikserem 4 wejściowym 1szt. 2. Głośnik naścienny, 60W/8ohm, Hz. 4szt. lub głośnik sufitowy ruchomy, 60W/8ohm, Hz. 4szt.

DO TEGO NAGŁOŚNIENIA PODŁĄCZYSZ: - komputer, tablet itp. - odtwarzacz CD/DVD, TV - dowolny odtwarzacz, np.: mp3 - mikrofony bezprzewodowe.

2 Ten zestaw nie wymaga jakiejś specjalnej wiedzy i kwalifikacji przy jego montażu i uruchomieniu. Zawsze pomagamy telefonicznie w zrozumieniu spraw technicznych, choć dalej staramy się zawrzeć niezbędne informacje i porady. Dołożymy materiały instalacyjne. Zadzwoń, zapytaj - zawsze odpowiemy. Na naszych stronach oferujemy ten i inne (mocniejsze) nagłośnienia wraz z zestawami mikrofonowymi. WERSJE GŁOŚNIKÓW w tym zestawie. Oferowany zestaw dostarczamy w różnych wersjach głośników (w tej samej cenie): Wersję z głośnikami naściennymi 4szt. a do tego wzmacniacz z mikserem lub Wersję z głośnikami sufitowymi ruchomymi 4szt. do tego wzmacniacz z mikserem lub Wersję z głośnikami sufitowymi 2szt. i głośnikami naściennymi 2szt. do tego wzmacniacz z mikserem Oferowane głośniki to tylko przykład, można wybrać zupełnie inne głośniki a nawet kolumny domowe. WERSJE MOCY i ZASTOSOWAŃ: 1. W każdym z powyższych zestawów, można zmniejszyć ilość głośników do 2szt. wówczas wzmacniacz wydziela mniejszą moc. 2. Wersja pełna (4 głośniki) wystarcza do sali o szerokości 4-6m i długości do 10m. 3. Wersja pomniejszona (2 głośniki) wystarcza do sali o szerokości 4-5m i długości do 8m. To oczywiście daleko uproszczone oszacowania. Przed sprzedażą pomagamy wybrać wersję. 4. Zestaw pomniejszony (2 głośniki) może służyć jako sprzęt pomocniczy (multimedialny) do odtwarzania plików audio-wideo na ekranie. NAGŁOŚNIENIE POSZERZONE O MIKROFONY. Ten zestaw jest najmniejszym nagłośnieniem, które oferujemy również jako bardziej rozbudowane i mocniejsze systemy. Każde z tych nagłośnień poszerzamy w ofertach o różnego rodzaju zestawy mikrofonowe. Tam gdzie chodzi tylko o szkolenia, wystarczą dwa mikrofony, natomiast tam, gdzie wchodzi w grę dyskusja należy stosować większą ilość mikrofonów lub systemy dyskusyjne bezprzewodowe lub przewodowe. Jak wspomniano wyżej, ten zestaw to tylko podstawa do nagłośnienia. Jeśli potrzebujesz pełnego zestawu z mikrofonami, mamy takie oferty. WZMACNIACZ i URZĄDZENIA ODTWARZAJĄCE. Przy obciążeniu dwoma głośnikami, wzmacniacz wydziela moc 2x30Wrms. Przy obciążeniu czterema głośnikami, wzmacniacz wydziela moc 2x45Wrms (2x100Wmax.). We wzmacniaczu wbudowano mały mikser, który pozwala na jednoczesne mówienie i odtwarzanie muzyki. Do wzmacniacza można również podłączyć dowolny rejestrator audio. Zestaw można wykorzystywać również do transmisji z systemów dyskusyjnych, lub może służyć jako nagłośnienie prezentacyjne (dodatkowe) w salach, gdzie już jest nagłośnienie. GŁOŚNIKI w zestawie pełnym (z 4szt.) Dwa z czterech głośników naściennych montujemy pomiędzy obszarem dla prelegenta a słuchaczami. Można oczywiście powiesić je na ścianie frontowej (za prelegentem), ale trzeba liczyć się z możliwością powstawania sprzężeń z mikrofonem. Wówczas sprzęt trzeba precyzyjniej wyregulować. Dwa pozostałe głośniki montujemy w połowie pozostałej przestrzeni. Czoło głośników zawsze kieruj w stronę środka obszaru, które mają nagłośnić (od frontu do połowy sali). Dwa pozostałe głośniki traktuj jak przedłużenie nagłośnienia i montuj w połowie sali i tutaj tak samo skieruj ich czoła na środek drugiego obszaru nagłaśnianego. Powstanie nagłośnienie z dwoma obszarami: od frontu do środka i od środka do końca sali. Nigdy nie montuj głośników w czterech rogach sali - to bzdura - z przodu widzisz - z tyłu słyszysz. Poza tym fale dźwiękowe z głośników pracują przeciw sobie, co powoduje zawirowania dźwięku. O ile głośniki naścienne montujemy na ścianach bocznych o tyle głośniki sufitowe powinny być odsunięte od ścian bocznych min. 1m.

Na naszych stronach oferujemy ten i inne (mocniejsze) nagłośnienia wraz z zestawami mikrofonowymi. WERSJE GŁOŚNIKÓW w tym zestawie.

3 Potraktuj nagłośnienie jak światło, wymaga to też wyczucia, dużo zależy również od elementów architektury wnętrza. Przyślij nam zdjęcia sali, poradzimy i będzie dobrze. Jeśli posiadasz tylko dwa głośniki to powieś je jak najbliżej pierwszej linii słuchaczy. Jeśli to nagłośnienie z dwoma głośnikami ma służyć tylko do odtwarzania muzyki, to można powiesić je na ścianie frontowej w rogach sali lub po lewej/prawej stronie ekranu. Głośniki zasilamy przewodem głośnikowym lub zwykłym min. 2x1,5mm.kw. Jeżeli stosujemy powiększoną ilość głośników (2x2), łączymy je równolegle (po 2) a zasilamy kablem głośnikowym lub 2x2,5mm.kw. Pamiętaj też o fazie łączenia głośników (zawsze jednakowe bieguny - tzw. plus umowny) PARAMETRY TECHNICZNE SKŁADNIKÓW ZESTAWU. WZMACNIACZ KONFERENCYJNY Z WBUDOWANYM MIKSEREM Podstawowe parametry. moc: 2x45Wrms/4Ω, 2x30Wrms/8Ω, pasmo przenoszenia: 20Hz Hz. wejścia liniowe: 2 stereofoniczne, gniazda: 2xRCA z tyłu urządzenia, 1xRCA na płycie czołowej wejścia mikrofonowe: 2 symetryczne, gniazda: 2x Jack 6,3mm. regulacja charakterystyki dla wejść liniowych: wspólna, 2-punktowa regulacja charakterystyki dla wejść mikrofonowych: dla każdego wejścia oddzielna, 3-punktowa wyjście głośnikowe: zaciski sprężynowe wyjścia: 2 stereo, gniazda 2xRCA z regulacją poziomu sygnału. wyjścia do nagrywania: stereo, gniazdo RCA, wyjście słuchawkowe: stereo Jack 6,3mm z regulacją. wskaźnik wysterowania: dioda LED (clip) zasilanie: 230V/50-60Hz/220VA, wymiary: 432x52x275mm, 1U waga: 3,5kg.

Jeśli to nagłośnienie z dwoma głośnikami ma służyć tylko do odtwarzania muzyki, to można powiesić je na ścianie frontowej w rogach sali lub po lewej/prawej stronie ekranu.

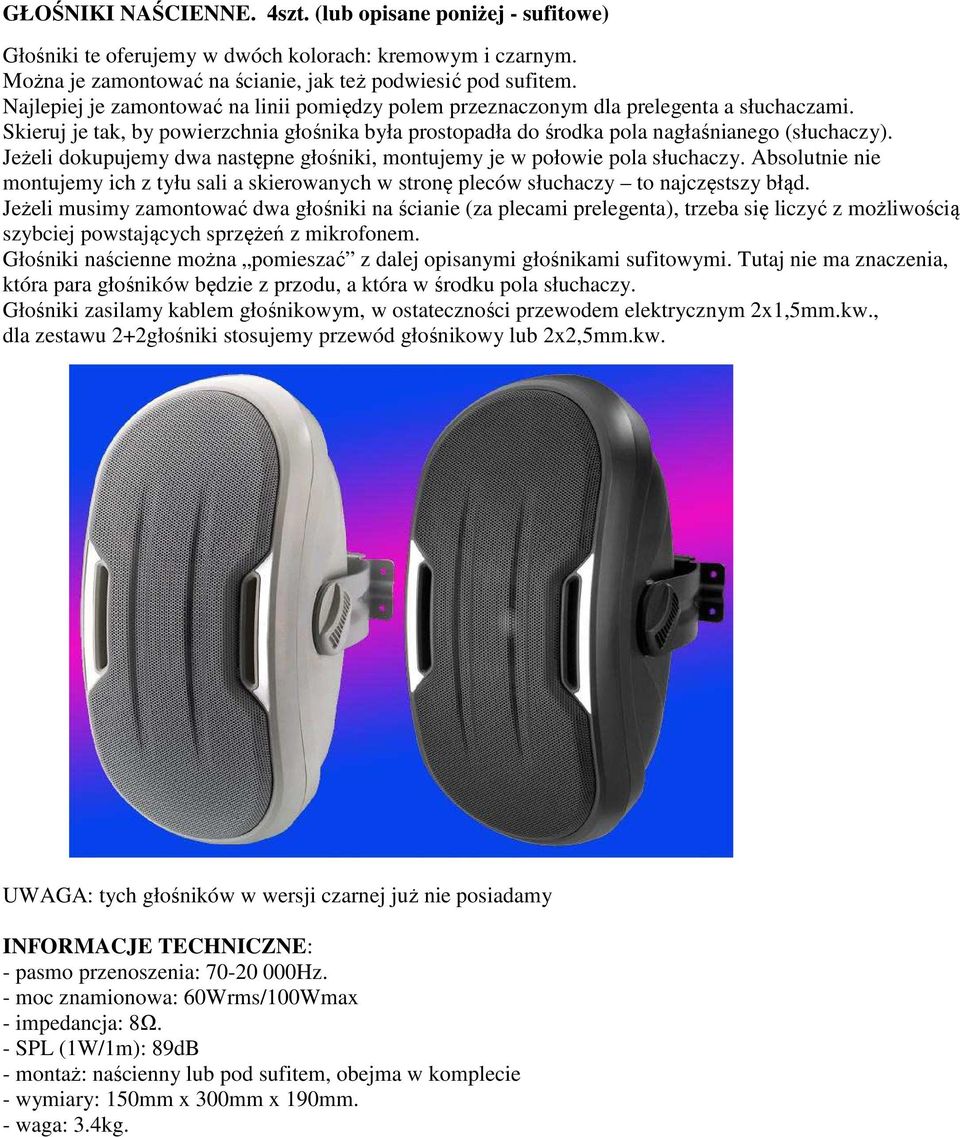

4 GŁOŚNIKI NAŚCIENNE. 4szt. (lub opisane poniżej - sufitowe) Głośniki te oferujemy w dwóch kolorach: kremowym i czarnym. Można je zamontować na ścianie, jak też podwiesić pod sufitem. Najlepiej je zamontować na linii pomiędzy polem przeznaczonym dla prelegenta a słuchaczami. Skieruj je tak, by powierzchnia głośnika była prostopadła do środka pola nagłaśnianego (słuchaczy). Jeżeli dokupujemy dwa następne głośniki, montujemy je w połowie pola słuchaczy. Absolutnie nie montujemy ich z tyłu sali a skierowanych w stronę pleców słuchaczy to najczęstszy błąd. Jeżeli musimy zamontować dwa głośniki na ścianie (za plecami prelegenta), trzeba się liczyć z możliwością szybciej powstających sprzężeń z mikrofonem. Głośniki naścienne można pomieszać z dalej opisanymi głośnikami sufitowymi. Tutaj nie ma znaczenia, która para głośników będzie z przodu, a która w środku pola słuchaczy. Głośniki zasilamy kablem głośnikowym, w ostateczności przewodem elektrycznym 2x1,5mm.kw., dla zestawu 2+2głośniki stosujemy przewód głośnikowy lub 2x2,5mm.kw. UWAGA: tych głośników w wersji czarnej już nie posiadamy INFORMACJE TECHNICZNE: - pasmo przenoszenia: Hz. - moc znamionowa: 60Wrms/100Wmax - impedancja: 8Ω. - SPL (1W/1m): 89dB - montaż: naścienny lub pod sufitem, obejma w komplecie - wymiary: 150mm x 300mm x 190mm. - waga: 3.4kg.

Jeżeli dokupujemy dwa następne głośniki, montujemy je w połowie pola słuchaczy. Absolutnie nie montujemy ich z tyłu sali a skierowanych w stronę pleców słuchaczy to najczęstszy błąd.

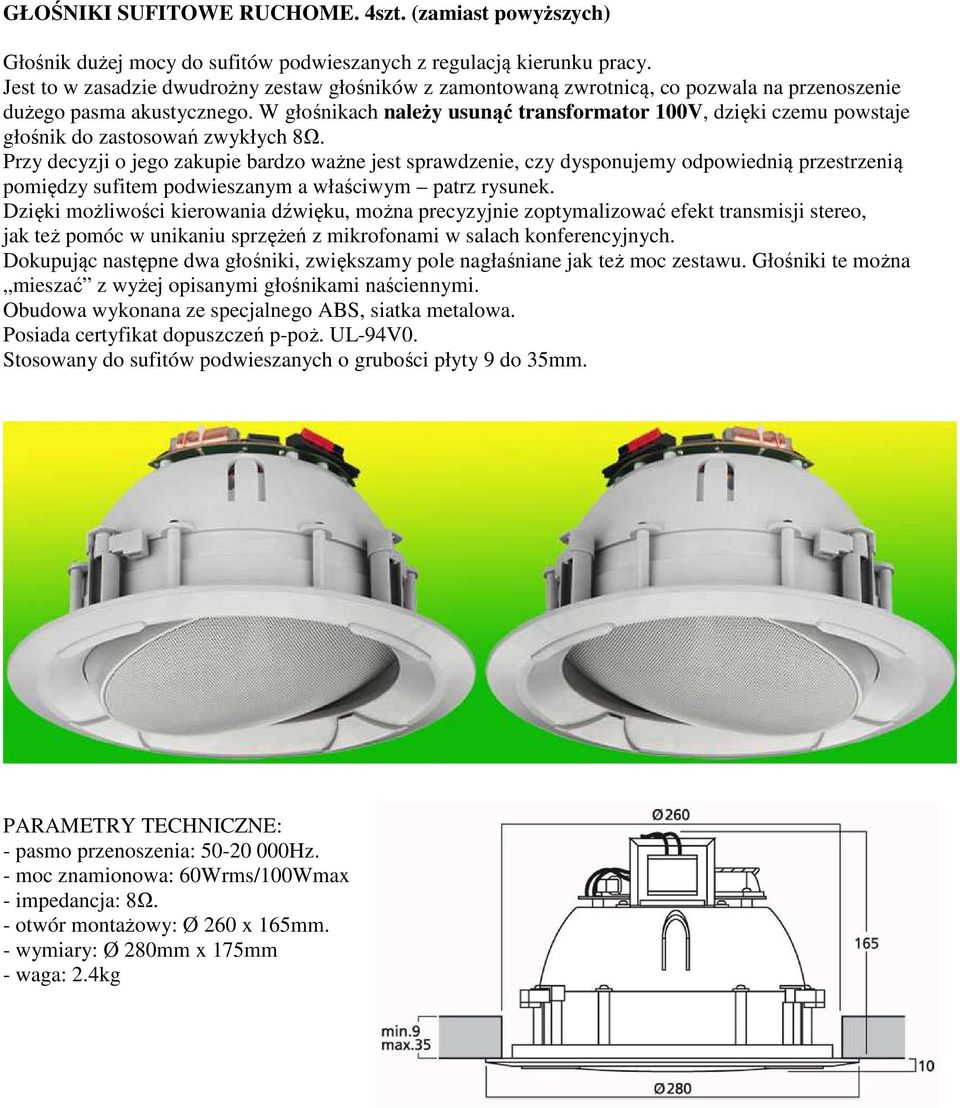

5 GŁOŚNIKI SUFITOWE RUCHOME. 4szt. (zamiast powyższych) Głośnik dużej mocy do sufitów podwieszanych z regulacją kierunku pracy. Jest to w zasadzie dwudrożny zestaw głośników z zamontowaną zwrotnicą, co pozwala na przenoszenie dużego pasma akustycznego. W głośnikach należy usunąć transformator 100V, dzięki czemu powstaje głośnik do zastosowań zwykłych 8Ω. Przy decyzji o jego zakupie bardzo ważne jest sprawdzenie, czy dysponujemy odpowiednią przestrzenią pomiędzy sufitem podwieszanym a właściwym patrz rysunek. Dzięki możliwości kierowania dźwięku, można precyzyjnie zoptymalizować efekt transmisji stereo, jak też pomóc w unikaniu sprzężeń z mikrofonami w salach konferencyjnych. Dokupując następne dwa głośniki, zwiększamy pole nagłaśniane jak też moc zestawu. Głośniki te można mieszać z wyżej opisanymi głośnikami naściennymi. Obudowa wykonana ze specjalnego ABS, siatka metalowa. Posiada certyfikat dopuszczeń p-poż. UL-94V0. Stosowany do sufitów podwieszanych o grubości płyty 9 do 35mm. PARAMETRY TECHNICZNE: - pasmo przenoszenia: Hz. - moc znamionowa: 60Wrms/100Wmax - impedancja: 8Ω. - otwór montażowy: Ø 260 x 165mm. - wymiary: Ø 280mm x 175mm - waga: 2.4kg

W głośnikach należy usunąć transformator 100V, dzięki czemu powstaje głośnik do zastosowań zwykłych 8Ω.
