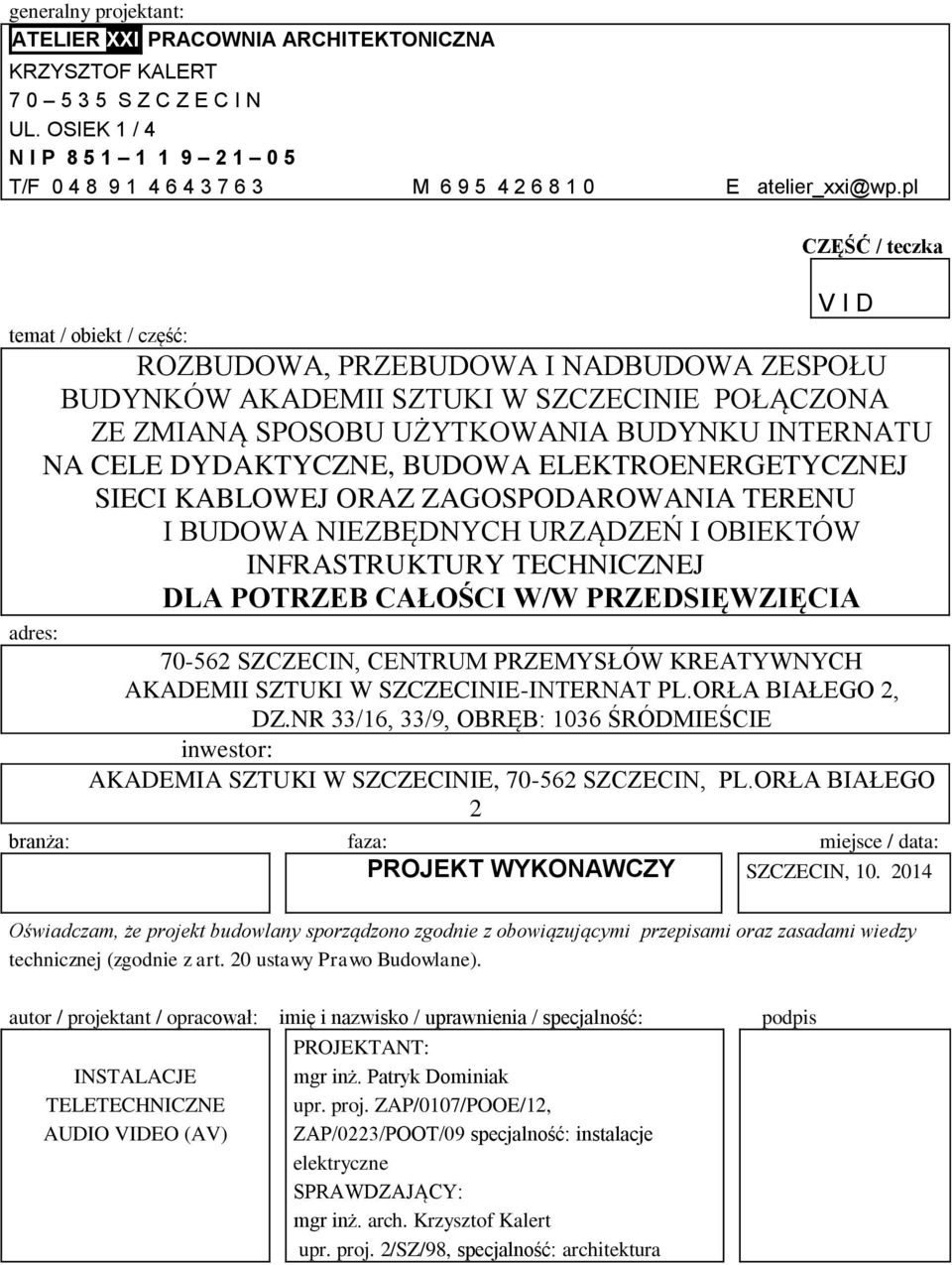

1 generalny projektant: ATELIER XXI PRACOWNIA ARCHITEKTONICZNA KRZYSZTOF KALERT S Z C Z E C I N UL. OSIEK 1 / 4 N I P T/F M E atelier_xxi@wp.pl CZĘŚĆ / teczka V I D temat / obiekt / część: ROZBUDOWA, PRZEBUDOWA I NADBUDOWA ZESPOŁU BUDYNKÓW AKADEMII SZTUKI W SZCZECINIE POŁĄCZONA ZE ZMIANĄ SPOSOBU UŻYTKOWANIA BUDYNKU INTERNATU NA CELE DYDAKTYCZNE, BUDOWA ELEKTROENERGETYCZNEJ SIECI KABLOWEJ ORAZ ZAGOSPODAROWANIA TERENU I BUDOWA NIEZBĘDNYCH URZĄDZEŃ I OBIEKTÓW INFRASTRUKTURY TECHNICZNEJ DLA POTRZEB CAŁOŚCI W/W PRZEDSIĘWZIĘCIA adres: SZCZECIN, CENTRUM PRZEMYSŁÓW KREATYWNYCH AKADEMII SZTUKI W SZCZECINIE-INTERNAT PL.ORŁA BIAŁEGO 2, DZ.NR 33/16, 33/9, OBRĘB: 1036 ŚRÓDMIEŚCIE inwestor: AKADEMIA SZTUKI W SZCZECINIE, SZCZECIN, PL.ORŁA BIAŁEGO 2 branża: faza: miejsce / data: PROJEKT WYKONAWCZY SZCZECIN, Oświadczam, że projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (zgodnie z art. 20 ustawy Prawo Budowlane). autor / projektant / opracował: imię i nazwisko / uprawnienia / specjalność: podpis INSTALACJE TELETECHNICZNE AUDIO VIDEO (AV) PROJEKTANT: mgr inż. Patryk Dominiak upr. proj. ZAP/0107/POOE/12, ZAP/0223/POOT/09 specjalność: instalacje elektryczne SPRAWDZAJĄCY: mgr inż. arch. Krzysztof Kalert upr. proj. 2/SZ/98, specjalność: architektura

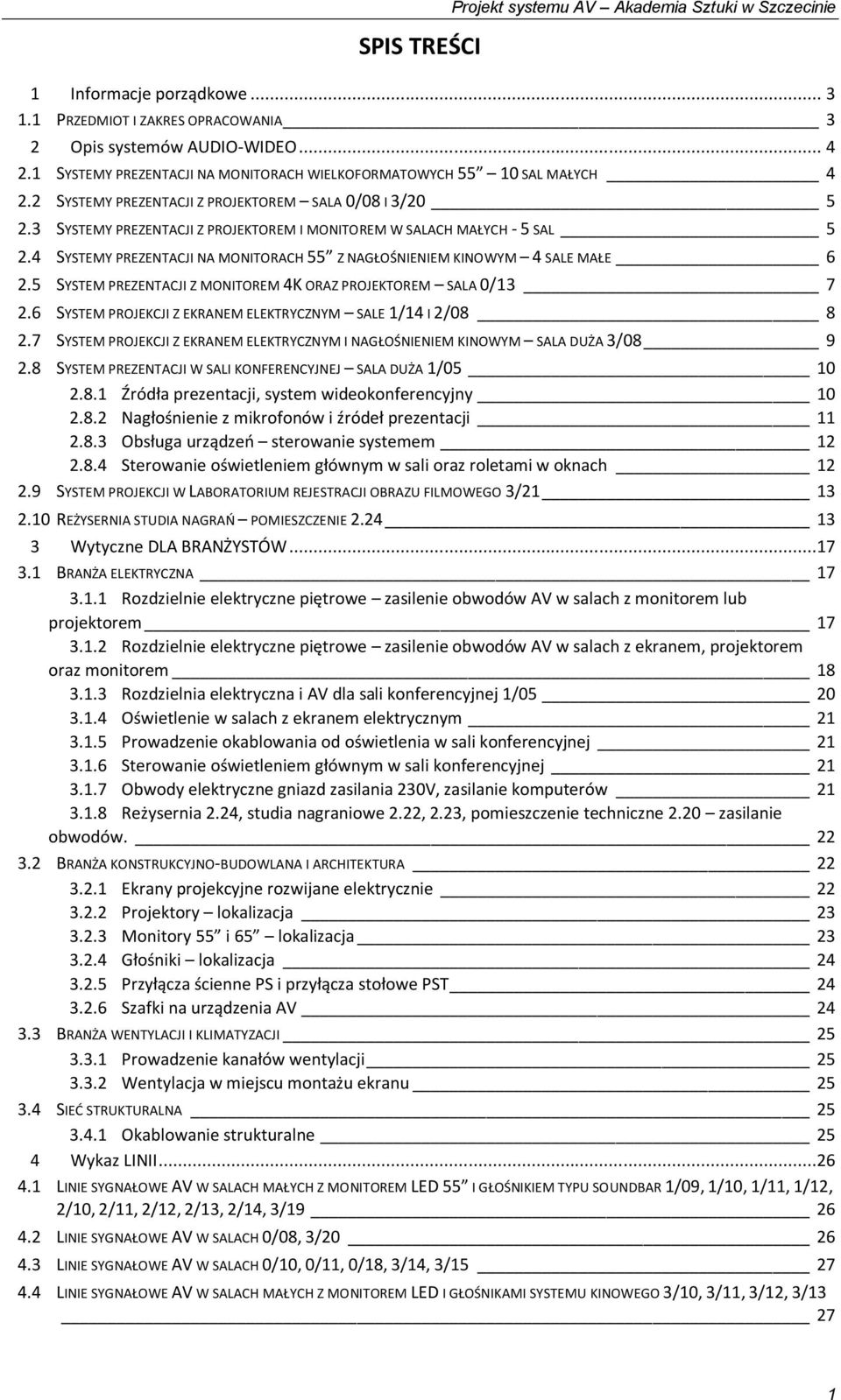

2 SPIS TREŚCI Projekt systemu AV Akademia Sztuki w Szczecinie 1 Informacje porządkowe PRZEDMIOT I ZAKRES OPRACOWANIA 3 2 Opis systemów AUDIO-WIDEO SYSTEMY PREZENTACJI NA MONITORACH WIELKOFORMATOWYCH SAL MAŁYCH SYSTEMY PREZENTACJI Z PROJEKTOREM SALA 0/08 I 3/ SYSTEMY PREZENTACJI Z PROJEKTOREM I MONITOREM W SALACH MAŁYCH - 5 SAL SYSTEMY PREZENTACJI NA MONITORACH 55 Z NAGŁOŚNIENIEM KINOWYM 4 SALE MAŁE SYSTEM PREZENTACJI Z MONITOREM 4K ORAZ PROJEKTOREM SALA 0/ SYSTEM PROJEKCJI Z EKRANEM ELEKTRYCZNYM SALE 1/14 I 2/ SYSTEM PROJEKCJI Z EKRANEM ELEKTRYCZNYM I NAGŁOŚNIENIEM KINOWYM SALA DUŻA 3/ SYSTEM PREZENTACJI W SALI KONFERENCYJNEJ SALA DUŻA 1/ Źródła prezentacji, system wideokonferencyjny Nagłośnienie z mikrofonów i źródeł prezentacji Obsługa urządzeń sterowanie systemem Sterowanie oświetleniem głównym w sali oraz roletami w oknach SYSTEM PROJEKCJI W LABORATORIUM REJESTRACJI OBRAZU FILMOWEGO 3/ REŻYSERNIA STUDIA NAGRAŃ POMIESZCZENIE Wytyczne DLA BRANŻYSTÓW BRANŻA ELEKTRYCZNA Rozdzielnie elektryczne piętrowe zasilenie obwodów AV w salach z monitorem lub projektorem Rozdzielnie elektryczne piętrowe zasilenie obwodów AV w salach z ekranem, projektorem oraz monitorem Rozdzielnia elektryczna i AV dla sali konferencyjnej 1/ Oświetlenie w salach z ekranem elektrycznym Prowadzenie okablowania od oświetlenia w sali konferencyjnej Sterowanie oświetleniem głównym w sali konferencyjnej Obwody elektryczne gniazd zasilania 230V, zasilanie komputerów Reżysernia 2.24, studia nagraniowe 2.22, 2.23, pomieszczenie techniczne 2.20 zasilanie obwodów BRANŻA KONSTRUKCYJNO-BUDOWLANA I ARCHITEKTURA Ekrany projekcyjne rozwijane elektrycznie Projektory lokalizacja Monitory 55 i 65 lokalizacja Głośniki lokalizacja Przyłącza ścienne PS i przyłącza stołowe PST Szafki na urządzenia AV BRANŻA WENTYLACJI I KLIMATYZACJI Prowadzenie kanałów wentylacji Wentylacja w miejscu montażu ekranu SIEĆ STRUKTURALNA Okablowanie strukturalne 25 4 Wykaz LINII LINIE SYGNAŁOWE AV W SALACH MAŁYCH Z MONITOREM LED 55 I GŁOŚNIKIEM TYPU SOUNDBAR 1/09, 1/10, 1/11, 1/12, 2/10, 2/11, 2/12, 2/13, 2/14, 3/ LINIE SYGNAŁOWE AV W SALACH 0/08, 3/ LINIE SYGNAŁOWE AV W SALACH 0/10, 0/11, 0/18, 3/14, 3/ LINIE SYGNAŁOWE AV W SALACH MAŁYCH Z MONITOREM LED I GŁOŚNIKAMI SYSTEMU KINOWEGO 3/10, 3/11, 3/12, 3/

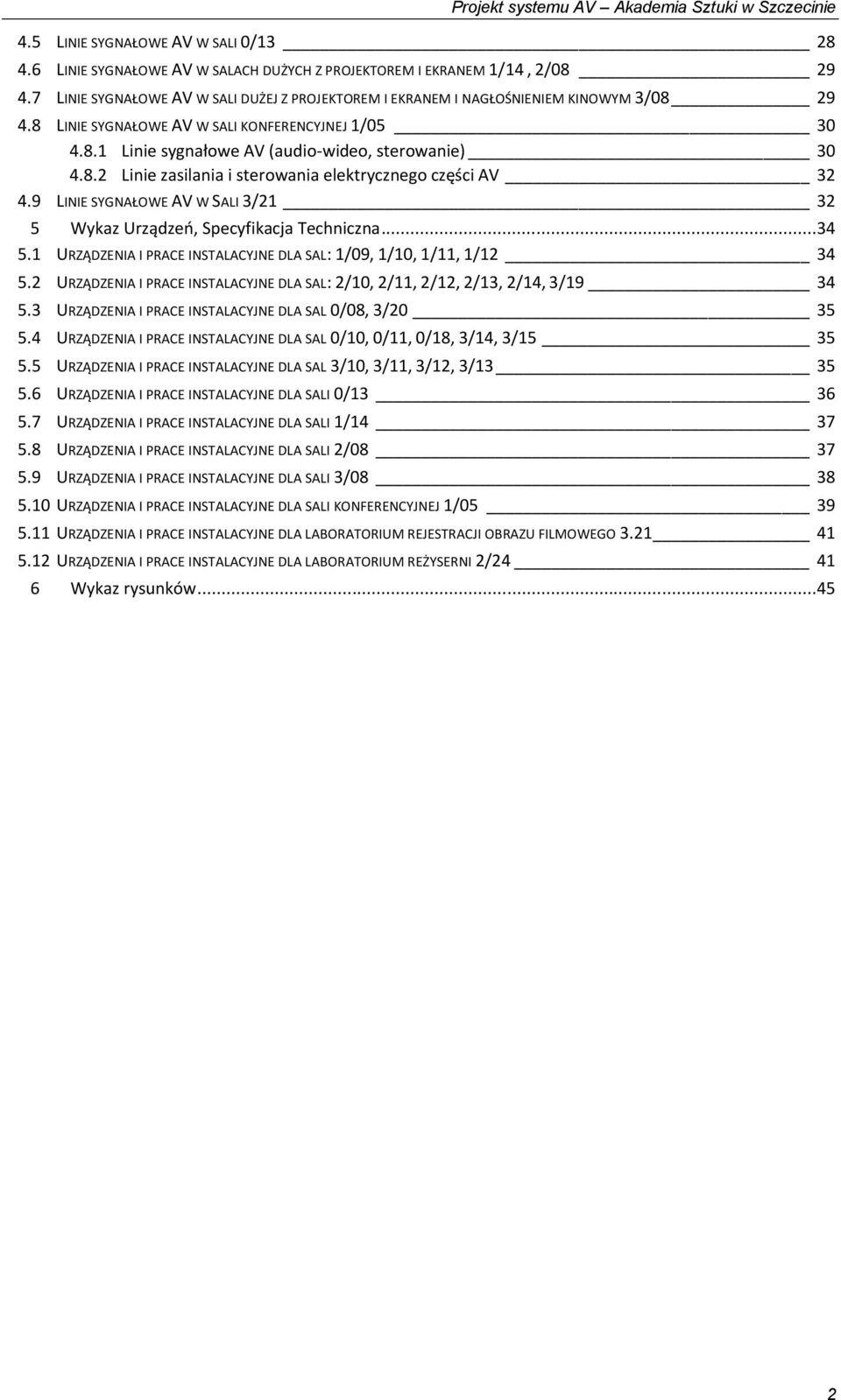

3 4.5 LINIE SYGNAŁOWE AV W SALI 0/ LINIE SYGNAŁOWE AV W SALACH DUŻYCH Z PROJEKTOREM I EKRANEM 1/14, 2/ LINIE SYGNAŁOWE AV W SALI DUŻEJ Z PROJEKTOREM I EKRANEM I NAGŁOŚNIENIEM KINOWYM 3/ LINIE SYGNAŁOWE AV W SALI KONFERENCYJNEJ 1/ Linie sygnałowe AV (audio-wideo, sterowanie) Linie zasilania i sterowania elektrycznego części AV LINIE SYGNAŁOWE AV W SALI 3/ Wykaz Urządzeń, Specyfikacja Techniczna URZĄDZENIA I PRACE INSTALACYJNE DLA SAL: 1/09, 1/10, 1/11, 1/ URZĄDZENIA I PRACE INSTALACYJNE DLA SAL: 2/10, 2/11, 2/12, 2/13, 2/14, 3/ URZĄDZENIA I PRACE INSTALACYJNE DLA SAL 0/08, 3/ URZĄDZENIA I PRACE INSTALACYJNE DLA SAL 0/10, 0/11, 0/18, 3/14, 3/ URZĄDZENIA I PRACE INSTALACYJNE DLA SAL 3/10, 3/11, 3/12, 3/ URZĄDZENIA I PRACE INSTALACYJNE DLA SALI 0/ URZĄDZENIA I PRACE INSTALACYJNE DLA SALI 1/ URZĄDZENIA I PRACE INSTALACYJNE DLA SALI 2/ URZĄDZENIA I PRACE INSTALACYJNE DLA SALI 3/ URZĄDZENIA I PRACE INSTALACYJNE DLA SALI KONFERENCYJNEJ 1/ URZĄDZENIA I PRACE INSTALACYJNE DLA LABORATORIUM REJESTRACJI OBRAZU FILMOWEGO URZĄDZENIA I PRACE INSTALACYJNE DLA LABORATORIUM REŻYSERNI 2/ Wykaz rysunków

4 1 INFORMACJE PORZĄDKOWE 1.1 Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest dokumentacja projektowa obejmująca wyposażenie w systemy audiowizualne pomieszczeń Akademii Sztuki w Szczecinie. Zakresem wyposażenia objęte są sale przewidziane do prowadzenia zajęć dydaktycznych, seminaryjnych, laboratoriów czy konferencyjnych. Wyposażenie dopasowane zostało do wymagań i potrzeb infrastruktury szkoleniowej i różni się w zależności od przewidywanej funkcji sali. Ogólny program funkcjonalny: system projekcji na dużym ekranie z użyciem projektora (sale duże) projekcja na monitorze wielkoformatowym (sale mniejsze), system nagłośnienia mowy oraz prezentacji multimedialnych, system zintegrowanego sterowania wyposażeniem audio-wideo, oświetleniem (tylko sale konferencyjne) system wideokonferencyjny (tylko sale konferencyjne) system nagłośnienia reżyserni oraz studiów nagraniowych Przedstawiony w projekcie opis wyposażenia w system a/v stanowi propozycję rozwiązania opartą na wieloletnim doświadczeniu projektantów. Konfiguracja dopasowana jest do pomieszczeń i uwzględnia potrzeby Użytkownika. Przedmiot zamówienia dotyczy jedynie wykonania prac, określonych w projekcie wykonawczym jako Etap I. Etap II stanowi odrębny przedmiot zamówienia. 3

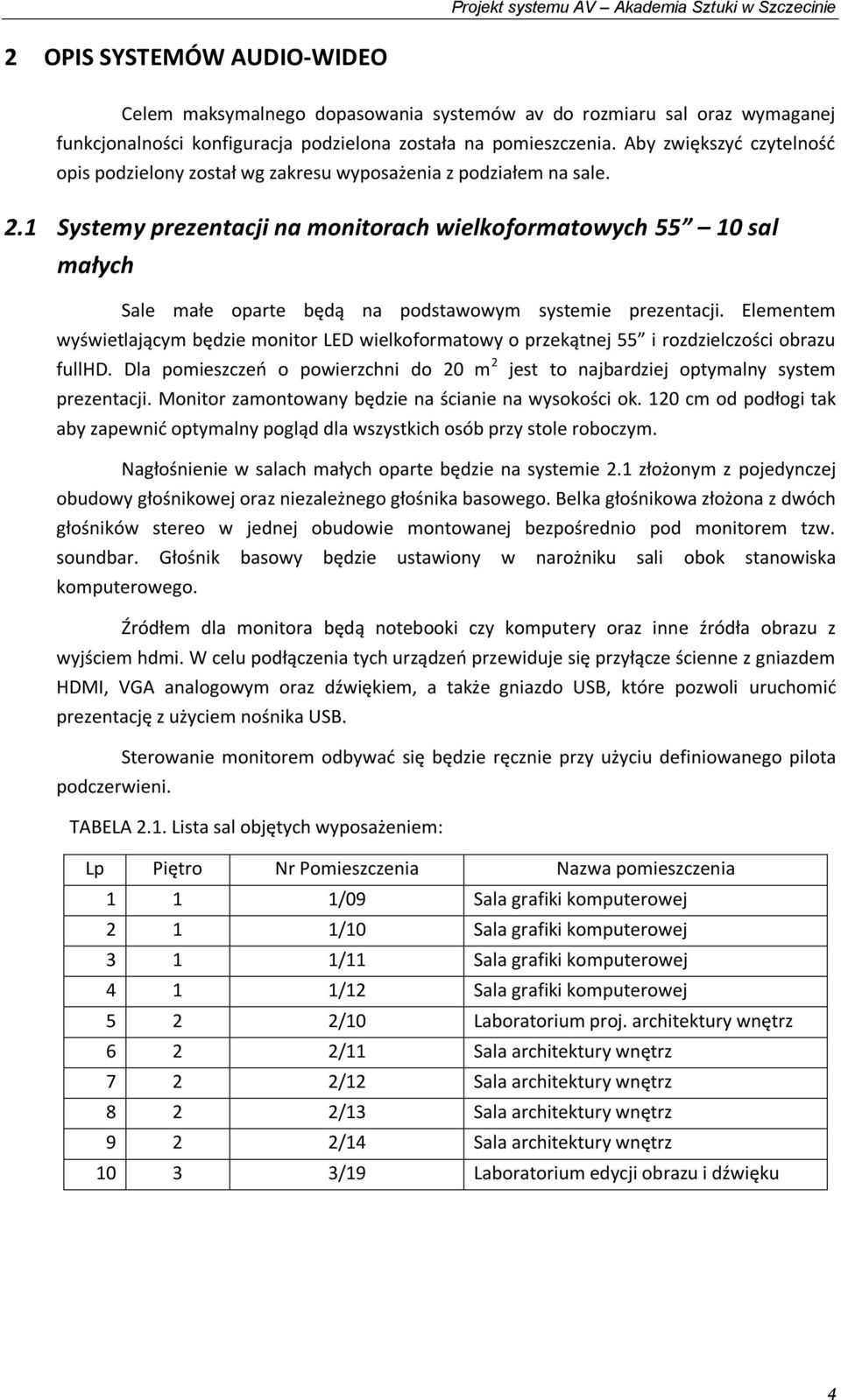

5 2 OPIS SYSTEMÓW AUDIO-WIDEO Celem maksymalnego dopasowania systemów av do rozmiaru sal oraz wymaganej funkcjonalności konfiguracja podzielona została na pomieszczenia. Aby zwiększyć czytelność opis podzielony został wg zakresu wyposażenia z podziałem na sale. 2.1 Systemy prezentacji na monitorach wielkoformatowych sal małych Sale małe oparte będą na podstawowym systemie prezentacji. Elementem wyświetlającym będzie monitor LED wielkoformatowy o przekątnej 55 i rozdzielczości obrazu fullhd. Dla pomieszczeń o powierzchni do 20 m 2 jest to najbardziej optymalny system prezentacji. Monitor zamontowany będzie na ścianie na wysokości ok. 120 cm od podłogi tak aby zapewnić optymalny pogląd dla wszystkich osób przy stole roboczym. Nagłośnienie w salach małych oparte będzie na systemie 2.1 złożonym z pojedynczej obudowy głośnikowej oraz niezależnego głośnika basowego. Belka głośnikowa złożona z dwóch głośników stereo w jednej obudowie montowanej bezpośrednio pod monitorem tzw. soundbar. Głośnik basowy będzie ustawiony w narożniku sali obok stanowiska komputerowego. Źródłem dla monitora będą notebooki czy komputery oraz inne źródła obrazu z wyjściem hdmi. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem HDMI, VGA analogowym oraz dźwiękiem, a także gniazdo USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. podczerwieni. Sterowanie monitorem odbywać się będzie ręcznie przy użyciu definiowanego pilota TABELA 2.1. Lista sal objętych wyposażeniem: Lp Piętro Nr Pomieszczenia Nazwa pomieszczenia 1 1 1/09 Sala grafiki komputerowej 1/10 Sala grafiki komputerowej 3 1 1/11 Sala grafiki komputerowej 4 1 1/12 Sala grafiki komputerowej 5 2 2/10 Laboratorium proj. architektury wnętrz 6 2 2/11 Sala architektury wnętrz 7 2 2/12 Sala architektury wnętrz 8 2 2/13 Sala architektury wnętrz 9 2 2/14 Sala architektury wnętrz /19 Laboratorium edycji obrazu i dźwięku 4

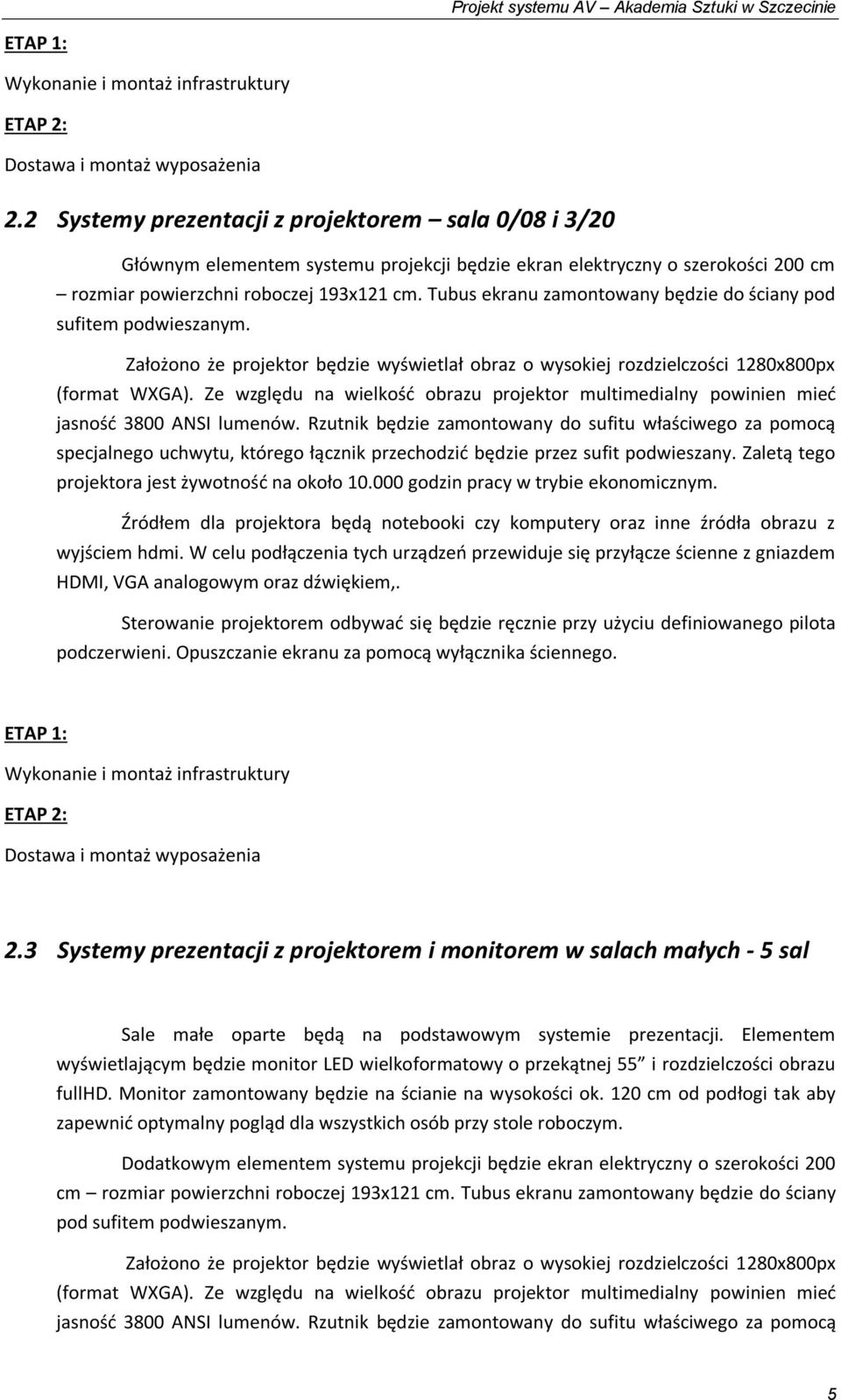

6 ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.2 Systemy prezentacji z projektorem sala 0/08 i 3/20 Głównym elementem systemu projekcji będzie ekran elektryczny o szerokości 200 cm rozmiar powierzchni roboczej 193x121 cm. Tubus ekranu zamontowany będzie do ściany pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1280x800px (format WXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność 3800 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność na około godzin pracy w trybie ekonomicznym. Źródłem dla projektora będą notebooki czy komputery oraz inne źródła obrazu z wyjściem hdmi. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem HDMI, VGA analogowym oraz dźwiękiem,. Sterowanie projektorem odbywać się będzie ręcznie przy użyciu definiowanego pilota podczerwieni. Opuszczanie ekranu za pomocą wyłącznika ściennego. ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.3 Systemy prezentacji z projektorem i monitorem w salach małych - 5 sal Sale małe oparte będą na podstawowym systemie prezentacji. Elementem wyświetlającym będzie monitor LED wielkoformatowy o przekątnej 55 i rozdzielczości obrazu fullhd. Monitor zamontowany będzie na ścianie na wysokości ok. 120 cm od podłogi tak aby zapewnić optymalny pogląd dla wszystkich osób przy stole roboczym. Dodatkowym elementem systemu projekcji będzie ekran elektryczny o szerokości 200 cm rozmiar powierzchni roboczej 193x121 cm. Tubus ekranu zamontowany będzie do ściany pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1280x800px (format WXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność 3800 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą 5

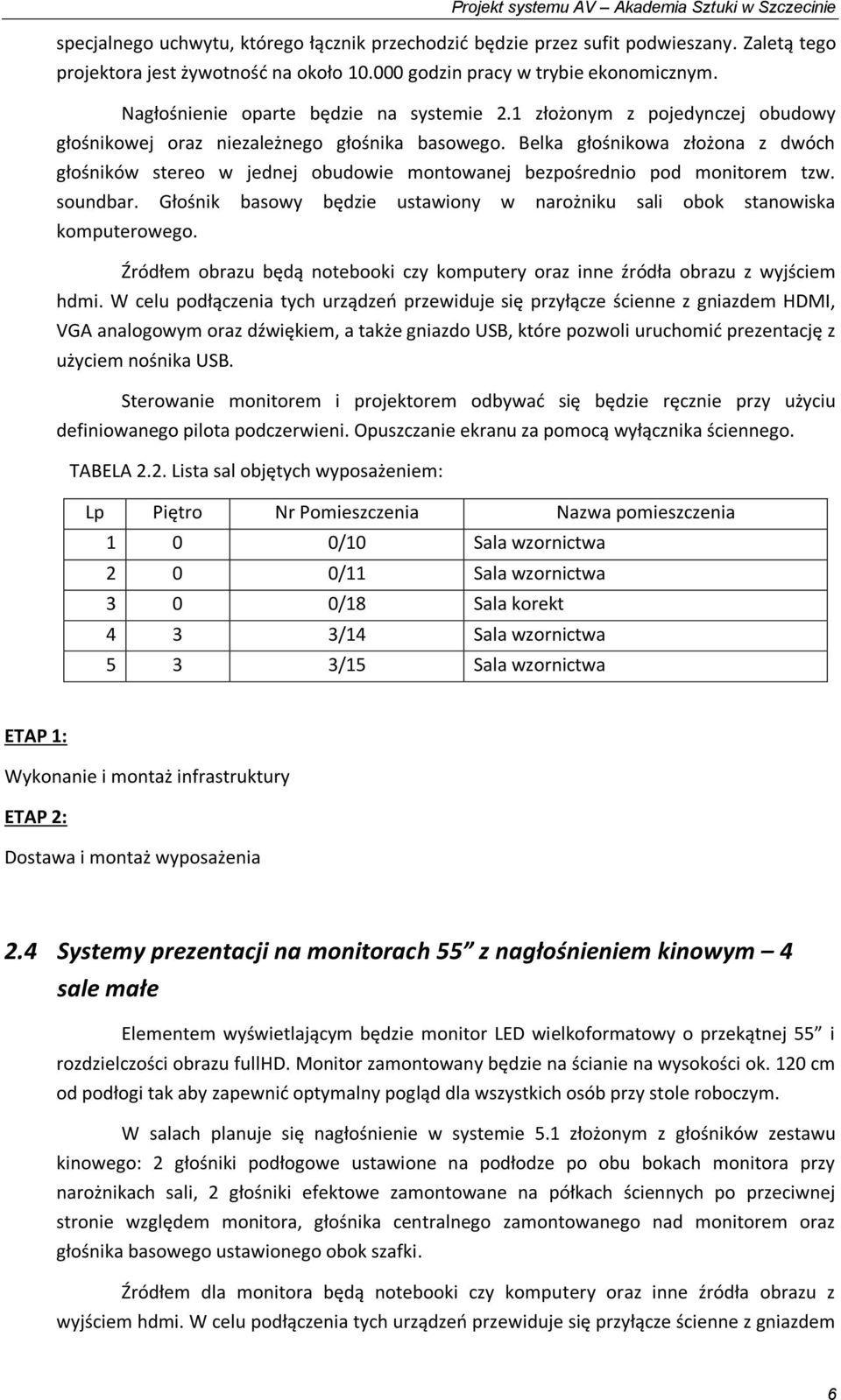

7 specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność na około godzin pracy w trybie ekonomicznym. Nagłośnienie oparte będzie na systemie 2.1 złożonym z pojedynczej obudowy głośnikowej oraz niezależnego głośnika basowego. Belka głośnikowa złożona z dwóch głośników stereo w jednej obudowie montowanej bezpośrednio pod monitorem tzw. soundbar. Głośnik basowy będzie ustawiony w narożniku sali obok stanowiska komputerowego. Źródłem obrazu będą notebooki czy komputery oraz inne źródła obrazu z wyjściem hdmi. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem HDMI, VGA analogowym oraz dźwiękiem, a także gniazdo USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. Sterowanie monitorem i projektorem odbywać się będzie ręcznie przy użyciu definiowanego pilota podczerwieni. Opuszczanie ekranu za pomocą wyłącznika ściennego. TABELA 2.2. Lista sal objętych wyposażeniem: Lp Piętro Nr Pomieszczenia Nazwa pomieszczenia 1 0 0/10 Sala wzornictwa 2 0 0/11 Sala wzornictwa 3 0 0/18 Sala korekt 4 3 3/14 Sala wzornictwa 5 3 3/15 Sala wzornictwa ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.4 Systemy prezentacji na monitorach 55 z nagłośnieniem kinowym 4 sale małe Elementem wyświetlającym będzie monitor LED wielkoformatowy o przekątnej 55 i rozdzielczości obrazu fullhd. Monitor zamontowany będzie na ścianie na wysokości ok. 120 cm od podłogi tak aby zapewnić optymalny pogląd dla wszystkich osób przy stole roboczym. W salach planuje się nagłośnienie w systemie 5.1 złożonym z głośników zestawu kinowego: 2 głośniki podłogowe ustawione na podłodze po obu bokach monitora przy narożnikach sali, 2 głośniki efektowe zamontowane na półkach ściennych po przeciwnej stronie względem monitora, głośnika centralnego zamontowanego nad monitorem oraz głośnika basowego ustawionego obok szafki. Źródłem dla monitora będą notebooki czy komputery oraz inne źródła obrazu z wyjściem hdmi. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem 6

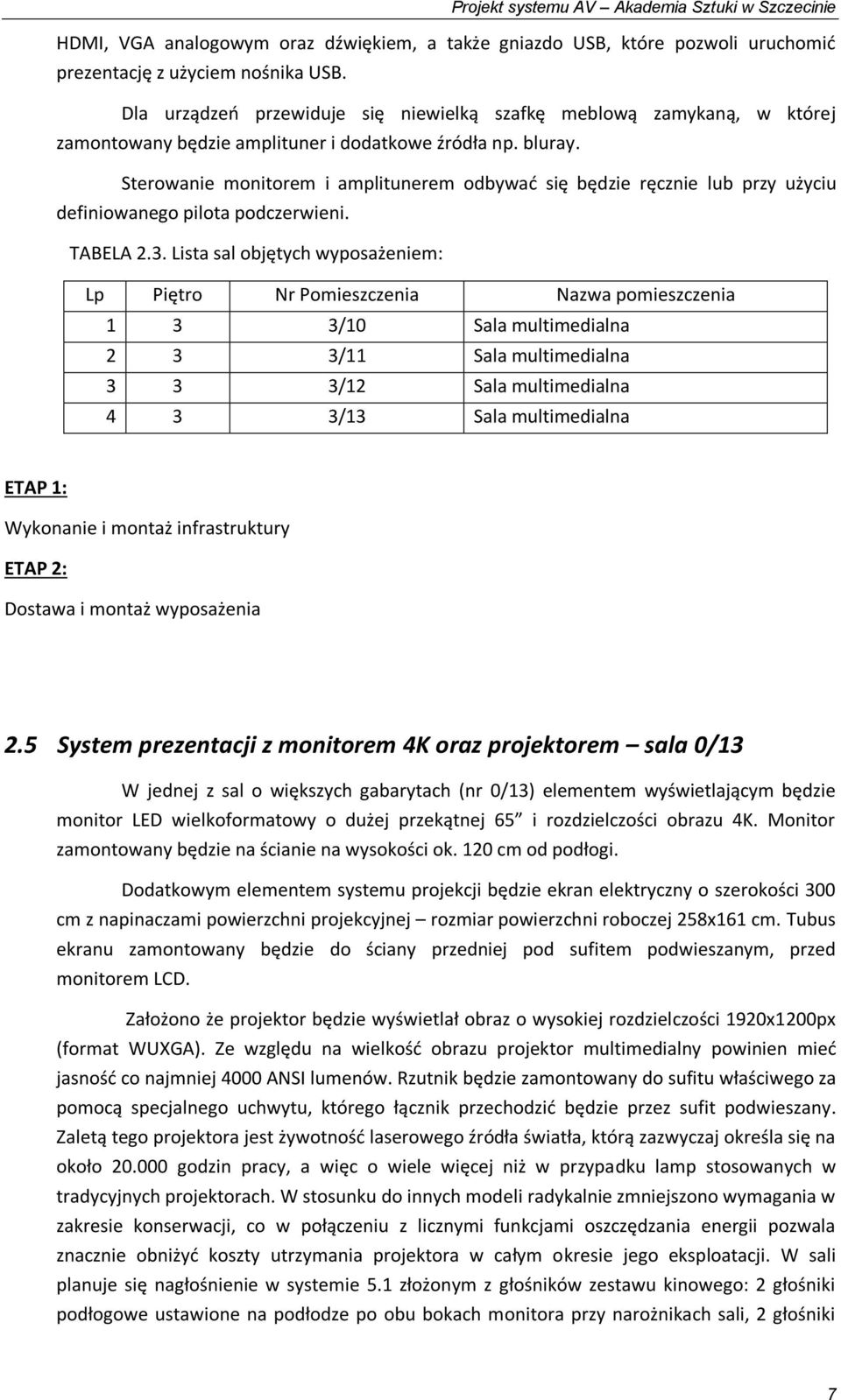

8 HDMI, VGA analogowym oraz dźwiękiem, a także gniazdo USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. Dla urządzeń przewiduje się niewielką szafkę meblową zamykaną, w której zamontowany będzie amplituner i dodatkowe źródła np. bluray. Sterowanie monitorem i amplitunerem odbywać się będzie ręcznie lub przy użyciu definiowanego pilota podczerwieni. TABELA 2.3. Lista sal objętych wyposażeniem: Lp Piętro Nr Pomieszczenia Nazwa pomieszczenia 1 3 3/10 Sala multimedialna 2 3 3/11 Sala multimedialna 3 3 3/12 Sala multimedialna 4 3 3/13 Sala multimedialna ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.5 System prezentacji z monitorem 4K oraz projektorem sala 0/13 W jednej z sal o większych gabarytach (nr 0/13) elementem wyświetlającym będzie monitor LED wielkoformatowy o dużej przekątnej 65 i rozdzielczości obrazu 4K. Monitor zamontowany będzie na ścianie na wysokości ok. 120 cm od podłogi. Dodatkowym elementem systemu projekcji będzie ekran elektryczny o szerokości 300 cm z napinaczami powierzchni projekcyjnej rozmiar powierzchni roboczej 258x161 cm. Tubus ekranu zamontowany będzie do ściany przedniej pod sufitem podwieszanym, przed monitorem LCD. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1920x1200px (format WUXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność co najmniej 4000 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność laserowego źródła światła, którą zazwyczaj określa się na około godzin pracy, a więc o wiele więcej niż w przypadku lamp stosowanych w tradycyjnych projektorach. W stosunku do innych modeli radykalnie zmniejszono wymagania w zakresie konserwacji, co w połączeniu z licznymi funkcjami oszczędzania energii pozwala znacznie obniżyć koszty utrzymania projektora w całym okresie jego eksploatacji. W sali planuje się nagłośnienie w systemie 5.1 złożonym z głośników zestawu kinowego: 2 głośniki podłogowe ustawione na podłodze po obu bokach monitora przy narożnikach sali, 2 głośniki 7

9 efektowe zamontowane na półkach ściennych po przeciwnej stronie względem monitora, głośnika centralnego zamontowanego nad monitorem oraz głośnika basowego ustawionego obok szafki. Źródłem dla monitora będą notebooki czy komputery oraz inne źródła obrazu z wyjściem hdmi. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem HDMI, VGA analogowym oraz dźwiękiem, a także gniazdo USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. Dla urządzeń przewiduje się niewielką szafkę meblową zamykaną, w której zamontowany będzie amplituner, przełącznik sygnału VGA i HDMI oraz dodatkowe źródła np. bluray. Sterowanie monitorem i wzmacniaczem odbywać się będzie ręcznie lub przy użyciu definiowanego pilota podczerwieni. ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.6 System projekcji z ekranem elektrycznym sale 1/14 i 2/08 Głównym elementem systemu projekcji będzie ekran elektryczny o szerokości 300 cm z napinaczami powierzchni projekcyjnej rozmiar powierzchni roboczej 258x161 cm. Tubus ekranu zamontowany będzie do ściany przedniej pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1920x1200px (format WUXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność co najmniej 4000 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność laserowego źródła światła, którą zazwyczaj określa się na około godzin pracy, a więc o wiele więcej niż w przypadku lamp stosowanych w tradycyjnych projektorach. W stosunku do innych modeli radykalnie zmniejszono wymagania w zakresie konserwacji, co w połączeniu z licznymi funkcjami oszczędzania energii pozwala znacznie obniżyć koszty utrzymania projektora w całym okresie jego eksploatacji. Źródłem obrazu będą notebooki czy komputery oraz inne źródła obrazu z wyjściem HDMI lub VGA. W celu podłączenia tych urządzeń przewiduje się przyłącze ścienne z gniazdem HDMI, VGA analogowym oraz dźwiękiem, a także gniazdo USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. Nagłośnienie w salach oparte będzie na systemie 2.1 złożonym z dwóch głośników w układzie stereo oraz niezależnego głośnika basowego. Głośniki stereo zamontowane będą symetrycznie względem ekranu do ściany pod sufitem sali. Głośnik basowy będzie montowany w narożniku sali pod sufitem. 8

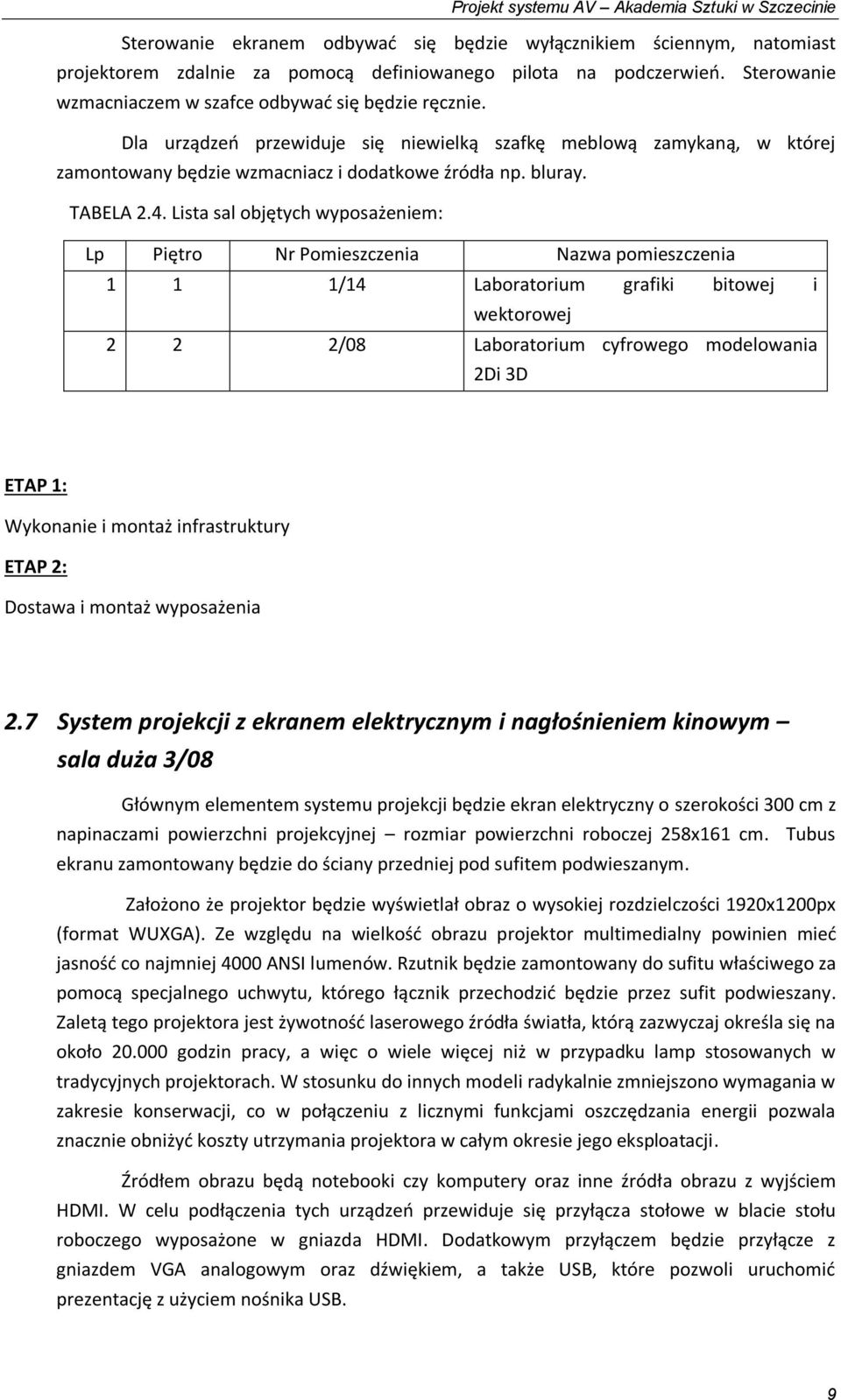

10 Sterowanie ekranem odbywać się będzie wyłącznikiem ściennym, natomiast projektorem zdalnie za pomocą definiowanego pilota na podczerwień. Sterowanie wzmacniaczem w szafce odbywać się będzie ręcznie. Dla urządzeń przewiduje się niewielką szafkę meblową zamykaną, w której zamontowany będzie wzmacniacz i dodatkowe źródła np. bluray. TABELA 2.4. Lista sal objętych wyposażeniem: Lp Piętro Nr Pomieszczenia Nazwa pomieszczenia 1 1 1/14 Laboratorium grafiki bitowej i wektorowej 2 2 2/08 Laboratorium cyfrowego modelowania 2Di 3D ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.7 System projekcji z ekranem elektrycznym i nagłośnieniem kinowym sala duża 3/08 Głównym elementem systemu projekcji będzie ekran elektryczny o szerokości 300 cm z napinaczami powierzchni projekcyjnej rozmiar powierzchni roboczej 258x161 cm. Tubus ekranu zamontowany będzie do ściany przedniej pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1920x1200px (format WUXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność co najmniej 4000 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność laserowego źródła światła, którą zazwyczaj określa się na około godzin pracy, a więc o wiele więcej niż w przypadku lamp stosowanych w tradycyjnych projektorach. W stosunku do innych modeli radykalnie zmniejszono wymagania w zakresie konserwacji, co w połączeniu z licznymi funkcjami oszczędzania energii pozwala znacznie obniżyć koszty utrzymania projektora w całym okresie jego eksploatacji. Źródłem obrazu będą notebooki czy komputery oraz inne źródła obrazu z wyjściem HDMI. W celu podłączenia tych urządzeń przewiduje się przyłącza stołowe w blacie stołu roboczego wyposażone w gniazda HDMI. Dodatkowym przyłączem będzie przyłącze z gniazdem VGA analogowym oraz dźwiękiem, a także USB, które pozwoli uruchomić prezentację z użyciem nośnika USB. 9

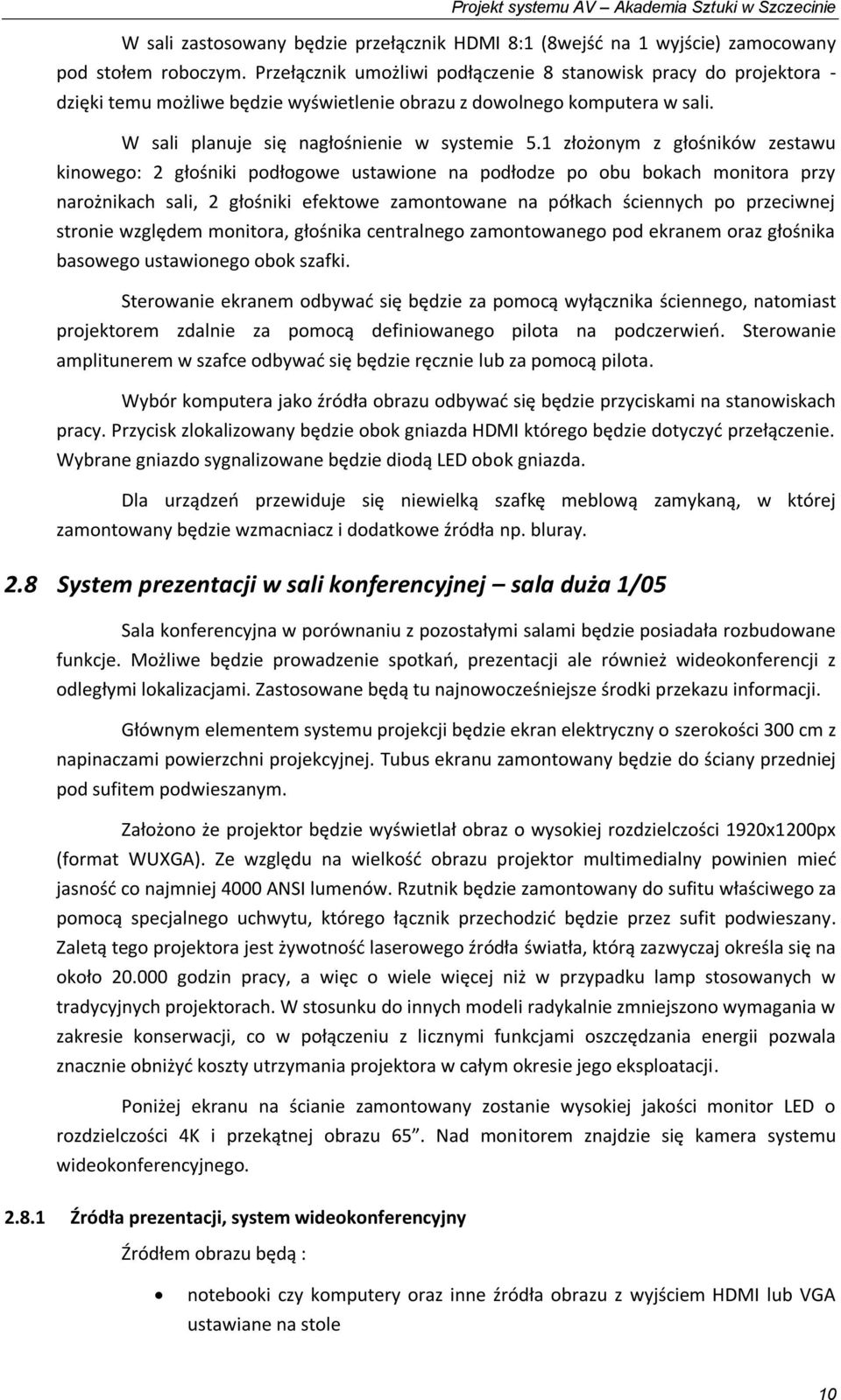

11 W sali zastosowany będzie przełącznik HDMI 8:1 (8wejść na 1 wyjście) zamocowany pod stołem roboczym. Przełącznik umożliwi podłączenie 8 stanowisk pracy do projektora - dzięki temu możliwe będzie wyświetlenie obrazu z dowolnego komputera w sali. W sali planuje się nagłośnienie w systemie 5.1 złożonym z głośników zestawu kinowego: 2 głośniki podłogowe ustawione na podłodze po obu bokach monitora przy narożnikach sali, 2 głośniki efektowe zamontowane na półkach ściennych po przeciwnej stronie względem monitora, głośnika centralnego zamontowanego pod ekranem oraz głośnika basowego ustawionego obok szafki. Sterowanie ekranem odbywać się będzie za pomocą wyłącznika ściennego, natomiast projektorem zdalnie za pomocą definiowanego pilota na podczerwień. Sterowanie amplitunerem w szafce odbywać się będzie ręcznie lub za pomocą pilota. Wybór komputera jako źródła obrazu odbywać się będzie przyciskami na stanowiskach pracy. Przycisk zlokalizowany będzie obok gniazda HDMI którego będzie dotyczyć przełączenie. Wybrane gniazdo sygnalizowane będzie diodą LED obok gniazda. Dla urządzeń przewiduje się niewielką szafkę meblową zamykaną, w której zamontowany będzie wzmacniacz i dodatkowe źródła np. bluray. 2.8 System prezentacji w sali konferencyjnej sala duża 1/05 Sala konferencyjna w porównaniu z pozostałymi salami będzie posiadała rozbudowane funkcje. Możliwe będzie prowadzenie spotkań, prezentacji ale również wideokonferencji z odległymi lokalizacjami. Zastosowane będą tu najnowocześniejsze środki przekazu informacji. Głównym elementem systemu projekcji będzie ekran elektryczny o szerokości 300 cm z napinaczami powierzchni projekcyjnej. Tubus ekranu zamontowany będzie do ściany przedniej pod sufitem podwieszanym. Założono że projektor będzie wyświetlał obraz o wysokiej rozdzielczości 1920x1200px (format WUXGA). Ze względu na wielkość obrazu projektor multimedialny powinien mieć jasność co najmniej 4000 ANSI lumenów. Rzutnik będzie zamontowany do sufitu właściwego za pomocą specjalnego uchwytu, którego łącznik przechodzić będzie przez sufit podwieszany. Zaletą tego projektora jest żywotność laserowego źródła światła, którą zazwyczaj określa się na około godzin pracy, a więc o wiele więcej niż w przypadku lamp stosowanych w tradycyjnych projektorach. W stosunku do innych modeli radykalnie zmniejszono wymagania w zakresie konserwacji, co w połączeniu z licznymi funkcjami oszczędzania energii pozwala znacznie obniżyć koszty utrzymania projektora w całym okresie jego eksploatacji. Poniżej ekranu na ścianie zamontowany zostanie wysokiej jakości monitor LED o rozdzielczości 4K i przekątnej obrazu 65. Nad monitorem znajdzie się kamera systemu wideokonferencyjnego Źródła prezentacji, system wideokonferencyjny Źródłem obrazu będą : notebooki czy komputery oraz inne źródła obrazu z wyjściem HDMI lub VGA ustawiane na stole 10

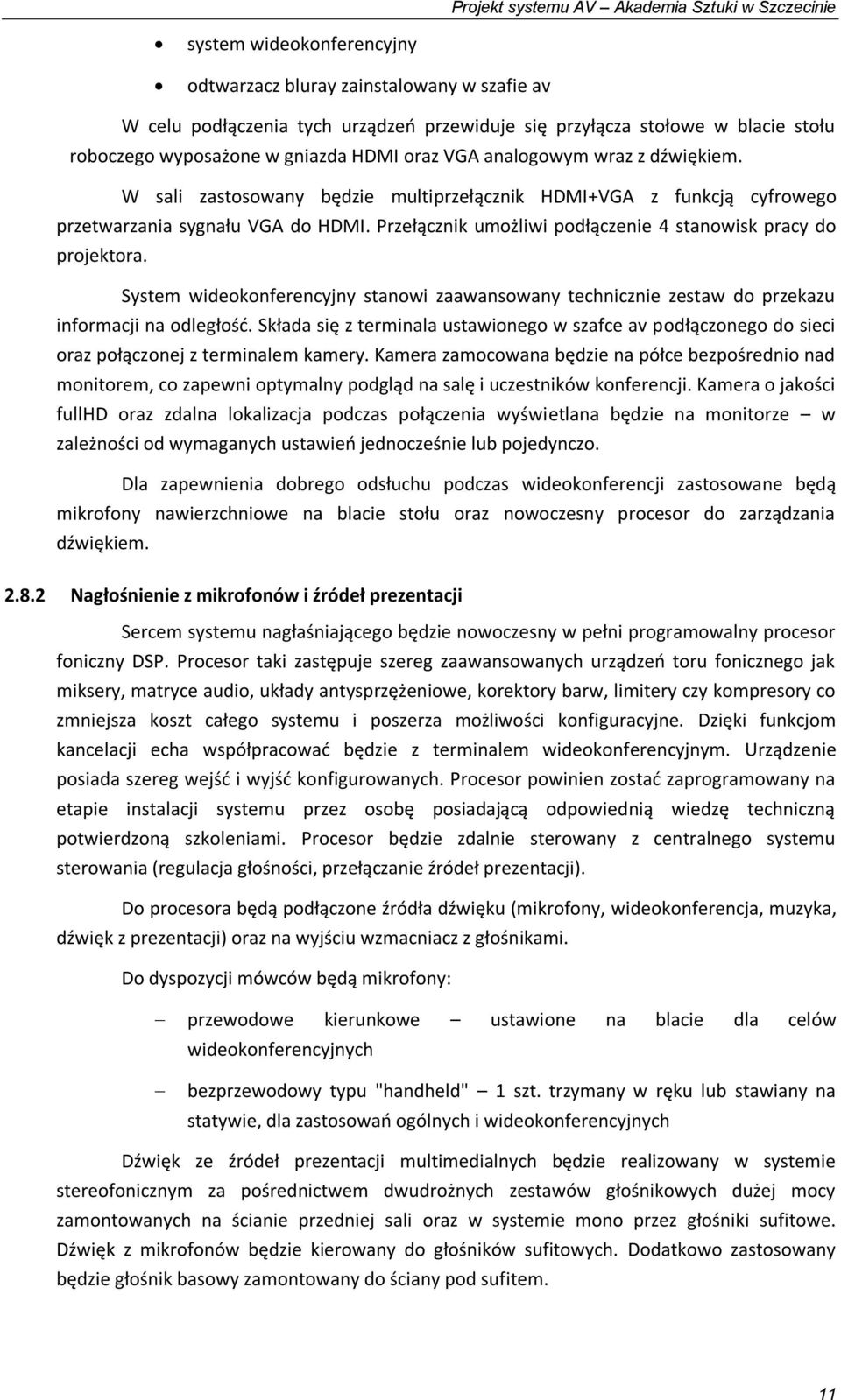

12 system wideokonferencyjny odtwarzacz bluray zainstalowany w szafie av W celu podłączenia tych urządzeń przewiduje się przyłącza stołowe w blacie stołu roboczego wyposażone w gniazda HDMI oraz VGA analogowym wraz z dźwiękiem. W sali zastosowany będzie multiprzełącznik HDMI+VGA z funkcją cyfrowego przetwarzania sygnału VGA do HDMI. Przełącznik umożliwi podłączenie 4 stanowisk pracy do projektora. System wideokonferencyjny stanowi zaawansowany technicznie zestaw do przekazu informacji na odległość. Składa się z terminala ustawionego w szafce av podłączonego do sieci oraz połączonej z terminalem kamery. Kamera zamocowana będzie na półce bezpośrednio nad monitorem, co zapewni optymalny podgląd na salę i uczestników konferencji. Kamera o jakości fullhd oraz zdalna lokalizacja podczas połączenia wyświetlana będzie na monitorze w zależności od wymaganych ustawień jednocześnie lub pojedynczo. Dla zapewnienia dobrego odsłuchu podczas wideokonferencji zastosowane będą mikrofony nawierzchniowe na blacie stołu oraz nowoczesny procesor do zarządzania dźwiękiem Nagłośnienie z mikrofonów i źródeł prezentacji Sercem systemu nagłaśniającego będzie nowoczesny w pełni programowalny procesor foniczny DSP. Procesor taki zastępuje szereg zaawansowanych urządzeń toru fonicznego jak miksery, matryce audio, układy antysprzężeniowe, korektory barw, limitery czy kompresory co zmniejsza koszt całego systemu i poszerza możliwości konfiguracyjne. Dzięki funkcjom kancelacji echa współpracować będzie z terminalem wideokonferencyjnym. Urządzenie posiada szereg wejść i wyjść konfigurowanych. Procesor powinien zostać zaprogramowany na etapie instalacji systemu przez osobę posiadającą odpowiednią wiedzę techniczną potwierdzoną szkoleniami. Procesor będzie zdalnie sterowany z centralnego systemu sterowania (regulacja głośności, przełączanie źródeł prezentacji). Do procesora będą podłączone źródła dźwięku (mikrofony, wideokonferencja, muzyka, dźwięk z prezentacji) oraz na wyjściu wzmacniacz z głośnikami. Do dyspozycji mówców będą mikrofony: przewodowe kierunkowe ustawione na blacie dla celów wideokonferencyjnych bezprzewodowy typu "handheld" 1 szt. trzymany w ręku lub stawiany na statywie, dla zastosowań ogólnych i wideokonferencyjnych Dźwięk ze źródeł prezentacji multimedialnych będzie realizowany w systemie stereofonicznym za pośrednictwem dwudrożnych zestawów głośnikowych dużej mocy zamontowanych na ścianie przedniej sali oraz w systemie mono przez głośniki sufitowe. Dźwięk z mikrofonów będzie kierowany do głośników sufitowych. Dodatkowo zastosowany będzie głośnik basowy zamontowany do ściany pod sufitem. 11

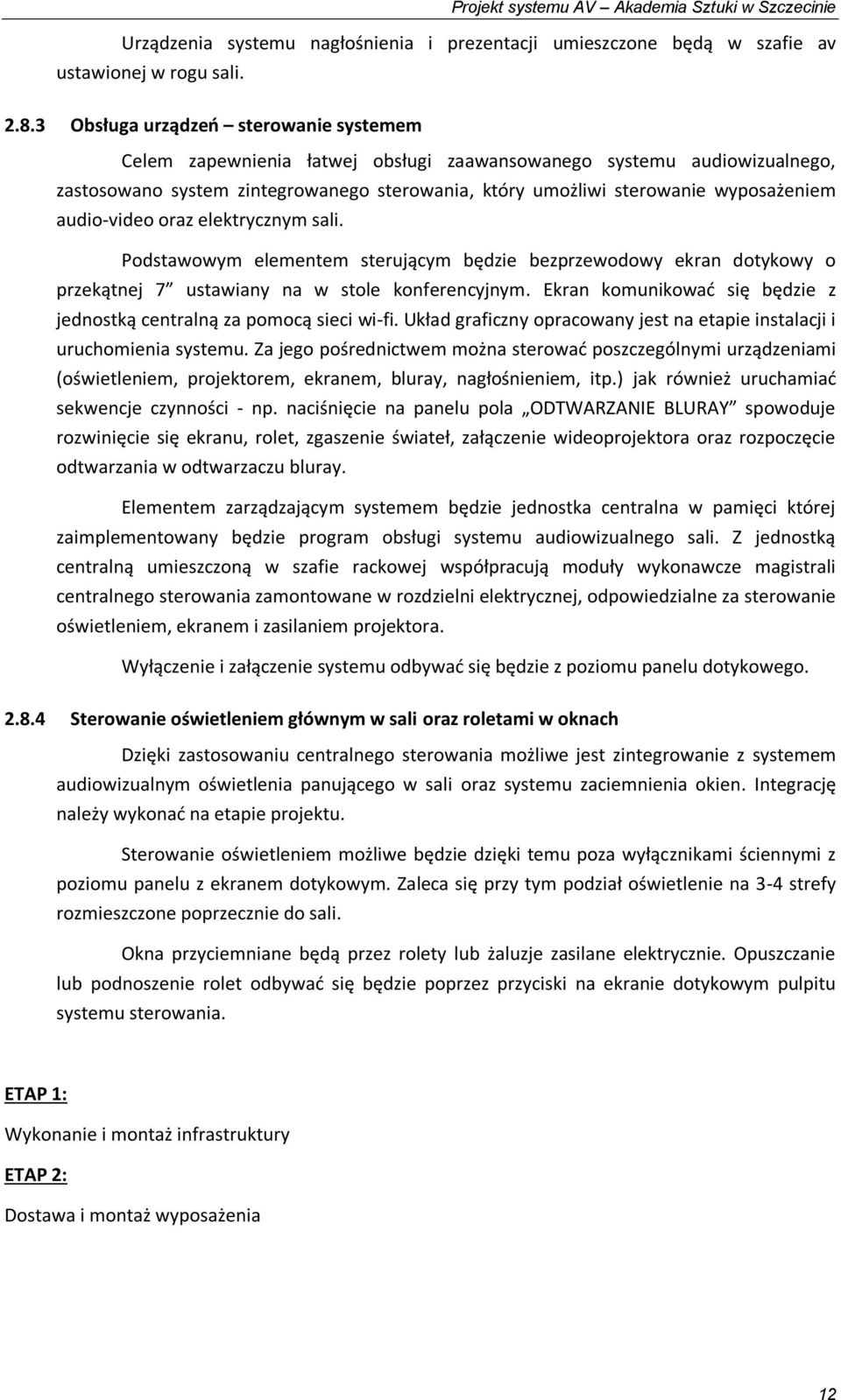

13 Urządzenia systemu nagłośnienia i prezentacji umieszczone będą w szafie av ustawionej w rogu sali Obsługa urządzeń sterowanie systemem Celem zapewnienia łatwej obsługi zaawansowanego systemu audiowizualnego, zastosowano system zintegrowanego sterowania, który umożliwi sterowanie wyposażeniem audio-video oraz elektrycznym sali. Podstawowym elementem sterującym będzie bezprzewodowy ekran dotykowy o przekątnej 7 ustawiany na w stole konferencyjnym. Ekran komunikować się będzie z jednostką centralną za pomocą sieci wi-fi. Układ graficzny opracowany jest na etapie instalacji i uruchomienia systemu. Za jego pośrednictwem można sterować poszczególnymi urządzeniami (oświetleniem, projektorem, ekranem, bluray, nagłośnieniem, itp.) jak również uruchamiać sekwencje czynności - np. naciśnięcie na panelu pola ODTWARZANIE BLURAY spowoduje rozwinięcie się ekranu, rolet, zgaszenie świateł, załączenie wideoprojektora oraz rozpoczęcie odtwarzania w odtwarzaczu bluray. Elementem zarządzającym systemem będzie jednostka centralna w pamięci której zaimplementowany będzie program obsługi systemu audiowizualnego sali. Z jednostką centralną umieszczoną w szafie rackowej współpracują moduły wykonawcze magistrali centralnego sterowania zamontowane w rozdzielni elektrycznej, odpowiedzialne za sterowanie oświetleniem, ekranem i zasilaniem projektora. Wyłączenie i załączenie systemu odbywać się będzie z poziomu panelu dotykowego Sterowanie oświetleniem głównym w sali oraz roletami w oknach Dzięki zastosowaniu centralnego sterowania możliwe jest zintegrowanie z systemem audiowizualnym oświetlenia panującego w sali oraz systemu zaciemnienia okien. Integrację należy wykonać na etapie projektu. Sterowanie oświetleniem możliwe będzie dzięki temu poza wyłącznikami ściennymi z poziomu panelu z ekranem dotykowym. Zaleca się przy tym podział oświetlenie na 3-4 strefy rozmieszczone poprzecznie do sali. Okna przyciemniane będą przez rolety lub żaluzje zasilane elektrycznie. Opuszczanie lub podnoszenie rolet odbywać się będzie poprzez przyciski na ekranie dotykowym pulpitu systemu sterowania. ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 12

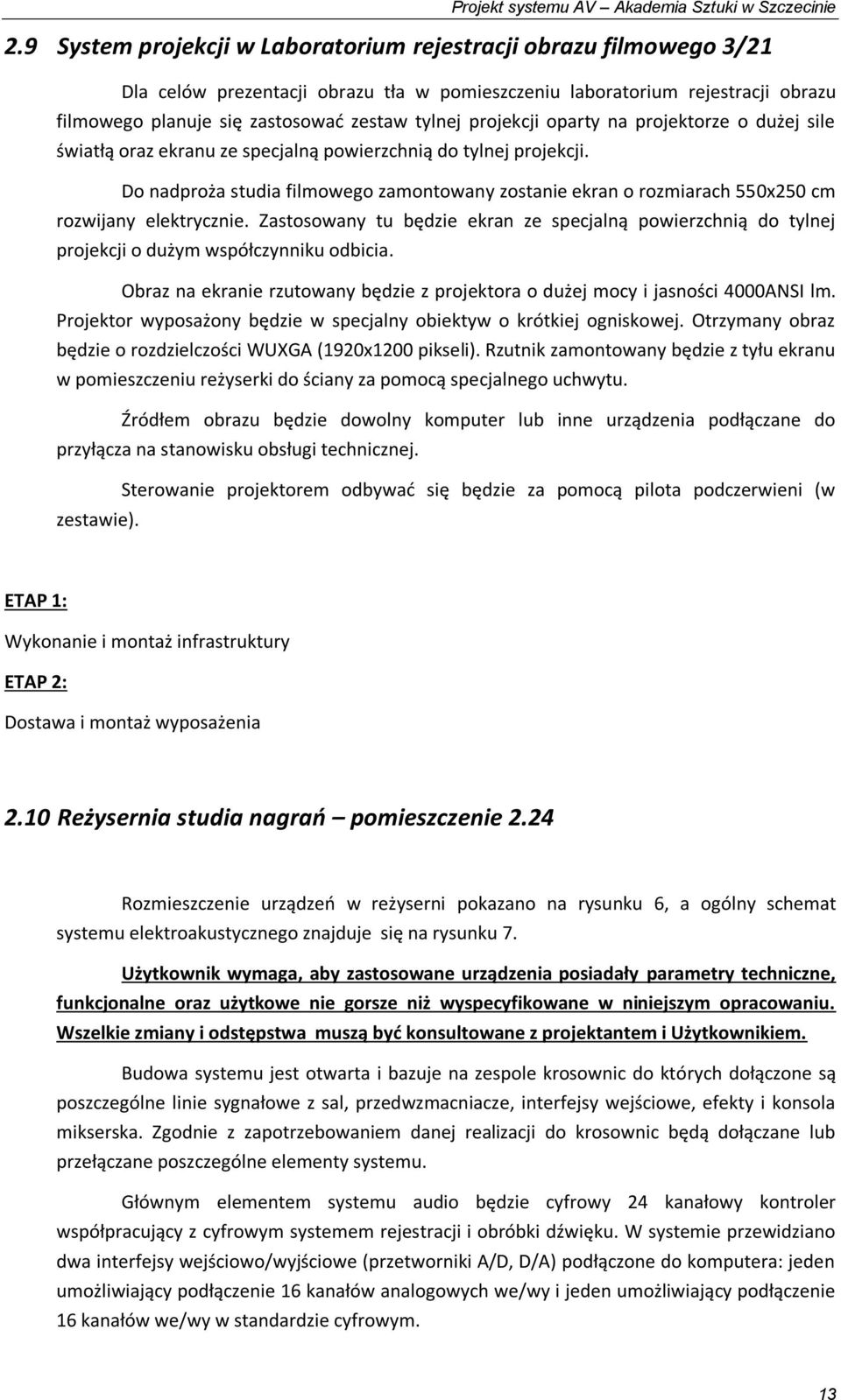

14 2.9 System projekcji w Laboratorium rejestracji obrazu filmowego 3/21 Dla celów prezentacji obrazu tła w pomieszczeniu laboratorium rejestracji obrazu filmowego planuje się zastosować zestaw tylnej projekcji oparty na projektorze o dużej sile światłą oraz ekranu ze specjalną powierzchnią do tylnej projekcji. Do nadproża studia filmowego zamontowany zostanie ekran o rozmiarach 550x250 cm rozwijany elektrycznie. Zastosowany tu będzie ekran ze specjalną powierzchnią do tylnej projekcji o dużym współczynniku odbicia. Obraz na ekranie rzutowany będzie z projektora o dużej mocy i jasności 4000ANSI lm. Projektor wyposażony będzie w specjalny obiektyw o krótkiej ogniskowej. Otrzymany obraz będzie o rozdzielczości WUXGA (1920x1200 pikseli). Rzutnik zamontowany będzie z tyłu ekranu w pomieszczeniu reżyserki do ściany za pomocą specjalnego uchwytu. Źródłem obrazu będzie dowolny komputer lub inne urządzenia podłączane do przyłącza na stanowisku obsługi technicznej. Sterowanie projektorem odbywać się będzie za pomocą pilota podczerwieni (w zestawie). ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 2.10 Reżysernia studia nagrań pomieszczenie 2.24 Rozmieszczenie urządzeń w reżyserni pokazano na rysunku 6, a ogólny schemat systemu elektroakustycznego znajduje się na rysunku 7. Użytkownik wymaga, aby zastosowane urządzenia posiadały parametry techniczne, funkcjonalne oraz użytkowe nie gorsze niż wyspecyfikowane w niniejszym opracowaniu. Wszelkie zmiany i odstępstwa muszą być konsultowane z projektantem i Użytkownikiem. Budowa systemu jest otwarta i bazuje na zespole krosownic do których dołączone są poszczególne linie sygnałowe z sal, przedwzmacniacze, interfejsy wejściowe, efekty i konsola mikserska. Zgodnie z zapotrzebowaniem danej realizacji do krosownic będą dołączane lub przełączane poszczególne elementy systemu. Głównym elementem systemu audio będzie cyfrowy 24 kanałowy kontroler współpracujący z cyfrowym systemem rejestracji i obróbki dźwięku. W systemie przewidziano dwa interfejsy wejściowo/wyjściowe (przetworniki A/D, D/A) podłączone do komputera: jeden umożliwiający podłączenie 16 kanałów analogowych we/wy i jeden umożliwiający podłączenie 16 kanałów we/wy w standardzie cyfrowym. 13

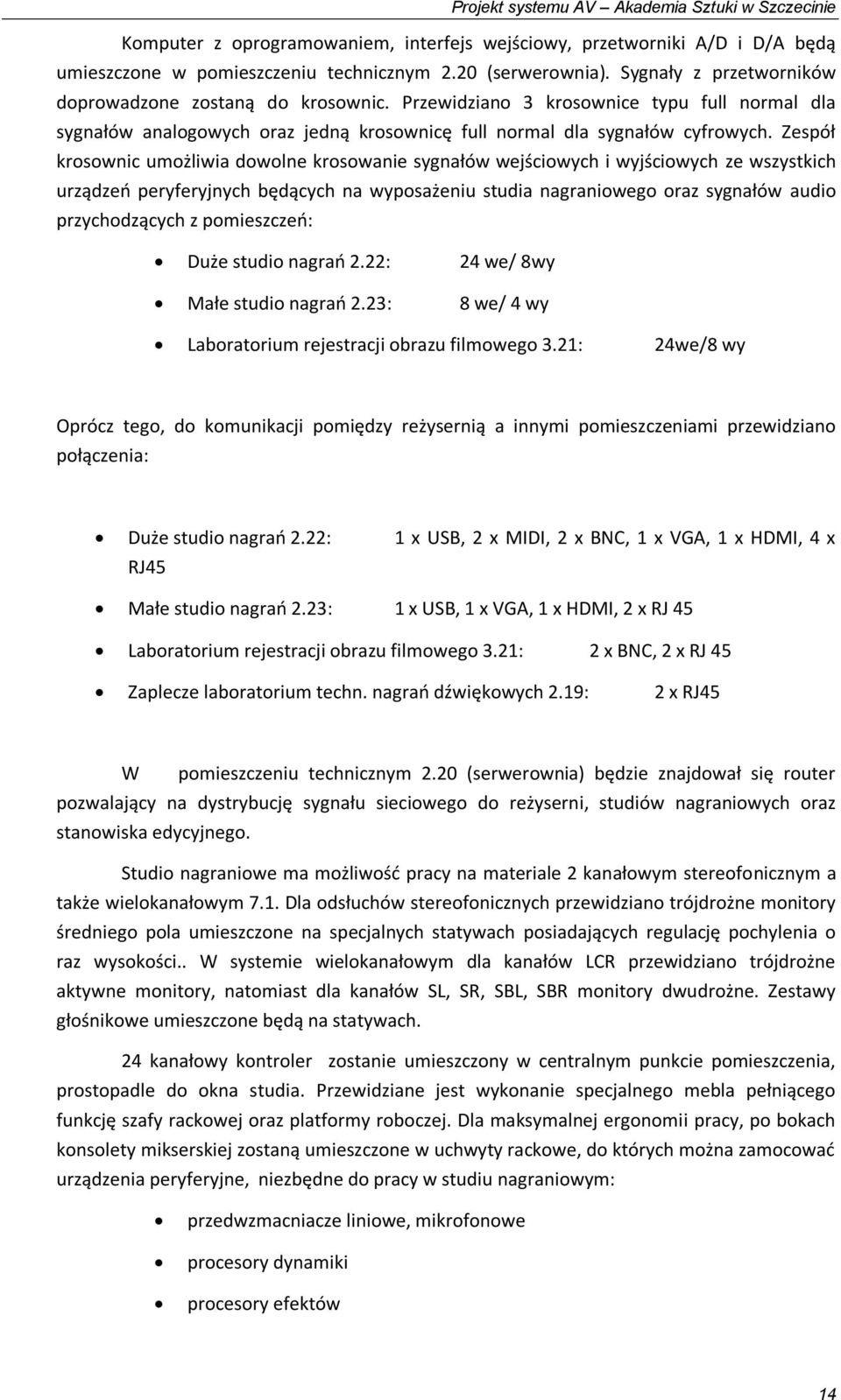

15 Komputer z oprogramowaniem, interfejs wejściowy, przetworniki A/D i D/A będą umieszczone w pomieszczeniu technicznym 2.20 (serwerownia). Sygnały z przetworników doprowadzone zostaną do krosownic. Przewidziano 3 krosownice typu full normal dla sygnałów analogowych oraz jedną krosownicę full normal dla sygnałów cyfrowych. Zespół krosownic umożliwia dowolne krosowanie sygnałów wejściowych i wyjściowych ze wszystkich urządzeń peryferyjnych będących na wyposażeniu studia nagraniowego oraz sygnałów audio przychodzących z pomieszczeń: Duże studio nagrań 2.22: 24 we/ 8wy Małe studio nagrań 2.23: 8 we/ 4 wy Laboratorium rejestracji obrazu filmowego 3.21: 24we/8 wy Oprócz tego, do komunikacji pomiędzy reżysernią a innymi pomieszczeniami przewidziano połączenia: Duże studio nagrań 2.22: 1 x USB, 2 x MIDI, 2 x BNC, 1 x VGA, 1 x HDMI, 4 x RJ45 Małe studio nagrań 2.23: 1 x USB, 1 x VGA, 1 x HDMI, 2 x RJ 45 Laboratorium rejestracji obrazu filmowego 3.21: 2 x BNC, 2 x RJ 45 Zaplecze laboratorium techn. nagrań dźwiękowych 2.19: 2 x RJ45 W pomieszczeniu technicznym 2.20 (serwerownia) będzie znajdował się router pozwalający na dystrybucję sygnału sieciowego do reżyserni, studiów nagraniowych oraz stanowiska edycyjnego. Studio nagraniowe ma możliwość pracy na materiale 2 kanałowym stereofonicznym a także wielokanałowym 7.1. Dla odsłuchów stereofonicznych przewidziano trójdrożne monitory średniego pola umieszczone na specjalnych statywach posiadających regulację pochylenia o raz wysokości.. W systemie wielokanałowym dla kanałów LCR przewidziano trójdrożne aktywne monitory, natomiast dla kanałów SL, SR, SBL, SBR monitory dwudrożne. Zestawy głośnikowe umieszczone będą na statywach. 24 kanałowy kontroler zostanie umieszczony w centralnym punkcie pomieszczenia, prostopadle do okna studia. Przewidziane jest wykonanie specjalnego mebla pełniącego funkcję szafy rackowej oraz platformy roboczej. Dla maksymalnej ergonomii pracy, po bokach konsolety mikserskiej zostaną umieszczone w uchwyty rackowe, do których można zamocować urządzenia peryferyjne, niezbędne do pracy w studiu nagraniowym: przedwzmacniacze liniowe, mikrofonowe procesory dynamiki procesory efektów 14

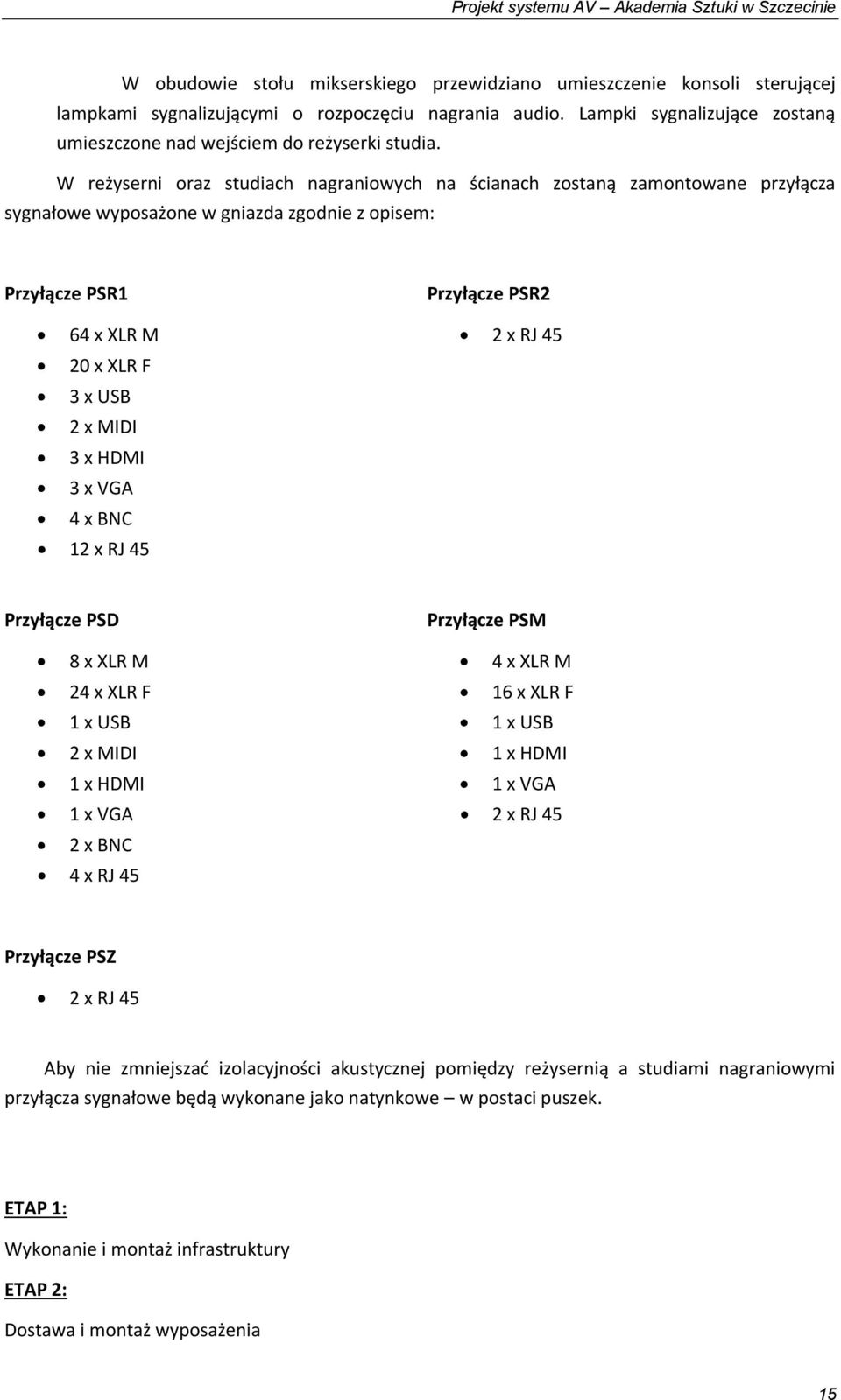

16 W obudowie stołu mikserskiego przewidziano umieszczenie konsoli sterującej lampkami sygnalizującymi o rozpoczęciu nagrania audio. Lampki sygnalizujące zostaną umieszczone nad wejściem do reżyserki studia. W reżyserni oraz studiach nagraniowych na ścianach zostaną zamontowane przyłącza sygnałowe wyposażone w gniazda zgodnie z opisem: R1 64 x XLR M 20 x XLR F 3 x USB 2 x MIDI 3 x HDMI 3 x VGA 4 x BNC 12 x RJ 45 R2 2 x RJ 45 D 8 x XLR M 24 x XLR F 1 x USB 2 x MIDI 1 x HDMI 1 x VGA 2 x BNC 4 x RJ 45 M 4 x XLR M 16 x XLR F 1 x USB 1 x HDMI 1 x VGA 2 x RJ 45 Z 2 x RJ 45 Aby nie zmniejszać izolacyjności akustycznej pomiędzy reżysernią a studiami nagraniowymi przyłącza sygnałowe będą wykonane jako natynkowe w postaci puszek. ETAP 1: Wykonanie i montaż infrastruktury ETAP 2: Dostawa i montaż wyposażenia 15

17 16

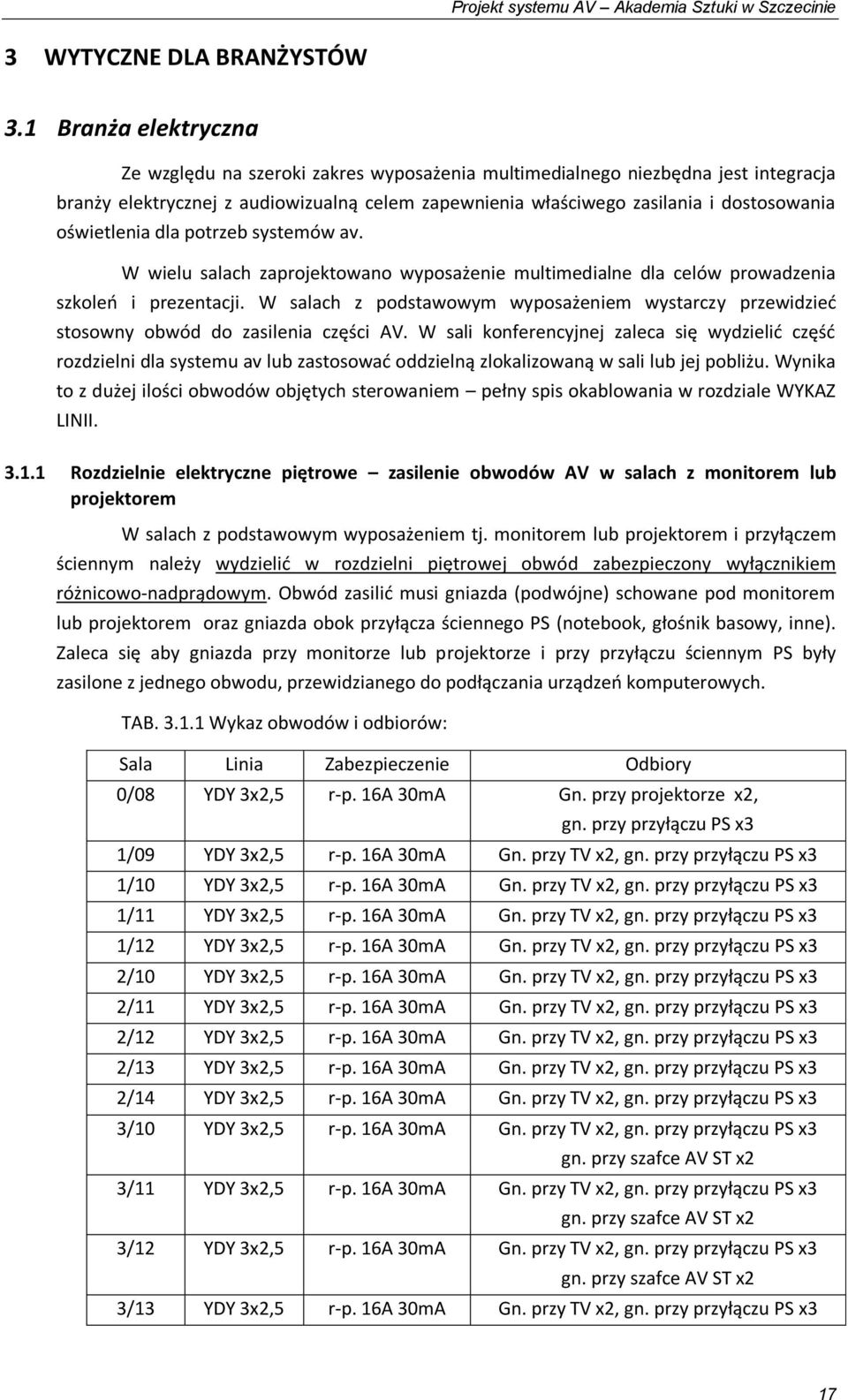

18 3 WYTYCZNE DLA BRANŻYSTÓW 3.1 Branża elektryczna Ze względu na szeroki zakres wyposażenia multimedialnego niezbędna jest integracja branży elektrycznej z audiowizualną celem zapewnienia właściwego zasilania i dostosowania oświetlenia dla potrzeb systemów av. W wielu salach zaprojektowano wyposażenie multimedialne dla celów prowadzenia szkoleń i prezentacji. W salach z podstawowym wyposażeniem wystarczy przewidzieć stosowny obwód do zasilenia części AV. W sali konferencyjnej zaleca się wydzielić część rozdzielni dla systemu av lub zastosować oddzielną zlokalizowaną w sali lub jej pobliżu. Wynika to z dużej ilości obwodów objętych sterowaniem pełny spis okablowania w rozdziale WYKAZ LINII Rozdzielnie elektryczne piętrowe zasilenie obwodów AV w salach z monitorem lub projektorem W salach z podstawowym wyposażeniem tj. monitorem lub projektorem i przyłączem ściennym należy wydzielić w rozdzielni piętrowej obwód zabezpieczony wyłącznikiem różnicowo-nadprądowym. Obwód zasilić musi gniazda (podwójne) schowane pod monitorem lub projektorem oraz gniazda obok przyłącza ściennego PS (notebook, głośnik basowy, inne). Zaleca się aby gniazda przy monitorze lub projektorze i przy przyłączu ściennym PS były zasilone z jednego obwodu, przewidzianego do podłączania urządzeń komputerowych. TAB Wykaz obwodów i odbiorów: Sala Linia Zabezpieczenie Odbiory 0/08 YDY 3x2,5 r-p. 16A 30mA Gn. przy projektorze x2, gn. przy przyłączu PS x3 1/09 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 1/10 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 1/11 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 1/12 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 2/10 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 2/11 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 2/12 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 2/13 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 2/14 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 3/10 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 gn. przy szafce AV ST x2 3/11 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 gn. przy szafce AV ST x2 3/12 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 gn. przy szafce AV ST x2 3/13 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 17

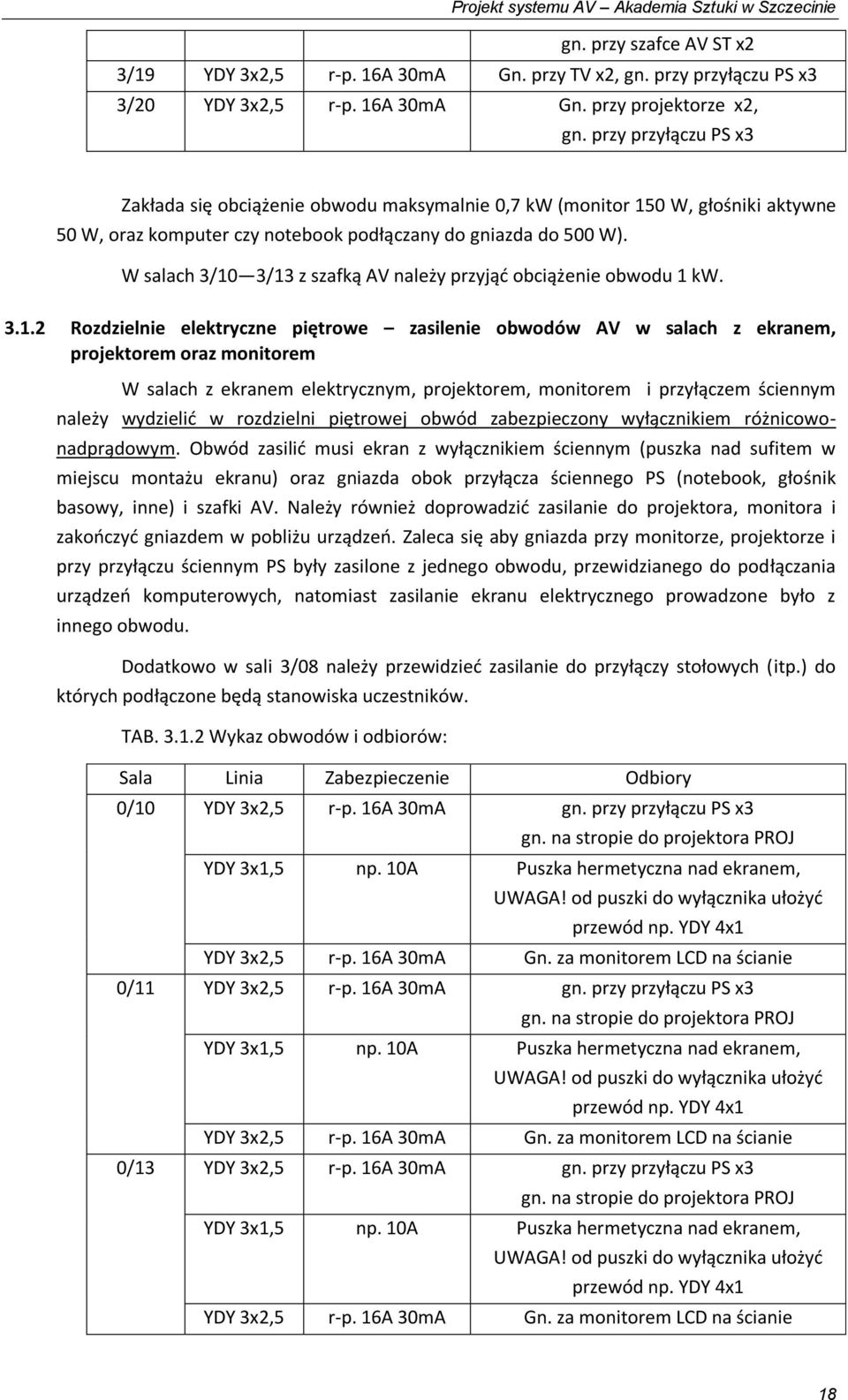

19 gn. przy szafce AV ST x2 3/19 YDY 3x2,5 r-p. 16A 30mA Gn. przy TV x2, gn. przy przyłączu PS x3 3/20 YDY 3x2,5 r-p. 16A 30mA Gn. przy projektorze x2, gn. przy przyłączu PS x3 Zakłada się obciążenie obwodu maksymalnie 0,7 kw (monitor 150 W, głośniki aktywne 50 W, oraz komputer czy notebook podłączany do gniazda do 500 W). W salach 3/10 3/13 z szafką AV należy przyjąć obciążenie obwodu 1 kw Rozdzielnie elektryczne piętrowe zasilenie obwodów AV w salach z ekranem, projektorem oraz monitorem W salach z ekranem elektrycznym, projektorem, monitorem i przyłączem ściennym należy wydzielić w rozdzielni piętrowej obwód zabezpieczony wyłącznikiem różnicowonadprądowym. Obwód zasilić musi ekran z wyłącznikiem ściennym (puszka nad sufitem w miejscu montażu ekranu) oraz gniazda obok przyłącza ściennego PS (notebook, głośnik basowy, inne) i szafki AV. Należy również doprowadzić zasilanie do projektora, monitora i zakończyć gniazdem w pobliżu urządzeń. Zaleca się aby gniazda przy monitorze, projektorze i przy przyłączu ściennym PS były zasilone z jednego obwodu, przewidzianego do podłączania urządzeń komputerowych, natomiast zasilanie ekranu elektrycznego prowadzone było z innego obwodu. Dodatkowo w sali 3/08 należy przewidzieć zasilanie do przyłączy stołowych (itp.) do których podłączone będą stanowiska uczestników. TAB Wykaz obwodów i odbiorów: Sala Linia Zabezpieczenie Odbiory 0/10 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 0/11 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 0/13 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 18

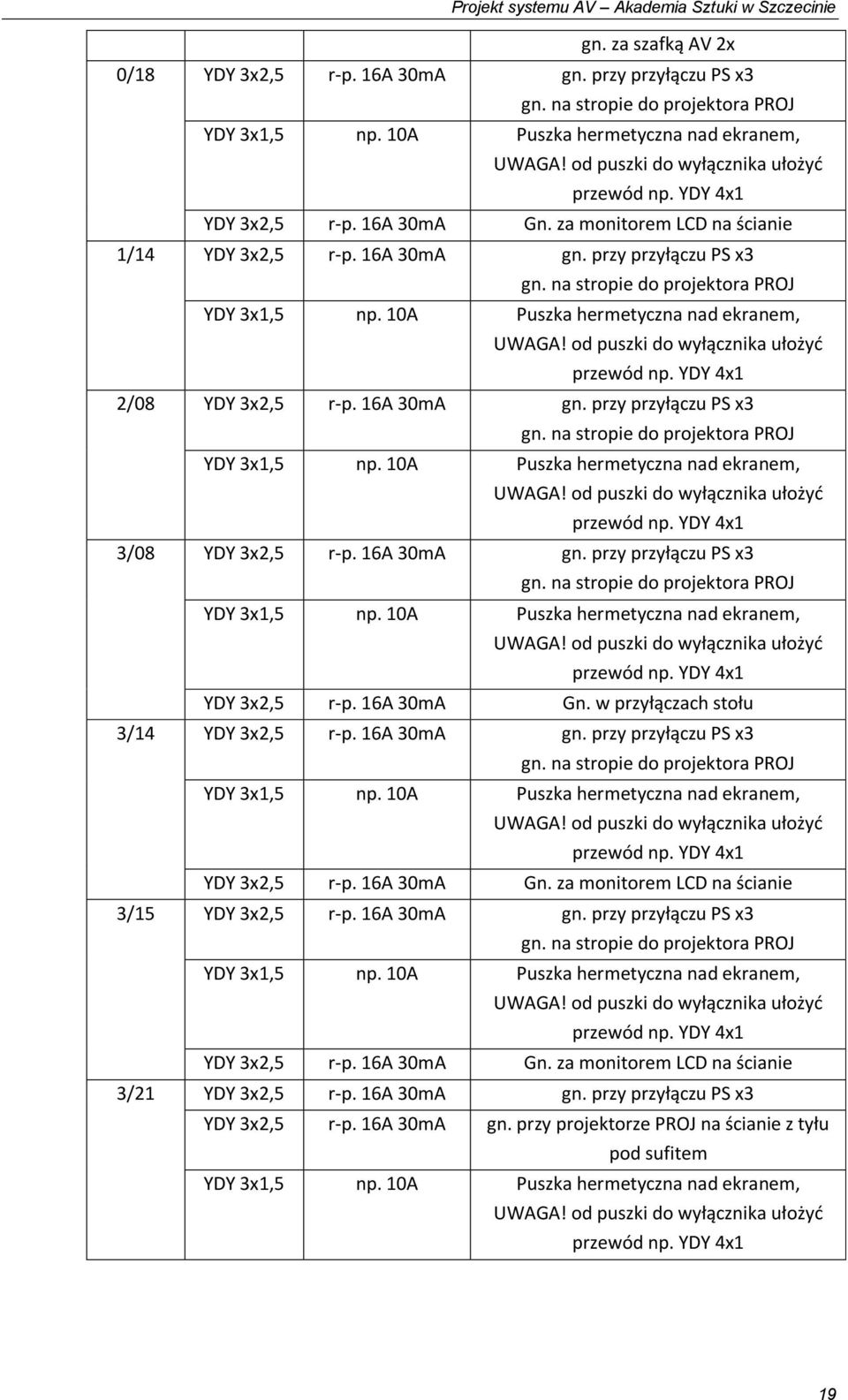

20 gn. za szafką AV 2x 0/18 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 1/14 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 2/08 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 3/08 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. w przyłączach stołu 3/14 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 3/15 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 gn. na stropie do projektora PROJ YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 YDY 3x2,5 r-p. 16A 30mA Gn. za monitorem LCD na ścianie 3/21 YDY 3x2,5 r-p. 16A 30mA gn. przy przyłączu PS x3 YDY 3x2,5 r-p. 16A 30mA gn. przy projektorze PROJ na ścianie z tyłu pod sufitem YDY 3x1,5 np. 10A Puszka hermetyczna nad ekranem, UWAGA! od puszki do wyłącznika ułożyć przewód np. YDY 4x1 19

21 Zakłada się obciążenie obwodu maksymalnie 1,5 kw (ekran 100 W, projektor 200W, monitor 200W, szafka do 500 W, oraz komputer czy notebook podłączany do gniazda do 500 W). Pobór mocy przez poszczególne obwody wynosi: ekran 193cm 100W ekran 550cm 230W monitor maks. 350W szafka AV maks. 500W gniazda przy przyłączach maks. 500W W sali 3/08 dodatkowo 8 stanowisk komputerowych w stole roboczym Rozdzielnia elektryczna i AV dla sali konferencyjnej 1/05 Tablica elektryczna dla branży elektrycznej i oświetleniowej powinna być wspólna z branżą a/v i zlokalizowana w obrębie sali. Sama tablica wraz z zabezpieczeniami oraz elementami końcowymi sterowania oświetlenia (jak styczniki) powinna być ujęta w opracowaniu branży elektrycznej i oświetleniowej. W rozdzielni tej powinna zostać wydzielona część na potrzeby systemu a/v, w związku z tym należy przewidzieć miejsce na: - Zabezpieczenia dla urządzeń audiowizualnych 10 modułów - Interfejs wejściowy PEC 25 2 moduły - interfejs przekaźnikowy (6 przekaźników) 2 x 6 modułów - interfejs do sterowania oświetleniem 6 modułów Łącznie ok. 30 moduły DIN. Łączna moc urządzeń audiowizualnych dla auli wyniesie maksymalnie 3 kw (bez uwzględnienia oświetlenia sali) Rozdzielnia powinna być zasilona napięciem 3-fazowym tak, aby możliwe było zasilenie części AV inną fazą niż oświetlenie, ekrany i rolety. Obwód zasilający część AV powinien być niezależnym obwodem z minimalnymi zakłóceniami wnoszonymi przez inne systemy obiektu. Należy przewidzieć odpowiednie zabezpieczenia dla poszczególnych obwodów zasilających: Projektor B16A 30mA Szafa rackowa zasilanie stałe i rozłączane B16A 30mA Przyłącza PS i inne B16A 30mA Monitor B16A 30mA Ekran i rolety 2 x typu B10A 20

22 Linia zasilająca powinna posiadać stosowne zabezpieczenia różnicowoprądowe i przeciwprzepięciowe zgodnie z obowiązującymi przepisami Oświetlenie w salach z ekranem elektrycznym Dobór opraw i ich rozmieszczenie nie jest przedmiotem projektu a/v a projektu elektrycznego. Lampy powinny być podzielone na strefy/obwody ułatwiające właściwe podzielenie oświetlenia tak, aby wyłączyć światło padające bezpośrednio na ekran, a rozświetlić stopniowo audytorium sali. Strefy powinny być rozmieszczone poprzecznie do osi sali. W tablicy elektrycznej oświetlenia w każdym poprowadzonym obwodzie (regulowanym i włącz/wyłącz) należy zastosować stycznik sterujący o odpowiednim obciążeniu styków zasilany napięciem 230V. Każdy obwód elektryczny w strefie może być sterowany pojedynczymi stycznikami lub mogą być pogrupowane odpowiednio do mocy obciążeniowej obwodu. Sterowanie stycznikami odbywać się będzie poprzez moduł przekaźnikowy systemu sterowania. W przypadku sali konferencyjnej przewiduje się wydzielenie obwodów ściemnianych zapewniający większy komfort ustawienia właściwego oświetlenia. W zależności od opraw możliwe jest sterowanie ściemnianiem tyrystorowy (halogeny, żarowe) lub analogowe 1-10V dla opraw jarzeniowych z balastem HF i wejściem sterującym 1-10V Prowadzenie okablowania od oświetlenia w sali konferencyjnej Kable od zasilania każdego obwodu opraw należy sprowadzić do rozdzielni. Podobnie przewody sterujące od wyłączników ściennych również należy sprowadzić do rozdzielni. AV. Tam zostaną podłączone do modułów systemu sterowania przez wykonawcę systemu Sterowanie oświetleniem głównym w sali konferencyjnej Oświetlenie główne sterowane będzie z poziomu panelu dotykowego systemu sterowania oraz wyłączników ściennych ujętych w projekcie elektrycznym. Panel dotykowy po zaprogramowaniu pozwoli na sterowanie scenami świetlnymi oraz poszczególnymi obwodami. Przy drzwiach wejściowych należy przewidzieć wyłączniki do załączenia oświetlenia niezbędnego do bezpiecznego poruszania się w sali. Łączniki wpięte będą do wejść sterujących bezpotencjałowych modułów oświetlenia. Do takiego wejścia możliwe podpinanie dowolnej ilości łączników, a sam włącznik może sterować kilkoma obwodami oświetlenia Obwody elektryczne gniazd zasilania 230V, zasilanie komputerów W niniejszym opracowaniu ujęto wyłącznie zasilanie obwodów systemu audiowizualnego niezbędne do jego prawidłowej pracy sterowanych z poziomu sterowników 21

23 systemu. Gniazda przeznaczone do podłączania urządzeń audio-wideo (przy przyłączach sygnałowych i szafkach a/v) nie powinny być użytkowane do innych celów. Gniazda zasilania 230V i gwarantowanego (sieci komputerowej) nie są przedmiotem niniejszego opracowania Reżysernia 2.24, studia nagraniowe 2.22, 2.23, pomieszczenie techniczne 2.20 zasilanie obwodów. Dla reżyserni 2.24, studiów nagraniowych 2.22, 2.23, pomieszczenia technicznego 2.20 należy przewidzieć dedykowany obwód audio z separacją galwaniczną o mocy 10kW, dzielony na przynajmniej 3 zabezpieczenia. Wszystkie punkty zasilania w przestrzeniach mających połączenie z reżyserią oprócz gniazd zwyczajnych i komputerowych powinny zawierać po przynajmniej dwa gniazda dedykowane dla obwodu audio w kolorze zielonym. Dla podtrzymania zasilania urządzeń audio w pomieszczeniu technicznym 2.20 przewidziano UPS o maksymalnej mocy 2700W mogącym pracować po odłączeniu zasilania z pełnym obciążeniem przez 3 minuty. 3.2 Branża konstrukcyjno-budowlana i architektura Ekrany projekcyjne rozwijane elektrycznie W pomieszczeniach przewiduje się montaż trzech rodzajów ekranów: o szerokości 550cm, 300 cm oraz 200cm. Standardowo każdy z ekranów zamontowany będzie do ściany tuż pod planowanym sufitem podwieszanym. Ze względu na skosy ścian należy stosować odpowiednie uchwyty ścienne umożliwiające odsunięcie jednej strony ekranu od ściany celem ustawienia go prostopadle do osi projekcji. TAB Parametry ekranów w salach Lp Nr sali Rozm. Rozmiar tubusu Ciężar z Sposób montażu Powierzchni dla 16:10 uchwytami 1 0/08 193x121 cm 200x10x9 cm 12 kg Do ściany lub sufitu 2 0/10 193x121 cm 200x10x9 cm 12 kg Do ściany 3 0/11 193x121 cm 200x10x9 cm 12 kg Do ściany 4 0/13 258x161 cm 302x14x12,8 cm 16 kg Do ściany lub sufitu 5 0/18 193x121 cm 200x10x9 cm 12 kg Do ściany 6 1/05 258x161 cm 302x14x12,8 cm 16 kg Do ściany lub sufitu 7 1/14 258x161 cm 302x14x12,8 cm 16 kg Do ściany lub sufitu 22

24 8 2/08 258x161 cm 302x14x12,8 cm 16 kg Do ściany lub sufitu 9 3/08 258x161 cm 302x14x12,8 cm 16 kg Do ściany lub sufitu 10 3/14 193x121 cm 200x10x9 cm 12 kg Do ściany 11 3/15 193x121 cm 200x10x9 cm 12 kg Do ściany 12 3/20 193x121 cm 200x10x9 cm 12 kg Do ściany 13 3/21 550x343cm 560x20x20 cm 97 kg Do ściany nadproża UWAGA: Należy zwrócić uwagę na to, aby oś ekranu pokrywała się z osią obiektywu projektora. Nie należy prowadzić innych instalacji nad sufitem w obrębie ekranu. Ze względu na skosy ścian należy stosować odpowiednie uchwyty ścienne umożliwiające odsunięcie 1 strony ekranu od ściany celem ustawienia go prostopadle do osi projekcji Projektory lokalizacja W pomieszczeniach przewiduje się montaż dwóch rodzajów projektorów o rozdzielczości WUXGA i jasności 4000 ANSI lumenów oraz projektorów o rozdzielczości WXGA i jasności 3800ANSI lumenów. Projektory w salach zamontowane będą do sufitu właściwego za pomocą specjalnego uchwytu, którego płaska podstawa kotwiona jest do stropu konstrukcyjnego. Przez sufit podwieszony przechodzi rura uchwytu mocująca projektor na odpowiedniej wysokości. Rura stanowi również osłonę kablową do podłączenia projektora do systemu av. Łączna waga projektora z uchwytem wyniesie ok 17 kg (WUXGA) lub 5.5kg (WXGA). Odległość projekcyjna w salach wynosi 4,6 m (dla projektora WUXGA) lub około 3m (dla projektora WXGA). W Laboratorium rejestracji obrazu projektor zamontowany będzie przy tylnej ścianie zastosowany tu będzie obiektyw o krótkiej ogniskowej. Uwaga: Obiektyw projektora powinien się znaleźć w osi ekranu. Ponieważ zaproponowany projektor posiada funkcję korekcji optycznej lens shift wszelkie niedokładności powinny zostać skorygowane na etapie instalacji. Nie należy stosować elektronicznej korekcji (Keystone) pogarszającej jakość obrazu. W miejscu montażu uchwytu na suficie nie mogą przebiegać inne konstrukcje (np. wentylacje) uniemożliwiające właściwe jego zamontowanie Monitory 55 i 65 lokalizacja W pomieszczeniach przewiduje się montaż dwóch rodzajów monitorów do prezentacji obrazu: o rozdzielczości fullhd i przekątnej 55 (małe sale seminaryjne i laboratoria) oraz o rozdzielczości 4K i przekątnej 65 (sala duża 0/13 i konferencyjna 1/05). 23
