1 GCI /2011 Załącznik nr 7 do siwz Instalacje dla systemów AV przygotowane przez Generalnego Wykonawcę rozbudowy PPNT Poniżej przedstawiono informacje dotyczące sposobu przygotowania poszczególnych pomieszczeń dla instalacji systemów AV, w zakresie zasilania elektrycznego i instalacji teletechnicznych, który zostanie zapewniony przez Generalnego Wykonawcę robót budowlanych rozbudowy PPNT. BUDYNEK BIUROWO-LABORATORYJNY Instalacje sieci teletechnicznych dla systemów audiowizualnych AV Sale Szkoleniowe Małe (18,87m2 32,58m2) 1. Jedno przyłącze podłogowe na środku sali. W przyłączu podłogowym powinny znajdować się min. 4 gniazda komputerowe RJ45, 1 gn. telefoniczne. Puszka podłogowa zgodnie z projektem instalacji elektrycznych. Sale Szkoleniowe Średnie (ok. 65m2) 2. Dwa przyłącza podłogowe. W każdym przyłączu podłogowym powinny znajdować się min. 4 gniazda komputerowe RJ45, 1 gn. telefoniczne. Puszki podłogowe zgodnie z projektem instalacji elektrycznych. Instalacja zasilania systemów AV Sale szkoleniowe małe (18,87m2-32,58) 1. Jedno przyłącze podłogowe na środku sali. W przyłączu podłogowym powinny znajdować się min. 2 gniazda zasilające, oraz rezerwa. 1-2wejścia. Puszka podłogowa nie gorsza niż Electraplan puszka 514, pokrywa 594 lub równoważne. 2. Gniazdo sieciowe i elektryczne na wysokości 2,5 m na potrzeby bezprzewodowego punktu dostępowego do sieci komputerowej. 3. Zasilenie dla ekranu projekcyjno zwijanego wpust pod sufitem (YDY 4x1,5) + przełącznik ekranu na ścianie krótszej pomieszczenia. Sale szkoleniowe średnie (ok. 65m2) 4. Dwa przyłącza podłogowe. W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda zasilające, oraz rezerwa min. 1-2 wejścia. Puszki podłogowe nie gorsze niż Electraplan puszka 514, pokrywa 594 lub równoważne. 5. Gniazdo sieciowe i elektryczne na wysokości 250 cm nad podłogą (na tyłach sali) na potrzeby 6. Zasilenie dla ekranu projekcyjnego zwijanego wpust pod sufitem (YDY 4x1,5)+przełącznik ekranu na ścianie krótszej pomieszczenia. Strona 1 z 5

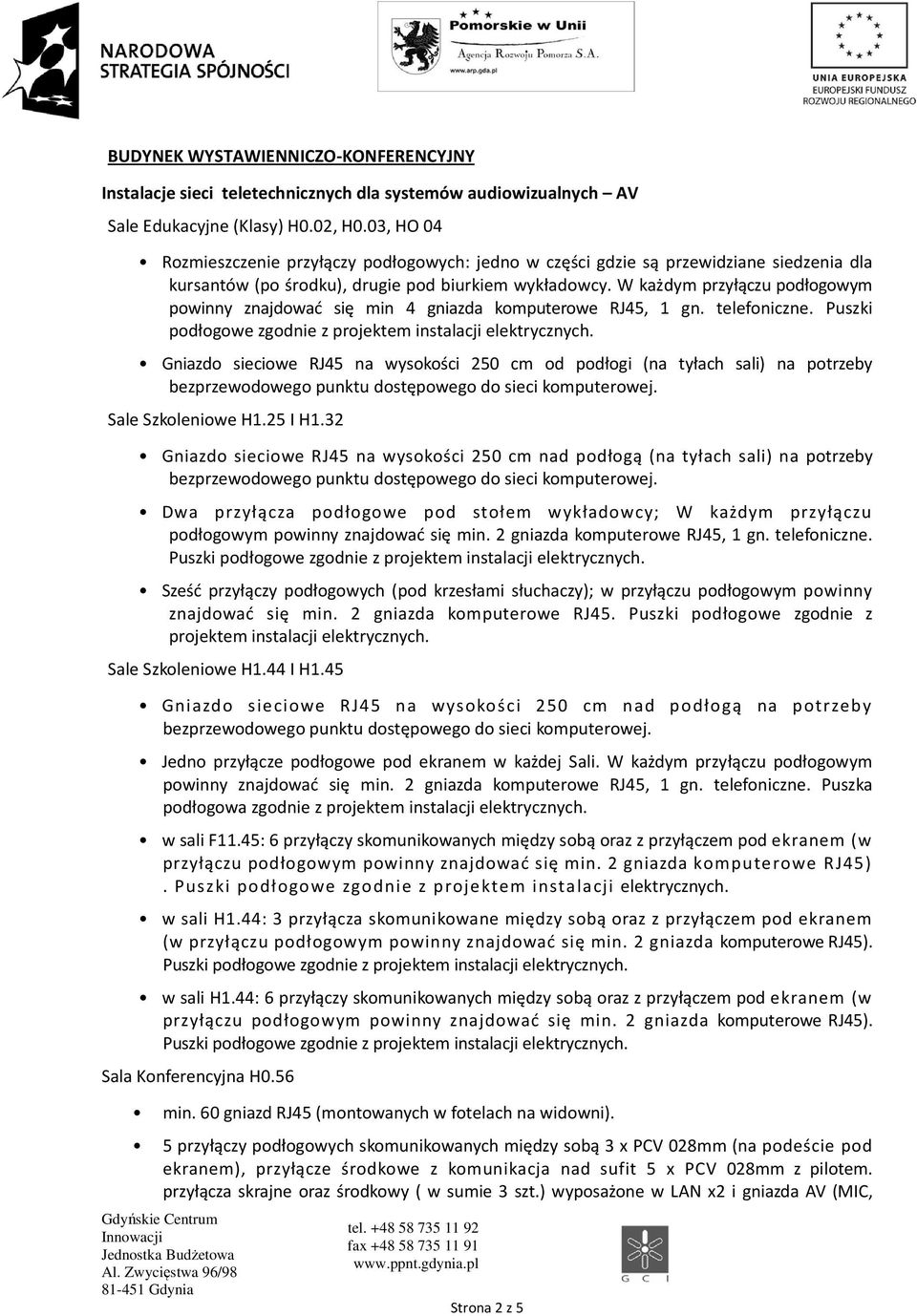

2 BUDYNEK WYSTAWIENNICZO-KONFERENCYJNY Instalacje sieci teletechnicznych dla systemów audiowizualnych AV Sale Edukacyjne (Klasy) H0.02, H0.03, HO 04 Rozmieszczenie przyłączy podłogowych: jedno w części gdzie są przewidziane siedzenia dla kursantów (po środku), drugie pod biurkiem wykładowcy. W każdym przyłączu podłogowym powinny znajdować się min 4 gniazda komputerowe RJ45, 1 gn. telefoniczne. Puszki podłogowe zgodnie z projektem instalacji elektrycznych. Gniazdo sieciowe RJ45 na wysokości 250 cm od podłogi (na tyłach sali) na potrzeby Sale Szkoleniowe H1.25 I H1.32 Gniazdo sieciowe RJ45 na wysokości 250 cm nad podłogą (na tyłach sali) na potrzeby Dwa przyłącza podłogowe pod stołem wykładowcy; W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45, 1 gn. telefoniczne. Sześć przyłączy podłogowych (pod krzesłami słuchaczy); w przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45. Puszki podłogowe zgodnie z projektem instalacji elektrycznych. Sale Szkoleniowe H1.44 I H1.45 Gniazdo sieciowe RJ45 na wysokości 250 cm nad podłogą na potrzeby Jedno przyłącze podłogowe pod ekranem w każdej Sali. W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45, 1 gn. telefoniczne. Puszka podłogowa zgodnie z projektem instalacji elektrycznych. w sali F11.45: 6 przyłączy skomunikowanych między sobą oraz z przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45). w sali H1.44: 3 przyłącza skomunikowane między sobą oraz z przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45). w sali H1.44: 6 przyłączy skomunikowanych między sobą oraz z przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45). Sala Konferencyjna H0.56 min. 60 gniazd RJ45 (montowanych w fotelach na widowni). 5 przyłączy podłogowych skomunikowanych między sobą 3 x PCV 028mm (na podeście pod ekranem), przyłącze środkowe z komunikacja nad sufit 5 x PCV 028mm z pilotem. przyłącza skrajne oraz środkowy ( w sumie 3 szt.) wyposażone w LAN x2 i gniazda AV (MIC, Strona 2 z 5

3 VGA x2, CV); pozostałe 2 przyłącza wyposażone w, LAN x2. Puszki podłogowe zgodnie z projektem instalacji elektrycznych. Sala Kinowa H0.37 Doprowadzić łącze światłowodowe o przepuszczalności 1 Gbps/s do pomieszczenia projektorni z piętrowego punktu dystrybucji sieci. W podeście 4 przyłącza podłogowe skomunikowane między sobą. W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda komputerowe RJ45, 1 gn. telefoniczne. min. 16 gniazd RJ45 (montowanych w fotelach na widowni). Instalacja zasilania systemów AV Sale edukacyjne (klasy) H0.02, H0.03, H Rozmieszczenie przyłączy podłogowych: jedno w części gdzie są przewidziane siedzenia dla kursantów (po środku), drugie pod biurkiem wykładowcy. W przyłączu podłogowym powinny znajdować się min. 2 gniazda zasilające 230V, oraz rezerwa min. 1-2 wejścia. Puszka podłogowa nie gorsza niż Electranplan puszka 514, pokrywa 594 lub równoważne. - Zasilanie projektora na środku Sali, nad sufitem podwieszanym, 4m od ściany, za która znajduje się szacht wentylacyjny. - Zasilanie dla ekranu projekcyjnego zwijanego (wpust pod sufitem YDY 4x1,5). - Komunikacja pomiędzy projektorem a komputerem wykładowcy rurarz PCV Ø28mmx2, pilotem - Na ścianie wokół części, gdzie przewidziane są siedzenia dla kursantów gniazda zasilające 230V, max co 3m wys. 30 cm od podłogi. - Gniazdo 230V na wysokości 250 cm od podłogi (na tyłach Sali) na potrzeby Sale szkoleniowe H1.25 i H Rozdzielnice wielkości 6x24 RH1:32 i RH1:25. - Zasilanie projektora na środku Sali gniazdo montowane pod sufitem. - Zasilanie YDY 4x1,5 dla ekranu projekcyjnego zwijanego pod sufitem na ścianie wizyjnej. - Gniazdo sieciowe i elektryczne na wysokości 250 cm nad podłogą (na tyłach sali) na potrzeby - Komunikacja pomiędzy projektorem a przyłączem wykładowcy rurarz PCV Ø28mmx2, z pilotem - Dwa przyłącza podłogowe pod stołem wykładowcy; W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda 230V, oraz rezerw min. 1-2 wejścia. Puszka podłogowa nie gorsza niż Electraplan puszka 514, pokrywa 594 lub równoważne. Strona 3 z 5

4 - Komunikacja wejścia nad sufitem podwieszanym- 3 x PCV Ø28mm z pilotem z przyłącza komputera wykładowcy - Sześć przyłączy podłogowych (pod krzesłami słuchaczy); w przyłączu podłogowym powinny znajdować się min. 2 gniazda zasilające, oraz rezerwa min. 1-2 wejścia. Puszka odłogowa nie gorsza niż Electraplan puszka 514, pokrywa 594 lub równoważne. Wszystkie puszki połączone ze sobą: 2x PCV Ø28mm. - Przy rozdzielnicach gniazda siłowe 400V, 16A i 32A. Sale szkoleniowe H1.44 i H Jedno przyłącze podłogowe pod ekranem w każdej sali: w przyłączu podłogowym powinny znajdować się min. 2 gniazda zasilające 230V, oraz rezerwa min. 1-2 wejścia. Puszka podłogowa nie gorsza niż Electraplan puszka 514, pokrywa 594 lub równoważne skomunikowana z sufitem rurarz PCV Ø28mm z pilotem. - W Sali H1.45: 6 przyłączy podłogowych skomunikowanych miedzy sobą oraz przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się 2 gniazda 230 ), przyłącza podłogowe nie gorsze niż Elektraplan: puszka podłogowa 510, pokrywa 510, pokrywa 522 lub równoważne. - W Sali H1.44: 3 przyłączy skomunikowane miedzy sobą oraz z przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się 2 gniazda 230V ), przyłącza podłogowe nie - W Sali H1.44: 6 przyłączy skomunikowane miedzy sobą oraz z przyłączem pod ekranem (w przyłączu podłogowym powinny znajdować się 2 gniazda 230V ), przyłącza podłogowe nie - Wpusty YDY 4x1,5 zasilające ekrany projekcyjne zwijane: w Sali H1.45 na ścianie SW05, w Sali H1.44 na ścianie SW04, w Sali H1.43 na ścianie w osiach HY31 - Zasilanie projektora na środku sal, gniazdo montowane na suficie - Gniazdo 230V na wysokości 250 cm nad podłogą na potrzeby bezprzewodowego punktu dostępowego do sieci komputerowej. - Komunikacja pomiędzy projektorem a przyłączem komputera wykładowcy rurarz PCV Ø28mm x3 z pilotem. Sala konferencyjna H min. 60 gniazd 230V (montowanych w fotelach na widowni) - 5 przyłączy podłogowych skomunikowanych między sobą 3 x PCV Ø28mm (na podeście pod ekranem), przyłącze środkowe z komunikacją nad sufit 5 x PCV Ø28mm z pilotem. Przyłącze skrajne oraz środkowy (w sumie 3 szt.) wyposażone 2 gniazda 230V. Przyłącza podłogowe nie - Gniazda 230V pod 4 promienniki podczerwieni na wysokości 270 cm nad podłogą 2 na ścianach bocznych w połowie Sali oraz 2 na ścianie na której jest ekran, prawy/lewy narożnik plus dodatkowo peszel na przewody na drodze promiennik kabina technika Strona 4 z 5

5 - Na ścianach bocznych gniazda 230V min 6 szt. Po każdej stronie rozmieszone symetrycznie na całej ścianie. - Zasilenie dla ekranu projekcyjnego zwijanego YDY 4x1,5. - Zasilenia projektora na środku Sali, gniazdko montowane na suficie. - Przy rozdzielnicy (wielkość min. 6x24) zamontować gniazda siłowe 400V, 16A i 32 A. Sala kinowa - min. 16 gniazd 2x230V (montowanych w fotelach na widowni). - Przy rozdzielnicy zamontować gniazda siłowe 400V, 16A i 32A. - W podeście 4 przyłącza podłogowe skomunikowane między sobą. W każdym przyłączu podłogowym powinny znajdować się min. 2 gniazda 230V, oraz rezerwa min 1-2 wejścia. Puszka podłogowa nie gorsza niż Electraplan puszka 514, pokrywa 594 lub równoważne. W gnieździe podłogowym 2 niezależne obwody elektryczne!. Środkowe przyłącze podłogowe skomunikowane z projektornia za pomocą rurarzu 5 xø 28mm z pilotem. Strona 5 z 5
