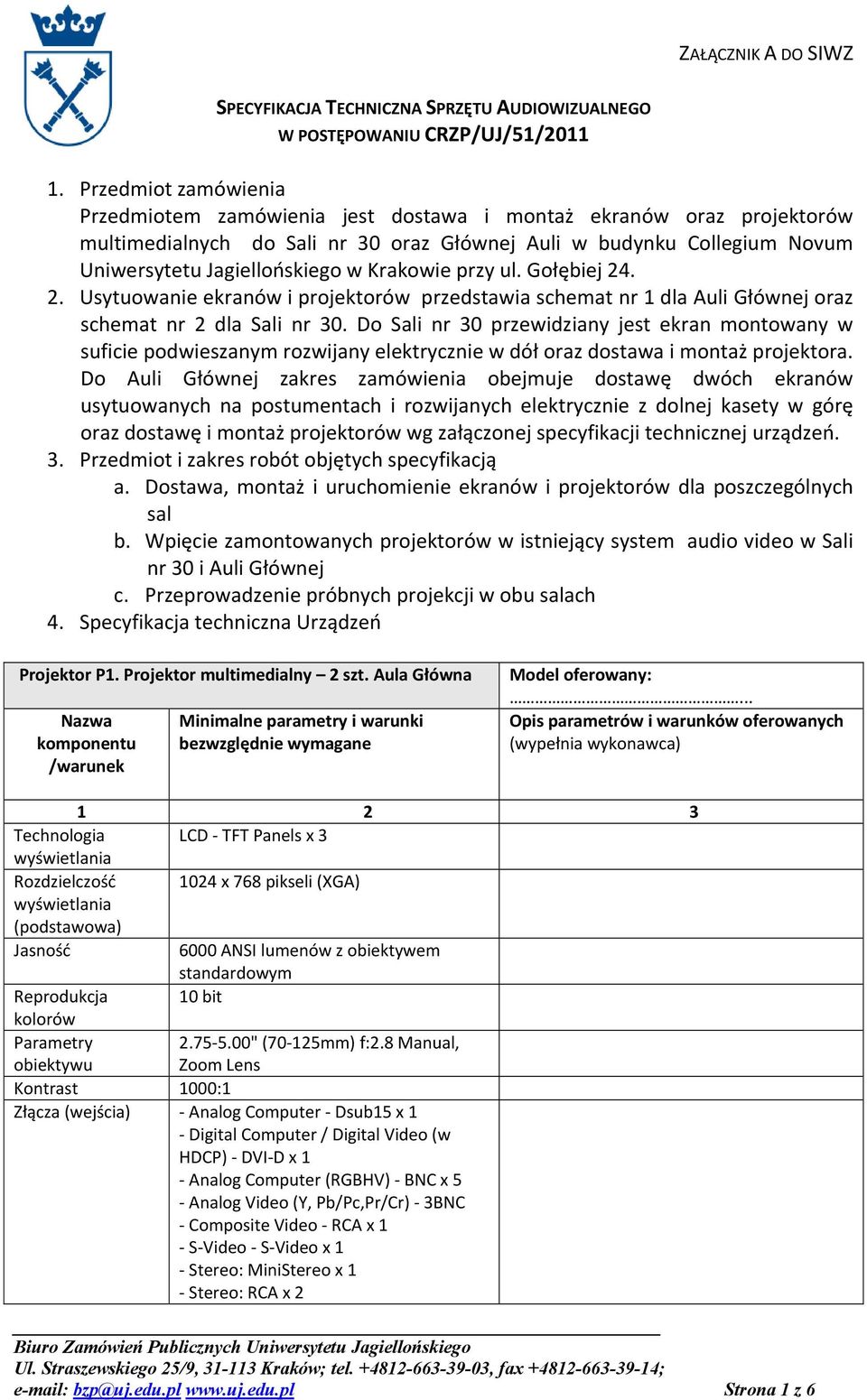

1 ZAŁĄCZNIK A DO SIWZ SPECYFIKACJA TECHNICZNA SPRZĘTU AUDIOWIZUALNEGO W POSTĘPOWANIU CRZP/UJ/51/ Przedmiot zamówienia Przedmiotem zamówienia jest dostawa i montaż ekranów oraz projektorów multimedialnych do Sali nr 30 oraz Głównej Auli w budynku Collegium Novum Uniwersytetu Jagiellońskiego w Krakowie przy ul. Gołębiej Usytuowanie ekranów i projektorów przedstawia schemat nr 1 dla Auli Głównej oraz schemat nr 2 dla Sali nr 30. Do Sali nr 30 przewidziany jest ekran montowany w suficie podwieszanym rozwijany elektrycznie w dół oraz dostawa i montaż projektora. Do Auli Głównej zakres zamówienia obejmuje dostawę dwóch ekranów usytuowanych na postumentach i rozwijanych elektrycznie z dolnej kasety w górę oraz dostawę i montaż projektorów wg załączonej specyfikacji technicznej urządzeń. 3. Przedmiot i zakres robót objętych specyfikacją a. Dostawa, montaż i uruchomienie ekranów i projektorów dla poszczególnych sal b. Wpięcie zamontowanych projektorów w istniejący system audio video w Sali nr 30 i Auli Głównej c. Przeprowadzenie próbnych projekcji w obu salach 4. Specyfikacja techniczna Urządzeń Projektor P1. Projektor multimedialny 2 szt. Aula Główna Nazwa komponentu /warunek Minimalne parametry i warunki bezwzględnie wymagane Model oferowany:... Opis parametrów i warunków oferowanych (wypełnia wykonawca) Technologia LCD - TFT Panels x 3 Rozdzielczość 1024 x 768 pikseli (XGA) (podstawowa) Jasność 6000 ANSI lumenów z obiektywem standardowym Reprodukcja 10 bit kolorów Parametry obiektywu " (70-125mm) f:2.8 Manual, Zoom Lens Kontrast 1000:1 Złącza (wejścia) - Analog Computer - Dsub15 x 1 - Digital Computer / Digital Video (w HDCP) - DVI-D x 1 - Analog Computer (RGBHV)- BNC x 5 - Analog Video (Y, Pb/Pc,Pr/Cr) - 3BNC - Composite Video - RCA x 1 - S-Video - S-Video x 1 - Stereo: MiniStereo x 1 - Stereo: RCA x 2 bzp@uj.edu.pl Strona 1 z 6

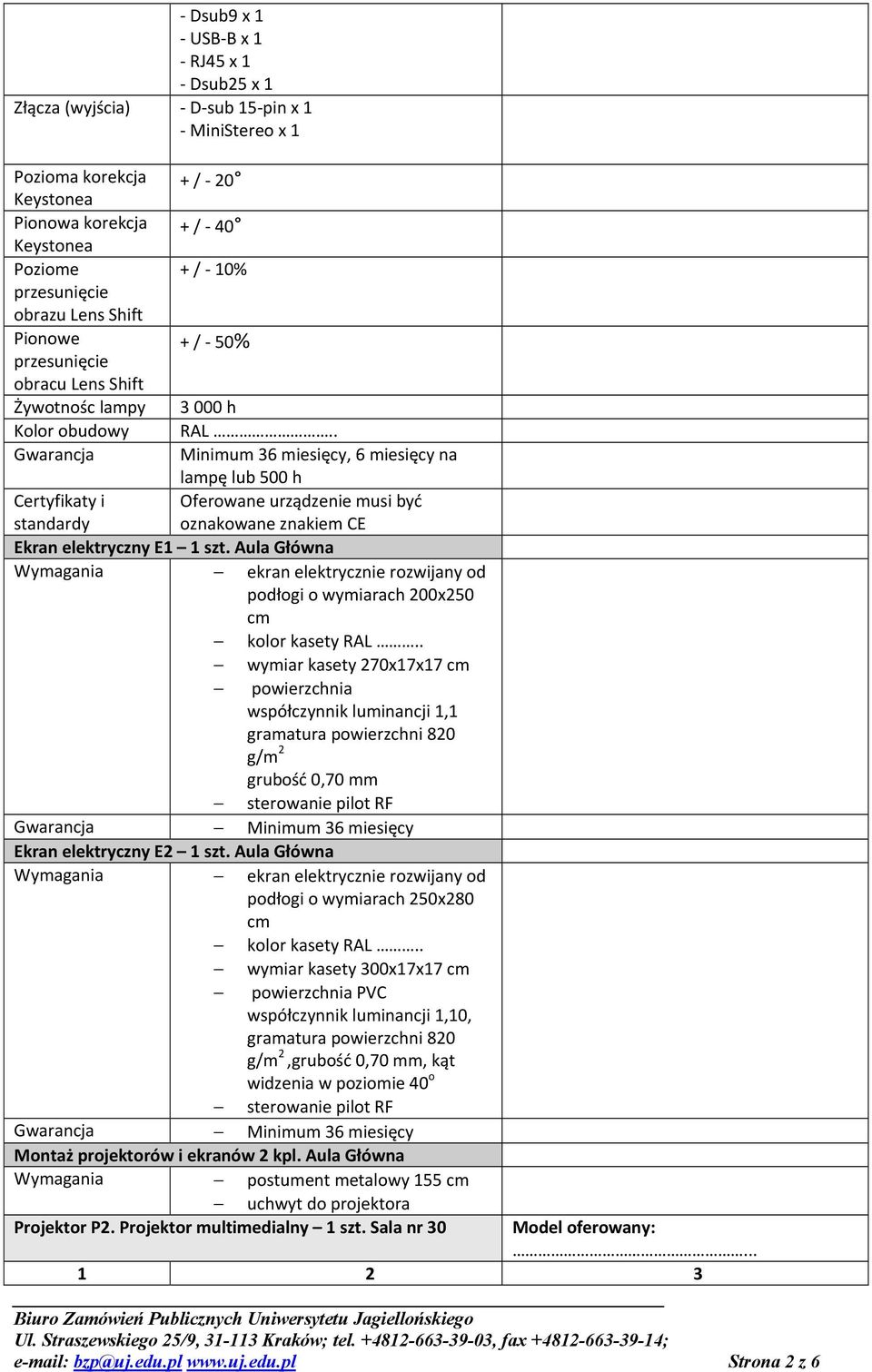

2 - Dsub9 x 1 - USB-B x 1 - RJ45 x 1 - Dsub25 x 1 Złącza (wyjścia) - D-sub 15-pin x 1 - MiniStereo x 1 Pozioma korekcja + /- 20 Pionowa korekcja + /- 40 Poziome + /- 10% obrazu Lens Shift Pionowe + /- 50% obracu Lens Shift Żywotnośc lampy 3000 h Kolor obudowy RAL.. Gwarancja Minimum 36 miesięcy, 6 miesięcy na lampę lub 500 h Certyfikaty i Oferowane urządzenie musi być standardy oznakowane znakiem CE Ekran elektryczny E1 1 szt. Aula Główna Wymagania ekran elektrycznie rozwijany od podłogi o wymiarach 200x250 cm kolor kasety RAL.. wymiar kasety 270x17x17 cm powierzchnia współczynnik luminancji 1,1 gramatura powierzchni 820 g/m 2 grubość 0,70 mm sterowanie pilot RF Gwarancja Minimum 36 miesięcy Ekran elektryczny E2 1 szt. Aula Główna Wymagania ekran elektrycznie rozwijany od podłogi o wymiarach 250x280 cm kolor kasety RAL.. wymiar kasety 300x17x17 cm powierzchnia PVC współczynnik luminancji 1,10, gramatura powierzchni 820 g/m 2,grubość 0,70 mm, kąt widzenia w poziomie 40 o sterowanie pilot RF Gwarancja Minimum 36 miesięcy Montaż projektorów i ekranów 2 kpl. Aula Główna Wymagania postument metalowy 155 cm uchwyt do projektora Projektor P2. Projektor multimedialny 1 szt. Sala nr 30 Model oferowany: bzp@uj.edu.pl Strona 2 z 6

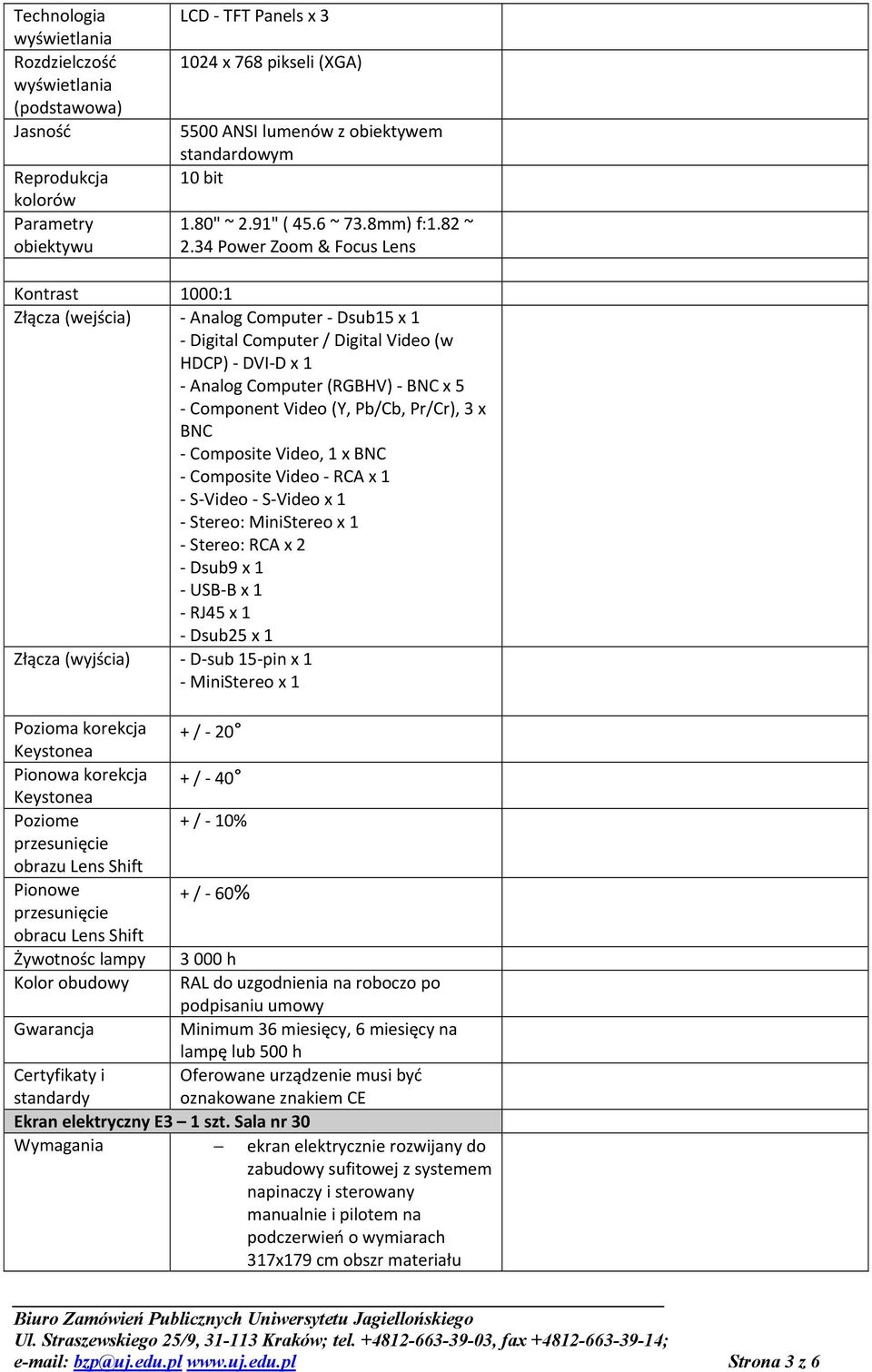

3 Technologia Rozdzielczość (podstawowa) Jasność Reprodukcja kolorów Parametry obiektywu LCD - TFT Panels x x 768 pikseli (XGA) 5500 ANSI lumenów z obiektywem standardowym 10 bit 1.80" ~ 2.91" ( 45.6 ~ 73.8mm) f:1.82 ~ 2.34 Power Zoom & Focus Lens Kontrast 1000:1 Złącza (wejścia) - Analog Computer - Dsub15 x 1 - Digital Computer / Digital Video (w HDCP) - DVI-D x 1 - Analog Computer (RGBHV) - BNC x 5 - Component Video (Y, Pb/Cb, Pr/Cr), 3 x BNC - Composite Video, 1 x BNC - Composite Video - RCA x 1 - S-Video - S-Video x 1 - Stereo: MiniStereo x 1 - Stereo: RCA x 2 - Dsub9 x 1 - USB-B x 1 - RJ45 x 1 - Dsub25 x 1 Złącza (wyjścia) - D-sub 15-pin x 1 - MiniStereo x 1 Pozioma korekcja + /- 20 Pionowa korekcja + /- 40 Poziome + /- 10% obrazu Lens Shift Pionowe + /- 60% obracu Lens Shift Żywotnośc lampy 3000 h Kolor obudowy RAL do uzgodnienia na roboczo po podpisaniu umowy Gwarancja Minimum 36 miesięcy, 6 miesięcy na lampę lub 500 h Certyfikaty i Oferowane urządzenie musi być standardy oznakowane znakiem CE Ekran elektryczny E3 1 szt. Sala nr 30 Wymagania ekran elektrycznie rozwijany do zabudowy sufitowej z systemem napinaczy i sterowany manualnie i pilotem na podczerwień o wymiarach 317x179 cm obszr materiału bzp@uj.edu.pl Strona 3 z 6

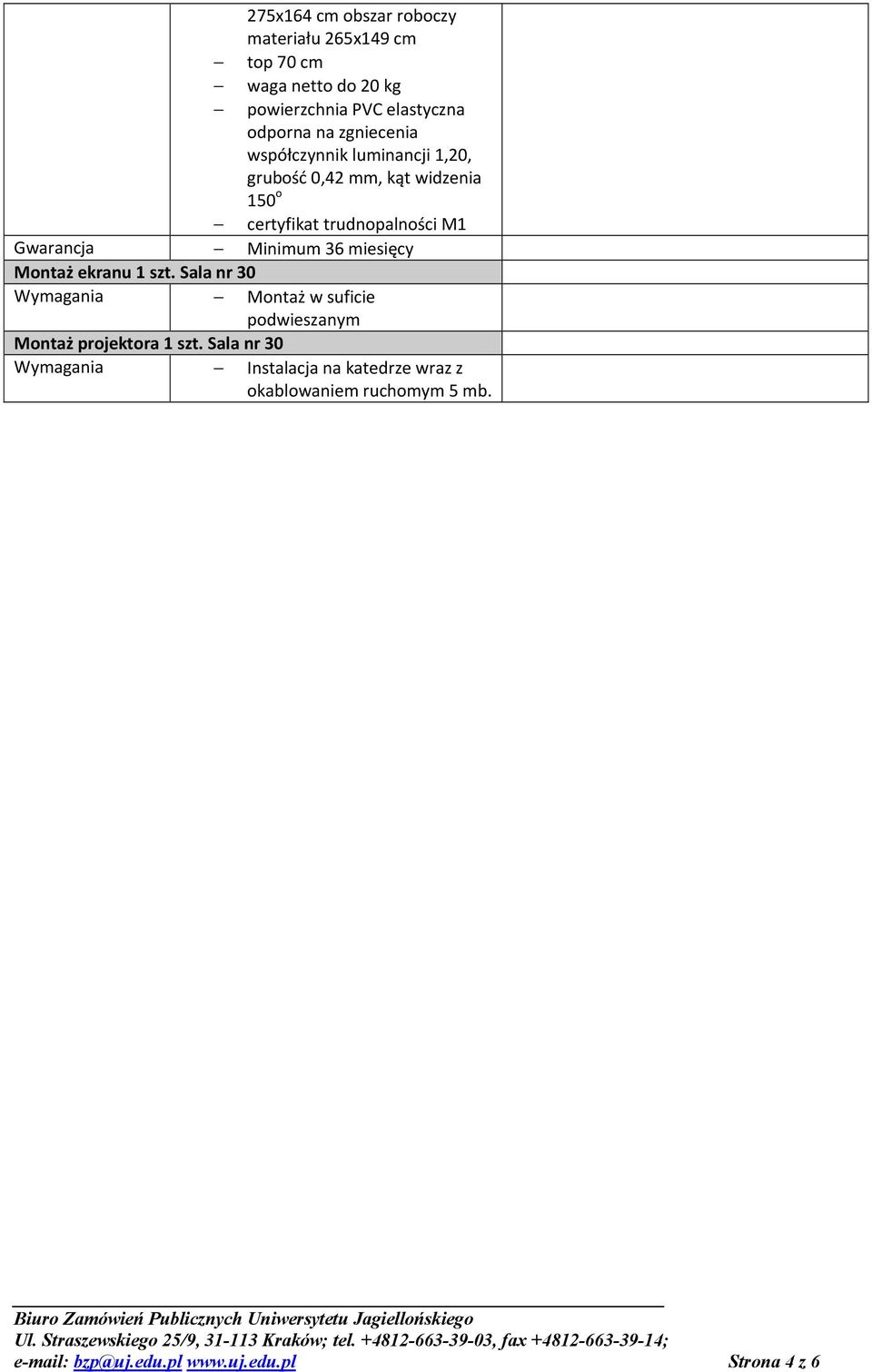

4 275x164 cm obszar roboczy materiału 265x149 cm top 70 cm waga netto do 20 kg powierzchnia PVC elastyczna odporna na zgniecenia współczynnik luminancji 1,20, grubość 0,42 mm, kąt widzenia 150 o certyfikat trudnopalności M1 Gwarancja Minimum 36 miesięcy Montaż ekranu 1 szt. Sala nr 30 Wymagania Montaż w suficie podwieszanym Montaż projektora 1 szt. Sala nr 30 Wymagania Instalacja na katedrze wraz z okablowaniem ruchomym 5 mb. bzp@uj.edu.pl Strona 4 z 6

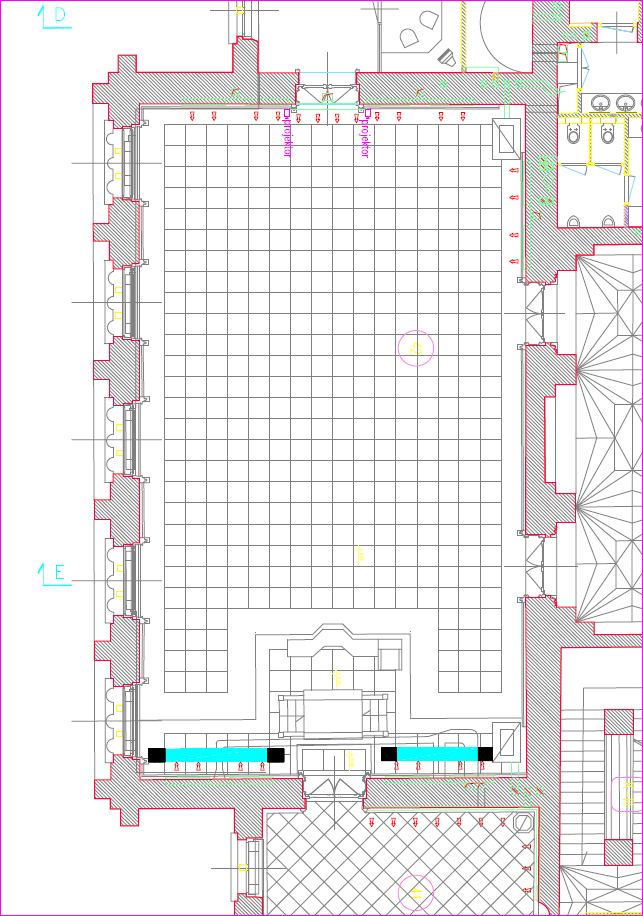

5 5. Schematy sal wraz z planowanym rozmieszczeniem ekranów i projektorów Aula Główna bzp@uj.edu.pl Strona 5 z 6

6 Sala nr Strona 6 z 6
