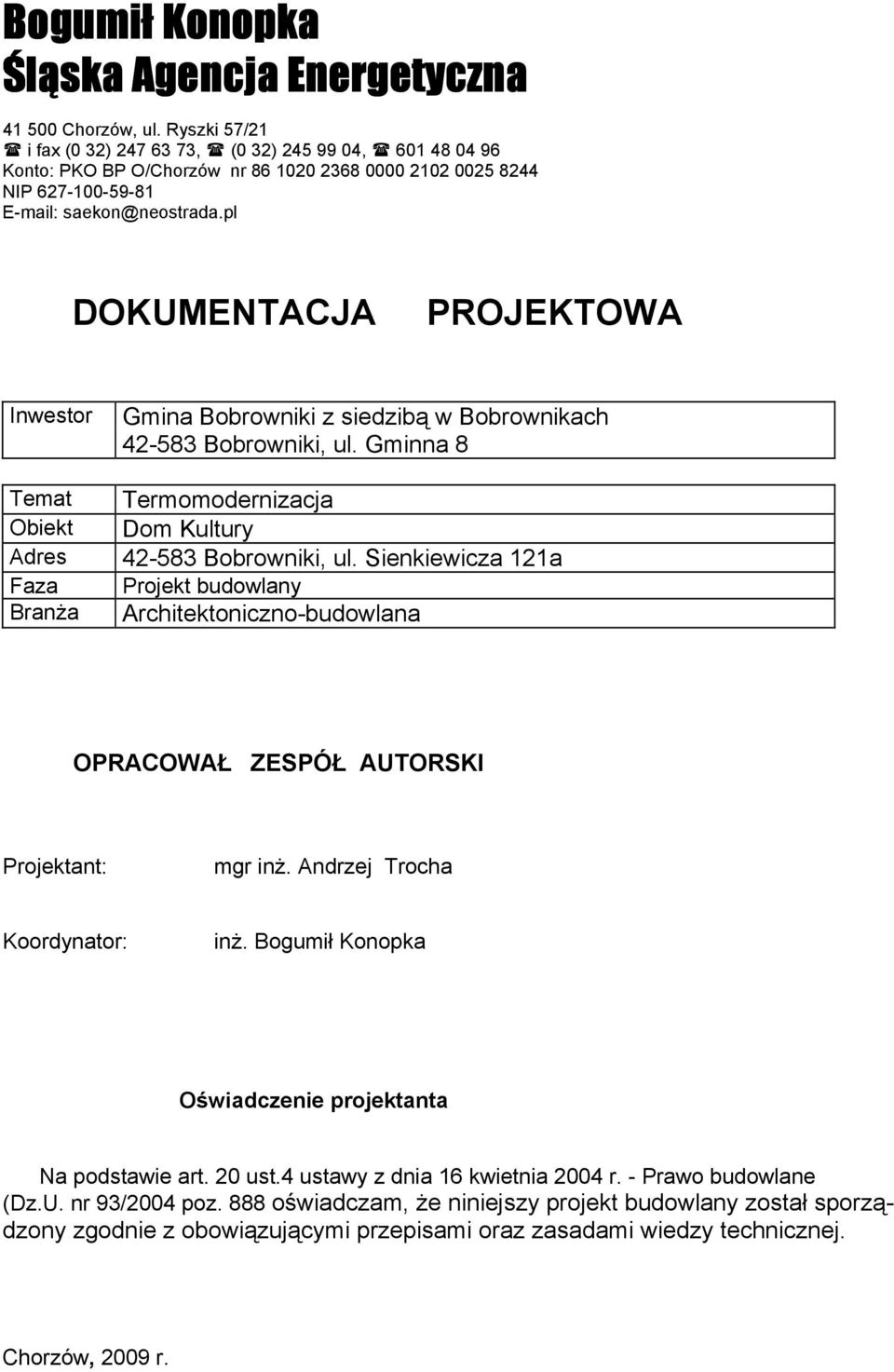

1 Bogumił Konopka Śląska Agencja Energetyczna Chorzów, ul. Ryszki 57/21 i fax (0 32) , (0 32) , Konto: PKO BP O/Chorzów nr NIP saekon@neostrada.pl DOKUMENTACJA PROJEKTOWA Inwestor Temat Obiekt Adres Faza Branża Gmina Bobrowniki z siedzibą w Bobrownikach Bobrowniki, ul. Gminna 8 Termomodernizacja Dom Kultury Bobrowniki, ul. Sienkiewicza 121a Projekt budowlany Architektoniczno-budowlana OPRACOWAŁ ZESPÓŁ AUTORSKI Projektant: mgr inż. Andrzej Trocha Koordynator: inż. Bogumił Konopka Oświadczenie projektanta Na podstawie art. 20 ust.4 ustawy z dnia 16 kwietnia 2004 r. - Prawo budowlane (Dz.U. nr 93/2004 poz. 888 oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Chorzów, 2009 r.

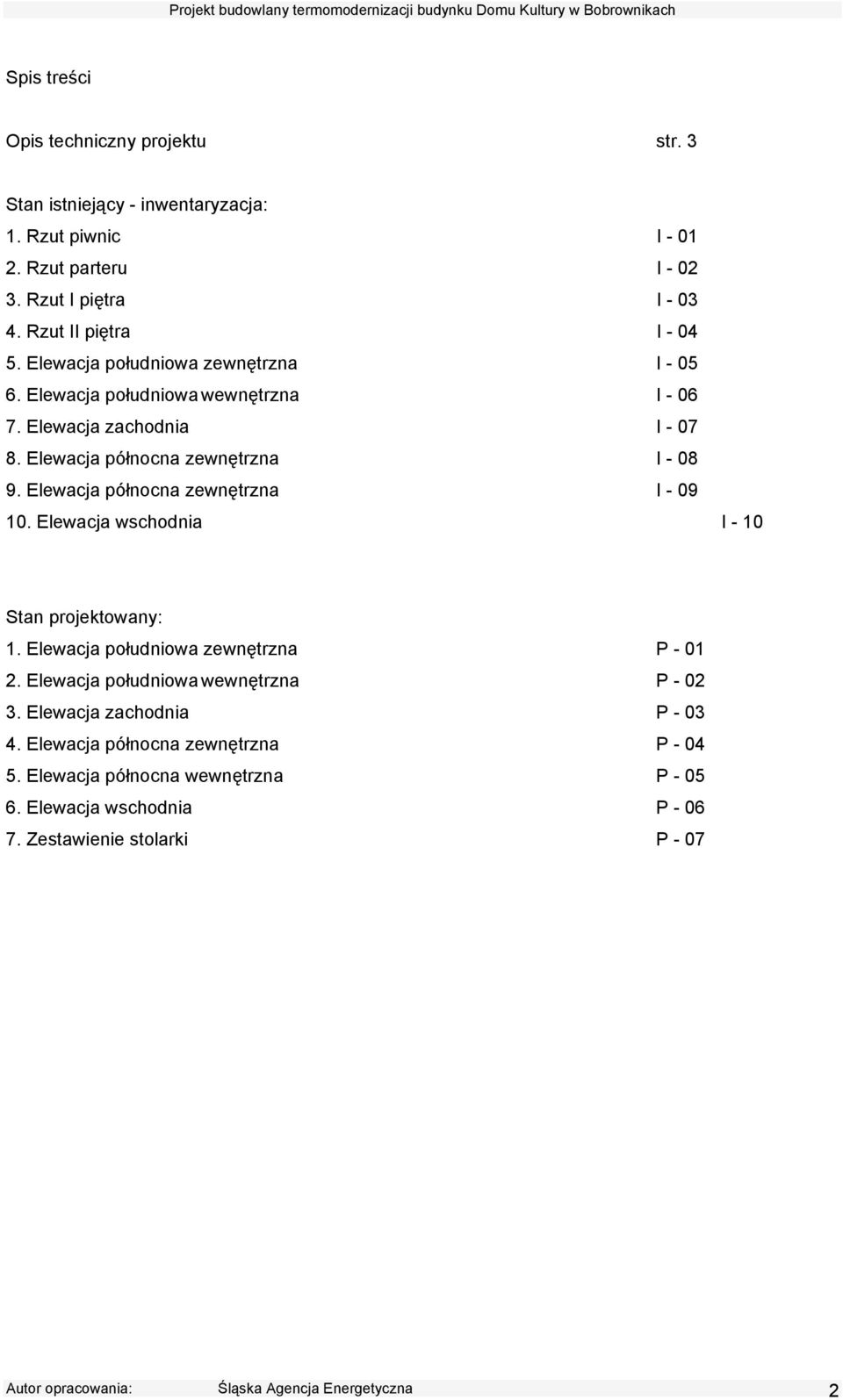

2 Spis treści Opis techniczny projektu str. 3 Stan istniejący - inwentaryzacja: 1. Rzut piwnic I Rzut parteru I Rzut I piętra I Rzut II piętra I Elewacja południowa zewnętrzna I Elewacja południowa wewnętrzna I Elewacja zachodnia I Elewacja północna zewnętrzna I Elewacja północna zewnętrzna I Elewacja wschodnia I - 10 Stan projektowany: 1. Elewacja południowa zewnętrzna P Elewacja południowa wewnętrzna P Elewacja zachodnia P Elewacja północna zewnętrzna P Elewacja północna wewnętrzna P Elewacja wschodnia P Zestawienie stolarki P - 07 Autor opracowania: Śląska Agencja Energetyczna 2

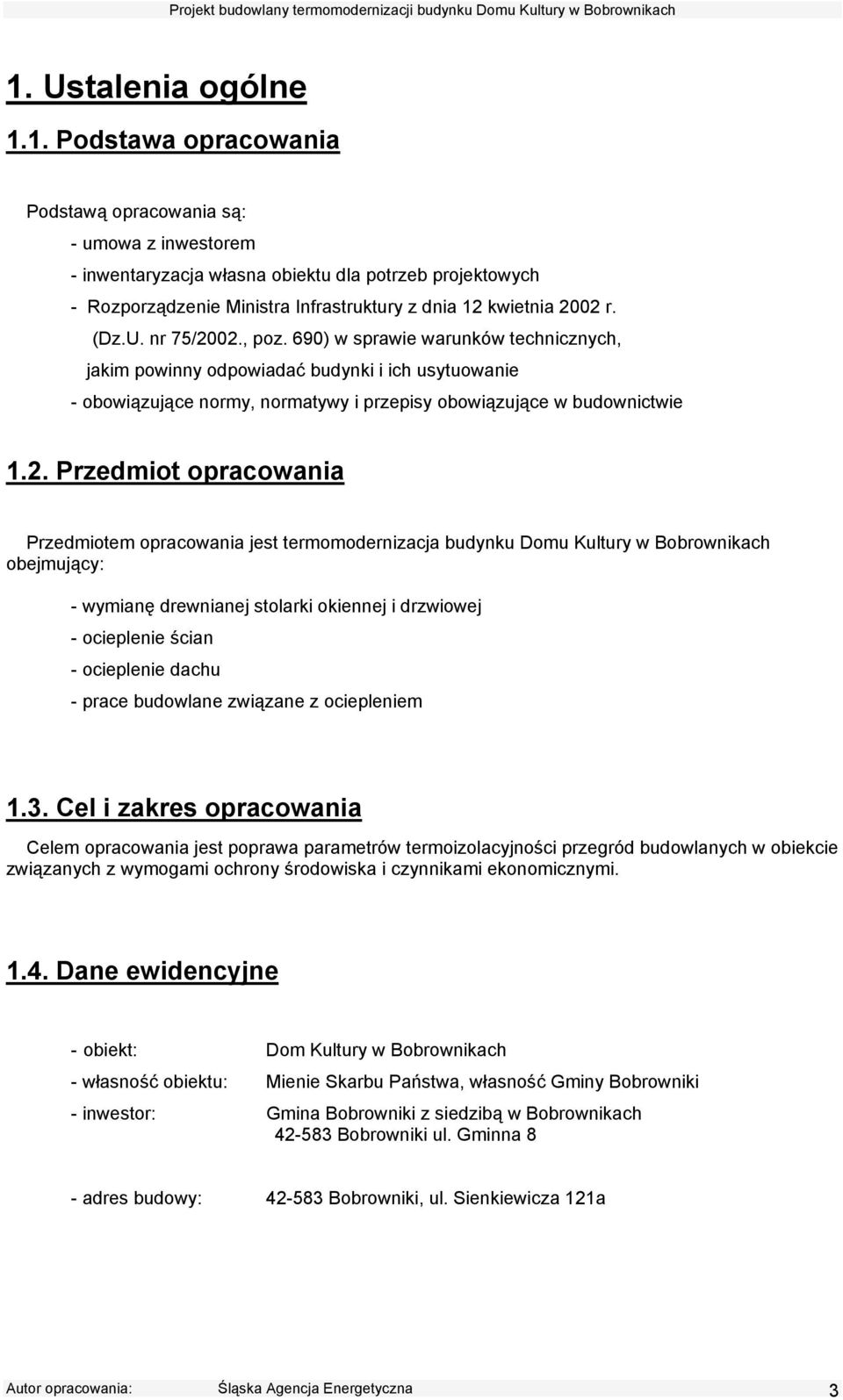

3 1. U1talenia ogólne 1.1. Pod1tawa opracowania Podstawą opracowania są: - umowa z inwestorem - inwentaryzacja własna obiektu dla potrzeb projektowych - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. nr 75/2002., poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - obowiązujące normy, normatywy i przepisy obowiązujące w budownictwie 1.2. Przedmiot opracowania Przedmiotem opracowania jest termomodernizacja budynku Domu Kultury w Bobrownikach obejmujący: - wymianę drewnianej stolarki okiennej i drzwiowej - ocieplenie ścian - ocieplenie dachu - prace budowlane związane z ociepleniem 1.3. Cel i zakre1 opracowania Celem opracowania jest poprawa parametrów termoizolacyjności przegród budowlanych w obiekcie związanych z wymogami ochrony środowiska i czynnikami ekonomicznymi Dane ewidencyjne - obiekt: Dom Kultury w Bobrownikach - własność obiektu: Mienie Skarbu Państwa, własność Gminy Bobrowniki - inwestor: Gmina Bobrowniki z siedzibą w Bobrownikach Bobrowniki ul. Gminna 8 - adres budowy: Bobrowniki, ul. Sienkiewicza 121a Autor opracowania: Śląska Agencja Energetyczna 3

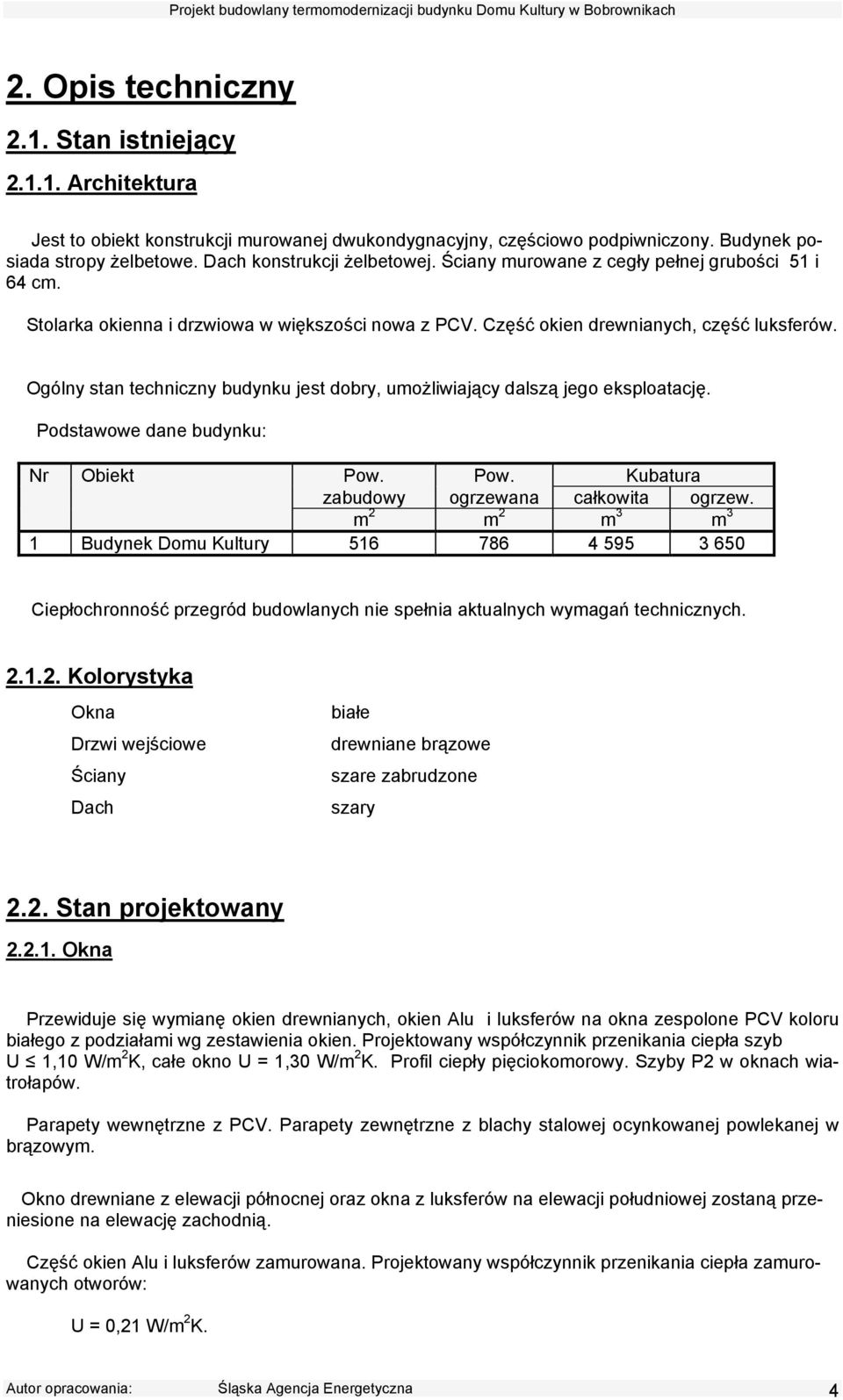

4 2. Opi1 techniczny 2.1. Stan i1tniejący Architektura Jest to obiekt konstrukcji murowanej dwukondygnacyjny, częściowo podpiwniczony. Budynek posiada stropy żelbetowe. Dach konstrukcji żelbetowej. Ściany murowane z cegły pełnej grubości 51 i 64 cm. Stolarka okienna i drzwiowa w większości nowa z PCV. Część okien drewnianych, część luksferów. Ogólny stan techniczny budynku jest dobry, umożliwiający dalszą jego eksploatację. Podstawowe dane budynku: Nr Obiekt Pow. Pow. Kubatura zabudowy ogrzewana całkowita ogrzew. m 2 m 2 m 3 m 3 1 Budynek Domu Kultury Ciepłochronność przegród budowlanych nie spełnia aktualnych wymagań technicznych Kolory1tyka Okna Drzwi wejściowe Ściany Dach białe drewniane brązowe szare zabrudzone szary 2.2. Stan projektowany Okna Przewiduje się wymianę okien drewnianych, okien Alu i luksferów na okna zespolone PCV koloru białego z podziałami wg zestawienia okien. Projektowany współczynnik przenikania ciepła szyb U 1,10 W/m 2 K, całe okno U = 1,30 W/m 2 K. Profil ciepły pięciokomorowy. Szyby P2 w oknach wiatrołapów. Parapety wewnętrzne z PCV. Parapety zewnętrzne z blachy stalowej ocynkowanej powlekanej w brązowym. Okno drewniane z elewacji północnej oraz okna z luksferów na elewacji południowej zostaną przeniesione na elewację zachodnią. Część okien Alu i luksferów zamurowana. Projektowany współczynnik przenikania ciepła zamurowanych otworów: U = 0,21 W/m 2 K. Autor opracowania: Śląska Agencja Energetyczna 4

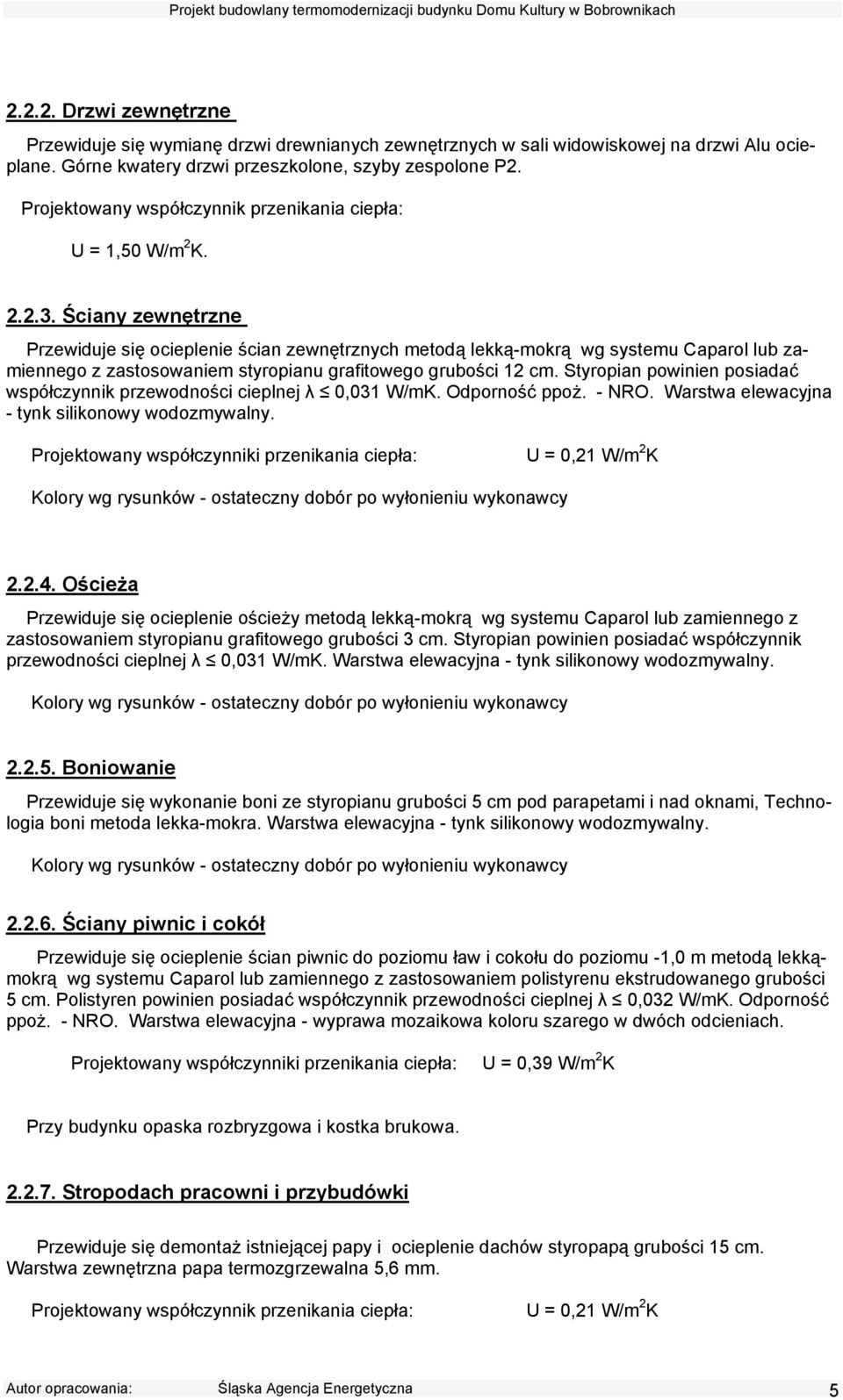

5 Drzwi zewnętrzne Przewiduje się wymianę drzwi drewnianych zewnętrznych w sali widowiskowej na drzwi Alu ocieplane. Górne kwatery drzwi przeszkolone, szyby zespolone P2. Projektowany współczynnik przenikania ciepła: U = 1,50 W/m 2 K Ściany zewnętrzne Przewiduje się ocieplenie ścian zewnętrznych metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem styropianu grafitowego grubości 12 cm. Styropian powinien posiadać współczynnik przewodności cieplnej λ 0,031 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - tynk silikonowy wodozmywalny. Projektowany współczynniki przenikania ciepła: U = 0,21 W/m 2 K Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy Ościeża Przewiduje się ocieplenie ościeży metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem styropianu grafitowego grubości 3 cm. Styropian powinien posiadać współczynnik przewodności cieplnej λ 0,031 W/mK. Warstwa elewacyjna - tynk silikonowy wodozmywalny. Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy Boniowanie Przewiduje się wykonanie boni ze styropianu grubości 5 cm pod parapetami i nad oknami, Technologia boni metoda lekka-mokra. Warstwa elewacyjna - tynk silikonowy wodozmywalny. Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy Ściany piwnic i cokół Przewiduje się ocieplenie ścian piwnic do poziomu ław i cokołu do poziomu -1,0 m metodą lekkąmokrą wg systemu Caparol lub zamiennego z zastosowaniem polistyrenu ekstrudowanego grubości 5 cm. Polistyren powinien posiadać współczynnik przewodności cieplnej λ 0,032 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - wyprawa mozaikowa koloru szarego w dwóch odcieniach. Projektowany współczynniki przenikania ciepła: U = 0,39 W/m 2 K Przy budynku opaska rozbryzgowa i kostka brukowa Stropodach pracowni i przybudówki Przewiduje się demontaż istniejącej papy i ocieplenie dachów styropapą grubości 15 cm. Warstwa zewnętrzna papa termozgrzewalna 5,6 mm. Projektowany współczynnik przenikania ciepła: U = 0,21 W/m 2 K Autor opracowania: Śląska Agencja Energetyczna 5

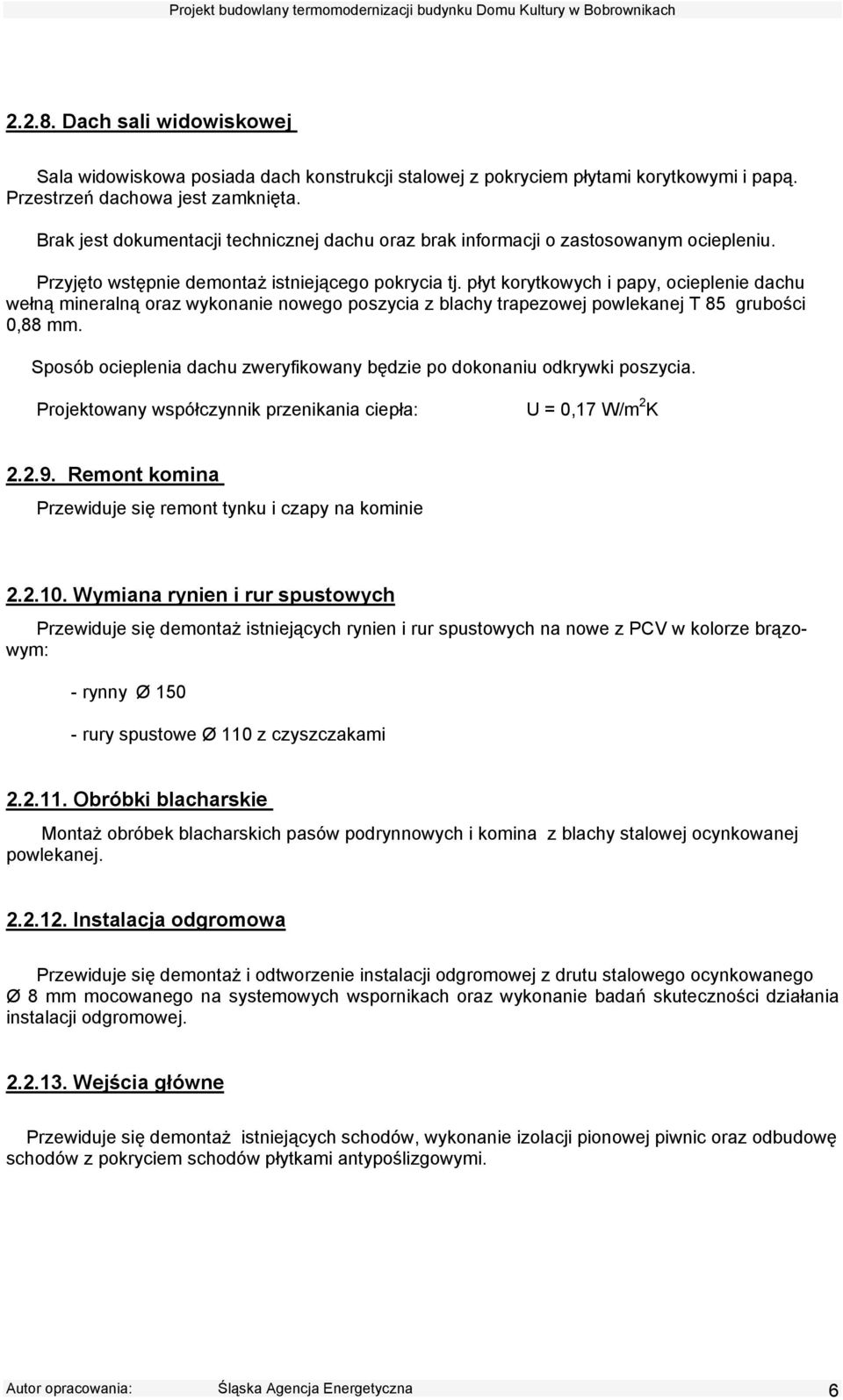

6 Dach 1ali widowi1kowej Sala widowiskowa posiada dach konstrukcji stalowej z pokryciem płytami korytkowymi i papą. Przestrzeń dachowa jest zamknięta. Brak jest dokumentacji technicznej dachu oraz brak informacji o zastosowanym ociepleniu. Przyjęto wstępnie demontaż istniejącego pokrycia tj. płyt korytkowych i papy, ocieplenie dachu wełną mineralną oraz wykonanie nowego poszycia z blachy trapezowej powlekanej T 85 grubości 0,88 mm. Sposób ocieplenia dachu zweryfikowany będzie po dokonaniu odkrywki poszycia. Projektowany współczynnik przenikania ciepła: U = 0,17 W/m 2 K Remont komina Przewiduje się remont tynku i czapy na kominie Wymiana rynien i rur 1pu1towych Przewiduje się demontaż istniejących rynien i rur spustowych na nowe z PCV w kolorze brązowym: - rynny Ø rury spustowe Ø 110 z czyszczakami Obróbki blachar1kie Montaż obróbek blacharskich pasów podrynnowych i komina z blachy stalowej ocynkowanej powlekanej In1talacja odgromowa Przewiduje się demontaż i odtworzenie instalacji odgromowej z drutu stalowego ocynkowanego Ø 8 mm mocowanego na systemowych wspornikach oraz wykonanie badań skuteczności działania instalacji odgromowej Wejścia główne Przewiduje się demontaż istniejących schodów, wykonanie izolacji pionowej piwnic oraz odbudowę schodów z pokryciem schodów płytkami antypoślizgowymi. Autor opracowania: Śląska Agencja Energetyczna 6

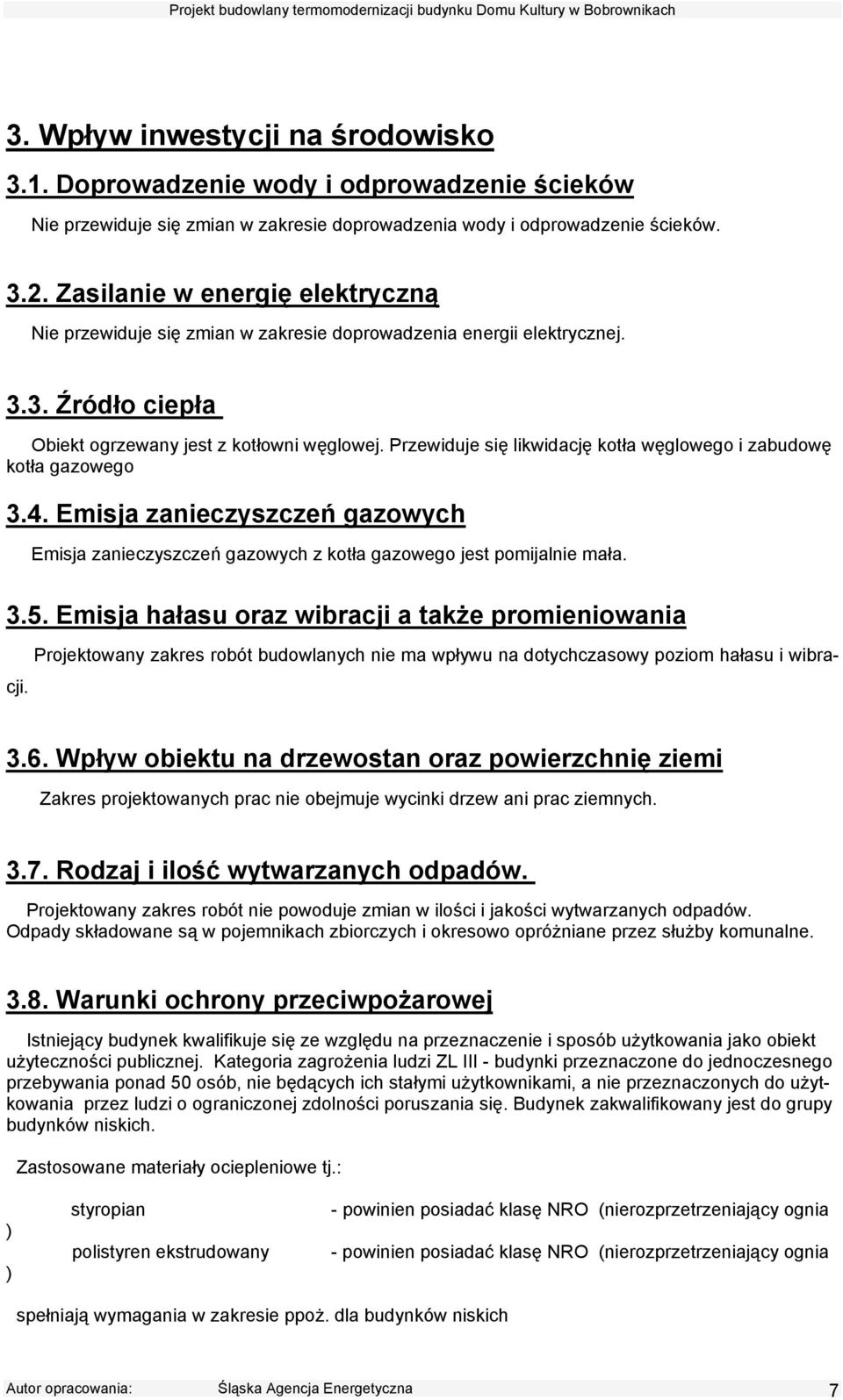

7 3. Wpływ inwe1tycji na środowi1ko 3.1. Doprowadzenie wody i odprowadzenie ścieków Nie przewiduje się zmian w zakresie doprowadzenia wody i odprowadzenie ścieków Za1ilanie w energię elektryczną Nie przewiduje się zmian w zakresie doprowadzenia energii elektrycznej Źródło ciepła Obiekt ogrzewany jest z kotłowni węglowej. Przewiduje się likwidację kotła węglowego i zabudowę kotła gazowego 3.4. Emi1ja zanieczy1zczeń gazowych Emisja zanieczyszczeń gazowych z kotła gazowego jest pomijalnie mała Emi1ja hała1u oraz wibracji a także promieniowania Projektowany zakres robót budowlanych nie ma wpływu na dotychczasowy poziom hałasu i wibracji Wpływ obiektu na drzewo1tan oraz powierzchnię ziemi Zakres projektowanych prac nie obejmuje wycinki drzew ani prac ziemnych Rodzaj i ilość wytwarzanych odpadów. Projektowany zakres robót nie powoduje zmian w ilości i jakości wytwarzanych odpadów. Odpady składowane są w pojemnikach zbiorczych i okresowo opróżniane przez służby komunalne Warunki ochrony przeciwpożarowej Istniejący budynek kwalifikuje się ze względu na przeznaczenie i sposób użytkowania jako obiekt użyteczności publicznej. Kategoria zagrożenia ludzi ZL III - budynki przeznaczone do jednoczesnego przebywania ponad 50 osób, nie będących ich stałymi użytkownikami, a nie przeznaczonych do użytkowania przez ludzi o ograniczonej zdolności poruszania się. Budynek zakwalifikowany jest do grupy budynków niskich. Zastosowane materiały ociepleniowe tj.: ) ) styropian polistyren ekstrudowany - powinien posiadać klasę NRO (nierozprzetrzeniający ognia - powinien posiadać klasę NRO (nierozprzetrzeniający ognia spełniają wymagania w zakresie ppoż. dla budynków niskich Autor opracowania: Śląska Agencja Energetyczna 7

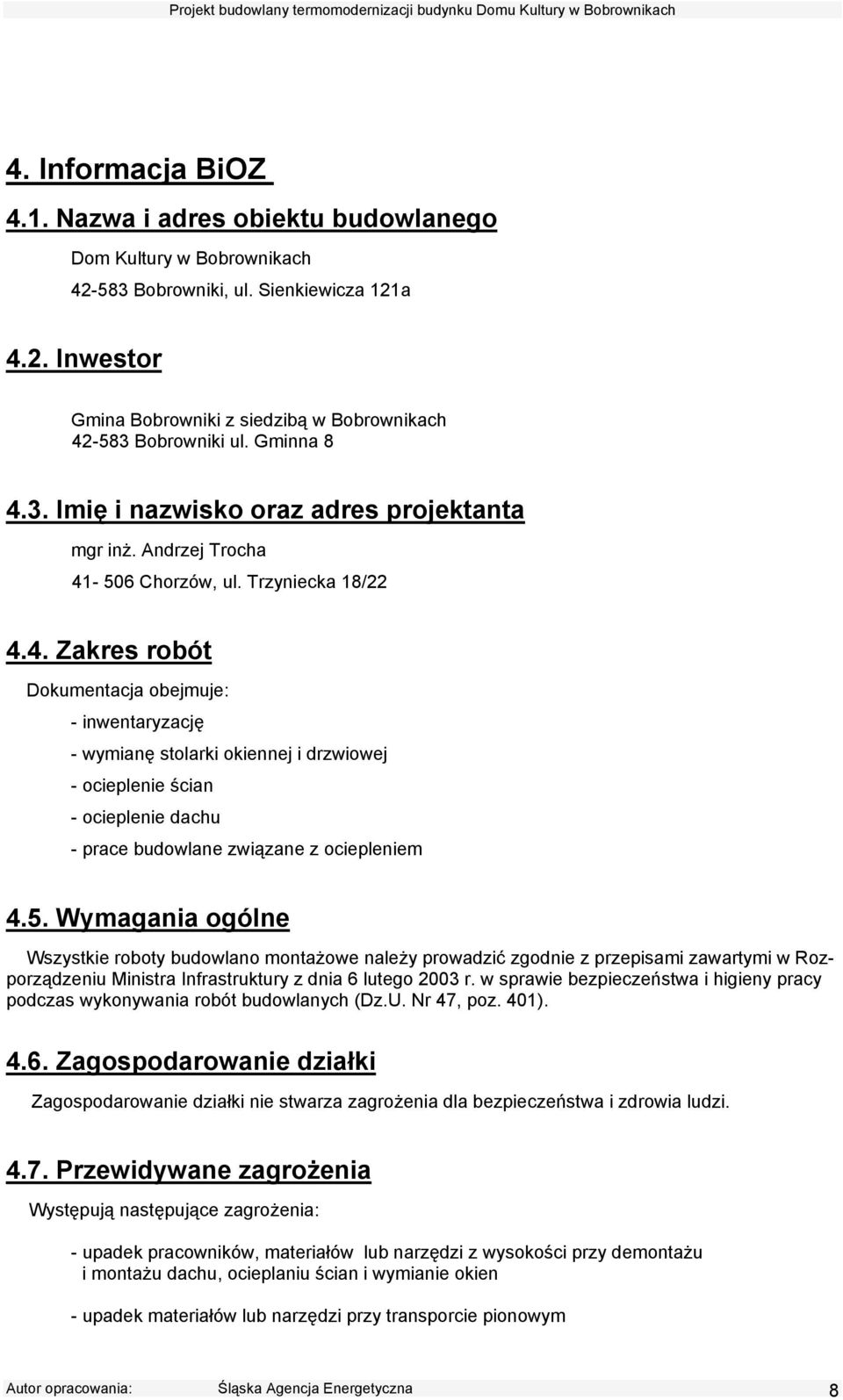

8 4. Informacja BiOZ 4.1. Nazwa i adre1 obiektu budowlanego Dom Kultury w Bobrownikach Bobrowniki, ul. Sienkiewicza 121a 4.2. Inwe1tor Gmina Bobrowniki z siedzibą w Bobrownikach Bobrowniki ul. Gminna Imię i nazwi1ko oraz adre1 projektanta mgr inż. Andrzej Trocha Chorzów, ul. Trzyniecka 18/ Zakre1 robót Dokumentacja obejmuje: - inwentaryzację - wymianę stolarki okiennej i drzwiowej - ocieplenie ścian - ocieplenie dachu - prace budowlane związane z ociepleniem 4.5. Wymagania ogólne Wszystkie roboty budowlano montażowe należy prowadzić zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401) Zago1podarowanie działki Zagospodarowanie działki nie stwarza zagrożenia dla bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia Występują następujące zagrożenia: - upadek pracowników, materiałów lub narzędzi z wysokości przy demontażu i montażu dachu, ocieplaniu ścian i wymianie okien - upadek materiałów lub narzędzi przy transporcie pionowym Autor opracowania: Śląska Agencja Energetyczna 8

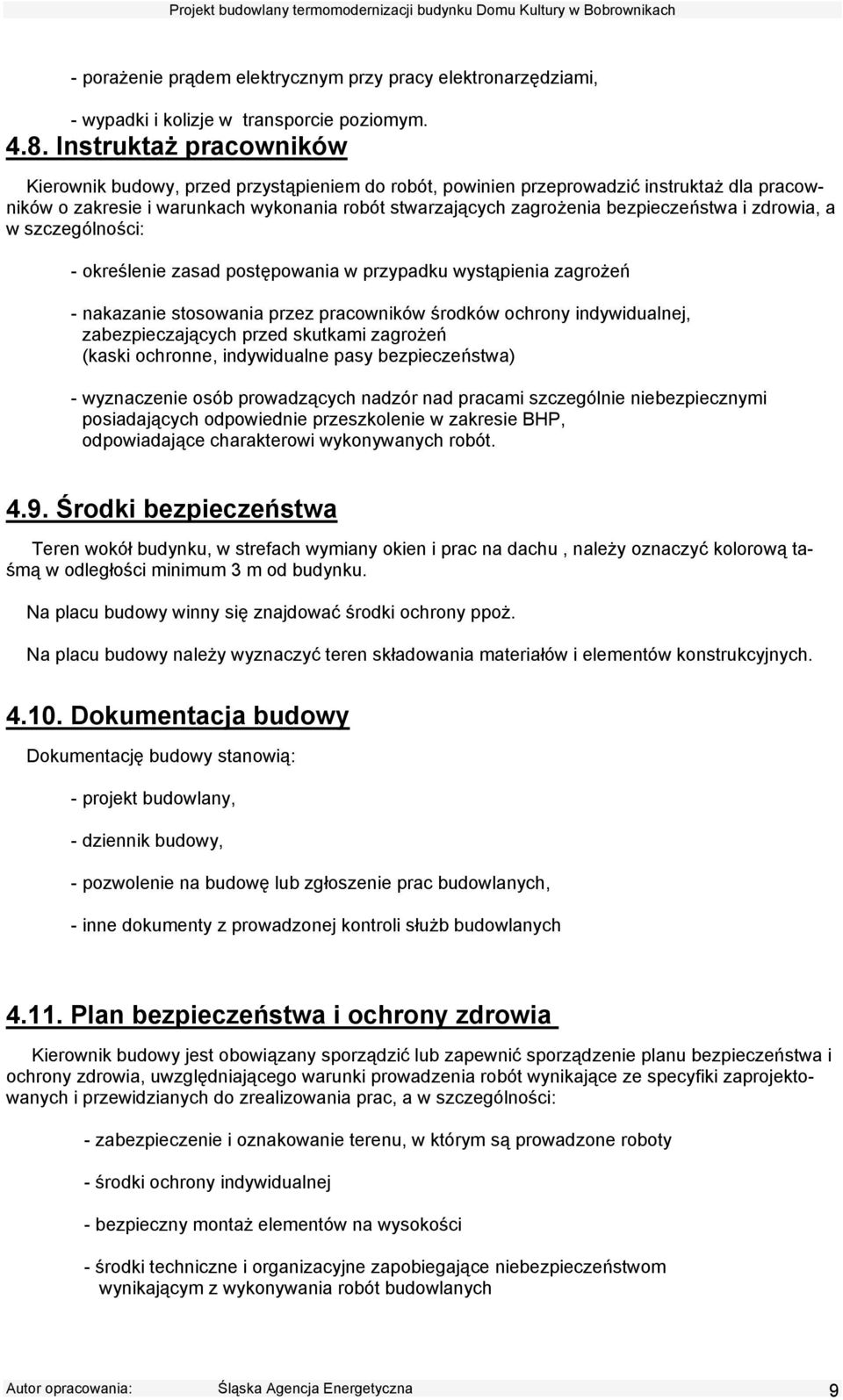

9 - porażenie prądem elektrycznym przy pracy elektronarzędziami, - wypadki i kolizje w transporcie poziomym In1truktaż pracowników Kierownik budowy, przed przystąpieniem do robót, powinien przeprowadzić instruktaż dla pracowników o zakresie i warunkach wykonania robót stwarzających zagrożenia bezpieczeństwa i zdrowia, a w szczególności: - określenie zasad postępowania w przypadku wystąpienia zagrożeń - nakazanie stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń (kaski ochronne, indywidualne pasy bezpieczeństwa) - wyznaczenie osób prowadzących nadzór nad pracami szczególnie niebezpiecznymi posiadających odpowiednie przeszkolenie w zakresie BHP, odpowiadające charakterowi wykonywanych robót Środki bezpieczeń1twa Teren wokół budynku, w strefach wymiany okien i prac na dachu, należy oznaczyć kolorową taśmą w odległości minimum 3 m od budynku. Na placu budowy winny się znajdować środki ochrony ppoż. Na placu budowy należy wyznaczyć teren składowania materiałów i elementów konstrukcyjnych Dokumentacja budowy Dokumentację budowy stanowią: - projekt budowlany, - dziennik budowy, - pozwolenie na budowę lub zgłoszenie prac budowlanych, - inne dokumenty z prowadzonej kontroli służb budowlanych Plan bezpieczeń1twa i ochrony zdrowia Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia, uwzględniającego warunki prowadzenia robót wynikające ze specyfiki zaprojektowanych i przewidzianych do zrealizowania prac, a w szczególności: - zabezpieczenie i oznakowanie terenu, w którym są prowadzone roboty - środki ochrony indywidualnej - bezpieczny montaż elementów na wysokości - środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Autor opracowania: Śląska Agencja Energetyczna 9
